Produkttyp	IP-Türvideomodul für Moduvis-Sprechanlagensystem
Marke	ABUS
Modell	TVHS20000S
Verkabelungstechnologie	IP (Ethernet mit PoE) oder 2-Draht (über Verteiler)
Stromversorgung	PoE (IEEE 802.3af) oder 12 VDC (optional)
Stromverbrauch	Nicht angegeben, aber kompatibel mit Standard-PoE
Videoauflösung	Nicht angegeben, eingebaute Kamera
Blickwinkel	Ca. 180° (laut Anwendungsbeispiel)
Mikrofon und Lautsprecher	Integriert, Lautstärkeeinstellung über CMS
Anzahl Relais	2 integrierte Relais (max. 2 A 30 VDC / 0,5 A 125 AC)
Alarmeingänge	4 Eingänge (AIN1-AIN4) für Klingeltaster oder Türöffner
Speicher	microSD-Karte (nicht enthalten) für Bild- und Nachrichtenaufzeichnung
Netzwerkprotokolle	DHCP, feste IP, RTSP für NVR-Integration
Hauptfunktionen	Video-Gegensprechanlage, Türöffnung, Bewegungserkennung, Anrufbeantworter, Push-Benachrichtigung über ABUS Link Station App
Installation	Unterputz- oder Aufputzmontage, Mindesthöhe 1,40 m (Oberkante)
Kompatibilität	Monitore TVHS20200/TVHS20210, Erweiterungsmodule TVHS20020, TVHS20030, TVHS20040, Sicherheitsmodul TVHS10040
Wartung und Reinigung	Mit einem trockenen oder leicht feuchten Tuch (warmes Wasser) reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	CE-konform, RED (für bestimmte Varianten), keine vom Benutzer reparierbaren Teile, Garantieverlust bei Öffnung
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Bei verlorenem Passwort oder Reparatur den technischen Support kontaktieren.
Allgemeine Informationen	Bedienungsanleitung verfügbar auf Französisch, Deutsch, Englisch usw. Firmware-Update über ABUS CMS.

Häufig gestellte Fragen - TVHS20000S ABUS

Wie aktiviere ich das Türvideomodul TVHS20000S zum ersten Mal?

Die Aktivierung erfolgt entweder über das Display der Außenstation durch Befolgung des Assistenten (Vergabe eines Passworts mit 8 bis 16 Zeichen und mindestens 2 Zeichenarten) oder über das IP-Netzwerk mit dem ABUS IP Installer Tool oder der ABUS CMS Software.

Welcher Kabeltyp wird für die Installation benötigt?

Für die IP-Variante ist ein Standard-Ethernet-Kabel (CAT5e oder höher) mit PoE-Versorgung erforderlich. Für die 2-Draht-Variante verwenden Sie ein Twisted-Pair-Kabel (24 AWG max. 35 m, 20 AWG max. 60 m, 18 AWG max. 60 m je nach Entfernung).

Wie setze ich das Passwort zurück, wenn ich es vergessen habe?

Das Zurücksetzen des Passworts erfordert die Kontaktaufnahme mit dem ABUS-Support. Es ist kein manuelles Verfahren in der Anleitung beschrieben.

Kann ich die ABUS Link Station App mit diesem Modul verwenden?

Ja, der TVHS20000S ist mit der ABUS Link Station App kompatibel. Aktivieren Sie den Dienst in den Display-Einstellungen, scannen Sie den QR-Code und geben Sie den Verifizierungscode ein, um das Gerät hinzuzufügen.

Wie schließe ich einen vorhandenen elektrischen Türöffner an?

Verwenden Sie die integrierten Relais (DOOR1 und DOOR2) am Videomodul. Konfigurieren Sie sie über ABUS CMS unter 'IO Input/Output'. Beachten Sie die maximale Last von 2 A 30 VDC oder 0,5 A 125 AC. Falls der Türöffner diese überschreitet, verwenden Sie ein externes Relais.

Kann das Videomodul TVHS20000S im Außenbereich verwendet werden?

Ja, es ist für die Außeninstallation (Eingangstür) ausgelegt. Vermeiden Sie jedoch direkte Witterungseinflüsse wie starken Regen oder direkte Sonneneinstrahlung. Es wird empfohlen, ein geeignetes Außengehäuse zu verwenden.

Wie aktualisiere ich die Firmware des TVHS20000S?

Verwenden Sie die ABUS CMS Software. Verbinden Sie sich remote mit dem Modul, gehen Sie zu 'System Maintenance' und wählen Sie die entsprechende Firmware-Datei. Unterbrechen Sie die Stromversorgung während des Updates nicht.

Kann ich mehrere Nebeneingänge (Gartentor, Keller) anschließen?

Ja, bis zu 9 zusätzliche Nebeneingänge. Verbinden Sie jedes Videomodul mit dem Netzwerk, aktivieren Sie es über CMS und konfigurieren Sie die Eingangsnummer (1-9) sowie die IP-Adresse der Hauptaußenstation.

Wie reinige ich das Videomodul?

Verwenden Sie ein sauberes, trockenes Tuch. Bei hartnäckigen Flecken leicht mit warmem Wasser anfeuchten. Verwenden Sie niemals chemische Reinigungsmittel oder Flüssigkeiten, die ins Innere eindringen könnten.

Ist das Videomodul mit einem ABUS NVR kompatibel?

Ja, das Videobild kann über das RTSP-Protokoll in einen ABUS NVR integriert werden. Verwenden Sie den Pfad 'Streaming/Channels/101' für den Hauptstrom und '102' für den Unterstrom, Port 554.

BEDIENUNGSANLEITUNG TVHS20000S ABUS

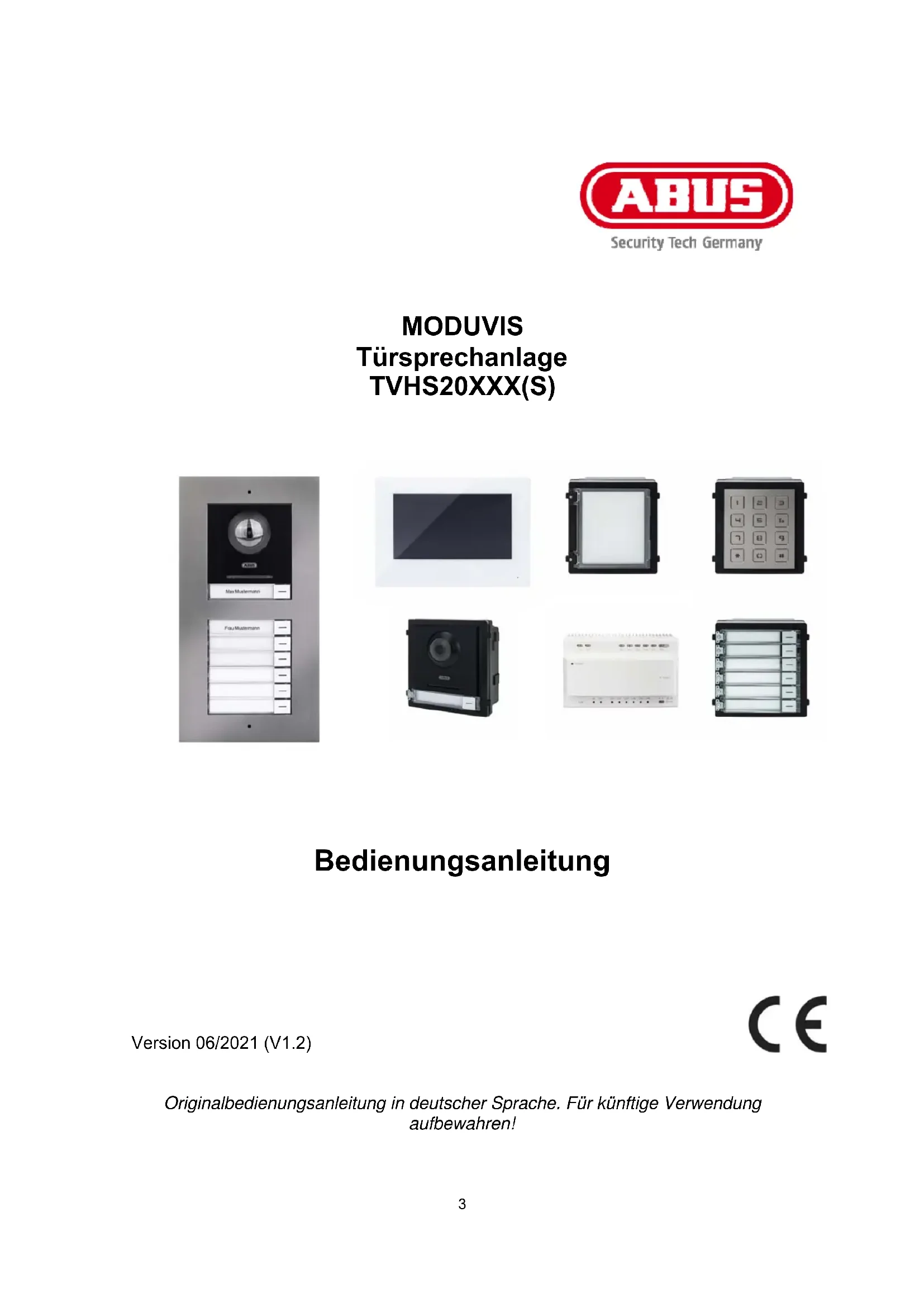

MODUVIS Türsprechanlage TVHS20XXX(S)

Max Muttermann Frisu Muttermann

D Bedienungsanleitung

D	Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 8.	DK	Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part.Læs derfor denne manual grundigt igennem også for fremtiden.Indholdet kan ses med sideanvisninger kan findes i indekset på side 299.
GB	This user manual contains important information for installation and operation. This should be also noted when this product is passed on to a third party. Therefore look after these operating instructions for future reference!A list of contents with the corresponding page number can be found in the index on page 82.
FR	Ce mode d'emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 155.
NL	Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 226.

MODUVIS Türsprechanlage TVHS20XXX(S)

Max-Maltermann Frau-Maltermann

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

DE Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

TVHS20000 / TVHS20000S

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

TVHS20010 / TVHS20010S

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

TVHS20020 / TVHS20020S

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

TVHS20030 / THVS20030S

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

TVHS20040

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

TVHS20200

Hiermit erklärt ABUS Security-Center, dass das Gerät der RED-Richtlinie 2014/53/EU entspricht. Die Geräte erfüllen zudem die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter den folgenden Internetadressen verfügbar: www.abus.com/product/TVHS20200

TVHS20210

Hiermit erklärt ABUS Security-Center, dass das Gerät der RED-Richtlinie 2014/53/EU entspricht. Die Geräte erfüllen zudem die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter den folgenden Internetadressen verfügbar: www.abus.com/product/TVHS20210

TVHS20220

Hiermit erklärt ABUS Security-Center, dass das Gerät der RED-Richtlinie 2014/53/EU entspricht. Die Geräte erfüllen zudem die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter den folgenden Internetadressen verfügbar: www.abus.com/product/TVHS20220

TVHS10040 / TVHS20340

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an Ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Wichtige Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine für Sie zu wartenden Teile im Inneren des Produkts. Außerdem erlischt durch das Öffnen/Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
  • starke Vibrationen
  • starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw. könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur eine Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden

werden können.

Inhaltsverzeichnis

1. BESTIMMUNGSGEMÄße VERWENDUNG 10

2. SYMBOLERKLÄRUNG ....10

3. SYSTEMÜBERSICHT....11

3.1 2-D RAHT VARIANTE....13
3.1.1 K OMPONENTEN 13
3.1.2 E MPFOHLENE KABELTYPEN....14
3.2 IP NETZWERK VARIANTE....14
3.2.1 K OMPONENTEN 14
3.3 | INSTALLATIONSKOMPONENTEN....15

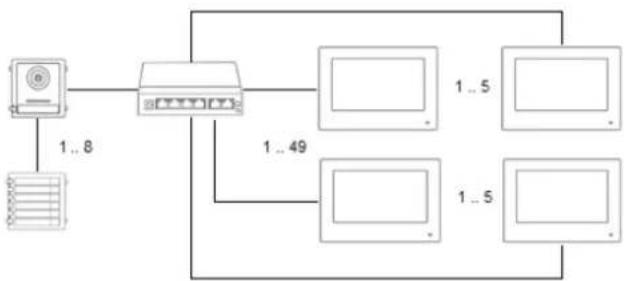

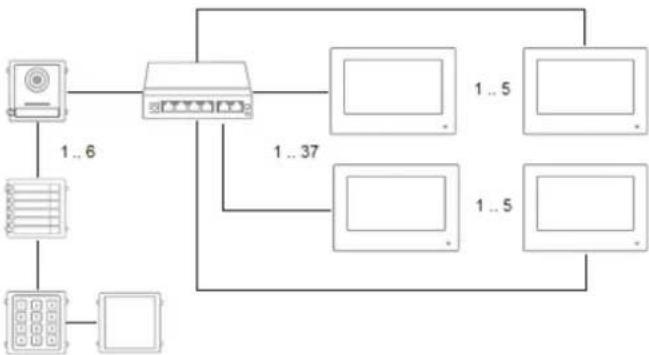

3.4 S YSTEMVARIANTEN 16

4. INBETRIEBNAHME 21

4.1 I INSTALLATION UND VERDRAHTUNG....21
4.2 A KTIVIERUNGSMÖGLICHKEITEN / ERSTKENNWORTVERGABE 22
4.2.1 A KTIVIERUNG ÜBER TÜRSTATIONSMONITOR....22
4.2.2 A KTIVIERUNG ÜBER IP NETZWERK 25
4.2.3 P ASSWORT-RESET MONITOR/VIDEO-TÜRMODUL 25

5. BEDIENUNG DES MONITORS (2-DRAHT & IP) 26

5.1 L IVEBILD....26

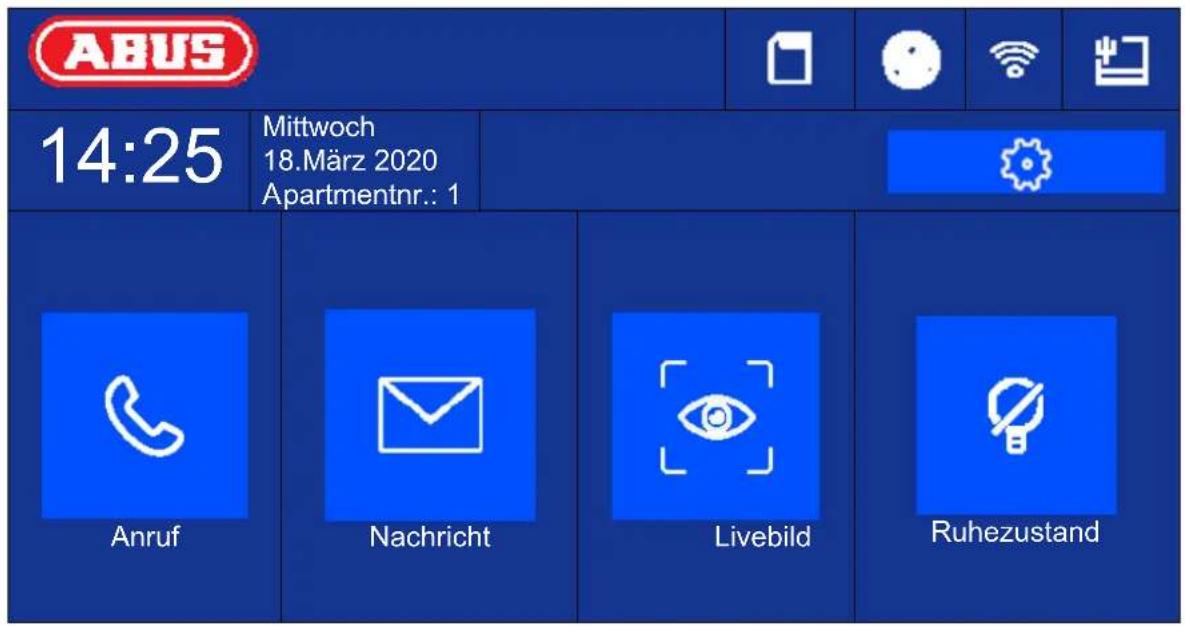

5.2 H AUPTSEITE ÜBERSICHT....27
5.2.1 M ENÜPUNKT: ANRUFEINSTELLUNGEN....32
5.2.2 WLAN EINSTELLUNGEN....35
5.2.3 E TAGENTASTER....36
5.2.4 S ONSTIGE EINSTELLUNGEN 37

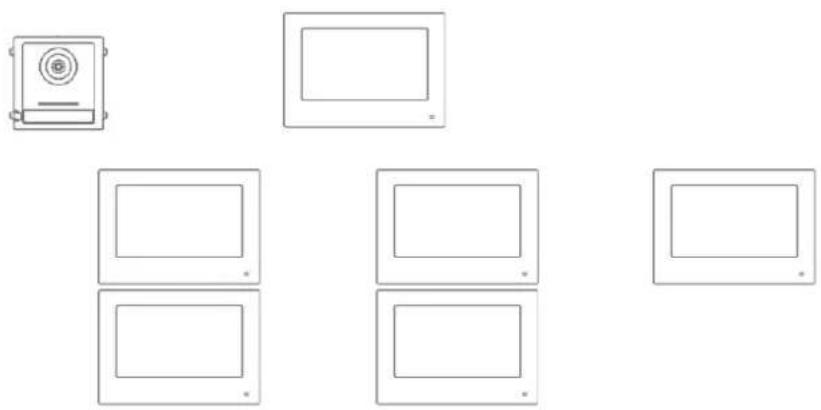

5.2.4.1 K ONFIGURATION - LOKALE INFORMATIONEN....37
5.2.4.2 K ONFIGURATION – NETZWERKEINSTELLUNGEN....41
5.2.4.3 K ONFIGURATION – GERÄTEVERWALTUNG....42
5.2.4.4 K ONFIGURATION – STANDARDEINSTELLUNGEN 44
5.2.5 R ELAIS KONFIGURATION 44
5.2.6 MICROSD-KARTE45
5.2.7 B ILDSCHIRM SPERREN 45
5.2.8 G ERÄTEINFORMATIONEN....45
5.2.9 Z EITEINSTELLUNG....45
5.2.10 G ERÄT NEU STARTEN....46
5.2.11 P ASSWORTEINSTELLUNGEN (PIN-CODE) 46
5.2.12 S YSTEMSPRACHE 47
5.2.13 H ELLIGKEITSEINSTELLUNG 47
5.2.14 E TAGENTASTER....47
5.2.15 O PEN SOURCE LIZENZINFORMATIONEN 47

6. WARTUNG UND REINIGUNG......48

6.1 FUNKTIONSTEST....48
6.2 REINIGUNG 48

7. ENTSORGUNG 48

8. OPEN SOURCE LIZENZHINWEISE....49

9. INSTALLATIONS- UND INBETRIEBNAHMEHINWEISE....50

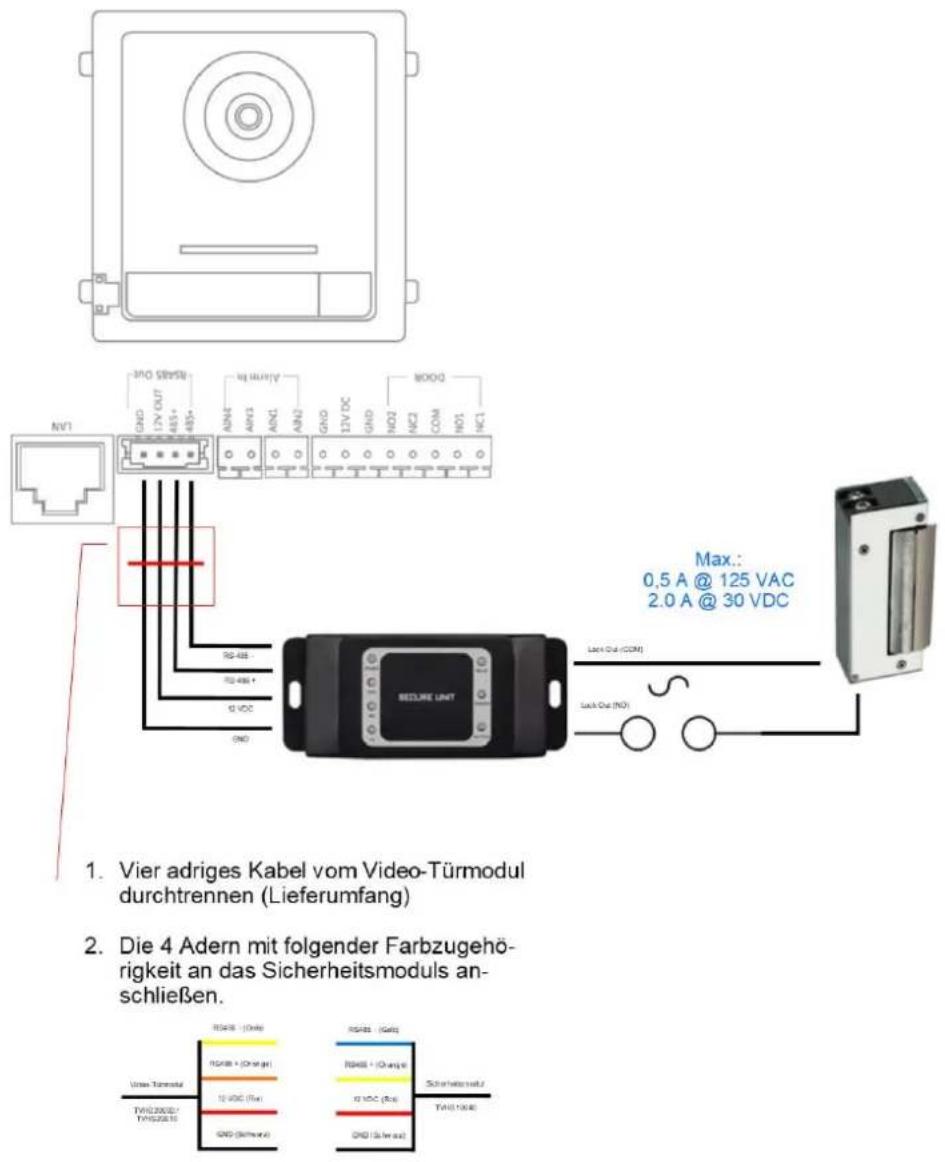

9.1 V ERWENDUNG SICHERHEITSMODUL (TVHS10040/TVHS20340)....50

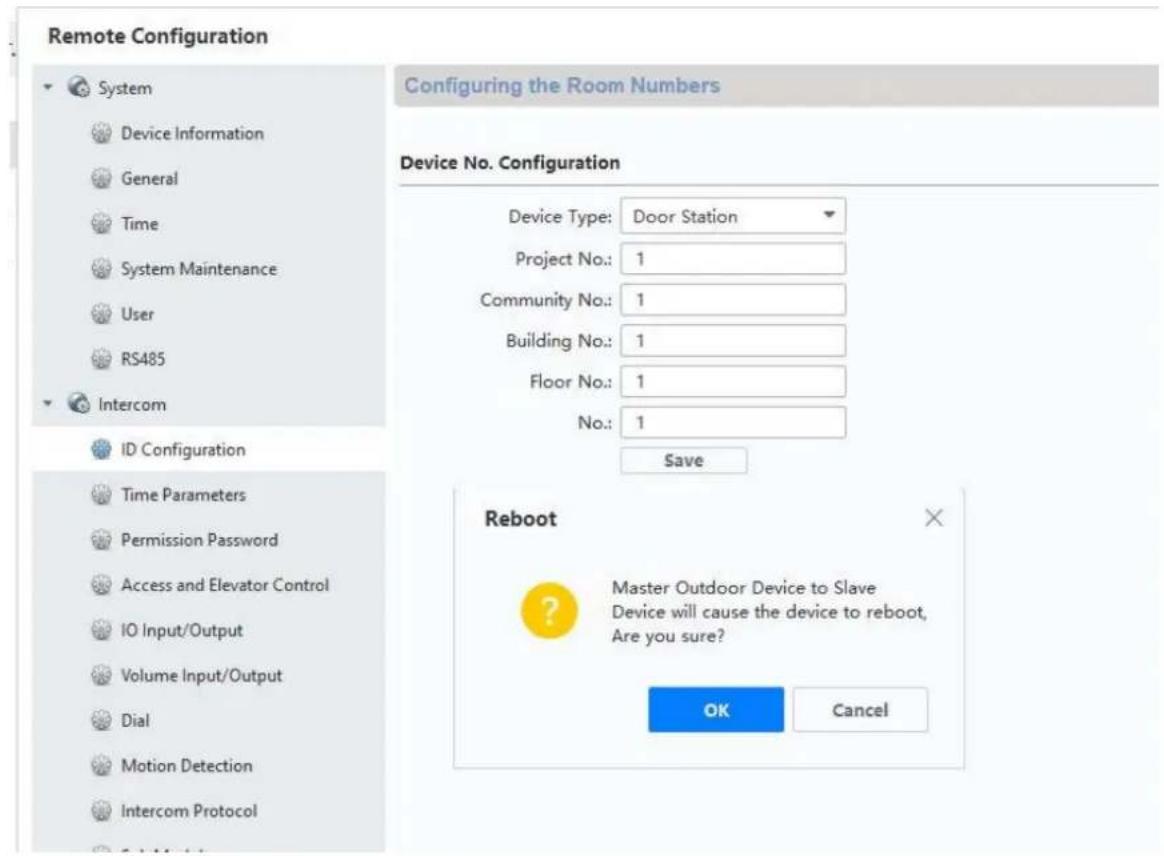

9.2 E INRICHTUNG NEBENEINGÄNGE 52

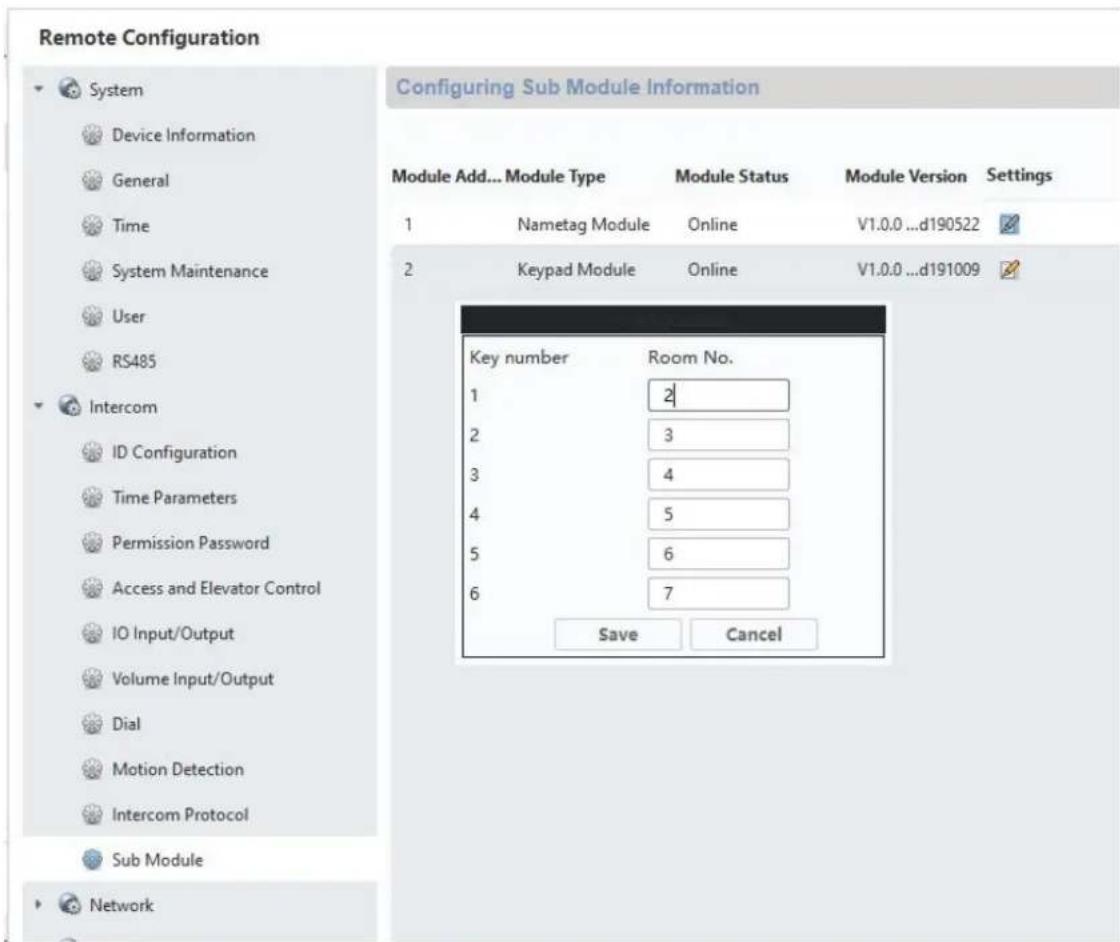

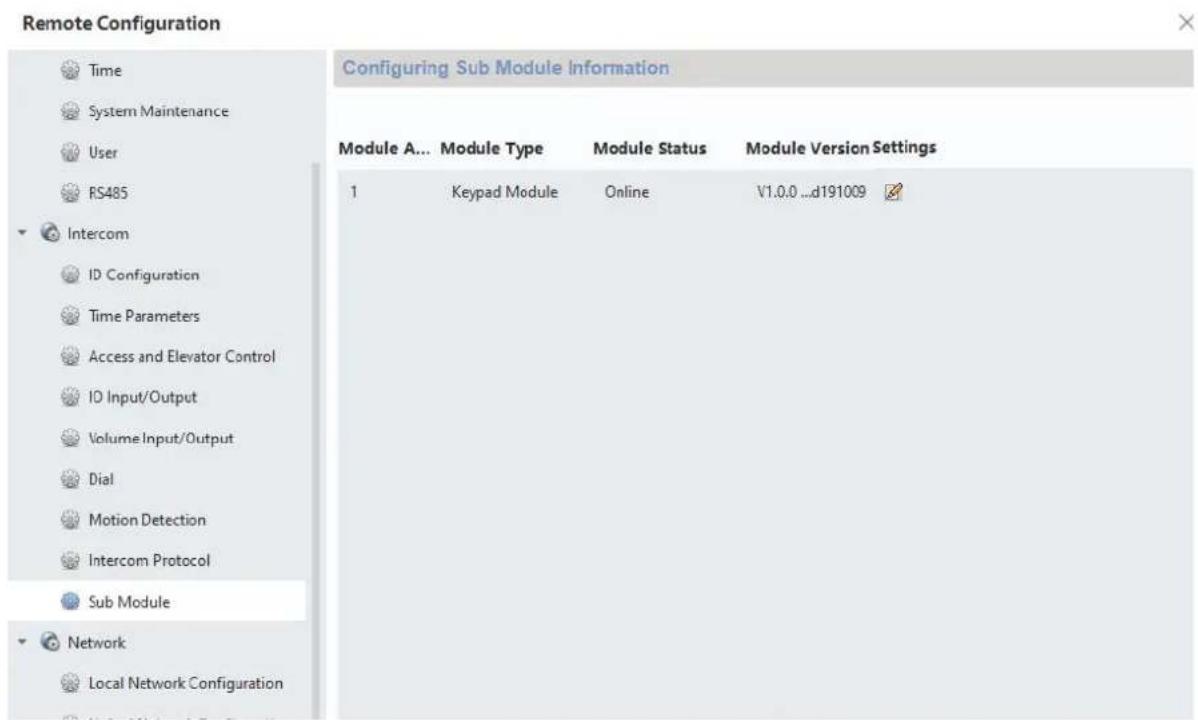

9.3 E INRICHTUNG ERWEITERTER KLINGELTASTEN FÜR MEHRPARTEIEN-HAUS 54

9.4 L AUTSTÄRKE AM TÜR-VIDEOMODUL (TVHS20000(S), TVHS20010(S)) EINSTELLEN.....58

9.5 A NSCHLUSS EINER VORHANDENEN HAUSTÜRKLINGEL 59

9.6 A NSCHLUSS VORHANDENER TÜRÖFFNER AN TÜRSTATIONS-MONITOR....60

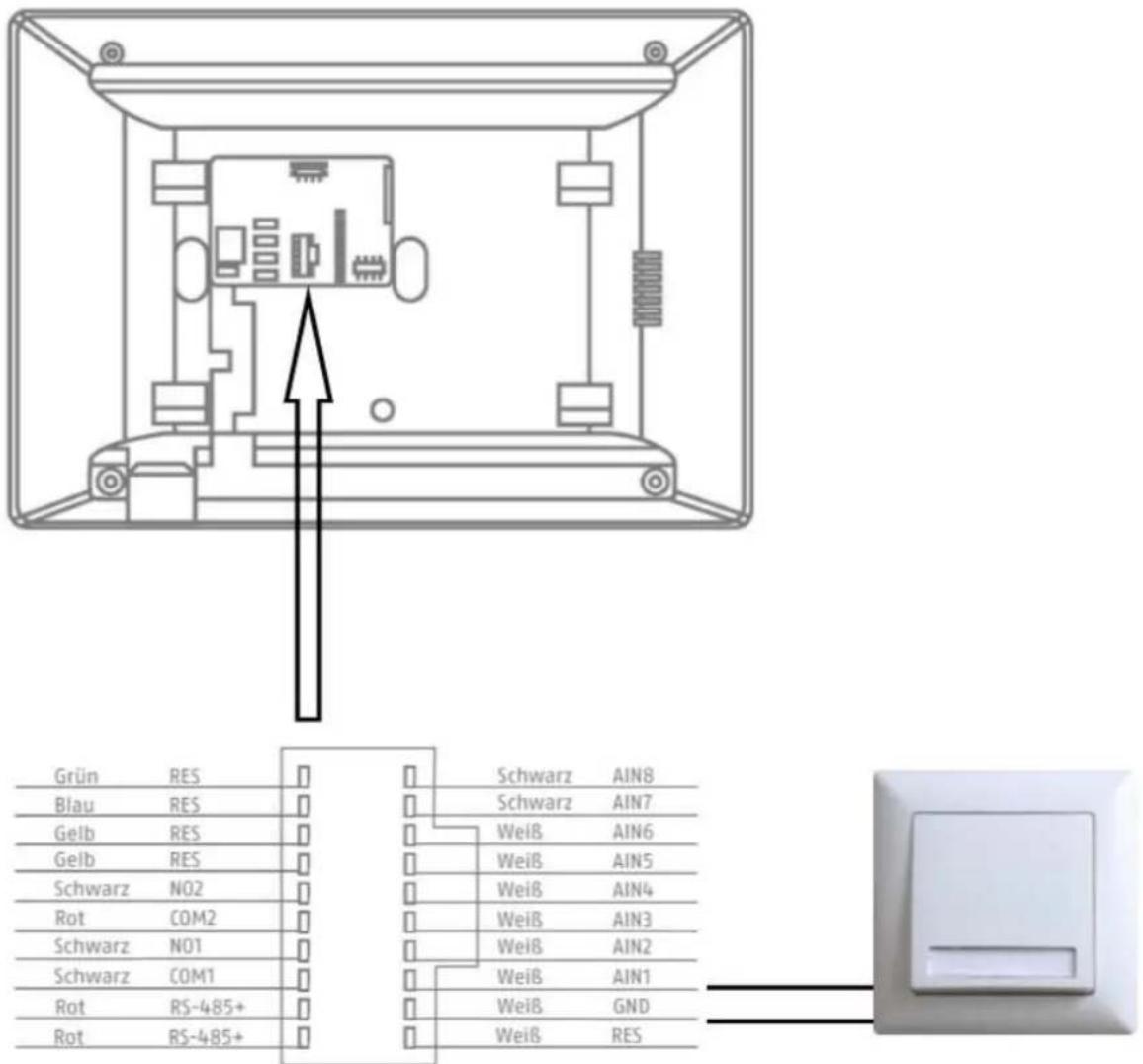

9.7 A NSCHLUSS ETAGENKLINGELTASTER AN HAUPT-MONITOR 61

9.8 A NSCHLUSS ELEKTRISCHER TÜRÖFFNER AN VIDEO MODUL (INKL. „GARTENTOR“) ......61

9.9 E INSPIELEN EIGENER KLINGELTÖNE IN DEN TÜRSTATIONS-MONITOR....63

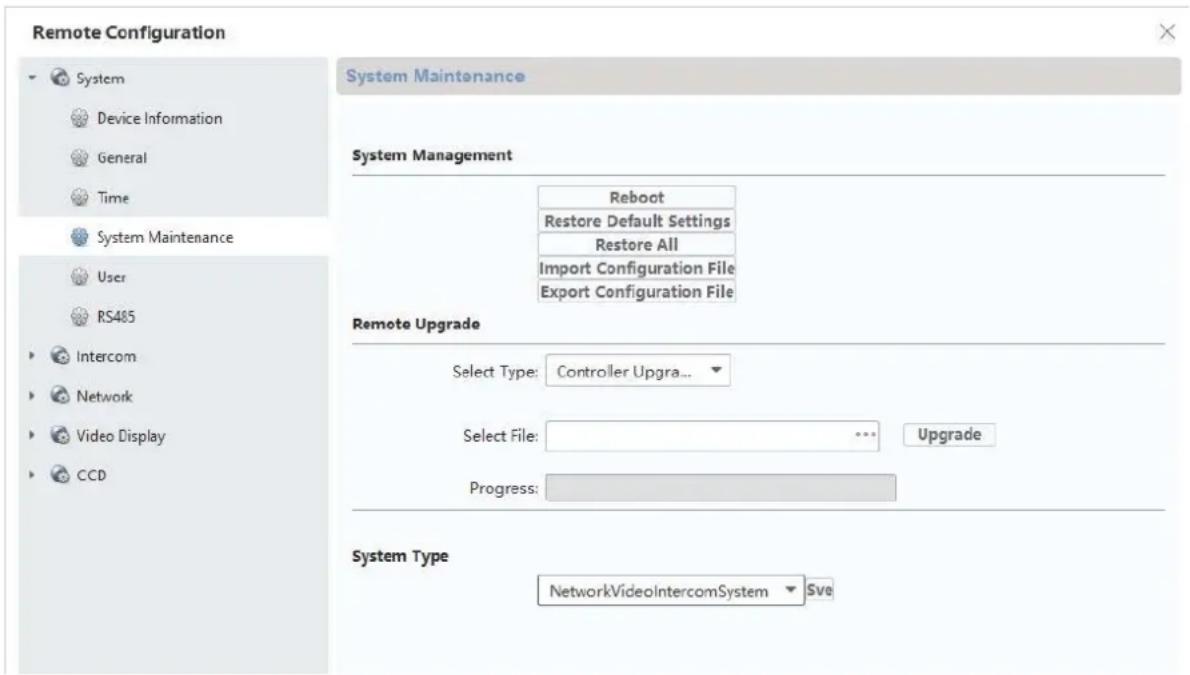

9.10 ABUS CMS: FIRMWARE UPDATE DER MODUVIS-KOMPONENTEN DURCHFÜHREN .....65

9.11 ABUS CMS: ERWEITERTE EINSTELLUNGSMÖGLICHKEITEN....67

9.12 F UNKTIONSUMFANG MODUVIS UND ABUS LINK STATION APP....70

9.13 K OMPATIBILITÄT MIT ABUS PRODUKTEN 71

9.14 E INBINDUNG VIDEO-TÜRMODUL IN ABUS NVR 71

9.15 "N OT-TÜR-ÖFFNER" TASTER AN TÜR-VIDEOMODUL....72

9.16 R ELAISBESCHALTUNG....74

9.17 A NLEITUNG ZUM AUSMESSEN DES VORHANDENEN TÜRÖFFNERS....75

9.18 A NWENDUNGSBEISPIEL „VIDEOMODUL VOR JEDER WOHNUNGSTÜR“ 75

9.19 A NWENDUNGSBEISPIEL „INDIVIDUELLER WIFI ZUGRIFF“ 78

10. LEITFADEN ZUR VERDRAHTUNG (2-DRAHT)....79

1. Bestimmungsgemäße Verwendung

Diese MODUVIS Türsprechanlage stellt eine Gegensprechanlage mit Videodarstellung des Türbereiches dar. Die Anlage kann für Ein- und Mehrfamilienhäuser verwendet werden. Durch Erweiterungsmonitore in einer Wohneinheit kann die Anlage ebenfalls als Gegensprechanlage (ohne Video) innerhalb der Wohneinheit dienen.

Die MODUVIS Türsprechanlage stellt keine Videoüberwachungsanlage dar und darf auch nicht als eine solche Anlage verwendet werden.

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zum Verlust der Garantie bzw.

Gewährleistung; sämtliche Haftung wird ausgeschlossen. Dies gilt auch, wenn Umbauten und/oder Veränderungen am Produkt vorgenommen wurden.

Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für Montage und Bedienung.

2. Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z. B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

3. Systemübersicht

Diese Türsprechanlage ist mit zwei verschiedenen Verdrahtungstechnologien erhältlich:

2-Draht Variante: Die Kommunikation und die Spannungsversorgung erfolgen über 2 Drähte (1 Paar). Die Verdrahtung erfolgt sternförmig, den zentralen Punkt stellt ein 2-Draht Verteiler dar. Ein Grundsystem besteht aus 2-Draht Verteiler, 2-Draht Monitor sowie 2-Draht Videomodul.

IP Variante: Die Kommunikation und die Spannungsversorgung erfolgt über Ethernet-(Netzwerk)-Kabel. Die Komponenten unterstützen Powerover-Ethernet (PoE) (optional 12 VDC) Die Verkabelung erfolgt sternförmig, den zentralen Punkt stellt der (PoE)-Switch dar. Ein Grundsystem besteht aus IP-Monitor und IP-Videomodul.

Beide Systemvarianten können im Mischbetrieb verwendet werden. Dies erlaubt eine optimale Anpassung an die baulich vorhandenen Gegebenheiten.

Beispiele für Mischbetriebe:

Dieses Beispiel zeigt den Mischbetrieb eines Hauptmonitors per 2-Draht und eines Erweiterungsmonitors per WiFi.

Dieses Beispiel zeigt den Mischbetrieb eines Videotürmoduls per 2-Draht mit einem Hauptmonitor per WiFi.

3.1 2-Draht Variante

3.1.1 Komponenten

TVHS202102-Draht Monitor	TVHS20010 / TVHS20010S2-Draht Videomodul	TVHS203102-Draht Verteiler
TVHS20020 / TVHS20020SKlingeltastenmodul(6-Tasten)	TVHS20030 / TVHS20030SNummerntastatur	TVHS20040Infomodul
TVHS2030024 VDC Netzteil für Hutschiene	TVHS10040 / TVHS20340Sicherheitsmodul

3.1.2 Empfohlene Kabeltypen

Wählen Sie den Kabeltyp entsprechend dem Abstand zwischen Videomodul, Verteiler und Monitor aus.

2-Draht Videomodul (TVHS20010/TVHS20010S)
2-Draht Monitor (TVHS20210)
2-Draht Verteiler (TVHS20310)

Kabeltyp	24AWG (10 Ω pro 100m)	20AWG (7 Ω pro 100m)	18AWG (4 Ω pro 100m)
Kabelweg
TVHS20310 / TVHS20310	Max. 60 m Max.	60 m Max. 60 m
TVHS20010(S) / TVHS20310	Max. 35 m Max.	60 m Max. 60 m
TVHS20210 / TVHS20310	Max. 35 m Max.	60 m Max. 60 m

3.2 IP Netzwerk Variante

3.2.1 Komponenten

TVHS20200 / TVHS20220IP 7" / 10" PoE Monitor	TVHS20000 / TVHS20000SIP Videomodul	TVHS20020 / TVHS20020SKlingeltastenmodul(6-Tasten)
TVHS20030 / TVHS20030SNummerntastatur	TVHS20040Infomodul	TVHS10040 / TVHS20340Sicherheitsmodul

3.3 Installationskomponenten

Diese verfügbaren Installationskomponenten können für die 2-Draht sowie die IP-Variante der Moduvis Video-Türsprechanlage verwendet werden

TVHS20050Leermodul Blende	TVHS20060Blende für ungenutzte Klingeltaste	TVHS20100(S)Rahmen für 1 Modul Unterputzmontage
TVHS20110(S)Rahmen für 2 Module Unterputzmontage	TVHS20120(S)Rahmen für 3 Module Unterputzmontage	TVHS10130(S)Rahmen für 1 Modul Aufputzmontage
TVHS10140(S)Rahmen für 2 Module Aufputzmontage	TVHS10150(S)Rahmen für 3 Module Aufputzmontage	TVHS20160Außengehäuse für Rahmen Aufputzmontage (1 Modul)
TVHS20170Außengehäuse für Rahmen Aufputzmontage (2 Module)	TVHS20180Außengehäuse für Rahmen Aufputzmontage (3 Module)

3.4 Systemvarianten

#	Technologie / Verdrahtung	Systemaufbau	Anwendungsbeispiel
1	IP		Einfamilienhaus
2	IP		Einfamilienhaus mit App-Zugriff
3	IP		Einfamilienhaus mit Innenerweiterungs-monitoren
4	IP		Einfamilienhaus mit Innenerweiterungs-monitoren und Nebeneingängen
5	IP		Mehrfamilienhaus

6 IP		Mehrfamilienhaus mit Innenerweiterungs-monitoren
7 IP		Mehrfamilienhaus mit Innenerweiterungs-monitoren und Nummerntastatur-Modul
8 IP		Mehrfamilienhaus mit Innenerweiterungs-monitoren, Nummerntastatur-Modul und beleuchtetes Info-Modul
9 2-Draht		Einfamilienhaus
10 2-Draht		Einfamilienhaus mit Nebeneingang

11	2-Draht		Einfamilienhaus mit App-Zugriff
12	2-Draht		Einfamilienhaus mit Innenerweiterungs-monitoren
13	2-Draht		Einfamilienhaus mit Innenerweiterungs-monitoren und Nebeneingängen
14	2-Draht		Mehrfamilienhaus
15	2-Draht		Mehrfamilienhaus mit Innenerweiterungs-monitoren
16	2-Draht		Mehrfamilienhaus mit Innenerweiterungs-monitoren und Nummerntastatur-Modul
17	2-Draht		Mehrfamilienhaus mit Innenerweiterungs-monitoren, Nummerntastatur-Modul und beleuchtetes Info-Modul
18	2-Draht / IP		Kombination 2-Draht und IP Technologie:Innenerweiterungs-Monitor über WiFi Anbindung

HINWEIS:Jeder Monitor und jedes Tür-Videomodul erscheint eigenständig im Netzwerk und verfügt über eine eigene IP-Adresse. Hierbei spielt es keine Rolle, ob die Systeme via PoE-Netzwerk oder bei der 2-Draht Variante an den „2-Draht-Verteiler“ angeschlossen sind. Die Monitore „TVHS20200“ und TVHS20220 können zudem via W-LAN in die Netzwerkstruktur eingebunden werden.

HINWEIS:Jedes Endgerät muss direkt mit der Verteilereinheit verbunden werden. Eine Weiterleitung von einem Monitor zum nächsten Monitor ist nicht zulässig.

4. Inbetriebnahme

4.1 Installation und Verdrahtung

Detaillierte Verdrahtungshinweise entnehmen Sie bitte den Produkten beiliegenden Kurzanleitungen. Die Kurzanleitungen sind ebenfalls über die Produktsuche auf www.abus-sc.de zu finden.

Installationshöhe

Die Installationshöhe des Videomoduls TVHS20000(S) bzw. TVHS20010(S) sollte 1,40 Meter nicht wesentlich unterschreiten oder überschreiten. Sonst kann es passieren, dass Personen die zu nah am Videomodul stehen nicht über das Gesicht erkannt werden können.

4.2 Aktivierungsmöglichkeiten / Erstkennwortvergabe

4.2.1 Aktivierung über Türstationsmonitor

1) Stellen Sie die Spannungsversorung des Systemes her und stellen Sie sicher, dass die Türstation sich ebenfalls im gleichen Netzwerk befindet.

Vergeben Sie ein Passwort bei der Ersteinrichtung des Monitors. Dieses Passwort wird ebenfalls automatisch für die Aktivierung der Türstation verwendet. Ebenso wird das Passwort für den passwortgeschützten Bereich des Monitors benötigt.

• 8-16 Zeichen
• ültige Zeichen: Zahlen, Kleinbuchstaben, Großbuchstaben, Sonderzeichen ( ! \$ % & / ( ) = ? + - )
• 2 verschiedene Arten von Zeichen müssen verwendet werden

2) Wählen Sie die gewünschte Sprache aus und bestätigen mit der „WEITER“ Taste.

	Assistent Sprache 1/4
English
Deutsch
Italiano
Francais
Niederländisch

i	Firmware-VersionshinweisFunktion: N i ederländische SpracheVideomodul (THVS20000(S)/TVHS20010(S)): V2.2.3_build_201029Monitor (TVHS20200/210/220): V2.1.2_build_201029

3) Wählen Sie nun zwischen DHCP / Fixer IP Adresse aus. Es wird dringend empfohlen jedem eigenständigen Gerät eine fixe IP Adresse zuzuteilen, da ansonsten bei einem Stromausfall unter Umständen neue IP Adressen zugewiesen werden und es zu ernsthaften Störungen im System kommen kann.

	Assistent-Netzwerk 2/4
DHCP
Lokale IP		192.168.0.11
Subnetzmaske		255.255.255.0
Gateway		192.168.0.1

Hinweis

Beim Betätigen des Schalters für die DHCP Funktion springt der Schalter erst nach rechts und dann wieder nach links.

In diesem Moment wird eine IP Adresse vom DHCP Server bezogen, welche dann als feste IP Adresse im Gerät eingestellt wird.

4) Wählen Sie den Typ des Monitors aus welchen Sie einrichten möchten.

	Assistent-Netzwerk 3/4
Innenstation Typ	Innenstation	>
Etage	0
Apartmentnr.	1

Innenstation:

Dieser Monitor stellt den Hauptmonitor der Türsprechanlage in einer Wohnung dar. Hier spielt es keine Rolle ob ein Einfamilienhaus oder ein Mehrparteienhaus eingerichtet wird. Der Hauptmonitor einer Wohnung muss immer mit dem Typ „Innenstation“ eingerichtet werden. Wenn Sie nur eine Klingeltaste und eine Wohnung verwenden, bleibt die Apartmentnummer auf „1“ stehen. Sobald mehrere Wohnungen / Hauptmonitore verwendet werden, muss die Apartmentnummer angepasst werden.

Beispiel: Wohnung 1 => Apartmentnummer 1

Wohnung 2 => Apartmentnummer 2

(etc...)

Nur so können die Klingeltaster den verschiedenen Parteien zugewiesen werden.

Hinweis: Ein Hauptmonitor (Innenstation) muss immer mit der Haupt-Türstation im System verlinkt werden.

Innenerweiterung:

Der Monitor wird als Erweiterungsmonitor in einem System eingesetzt um weitere Zimmer in einem Haus auszustatten. Sämtliche Erweiterungsmonitore werden mit dem Hauptmonitor verknüpft und zeigen bei einem Klingelruf die gleichen Funktionen wie der Hauptmonitor.

Sie können maximal 5 Zusatzmonitore an einen Hauptmonitor knüpfen. (Nr. 1-5). Zudem kann der „Raumname“ vergeben werden. Dieser erscheint automatisch unter „Kontakte“ in den anderen Monitoren im System.

Hinweis: Ein Erweiterungsmonitor (Innenerweiterung) muss immer mit dem Haupt-Monitor im System verlinkt werden!

Beim Installationstyp „Innenerweiterung“ stehen am Monitor folgende Menüpunkte nicht zur Verfügung. Diese sind nur am Hauptmonitor des Systems einstellbar/abrufbar:

• „Automatische Annahme“ des Anrufbeantworters an/ausschalten.
• Anrufbeantworter Nachrichten abhören
• ABUS LINK Station App – Menü
• Netzwerkkameras hinzufügen
• Konfiguration der Netzwerk-Adresse und setzen von Werkseinstellungen auf Endgeräten

5) „Assistent-Verbundene Geräte“

	Assistent Verbundene Geräte
Nach Seriennummer suchen
ABUS Artikelnummer	IP-Adresse	Firmwareversion	Aktivieren
ABUS Artikelnummer	IP-Adresse	Firmwareversion	Aktivieren
ABUS Artikelnummer	IP-Adresse	Firmwareversion	Aktivieren

Hier sehen Sie die verfügbaren Netzwerkgeräte der TVHS20xxx Türstations-Serie.

Im Falle einer Einrichtung eines Hauptmonitors muss hier die Hauptürstation ausgewählt werden.

Im Falle einer Einrichtung einer Innenerweiterung muss hier der Hauptmonitor ausgewählt werden.

Sie haben hier die Möglichkeit die Türstation ebenfalls zu „Aktivieren“. Der Hauptmonitor aktiviert dann automatisch die Türstation mit dem gleichen Passwort des Monitors.

Wählen Sie hierfür die Haupttürstation in der Liste aus und klicken auf „Aktivieren“. Nach erfolgreicher Aktivierung wählen Sie bitte die Türstation aus. Es erscheint ein grüner Bestätigungshaken an der linken Seite der Liste. Die Türstation ist nun aktiviert und erfolgreich verknüpft.

Sollte kein Gerät im Netzwerk gefunden werden, stellen Sie sicher, dass die Türstation sich im gleichen Netzwerk befindet und mit Strom versorgt wurde.

Mit dem jeweiligen „Zahnrad“ werden die IP-Einstellungen der Geräte geöffnet. So kann die IP Adresse des Tür-Videomoduls angepasst werden.

Möchten Sie neben einer Türe weitere Nebeneingänge hinzufügen, wechseln Sie bitte zu Kapitel „9.2 Einrichtung Nebeneingänge“ unter Installations- und Inbetriebnahmehinweise.

4.2.2 Aktivierung über IP Netzwerk

Installieren und starten Sie den ABUS IP Installer, welcher über die ABUS Web-Seite www.abus.com beim jeweiligen Produkt verfügbar ist.

Jedes verbundene Gerät sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP Adresse.

Als erstes muss jedes Gerät aktiviert werden, d.h. es muss ein entsprechend sicheres Passwort für den Hauptbenutzer „admin“ vergeben werden. Ein sicheres Kennwort muss mindestens folgende Anforderungen erfüllen:

• 8-16 Zeichen
• Gültige Zeichen: Zahlen, Kleinbuchstaben, Großbuchstaben, Sonderzeichen ( ! \$ % & / ( ) = ? + - )
• 2 verschiedene Arten von Zeichen müssen verwendet werden

Die IP-Einstellungen der Kamera können über den IP Installer geändert werden.

Die Schaltfläche „Browser“ steht bei den Komponenten der Türsprechanlage nicht zur Verfügung, da diese über keinen eigen Webserver verfügen.

Die Programmierung der Komponenten kann weitestgehend über den Monitor der Türsprechanlage vorgenommen werden. Für komplexere Systemaufbauten ist jedoch eine Programmierung über die CMS Software nötig (Einbindung einer Komponente wie ein IP Gerät, Öffnen des Menüpunktes „Fern-Konfiguration“).

Die Aktivierung im IP Netzwerk kann ebenfalls über die ABUS CMS Software erfolgend.

Für bestimmte weiterführende Einrichtungsschritte ist die ABUS CMS Softwera gegebenfalls nötig.

4.2.3 Passwort-Reset Monitor/Video-Türmodul

Für ein Rücksetzen des Passwortes von Monitor oder Video-Türmodul setzen Sie sich bitte mit unserem Technischen Support in Verbindung.

5. Bedienung des Monitors (2-Draht & IP)

5.1 Livebild

Schaltfläche / Anzeige Beschreibung
	Nimmt den Anruf an und öffnet die Video/Sprachverbindung.
	Beendet einen Anruf und legt auf.
	Speichert einen Sofort-Schnappschuss des aktuellen Videobildes
	Öffnet die Tür. Werden mehrere Relais-Ausgänge zeitgleich verwendet, gibt es bis zu 3 Schlüsselsymbole. (2x Tür-Relais im Tür-Videomodul, 1x Tür-Relais im Monitor).Hilfe zum Anschluss eines Türöffners an das Relais oder zur Verwendung des Sicherheitsmoduls TVHS10040/TVHS20340 finden Sie im Abschnitt Installations- und Inbetriebnahmehinweise im Kapitel „9.8 Anschluss elektrischer Türöffner an Video Modul (inkl. „Gartentor“)“ und „9.1 Verwendung Sicherheitsmodul (TVHS10040/TVHS20340)“

5.2 Hauptseite Übersicht

ABUS 14:25 Mittwoch 18.März 2020 Apartmentnr.: 1 Anruf Nachricht Livebild Ruhezustand

Schaltfläche / Anzeige Beschreibung
Uhrzeit Anzeige der Uhrzeit	Durch einmaliges Tippen auf das Anzeigefeld wird der Dialog zum Einstellen von Datum und Uhrzeit geöffnet.
Wochentag / Datum Anzeige des aktuellen WochentagesAnzeige des Datums
Apartmentnummer Anzeige der konfigurierten Apartmentnummer dieser Innenstation.Max. 49 Appartments pro System möglich.
[ Anruf ] Gegensprechen zu Innenstation bzw.	Innenerweiterung aufbauen.Kontakte anzeigen / verwaltenAnrufprotokoll einsehen (inkl. Informationen über Klingelstation, Einzelbild, Datum, Uhrzeit)
[ Nachricht ] Informationen über Hinweise,	Besuchermittelungen und Einzelbilder der Rufannahme
[ Livebild ] Livebild von angeschlossenen Türstationen sowie konfigurierten Netzwerkkameras anzeigen
[ Einstellungen / Zahnrad ] Generelle Anrufe	instellungen: Klingelton,Klingeldauer, Anrufdauer, Anrufumleitung,Mikrofonlautstärke, Klingellautstärke,Gesprächslautstärke, Tastenton, Auto-Annahme, Nicht-Stören-ModusWLAN-Einstellungen für den Monitor (nur bei

	IP Variante zu verwenden!)Weitere Geräteeinstellungen: Konfiguration (System), Relaisverhalten, microSD Karte, Uhrzeit, Bildschirmhelligkeit,
[ Ruhezustand ] Bildschirm sofort deaktivieren

Anruf

Anrufe zwischen Apartments oder Erweiterungsmonitoren starten. Ebenso können hier Kontakte angelegt werden. Eine Innenerweiterung wird automatisch angelegt.

	*Rufnummer eingeben (0-0 für Innenstation,0-1 InnenstatrionErweiterung Nr.1)
1	2	3	-
4	5	6	0
7	8	9

Kontaktliste

Hier können Sie angelegte Kontakte bearbeiten oder löschen. Zum Löschen für 3 Sekunden auf die Kontakt-Zeile drücken. Daraufhin erscheint ein Menü zum Löschen von Kontakten.

	Kontaktliste
Room 1

Anrufprotokoll

Zeigt die eingegangenen Anrufe / Klingelrufe an. Zusätzlich kann direkt auf einen Schnappschuss zugegriffen werden.

<	Hinweis
Kein Hinweis		...

Besuchermitteilung (Anrufbeantworter)

Hier können, falls vorhanden und aktiviert, die Audio-Mitteilungen des Anrufbeantworters abgehört werden.

	Besuchermittteilung
Nr.1		14-03-202010:47:35
Nr.2		13-03-202014:47:39
Nr.3		13-03-202014:26:06

Aufnahmeprotokolle

Hier finden Sie eine Übersicht der Bilder sortiert nach Tagen

5.2.1 Menüpunkt: Anrufeinstellungen

<	Anrufeinstellungen
Klingelton Klingelton 6				>
Klingelton aktivieren
Klingeltondauer		-	30 s	+
Anrufdauer		-	30 s	+
Anrufumleitung		-	0 s	+
Mikrofonlautstärke		-	10%	+
Klingeltonlautstärke (Monitor)		-	70%	+
Gesprächslautstärke		-	10%	+
Tippton
Automatische Annahme
Sofortige Automatische Annahme
Nicht-Stören-Modus		Innenstation			>
Nicht Stören		Ganztägig			>

Schaltfläche / Anzeige Beschreibung
Klingelton (1~6): Wählen sie zwischen den	6 Standard-Klingeltönen aus.
Klingelton aktivieren: Hier können Sie den K	ingelton aktivieren oderstummschalten.
Klingeltondauer (1~60s): Legt die Klingeltondauer bei einem eingehenden Anruf fest. Nach der festgesetzten Zeit wird der Klingelton automatisch stummgeschalten. Der Anruf bleibt weiterhin aktiv.
Anrufdauer (1~60s): Legt die Anrufdauer fest. Nach der eingestellten Zeit wird der eingehende Anruf automatisch beendet.
Anrufumleitung (0~20s): Die Anrufumleitung	verzögert das Anrufen der ABUS Link Station App. Beispiel: 10 Sekunden. Nach einem Klingelanruf klingelt der Monitor der Türstation sofort aber die ABUS LINK Station wird mit einer Verzögerung von 10 Sekunden angerufen.
Mikrofonlautstärke (0~100%):	Stellen Sie hier die Mikrofonlautstärke des Monitors ein. Je mehr Prozent desto lauter (empfindlicher) ist das Mikrofon am Monitor.
Klingeltonlautstärke (Monitor) (0~100%): Stellen Sie hier die Klingeltonlautstärke vom Monitor ein.
Gesprächslautstärke (10~100%): Stellen Sie hier die gewünschte Gesprächslautstärke am Monitor ein
Tippton: Aktiviert den Tastenton beim Tippen auf dem Touch-Screen des Monitors.
Automatische Annahme Bei aktivierter Funktion nimmt die Türsprechanlage nach Ablauf des Klingelrufs (Klingeltondauer) den Anruf mit dem Anrufbeantworter an.
Sofortige Automatische Annahme Bei aktivierter Funktion nimmt die Türsprechanlage beim Klingeln den Anruf sofort automatisch mit dem Anrufbeantworter an.Bei deaktivierter Funktion wird der Anrufbeantworter den Anruf nach der eingestellten Anrufdauer automatisch annehmen.
Nicht-Stören-Modus: Innenstation:	Anrufe von Türstationen und Erweiterungsmonitoren erlaubt. Nicht zugelassen werden Anrufe von fremden Appartments. Um Anrufe aus Appartments zuzulassen bitte die Funktion „Nicht Stören“ auf „Deaktiviert“ setzen.Alle:Es werden alle Anrufe abgelehnt. (Anrufe von Türstation, Erweiterungsmonitor oder anderes Apartment)
Nicht stören: Deaktiviert, Ganztägig, Zeitplan (täglich von-bis Stunde/Minute). Legt fest, in welchem Zeitraum die „Nicht stören“ Funktion aktiv ist.

Firmware-Versionshinweis

Funktion:

A u t o m a

A u t o m

Videomodul (THVS20000(S)/TVHS20010(S)): V2.2.3_build_201029

Monitor (TVHS20200/210/220): V2.1.2_build_201029

Möchten Sie eine (bereits vorhandene) Hausklingel / Türgong weiterverwenden, wechseln Sie zum Kapitel „9.5 Anschluss einer vorhandenen Haustürklingel“ im Abschnitt Installations- und Inbetriebnahmehinweise.

Für Informationem zum Ändern der Lautstärke vom Video-Türmodul wechseln Sie zum Kapitel „

9.4 Lautstärke am Tür-Videomodul (TVHS20000(S), TVHS20010(S)) einstellen".

Um eigene Klingeltöne in die Monitore einzuspielen, wechseln Sie zum Kapitel „9.9 Einspielen eigener Klingeltöne in den Türstations-Monitor“.

5.2.2 WLAN Einstellungen

kato1	Wlan-Einstellungen
		[SIGNATURE]
MAX MUSTERWLAN		[08+2]

Schaltfläche / Anzeige Beschreibung
Aktivieren/Deaktivieren Aktivieren/Deaktivieren	en Sie die WANSchnittstelle des Monitors
WLAN Netzwerkliste Hier finden Sie verfügbare WLAN Netzwerkein Ihrer Umgebung. Durch Anwählen eines Eintrages werden Sie zur Eingabe des WLAN Passwortes aufgefordert. Nach erfolgreicher Verbindung erscheint in der Liste vor dem ausgewählten Netzwerk ein grüner Bestätigungshaken.
WLAN Info Icon Hier sehen Sie die WLAN Parameter wieNetzwerkname, Signalpegel und IP-Parameter.Wenn Sie auf „TRENNEN“ klicken, wird der Monitor vom WLAN getrennt.

5.2.3 Etagentaster

<	Etagentaster
		An/Aus

Der Etagentaster wird über die verdrahteten Eingänge direkt am Monitor angeschlossen und realisiert eine direkte Klingel an der Wohnungstür. Diese Funktion findet überwiegend in Mehrparteien-Häuser Verwendung. Hier ist die Haupttürstation unten am Haupteingang verbaut. Jede Wohnung hat aber noch ein direkten Klingeltaster an der Wohnungstür. Der Klingelton vom Etagen-Taster unterscheidet sich zum normalen Klingelton vom Video-Türmodul.

Schaltfläche / Anzeige Beschreibung
Linie 1 – Linie 8 Beschreibt welcher Eingang	am Monitor für den Etagentaster verwendet wird. In der Regel wird Eingang 1 (Linie 1) verwendet.
NO / NC Normally Open / Normally Closed.	Hier wird festgelegt ob der Klingeltaster der Wohnungstür ein Öffner- oder Schließerkontakt ist. In der Regel ist es ein „NO“ Kontaktschalter.

Weitere Informationen finden Sie im Abschnitt Installations- und Inbetriebnahmehinweise im Kapitel „9.7 Anschluss Etagenklingeltaster an Haupt-Monitor“.

5.2.4 Sonstige Einstellungen

5.2.4.1 Konfiguration – Lokale Informationen

bend	Lokale Informationen
Apartmentnr.				1
Livebilddauer		30 s
Einstellungen ABUS Link Station-Dienst				>
Zeit synchronisieren				>
Sommerzeit				>
Assistent				>

Dieser Bereich ist Passwort-geschützt. Geben Sie bitte das Passwort der Ersteinrichtung ein.

Hinweis: Beim Installationstyp „Innenerweiterung“ stehen am Monitor folgende Menüpunkte nicht zur Verfügung. Diese sind nur am Hauptmonitor des Systems einstellbar/abrufbar:

• „Automatische Annahme“ des Anrufbeantworters an/ausschalten.
• Anrufbeantworter Nachrichten abhören
• ABUS LINK Station App – Menü
• Netzwerkkameras hinzufügen
• Konfiguration der Netzwerk-Adresse und setzen von Werkseinstellungen auf Endgeräten

Installationstyp: Auswahltmöglichkeiten: Innenstation, Innenerweiterung

Innenstation: Hauptmonitor des Türsprechsystems innerhalb einer Wohnung/Apartment

Innenerweiterung: max. 5 weitere Monitor können innerhalb einer Wohnung/Apartment verbunden werden

Beispiel: Videomodul + Hauptmonitor + 5 Innenerweiterungen

Apartmentnr.: Diese ist die maximale Anzahl von Innenstations-Monitoren welche über ein Tür-Videomodul mit 8 Klingeltastenerweiterungen verbunden werden kann. Diese max. Anzahl beträgt 49 Innenstation-Monitor bzw. 49 Wohnungen/Apartments.

Kingeltasten + ... 1-8 ... (ergibt 49

Nur bei Einstellung „Innen-Erweiterung“:

Nr. (1\~5): Konfiguration der Nummer der Innen-Erweiterung. Es sind max. 5 Erweiterungsmonitor möglich.

Raumname: Bezeichnung für den Raum wo sich der Erweiterungsmonitor befindet.

Livebilddauer (10\~60s): Dauer für die Anzeige des manuell angeforderten Livebildes eines Tür-Videomoduls oder angeschlossenen IP Kamera. (aufrufbar über Hauptseite / Livebild)

Informationen zum Einrichten weiterer Klingeltasten im Mehrparteienhaus finden Sie im Abschnitt Installations- und Inbetriebnahmehinweise im Kapitel „9.3 Einrichtung erweiterter Klingeltasten für Mehrparteien-Haus“.

Einstellungen ABUS Link Station-Dienst:

Die ABUS Link-Station Funktion dient zur einfachen Einrichtung und Verbindung einer Smartphone App mit dem Türsprechsystem. Es sind dazu nur wenige Schritte nötig. Es muss dazu eine aktive Internetverbindung der Türstation mit dem Internet vorliegen.

Dieses Menü existiert nur an einem Monitor mit der Einstellung „Innenstation“ (Hauptmonitor).

Aktivieren Sie diese Funktion, wenn Sie den App-Zugriff auf die Türsprechanlage verwenden möchte.

Vorgehensweise:

1. Installieren Sie die ABUS Link Station APP (lite/pro) (Android/iOS)
2. Klicken Sie in der App auf „Gerät hinzufügen“ bzw. „QR-Code scannen“.
   3 Scannen Sie den QR-Code welcher in der Einstellungsseite zum ABUS Link Station Dienst abgebildet ist. Jeder Innenstation-Monitor hat einen eigenen QR Code.
3. Während des Einrichtungsprozesses ist die Eingabe des Verifizierungscodes notwendig. Dieser ist ebenfalls in der Einrichtungsseite abgebildet und kann nach belieben geändert werden.

Ein QR-Code kann nur zu einem ABUS Link Station Konto hinzugefügt werden. Weitere Konten können per Freigabe Zugang zur Türsprechanlage erhalten.

	Einstellungen ABUS Link Station-Dienst
ABUS Link Station-Dienst aktiviern
Verifizierungscode		xxxxx
ABUS Link Station-Serverstatus		Verbunden

Zeit synchronisieren: Zeiteinstellung über das NTP Protokoll aktivieren.

Der Intervall legt die Aktualisierungsfrequenz in Minuten fest.

Das Feld IP-Adresse erlaubt die Eingabe einer NTP

Serveradresse oder IP-Adresse.

Die Portnummer ist auf 123 fixiert (Standard Port für das NTP Protokoll.

Wählen Sie die Zeitzone aus in der sich die Türsprechanlage befindet (üblicherweise GMT+01:00)

	Zeitsynchronisation
NTP aktivieren
Inervall synchronisieren		60
IP-Adresse		0.pool.ntp.org
Port-Nr.		123
Anrufumleitung		(GMT+1:00 Amsterdam, Berlin, Rom, Paris)

Sommerzeit: Eingabe der Details zu den Umschaltzeiten zwischen Sommerzeit und Winterzeit.

	Sommerzeit
	Sommerzeit aktivieren
Startzeit		März Letzte Woche Sonntag 2:00
Endzeit		Oktober Letzte Woche Sonntag 3:00
Verschiebung		60min

Assistent: Erneutes Starten des Installationsassistenten. Folgende

Schritte werden beim Assistenen durchlaufen:

a) Spracheinstellung
b) Netzwerkeinstellung (drahtgebundene Schnittstelle)

c) Installationstyp bzw. Arbeitsweise des Monitors (Innenstation oder Innenerweiterung) und Apartmentnummer
d) Geräteverbindung zum Monitor.

Wenn Innenstation-> Zuweisung eines Tür-Videomoduls

Wenn Erweiterung -> Zuweisung des Hauptmonitors

( I nnenstation)

5.2.4.2 Konfiguration – Netzwerkeinstellungen

Dieses Menü befasst sich mit den Einstellungen für die drahtgebundene Netzwerkschnittstelle

<	Netzwerkeinstellungen		i
DHCP
Lokale IP		192.168.0.11
Subnetzmaske	255.255.255.0
Gateway	192.168.0.1
DNS-Adresse	192.168.0.1
DNS-Adresse 2		194.25.2.129

Schaltfläche / Anzeige Beschreibung
DHCP DHCP an/ausschalten. Es wird dringend empfohlen sämtliche Komponenten des Türsprechssystems auf eine fixe IP zu setzen.
Lokale IP Stellen Sie hier die lokale IP des Gerätes ein
Subnetzmaske Stellen Sie hier die Subnetzmaske des Gerätes ein
Gateway Stellen Sie hier das Gateway des Gerätes ein. Im Regelfall wird hier die IP des Routers verwendet.
DNS-Adresse	Stellen Sie hier die DNS Adresse für das Gerät ein. Im Regelfall wird hier die IP des Routers verwendet.
DNS-Adresse 2	Stellen Sie hier die alternative DNS Adresse für das Gerät ein. Im Regelfall wird hier die IP des Routers verwendet.

5.2.4.3 Konfiguration – Geräteverwaltung

<	Geräteverwaltung		+
Haupt-Türstation		192.168.0.26

Die Funktion dieses Menüs unterscheidet sich grundlegend zwischen Innenstation und Innen-Erweiterung. Hier können Sie die Zuweisungen der Geräte untereinander ändern.

Achtung:

Der Hauptmonitor eines Systems muss immer mit dem Haupt-Videomodul verknüpft werden. Ein Erweitungsmonitor eines Systems muss immer mit dem Hauptmonitor des Systems verknüpft werden.

Innenstation: - Zuweisung der Haupt-Türstation

- Hinzufügen von weiteren IP Netzwerkkameras für eine Live-Ansicht. Klicken Sie hierfür rechts oben auf das „+“ Symbol und wählen sie „Privates Protokoll“ für eine ABUS Netzwerkkamera aus.

Innen-Erweiterung: - Zuweisung der Innenstation (Haupt-Monitor)

In diesem Menü können zusätzlich folgende Interaktionen durchgeführt werden:

• Einstellen der Netzwerkparameter (DHCP, IP Adresse etc.) des Video-Türmoduls
• Durchführung eines Reset auf Werkseinstellung des Video-Türmoduls

Einstellen der Netzwerkparameter des Video-Türmoduls

Türstation Einstellungen
192.168.0.26
255.255.255.0
192.168.0.1
DHCP
Mikrofonlautstärke	70%
Klingeltonlautstärke	70%
Gesprächslautstärke	70%
Abbrechen	OK

Zeile 1 -3: IP Adresse, Gateway und Subnetzmaske

DHCP: Bei Betätigen der Schaltfläche wird die Abfrage der IP

Adressdaten vom DHCP Server gestartet.

Der Schalter geht anschließend wieder nach links.

Die erhaltenen IP Adressdaten werden anschließend als feste Daten eingestellt. Eine weitere automatische Abfrage der Daten erfolgt nicht.

Mikrofonlautstärke: Einstellen der Empfindlichkeit des Mikrofons im Video-Türmodul

Klingeltonlautstärke:	Einstellen der Lautstärke des Ruftones nach Betätigen der Klingeltaste am Video-Türmodul
Gesprächslautstärke:	Einstellen der Lautstärke während des Gespräches am Video-Türmodul

Durchführung eines Reset auf Werkseinstellung des Video-Türmoduls

Hier können alle Einstellungen des Video-Türmoduls über den Hauptmonitor zurückgesetzt werden.

Alle Standardparameter wiederherstellen?
Abbrechen	OK

Hinzufügen einer ABUS Netzwerkkamera

Um eine ABUS Netzwerkkamera dem System hinzuzufügen, klicken Sie bitte auf das „+“ Symbol rechts oben unter „Gerät hinzufügen“.

Wählen Sie „Privates Protokoll“ für ABUS Kameras aus und vergeben Sie einen beliebigen Gerätenamen. Zusätzlich wird die IP Adresse der Kamera im Netzwerk sowie der RTSP Port (Standarf 554) zur Einbindung benötigt. Abschließend müssen Sie noch den Benutzernamen und Passwort ihrer Netzwerkkamera eintragen.

Die Liste kompatibler ABUS Netzwerkkameras finden Sie www.abus.com.

5.2.4.4 Konfiguration – Standardeinstellungen

Standardeinstellungen: Setzt den Monitor auf Standardeinstellungen zurück. Die Aktivierung/Passwort bleibt erhalten.

Werkseinstellungen: Setzt den Monitor komplett inkl. Passwort auf Werkseinstellungen zurück. Der Monitor befindet sich danach im „Inaktiven“ Zustand.

5.2.5 Relais Konfiguration

	Relais Konfiguration
	Relais 1
Dauer			3s
Intervall			5s
	Relais 2

Unter „Relais-Konfiguration“ werden die zwei Relais des Monitors selbst konfiguriert. Die Konfiguration in diesem Menü hat keinerlei Einflüsse auf die Relais des Video-Türmoduls.

Die Relaisausgänge befinden sich an der Rückseite des Monitors und können über die mitgelieferte Kabel-Peitsche angeschlossen werden. Die Belegung befindet sich aufgedruckt auf der Rückseite des Monitors.

Das Relais 1 wird zwischen COM1 und NO1 geschalten, das Relais 2 wird an COM2 und NO2 abgegriffen.

Schaltfläche / Anzeige Beschreibung
Relais 1 Aktiviert / Deaktiviert die Funktion einer zusätzlichen (oder einer bereits bestehenden) Hausglocke. Das Relais 1 am Monitor wird paralell zu einem Anruf getriggert.
Dauer Legt die Dauer fest wie lange das Relais für
	die zusätzliche Türglocke bei einem Klingelruf getriggert wird.
Intervall Legt das Intervall fest in welchem das Relais für die eingestellte „Dauer“ die zusätzliche Türglocke bei einem Klingelruf ausgelöst wird.
Relais 2 Aktiviert / Deaktiviert den zusätzlichen Schaltausgang am Monitor (z.B.: für einen Türöffner an der Wohnungstür in der jeweiligen Etage). Bei aktivierter Funktion erscheint ein weiteres „Schlüssel-Symbol“ mit der Beschriftung „3“ am lokalen Monitor.

Für weitere Informationen lesen Sie die Kapitel „9.6 Anschluss vorhandener Türöffner an Türstations-Monitor“ und „9.5 Anschluss einer vorhandenen Haustürklingel“ im Abschnitt Installations- und Inbetriebnahmehinweise.

Ebenfalls finden Sie hier Informationen zu folgendem Thema: „9.8 Anschluss elektrischer Türöffner an Video Modul (inkl. „Gartentor“)“

5.2.6 microSD-Karte

Schaltfläche / Anzeige Beschreibung
Formatieren	Achtung ! Die komplette microSD Karte wird formatiert und alle darauf befindlichen Daten gelöscht.
Deinstallieren	Deaktiviert die microSD Karte, es findet danach keine Aufzeichnung mehr statt. Sie können die microSD Karte problemlos entnehmen.

5.2.7 Bildschirm sperren

Sperrt den Bildschirm für 30 Sekunden. In dieser Zeit ist das Touchpanel deaktviert und kann z.B. gereinigt werden

5.2.8 Geräteinformationen

Hier finden Sie die Firmwareversion des Monitors sowie Modell und Seriennummer ihres Gerätes. Zur Update-Anleitung wechseln Sie bitte zum Kapitel „ABUS CMS Software: Firmware Update“ im Abschnitt Installations- und Inbetriebnahmehinweise.

5.2.9 Zeiteinstellung

Hier können Sie die Uhrzeit/Datum des Monitors manuell einstellen. Alternativ können Sie auch im Hauptbildschirm auf die Uhrzeit direkt klicken.

5.2.10 Gerät neu starten

Startet den Monitor neu.

5.2.11 Passworteinstellungen (PIN-CODE)

PIN-Vergabe für Tastenfeld TVHS20030(S)

	Passworteinstellungen
Pin-Code

Hinweis: Hierfür benötigen Sie das Tastenfeld für die PIN CODE Eingabe TVHS20030(S).

Hier können Sie einen 6-stelligen Key einstellen welcher dann gültig für das Öffnen der Tür 1 (Relais 1 am Video-Türmodul 1) via Tastenfeld ist. Der PIN Code ist immer 6-stellig.

Um den PIN am Tastenfeld einzugeben, bitte folgende Kombination drücken:

Bis Firmware V2.0.8 / V2.1.2 build 200410:

„#“ 6-stelliger PIN „#“. Beispiel: #123456#

„#“ Wohnungsnummer 6-stelliger PIN „#“. Beispiel: #1123456#

→ d.h. ab dieser Firmware kann der PIN für jede Wohnung individuell eingestellt werden.
→ Ändern und Löschen es wohnungsabhängigen PINs ist nun möglich

Lokal am Monitor kann ein PIN CODE vergeben werden. Drei weitere Codes können über die Remote-Konfiguration der ABUS CMS Software eingegeben werden (globale Codes, nicht wohnungsbezogen. Um einen Code via ABUS CMS Software hinzuzufügen, öffnen Sie hierzu die Remote-Konfiguration des Tür-Videomoduls und wählen den Menüpunkt „Intercom“ und „Permission password“. Die PIN Codes werden generell im Videomodul gespeichert und nicht im Tastenfeld.

5.2.12 Systemsprache

Wählen Sie ihre gewünschte Sprache aus.

5.2.13 Helligkeitseinstellung

Hier können Sie die Helligkeit des Monitors im Bereich von 0 – 100 % einstellen.

5.2.14 Etagentaster

Aktiviert / Deaktiviert die Etagentaster-Funktion. Bei aktivierter Funktion erscheint auf der rechten Seite ein weiterer Menüpunkt unter dem „WLAN“ Symbol. Die Etagentaster-Funktion steht nun zur Verfügung und kann über die verdrahteten Eingänge des Monitors verwendet werden. Weitere Erklärungen finden Sie unter „9.7 Anschluss Etagenklingeltaster an Haupt-Monitor“ im Abschnitt Installations- und Inbetriebnahmehinweise

5.2.15 Open Source Lizenzinformationen

Bitte lesen Sie die Open Source Lizenzinformationen am Ende dieses Dokumentes (Abschnitt 8).

6. Wartung und Reinigung

6.1 Funktionstest

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist
  • das Gerät nicht mehr funktioniert
• eine längere Lagerung unter ungünstigsten Verhältnissen zurückliegt
• das Gerät beim Transport Beanspruchungen ausgesetzt war

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie zu überprüfenden oder zu wartenden Bestandteilen im Inneren des Produkts – öffnen Sie es niemals.

6.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere kommen, dadurch wird das Gerät zerstört. Verwenden Sie keine chemischen Reiniger, dadurch

könnte

die Oberfläche des Gehäuses angegriffen werden.

7. Entsorgung

Geräte, die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

8. Open Source Lizenzhinweise

Das Produkt enthält Softwarebestandteile, die von den Rechteinhabern als Freie Software bzw. Open Source Software lizenziert werden (nachfolgend als „OSS“ bezeichnet). Die entsprechenden Lizenzen sind in gedruckter Ausgabe dem Produkt beiliegend und/oder über eine grafische Benutzeroberfläche abrufbar. Sie können Nutzungsrechte in dem dort geregelten Umfang unmittelbar von den Rechteinhabern erwerben. Die Open Source-Lizenzen haben Vorrang vor allen anderen Lizenzbedingungen und vertraglichen Vereinbarungen mit ABUS in Bezug auf die entsprechenden im Produkt enthaltenen OSS-Softwarekomponenten.

Generell können Lizenzinformationen zu ABUS Produkten auf www.abus.com im Downloadbereich der Produktbeschreibung abgerufen werden.

9. Installations- und Inbetriebnahmehinweise

9.1 Verwendung Sicherheitsmodul (TVHS10040/TVHS20340)

Das Sicherheitsmodul TVHS10040 (bzw. neue Artikelnummer TVHS20340) dient dazu, den Türöffner-Anschluss in den geschützten Innenbereich zu verlegen und somit vor Sabotage zu schützen. Das Sicherheitsmodul wird mit 12V Spannung versorgt und mittels RS485-BUS an das Tür-Videomodul angeklemmt.

Bitte verwenden Sie das beim Tür-Videomodul beiliegende 4-Pin Kabel. Dieses Kabel muss an einer Steckerseite abgetrennt werden und die Kabel mit dem Sicherheitsmodul verbunden werden. Die ID Dip-Schalter am Sicherheitsmodul werden hier nicht benötigt und bleiben auf Standard-Wert gesetzt. (DIP Schalter 1 an, DIP Schalter 2/3/4 aus)

1. Vier adriges Kabel vom Video-Türmodul durchtrennen (Lieferumfang) 2. Die 4 Adern mit folgender Farbzugehörigkeit an das Sicherheitsmoduls anschließen. 3. Max.: 0,5 A @ 125 VAC 2.0 A @ 30 VDC

RS485 - (Yellow) RS485 + (Orange) 12 VDC (Red) GND (Black) Video-Door TVHS20000 / TVHS20010

Das Sicherheitsmodul muss noch als neues Tür-Relais konfiguriert werden. Hierzu öffnen Sie die Remote-Konfiguration des Tür-Videomoduls mit der ABUS CMS Software und gehen auf das Menü „Intercom“ / „IO In Out“ und setzen „IO Out“ für „DOOR 1“ auf „securityModule“

Nach Anschluss des Sicherheitsmoduls wird dieses Automatisch erkannt.

Nun wird beim Tür-öffnen-Vorgang nicht mehr das interne Relais des Tür-Videosprechmoduls sonder das Relais Sicherheitsmodules angesteuert. Während das Relais aktiv ist, leuchtet die grüne LED „Relay“ am Sicherheitsmodul auf.

Achtung: Es kann nur ein Sicherheitsmodul TVHS10040/TVHS20340 pro Video-Türmodul verwendet werden!

Hinweis: Das Sicherheitsmodul wird immer als letztes Modul angesteckt. Hierbei spielt es keine Rolle ob nur ein Video-Türmodul oder zusätzliche Erweiterungsmodule angesteckt sind.

Belastbarkeit des Relais: max. 2A 30VDC / 0.5A 125AC

9.2 Einrichtung Nebeneingänge

Wenn Sie einen weiteres Tür-Videomodul (maximal 16) in das System integrieren möchten um einen Neben-Eingang zu realisieren (Z.B.: Warenannahme, Kellertüre etc) gehen Sie bitte folgende Schritte durch:

1) Verbinden Sie das Tür-Videomodul des Nebeneingangs mit dem Netzwerk der Haupt-Türsprechstelle. Sämtliche Geräte der Türsprechstation müssen sich im physikalischen LAN befinden.
2) Öffnen Sie die ABUS CMS Software und aktivieren Sie das Türmodul des Nebeneinganges.
3) Fügen Sie das Türsprechmodul des Nebeneinganges der ABUS CMS Software hinzu und öffnen die Remote-Konfiguration.
4) Unter „Intercom“ wechseln Sie nun in das „Room Number“. Unter „No.:“ wird die Nummer des Nebeneinganges eingetragen. Das Haupt-Türvideomodul muss die Nummer „0“ haben. Die zusätzlichen Nebeneingänge werden von 1-16 durchnummeriert. Verändern Sie nicht „Period/Building/Unit oder Floor“ -Nummern.

Nachdem Speichern startet das System neu. Hierzu bitte mit „OK bestätigen“.

5) Nachdem erfolgreichen Neustart müssen Sie dem Nebeneingang noch die Haupt-Türe zugewiesen werden. Hierzu unter „Network / Linked Network Configuration / (Main) Door IP Address“ die IP Adresse der Haupt-Türstation eintragen und speichern.

Achtung: Das Menü „(Main) Door IP Adress“ erscheint nur, wenn Sie Schritt 4) ordnugsgemäß durchgeführt haben.

6) Die Einrichtung eines Nebeneinganges ist nun fertig gestellt. Wenn nun am Nebeneingang ein Klingelruf gestartet wird, erscheint am Monitor auch, dass der Anruf von einem Nebeneingang gestartet wurde. Unter „LIVEBILD“ beim Monitor kann nun auch direkt auf das Videobild vom Nebeneingang zugegriffen werden und die Türe geöffnet werden.

9.3 Einrichtung erweiterter Klingeltasten für Mehrparteien-Haus

Über die zusätzlichen Zusatzmodule (TVHS20020(S)) können bis zu 49 Klingeltaster für Mehrparteien-Häuser realisiert werden. Das Erweiterungsmodul wird via Verbindungskabel am Haupt-Videomodul angeschlossen.

Wenn nur ein Zusatz-Klingeltastermodul verwendet wird, kann die Installation ohne der ABUS CMS Software erfolgen.

Das Haupt-Türmodul ist standardmäßig die Klingel mit der „Appartment-Nummer 1“. Das Erweiterungsmodul TVHS20020(S) ist automatisch auf Apparment-Nummer 2 – 7 eingestellt. Das „Apartment“ entspricht hier je einer eigenständigen Wohnung.

Wenn Sie die Klingeltaste des Haupt-Videomoduls nicht verwenden und mittels Abdeckplatte verschließen, müssen Sie das Erweiterungsmodul TVHS20020(S) via ABUS CMS Software konfigurieren. Unter „Intercom“ / „Submodule“ finden Sie alle am RS-485 BUS

angeschlossenen Erweiterungsmodule. (Ausnahme: Das Sicherheitsmodul TVHS10040/TVHS20340 erscheint hier nicht)

Im Menü „Sub module“ klicken Sie bitte auf das „Einstellungen“-Symbol um die Zuweisung der Appartmentnummern vorzunehmen.

Die Submodul ID hängt von der eingestellten ID via DIP-Schalter an der Gehäuse-Rückseite der Erweiterungsmodule ab. Damit lässt sich bei einem Aufbau mit mehreren Erweiterungsmodulen einfach das passende zuordnen.

Achtung: Nach Änderung der ID via DIP Schalter muss das jeweilige Erweitungsmodul kurz vom Kabel getrennt werden und neugestartet werden.

Remote Configuration Time System Maintenance User RS485 Intercom ID Configuration Time Parameters Access and Elevator Control ID Input/Output Volume Input/Output Dial Motion Detection Intercom Protocol Sub Module Network Local Network Configuration Configuring Sub Module Information Module A... Module Type Module Status Module Version Settings 1 Keypad Module Online V1.0.0 ...d191009

Remote Configuration Configuring Sub Module Information Module Add... Module Type Module Status Module Version Settings 1 Nametag Module Online V1.0.0 ...d190522 2 Keypad Module Online V1.0.0 ...d191009 Key number Room No. 1 2 2 3 3 4 4 5 5 6 6 7 Save Cancel ID Configuration Time Parameters Permission Password Access and Elevator Control IO Input/Output Volume Input/Output Dial Motion Detection Intercom Protocol Sub Module Network

Konfiguration der Apartmentnummer/Wohnungsnummer im Monitor:

Damit die Klingeltasten der Wohnungen den richtigen Monitoren zugewiesen werden, müssen die Apartmentnummern der Monitore mit den Klingeltasten-Nummern übereinstimmen.

Die Apartmentnummer des jeweiligen Monitors wird in der Haupt-Übersicht des Monitors angezeigt.

Sie können die Nummer entweder direkt in der Konfiguration im Monitor ändern (Konfiguration/ Apartmentnr.) oder auf den jeweiligen Monitor mittels ABUS CMS Software zugreifen und im Menü „Intercom“/Room Number“ die Apartment/Wohnungsnummer unter „room.No.: ändern.

Key number Room No. 1 2 3 4 5 6 Apply Cancle

9.4 Lautstärke am Tür-Videomodul (TVHS20000(S), TVHS20010(S)) einstellen

Über die ABUS CMS Software können die Mikrofon-Empfindlichkeit und Sprachlautstärke am Tür-Videomodul einstellt werden. Zusätzlich können Sie die Bestätigungstöne / Anruf-Wahltöne / Belegt-Zeichen- Lautstärke einstellen oder gänzlich deaktivieren.

Schaltfläche / Anzeige Beschreibung
Volume In Regelt die Mikrofon-Empfindlichkeit des Tür-Videomoduls. Je höher der Wert, desto lauter wir die Sprache zum Monitor übertragen.
Volume Out Regelt die automatische Sprachausgabe (z.B.: Hinterlassen Sie eine Nachricht, Anruf fehlgeschlagen etc. Zudem kann über diesen Regler die Lautstärke der Bestätigugnstöne / Anruf-Wahltöne und Belegt-Zeichen eingestellt werden. (Auf 0 ist es komplett lautlos)
Talk Volume Hier wird die Sprachlautstärke eingestellt. Jehöher der Wert, desto lauter wird die Sprache vom Monitor an die Türstation übertragen.

9.5 Anschluss einer vorhandenen Haustürklingel

Wenn Sie bereits eine vorhandene Haustür-Klingel / Gong besitzen, kann dieser am Relaisausgang 1 (COM / NO I) des Monitors angeschlossen werden.

Das Relais darf maximal mit max. 2A @ 30VDC bzw. 0.5A @ 125AC belastet werden.

Bei einem Klingelruf wird das Relais dann im gewünschten Intervall und Zeitdauer geschalten. Die Konfiguration des „Relais 1“ finden Sie im Menü des Monitors unter „Relais-Konfiguration“.

Das Relais wird, ebenso wie der lokale Klingelton am Monitor, solange angesteuert wie unter „Klingeltondauer“ im Menü „Anrufeinstellungen“ eingestellt ist.

Wenn Sie nur das Klingeln Ihres externen Hausgongs hören möchten, können Sie den Klingelton am Monitor einfach in den „Anrufeinstelungen“ im Menü „Klingelton aktivieren“ aktivieren oder deaktivieren.

Grün RES Blau RES Gelb RES Gelb RES Schwarz NO2 Rot COM2 Schwarz NO1 Schwarz COM1 Rot RS-485+ Rot RS-485+ Schwarz AIN8 Schwarz AIN7 Weiß AIN6 Weiß AIN5 Weiß AIN4 Weiß AIN3 Weiß AIN2 Weiß AIN1 Weiß GND Weiß RES Max. 2A @ 30 VDC Max. 0.5A @ 125 VAC

9.6 Anschluss vorhandener Türöffner an Türstations-Monitor

Um eine Wohnungstür getrennt von einer Haupt-Eingangstür zu Öffnen bietet der Monitor die Möglichkeit über einen Relaisausgang (Relais 2) eine weitere Türe anzusteuern.

Das Relais darf maximal mit max. 2A @ 30VDC bzw. 0.5A @ 125AC belastet werden.

Um das Relais am Monitor zu verwenden, bitte zuvor im Monitor-Menü unter „Relais-Konfiguration“ das „Relais 2“ aktivieren. Im Monitor erscheint nun ein weiteres „Schlüssel“-Symbol mit einer „3“ als Kennung. Kennung „1“ und „2“ sind für die Relais vom Tür-Videomodul reserviert.

Das Relais „3“ am Monitor kann nur über den Monitor direkt geschalten werden, nicht via ABUS LINK STATION App.

Grün RES Blau RES Gelb RES Gelb RES Schwarz NO2 Rot COM2 Schwarz NO1 Schwarz COM1 Rot RS-485+ Rot RS-485+ Schwarz AIN8 Schwarz AIN7 Weiß AIN6 Weiß AIN5 Weiß AIN4 Weiß AIN3 Weiß AIN2 Weiß AIN1 Weiß GND Weiß RES

Max. 2A @ 30 VDC

Max. 0.5A @ 125 VAC

9.7 Anschluss Etagenklingeltaster an Haupt-Monitor

Der Etagentaster (Klingeltaster direkt an der Wohnungstür an einem Mehrparteien-Haus) kann direkt an den Monitor angeschlossen werden. Direkt verdrahtet an den Alarmeingang 1 kann der Monitor ein Klingelsignal ausgeben und dem Kunden signalisieren, dass an der oberen Wohnungstür geklingelt wurde.

Hinweis: Der Klingelton des Etagentasters kann nicht geändert werden. Er unterscheided sich von einem Klingelruf vom Tür-Videomodul, so dass ersichtlich ist, woher der Klingelruf gestartet wurde. Der Etagentaster führt zu keiner Interaktion am Monitor. Es ertönt nur ein kurzer Klingelton.

Grün RES Blau RES Gelb RES Gelb RES Schwarz NO2 Rot COM2 Schwarz NO1 Schwarz COM1 Rot RS-485+ Rot RS-485+ Schwarz AIN8 Schwarz AIN7 WeiB AIN6 WeiB AIN5 WeiB AIN4 WeiB AIN3 WeiB AIN2 WeiB AIN1 WeiB GND WeiB RES

9.8 Anschluss elektrischer Türöffner an Video Modul (inkl. „Gartentor“)

Am Tür-Videomodul können 2 unabhängige Relais geschalten und damit z.B.: Türen geöffnet werden. Um die Relais zu konfigurieren, öffnen Sie die Remote-Konfiguration des Tür-Videomoduls in der ABUS CMS Software und wechseln zum Menü „Intercom“ / „IO in out“.

Unter „IO out“ können die jeweiligen Relais für DOOR 1 und DOOR 2 konfiguriert werden, bei Bedarf auch deaktiviert. Bei Deaktivierterm Relais erscheint das „Schlüssel“-Symbol zum Tür-Öffnen weder in der ABUS Link Station App noch direkt am Monitor.

Hinweis: Es darf nur eines der beiden Relais auf „securityModule“ (Sicherheitsmodul TVHS10040/TVHS20340) stehen (bis Firmware-Version V2.0.8 / V2.1.2 build 200410 - ab Firmware-Version V2.2.3 / V2.1.2 build 201029 automatische Erkennung).

Schaltfläche / Anzeige Beschreibung
Disable Das Relais wird nicht verwendet und	ausgeblendet
electricLock Das interne Relais des Tür-Vide	omoduls wird
	verwendet
securityModule Das externe Sicherheitsmodul	TVHS10040/TVHS20340 wird verwendet.(Siehe Menüpunkt „Sicherheitsmodul“)

9.9 Einspielen eigener Klingeltöne in den Türstations-Monitor

Sie können eigene Klingeltöne im *wav-Format über die ABUS CMS Software in ihren Monitor spielen. Hierfür öffnen Sie die Remote-Konfiguration des jeweiligen Monitors und wechseln unter „Intercom“ in das Menü „Ring import“. Wählen Sie hier einen freien Slot und laden Sie die *WAV-Audiodatei hoch. Nach erfolgreichem Upload steht die Datei unter „Klingeltöne“ direkt am Monitor zur Verfügung.

Achtung: Ein im Monitor ausgewählter Klingelton kann nicht über die ABUS CMS gelöscht werden. Wählen Sie zuerst einen anderen Klingelton im Monitor aus und versuchen Sie dann erneut den Klingelton in der CMS zu löschen.

Bitte unbedingt die folgenden Parameter der WAV-Datei berücksichtigen:

Format: wav;

Maximale Größe: ≤300Kbit/s

Bitrate: 8KHz;

Kanal: Mono

Bitrate: 128Kbps

9.10 ABUS CMS: Firmware Update der Moduvis-Komponenten durchführen

Achtung: Trennen Sie niemals die Spannungsversorgung oder das Netzwerkkabel während eines Upgrades

Achtung: Führen Sie das Update nur in einer stabilen Netzwerkumgebung (LAN) durch.

Es wird empfohlen, jedes Gerät nach einem Firmwareupdate auf Werkseinstellungen zu setzen.

Um ein Firmwareupdate auf einem Monitor oder das Videotürmodul aufzuspielen, wird die ABUS CMS Software benötigt. Verbinden Sie die Geräte mit dem Netzwerk und öffnen Sie die Remote-Konfiguration der jeweiligen Geräte.

Gehen Sie unter „Maintenance“ / „System Maintenance“ und wählen Sie die für das Gerät passende Datei aus.

Beim Update eines Tür-Videomoduls (TVHS20000(S), TVHS20010(S)) muss „Controller-Upgrade“ ausgewählt sein.

Die aktuelle Firmware-Version kann mittels ABUS IP Installer oder in der CMS Software in der jeweiligen Gerätekonfiguration unter „Device Information“ ermittelt werden.

Remote Configuration Displaying the Device Information System Device Information General Time System Maintenance User RS485 Intercom Network Video Display CCD Basic Information Device Type: TVHS20000 Device Serial No: TVHS200000120200110RRP11705670 Version Information Version: V2.2.3 build 201029 Hardware Version: 0x0

Nach einer Firmware-Aktualisierung müssen folgende Schritte durchgeführt werden:1. Neustart des kompletten Systems durch entfernen der Versorgungsspannung2. Alle aktualisierten Geräte auf Werkseinstellungen zurücksetzen („Restore all“)

9.11 ABUS CMS: Erweiterte Einstellungsmöglichkeiten

Im Folgenden findet sich eine kurze Übersicht über die Einstellungsmöglichkeiten via Remote-Konfiguration mit der ABUS CMS Software.

Jeder Monitor und jedes Tür-Videomodul erscheint als eigenständiges Netzwerkgerät im Netzwerk. Hierbei spielt es keine Rolle, ob das Gerät mittels 2-Draht oder PoE angebunden wird.

Remote Einstellungen von TVHS20000(S), TVHS20010(S), Video-Türmodul:

Abschnitt „System“
Device Information	Generelle Informationen zu Firmware, Seriennummer
General Geräten	name und Geräte ID (nicht relevant für Türsprech-System)
Time Einstellungen für Datum/Zeit, Sommerzeit und NTP Server
Maintenance Wartungsmenü für Firmwareupdate, Werkseinstellungen setzen und Geräteneustart
User Menü wird nicht verwendet
RS485 Menü wird nicht verwendet
Abschnitt „Intercom“
ID Configuration	„Device-Typ“ muss immer auf “Outdoor unit” stehen. Bitte verändern Sie keine Zahlenwerte der Einheiten „Period, Building, Unit, Floor“, da diese Werte hier nicht benötigt werden. Unter „No.:“ werden Nebeneingänge eingerichtet. 0 = Haupt-Türe, „1“ – „9“ = Nebeneingänge. Bitte im Kapitel „Einrichtung Nebeneingänge“ nachlesen. (Siehe Installations- und Inbetriebnahmehinweise)
Time Parameters	Max talk time: Maximale Gesprächsdauer eines angenommenen Anrufes. (90-120s)Max Msg time: Aufnahmedauer des Anrufbeantworters (30-60s)
Permission password	Hier können 3 zusätzliche PIN-Codes (6-stellig) für die Verwendung in Kombination mit TVHS20030 eingestellt werden.
Access and elevator control	Door. No.: Auswahl zwischen Relaisausgang 1 oder 2.Open door time: Legt die Zeit fest, wie lang das Relais den Tür-Öffner betätigen soll. (1-255s)„Door name“ und „Card encrypt” wird nicht verwendet.
IO Input Output	Einstellungen der Digitalen Eingänge (für Not-Tür-Öffner) und der Relais für Tür-Öffner.
Volume Input Output	Einstellungen der Audioparameter des Video-Türmoduls. (Siehe Installations- und Inbetriebnahmehinweise)
Dial Legt die Apartment-Zuweisung für die Klingeltaste am Tür-Videomodul selbst fest. Von Werk aus steht unter „room No,“ eine „1“. Somit wird der Monitor mit der Apartment-Nummer 1 angerufen.
Motion detection	Einstellung der Bewegungserkennung in Verbindung mit ABUS NVR. (Bitte die Bewegungserkennung nur über den ABUS NVR direkt einrichtungen und konfigurieren)
Intercom Protocol	Wird nicht verwendet
Sub module Übersicht über angeschlossene Erweiterungsmodule wie z.B.: TVHS20020(S), TVHS20030(S), TVHS20040(S)
Abschnitt „Network“
Local NetCfg IP	Adresse des Video-Türmoduls. (IP Adresse, Subnetmaske, Standardgateway)Port:8000 wird für die Einbindung in einen ABUS NVR benötigthttp Port wird nicht benötigt da kein Webinterface vorhanden
Linked network configuration	Menüpunkt wird bei einem Haupt-Videotürmodul nicht verwendet.Main Outdoor IP Adress: Wird bei der Zuweisung der Haupt-Türstation an einem Nebeneingang verwendet. (Siehe Installations- und Inbetriebnahmehinweise)
FTP Configuration	Wird nicht verwendet
Advanced settings	Konfiguration der DNS Server Adresse des Tür-Videomoduls
Abschnitt „Display“
Video parameters	Einstellungen der Bildparameter (Helligkeit, Kontrast, Sättigung)
Video Display	Einstellung von OSD Einblendung (Kameraname, Datum, Zeit, Text Position)
Video&Audio	Einstellung der Streamparameter der Kamera des Video-Türmoduls. Achtung: Es wird nicht empfohlen Einstellungen zu verändern.
Back Light compensation	Einstellmöglichkeiten der BLC Funktion um Gegenlicht zu kompensieren.

Remote Konfiguration „Monitor

Device Information	Informationen wie „Firmware“, „Seriennummer“ etc.
General Gerätename und Geräte ID (nicht relevant für Türsprech-System)
Time Einstellungen für Datum/Zeit, Sommerzeit und NTP Server
Maintenance Wartungsmenü für Firmwareupdate, Werkseinstellungen setzen und Geräteneustart
User Wird nicht verwendet
RS485 Wird nicht verwendet
Abschnitt „Intercom“
ID configuration	Auswahl der Aparmentnummer (Wohnungsnummer) in der Betriebsart „Indoor Station“(Haupt-Monitor) Im Modus „Station Extension“(Erweiterungsmonitor) wird die Nummer des Erweiterungsmonitors konfiguriert.Hinweis: Die Auswahl der Betriebsart „Hauptmonitor“ oder „Erweiterungsmonitor“ sowie die Zuweisungen der Nummern erfolgt in der Regel über das Menü der jeweiligen Monitore selbst. (z.B.: Im Einrichtungsprozess via Installations-Wizard)
Time Parameters	Einstellungen von Anrufdauer, Livebild-Anzeigedauer, Anruf-Weiterleitungsverzögerung,Klingeltondauer.Hinweis: Diese Einstellungen können auch direkt im Menü des Monitors verändert werden.
Permission Password	Wird in der Remote Konfiguration des Monitors nicht verwendet.
Zone Alarm Wird nicht verwendet
IP camera information	Hinzufügen von ABUS Netzwerkkameras. (Siehe Kompatibilitätsliste) Es können bis zu 16 ABUS Netzwerkkameras hinzugefügt und Live betrachtet werden. (Keine Wiedergabe oder Konfiguration der Kamera über die Türstation direkt möglich)
Volume Input Output	(Siehe Installations- und Inbetriebnahmehinweise)
Ring Import Verwaltung eigener Klingeltöne (Siehe Installations- und Inbetriebnahmehinweise)
Deploy Info Wird nicht verwendet
Incoming Call Linkage	Wird nicht verwendet
Relay Wird nicht verwendet
Abschnitt „Network“
Local NetCfg IP	Adresse des Monitors. (IP Adresse, Subnetmaske, Standardgateway)Port: 8000 wird hier nicht benötigthttp Port wird nicht benötigt da kein Webinterface vorhanden
Linked network configuration	Zuweisung des Hauptmonitors and das Haupt-Türvideomodul. Im Falle eines Hauptmonitors wird hier die IP Adresse des Haupt-Türmoduls eingetragen. Der Eintrag „MainOutdoorUnit“ darf nicht verändert werden.Hinweis: Die Zuweisung von Tür-Videomodul an Monitor erfolgt in der Regel bereits bei der Einrichtung lokal am Monitor selbst.
Advanced settings	Konfiguration des DNS Servers vom Monitor.
ABUS Link Station	Konfiguration des Zugriffs via ABUS Link Station App. Siehe Einstellungen ABUS Link Station-Dienst. Die Verbindung mit der ABUS Link Station App kann einfach über die Oberfläche am Monitor selbst erfolgen.

9.12 Funktionsumfang MODUVIS und ABUS Link Station APP

Die MODUVIS Türsprechanlage kann in die ABUS Link Station APP eingebunden werden.

Folgende Möglichkeiten stehen zur Verfügung:

Verification Code ändern: Der Verification Code sollte als erstes im Menüpunkt „ABUS

Link Station Dienst“ geändert werden. Klicken Sie dazu auf den aktuall angezeigten Code.

Hinzufügen: Scannen des QR Codes und hinzufügen des Gerätes zur

APP. Weiterhin ist die Eingabe des Verificaiton Codes nötig

Gerät teilen: Die Türsprechanlage kann mit weiteren Benutzern geteilt

werden. So haben mehrere Personen bzw. Apps Zugriff auf die Anlage.

Pushmöglichkeiten: Beim Klingeln an der Türsprechanlage kann direkt oder

verzögert die ABUS Link Station App angerufen werden. Der

Ruf kann über die App angenommen werden, und Gegensprechen mit dem Video der Türstation ist möglich. Bei eingeschränkter Emfangsqualität bzw. mobiler Bandbreite kann das Video deaktiviert werden und nur gesprochen werden.

Tür öffen: Relais 1 oder Relais 2 kann über die App geschaltet werden.

Damit lassen sich z.B. elektrische Türöffner betätigen.

Ereignislog: Die App verfügt über eine Nachrichtenseite mit Einträgen der letzten Klingelaktivitäten mit einem Ereignisbild.

9.13 Kompatibilität mit ABUS Produkten

Dieser Abschnitt geht auf ein mögliches Zusammenspiel mit anderern ABUS Produkten ein.

ABUS Produkt Kompatibilität
Secvest Nein
WAppLoxx Relaisbeschaltung
WAppLoxx Pro Relaisbeschaltung
ABUS IP Kameras	Siehe Kompatibilitätslistewww.abus.com,www.abus-sc.de
ABUS NVR Einbindung des Videos der Türstation, siehe Abschnitt 9.14
ABUS Link Station APP Aufruf des Live Bildes der Türstation Push Nachricht bei Klingen

9.14 Einbindung Video-Türmodul in ABUS NVR

Das Videobild des Video-Türmoduls kann auch in einem ABUS NVR eingebunden werden. Dabei wird das Video über das RTSP Protokoll abgegriffen, welches ausschließlich eine Daueranzeige oder Daueraufzeichnung möglich macht (keine Bewegungserkennung oder andere Ereignisaufnahmetypen).

Bitte beachten Sie die am Installationsort vorherrschenden Datenschutzbestimmungen!

Folgende Schritte sind für die Einbindung nötig:

1. Erstellung eines benutzerdefinierten Protokolls im Kamera-Management des ABUS NVRs.
2. Folgende Streamdetails sind zu verwenden:

Protokoll: RTSP

Transfer Protokoll: Automatic

Port: 554 (Standardport)

1. Beim Hinzufügen eines neuen Kanals zum NVR wird dann dieses Benutzerdefinierte Protokoll für das Video-Türmodul ausgeählt.

Benutzername („admin“) und Passwort sind in der Regel gleich dem Türstationmonitor.

Falls das Passwort über die CMS Software geändert wurde, dann muss dieses geänderte Passwort verwendet werden.

9.15 "Not-Tür-Öffner" Taster an Tür-Videomodul

An das Tür-Videomodul kann über den Alarm-Eingang 3 (AIN 3 = Relais 1) und Alarm-Eingang 4 (AIN 4 = Relais 2) direkt ein Taster/Schalter angebracht werden, welcher bei Betätigung das Tür-Relais schaltet.

Um den Alarmeingang 3 (AI3 und AI4) zu aktivieren, öffnen Sie die Remote-Konfiguration des jeweiligen Tür-Videomoduls mit der ABUS CMS Software und setzen AI3 auf „openDoorBtn“

Der AIN3 des Tür-Videomoduls öffnet nun die Tür des Relais 1 Der AIN4 des Tür-Videomoduls öffnet nun die Tür des Relais 2

Aus Sicherheitsgründen ist diese Funktion bei Auslieferung deaktiviert.

IO Input/Output IO Input IO Input No: AI3 Input: Door Switch IO Output IO Output No: DOOR1 Output: Electric Lock Save

9.16 Relaisbeschaltung

Die Relais von Tür-Videomodul (TVHS20000(S), TVHS20010(S)), Sicherheits-Modul TVHS10040/TVHS20340 sowie Monitore TVHS202x0 dürfen mit maximal max. 2A 30VDC / 0.5A 125AC belastet werden. Eine Überlastung hat ein Defekt des Gerätes zur Folge.

Bitte ermitteln Sie unbedingt die Stromaufname Ihres vorhandenen Türöffners / Motorschloss. Falls die zulässige Stromstärke überschritten wird, empfehlen wir ein externes Relais anzukoppeln.

Das Türvideo-Modul hat einen separaten 12V DC Spannungsausgang. Hiermit kann ein externes Hilfs-Relais ohne weitere Spannungsversorung direkt angeklemmt werden.

Beispiel: Fertig aufgebaute 12V Relais-Platine

9.17 Anleitung zum Ausmessen des vorhandenen Türöffners

Falls Sie einen bereits vorhandenen Türöffner ansteuern wollen und hier keinerlei Informationen über den Stromverbrauch haben, muss vor dem Anschließen an das Relais des Tür-Videomoduls ermittelt werden, ob die maximale Stromaufnahme das Relais nicht überlastet.

Messen Sie hierfür mit einem Multimeter im Strom-Messbereich (A) in Reihe geschalten die Stromaufnahme des Türöffners.

9.18 Anwendungsbeispiel „Videomodul vor jeder Wohnungstür“

Oft besteht der Wunsch vor jeder Wohnungstür in einem Mehrparteienhaus ebenfalls ein Videomodul zu platzieren, um auch dort ein 180° Video vom Bereich vor der Wohnungstür zu bekommen (Türspione sind meist recht spitzwinklig in ihrem Blickfeld).

Für bis zu 16 Wohnungstüren kann dies über die Funktion „Nebeneingang“ im Videomodul programmiert werden.

LAN Variante

2-Draht Variante

9.19 Anwendungsbeispiel „Individueller WiFi Zugriff“

In einem Mehrparteienhaus besteht oft nicht die Möglichkeit eines zentralen Internetanschlusses für alle Wohneinheiten. Jede Wohneinheit hat ggf. ihren eigenen Internetanschluss.

Über die WiFi Funktion des Hauptmonitors kann eine Verbindung zum kundenspezifischen Internetanschluss hergestellt werden.

Somit besteht dann auch ein Zugang zur ABUS Link Station Funktion mit Pushbenachrichtigung bei Klingelruf individuell für jede Wohneinheit.

	Wlan-Einstellungen
MAX MUSTERWLAN

10. Leitfaden zur Verdrahtung (2-Draht)

Ein Dokument mit weiteren Hinweisen zur Verdrahtung der 2-Draht Türsprechanlage finden Sie unter www.abus.com, z.B. am Produkt TVHS20010:

https://www.abus.com/var/ImagesPIM/d110001/medias/docus/25/Moduvis_Verkabelung_Wiring_2wire_V1.1.pdf

MODUVIS

Door intercom

TVHS20XXX(S)

	Wlan-Einstellungen
MAX MUSTERWLAN

10. Wiring guidelines (2-wire)

<	Wlan-Einstellungen
MAX MUSTERWLAN

9.5 B ESTAANDE VOORDEURBEL AANSLUITEN 275

9.6 B ESTAANDE DEUROPENERS OP DE MONITOR VAN DEURSTATION AANSLUITEN.... 276

9.7 E TAGEBELDRUKKER OP DE HOOFDMONITOR AANSLUITEN 277

9.8 E LEKTRISCHE DEUROPENER OP VIDEOMODULE (INCL. "TUINDEUR") AANSLUITEN ...... 278

9.9 EIGEN BELTONEN IN DE MONITOR VAN HET DEURSTATION LADEN.... 280

9.10 ABUS CMS: FIRMWARE MODUVIS-COMPONENTEN UPDATE 282

9.11 ABUS CMS: GEAVANCEERDE INSTELMOGELIJKHEDEN 283

9.12 FUNCTIE-OMVANG MODUVIS EN ABUS LINK STATION APP 286

9.13 COMPATIBILITEIT MET ABUS-PRODUCTEN 287

9.14 VIDEODEURMODULE IN ABUS NVR INTEGREREN 287

9.15 "NOODDEUROPENER" KNOP OP DE DEURVIDEOMODULE.... 288

9.16 RELAISCIRCUIT 290

9.17 HANDLEIDING VOOR METEN VAN BESTAANDE DEUROPENER 291

9.18 T OEPASSINGSVOORBEELD "VIDEOMODULE VOOR ELKE WONINGDEUR" 291

9.19 T OEPASSINGSVOORBEELD "INDIVIDUELE WIFI-TOEGANG" 294

10. BEDRADINGSGELEIDER (2-DRAADS).... 295

1. Beoogd gebruik

Overdrachtsprotocol: automatisch

	Wlan-Einstellungen
MAX MUSTERWLAN

5.2.1 Menupunkt: Opkaldsindstillinger

Fabriksindstillinger:

Nulstiller hele monitoren inkl. kodeord til fabriksindstillinger. Monitoren befinder sig derefter i "inaktiv" tilstand.

	Wlan-Einstellungen
MAX MUSTERWLAN

10. Ledningsføring (2-leder)
