Produkttype	IP-dørvideomodul til Moduvis dørtelefonsystem
Mærke	ABUS
Model	TVHS20000S
Kablingsteknologi	IP (Ethernet med PoE) eller 2 ledninger (via splitter)
Strømforsyning	PoE (IEEE 802.3af) eller 12 VDC (valgfri)
Strømforbrug	Ikke specificeret, men kompatibel med standard PoE
Videoopløsning	Ikke specificeret, indbygget kamera
Synsvinkel	Ca. 180° (ifølge anvendelseseksempel)
Mikrofon og højttaler	Indbygget, volumenjustering via CMS
Antal relæer	2 indbyggede relæer (max. 2 A 30 VDC / 0,5 A 125 VAC)
Alarmindgange	4 indgange (AIN1-AIN4) til dørklokkeknapper eller nødåbning
Opbevaring	microSD-kort (medfølger ikke) til optagelse af billeder og beskeder
Netværksprotokoller	DHCP, fast IP, RTSP til NVR-integration
Hovedfunktioner	Video-dørtelefon, døråbning, bevægelsesdetektion, telefonsvarer, push-notifikation via ABUS Link Station-app
Installation	Indbygget eller på væg, minimumshøjde 1,40 m (øverste kant)
Kompatibilitet	Skærme TVHS20200/TVHS20210, udvidelsesmoduler TVHS20020, TVHS20030, TVHS20040, sikkerhedsmodul TVHS10040
Vedligeholdelse og rengøring	Rengør med en tør eller let fugtig klud (varmt vand). Brug ikke kemikalier.
Sikkerhed	CE-kompatibel, RED (for visse varianter), ingen brugerservicebare dele, garanti bortfalder ved åbning
Reservedele og reparationsmuligheder	Ingen brugerservicebare dele. Kontakt teknisk support ved tabt adgangskode eller reparation.
Generelle oplysninger	Brugsanvisning tilgængelig på fransk, tysk, engelsk m.m. Firmwareopdatering via ABUS CMS.

Ofte stillede spørgsmål - TVHS20000S ABUS

Hvordan aktiveres dørvideomodul TVHS20000S for første gang?

Aktivering sker enten via skærmen på dørstationen ved at følge guiden (tildeling af en adgangskode på 8-16 tegn med mindst 2 typer tegn), eller via IP-netværket med ABUS IP Installer eller ABUS CMS-software.

Hvilken type kabel er nødvendig til installationen?

Til IP-varianten kræves et standard Ethernet-kabel (CAT5e eller højere) med PoE-strømforsyning. Til 2-ledervarianten skal du bruge et snoet par-kabel (24 AWG max. 35 m, 20 AWG max. 60 m, 18 AWG max. 60 m afhængigt af afstanden).

Hvordan nulstilles adgangskoden, hvis jeg har glemt den?

Nulstilling af adgangskoden kræver kontakt til ABUS tekniske support. Der er ingen manuel procedure beskrevet i vejledningen.

Kan jeg bruge ABUS Link Station-appen med dette modul?

Ja, TVHS20000S er kompatibel med ABUS Link Station-appen. Aktivér tjenesten i skærmindstillingerne, scan QR-koden og indtast bekræftelseskoden for at tilføje enheden.

Hvordan tilsluttes en eksisterende elektrisk dørlås?

Brug de indbyggede relæer (DOOR1 og DOOR2) på videomodulet. Konfigurer dem via ABUS CMS under 'IO Input/Output'. Overhold max. belastning på 2 A 30 VDC eller 0,5 A 125 VAC. Hvis dørlåsen overstiger, brug et eksternt relæ.

Kan dørvideomodul TVHS20000S bruges udendørs?

Ja, det er designet til udendørs installation (indgangsdør). Undgå dog direkte udsættelse for vejrlig som kraftig regn eller direkte sollys. Det anbefales at bruge en passende udendørs kasse.

Hvordan opdateres firmwaren på TVHS20000S?

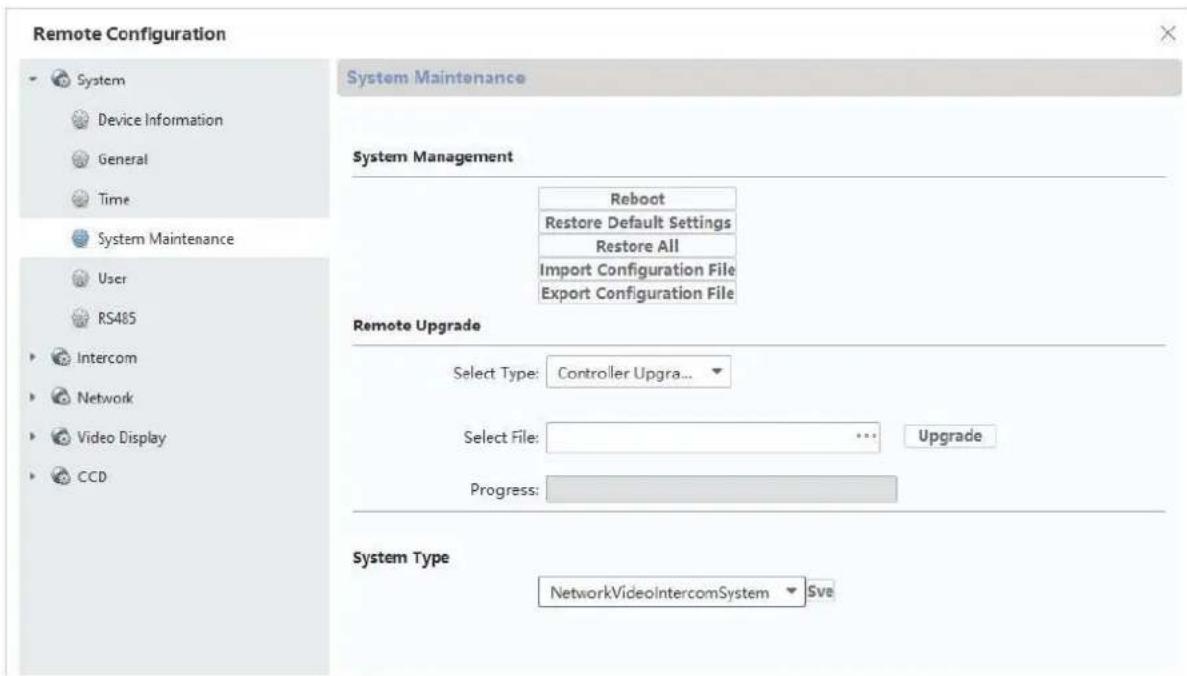

Brug ABUS CMS-softwaren. Log på modulet eksternt, gå til 'System Maintenance' og vælg den relevante firmware-fil. Afbryd ikke strømmen under opdateringen.

Kan jeg tilslutte flere sekundære indgange (havedør, kælder)?

Ja, op til 9 ekstra sekundære indgange. Tilslut hvert videomodul til netværket, aktivér det via CMS, og konfigurer derefter indgangsnummeret (1-9) og IP-adressen på hoveddørstationen.

Hvordan rengøres videomodulet?

Brug en ren, tør klud. Ved genstridige pletter, fugt let med varmt vand. Brug aldrig kemikalier eller væsker, der kan trænge ind i apparatet.

Er videomodulet kompatibelt med en ABUS NVR?

Ja, videobilledet kan integreres i en ABUS NVR via RTSP-protokollen. Brug stien 'Streaming/Channels/101' til hovedstrømmen og '102' til understrømmen, port 554.

BRUGSANVISNING TVHS20000S ABUS

MODUVIS Dørsamtaleanlæg TVHS20XXX(S)

Betjeningsvejledning

Version 06/2021 (V1.2)

CE

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!

DK Indledning

Kære kunde

Tak, fordi du har valgt at købe dette produkt.

TVHS20000 / TVHS20000S

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

TVHS20010 / TVHS20010S

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

TVHS20020 / TVHS20020S

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

TVHS20030 / TVHS20030S

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

TVHS20040

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

TVHS20200

Hermed erklærer ABUS Security-Center, at udstyret er i overensstemmelse med RED-direktivet 2014/53/EU. Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.abus.com/product/TVHS20200

TVHS20210

Hermed erklærer ABUS Security-Center, at udstyret er i overensstemmelse med RED-direktivet 2014/53/EU. Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.abus.com/product/TVHS20210

TVHS20220

Hermed erklærer ABUS Security-Center, at udstyret er i overensstemmelse med RED-direktivet 2014/53/EU. Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.abus.com/product/TVHS20220

TVHS10040 / TVHS20340

Udstyret opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU.

For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning!

Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse

Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder mangler eller unøjagtigheder, bedes du meddele os dette.

ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.

ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskade, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Vigtige sikkerhedshenvisninger

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader!

Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Kære kunde

Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dig, men også til at beskytte udstyret. Læs følgende punkter grundigt igennem:

• Der er ingen dele inde i produktet, som du skal vedligeholde. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis produktet åbnes/skilles ad.
• Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Væde eller for høj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brændbare gasser, dampe eller opløsningsmidler
- Kraftige vibrationer
- Kraftige magnetfelter f.eks. i nærheden af maskiner eller højttalere
- Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballage ligge og flyde! Plastikfolier/-poser, styropordele osv. kan være farligt legetøj for børn.
• Videoovervågningskameraet må af sikkerhedsmæssige årsager ikke komme i hænderne på små børn på grund af smådele, der kan sluges.
• Før ikke genstande gennem åbningerne ind i udstyrets indre
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for andet tilsluttet udstyr.
• Kontrollér udstyret for skader før idriftsættelsen. Tag ikke udstyret i drift, hvis det er beskadiget!
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge udstyret og bringe din sikkerhed i fare (elektrisk stød).

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra net- og lavspændingsstrømkredsen.

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekt og upprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.

Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt

Indholdsfortegnelse

1. KORREKT ANVENDELSE....301
2. SYMBOLFORKLARING....301
3. SYSTEMOVERSIGT 302

3.1 2- TRÅDET VARIANT.... 304
3.1.1 K OMPONENTER.... 304
3.1.2 A NBEFALEDE KABELTYPER 305
3.2 IP- NETVÆRKSVARIANT 305
3.2.1 K OMPONENTER.... 305
3.3 | INSTALLATIONSKOMPONENTER 306
3.4 S YSTEMVARIANTER.... 307

1. IDRIFTSÆTTELSE 312

4.1 K ABELF∅RING....312
4.1.1 | INSTALLATIONSH∅JDE 312
4.2 A KTIVERINGSMULIGHEDER / F∅RSTE TILDELING AF KODEORD 313
4.2.1 A KTIVERING VIA D∅RSTATIONSMONITOR 313
4.2.2 A KTIVERING VIA IP-NETVÆRK 316
4.2.3 N ULSTILLING AF KODEORD MONITOR/VIDEO-DORMODUL 316

1. BETJENING AF MONITOREN (2-TRÅDET OG IP)...... 317

5.1 L IVEBILLEDE 317
5.2 H OVEDSIDE OVERSIGT 318
5.2.1 M ENUPUNKT: OPKALDSINDSTILLINGER.... 323
5.2.2 WLAN- INDSTILLINGER 325
5.2.3 E TAGETASTER 326
5.2.4 ∅ VRIGE INDSTILLINGER 327
5.2.4.1 K ONFIGURATION – LOKALE INFORMATIONER 327
5.2.4.2 K ONFIGURATION – NETVÆRKSINDSTILLINGER 331
5.2.4.3 K ONFIGURATION – ADMINISTRATION AF UDSTYRET 332
5.2.4.4 K ONFIGURATION - STANDARDINDSTILLINGER 334
5.2.4 R ELÆKONFIGURATION 334
5.2.5 MICROSD-KORT 335
5.2.6 S PÄERRING AF SKÄERM.... 335
5.2.7 I INFORMATIONER OM UDSTYRET 335
5.2.8 T IDSINDSTILLING 335
5.2.9 G ENSTART UDSTYR 335
5.2.10 K ODEORDSINDSTILLINGER (PIN-KODE) 336
5.2.11 S YSTEMSPROG 337
5.2.12 | NDSTILLING AF LYSSTYRKE 337
5.2.13 E TAGETASTER 337
5.2.14 O PEN SOURCE LICENSINFORMATIONER 337

1. VEDLIGEHOLDELSE OG RENG∅RING 338

6.1 FUNKTIONSTEST 338
6.2 RENG∅RING 338

1. BORTSKAFFELSE......338

8. OPEN SOURCE LICENSHENVISNINGER.... 338

9. INSTRUKSER TIL INSTALLATION OG IBRUGTAGNING 339

9.1 B RUG SIKKERHEDSMODUL (TVHS10040/TVHS20340) 339

9.2 O PSÆTNING SIDEINDGANGE 341

9.3 O PSÆTNING AF UDVIDEDE RINGEKLOKKER (TVHS20020) TIL FLERFAMILIESHUS ...... 343

9.4 I NDSTILLING AF LYDSTYRKE PÅ D∅R-VIDEOMODULET (TVHS20000, TVHS20010)...... 346

9.5 T ILSLUTNING AF EN EKSISTERENDE D∅RKLOKKE 347

9.6 T ILSLUTNING AF EKSISTERENDE D∅RÅBNER PÅ D∅RSTATIONENS MONITOR 348

9.7 T ILSLUTNING AF ETAGERINGEKLOKKER TIL HOVEDMONITOREN 349

Dette MODUVIS dørsamtaleanlæg er et samtaleanlæg med videovisning af området ved døren. Anlægget kan bruges til en- og flerfamilieshuse. Takket være udvidelsesmonitorer i en boligenhed kan anlægget ligeledes bruges som samtaleanlæg (uden video) inden for boligenheden.

MODUVIS dørsamtaleanlægget er ikke et videoovervågningsanlæg og må ikke bruges som et sådant anlæg.

En anden anvendelse end beskrevet ovenfor kan medføre beskadigelse af produktet. Der er desuden andre farer. Enhver anden anvendelse er ikke korrekt og medfører tab af garantien eller garantiydelsen. Ethvert ansvar udelukkes. Dette gælder også, hvis der er foretaget ombygninger og/eller ændringer på produktet.

Læs betjeningsvejledningen fuldstændigt og omhyggeligt igennem, før produktet tages i brug. Betjeningsvejledningen indeholder vigtige informationer om montering og betjening.

2. Symbolforklaring

Symbolet med lynet i trekanten anvendes, når der er helbredsfare, f.eks. på grund af elektrisk stød.

Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige anvisninger i betjeningsvejledningen, som ubetinget skal overholdes.

Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

3. Systemoversigt

Dette dørsamtaleanlæg fås med to forskellige kabelføringsteknologier:

2-trådet variant: Kommunikationen og spændingsforsyningen sker via 2 tråde (1 par).

Kabelføringen foretages stjerneformet, det centrale punkt er en 2-trådet fordeler.

IP-variant: Kommunikationen og spændingsforsyningen sker via Ethernet-(netværks)-

kabel. Komponenterne understøtter Power-over-Ethernet (PoE) (efter ønske 12 VDC) Kabelføringen foretages stjerneformet, det centrale punkt er (PoE)-switchen.

Et basissystem består af IP-monitor og IP-videomodul.


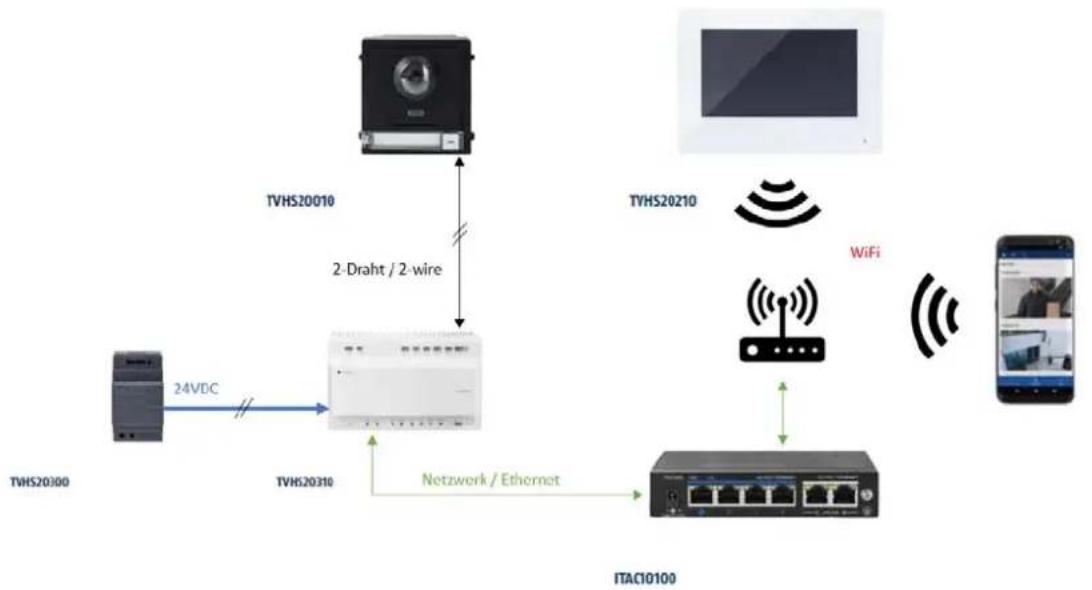

Begge systemvarianter kan bruges i blandet drift. Dette giver mulighed for en optimal tilpasning til forholdene på stedet.

Dette eksempel viser den blandede betjening af en hovedmonitor via 2-leder og en udvidelsesmonitor via WiFi.

Dette eksempel viser den blandede betjening af et videodørmodul via 2-leder med en hovedmonitor via WiFi.

3.1.2 Anbefalede kabeltyper

Vælg den kabeltype, der passer til afstanden mellem videomodul, fordeler og monitor.

3.2 IP-netværksvariant

3.2.1 Komponenter

TVHS20200 / TVHS20220IP 7"/10" PoE monitor	TVHS20000 / TVHS20000SIP videomodul	TVHS20020 / TVHS20020SRingeklokke-modul(6-taster)
TVHS20030 / TVHS20030SNummertastatur	TVHS20040Infomodul	TVHS10040 / TVHS20340Sikkerhedsmodul

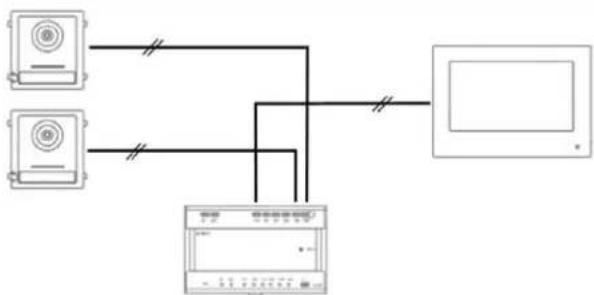

3.3 Installationskomponenter

Disse tilgængelige installationskomponenter kan bruges til både den 2-trådede samt IP-varianten af Moduvis video-dørsamtaleanlægget

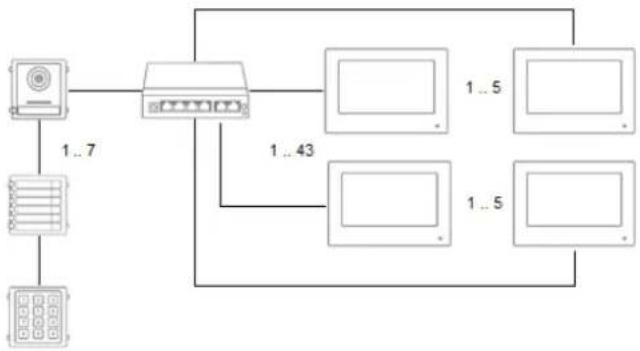

#	Teknologi / kabelføring	Systemopbygning Eksempel på	anvendelse
1	IP		Enfamiliehuse
2	IP		Enfamilieshus med app-adgang
3	IP		Enfamilieshus med indendørsudvidelses-monitorer
4	IP		Enfamilieshus med indendørsudvidelses-monitorer og sideindgange
5	IP		Flerfamiliehuse
6	IP		Flerfamilieshus med indendørsudvidelses-monitorer
7	IP		Flerfamilieshus med indendørsudvidelses-monitorer og nummertastatur-modul
8	IP		Flerfamilieshus med indendørsudvidelses-monitorer, nummertastatur-modul og belyst info-modul
9	2-trådet		Enfamiliehuse
10	2-trådet
11	2-trådet Enfamilieshus med		app-adgang
12	2-trådet Enfamilieshus med		indendørsudvidelses-monitorer
13	2-trådet		Enfamilieshus med indendørsudvidelses-monitorer og sideindgange
14	2-trådet		Flerfamiliehuse
15	2-trådet		Flerfamilieshus med indendørsudvidelses-monitorer
16	2-trådet		Flerfamilieshus med indendørsudvidelses-monitorer og nummertastatur-modul
17	2-trådet		Flerfamilieshus med indendørsudvidelses-monitorer, nummertastatur-modul og belyst info-modul
18	2-trådet / IP		Kombination af 2-trådet og IP-teknologi:Indendørsudvidelses-monitor via WiFi-tilknytning

HENVISNING:

BEMÆRK:Alle monitorer og dør-videomoduler vises enkeltvist i netværket og har egen IP-adresse. Her har det ingen betydning, om systemerne tilsluttes via PoE-netværk eller i forbindelse med den 2-trådede variant til den "2-trådede fordeler". Monitoren "TVHS20200 / TVHS20220" kan desuden integreres i netværksstrukturen via WLAN.

BEMÆRK:Hver terminalenhed skal forbindes direkte til distributionsenheden. Videresendelse fra en skærm til den næste er ikke tilladt.

4. Idriftsættelse

4.1 Kabelføring

Detaljerede instrukser vedr. kabelføringen fremgår af de kvikguider, der følger med produkterne.

4.1.1 Installationshøjde

Installationshøjden på videomodulet TVHS20000(S) eller TVHS20010(S) bør ikke være mindre end 1,40 m (øverste kant). Ellers kan det ske, at folk, der står for tæt på videomodulet, ikke kan genkendes af deres ansigt.

4.2 Aktiveringsmuligheder / første tildeling af kodeord

4.2.1 Aktivering via dørstationsmonitor

1) Etabler systemets strømforsyning, og kontroller, at dørstationen ligeledes befinder sig i det samme netværk.

Tildel et kodeord ved den første opsætning af monitoren. Dette kodeord bruges ligeledes automatisk til aktiveringen af dørstationen. Kodeordet skal også bruges til monitorens kodeordsbeskyttede område.

• 8-16 tegn
• Gyldige tegn: Tal, små bogstaver, store bogstaver, specialtegn ( ! \$ % & / ( ) = ? + - )
• der skal bruges 2 typer tegn

2) Vælg det ønskede sprog, og bekræft med tasten "FORTSÆT".

<	Assistent sprog 1/4
English
Deutsch
Italiano
Français
Hollandske

Firmware udgivelsesnote

Funktion: Hollandsk

Videomodul (THVS20000(S) / TVHS20010(S)): V2.2.3_build_201029

Skærm (TVHS20200 / 210 / 220): V2.1.2_build_201029

3) Vælg nu mellem DHCP / fast IP-adresse. Det anbefales på det kraftigste, at hver enkelt enhed tildeles en fast IP-adresse, da der ellers under visse omstændigheder tildeles en ny IP-adresse ved strømsvigt, hvilket kan føre til alvorlige problemer i systemet.

	Assistent-netværk 2/4
DHCP
Lokal IP 192.168.0.11

Subnetmaske	255.255.255.0
Gateway	192.168.0.1

Bemærk

Når du trykker på kontakten for DHCP-funktionen, springer kontakten først til højre og derefter til venstre igen.

I dette øjeblik opnås en IP-adresse fra DHCP-serveren, som derefter indstilles som en fast IP-adresse i enheden.

4) Vælg den type monitor, som du ønsker at opsætte.

	Assistent-netværk 3/4
Indendørsstation type	Indendørsstation	>
Etage	0
Lejlighedsnr.	1

Indendørsstation:

Monitoren bliver hovedmonitoren for et dørsamtaleanlæg. Her har det ingen betydning, om der opsættes et enfamilies- eller et flerfamilieshus. En lejligheds hovedmonitor skal altid opsættes med typen "indendørsstation". Hvis du kun bruger én ringeklokke og én lejlighed, bliver lejlighedsnummeret stående på "1". Når der bruges flere lejligheder / hovedmonitorer, skal lejlighedsnumrene tilpasses.

Eksempel: Lejlighed 1 => lejlighedsnummer 1 Lejlighed 2 => lejlighedsnummer 2 (osv...)

Kun på den måde kan ringeklokkerne tildeles de forskellige parter.

Bemærk: En hovedmonitoren (indendørsstation) skal altid forbindes med hoveddørstationen i systemet.

Indendørsudvidelse:

Monitoren bruges som udvidelsesmonitor i et system for at udstyre andre rum i et hus. Alle udvidelsesmonitorer tilknyttes hovedmonitoren og viser de samme funktioner som hovedmonitoren, när der ringes på døren.

Du kan knytte maks. 5 ekstra monitorer til en hovedmonitor. (Nr. 1-5). Der kan desuden tildeles et "værelsesnavn". Dette vises automatisk under "kontakter" på de andre monitorer i systemet.

Bemærk: En udvidelsesmonitor (indendørsudvidelse) skal altid forbindes med hovedmonitoren i systemet!

Ved installationstypen "indendørsudvidelse" står følgende menupunkter til rådighed på monitoren. Disse kan kun indstilles/åbnes på systemets hovedmonitor:

• Slå "automatisk modtagelse af opkaldet" via telefonsvareren til/fra.
• Aflyt beskeder fra telefonsvareren
• ABUS LINK Station app – Menu
• Tilføj netværkskameraer
• Konfiguration af netværksadresse og indstilling af fabriksindstillinger på slutudstyr

5) "Assistent-forbundet udstyr"

	Assistent-forbundet udstyr
Søg efter serienummer
ABUS artikelnummer	IP-adresse	Firmwareversion	Aktivér
ABUS artikelnummer	IP-adresse	Firmwareversion	Aktivér
ABUS artikelnummer	IP-adresse	Firmwareversion	Aktivér

Her ses det tilgængelige netværksudstyr i TVHS20xxx dørstations-serien.

Hvis en hovedmonitor skal opsættes, skal hoveddørstationen vælges her. Hvis en indendørsudvidelse skal opsættes, skal hovedmonitoren vælges her.

Her kan du ligeledes "aktivere" dørstationen. Hovedmonitoren aktiverer derefter automatisk den dørstation, der har samme kodeord som monitoren.

Vælg hoveddørstationen i listen, og klik på "Aktivér". Efter aktiveringen skal du vælge dørstationen. Der vises et grønt bekræftelsesflueben ved venstre side af listen. Dørstationen er nu aktiveret og forbundet.

Hvis der ikke er fundet noget udstyr i netværket, skal du kontrollere, at dørstationen befinder sig i samme netværk og forsynes med strøm.

Udstyrets IP-indstillinger åbnes med det relevante "tandhjul". På den måde kan dør-videomodulets IP-adresse tilpasses.

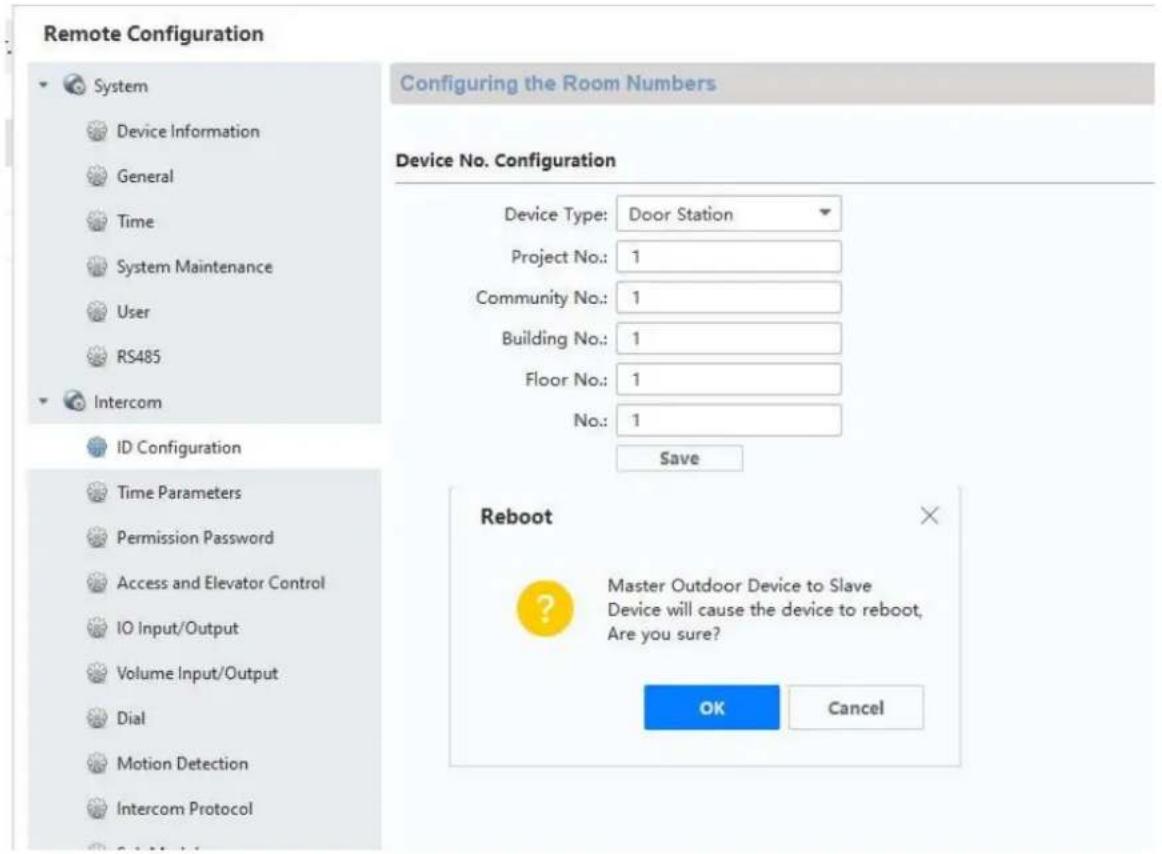

Hvis du vil tilføje andre sideindgange ud over én dør, skal du skifte til kapitel "9.2 Opsætning sideindgange" under Instrukser til installation og ibrugtagning.

4.2.2 Aktivering via IP-netværk

Installer og start ABUS IP Installer, som findes på ABUS' hjemmeside www.abus.com under det enkelte produkt.

Alt forbundet udstyr skulle nu komme frem på listen, eventuelt endnu ikke med den IP-adresse, der passer til destinationsnetværket.

Som det første skal udstyret aktiveres, dvs. der skal tildeles et sikkert kodeord til hovedbrugeren "admin". Et sikkert kodeord skal opfylde mindst følgende krav:

• 8-16 tegn
• Gyldige tegn: Tal, små bogstaver, store bogstaver, specialtegn (! \$ % & / ( ) = ? + - )
• Der skal bruges mindst 2 typer tegn

Kameraet IP-indstillinger kan ændres via IP Installer.

Knappen "Browser" står ikke til rådighed blandt dørsamtaleanlæggets komponenter, da disse ikke har deres egen webserver.

Programmeringen af komponenterne kan i høj grad foretages via dørsamtaleanlæggets monitor. For mere komplekse systemopbygninger er det dog nødvendigt med en programmering via CMS-softwaren (integrering af en komponent som IP-udstyr, åbn menupunktet "Fjernkonfiguration").

Aktiveringen i IP-netværket kan ligeledes foretages via ABUS CMS-softwaren.

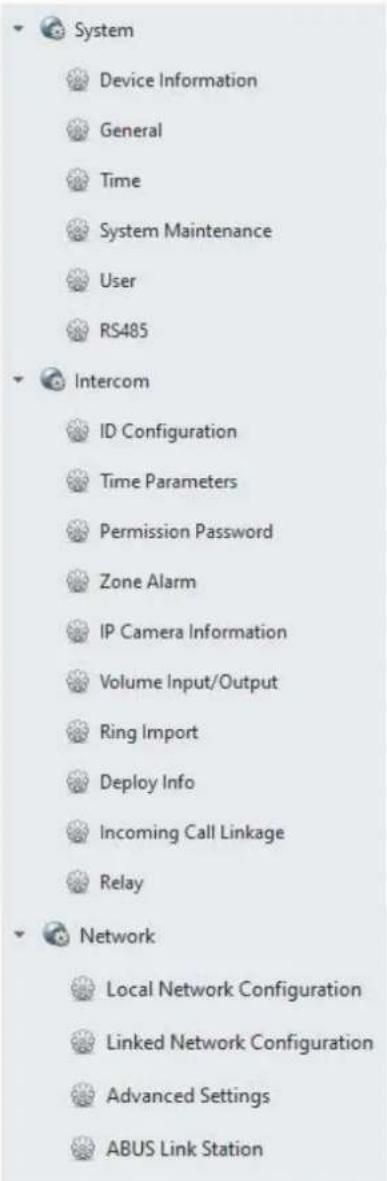

ABUS CMS-softwaren er ligeledes nødvendig til visse avancerede opsætningstrin.

4.2.3 Nulstilling af kodeord monitor/video-dørmodul

Hvis du ønsker at nulstille kodeordet til monitor eller video-dørmodul, bedes du kontakte vores tekniske support.

5. Betjening af monitoren (2-trådet og IP)

5.1 Livebillede

Knap / visning Beskrivelse
	Besvarer opkaldet og åbner video-/taleforbindelsen.
	Afslutter opkaldet og lægger på.
	Gemmer et snapshot af det aktuelle videobillede
	Åbner dørene. Hvis der bruges flere relæudgange på samme tid, er der op til 3 nøglesymboler. (2x dørrelæ i dør-videomodul, 1x dørrelæ på monitor).Hjælp til tilslutning af en døråbner til relæet eller til anvendelse af sikkerhedsmodulet TVHS10040 findes i afsnitInstrukser til installation og ibrugtagning i kapitel"9.8 Tilslutning af elektrisk døråbner til videomodulet (inkl. "havelåge")" og"9.1 Brug sikkerhedsmodul (TVHS10040/TVHS20340)"

5.2 Hovedside oversigt

ABUS 14:25 Onsdag 18. marts 2020 Lejlighedsnr.: 1 Opkald Besked Livebillede Standby

Knap / visning Beskrivelse
Klokkeslæt Visning af klokkeslæt	Ved at trykke én gang på visningsfeltet åbnes dialogen til indstilling af dato og klokkeslæt.
Ugedag / dato Visning af den aktuelle ugedag	Visning af datoen
Lejlighedsnummer Visning af det konfigurerede lejlighedsnummer for denne indendørsstation.Der er mulighed for maks. 49 lejligheder pr. system.
[ Opkald ] Etabler samtale til indendørsstationen eller indendørsudvidelsen.Vis / administrer kontakterSe opkaldsprotokol (inkl. informationer om ringestation, enkeltbillede, dato og klokkeslæt)
[ Besked ] Informationer om bemærkninger, meddelelser fra besøgende og enkeltbilleder fra svarene
[ Livebillede ] Vis livebillede fra tilsluttede dørstationer samt konfigurerede netværkskameraer
[ Indstillinger / tandhjul ] Generelle opkaldsindstillinger: Ringetone, ringetonens varighed, opkaldets varighed, omstilling af opkaldet, mikrofonens lydstyrke, ringetonens lydstyrke, samtalens lydstyrke, tastetonen, automatisk modtagelse af opkald, forstyr-ikke-modusWLAN-indstillinger for monitoren (må kun bruges ved IP-varianten!)

Knap / visning Beskrivelse
Klokkeslæt Visning af klokkeslæt	Ved at trykke én gang på visningsfeltet åbnes dialogen til indstilling af dato og klokkeslæt.
Ugedag / dato Visning af den aktuelle ugedag	Visning af datoen
Lejlighedsnummer Visning af det konfigurerede lejlighedsnummer for denne indendørsstation.Der er mulighed for maks. 49 lejligheder pr. system.
[ Opkald ] Etabler samtale til indendørsstationen eller indendørsudvidelsen.Vis / administrer kontakterSe opkaldsprotokol (inkl. informationer om ringestation, enkeltbillede, dato og klokkeslæt)
[ Besked ] Informationer om bemærkninger, meddelelser fra besøgende og enkeltbilleder fra svarene
[ Livebillede ] Vis livebillede fra tilsluttede dørstationer samt konfigurerede netværkskameraer
[ Indstillinger / tandhjul ] Generelle opkaldsindstillinger: Ringetone, ringetonens varighed, opkaldets varighed, omstilling af opkaldet, mikrofonens lydstyrke, ringetonens lydstyrke, samtalens lydstyrke, tastetonen, automatisk modtagelse af opkald, forstyr-ikke-modusWLAN-indstillinger for monitoren (må kun bruges ved IP-varianten!)
	Andre udstyrsindstillinger: Konfiguration (system), relæets reaktion, microSD-kort, klokkeslæt, skærmens lysstyrke.
[ Standby ] Deaktivér straks skærmen

Opkald

Start opkald mellem lejligheder eller udvidelsesmonitorer. Her kan der ligeledes oprettes kontakter. Der oprettes automatisk en indendørsudvidelse.

	*Indtast telefonnummer (0-0 for indendørsstation, 0-1indendørsstation udvidelse nr. 1)
1	2	3	-
4	5	6	0
7	8	9

Kontaktliste

Her kan du redigere eller slette oprettede brugere. Tryk på kontaktlinjen i 3 sekunder for at slette. Derefter vises en menu til sletning af kontakter.

	Kontaktliste
Room 1

Opkaldsprotokol

Viser de indgående opkald / når der ringes på døren. Desuden kan man få direkte adgang til et snapshot.

	Opkaldsprotokol
	Hoved-dørstation		14-03-2020 11:21:08
	Hoved-dørstation		14-03-2020 10:55:37
	Hoved-dørstation		14-03-2020 10:55:37
	Hoved-dørstation		14-03-2020 10:55:37
	Hoved-dørstation		14-03-2020 10:55:37
	Hoved-dørstation		14-03-2020 10:55:37
	Hoved-dørstation		14-03-2020 09:55:37

Bemærk

<	Bemærk
Ingen henvisning		...

Meddelelser fra besøgende (telefonsvarer)

Her kan du, hvis funktionen er tilgængelig og aktiveret, aflytte lydbeskederne fra telefonsvareren.

	Meddelelser fra besøgende
Nr.1		14-03-202010:47:35
Nr.2		13-03-202014:47:39
Nr.3		13-03-202014:26:06

Optagelsesprotokol

Her finder du en oversigt over billeder sorteret efter dage

D2H41	Opkaldsindstillinger
Ringetone Ringetone 6				>
Aktiver ringetone
Ringetonens varighed			30 s
Opkaldets varighed			30 s
Omsilling af opkaldet			0 s
Mikrofonlydstyrke			10 %
Ringetonens lydstyrke (monitor)			70 %
Samtalens lydstyrke			10 %
Tastetone
Automatisk modtagelse af opkald
Umiddelbar automatisk accept
Forstyr-ikke-modus		Indendørsstation			>
Forstyr ikke		Hele dagen			>

Knap / visning Beskrivelse
Ringtone (1~6): Vælg mellem de 6 standardringetoner.
Aktiver ringtone: Her kan du aktivere eller deaktivereringetonen.
Ringtonens varighed (1~60 s):	Bestemmer ringtonens varighed ved et indgående opkald. Efter den definerede tid deaktiveres ringtonen automatisk. Opkaldeter fortsat aktivt.
Opkaldets varighed (1~60 s):	Bestemmer opkaldets varighed. Efter den indstillede tid afsluttes det indgående opkald automatisk.
Omostilling af opkaldet (0~20 s):	Omostilling af opkaldet forssinker opkaldet til ABUS Link Station appen. Eksempel: 10sekunder. Når der er ringet på døren, ringer dørstationens monitor omgående, men der rings til ABUS Link Station med en forsinkelse på 10 sekunder.
Mikrofonens lydstyrke (0~100 %):	Indstil her mikrofonens lydstyrke på monitoren.Jo flere procent, jo højere (følsommere) er mikrofonen på monitoren.
Ringtonens lydstyrke (monitor) (0~100 %):	Indstil her ringetonens lydstyrke på monitoren.
Samtalens lydstyrke (10~100 %):	Indstil her den ønskede samtalelydstyrke på monitoren
Tastetone: Aktiver tastetonen ved at trykke på monitorens touchskærm.
Automatisk modtagelse af opkald:	Hvis funktionen er aktiveret, accepterer dørtelefonsystemet opkaldet med telefonsvareren, efter at opkaldet er udløbet (ringetiden).
Umiddelbar automatisk accept Når funktionen er aktiveret, tager dørsamtaleanlægget automatisk mod opkaldet med det samme via telefonsvareren, når det ringer på døren.Når funktionen er deaktiveret, vil telefonsvareren automatisk tage mod opkaldet efter den indstillede opkaldsvarighed.
Forstyr-ikke-modus: Indendørsstation:	Opkald fra dørstationer og udvidelsesmonitorer tilladt. Opkald fra andre lejligheder tillades ikke.For at tillade opkald fra lejligheder skal funktionen "Forstyr ikke" sættes på "Deaktiveret".Alle:Alle opkald afvises. (Opkald fra dørstation, udvidelsesmonitor eller anden lejlighed)
Forstyr ikke: Deaktiveret, hele dagen, tidsplan (dagligt fra-til time/minut). Bestemmer, i hvilken periode funktionen "Forstyr ikke" er aktiv.

Firmware udgivelsesnote

Funktion: Autosvar, ∅jeblikkelig autosvar

Videomodul (THVS20000(S) / TVHS20010(S)): V2.2.3_build_201029

Skærm (TVHS20200 / 210 / 220): V2.1.2_build_201029

Hvis du fortsat vil bruge en (allerede eksisterende) ringeklokke / dørklokke, skal du gå til kapitel "9.5 Tilslutning af en eksisterende dørklokke" i afsnittet Instrukser til installation og ibrugtagning.

For at få informationer om ændring af lydstyrken fra video-dørmodulet skal du gå til kapitel "9.4 Indstilling af lydstyrke på dør-videomodulet (TVHS20000, TVHS20010)".

For at indstille dine egne ringetoner i monitorerne skal du gå til kapitel "9.9 Tilpasning af egne ringetoner på dørstationens monitor".

5.2.2 WLAN-indstillinger

	WLAN-indstillinger
MAX MUSTERWLAN

Knap / visning Beskrivelse
Aktivering/deaktivering	Aktivér/deaktivér monitorens WLAN-interface
WLAN-netværksliste	Her finder du de tilgængelige WLAN-netværk i nærheden af dig. Hvis du vælger en registrering, opfordres du til at indtaste kodeordet til WLAN. Når forbindelsen etableret, vises et grønt bekræftelsesflueben i listen foran det valgte netværk.
W-LAN Info Icon	Her ser du WLAN-parametrene som netværksnavn, signalniveau og IR-parametre.Hvis du klikker på "AFBRYD", afbrydes monitoren fra WLAN.

5.2.3 Etagetaster

	Etagetaster
		Til/fra

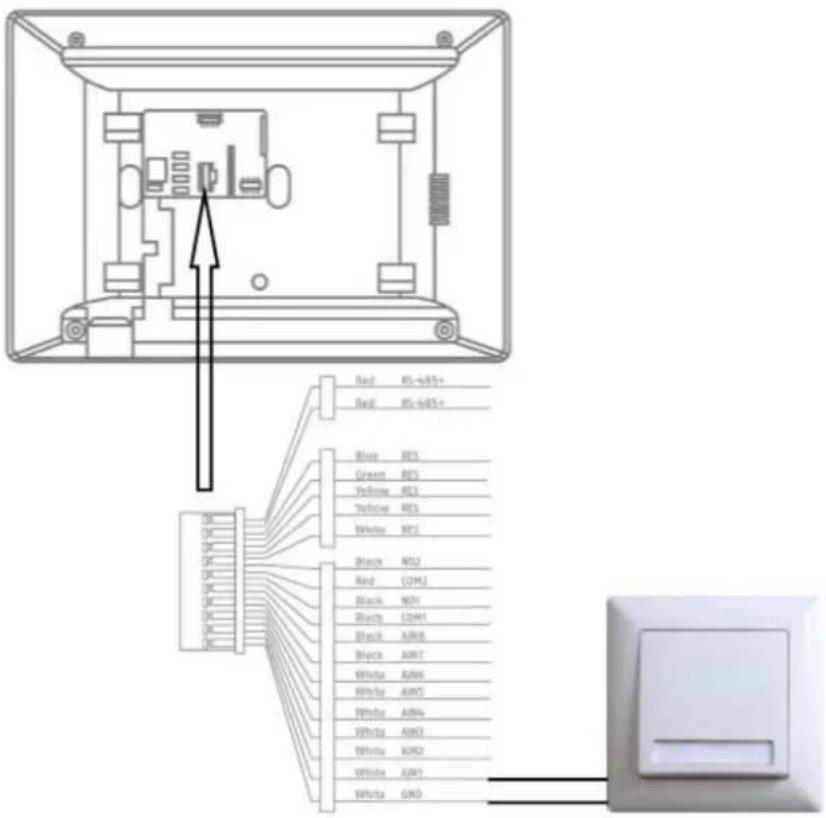

Etagetasten tilsluttes direkte til monitoren via de kabelforbundne indgange og gør det muligt at ringe på direkte ved lejlighedens dør. Denne funktion bruges overvejende i flerfamilieshuse. Her er hoveddørstationen monteret forneden ved hovedindgangen. Alle lejligheder har dog også en direkte ringeklokke ved lejlighedsdøren. Etagetastens ringetone adskiller sig fra den normale ringetone fra video-dørmodulet.

Knap / visning Beskrivelse
Linje 1 – linje 8	Beskriver, hvilken indgang på monitoren der bruges til etagetasten. Normalt bruges indgang 1 (linje 1).
NO / NC	Normally Open / Normally Closed. Her bestemmes det, om ringeklokken ved lejlighedsdøren er en åbner- eller en lukkerkontakt. Som regel er det en "NO"-kontaktafbryder.

Du finder yderligere informationer i afsnittet Instrukser til installation og ibrugtagning i kapitel "9.7 Tilslutning af etageringeklokker til hovedmonitoren".

5.2.4 ∅vrige indstillinger

5.2.4.1 Konfiguration – Lokale informationer

<	Lokale informationer
Lejlighedsnr.				1
Livebilledets varighed		30 s
Indstillinger ABUS Link Station-tjenesten				>
Synkronisering af tid				>
Sommertid				>
Assistent				>

Dette område er beskyttet med kodeord. Indtast kodeordet til første opsætning.

Bemærk: Ved installationstypen "indendørsudvidelse" står følgende menupunkter til rådighed på monitoren. Disse kan kun indstilles/åbnes på systemets hovedmonitor:

• Slå "automatisk modtagelse af opkaldet" via telefonsvareren til/fra.
• Aflyt beskeder fra telefonsvareren
• ABUS LINK Station app – Menu
• Tilføj netværkskameraer
• Konfiguration af netværksadresse og indstilling af fabriksindstillinger på slutudstyr

Installationstype: Valgmuligheder: Indendørsstation, indendørsudvidelse

Indendørsstation: Dørsamtalesystemets monitor inden for en lejlighed

Indendørsudvidelse: maks. 5 yderligere monitorer kan forbindes i en lejlighed

Eksempel: Videomodul + indendørsstation + 5 indendørsudvidelser

Lejlighedsnr.: Dette er det maksimale antal indendørsstation-monitorer, der kan forbindes med 8 ringeklokkeudvidelser via et dør-videomodul. Dette maks. antal er på 49 indendørsstation-monitorer eller 49 lejligheder.

+ ... 1-8 ... (giver 49 ringeklokker)

Kun ved indstilling "Indendørsudvidelse":

Nr. (1\~5): Konfiguration af nummeret på indendørsudvidelsen. Der er mulighed for maks. 5 udvidelsesmonitorer.

Værelsesnavn: Betegnelse for det rum, hvor udvidelsesmonitoren befinder sig.

Livebilledets varighed (10\~60 s): Varigheden af visningen af det manuelt rekvirerede livebillede fra et dør-videomodul eller tilsluttet IP-kamera. (kan åbnes via hovedside / livebillede)

Du finder informationer vedr. opsætning af flere ringeklokker i flerfamilieshuse i afsnittet Instrukser til installation og ibrugtagning i kapitel "9.3 Opsætning af udvidede ringeklokker (TVHS20020) til flerfamilieshus".

Indstillinger ABUS Link Station tjenesten:

ABUS Link Station funktionen bruges til enkel opsætning og tilslutning af en smartphone app med dørsamtalesystemet. Der kræves kun få trin. Der skal være en aktiv internetforbindelse til dørstationen.

Denne menu findes kun på en monitor med indstillingen "indendørsstation" (hovedmonitor).

Aktivér denne funktion, hvis du vil bruge app-adgangen på dørsamtaleanlægget.

Fremgangsmåde:

1. Installér ABUS Link Station appen (lite/pro) (Android/iOS)
2. Klik i appen på "Tilføj udstyr" og "Scan QR-kode".
   3 Scan QR-koden, som er vist på indstillingssiden til ABUS Link Station. Alle indendørsstations-monitorer har deres egen QR-kode.
3. Under opsætningen skal verificeringskoden indtastes. Denne kan også ses på opsætningssiden og kan ændres efter ønske.

En QR-kode kan kun føjes til en ABUS Link Station konto. Andre konti kan have adgang til dørsamtaleanlægget via aktivering.

	Indstillinger ABUS Link Station-tjenesten
Aktivér ABUS Link Station
Verifikationskode		xxxxx
ABUS Link Station serverstatus		Forbundet

Synkronisering af tid: Aktivér tidsindstillingen via NTP-protokollen.

Intervallet bestemmer opdateringsfrekvensen i minutter.

Feltet IP-adresse giver mulighed for indtastning af en NTP-serveradresse eller en IP-adresse.

Portnummeret er fastlagt til 123 (standardport til NTP-protokollen.)

Vælg tidszonen, hvor dørsamtaleanlægget befinder sig (normalt GMT+01:00)

	Tidssynkronisering
Aktivér NTP
Synkroniser interval		60
IP-adresse		ntp.org
Port-nr.		123
Tidszone		(GMT+1:00 Amsterdam, Berlin, Rom, Paris)	>

Sommertid: Indtastning af detaljer vedr. skift mellem sommertid og normaltid.

	Sommertid
	Aktiver sommertid
Starttidspunkt		Marts sidste uge søndag 2:00	>
Sluttidspunkt		Oktober sidste uge søndag 3:00	>
Forskydning		60 min.	>

Assistent: Genstart af installationsassistenten. Følgende trin gennemgås ved

assistenten:

a) Sprogindstilling
b) Netværksindstilling (trådforbundet interface)
c) Monitorens installationstype eller funktionsmåde
(indendørsstation eller indendørsudvidelse) og lejlighedsnummer
d) Udstyrets forbindelse til monitoren.

Hvis indendørsstation-> tildeling af et dør-videomodul

Hvis udvidelse -> Tildeling af en hovedmonitor

(indendørsstation)

5.2.4.2 Konfiguration – netværksindstillinger

Denne menu beskriver indstillingerne til de trådforbundne netværksinterfaces

	Netværksindstillinger
DHCP
Lokal IP		192.168.0.11
Subnetmaske	255.255.255.0
Gateway	192.168.0.1
DNS-adresse	192.168.0.1
DNS-adresse 2		194.25.2.129

Knap / visning Beskrivelse
DHCP SIå DHCP til/fra. Det anbefales på	detkraftigste at indstille alle dørsamtalesystemetskomponenter på en fast IP-adresse.
Lokal IP Indstil her den lokale IP for udstyret
Subnetmaske Indstil her subnetmasken for udstyret
Gateway Indstil her gatewayen for udstyret	Normaltbruges routerens IP her.
DNS-adresse Indstil udstyrets DNS-adresse	her. Normaltbruges routerens IP her.
DNS-adresse 2	Indstil alternativt udstyrets DNS-adresse her.Normalt bruges routerens IP her.

5.2.4.3 Konfiguration – administration af udstyret

<	Udstyrsadministration		+
Hoved-dørstation		192.168.0.26

Denne menus funktion adskiller sig grundlæggende mellem indendørsstation og indendørsudvidelse. Her kan du ændre udstyrets tildelinger.

Vigtigt:

En udvidelsesmonitor for et system skal altid forbindes med systemets hovedmonitor.

- Tilføjelse af yderligere IP-netværkskameraer til en livevisning. For at gøre det skal du klikke øverst til højre på symbolet "+" og vælge "Privat protokol" for et ABUS netværkskamera.

Indendørsudvidelse: - Tildeling af indendørsstation (hovedmonitor)

I denne menu kan du desuden udføre følgende interaktioner:

• Indstilling af dørstationernes netværksparametre (DHCP, IP-adresse osv.)
• Nulstilling af dørstationerne til fabriksindstilling

For at tilføje et ABUS netværkskamera til systemet skal du klikke på "+" symbolet øverst til højre under "Tilføj udstyr".

Vælg "Privat protokol" til ABUS kameraer, og tildel et valgfrit navn til udstyret. Desuden skal kameraets IP-adresse i netværket samt RTSP-porten (standard 554) bruges til integreringen. Til sidst skal du igen indtaste brugernavnet og kodeordet til dit netværkskamera.

Listen over kompatible ABUS netværkskameraer findes på www.abus.com.

Indstilling af netværksparametrene for videodørmodulet

Indstillinger for dørstation
192.168.0.26
255.255.255.0
192.168.0.1
DHCP
Mikrofonlydstyrke	70%
Lydstyrke til ringetone	70%
Opkaldslydstyrke	70%
Abort	OK

	adressedata fra DHCP-serveren. Afbryderen går derefter tilbage til venstre. De modtagne IP-adressedata indstilles derefter som faste data. Der er ingen yderligere automatisk forespørgsel om dataene.
Mikrofonlydstyrke:	Indstilling af mikrofonens følsomhed i videodørmodulet
Lydstyrke for ringtone:	Indstilling af lydstyrken for ringetonen efter at have trykket på bjælken på videodørmodulet

Opkaldslydstyrke: Indstilling af lydstyrken under et opkald på videodørmodulet

Udfører en nulstilling til fabriksindstillingerne for videodørmodulet

Alle indstillinger for videodørmodulet kan nulstilles her via hovedskærmen.

Gendanne alle standardparametre?
Abort	OK

5.2.4.4 Konfiguration - standardindstillinger

Standardindstillinger: Nulstiller monitoren til standardindstillinger. Aktivering/kodeord bevares.

5.2.4 Relækonfiguration

	Relækonfiguration
		Relæ 1
Varighed				3 s
Interval				5 s
	Relæ 2

Under "Relækonfiguration" konfigureres monitorens egne to relæer. Konfigurationen i denne menu har ingen påvirkning på video-dørmodulets relæer.

Relæudgangene sidder på monitorens bagside og kan tilsluttes via det medfølgende breakout-kabel. Placeringen er trykt på bagsiden af monitoren.

Relæ 1 sættes mellem COM1 og NO1, relæ 2 tages ud ved COM2 og NO2.

Knap / visning Beskrivelse
Relæ 1 Aktiverer / deaktiverer funktionen på	en ekstra(eller allerede eksisterende) ringeklokke. Relæ 1 på monitoren udløses parallelt med et opkald.
Varighed Bestemmer varigheden for, hvor længe relæettil den ekstra dørklokke udløses, når der rings på døren.
Interval Bestemmer intervallet, i hvilket relæet udløserden ekstra dørklokke, når der rings på døren,i den indstillede "varighed".
Relæ 2 Aktiverer / deaktiverer den ekstra	udgang påmonitoren (f.eks. til en døråbner pålejlighedsdøren på den enkelte etage). Når funktionen er aktiveret, vises endnu et"nøglesymbol" med påskriften "3" på den lokale monitor.

For yderligere informationer læs kapitel "9.6

Tilslutning af eksisterende døråbner på

Tilslutning af en eksisterende dørklokke" i afsnittet

Her finder du ligeledes informationer om følgende emne: "9.8 Tilslutning af elektrisk døråbner til videomodulet (inkl. "havelåge")"

5.2.5 microSD-kort

Knap / visning Beskrivelse
Formatering	Vigtigt! Hele microSD-kortet formateres, og dataene på det slettes.
Afinstallering	Deaktiverer microSD-kortet, derefter finder der ingen optagelse sted. Du kan tage microSD-kortet ud uden problemer.

5.2.6 Spærring af skærm

Spærrer skærmen i 30 sekunder. I denne periode kan touchpanelet deaktiveres og evt. rengøres

5.2.7 Informationer om udstyret

Her finder du monitorens firmwareversion samt model og serienummer på dit udstyr. Vedr. vejledning om opdatering bedes du gå til kapitel "ABUS CMS-software: Firmwareopdatering" i afsnittet Instrukser om installation og ibrugtagning.

5.2.8 Tidsindstilling

Her kan du indstille monitorens klokkeslæt/dato manuelt. Alternativt kan du klikke direkte på klokkeslættet på hovedskærmen.

5.2.9 Genstart udstyr

Genstarter monitoren.

5.2.10 Kodeordsindstillinger (PIN-KODE)

Bemærk: Her har du brug for tastaturet til indtastning af PIN-KODE TVHS20030(S).

Her kan du indstille en 6-cifret nøgle, som så gælder for åbning af døre via tastaturet. PIN-koden er altid 6-cifret.

• dvs. fra denne firmware kan PIN-koden indstilles individuelt for hver lejlighed.
• Det er nu muligt at ændre og slette lejlighedsafhængige PIN-koder

Lokalt på monitoren kan der indtastes en PIN-KODE. Tre yderligere koder kan indtastes ABUS CMS-softwarens fjernkonfiguration. Der står altså maks. 4 forskellige PIN-koder til rådighed. For at tilføje en kode via ABUS CMS-softwaren skal du åbne dør-videomodulets fjernkonfiguration og vælge menupunktet "Intercom" og "Permission password". PIN-koderne gemmes generelt i videomodulet og ikke i tastaturet.

Vælg det ønskede sprog.

5.2.12 Indstilling af lysstyrke

Her kan du indstille monitorens lysstyrke i området fra 0 - 100 %.

5.2.13 Etagetaster

Aktiverer eller deaktiverer etagetaster-funktionen. Når funktionen er aktiveret, vises der på højre side endnu et menupunkt under "WLAN"-symbolet. Nu står etagetaster-funktionen til rådighed og kan bruges via monitorens kabelforbundne indgange. Du finder ydeligere forklaringer i "9.7

Tilslutning af etageringeklokker til hovedmonitoren" i afsnittet Instrukser til installation og ibrugtagning

5.2.14 Open Source licensinformationer

Læs Open Source licensinformationerne i slutningen af dette dokument.

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset.

Hvis det må antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift.

Det må antages, at drift ikke længere er mulig uden fare, hvis

• Udstyret har synlige skader
• Udstyret ikke længere fungerer
  • Udstyret har været opbevaret i længere tid under ugunstige forhold
• Udstyret har været udsat for belastninger under transporten

Vær opmærksom på følgende:

Produktet er vedligeholdelsesfrit for dig. Der er ingen dele inde i produktet, som du skal kontrollere eller vedligeholde – åbn det aldrig.

6.2 Rengøring

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsninger kan kluden fugtes let med lunkent vand.

Sørg for, at der ikke kommer væsker ind i apparatets indre. På den måde ødelægges udstyret. Anvend ikke kemiske rengøringsmidler. På den måde kan husets overflade blive angrebet.

7. Bortskaffelse

Udstyr med dette mærke må ikke bortskaffes sammen med husholdningsaffaldet. Bortskaf produktet iht. de gældende lovmæssige bestemmelser, när dets levetid er afsluttet.

Kontakt din forhandler, eller bortskaf produkterne hos den kommunale genbrugsstation for el-skrot.

8. Open Source licenshenvisninger

Produktet indeholder softwarekomponenter, der er licenseret af rettighedsindehaverne som gratis software eller open source-software (i det følgende benævnt "OSS"). De tilsvarende licenser er vedlagt produktet i trykt form og / eller kan fås adgang via en grafisk brugergrænseflade. Du kan erhverve brugsrettigheder i det omfang, der er reguleret der direkte fra rettighedsindehaverne. Open source-licenser har forrang for alle andre licensbetingelser og kontraktlige aftaler med ABUS i relation til de tilsvarende OSS-softwarekomponenter, der er indeholdt i produktet. Generelt kan licensoplysninger om ABUS-produkter findes på www.abus.com i downloadområdet i produktbeskrivelsen.

9. Instrukser til installation og ibrugtagning

9.1 Brug sikkerhedsmodul (TVHS10040/TVHS20340)

Sikkerhedsmodulet TVHS10040 (eller nyt artikelnummer TVHS20340) bruges til at placere døråbner-kontakten i det beskyttede indendørsområde og dermed beskytte den mod sabotage. Sikkerhedsmodulet forsynes med 12 V-spænding og sættes fast på dør-videomodulet med RS485-BUSSEN.

Brug 4-pin kablet, der følger med dør-videomodulet. Dette kabel skal kobles fra på den ene side af stikket, og kablerne skal sluttes til sikkerhedsmodulet. ID for DIP-kontakten på sikkerhedsmodulet skal ikke bruges og er fortsat indstillet på standardværdien. (DIP-kontakt 1 aktiveret, DIP-kontakt 2/3/4 deaktiveret)

1. Klip firekemekablet fra videodørsmodulet (leveringsomfang) 2. Tilslut de 4 ledninger med følgende farve til sikkerhedsmodulet. Max: 0,5 A @ 125 VAC 2,0 A @ 30 VDC

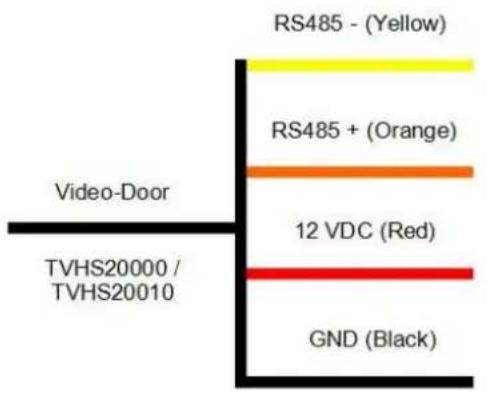

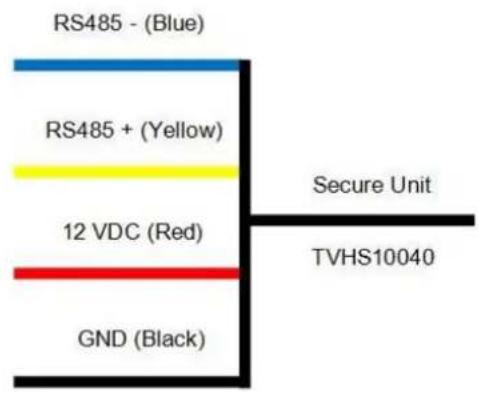

RS485 - (Yellow) RS485 + (Orange) 12 VDC (Red) GND (Black) Video-Door TVHS20000 / TVHS20010

Sikkerhedsmodulet skal stadig konfigureres som et nyt dørrelæ. For at gøre dette skal du åbne dørvideomodulets fjernkonfiguration med ABUS CMS-softwaren og gå til menuen "Intercom" / "IO In Out" og indstille "IO Out" til "DOOR 1" til "securityModule"

Efter tilslutning af sikkerhedsmodulet genkendes det automatisk.

Nu aktiveres dør-videosamtalemodulets relæ ikke længere ved åbning af døren, men sikkerhedsmodulest relæ. Mens relæet er aktivt, lyser den grønne LED "Relay" på TVHS10040.

Vigtigt: Der kan kun bruges ét sikkerhedsmodul TVHS10040 pr. video-dørmodul!

Bemærk: Sikkerhedsmodulet sættes altid på som sidste modul. Her har det ingen betydning, om der kun sættes ét video-dørmodul eller ekstra udvidelsesmoduler på.

Relæets belastningsevne: maks. 2 A 30 VDC / 0,5 A 125 AC

Remote Configuration System Device Information General Time System Maintenance User RS485 Intercom ID Configuration Time Parameters Permission Password Access and Elevator Control IO Input/Output Volume Input/Output Dial IO Input/Output IO Input IO Input No: AI1 Input: Door Status IO Output IO Output No: DOOR1 Output: Electric Lock Save

9.2 Opsætning sideindgange

Hvis du ønsker at integrere endnu et dør-videomodul (maks. 16) i systemet, f.eks. for at installere en sideindgang (f.eks.: varemodtagelse, kælderdøre osv.), skal du gøre følgende:

1) Forbind sideindgangens dør-videomodul med hoved-dørsamtaleanlæggets netværk. Alle dørsamtalestationens enheder skal befinde sig i det fysiske LAN.
2) Åbn ABUS CMS-softwaren, og aktiver sideindgangens dørmodul.
3) Tilføj sideindgangens dørsamtalemodul til ABUS CMS-softwaren, og åbn fjernkonfigurationen.

4) Under "Intercom" skal du nu skifte til "Room Number". Under "No.:" indtastes nu sideindgangens nummer. Hoved-dør-videomodulet skal have nummer "0". De ekstra sideindgange nummereres med 1-9. Undlad at ændre numrene "Period/Building/Unit eller Floor".

Efter lagringen genstarter systemet. Bekræft med "OK".

5) Efter gennemført genstart skal du tildele hoveddørene til sideindgangen. For at gøre det skal du på "Network" / "NetConfig SIP" på "(Main)Outdoor IP Address" indtaste og gemme hoved-dørstationens IP-adresse.

Vigtigt: Menuen "(Main) Outdoor IP Address" vises kun, hvis du har udført trin 4) korrekt.

6) Opsætningen af sideindgangen er nu færdig. Når der nu ringes på ved en sideindgang, vises det også på monitoren, at opkaldet er startet fra en sideindgang. Under "LIVEBILLEDE" på monitoren er der nu også adgang til videobilledet fra sideindgangen, og dørene kan åbnes.

9.3 Opsætning af udvidede ringeklokker (TVHS20020) til flerfamilieshus

Via ekstramodulerne (TVHS20020) kan der installeres op til 49 ringeklokker til flerfamilieshuse. Udvidelsesmodulet sluttes til hoved-videomodulet via et forbindelseskabel.

Hvis der kun bruges ét ekstra ringeklokkemodul, kan installationen foretages uden ABUS CMS-softwaren.

Hoved-dørmodulet er klokken med "lejlighedsnummer 1". Udvidelsesmodulet TVHS20020 er automatisk indstillet på lejlighedsnummer 2 - 7. "Lejlighed" svarer her til hver enkelt lejlighed.

Hvis du ikke bruger hoved-videomodulets ringeklokke og lukker den med afdækningspladen, skal du konfigurere udvidelsesmodulet TVHS20020 via ABUS CMS-softwaren. På "Intercom" / "Submodule" (Undermoduler) finder du alle tilsluttede udvidelsesmoduler på RS-485 BUSSEN. (Undtagelse: Sikkerhedsmodulet TVHS10040 vises ikke her)

I menuen "Submode" skal du klikke på "Settings"-symbolet for at tildele lejlighedsnumrene.

Undermodules ID afhænger af det indstillede ID via DIP-kontakten på bagsiden af udvidelsesmodules hus. På den måde er det let at tildele det passende ved opbygning med flere udvidelsesmoduler.

Vigtigt: Efter ændring af ID via DIP-kontakten skal kablet tages kortvarigt ud af det enkelte udvidelsesmodul og genstartes.

Remote Configuration Configuring Sub Module Information Module A... Module Type Module Status Module Version Settings 1 Keypad Module Online V1.0.0 ...d191009 Intercom ID Configuration Time Parameters Access and Elevator Control ID Input/Output Volume Input/Output Dial Motion Detection Intercom Protocol Sub Module Network Local Network Configuration

Konfiguration af lejlighedsnummeret på monitoren:

For at lejlighedernes ringeklokker tildeles de rigtige monitorer, skal monitorernes lejlighedsnumre stemme overens med ringeklokkernes numre.

Den enkelte monitors lejlighedsnummer vises på monitorens hovedoversigt.

Du kan enten ændre nummeret direkte i konfigurationen i monitoren (konfiguration/lejlighedsnr.) eller få adgang til den enkelte monitor med ABUS CMS-softwaren og i menuen "Intercom/Room Number" ændre lejlighedsnummeret på "room.No.:".

9.4 Indstilling af lydstyrke på dør-videomodulet (TVHS20000, TVHS20010)

Via ABUS CMS-softwaren kan mikrofonens følsomhed og lydstyrke på dør-videomodulet indstilles. Desuden kan du indstille eller helt deaktivere aktiveringstoner / opkalds-valgtoner / lydstyrken for optaget-signalet.

Knap / visning Beskrivelse
Volume In Regulerer mikrofonens følsomhed	på dør-videomodulet. Jo højere værdien er, jo højere overføres talen til monitoren.
Volume Out Regulerer det automatiske talte	svar (f.eks.: Efterlad en besked, opkald mislykket osv. Desuden kan lydstyrken for bekræftelsestonerne / opkalds-valgtonerne og optaget-signalet indstilles via denne regulator. (På 0 er det helt lydløst)
Talk Volume Her indstilles talens lydstyrke.	Jo højere værdien er, jo højere overføres talen fra monitoren til dørstationen.

9.5 Tilslutning af en eksisterende dørklokke

Hvis du allerede har en ringeklokke / dørklokke, kan denne sluttes til på monitorens relæudgang 1 (COM / NO I). Relæet må belastes med maks. 2 A @ 30 VDC eller 0,5 A @ 125 AC.

Når der rings på døren, omstilles relæet i ønsket interval og periode. Konfigurationen af "Relæ 1" findes i menuen til monitoren under "Relækonfiguration".

Relæet aktiveres, som det er tilfældet med den lokale ringetone på monitoren, ligeså længe som det er indstillet under "Ringetonens varighed" i menuen "Opkaldsindstillinger".

Hvis du kun vil høre, at det ringer på din eksterne dørklokke, kan du let aktivere eller deaktivere ringetonen på monitoren i "Opkaldsindstillinger" i menuen "Aktiver ringetone".

Red RS-485+ Red RS-485+ Blue RES Green RES Yellow RES Yellow RES White RES Black NO2 Red COM2 Black NO1 Black COM1 Black AIN8 Black AIN7 White AIN6 White AIN5 White AIN4 White AIN3 White AIN2 White AIN1 White GND DC / AC Max. 2A @ 30 VDC Max. 0.5A @ 125 VAC

9.6 Tilslutning af eksisterende døråbner på dørstationens monitor

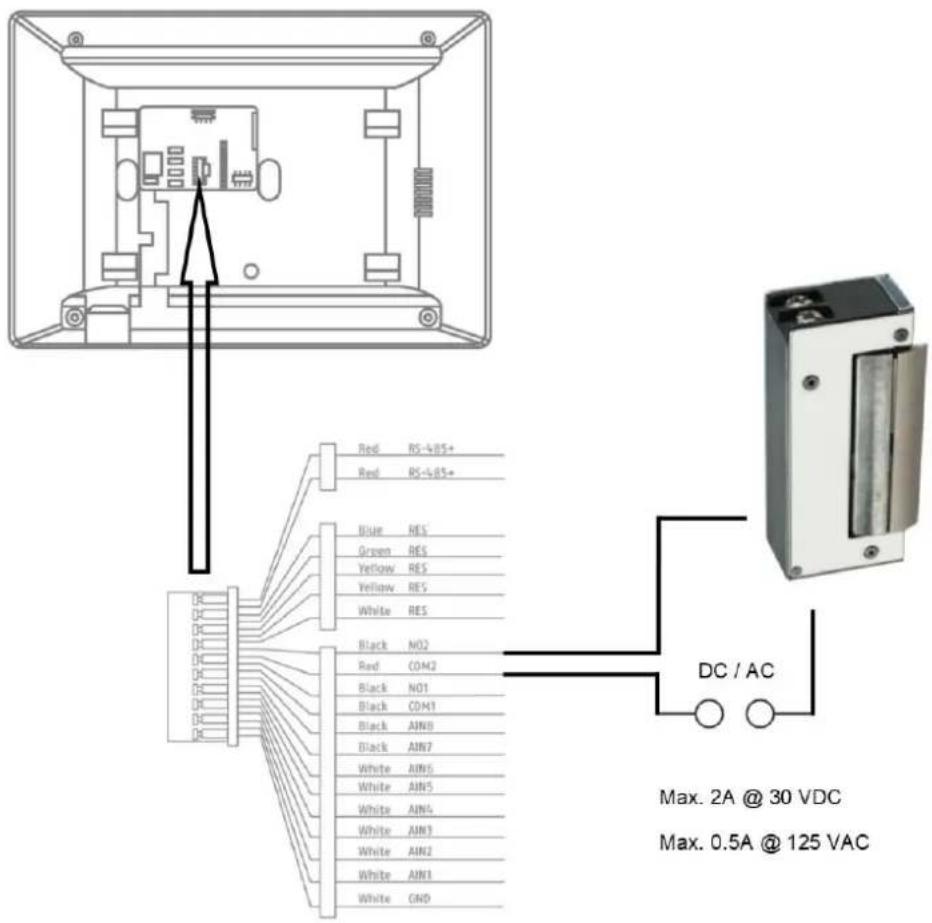

For at åbne en lejlighedsdør separat fra en hovedindgangsdør, giver monitoren mulighed for at aktivere endnu en dør via en relæudgang (relæ 2). Relæet må belastes med maks. 2 A 30 VDC / 0,5 A 125 AC.

For at bruge relæet på monitoren skal du aktivere "relæ 2" forinden i monitorens menu under "Relækonfiguration". Der vises nu endnu et "nøglesymbol" på monitoren med identifikatoren "3". Identifikator "1" og "2" er reserveret til dør-videomodulets relæer.

Relæ "3" på monitoren kan kun omstilles direkte via monitoren, ikke via ABUS LINK STATION appen.

Red RS-4/85+ Red RS-4/85+ Blue RES Green RES Yellow RES Yellow RES White RES Black NO2 Red COM2 Black NO1 Black COM1 Black AN0 Black AN7 White AN5 White AN5 White AN4 White AN3 White AN2 White AN1 White GND DC / AC Max. 2A @ 30 VDC Max. 0.5A @ 125 VAC

9.7 Tilslutning af etageringeklokker til hovedmonitoren

Etagetasterne (ringeklokker lige ved lejlighedsdøren til et flerfamilieshus) kan sluttes direkte til monitoren. Hvis monitoren er direkte sluttet til alarmindgang 1, kan den udsende et ringesignal og signalere over for kunden, at der er ringet på den øverste lejlighedsdør.

Bemærk: Etagetastens ringetone kan ikke ændres. Den adskiller sig fra lyden på dørvideomodulet, så det kan ses, hvor der rings på døren. Etagetasten fører ikke til nogen interaktion på monitoren. Der lyder kun en kort ringetone.

Red RS-485+ Red RS-485+ Blue RS1 Green RS1 Yellow RS1 White RS1 Black M02 Red L0M2 Black M01 Black L0M1 Black A0M0 Black A0M7 White A0M6 White A0M5 White A0M4 White A0M3 White A0M2 White A0M1 White GND

9.8 Tilslutning af elektrisk døråbner til videomodulet (inkl. "havelåge")

På dør-videomodulet kan 2 uafhængige relæer omstilles og dermed f.eks.: Åbne døre. For at konfigurere relæerne skal du åbne fjernkonfigurationen til dør-videomodulet i ABUS CMS-softwaren og skifte til menuen "Intercom"/ "IO In Out".

På "IO out" kan de enkelte relæer til DOOR 1 og DOOR 2 konfigureres og ved behov også deaktiveres. Når relæet er deaktiveret, vises "nøgle"-symbolet til døråbning hverken i ABUS Link Station appen eller direkte på monitoren.

Bemærk: Der må kun stå ét af de to relæer på "securityModule" (sikkerhedsmodul TVHS10040).

Knap / visning Beskrivelse
Disable Relæet bruges ikke og skjules
electricLock Dø	r-videomodulets interne relæ bruges
securityModule Det eksterne sikkerhedsmodul	TVHS10040bruges. (Se menupunkt "Sikkerhedsmodul")

9.9 Tilpasning af egne ringetoner på dørstationens monitor

Du kan tilpasse dine egne ringetoner i *wav-format via ABUS CMS-softwaren på din monitor. For at gøre det skal du åbne fjernkonfigurationen for den enkelte monitor og skifte til menuen "Ring import" på "Intercom". Vælg her et ledigt slot, og upload *WAV-lydfilen. Efter upload står filen til rådighed direkte på monitoren under "Ringetoner".

Vigtigt: En ringetone valgt i monitoren kan ikke slettes via ABUS CMS-softwaren. Vælg først en anden ringetone på monitoren, og forsøg derefter igen at slette ringetonen i CMS.

Der skal nødvendigvis tages hensyn til følgende parametre for WAV-filen:

Format: wav;

9.10 ABUS CMS: Udfør firmwareopdatering af Moduvis-komponenterne

Vigtigt: Afbryd aldrig spændingsforsyningen eller netværkskablet under en opdatering

Vigtigt: Udfør kun opdateringen i stabile netværksomgivelser (LAN).

Det anbefales at indstille hver enhed på fabriksindstillinger efter en firmwareopdatering.

ABUS CMS-softwaren kræves for at installere en firmwareopdatering på en monitor eller på video-dørmodulet. Forbind udstyret med netværket, og åbn fjernkonfigurationen for det enkelte udstyr.

Gå til "Maintenance" / "System Maintenance", og vælg den passende fil til udstyret.

Ved opdatering af et dør-videomodul (TVHS20000, TVHS20010) skal der vælges "Controller-Upgrade".

Den aktuelle firmwareversion kan registreres med ABUS IP-installer eller i CMS-softwaren i den enkelte udstyrskonfiguration under "Device Information".

9.11 ABUS CMS: Udvidede indstillingsmuligheder

I det følgende findes en kort oversigt over indstillingsmulighederne via fjernkonfigurationen med ABUS CMS-softwaren.

Alle monitorer og dør-videomoduler vises som selvstændige netværksenheder i netværket. Her har det ingen betydning, om udstyret tilsluttes via 2-trådet eller PoE.

Fjernindstillinger på TVHS20000(S), TVHS20010(S), video-dørmodul:

Afsnit "System"
Device Information	Generelle informationer om firmware, serienummer
General Udstyrs-ID navn og ID (ikke relevant for dørsamtalesystemet)
Time Indstillinger for dato/klokkeslæt, sommertid og NTP-server
Maintenance Vedligeholdelsesmenu til firmwareopdatering, indstilling af fabriksindstillinger og genstart af udstyret
User Menu anvendes ikke
RS485 Menu anvendes ikke
Afsnit "Intercom"
ID configuration	"Device-type" skal altid stå på "Outdoor unit". Undlad at ændre talværdierne for enhederne "Period, Building, Unit, Floor", da disse værdier ikke er nødvendige her. På "No.:" opsættes sideindgangene. 0 = Hoveddøre, "1" - "9" = Sideindgange. Se kapitlet "Opsætning sideindgange". (Se Instrukser til installation og ibrugtagning)
Time Parameters	Max talk time: Maks. samtalevarighed for et indgående opkald. (90-120 s)Max Msg time: Telefonsvarerens optagelsesvarighed (30-60 s)
Permission password	Her kan der indstilles 3 ekstra PIN-koder (6-cifrede) til brug i kombination med TVHS20030.
Access and elevator control	Door. No.: Valg mellem relæudgang 1 eller 2.Open door time: Bestemmer varigheden for, hvor længe relæet skal aktivere døråbneren. (1-255 s)"Door name" og "Card encrypt" bruges ikke.
IO Indstillinger for de digitale indgange (ikke
Input/Output nød-døråbner) og relæet til døråbneren.
Volume Input Output	Indstillinger for video-dørmodulels lydparametre. (SeInstrukser til installation og ibrugtagning)
Dial Bestemmer	lejlighedstildelingen for ringeklokkerne på selve dør-videomodulet.Fra fabrikkens side står der "1" ved "room no.". På den måde rings der til monitoren med lejlighedsnummer 1.
Motion detection	Indstilling af bevægelsesgenkendelsen i forbindelse med ABUS NVR.(Bevægelsesgenkendelsen må kun opsættes og konfigureres direkte via ABUS NVR)
Intercom Protocol	Anvendes ikke
Sub Module Oversigt over tilsluttede udvidelsesmoduler, f.eks.: TVHS20020(S), TVHS20030(S), TVHS20040
Afsnit "Network"
Local NetCfg Video	video-dørmodulets IP-adresse. (IP-adresse, subnetmaske, standardgateway)Port:8000 kræves til integreringen i en ABUS NVRhttp-portbruges ikke, da der ikke er noget webinterface
Linked network configuration	Menupunktet bruges ikke ved et hoved-video-dørmodul.Main Outdoor IP Address:Bruges til tildeling af hoved-dørstationen til en sideindgang. (SeInstrukser til installation og ibrugtagning)
FTP Configuration	Anvendes ikke
Advanced settings	Konfiguration af DNS-serveradressen for dør-videomodulet
Afsnit "Display"
Video parameters	Indstillinger af billedparametre (lysstyrke, kontrast, mætning)
Video Display	Indstillinger af OSD-visning (kameranavn, dato, klokkeslæt, tekstposition)
Video&Audio	Indstillinger af streamparametre på video-dørmodulets kamera.Vigtigt:Det anbefales ikke at ændre indstillinger.
Back Light compensation	Indstillingsmuligheder for BLC-funktionen for at kompensere for modlys.

Device Information	Informationer som "firmware", "serienummer" osv.
General Udstyrs	-ID navn og ID (ikke relevant for dørsamtalesystemet)
Time Indstillinger	for dato/klokkeslæt, sommertid og NTP-server
Maintenance Vedligeholdelsesmenu til firmwareopdatering, indstilling af fabriksindstillinger og genstart af udstyret
User Anvendes	ikke
RS485 Anvendes	ikke
Afsnit "Intercom"
ID configuration	Valg af lejlighedsnummer i driftsmåden "Indoor Station" (hovedmonitor)I modus "Station Extension" (udvidelsesmonitor) konfigureres udvidelsesmonitorens nummer.Bemærk: Valg af driftsmåden "Hovedmonitor" eller "Udvidelsesmonitor" samt tildeling af numrene sker normalt via menuen for de enkelte monitorer. (F.eks.: Under opsætningen via installations-wizard
Time Parameters	Indstillinger af opkaldsvarighed, visningsvarighed for livebilleder, forsinkelse for omstilling af opkald, ringetonens varighed.Bemærk: Disse indstillinger kan også ændres direkte i monitorens menu.
Permission password	Bruges ikke i monitorens fjernkonfiguration.
Zone Alarm	Anvendes ikke
IP camera information	Tilføjelse af ABUS-netværkskameraer. (Se kompatibilitetsliste) Der kan tilføjes op til 16 ABUS netværkskameraer, som kan ses live. (Ingen mulighed for afspilning eller konfiguration af kameraet direkte via dørstationen)
Volume Input Output	(Se Instrukser til installation og ibrugtagning)
Ring Import Administration	administration af egne ringetoner (se Instrukser til installation og ibrugtagning)
Deploy Info Anvendes	ikke
Incoming Call Linkage	Anvendes ikke
Relay Anvendes	ikke
Afsnit "Network"
Local NetCfg Monitorens IP-adresse. (IP-adresse, subnetmaske, standardgateway)Port: 8000 bruges ikke herhttp-port bruges ikke, da der ikke er noget webinterface
Linked network configuration	Tildeling af hovedmonitoren til hoved-dør-videomodulet. Hvis der er en hovedmonitor, indtastes her hoved-dørmodules IP-adresse.Indtastningen "MainOutdoorUnit" må ikke ændres.Bemærk:Tildelingen af dør-videomodul til monitoren sker normalt allerede ved opsætningen lokalt på selve monitoren.
Advanced settings	Konfiguration af DNS-serveren fra monitoren.
ABUS Link Station	Konfiguration af adgangen via ABUS Link Station appen.Se Indstillinger ABUS Link Station tjeneste. Forbindelsen med ABUS Link Station appen kan let foretages via overfladen på selve monitoren.

9.12 Funktioner MODUVIS og ABUS Link Station appen

MODUVIS dørsamtaleanlægget kan integreres i ABUS Link Station appen. Der er følgende muligheder:

Ændring af verifikationskode: Verifikationskoden bør ændres som det første i menupunktet "ABUS Link Station tjeneste". Klik på den aktuelt viste kode.

Tilføj: Scan QR-koden, og tilføj udstyret til appen. Det er stadig

nødvendigt at indtaste verifikationskoden

Del udstyr: Dørsamtaleanlægget kan deles med andre brugere. På den måde

har flere personer eller apps adgang til anlægget.

Push-muligheder: Når der ringes på dørsamtaleanlægget, kan ABUS Link Station

appen åbnes umiddelbart eller forsinket. Opkaldet kan besvares via appen, og der er mulighed for samtale med dørstationens video. Ved begrænset modtagelseskvalitet eller mobilt bredbånd kan videoen deaktiveres, og der kan kun tales.

Åbn dør: Relæ 1 eller relæ 2 kan omstilles via appen. På den måde kan

f.eks. de elektriske døråbnere aktiveres.

Hændelseslog: Appen har en besked-side med registreringer af de seneste

ringeaktiviteter med et hændelsesbillede.

9.13 Kompatibilitet med ABUS produkter

Dette afsnit beskriver et muligt samspil med andre ABUS produkter.

ABUS-produkt Kompatibilitet
Secvest Nej
WAppLoxx Relætilslutning
WAppLoxx Pro Relætilslutning
ABUS IP-kameraer	Se kompatibilitetsliste www.abus.com, www.abus-sc.de
ABUS NVR Integrering af dørstationens video, se afsnit 9.14
ABUS Link Station app Åbning af dørstationens livebilledePush-meddelelse, når der ringes på døren

9.14 Integrering af video-dørmodulet i ABUS NVR

Der tappes på videoen ved hjælp af RTSP-protokollen, som kun muliggør permanent visning eller permanent optagelse (ingen bevægelsesdetektering eller andre typer hændelsesoptagelser).

Bemærk de databeskyttelsesbestemmelser, der gælder på installationsstedet!

Følgende trin er nødvendige for integrationen:

1. Oprettelse af en brugerdefineret protokol i ABUS NVRs kamerastyring.
2. Følgende streamdetaljer skal bruges:

Protokol: RTSP

Overførselsprotokol: Automatisk

Havn: 554 (standardport)

Stream sti: Streaming / Channels / 101 (Main Stream)

Streaming / kanaler / 102 (understrøm)

1. Når du tilføjer en ny kanal til NVR, vælges denne brugerdefinerede protokol til videodørmodulet.

Brugernavn ("admin") og adgangskode er normalt de samme som dørstationens monitor. Hvis adgangskoden blev ændret via CMS-softwaren, skal denne ændrede adgangskode bruges.

9.15 "Nød-døråbner"-tast på dør-videomodulet

På dør-videomodulet kan der via alarmindgang 3 (AIN 3 = Relæ 1) og alarm indgang 4 (AIN 4 = Relæ 2) placeres en tast/kontakt, som omstiller dørrelæet ved aktivering.

For at aktivere alarmindgangen 3 (AI3 og AI4) skal du åbne fjernkonfigurationen for det enkelte dør-videomodul med ABUS CMS-softwaren og indstille AI3 på "openDoorBtn"

Dør-videomodulets AlN3 åbner nu døren på relæ 1

Dør-videomodulets AlN4 åbner nu døren på relæ 2

Af sikkerhedsmæssige årsager er denne funktion deaktiveret ved levering.

IO In Out

IO In

IO In No.:

AI3

Use In:

openDoorBtn

IO Out

IO Out No:

DOOR1

Use out:

electricLock

Save

Dør-videomodulets (TVHS20xxx) relæ, sikkerhedsmodul TVHS10040 samt monitorerne TVHS20xxx må belastes med maks. 2 A 30 VDC / 0,5 A 125 AC. En overbelastning medfører en defekt på udstyret.

Det er vigtigt at registrere strømforbruget for din eksisterende døråbner / motorlås. Hvis den tilladte strømstyrke overskrides, anbefaler vi, at der tilkobles et eksternt relæ.

Dør-videomodulet har en separat 12 V DC-spændingsudgang. Med denne kan et eksternt hjælperelæ tilsluttes direkte uden yderligere spændingsforsyning.

Eksempel: Færdig opbygget 12 V-relæprintkort

Topskinne relæ:

9.17 Vejledning til måling af den eksisterende døråbner

Hvis du vil aktivere en allerede eksisterende døråbner og ikke har informationer om strømforbruget, skal det kontrolleres inden tilslutning af dør-videomodulets relæ, at det maksimale strømforbrug ikke overbelaster relæet.

Derfor skal døråbnerens strømforbrug måles. Adskil et strømførende kabel, og placer strømmåleren ind imellem (i række).

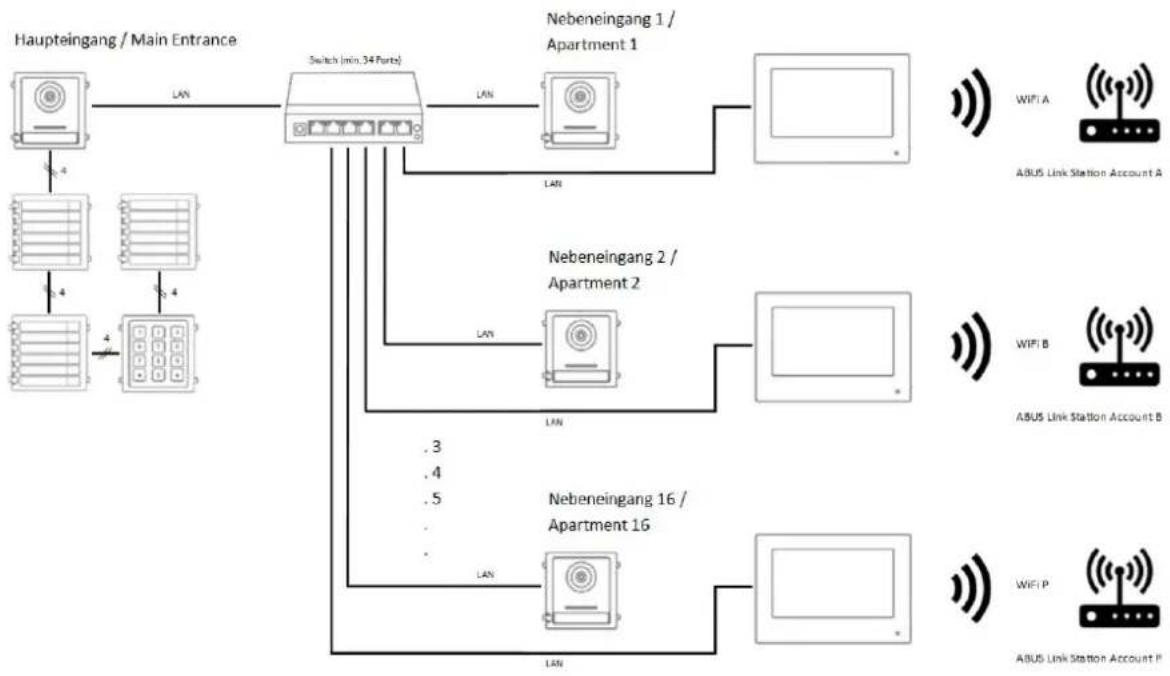

9.18 Anvendelseseksempel "videomodul foran hver lejlighedsdør"

Ofte er der et ønske om også at placere et videomodul foran hver lejlighedsdør i en lejlighedsbygning for at få en 180° -video af området foran lejlighedsdøren (kighuller er normalt meget skarpe vinklede inden for vision).

Dette kan programmeres til op til 16 lejlighedsdøre ved hjælp af funktionen "Sideindgang" i videomodulet.

LAN-variant


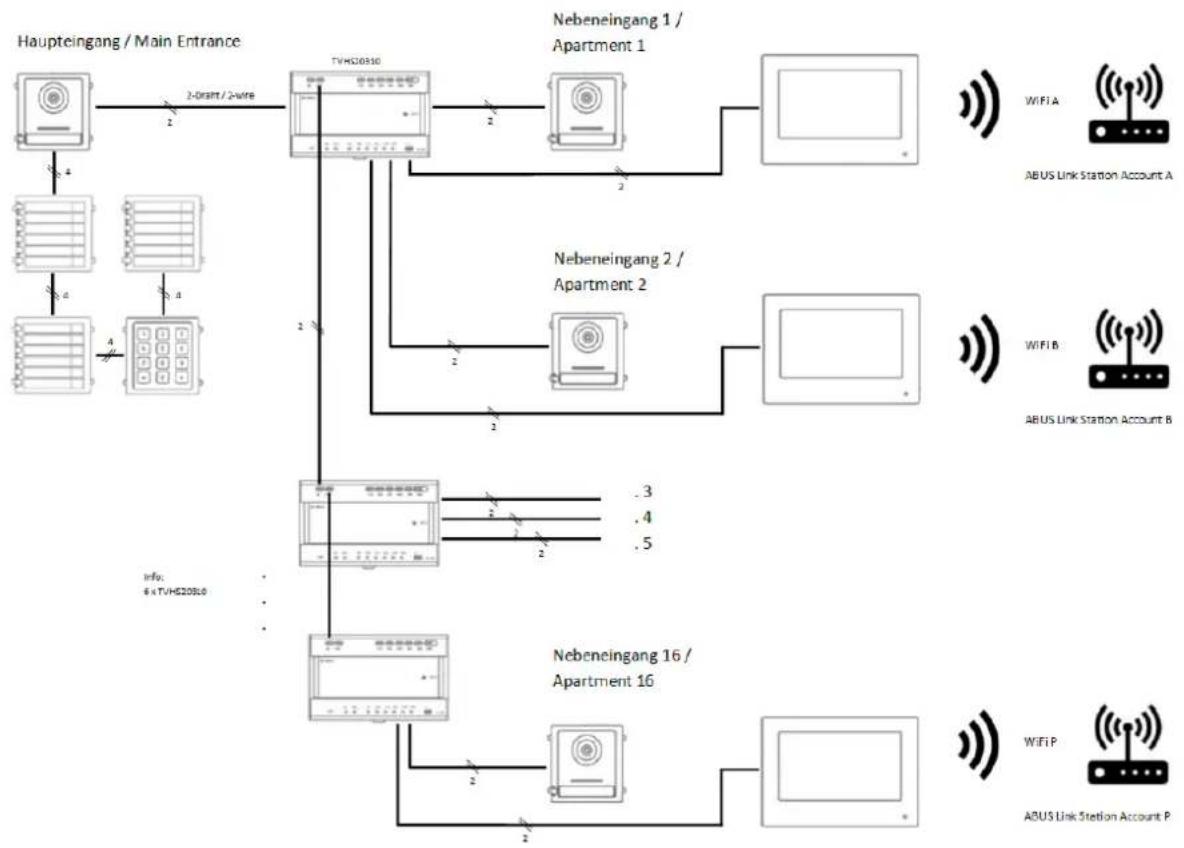

2-leder variant

I en lejlighedskompleks er der ofte ingen central internetforbindelse for alle boligenheder. Hver bolig har muligvis sin egen internetforbindelse.

En forbindelse til den kundespecifikke internetforbindelse kan oprettes via hovedskærmens WiFi-funktion.

Det betyder, at der også er adgang til ABUS Link Station-funktionen med push-besked, när dørklokken ringer individuelt for hver boligenhed.

Et dokument med yderligere information om tilslutning af 2-leder dør-intercom-systemet findes på www.abus.com, fx på TVHS20010-produktet:

https://www.abus.com/var/ImagesPIM/d110001/medias/docus/25/Moduvis Verkabelung Wiring 2wire_V1.1.pdf
