DV14DL - Bohrmaschine HiKOKI - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schlagbohrschrauber
Marke	HiKOKI
Modell	DV14DL
Akkuspannung	14,4 V Li-Ion
Kompatible Akkutypen	BCL1415 (1,5 Ah), BCL1430 (3,0 Ah), EBL1430 (3,0 Ah)
Leerlaufdrehzahl	Niedriger Modus Sparbetrieb: 0-200 U/min Niedriger Modus Volllast: 0-400 U/min Hoher Modus Sparbetrieb: 0-850 U/min Hoher Modus Volllast: 0-1750 U/min
Leerlauf-Schlagzahl	Niedrig: 0-4.800 U/min Hoch: 0-21.000 U/min
Bohrfähigkeit Ziegel	14 mm (Tiefe 30 mm)
Bohrfähigkeit Holz	45 mm (Dicke 18 mm)
Bohrfähigkeit Metall	Stahl: 13 mm, Aluminium: 13 mm
Schraubfähigkeit	Maschinenschrauben: 6 mm Holzschrauben: 8 mm Ø × 75 mm (vorgebohrt)
Bohrfutter	Schnellspannbohrfutter
Gewicht (mit Akku)	2,1 kg
Mitgeliefertes Ladegerät	UC18YRL oder UC18YGL2
Standardzubehör	1 Kreuzschlitz-Bit (Nr. 2 × 65L), Ladegerät, 2 Akkus, Seitenhandgriff, Kunststoffkoffer
Hauptfunktionen	Bohren, Schlagbohren, Schrauben, Drehmomenteinstellung (22 Stufen), Drehzahlregelung, Rechts-/Linkslauf, Spar-/Volllastmodus
Sicherheit	Überlastschutz, Überhitzungsschutz, Anlaufschutz, Motorstoppbremse, Doppelisolierung
Wartung und Reinigung	Mit einem trockenen oder seifigen Tuch reinigen, keine Lösungsmittel verwenden
Ersatzteile und Reparierbarkeit	Kohlebürsten (Code 999054), andere Teile bei autorisierten HiKOKI-Servicezentren erhältlich
Allgemeine Informationen	Herstellergarantie, Sicherheitshinweise beachten, nur empfohlene Akkus und Ladegeräte verwenden

Häufig gestellte Fragen - DV14DL HiKOKI

Wie lade ich den Akku des HiKOKI DV14DL?

Schließen Sie das Ladegerät an eine Steckdose an und setzen Sie den Akku polrichtig ein. Die rote LED blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku vollständig geladen ist. Der Akku sollte bei einer Temperatur zwischen 0 °C und 50 °C geladen werden.

Wie lange dauert das vollständige Laden des Akkus?

Mit dem Ladegerät UC18YRL dauert das Laden eines BCL1415- oder BCL1815-Akkus etwa 20 Minuten und eines BCL1430-, EBL1430- oder EBM1830-Akkus etwa 45 Minuten. Mit dem Ladegerät UC18YGL2 betragen die Zeiten etwa 40 bzw. 90 Minuten.

Wie verwende ich den Bohrer im Schraubendreher-Modus?

Um das Gerät als Schraubendreher zu verwenden, richten Sie eine der Zahlen (1, 4, 7...22) oder die schwarzen Punkte der Drehmomenteinstellkappe auf die dreieckige Markierung am Gehäuse. Wählen Sie das passende Drehmoment für die Schraube und das Material.

Wie stelle ich Drehzahl und Drehmoment ein?

Die Drehzahl wird mit dem HIGH/LOW-Schalter und dem Hebel für Volllast (P) oder Sparbetrieb (S) eingestellt. Das Drehmoment wird durch Drehen der Kappe auf die nummerierten Positionen 1 bis 22 eingestellt. Zum Bohren verwenden Sie die Bohr-Markierung (n); zum Schlagen die Schlag-Markierung (T).

Wie wechsle ich den Bohrer?

Lösen Sie die Hülse des Schnellspannbohrfutters durch Drehen nach links (von vorne gesehen), setzen Sie den Bohrer ein und ziehen Sie die Hülse nach rechts fest. Wenn die Hülse zu fest sitzt, verwenden Sie einen Schraubstock und die Kupplung, um sie zu lösen.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Tragen Sie Gehörschutz und Schutzbrille. Verwenden Sie den mitgelieferten Seitenhandgriff. Überprüfen Sie vor dem Bohren in Wände, ob keine verdeckten Stromkabel vorhanden sind. Setzen Sie den Akku keiner Hitze oder Wasser aus. Laden Sie nur mit dem mitgelieferten Ladegerät.

Wie pflege ich den Bohrer?

Reinigen Sie das Gerät mit einem trockenen oder leicht seifigen Tuch. Überprüfen Sie regelmäßig den Sitz der Schrauben. Ersetzen Sie die Kohlebürsten, wenn sie abgenutzt sind (Code 999054). Lagern Sie das Gerät an einem trockenen Ort unter 40 °C, außerhalb der Reichweite von Kindern.

Was tun, wenn der Akku nicht lädt?

Stellen Sie sicher, dass der Akku Raumtemperatur hat (zwischen 0 und 50 °C). Wenn die rote LED schnell blinkt, kann ein Fremdkörper im Ladegerät oder eine Fehlfunktion vorliegen. Lassen Sie den Akku abkühlen, wenn er heiß ist.

Welche Arbeiten können mit dem DV14DL durchgeführt werden?

Dieser Bohrer ermöglicht das Bohren in Ziegel, Holz, Metall und Aluminium sowie das Schrauben von Maschinenschrauben und Holzschrauben. Er verfügt über einen Schlagmodus für harte Materialien.

Wie verwende ich den Haken und die integrierte Lampe?

Der Haken kann links oder rechts befestigt werden, mit einem einstellbaren Winkel in 5 Positionen (0-80°). Die Lampe schaltet sich durch Drücken des Schalters ein und schaltet sich nach 15 Minuten automatisch aus. Ersetzen Sie die AAAA-Batterien (1,5 V), wenn sie leer sind.

BEDIENUNGSANLEITUNG DV14DL HiKOKI

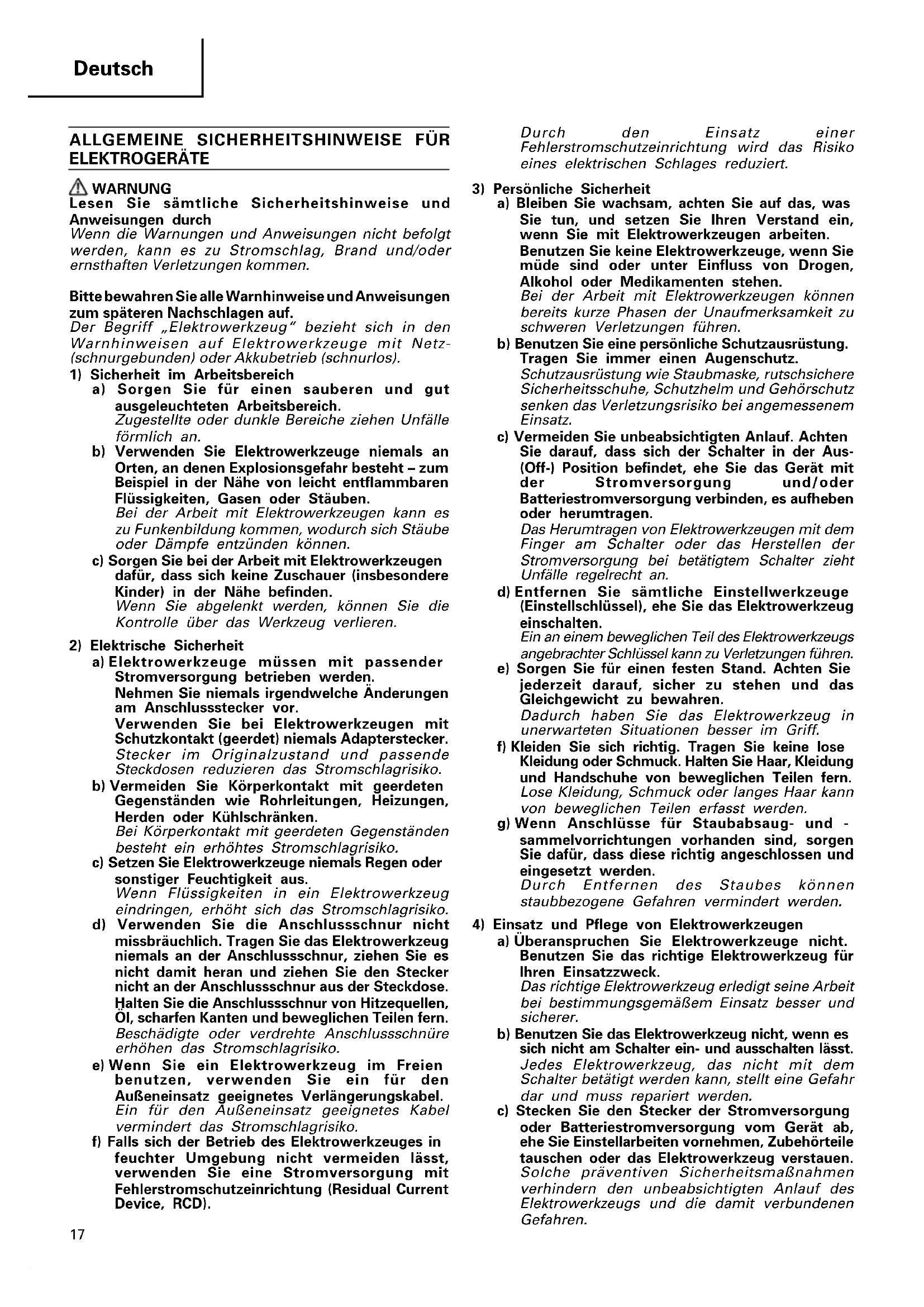

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

⚠️ WARNING

Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch

Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich.
Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.
b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.
Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.
Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden.
Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor.
Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlussschnur nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.
Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pflege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen.

b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen.

c) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen.

d) Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf.

Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.

6) Service

a) Lassen Sie Elektrowerkzeuge durch qualifizierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT

Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR AKKUSCHLAGSCHRAUBER

1. Tragen Sie bei der Arbeit mit Schlagbohrmaschinen einen Gehörschutz.
   Starke und/oder dauerhafte Lärmbelastung kann zu Gehörverlust führen.
2. Benutzen Sie die mit dem Werkzeug gelieferten Zusatzgriffe.
   Wenn Sie die Kontrolle über das Werkzeug verlieren, kann es zu Verletzungen kommen.
3. Beim Bohren von Wand, Boden oder Decke, nachprüfen ob keine versenkten Kabel, usw. vorhanden sind.
4. Beim Einspannen von Bohrspitzen oder Stangenbohrern in das schlüssellose Spannfutter die Bohrhülse ausreichend festdrehen. Bei nicht ausreichend festgedrehter Bohrhülse kann die Bohrspitze verrutschen oder herausfallen und Verletzungen verursachen.
5. Die Batterie immer bei einer Temperatur von 0 – 50°C laden. Laden bei einer Temperatur, die niedriger als 0°C ist, wird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 50°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.
6. Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird. Nicht mehr als zwei Batterien nacheinander laden.
7. Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.
8. Niemals die Batterie und das Ladegerät auseinandernehmen.
9. Niemals die Batterie kurzschließen. Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und überhitzung, wodurch Durchbrennen oder Schaden beider Batterie entsteht.
10. Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren.
11. Bringen Sie die Batterie zum Geschäft, wo Sie ihn gekauft haben sobald die Lebensdauer der Batterie abrinnt. Die erschöpfte Batterie nicht wegwerfen.
12. Benutzung verbrauchter Batterie beschädigt den Auflader.
13. Darauf achten, daß keine Gegenstände durch Belüftungsschlitze des Aufladers in das Gerät eindringen.
    Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Aufladers eindringen, kann dies zu elektrischen Schlägen führen oder den Auflader beschadigen.

WARNUNG ZUM LITHIUM-IONEN-AKKU

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet.

In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

3. Kommt es während des Betriebs zu einer Erhitzung der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden. (Nur BCL1415 und BCL1815) BCL1415 und BCL1815 sind exclusiv für den Bohrschrauber. Verwenden Sie die Batterie keinesfalls für schwere Werkzeuge (z. B. Kreissäge, Gattersäge, Abrichtschleifmaschine, Lüfter usw.).

Bitte beachten Sie die folgenden Warnhinweise.

WARNUNG

Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich Späne und Staub nicht auf der Batterie ansammeln.
   ○ Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen.
   ○ Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen.
   ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen.
   ○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.
2. Achten Sie darauf, dass die Batterie nicht durch einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.
3. Beschädigte oder verformte Batterien dürfen nicht weiter verwendet werden.
4. Achten Sie auf den richtigen Anschluss der Pole.
5. Schließen Sie die Batterie nicht direkt an elektrische Ausgänge oder Zigarettenanzünder im Auto an.
6. Verwenden Sie die Batterie nur für den angegebenen Zweck.
7. Falls die Batterie nach Verstreichen der angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.
8. Vermeiden Sie hohe Temperaturen und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.
9. Wenn Sie ein Leck oder Rußgeruch feststellen, vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung.

VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.
2. Wenn die ausgelaufene Flüssigkeit auf Haut oder Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.
3. Beim Auftreten von Rost, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück.

TECHNISCHE DATEN

ELEKTRO-WERKZEUG

Modell DV14DL DV18DL
Leerlaufdrehzahl		Niedrig (Energiesparmodus)	0 - 200 min ^-1	0 - 200 min ^-1
		Niedrig (Leistungsmodus)	0 - 400 min ^-1	0 - 400 min ^-1
		Hoch (Energiesparmodus)	0 - 850 min ^-1	0 - 900 min ^-1
		Hoch (Leistungsmodus)	0 - 1750 min ^-1	0 - 1800 min ^-1
Leerlauf-Schlaggeschwindigkeit (Niedrig/Schnell)			0 - 4800 / 0 - 21000 min ^1	0 - 4800 / 0 - 21600 min ^1
Kapazität	Bohren	Ziegel (Tiefe 30 mm)	14 mm 16 mm
		Holz (Dicke 18 mm)	45 mm 50 mm
		Metall Stahl: 13 (Dicke 1,6 mm)	mm, Aluminum: 13 mm
	Einschrauben	Maschineschraube	6 mm
		Holzschraube	8 mm (Durchschnitt) × 75 mm (Länge) (Bei vorgebohrtem Loch.) (Bei	8 mm (Durchschnitt) × 100 mm (Länge) vorgebohrtem Loch.)
WiederaufladbareBatterie			BCL1415: Li-ion 14,4 V (1,5 Ah 4 Zellen) BCL1430: Li-ion 14,4 V (3,0 Ah 8 Zellen) EBL1430: Li-ion 14,4 V (3,0 Ah 4 Zellen)	BCL1815: Li-ion 18 V (1,5 Ah 5 Zellen) EBM1830: Li-ion 18 V (3,0 Ah 10 Zellen)
Gewicht 2,1 kg 2,2 kg

LADEGERÄT

Model	UC18YRL	UC18YGL2
Ladespannung	7,2 – 18 V
Gewicht	0,6 kg	0,4 kg

STANDARDZUBEHÖR

DV14DL	1 Plusschrauber (Nr. 2 × 65L) ...... 1
	2 Ladegerät (UC18YRL oder UC18YGL2) .... 1
	3 Batterie (BCL1415 oder BCL1430 oder EBL1430) ...... 2
	4 Seitengriff ...... 1
	5 Plastikgehäus ...... 1
DV18DL	1 Plusschrauber (Nr. 2 × 65L) ...... 1
	2 Ladegerät (UC18YRL oder UC18YGL2) .... 1
	3 Batterie (BCL1815 oder EBM1830) ... 2
	4 Seitengriff ...... 1
	5 Plastikgehäus ...... 1
DV14DL (NN) DV18DL (NN)	Ohne Plusschrauber, Ladegerät, Batterie, Seitengriff und Plastikgehäus

Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.

SONDERZUBEHÖR (separat zu beziehen)

Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden

VERWENDUNG

○ Bohren von Ziegeln, Zementblöcken usw.
○ Einschrauben und Entfernung von Maschinenschrauben, Holzschrauben, Schneidschrauben, usw.
○ Bohren von verschiedenen Metallen
○ Bohren von verschiedenen Hölzern

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgriff festhalten und die Batterieverriegelungen (2 Stück) drücken, um die Batterie herauszunehmen (siehe Abb. 1 und 2).

ACHTUNG

Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (siehe Abb. 2).

LADEN

Laden Sie den Akku wie folgt, bevor Sie den Akku-Schlagbohrschrauber verwenden.

1. Den Netzstecker des Ladegerätes in eine Steckdose einstecken

Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt das Kontrollampe in Rot auf (In Sekundenabständen).

2. Eine Batterie in das Ladegerät einlegen

Die Batterie in das Ladegerät stecken, bis sie den Boden berührt und sicherstellen, daß die Polarität richtig ist, wie in Abb. 3 gezeigt.

ACHTUNG

○ Wenn die Batterien verkehrt herum eingelegt werden, wird nicht nur Laden unmöglich, sondern es kann auch zu Problemen wie Verformung der Ladeklemmen kommen.

3. Anzeigelämpchen

Beim Einlegen einer Batterie in das Ladegerät wird der Ladevorgang fortgesetzt, und leuchtet das Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgelader ist, blinkt das Kontrollampe in Rot (In Sekundenabständen) (Seihe Tafel 1).

(1) Anzeigelämpchen

Das Kontrollampe leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie.

Tafel 1

Anzeigen der Kontrollampe
Ladestatu sleuchte (ROT)	Vor dem Laden	Blinkt (ROT)	Leuchtet für 0,5 Sekunden. Loscht für 0,5 Sekunden. (Aus für 0,5 Sekunden)
	Beim Laden	Leuchtet (ROT)	Leuchtet kontinuierlich
	Laden durchgeführt	Blinkt (ROT)	Leuchtet für 0,5 Sekunden. Loscht für 0,5 Sekunden. (Aus für 0,5 Sekunden)
	Laden unmöglich	Flackert (ROT)	Leuchtet für 0,1 Sekunden. Loscht für 0,1 Sekunden. (Aus für 0,1 Sekunden)	Betriebsstörung in der batterie oder im Ladegerät.
Überhitzungsleuchte (GRÜN)	Wegen Überhitzung angehalten	Leuchtet (GRÜN)	Leuchtet kontinuierlich	Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet).

HINWEIS: Beim Modell UC18YRL wird der Akku während der Wartephase durch einen Lüfter gekühlt.

(2) Über die Temperatur der Akkubatterie

Die Temperaturen für Akkus sind in Tafel 2 gezeigt.

Erhitzte Batterien vor dem Laden abkühlen lassen.

Tafel 2 Aufladebereiche für Batterie

Akkubatterien	Temperaturen, bei Akkubatterienden die Batterie geladen werden kann
BCL1415, BCL1430, EBL1430, BCL1815, EBM1830	0°C – 50°C

(3) Über die Aufladezeit

Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 3 gezeigt.

Tafel 3 Aufladezeit (bei 20°C)

Batterie\Ladegerät	UC18YRL
BCL1415, BCL1815	Etwa. 20 min.
BCL1430, EBL1430, EBM1830	Etwa. 45 min.

HINWEIS

Die Aufladezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

1. Den Netzstecker des Ladegeräts aus der Steckdose ziehen
2. Das Ladegerät festhalten und die Batterie herausziehen

HINWEIS

Nach dem Betrieb zuerst die Batterien aus dem Ladegerät nehmen und dann die Batterien angemessen aufbewahren.

Zur Leistung von neuen Batterien

Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwen det wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufladen der Batterien wieder hergestellt.

Verlängerung der Lebensdauer von Batterien

(1) Die Batterien aufladen, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen.
Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.

(2) Nicht bei hohen Temperaturen aufladen. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

ACHTUNG

○ Wird das Akkuladegerät kontinuierlich eingesetzt, überhitzt sich das Gerät, wodurch Schäden resultieren können. Nach einem Ladevorgang das Gerät 15 Minuten bis zum nächsten Laden ruhen lassen.

○ Falls ein aufgrund von Einsatz oder Sonneneinstrahlung erwärmter Akku an das Ladegerät angeschlossen wird, leuchtet die grüne Anzeige u. U. auf.
Der Akku wird dann nicht geladen. In solchen Fällen den Akku vor dem Laden abkühlen lassen.

○ Wenn das Kontrollampe in schneller Folge in Rot flackert (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahr-scheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen.

Vor Gebrauch des Power-Werkzeugs, den Akkumulator wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose einstecken

Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt die Kontrollampe in Rot auf (In Sekundenabständen).

2. Eine Batterie in das Ladegerät einlegen

Die Batterie in das Ladegerät stecken, bis sie den Boden berührt und sicherstellen, daß die Polarität richtig ist, wie in Abb. 4 gezeigt.

ACHTUNG

○ Wenn die Batterie verkehrt herum eingelegt wird, kann nicht nur die Batterie nicht geladen werden, sondern es kann auch zu Verformung der Ladeklemmen oder anderen Störungen im Ladegerät kommen.

3. Anzeigelämpchen

Beim Einlegen einer Batterie in das Ladegerät wird der Ladevorgang fortgesetzt, und leuchtet die Kontrollampe kontinuierlich in Rot auf.

Wenn die Batterie voll aufgelader ist, blinkt die Kontrollampe in Rot (in Sekundenabständen) (Seihe Tafel 4).

(1) Anzeigelämpchen

Die Kontrollampe leuchtet auf, wie in Tafel 4 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie.

Tafel 4

Anzeigen der Kontrollampe
Ladekontrollleuchte (rot)	Vor dem Laden	Blinkt Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden)
	Beim Laden	Leuchtet Leuchtet kontinuierlich
	Laden durchgeführt	Blinkt Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden)
	Wegen Überhitzung angehalten	Flackert Leuchtet für 1 Sekunden. Erlischt für 0,5 Sekunden. (aus für 0,5 Sekunden)	Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet).

(2) Über die Temperatur der Akkubatterie

Die Temperatur von Akkubatterien ist in Tafel 5 angegeben, und Batterien, die sich zu stark erhitzt haben, sollten sich vor dem Aufladen etwas abkühlen.

Tafel 5 Aufladebereiche für Batterie

Akkubatterien	Temperaturen, bei denen die Batterie geladen werden kann
BCL1415, BCL1430, EBL1430, BCL1815, EBM1830	0°C – 50°C

(3) Über die Aufladezeit

Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 6 gezeigt.

Tafel 6 Aufladezeit (bei 20°C)

Batterie\Ladegerät	UC18YGL2
BCL1815, BCL1415 Etwa. 40 min.
BCL1430, EBL1430, EBM1830 Etwa. 90 min.

HINWEIS:

Die Aufladezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

1. Den Netzstecker des Ladegeräts aus der Steckdose ziehen

2. Das Ladegerät festhalten und die Batterie herausziehen

HINWEIS:

Nach dem Laden zuerst die Batterien aus dem Ladegerät nehmen und dann die Batterien angemessen aufbewahren.

Zur Leistung von neuen Batterien

Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwen det wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufladen der Batterien wieder hergestellt.

Verlängerung der Lebensdauer von Batterien

(1) Die Batterien aufladen, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen.

Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.

(2) Nicht bei hohen Temperaturen aufladen.

Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.

ACHTUNG:

○ Wird das Akkuladegerät kontinuierlich eingesetzt, überhitzt sich das Gerät, wodurch Schäden resultieren können. Nach einem Ladevorgang das Gerät 15 Minuten bis zum nächsten Laden ruhen lassen.

○ Wenn der durch Sonneneinstrahlung oder Gebrauch erwärmte Akku wieder aufgeladen wird, blinkt die Ladekontrollleuchte in 1-Sekunden-Intervallen mit einer Unterbrechung von jeweils 0,5 Sekunden. Der Akku wird dann nicht geladen. In solchen Fällen den Akku vor dem Laden abkühlen lassen.

VOR INBETRIEBNAHME

1. Aufstellung und überprüfung der Arbeitsumgebung Prüfen Sie, ob die Arbeitsumgebung folgenden Vorsichtsbedingungen entspricht.

ANWENDUNG

1. Nachprüfen der Kappeneinstellung (Siehe Abb. 5)

Durch die Position der Kappe dieses Gerätes kann zwischen den drei Betriebsarten Schraubenzieher, Bohrer und Schlagbohrer umgeschaltet werden.

(1) Bei Verwendung dieses Gerätes als Schraubenzieher eine der Nummern „1, 4, 7 ... 22“ an der Kappe oder die schwarzen Punkte auf die Dreieckmarkierung am äußeren Körper ausrichten.

(2) Beim Einsatz dieses Geräts als Bohrer, die Markierung „“ an der Kappe mit der Dreiecksmarkierung am Außengehäuse ausrichten.

(3) Richten Sie zur Verwendung dieses Gerätes als Schlagbohrer die Hammermarkierung „T“ an der Kappe auf die Dreiecksmarkierung am äußeren Körper aus.

ACHTUNG

○ Die Kappe kann nicht zwischen die Nummern „1, 4, 7 ... 22“ oder die schwarzen Punkte gestellt werden.

○ Nicht mit der Kappe zwischen „22“ und der schwarzen Linie in der Mitte der Bohrmarkierung verwenden. Dadurch können Schäden hervorgerufen wurden (Siehe Abb. 6).

2. Einstellung des Anziehdrehmoments

(1) Anziehdrehmoment

Das Anziehdrehmoment sollte dem Schrauben-durchschnitt entsprechen. Wenn zuviel Drehmoment angewandt wird, kann die chraube brechen oder am Kopf beschädigt werden.

Sich vergewissern, daß die Pfeilmarkierung der Kappe dem Schraubendurchschnitt entsprechend eingestellt wurde.

(2) Angaben für das Anziehdrehmoment

Die Anzugsdrehkraft ist je nach Schraubentyp und dem festzuziehenden Material unterschiedlich.

Das Gerät zeigt das Anzugsdrehmoment mit den Nummern „1, 4, 7 ... 22“ an der Kappe und den schwarzen Punkten an. Die Anzugsdrehkraft bei „1“ ist am schwächsten und die bei der höchsten Zahl am stärksten (Siehe Abb. 5).

(3) Einstellen der Anzugsdrehkraft

Drehen Sie die Kappe und richten Sie die Nummern „1, 4, 7 ... 22“ an der Kappe oder die schwarzen Punkte auf die Dreieckmarkierung am äußeren Körper aus. Die Kappe nach Wunsch in Richtung hohe oder niedrige Drehkraft einstellen.

ACHTUNG

○ Wenn das Gerät als Bohrer eingesetzt wird, kann sich die Umdrehungsgeschwindigkeit bis zum Stillstand reduzieren. Achten Sie darauf, den Motor nicht bis zum Stillstand zu belasten, wenn Sie das Gerät als Schlagbohrschrauber verwenden.

○ Eine zu lange Schlagbewegung könnte wegen zu starkem Anziehen der Schraube die Schraube brechen.

3. Umschalten von Schlagbohren zu Bohren (siehe Abb. 5)

Umschalten zwischen „Schlagbohren (Schlagen + Drehen)“ und „Bohren (nur Drehen)“ erfolgt durch Stellen der Bohrmarkierung „■■“ bzw. der Hammermarkierung „† auf die Dreieckmarkierung am äußeren Körper.

○ Zum Bohren in Metall, Holz oder Plastik auf „Bohren (nur Drehen)“ umschalten.

○ Zum Bohren in Ziegeln oder Betonblöcken auf „Schlagbohren (Schlagen + Drehen)“ umschalten.

ACHTUNG

Wenn ein normalerweise mit der Einstellung für „Bohren“ durchgefuhrter Betrieb mit der Einstellung für „Schlagbohren“ durchgeführt wird, wird nicht nur die Bohrwirkung verstärkt, sondern Beschädigung des Bohrers oder anderer Teile ist auch möglich.

4. Wechsel der Aufrichtgeschwindigkeit

Durch die Kombination der Stellungen „HIGH“ und „LOW“ des Schalters und „P“ (Leistungsmodus) und „S“ des Hebels am Griff kann die Drehzahl in vier (4) Stufen gesteuert werden. (Siehe „TECHNISCHE DATEN“.)

○ Umschalten zwischen „HIGH“ und „LOW“

Die Aufrichtgeschwindigkeit mit dem Schaltknopf wechseln. Den Schaltknopf in Richtung Pfeil bewegen (siehe Abb. 7 und 8).

Wenn der Schaltknopdreht auf „LOW“ eingestellt ist, dreht sich der Bohrer langsamladreht. Wenn auf „HIGH“ eingestellt, dreht sich der Bohrer schnellaufend.

○ Umschalten zwischen Leistungsmodus (P) und Energiesparmodus(S) Zum Schalten auf Leistungsmodus (P) den Hebel seitlich am Griff nach unten drücken. Den Hebel in die obere Position schieben, um auf Energiespar modus (S) umzuschalten. (Abb. 9)

ACHTUNG

○ Beim Wechseln der Aufrichtgeschwindigkeit mit dem Schaltknopf, sich vergewissern, daß der Schalt er auf-ZU-eingestellt und gesperrt ist. Ändern der Geschwindigkeit bei laufendem Motor beschädigt das Getriebe.

○ Wenn der Schaltknopf auf „HIGH“ (hohe Geschwindigkeit) gestellt wird, während die Kappe zwischen „16“ und „22“ steht, kann es vorkommen, dass die Kupplung nicht eingreift und der Motor verriegelt ist. In diesem Fall den Schaltknopf auf „LOW“ (niedrige Geschwindigkeit) stellen.

☐ Falls der Motor gesperrt ist, sofort abstellen. Falls der Motor auf längerer Zeit in gesperrtem. Zustand bleibt, mag es vorkommen, daß er oder der Akkumulator überhitzt werden.

○ Im Energiesparmodus (S) kontinuierliches Schrauben vermeiden, da die Temperatur der Elektronikkom ponenten im Wandlerschalter sonst u.U. übermäßig ansteigt.

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. Daher kann es bei Überlastung des Werkzeugs zum Abschalten des Motors kommen. Dies ist jedoch kein Defekt sondern das Resultat der Schutzfunktion. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung.

5. Gebrauchs-Weite und Angaben

Die Gebrauchsweite für verschiedene Arbeitsleistungen, auf die mechanische Struktur dieses Werkzeuges basiert, ist auf der folgenden Tafel 7 gezeigt.

Tafel 7

Arbeit Anweisung
Bohren	Ziegel	Für bpjraibeot verwenden.
	Holz
	Stahl
	Aluminum
Einschrauben	Maschinenschraube Bohrespitze oder Hülse dem Schraubendurchschnitt verwenden.
	Holzschraube Nach bohren von Führungsloch verwenden.

6. Wahl von Anziehdrehmoment und Drehfrequenz

Tafel 8

Verwendung Kappenstellung			Wahl der Drehgeschwindigkeit (Stellung des Schaltknopfs)
			LOW (niedrige Geschwindigkeit)	HIGH (hohe Geschwindigkeit)
Einschrauben	Maschinenschraube	1 – 22	Für Schrauben von 4 mm Durchmesser oder weniger	Für Schraube von 6 mm Durchmesser oder weniger
	Holzschraube 1 –		Für 8 mm Nenndurchmesser oder weniger	Für 4,8 mm Nenndurchmesser oder weniger
Bohren	Ziegel	[077A]	Für 14 mm Durchmesser oder weniger (DV14DL) Für 16 mm Durchmesser oder weniger (DV18DL)	Für 10 mm Durchmesser oder weniger (DV14DL) Für 12 mm Durchmesser oder weniger (DV18DL)
	Holz		Für 45 mm Durchmesser oder weniger (DV14DL) Für 50 mm Durchmesser oder weniger (DV18DL)	Für 20 mm Durchmesser oder weniger (DV14DL) Für 22 mm Durchmesser oder weniger (DV18DL)
	Metall		Für Bohren mit Eisenbearbeitungsbohrer.	—

ACHTUNG

Die Wahlbeispiele die in Tafel 8 angezeigt sind sollten als allgemeines Standard angesehen werden, da verschiedene Anziehschrauben und verschiedenes Material in Wirklichkeit verwendet werden, für direchtmäßige anpassung natürlich erforderlich sein wird.

○ Wenn Sie den Schlagbohrschrauber in HIGH-Einstellung (hohe Geschwindigkeit) mit einer Maschinenschraube verwenden, kann sich durch das hohe Anzugsdrehmoment das Bit lockern oder die Schraube beschädigt werden. Stellen Sie den Schlagbohrschrauber auf LOW (niedrige Geschwindigkeit) ein, wenn Sie mit Maschinenschrauben arbeiten.

HINWEIS

Die Benutzung des Lithium-Ionen-Akkus in einer kalten Umgebung (unter 0 Grad Celcius) kann manchmal zu einer schwachen Dreh- bzw. Schraubleistung führen. Dies ist jedoch eine zeitweilige Erscheinung, und die Leistung wird wieder normal, wenn sich die Batterie erwärmt.

7. Anbringen und Abnehmen des Schrauberbits

(1) Anbringen der Schraubenzieherspitze
Lösen Sie die Muffe durch Linksdrehung (gegen den Uhrzeigersinn bei Sicht von vorne), um die Klammer des schlüssellosen Futters zu lösen. Schieben Sie dann eine Schraubenzieherspitze usw. in das schlüssellose Futter ein und ziehen Sie die Muffe durch Rechtsdrehung (im Uhrzeigersinn bei Sicht von vorne) an (Siehe Abb. 10).
○ Wenn sich die Buchse während des Betriebs lockert, so ziehen Sie sie wieder an. Die Anzugskraft wird größer, wenn die Buchse zusätzlich angezogen wird.

(2) Entfernen der Schraubenzieherspitze

Lösen Sie die Muffe durch Linksdrehung (gegen den Uhrzeigersinn bei Sicht von vorne), um die Klammer des schlüssellosen Futters zu lösen, und entfernen Sie die Schraubenzieherspitze usw (Siehe Abb. 10).

HINWEIS

Wenn die Muffe angezogen wird, während die Klammer des schlüssellosen Futters maximal geöffnet ist, kann es zu einem klickenden Geräusch kommen. Dieses Geräusch tritt auf, wenn Lösen des schlüssellosen Futters verhütet wird, und es handelt sich hierbei nicht um eine Fehlfunktion.

ACHTUNG

○ Wenn die Manschette nicht losgeschraubt werden kann, das eingesteckte Werkzeug in einem Schraubstock o.ä. befestigen, die Kupplung auf 1–7 stellen und die Manschette gegen den Uhrzeigersinn drehen, während die.

8. Automatischer Spindelverriegelungsmechanismus

Dieses Gerät hat einen automatischen Spindelverriegelungsmechanismus für schnellen Wechsel der Schraubenzieherspitze.

9. Sich vergewissern, daß die Batterie richtig angebracht ist

10. Die Drehrichtung nachprüfen

Die Bohrerspitze dreht sich nach rechts (von der Hiterseite gesehen), wenn auf die R-Seite des Wählhebels gedrückt wird. Um die Bohrerspitze nach links zu drehen auf die L-Seite des Wählhebels drücken (Siehe Abb. 11). (Die Markierungen (L) und (R) sind am Wahlknopf angebracht.)

ACHTUNG

○ Immer dieses Gerät im Uhrzeigersinn betätigen, wenn es als Schlagbohrer gebraucht wird.

11. Betätigung des Schalters

○ Wenn der Schaltertrigger gedrückt ist, dreht sich das Werkzeug. Wenn ausgelöst, wird das Werkzeug abgestellt.

○ Die Drehgeschwindigkeit des Bohrers kann durch Verändern des Betrags des Ziehens am Auslöser geregelt werden. Die Geschwindigkeit ist niedrig, wenn der Auslöser nur gering gezogen wird und nimmt zu, wenn er stärker gezogen.

HINWEIS

○ Wenn der Motor beginnt, zu rotieren, ist ein Summen zu bören. Dabei handelt es sich nicht um eine störung.

12. Für Bohren von Ziegel und Metall

Ubermäßiger Druck erhöht niemals die Bohrgeschwindigkeit. Er verursacht nicht nur Beschädigung der Bohrerspitze und verringerte Arbeitswirksamkeit, sondern verkürzt auch die Standzeit des Bohrers. Betreiben Sie den Akku-Schlagbohrschrauber beim Bohren von Ziegelsteinen mit einem Druck von 10 bis 15 kg.

13. Verwendung des Hakens

ACHTUNG

○Wenn Sie den Haken verwenden, so achten Sie ausreichend darauf, dass das Hauptgerät nicht herunterfällt. Wenn das Werkzeug herunterfällt, besteht das Risiko eines Unfalls.

○Wenn Sie das Hauptgerät des Werkzeugs mit dem Haken an einem Hüftgürtel aufgehängt tragen, so bringen Sie keinen anderen Werkzeugeinsatz als den Kreuzschlitzeinsatz am Werkzeughauptgerät an. Wenn Sie das Gerät mit einem angebrachten spitzen Einsatz wie z. B. ein Bohrer am Hüftgürtel aufgehängt tragen, besteht die Möglichkeit einer Verletzung.

Der Haken kann an der rechten oder der linken Seite installiert werden, und der Winkel kann in 5 Schritten zwischen 0° und 80° eingestellt werden.

(1) Betätigung des Hakens

(a) Ziehen Sie den Haken in Richtung des Pfeils (A) auf sich zu heraus und drehen Sie ihn in Richtung des Pfeils (B) (Abb. 12).

(b) Der Winkel kann in 5 Schritten eingestellt werden (0°, 20°, 40°, 60°, 80°). Stellen Sie den Winkel des Hakens wie für die Verwendung gewünscht ein.

(2) Wechsel der Hakenposition

ACHTUNG

Unvollständige Anbringung des Hakens kann bei der Verwendung zu Körperverletzungen führen.

(a) Halten Sie die Haupteinheit sicher fest und entfernen Sie die Schraube mit einem Schraubenzieher oder einer Münze (Abb. 13).

(b) Entfernen Sie den Haken und die Feder (Abb. 14).

(c) Bringen Sie den Haken und die Feder an der anderen Seite an und befestigen Sie diese sicher mit der Schraube (Abb. 15).

HINWEIS

Achten Sie auf die Ausrichtung der Schraube. Bringen Sie die Feder mit dem größeren Durchmesser von sich weg an (Abb. 15).

(3) Verwendung des Dreherspitzenhalters (Haken mit Einsatzhalter)

○Anbringen der Dreherspitze Den Einsatz von der Seite her verschieben und dann fest einschieben, bis die Nut am Einsatz am hervorstehenden Abschnitt des Hakens einrastet.

○Entfernen der Dreherspitze Halten Sie die Haupteinheit sicher fest und ziehen Sie die Dreherspitze heraus, indem Sie diese mit dem Daumen ergreifen (Abb. 16).

ACHTUNG

Nur der Kreuzschlitzeinsatz (Nr. 2 × 65L; Code Nr. 983006) des Hiroki-STANDARDZUBEHÖRS darf verwendet werden. Verwenden Sie keine anderen Einsätze, da diese sich lösen können.

(4) Verwendung als Hilfsbeleuchtung (Haken mit Beleuchtung)

(a) Drücken Sie den Schalter, um das Licht auszuschalten. Das Licht wird nach 15 Minuten automatisch ausgeschaltet.

(b) Die Lichtrichtung kann im Bereich der Hakenpositionen 1 bis 5 eingestellt werden (Abb. 17). ○Leuchtzeit AAAA-Manganbatterien: Etwa 15 Stunden AAAA-Alkalibatterien: Etwa 30 Stunden

ACHTUNG

Sehen Sie nicht direkt in die Lichtquelle. Dies kann Augenverletzungen verursachen.

(5) Batteriewechsel (beleuchteter Haken)

(a) Lösen Sie die Hakenschraube mit einem Kreuzschlitzschraubenzieher (Nr. 1) (Abb. 18). Entfernen Sie die Hakenabdeckung durch Drücken in Pfeilrichtung (Abb. 19).

(b) Entfernen Sie die alten Batterien und legen Sie die neuen Batterien ein. Richten Sie die Batterien auf die Hakenanzeigen aus und positionieren Sie sie korrekt entsprechend den Plus- und Minusklemmen (+/-) (Abb. 20).

(c) Richten Sie die Einkerbung im Hakenkörper auf den Vorsprung der Hakenabdeckung aus, drücken Sie die Hakenabdeckung entgegen der in Abb. 19 gezeigten Pfeilrichtung, und ziehen Sie dann die Schraube an. Verwenden Sie handelsübliche Batterien der Größe AAAA (1,5 V).

HINWEIS

Ziehen Sie die Schraube nicht zu fest an. Dies könnte das Gewinde zerstören.

ACHTUNG

○Nichtbeachtung der folgenden Punkte kann zu Lecken von Batterieflüssigkeit, Rost oder Fehlfunktion führen. Richten Sie die Plus- und Minusklemmen (+/-) korrekt aus. Wechseln Sie beide Batterien gleichzeitig aus. Mischen Sie nicht alte und neue Batterien. Entfernen Sie verbrauchte Batterien sofort aus dem Haken.

○Entsorgen Sie verbrauchte Batterien nicht mit dem normalen Abfall und werfen Sie Batterien nicht in ein Feuer.

○Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

○Verwenden Sie Batterien korrekt entsprechend den Batteriespezifikationen und Anzeigen.

14. Verwendung des Einsatzhalters ACHTUNG

○Bewahren Sie den Einsatz am festgelegten Platz am Werkzeug auf. Wenn das Werkzeug mit nicht angemessen verstautem Einsatz verwendet wird, kann der Einsatz herausfallen und Verletzungen verursachen.

○Verstauen Sie keine Einsätze mit anderer Länge, anderer Größe oder anderen Abmessungen als der im Standardzubehör enthaltene Kreuzschlitz-Schraubenziehereinsatz. Der Einsatz kann herausfallen und Verletzungen verursachen.

(1) Entfernen des Einsatzes

Halten Sie die Haupteinheit sicher fest und ziehen Sie den Einsatz heraus, indem Sie ihn mit Ihrem Daumen halten (Abb. 21).

(2) Anbringen des Einsatzes

Bringen Sie den Einsatz in umgekehrter Reihenfolge des Entfernens an. Schieben Sie den Einsatz so ein, dass die rechte und die linke Seite gleich sind, wie in Abb. 22 gezeigt.

15. Anbringen/Entfernen des Seitengriffs ACHTUNG

○Bringen Sie den Seitengriff sicher an. Wenn er locker ist, kann er sich drehen oder herausfallen und Verletzungen verursachen.
(1) Installieren Sie den Seitengriff so, dass die Vorsprünge an der Haupteinheit in die Nuten am Seitengriff eingreifen. Ziehen Sie den Seitengriff an, nachdem Sie sichergestellt haben, dass er nicht auf den Vorsprüngen zur Schlupfverhütung sitzt (Abb. 23).
(2) Lösen Sie den Griff, um den Seitengriff zu entfernen.

WARTUNG UND INSPEKTION

1. Nachprüfen des Werkzeuges

Da ein stumpfes Werkzeug die Leistung vermindern wird und eventuell ein schlechtes Funktionieren des Motors verursachen wird, das Werkzeug schärfen oder es wechseln sobald Verschleiß sichtbar wird.

2. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das „Herz“ dex Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten (Abb. 24)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Ersetzen Sie Kohlebürsten durch neue Bürsten, wenn diese bis zur „Verschleißgrenze“ oder bis in ihre Nähe abgenutzt sind, da übermäßig abgenutzte Kohlebürsten Motorstörungen verursachen können. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können.

HINWEIS

Beim Ersetzen der Kohlebürste durch eine neue, eine Hitoki-Kohlebürste mit der Kodenummer 999054 verwenden.

5. Austausch einer Kohlebürste

Die Kohlebürste nach Abnehmen der Bürstenkappe entfernen, indem die Krempe der Kohlebürste wie in Abb. 26 gezeigt mit einem flachen Schraubenzieher o.ä. erfaßt wird.

Beim Installieren der Kohlebürste die Richtung so wählen, daß die Klaue des Kohlebürste mit dem Kontaktteil außerhalb des Bürstenrohrs übereinstimmt. Dann die Bürste wie in Abb. 27 gezeigt mit dem Finger einschieben und schließlich die Bürstenkappe anbringen.

ACHTUNG

Stellen Sie unbedingt sicher, daß die Klaue der Kohlebürste in den Kontaktteil außerhalb des Bürstenrohrs eingeschoben wird. (Eine der beiden vorhandenen Klauen muß eingeschoben werden.)

Vorsicht ist erforderlich, da Fehler bei dieser Tätigkeit zu einer verformten Klaue der Kohlebürste und frühzeitigen Motorstörungen führen können.

6. Außenreinigung

Um den Schlagbohrschrauber zu reinigen, wischen Sie ihn mit einem weichen, trockenen Tuch ab; bei stärkeren Verschmutzungen verwenden Sie ein mit Seifenwasser angefeuchtetes Tuch. Benutzen Sie niemals chlorhaltige Lösungsmittel, Benzin oder Verdünnung, da diese Stoffe die Kunststoffteile auflösen.

7. Lagern

Bewahren Sie den Schlagbohrschrauber an einem trockenen, kühlen Ort auf, an dem er nicht von Kinderhänden erreicht werden kann.

8. Liste der Wartungsteile

ACHTUNG

Reparatur, Modifikation und Inspektion von Hikokli-Elektrowerkzeugen müssen durch ein autorisiertes Hikokli-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hikokli-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird.

Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hikokli-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen.

Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf Hikokl-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hikokl autorisiertes Servicecenter.

HINWEIS

Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HITACKII sind änderungen der hierin gemachten technischen Angaben vorbehalten.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

DV14DL

Gemessener A-gewichteter Schallpegel: 93 dB(A) Gemessener A-gewichteter Schalldruck: 82 dB(A) Messunsicherheit KpA: 3 dB(A)

Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 7,6 m/s ^2 .

DV18DL

Gemessener A-gewichteter Schallpegel: 93 dB(A) Gemessener A-gewichteter Schalldruck: 82 dB(A) Messunsicherheit KpA: 3 dB(A)

Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 9,5 m/s ^2 .

Bei der Arbeit immer einen Ohrenschutz tragen.

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

AVERTISSEMENT

8. Automatische asvergrendeling

Hikoki Power Tools Deutschland GmbH

Hikoki Power Tools Österreich GmbH

IndustrieZentrum NÖ –Süd, Straße 7, Obj. 58/A6 2355

Wiener Neudorf, Austria

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.at

English Nederlands
EC DECLARATION OF CONFORMITYWe declare under our sole responsibility that Cordless Impact Driver Drill, identified by type and specific identification code *1), is in conformity with all relevant requirements of the directives *2) and standards *3). Technical fi le at *4) – See below.The European Standard Manager at the representative office in Europe is authorized to compile the technical fi le.The declaration is applicable to the product affi xed CE marking.	EC VERKLARING VAN CONFORMITEITWij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze klop-boor-schroefmachine, geidentificeerd door het type en de specifieke identificatiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder.De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen.Deze verklaring is van toepassing op producten voorzien van de CE-markeringen.
Deutsch Español
EG-KONFORMITÄTSERKLÄRUNGWir erklären in alleiniger Verantwortung, dass der durch den Typ und den spezifischen Identifizierungscode *1) identifizierte Akku-Schlagbohrschrauber allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) – Siehe unten.Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen.Die Erklärung gilt für die an dem Produkt angebrachte CE-Kennzeichnung.	DECLARACIÓN DE CONFORMIDAD DE LA CEDeclaramos bajo nuestra única responsabilidad que el Taladro atornillador de impacto a batería, identificado por tipo y por código de identificación específico *1), está en conformidad con todas las disposiciones correspondientes de las directivas *2) y de las normas *3). Documentación técnica en *4) – Ver a continuación.El Director de Normas Europeas en la oficina de representación en Europa está autorizado para elaborar el expediente técnico.La declaración se aplica al producto con marcas de la CE.
Français PortuguêsDECLARATION DE CONFORMITE CENous déclarons sous notre entière responsabilité que la visseuse/perceuse percussion à batterie, identifiée par le type et le code d'identification spécifique *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci-dessous.Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique.Cette déclaration s'applique aux produits désignés CE.	DECLARAÇÃO DE CONFORMIDADE CEDeclaramos, sob nossa única e inteira responsabilidade, que Berbequim Aparafusadora de Impacto a Bateria, identificado por tipo e código de identificação específico *1), está em conformidade com todos os requerimientos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)–Consulte abaixo.O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico.A declaração aplica-se aos produtos com marca CE.
Italiano ΕλληνικάDICHIARAZIONE DI CONFORMITÀ CEDichiariamo sotto la nostra esclusiva responsabilità che il Trapano avvitatore a percussione a batteria, identificato dal tipo e dal codice identificativo specifico *1), è conforme a tutti i requisiti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto.Il gestore delle norme europee presso l'ufficio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico.La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.	ΕΚ ΔΗΛΩΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥΔηλώνουμε με αποκλειστική μας ευθύνη ότι το Κρουστικό δραπανοκαταβίδο μπαταρίας, το οποίο προσδιορίζεται από τον τύπο και ειδικό αναγνωριστικό κωδικό *1), είναι σύμφωνο με όλες τις σχετικές απαιτήσεις των Οδηγιών *2) και στα σχετικά πρότυπα *3). Τεχνικό Αρχείο στο *4) – Δείτε παρακάτω.Ο Διαχειριστής Ευρωταϊκών Προτύπων στο γραφείο εκπροσώτησης στην Ευρώπη είναι εξουσιοδοτημένος για τη σύνταξη του τεχνικού φακέλου.Η δήλωση ισχύει μόνο για το προϊόν που είναι τοποθετημένη σήμανση CE.
*1) DV18DL C332624R*2) 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU*3) EN60745-1:2009+A11:2010EN60745-2-2:2010EN60335-1:2012+A11:2014EN60335-2-29:2004+A2:2010EN55014-1:2006+A1:2009+A2:2011EN55014-2:1997+A1:2001+A2:2008
*4) Representative office in EuropeHikoki Power Tools Deutschland GmbHSiemensring 34, 47877 Willich, GermanyHead office in JapanKoki Holdings Co., Ltd.Shinagawa Intercity Tower A, 15-1, Konan 2-chome,Minato-ku, Tokyo, Japan		29. 6. 2018Naoto YamashiroEuropean Standard Manager29. 6. 2018A. NakagawaCorporate Officer
