Produkttyp	Elektrische Niederdruck-Pistole für Farbe
Marke	Wagner
Modell	Universal Sprayer W 510
Kategorie	Farbspritzen
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	460 W
Sprühleistung	110 W
Gewicht	1,9 kg
Doppelte Isolierung	Ja
Max. Produktdurchfluss	230 ml/min
Maximale Viskosität (Standard-Düse)	120 DIN/s
Maximale Viskosität (Wall-Düse)	3000 mPas
Schalldruckpegel	80 dB(A) (Unsicherheit K=4 dB)
Schallleistungspegel	93 dB(A) (Unsicherheit K=4 dB)
Vibrationen	< 2,5 m/s² (Unsicherheit K=1,5 m/s²)
Einstellbare Sprühbilder	Vertikal flach, Horizontal flach, Rund
Durchflusseinstellung	Ja, über Einstellring
2-Stufen-Abzug	Ja (1. Stufe Gebläse, 2. Stufe Farbe)
Luftfilter	Ja, abnehmbar und austauschbar
Abnehmbare Düsen enthalten	Standard (für Flüssigkeiten) und Wall (für Wandfarben)
Fassungsvermögen Standard-Behälter	800 ml
Fassungsvermögen Wall-Behälter	1300 ml
Wartung	Reinigung nach jedem Gebrauch, Austausch des Luftfilters, Überprüfung der Düsendichtung
Sicherheit	Atemschutz empfohlen, nicht auf Personen/Tiere richten, vor Wartung vom Netz trennen
Garantie	3 Jahre + 1 Jahr nach Online-Registrierung

Häufig gestellte Fragen - Universal Sprayer W 510 WAGNER

Welche Produkttypen kann ich mit dem Wagner W 510 sprühen?

Mit der Standard-Düse können Sie Lacke, Lasuren, lösemittelhaltige oder wasserbasierte Farben, Öle usw. sprühen. Mit der Wall-Düse sprühen Sie Innenwandfarben (wasser- oder lösemittelbasiert). Die vollständige Liste finden Sie in der Anleitung.

Wie stelle ich die Sprühform ein?

Lösen Sie die Überwurfmutter leicht, drehen Sie die Luftkappe in die gewünschte Position (vertikal flach, horizontal flach oder rund) und ziehen Sie sie wieder fest. Ziehen Sie niemals an der Nadel während der Einstellung.

Was tun, wenn die Pistole keine Farbe sprüht?

Überprüfen Sie, ob die Düse verstopft ist, das Steigrohr sauber ist, die Durchflusseinstellung nicht zu weit links (-) steht, der Behälter fest sitzt und die Entlüftungsöffnung sauber ist.

Wie reinige ich die Pistole nach Gebrauch?

Trennen Sie das Gerät vom Netz, zerlegen Sie die Pistole, leeren Sie den Behälter, reinigen Sie die Teile mit einer Bürste und Lösemittel oder Wasser, spülen Sie dann nach, indem Sie Lösemittel/Wasser sprühen. Tauchen Sie den hinteren Teil niemals in Flüssigkeit.

Welcher Sprühabstand wird empfohlen?

Bei flüssigen Produkten (Standard-Düse) halten Sie einen Abstand von 5 bis 15 cm ein. Bei Wandfarben (Wall-Düse) etwa 20 bis 30 cm.

Wie pflege ich den Luftfilter?

Überprüfen Sie den Filter nach jedem Gebrauch. Trennen Sie das Gerät vom Netz, öffnen Sie den Filterdeckel, entfernen Sie den Filter und ersetzen Sie ihn, wenn er verschmutzt ist. Betreiben Sie das Gerät niemals ohne Filter.

Kann ich Zweikomponentenlacke mit dem W 510 verwenden?

Ja, aber reinigen Sie das Gerät sofort nach Gebrauch, um ein Aushärten der Farbe im Inneren zu vermeiden.

Was tun, wenn Farbe in das Entlüftungsrohr steigt?

Dies weist auf eine verschmutzte oder defekte Membran hin. Zerlegen Sie das Rohr, den Ventilkopf und die Membran, reinigen oder ersetzen Sie die Membran. Verwenden Sie das Gerät nicht weiter, bis das Problem behoben ist.

Wie erhalte ich die zusätzliche 1-Jahres-Garantie?

Registrieren Sie Ihr Produkt innerhalb von 28 Tagen nach dem Kauf auf der Website https://go.wagner-group.com/3plus1. Die Basisgarantie beträgt 3 Jahre, verlängert um 1 Jahr nach Registrierung.

Welche grundlegenden Sicherheitshinweise sind zu beachten?

Tragen Sie stets Atemschutz, Handschuhe und Schutzbrille. Richten Sie die Pistole niemals auf Personen oder Tiere. Arbeiten Sie in einem gut belüfteten Bereich. Trennen Sie das Gerät vor jeder Wartung vom Netz. Verwenden Sie nur Original-Ersatzteile.

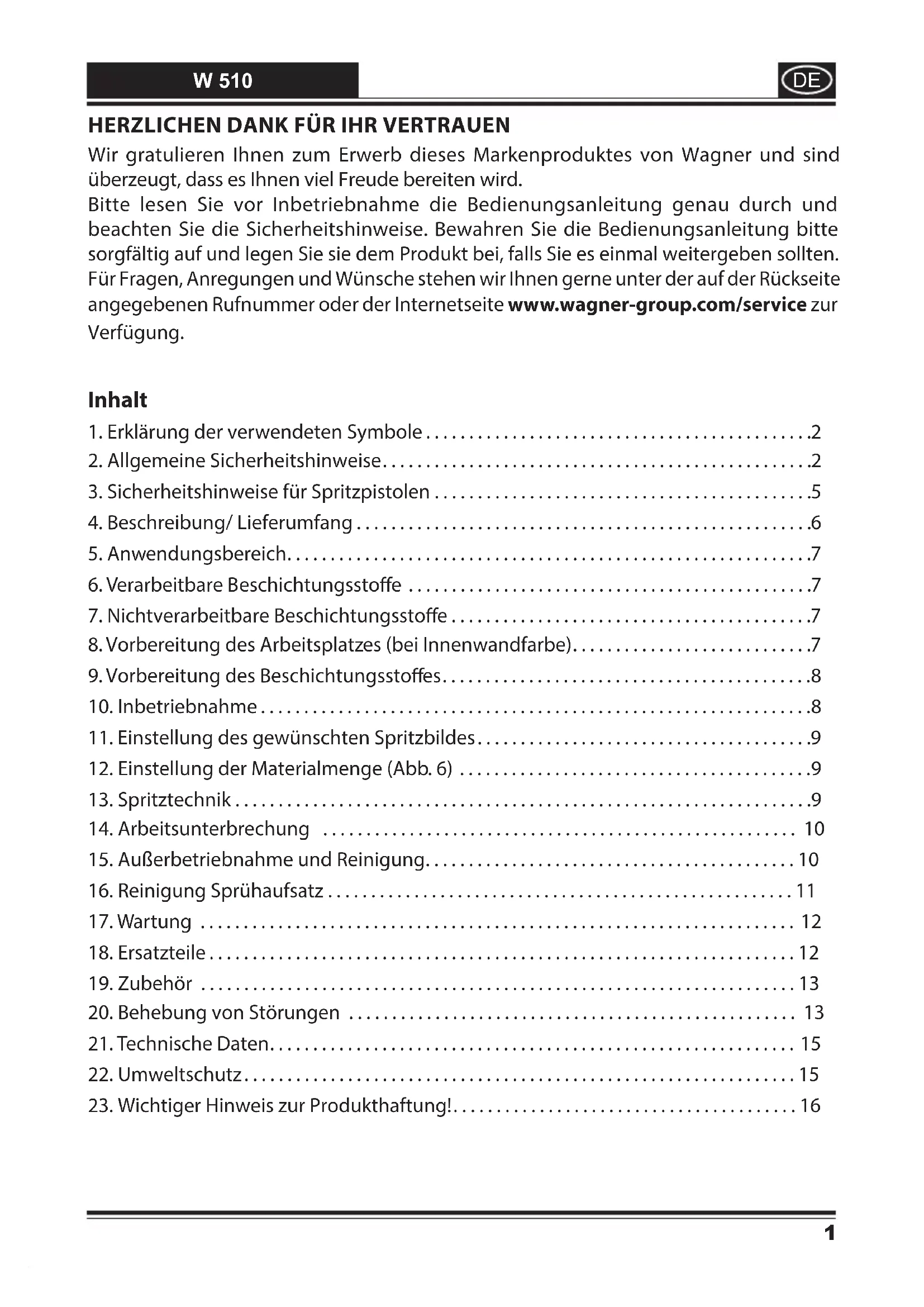

BEDIENUNGSANLEITUNG Universal Sprayer W 510 WAGNER

Wir gratulieren Ihnen zum Erwerb dieses Markenproduktes von Wagner und sind überzeugt, dass es Ihnen viel Freude bereiten wird.

Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung genau durch und beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung bitte sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie es einmal weitergeben sollten. Für Fragen, Anregungen und Wünsche stehen wir Ihnen gerne unter der auf der Rückseite angegebenen Rufnummer oder der Internetseite www.wagner-group.com/service zur Verfügung.

Inhalt

1. Erklärung der verwendeten Symbole....2
2. Allgemeine Sicherheitshinweise....2
3. Sicherheitshinweise für Spritzpistolen ....5
4. Beschreibung/ Lieferumfang....6
5. Anwendungsbereich....7
6. Verarbeitbare Beschichtungsstoffe ....7
7. Nichtverarbeitbare Beschichtungsstoffe....7
8. Vorbereitung des Arbeitsplatzes (bei Innenwandfarbe)....7
9. Vorbereitung des Beschichtungsstoffes....8
10. Inbetriebnahme....8
11. Einstellung des gewünschten Spritzbildes....9
12. Einstellung der Materialmenge (Abb. 6) ......9
13. Spritztechnik....9
14. Arbeitsunterbrechung 10
15. Außerbetriebnahme und Reinigung.... 10
16. Reinigung Sprühaufsatz 11
17. Wartung 12
18. Ersatzteile....12
19. Zubehör 13
20. Behebung von Störungen 13
21. Technische Daten.... 15
22. Umweltschutz....15
23. Wichtiger Hinweis zur Produkthaftung!......16

1. Erklärung der verwendeten Symbole

	Dieses Symbol weist auf eine potenzielle Gefahr für Sie bzw. das Gerät hin. Unter diesem Symbol finden Sie wichtige Informationen, wie Sie Verletzungen und Schäden am Gerät vermeiden.
	Gefahr eines elektrischen Schlages
	Kennzeichnet Anwendungstipps und andere besonders nützliche Hinweise.
	Mit diesem Symbol gekennzeichnete Geräte und Zubehöre sind für die Verarbeitung von dünnflüssigen Materialien wie z.B. Lacke, Lasuren und speziell darauf eingestellte Wandfarben geeignet. Trägt ein Material dieses Logo ist es für die Verwendung mit dem entsprechenden Gerät besonders gut geeignet.
	Mit diesem Symbol gekennzeichnete Geräte und Zubehöre sind für die Verarbeitung von dickflüssigen Materialien wie z.B. Innenwandfarben (Dispersionen und Latexfarben) geeignet. Trägt ein Material dieses Logo ist es für die Verwendung mit dem entsprechenden Gerät besonders gut geeignet.

2. Allgemeine Sicherheitshinweise

Achtung!

Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie die Bedienungsanleitung bitte sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie es einmal weitergeben sollten. Der nachfolgend verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Gerätes in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verhindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

g) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Service

a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

b) Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

3. Sicherheitshinweise für Spritzpistolen

- Achtung! Atemschutz tragen: Farbnebel und Lösungsmitteldämpfe sind gesundheitsschädlich. Nur in gut belüfteten Räumen oder bei künstlicher Belüftung arbeiten. Das Tragen von Arbeitskleidung, Schutzbrille, Gehörschutz und Handschuhen wird empfohlen.

ACHTUNG VERLETZUNGSGEFAHR!

Niemals die Pistole auf sich, Personen oder Tiere richten.

Steckdosen und Schalter unbedingt abkleben.

Gefahr eines elektrischen Schlages durch eindringendes Sprühmaterial!

Achtung! Gerät niemals mit beschädigter oder fehlender Düsendichtung betreiben. Bei fehlender oder beschädigter Düsendichtung kann Flüssigkeit in das Gerät eindringen und dadurch das Risiko eines elektrischen Schlages erhöhen.

Überprüfen Sie die Düsendichtung vor jeder Benutzung.

• Die Spritzpistolen dürfen nicht zum Sprühen brennbarer Stoffe verwendet werden.
• Die Spritzpistolen dürfen nicht mit brennbaren Lösungsmitteln gereinigt werden.
- Achten Sie auf die Gefahren die von dem versprühten Stoff ausgehen können und beachten Sie ebenfalls die Aufschriften auf den Behältern oder die vom Hersteller des Stoffes angegebenen Hinweise.
- Versprühen Sie keinerlei Stoffe von denen Sie die Gefährlichkeit nicht kennen.
- In Betriebsstätten, die unter die Explosionsschutz-Verordnung fallen, dürfen die Spritzpistolen nicht benutzt werden.
- Um Explosionsgefahr bei Spritzarbeiten zu vermeiden, muss für eine gute natürliche oder künstliche Lüftung gesorgt werden.

• Beim Spritzen dürfen in der Umgebung keine Zündquellen vorhanden sein, wie z. B. offenes Feuer, Rauchen von Zigaretten, Funken, glühende Drähte und heiße Oberflächen.
• Beim Arbeiten mit dem Gerät W 510 in Räumen wie auch im Freien darauf achten, dass keine Lösemitteldämpfe vom Gerät angesaugt werden.
  • Die Spritzpistole ist kein Spielzeug. Lassen Sie deswegen Kinder nicht mit der Spritzpistole hantieren oder spielen.
  •Vor allen Arbeiten an der Spritzpistole den Netzstecker aus der Steckdose ziehen.
• Decken Sie nicht zu spritzende Flächen ab. Beachten Sie beim Arbeiten, dass z. B. durch Wind, Farbnebel über größere Distanzen verfrachtet werden kann und dadurch Schäden verursacht werden können.
• Öffnen Sie das Gerät nie selbst um Reparaturen im elektrischen Bereich auszuführen!
• Das Gerät darf nur mit funktionsfähigem Ventil betrieben werden. Wenn Farbe in den Belüftungsschlauch (Abb. 1, 12) steigt, Gerät nicht weiter betreiben! Belüftungsschlauch, Ventil und Membran demontieren, reinigen und ggf. Membran ersetzen.
  •Spritzpistole nicht legen

Mit original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind.

4. Beschreibung/ Lieferumfang

Beschreibung/ Lieferumfang (Abb. 1)
1) Luftkappe 2) Düse
3) Überwurfmutter 4) Sprühaufsatz Standard
5) Abzugsbügel 6) Spritzpistole Hinterteil
7) Luftfilterabdeckung (rechts + links) 8) Materialmengenregulierung
9) Netzkabel 10) Behälter
11) Ventil 12) Belüftungsschlauch
13) Sprühaufsatz Wall 14) Übungsposter
15) Einfülltrichter (2 Stk.) 16)	Ersatzdüsendichtung (ohne Abbildung)*
17) Gleitfett (ohne Abbildung)*

* Befindet sich im Behälter, vor Inbetriebnahme entfernen!

5. Anwendungsbereich

Mit der W 510 kann eine Vielzahl von Beschichtungsstoffen verarbeitet werden. Abhängig vom Beschichtungsstoff muss ein anderer Sprühaufsatz verwendet werden:

Beschichtungstoff Sprühaufsatz
Dünnflüssige Beschichtungstoffe:HolzschutzmittelAlle Beschichtungsstoffe mit rotem Perfect Spray Logo	Standard Lösemittelhaltige und wasserverdünnbare n, Grundierungen, Lacke, Klarlacke, Kraftfahrze lacke, Beizen und
Innenwandfarbe (Dispersionen und Latexfarben)Alle Beschichtungsstoffe mit grünem Perfect Spray Logo	Wall

6. Verarbeitbare Beschichtungsstoffe

Innenwandfarbe (Dispersionen und Latexfarbe)

Lösemittelhaltige und wasserverdünnbare Lackfarben, Lasuren, Grundierungen, 2-Komponenten Lacke, Klarlacke, Kraftfahrzeug-Decklacke, Beizen und Holzschutzmittel.

7. Nichtverarbeitbare Beschichtungsstoffe

Materialien die stark schmirgelnde Bestandteile enthalten, Putze, Fassadenfarbe, Laugen und säurehaltige Beschichtungsstoffe.

Brennbare Beschichtungsstoffe.

8. Vorbereitung des Arbeitsplatzes (bei Innenwandfarbe)

Steckdosen und Schalter unbedingt abkleben. Gefahr eines elektrischen Schlages durch eindringendes Sprühmaterial! Decken Sie alle nicht zu sprühende Flächen und Objekte ab, bzw. entfernen Sie diese aus dem Arbeitsbereich. Für Schäden durch Farbnebel (Overspray) wird keine Haftung übernommen.

Silikatfarbe verätzt bei Kontakt Glas- und Keramikflächen! Alle entsprechenden Oberflächen müssen daher unbedingt komplett abgedeckt werden.

Achten Sie auf die Qualität des verwendeten Abklebebandes.

Verwenden Sie auf Tapeten und gestrichenen Untergründen kein zu stark haftendes Klebeband, um Beschädigungen beim Entfernen zu vermeiden. Entfernen Sie Klebebänder langsam und gleichmäßig; keinesfalls ruckartig. Lassen Sie Flächen nur so lange wie nötig abgeklebt, um mögliche Rückstände beim Entfernen zu minimieren. Beachten Sie auch die Hinweise des Klebebandherstellers.

9. Vorbereitung des Beschichtungsstoffes

Mit dem beiliegenden Sprühaufsatz können Innenwandfarben, Lacke und Lasuren unverdünnt oder geringfügig verdünnt versprüht werden. Detaillierte Informationen können Sie dem Technischen Datenblatt des Farbherstellers entnehmen (→ Internet Download).

1. Rühren Sie das Material gründlich auf und verdünnen Sie es gemäß der Verdünnungsempfehlung.

Verdünnungsempfehlung
Sprühaufsatz Spritzmaterial
	Lasuren unverdünnt
	Holzschutzmittel, Beizen, Öle, Desinfektionsmittel, Pflanzenschutzmittel	unverdünnt
	Lösemittelhaltige oder wasserverdünnbare Lackfarben, Grundierungen, KfZ- Decklacke, Dickschichtlasuren	0 - 10 % verdünnen
	Innenwandfarbe (Dispersionen und Latexfarben)	0 - 10 % verdünnen

1. Ist die Fördermenge auch bei maximaler Mengeneinstellung zu gering, schrittweise 5 - 10 % verdünnen bis die Fördermenge Ihren Anforderungen entspricht.

10. Inbetriebnahme

Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der Angabe auf dem Leistungsschild übereinstimmt.

• Behälter von der Spritzpistole abschrauben

• Steigrohr ausrichten (Abb. 2). Bei richtiger Position des Steigrohres kann der Behälterinhalt fast ohne Rest verspritzt werden.
  Bei Arbeiten an liegenden Objekten: Steigrohr nach vorne drehen. (Abb. 2 A)
  Spritzarbeiten bei über Kopf Objekten: Steigrohr nach hinten drehen. (Abb. 2 B)

• Behälter auf Papierunterlage stellen und vorbereiteten Beschichtungsstoff mit Hilfe des im Lieferumfang enthaltenen Einfülltrichters einfüllen.

• Behälter fest an die Spritzpistole anschrauben.
  • Vorder- und Hinterteil der Pistole miteinander verbinden (Abb. 3)
• Gerät nur auf ebener und sauberer Fläche abstellen. Gerät kann sonst umkippen!
• Abzugsbügel betätigen. Die W 510 hat einen 2-stufigen Abzugsbügel. In der ersten Stufe wird die Turbine gestartet. Wird der Abzugsbügel weiter gedrückt, wird Material gefördert.
• Spritzbild an der Spritzpistole einstellen.

Das beiliegende Übungsposter ist ideal, um sich mit der Bedienung der Sprühpistole vertraut zu machen. Nach diesen ersten Sprühversuchen, ist es zweckmäßig auf Karton oder ähnlichem Untergrund eine Sprühprobe durchzuführen, um die passende Spritzpistoleneinstellung zu ermitteln.

11. Einstellung des gewünschten Spritzbildes

WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der Luftkappe den Abzugsbügel ziehen.

Bei leicht gelöster Überwurfmutter (Abb. 4, 1) die Luftkappe (2) in die gewünschte Spritzbild-Position drehen (Pfeil). Danach Überwurfmutter wieder festziehen.

Abb. 5 A = senkrechter Flachstrahl →

für horizontalen Farbau

Abb. 5 B = waagrechter Flachstrahl →

für vertikalen Farbauftrag

Abb. 5 C = Rundstrahl

für Ecken und Kanten sowie schwer zugängliche Flächen

12. Einstellung der Materialmenge (Abb. 6)

Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen.

weniger Materialmenge → gegen den Uhrzeigersinn drehen (-)

mehr Materialmenge → im Uhrzeigersinn drehen (+)

13. Spritztechnik

Das Spritzergebnis hängt entscheidend davon ab, wie glatt und sauber die Oberfläche vor dem Spritzen ist. Deshalb die Oberfläche sorgfältig vorbehandeln und staubfrei halten.

• Nicht zu spritzende Flächen abdecken.
• Gewinde oder ähnliches am Spritzobjekt abdecken.

Wichtig: Am Rand der Spritzfläche beginnen. Zuerst mit der Sprühbewegung beginnen und dann den Abzugsbügel drücken. Unterbrechungen innerhalb der Spritzfläche vermeiden.

• Die Spritzbewegung sollte nicht aus dem Handgelenk, sondern aus dem Arm kommen. Somit bleibt während des Spritzvorgangs immer der gleiche Abstand zwischen Spritzpistole und Fläche gewährleistet. Wählen Sie einen Abstand von 5-15 cm je nach gewünschter Spritzstrahlbreite. Bei der Verarbeitung von Innenwandfarbe sollte der Abstand ca. 20-30 cm betragen.

Abb. 7 A/7 B: RICHTIG gleichmäßiger Abstand zum Objekt

Abb. 7 C: FALSCH ungleichmäßiger Abstand erzeugt ungleichmäßigen Farbauftrag

• Bewegen Sie die Spritzpistole gleichmäßig quer oder auf und ab, je nach Spritzbildeinstellung.
• Eine gleichmäßige Spritzpistolenführung ergibt eine einheitliche Oberflächenqualität.

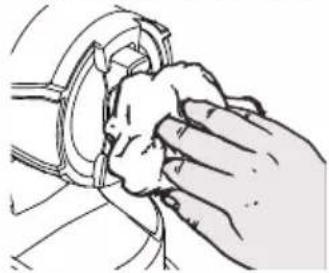

Wichtig: Düse und Luftkappe während der Benutzung regelmäßig abwischen, um ein Verstopfen der Düse zu verhindern.

Sprühen Sie bei schlecht deckender Farbe oder stark saugendem Untergrund im "Kreuzgang" (Abb. 8).

- Innenwandfarbe in kräftigen Farbtönen mindesten zweimal auftragen (erste Farbschicht zuerst trocknen lassen). Dadurch wird ein deckender Auftrag erreicht.

14. Arbeitsunterbrechung

•Gerät ausschalten.
- Bei längeren Pausen Behälter durch kurzes Aufdrehen und anschließendem Verschließen entlüften.
- Nach der Arbeitsunterbrechung Düsenöffnungen reinigen. Beim Verarbeiten von 2-Komponenten Lacken, ist das Gerät sofort zu reinigen.

15. Außerbetriebnahme und Reinigung

Eine sachgemäße Reinigung ist Voraussetzung für den einwandfreien Betrieb des Farbauftragsgerätes. Bei fehlender oder unsachgemäßer Reinigung werden keine Garantieansprüche übernommen.

WARNUNG: Pistolen-Hinterteil niemals unter Wasser halten oder in Flüssigkeit tauchen. Gehäuse nur mit getränktem Tuch reinigen.

1) Netzstecker ziehen. Bei längeren Pausen und nach Beendigung der Arbeit Behälter entlüften. Dies kann durch kurzes aufdrehen und anschließendem verschließen des Behälters oder durch Betätigung des Abzugsbügels und Ablassen der Farbe ins

Originalgebinde geschehen.

2) Pistole teilen. Haken (Abb. 3 b "click") leicht nach unten drücken.
Pistolen-Vorderteil und Pistolen-Hinterteil gegeneinander verdrehen und auseinander nehmen.
3) Behälter abschrauben. Restlicher Beschichtungsstoff in Materialdose zurückleeren
4) Behälter und Steigrohr mit Pinsel vorreinigen. Entlüftungsbohrung reinigen. (Abb. 9, 1)
5) Wasser bzw. Lösemittel in den Behälter einfüllen. Behälter anschrauben.
Verwenden Sie zur Reinigung keine brennbaren Materialien.

6) Pistole wieder zusammenbauen (Abb. 3).

7) Netzstecker einstecken, Gerät einschalten und Wasser bzw. Lösemittel in einen Behälter oder ein Tuch spritzen.

8) Den obigen Vorgang wiederholen, bis an der Düse klares Wasser bzw. Lösemittel austritt.

9) Gerät ausschalten und Netzstecker ziehen.

10) Pistole teilen. Haken (Abb. 3 b "click") leicht nach unten drücken.

Pistolen-Vorderteil und Pistolen-Hinterteil gegeneinander verdrehen und auseinander nehmen.

16. Reinigung Sprühaufsatz

1) Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.

ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der Spritzpistole niemals mit spitzen metallischen Gegenständen reinigen. Belüftungsschlauch und Membran sind nur bedingt lösemittelbeständig. Nicht in Lösemittel einlegen sondern nur abwischen.

2) Gerät darf nur mit unversehrter Membran (Abb. 10, 3) betrieben werden. Falls Farbe in den Belüftungsschlauch eingedrungen ist, die Membran kontrollieren und reinigen (s. Kapitel Wartung).

3) Überwurfmutter abschrauben, Luftkappe und Düse abnehmen. Luftkappe, Düsendichtung und Düse mit Pinsel und Lösemittel bzw. Wasser reinigen. (Abb. 11)

4) Spritzpistole und Behälter außen mit einem in Lösemittel bzw. Wasser getränktem Tuch reinigen.

5) Teile wieder zusammenbauen (siehe "Zusammenbau").

Zusammenbau

Achtung! Gerät niemals mit beschädigter oder fehlender Düsendichtung betreiben. Bei fehlender oder beschädigter Düsendichtung kann Flüssigkeit in das Gerät eindringen und dadurch das Risiko eines elektrischen Schlages erhöhen.

1) Düsendichtung (Abb. 12, 1) über die Nadel (3) schieben, die Nut (Schlitz) muss dabei zu Ihnen zeigen.
2Düse (Abb. 12, 2) auf den Pistolenkörper stecken und durch Drehen die richtige Position finden.

3) Luftkappe auf Düse stecken und mit Überwurfmutter festziehen.

4 Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben.

Dabei Behälterdichtung leicht drehen.

5) Steigrohr mit Behälterdichtung in Pistolenkörper stecken.

Zum leichteren Montieren der Pistole, tragen Sie bitte nach dem Reinigen großzügig Gleitfett (ist beigelegt) am O-Ring des Sprühaufsatzes (Abb. 14, 5 und 15, 5) auf.

17. Wartung

Luftfilter

Achtung! Gerät niemals ohne Luftfilter betreiben, es könnte Schmutz angesaugt werden und den Betrieb des Gerätes beeinflussen. Überprüfen Sie den Luftfilter nach jeder Benutzung auf Verschmutzung. Vor dem Wechsel Netzstecker ziehen.

1) Luftfilter Abdeckung öffnen. (Abb. 13)
2) Luftfilter herausziehen und je nach Verschmutzung den Luftfilter auswechseln.

Belüftungsschlauch/Ventil

• Belüftungsschlauch (Abb. 10, 1) oben vom Pistolenkörper ziehen. Ventildeckel (2) aufschrauben. Membran (3) entnehmen. Alle Teile sorgfältig reinigen oder bei Beschädigungen austauschen.
• Membran (Abb. 10, 3) mit Stift nach oben auf das Unterteil des Ventils setzen. Siehe hierzu auch Markierung auf dem Pistolenkörper.
• Ventildeckel (Abb. 10, 2) vorsichtig aufsetzen und zuschrauben.
• Belüftungsschlauch (Abb. 10, 1) auf Ventildeckel und auf Nippel am Pistolenkörper stecken.

18. Ersatzteile

Ersatzteilliste Sprühaufsatz Wall (Abb. 14)
Pos. Ben	ennung Best. Nr.
	Sprühaufsatz Wall kpl. mit Behälter 1300 ml 2301 734
1 Über	wurfmutter 0417 471
2 Luftkappe		0417 470
3 Düse		0417 468
4 Düsendichtung		2304 433
5 O-Ring Sprühaufsatz		2362 875
6	Belüftungsschlauch, Ventildeckel, Membran	2304 027
7 Steigrohr		2328 922
8 Behälterdichtung		2328 919
9 Behälter (1300 ml) mit Deckel		2305 155

Ersatzteilliste Sprühaufsatz Standard (Abb. 15)

Pos. Benennung Best. Nr.
	Sprühaufsatz Standard kpl. mit Behälter 800 ml 2361 730
1 Überwurfmutter 2362 873
2 Luftkappe 2362 877
3 Düse 2362 878
4 Düsendichtung 0417 706
5 O-Ring Sprühaufsatz 2362 875
6 Belüftungsschlauch, Ventildeckel, Membran 2304 027
7 Steigrohr 2362 876
8 Behälterdichtung 2323 039
9 Behälter (800 ml) mit Deckel 0413 909

Ersatzteilliste W 510 (Abb. 16)

Pos.	Benennung	Best. Nr.
1 Luftfilter Abdeckung (links und rechts)		2324 597
2 Luftfilter (2 Stk.)		0417 912
3 Einfülltrichter (3 Stk.)		2304 028
	Gleitfett (ohne Abb.)	2315 539

19. Zubehör

Das CLICK&PAINT SYSTEM bietet mit weiteren Sprühaufsätzen und Zubehör für jede Arbeit das richtige Werkzeug.

Weitere Informationen zur WAGNER-Produktpalette rund ums Renovieren unter www.wagner-group.com

20. Behebung von Störungen

Störung	Ursache	Abhilfe
KeinBeschichtungsstoff-austritt an der Düse	Düse verstopftSteigrohr verstopftMaterialmengen-Einstellung zu weit nach links gedreht (-)Steigrohr loseKein Druckaufbau im BehälterEntlüftungsbohrung(Abb. 9, 1) verstopft	ReinigenReinigenNach rechts drehen (+)EinsteckenBehälter anziehenReinigen
Beschichtungsstoff tropft an der Düse nach	Düse loseDüse verschlissenDüsendichtung fehlt oder verschlissenBeschichtungsstoff-Aufbau an Luftkappe, Düse oder Nadel	AnziehenAuswechselnAuswechselnReinigen
Zu grobe Zerstäubung	Beschichtungsstoff zu dickflüssigMaterialmenge zu groß Materialmengen-Einstell-schraube zu weit nach rechts gedrehtDüse verunreinigtLuftfilter stark verschmutztZu geringer Druckaufbau im Behälter	VerdünnenMaterialmengen-Einstellschraube nach links drehen (-)ReinigenAuswechselnBehälter anziehen
Spritzstrahl pulsiert	Beschichtungsstoff im Behälter geht zu EndeLuftfilter stark verschmutztDüsendichtung fehlt oder verschlissen	NachfüllenAuswechselnAuswechseln
Beschichtungsstoff-Läufer	Zuviel Beschichtungsstoff aufgetragen	Materialmengeneinstell-schraube nach links drehen (-)
Zuviel Beschichtungsstoff-Nebel (Overspray)	Abstand zum Spritzobjekt zu großZuviel Beschichtungsstoff-Auftrag	Spritzabstand verringernMaterialmengeneinstell-schraube nach links drehen (-)
Farbe im Belüftungsschlauch	Membran verschmutztMembran defekt	Membran reinigenMembran ersetzen
Schlechte Deckkraft an der Wand	Sprühmaterial zu kaltStark saugender Untergrund oder Farbe mit schlechter DeckkraftAbstand zu groß	Sprühmaterial sollte zuerst Zimmer-temperatur habenIm Kreuzgang sprühen (Abb. 8)Näher ans Objekt

21. Technische Daten

Technische Daten
Max. ViskositätLacke, Lasuren (Standard Sprühaufsatz):Innenwandfarbe (Wall Sprühaufsatz):	120 DIN/s3000 mPas
Spannung: 230 V	~, 50 Hz
Leistungsaufnahme: 460 W
Zerstäubungsleistung: 110 W
Doppelisolation	☐
Max. Fördermenge : 230 ml
Schalldruckpegel*: 80 dB (A); Unsicherheit K = 4 dB
Schallleistungspegel*: 93 dB (A); Unsicherheit K = 4 dB
Schwingungspegel*: < 2,5 m/s2; Unsicherheit K = 1,5 m/s2
Gewicht: 1,9 kg

* Gemessen nach EN 62841-1

Information zum Schwingungspegel

Der angegeben Schwingungspegel ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich von Elektrowerkzeugen verwendet werden. Der Schwingungspegel dient auch zu einer einleitenden Einschätzung der Schwingungsbelastung.

Achtung! Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeuges vom Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz der Bedienperson festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

22. Umweltschutz

Das Gerät samt Zubehör und Verpackung sollte einer umweltgerechten Wiederverwertungzugeführt werden. Geben Siedas Gerät beider Entsorgung nicht in den Hausmüll. Unterstützen Sie den Umweltschutz und bringen Sie deshalb Ihr Gerät zu einer örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel. Farbreste und Lösungsmittel dürfen nicht in die Kanalisation, das Abflusssystem oder den Hausmüll geschüttet werden. Diese sind als Sondermüll separat zu entsorgen. Beachten Sie dazu die Hinweise auf den Produktverpackungen.

23. Wichtiger Hinweis zur Produkthaftung!

Nach dem seit 01.10.1990 geltenden Produkthaftungsgesetz haftet der Hersteller für sein Produkt bei Produktfehlern uneingeschränkt nur dann, wenn alle Teile vom Hersteller stammen oder von diesem freigegeben wurden, die Geräte sachgemäß montiert und betrieben werden. Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen, wenn die Verwendung des fremden Zubehörs oder der fremden Ersatzteile zu einem Produktfehler führt.

Sehr geehrter WAGNER-Kunde,

unser Service-Zentrum bietet Ihnen die beste Unterstützung durch unsere Hotline, die wir für Sie unter der Telefon Nummer 07544 / 505 1541 (zum Ortstarif) geschaltet haben.

Unsere Experten garantieren Ihnen schnelle Hilfe und kompetente Auskunft. Sie geben Tipps und Tricks zum Benutzen unserer Produkte.

Email: [e-mail]

EU Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses Produkt den folgenden einschlägigen Bestimmungen entspricht:

2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU

Angewandte harmonisierte Normen:

EN 62841-1, EN 50580, EN 55014-1, EN 55014-2, EN IEC 61000-3-2, EN 61000-3-3, EN 62233

Die EU Konformitätserklärung liegt dem Produkt bei.

Sie kann bei Bedarf mit der Bestellnummer 2386150 nachbestellt werden.

3+1 Jahre Garantie

Die J. Wagner GmbH, mit Sitz in D-88677 Markdorf, räumt Ihnen neben der gesetzlichen Gewährleistung für dieses Produkt zusätzlich für den Zeitraum von 36 Monaten eine Garantie (Geräte-Garantie) ein. Der Garantiezeitraum verlängert sich um weitere 12 Monate, wenn das Produkt innerhalb von 28 Tagen nach dem Kauf im Internet unter https://go.wagner-group.com/3plus1 registriert wird.

Die Garantie umfasst die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung von einem nicht einwandfreien Material bei der Herstellung des Produktes oder durch Montagefehler des Produktes zurückzuführen sind, sowie den kostenlosen Ersatz von defekten Teilen, sofern nicht ein Garantieausschluss vorliegt.

Die gesetzlichen Sachmängelrechte, die Ihnen als Käufer für den vorgesehenen Zweck ab Übergabe der Kaufsache zustehen, werden durch die Garantie nicht eingeschränkt. Die Garantie sowie Ihr gesetzliches Mängelgewährleistungsrecht erlöschen, wenn das Gerät von anderen Personen als dem autorisierten WAGNER Service - Personal geöffnet wurde.

Die detaillierten Garantiebestimmungen erhalten Sie auf Nachfrage bei unseren autorisierten WAGNER Partnern (siehe Webseite oder Betriebsanleitung) oder in Textform auf unserer Webseite:

- Änderungen vorbehalten -

1. Rühren Sie das Material gründlich auf und verdünnen Sie es gemäß der Verdünnungsempfehlung.

Mit dem beiliegenden Sprühaufsatz können Innenwandfarben, Lacke und Lasuren unverdünnt oder geringfügig verdünnt versprüht werden. Gedetailleerde informatie vindt u in het technische datablad van de fabrikant (→ downloaden via internet).

21. Technische gegevens

Technische gegevens
Max. viscositeitBeits, lak (Standard spuitopzet):Binnenwandverf (Wall spuitopzet):	120 DIN/s3000 mPas
Spanning: 230 V	~, 50 Hz
Opgenomen vermogen: 460 W
Verstuivingsvermogen: 110 W
Dubbel geïsoleerd:	☐
Max. transport hoeveelheid : 230 ml
Geluidsdrukniveau*: 80 dB (A); Unsicherheit K = 4 dB
Geluidsdrukvermogen*: 93 dB (A); Unsicherheit K = 4 dB
Trillingsniveaus*: < 2,5 m/s2; Unsicherheit K = 1,5 m/s2
Gewicht:	1,9 kg

D Inspiration der besonderen Art

Sie sind auf der Suche nach Ihrem nächsten Projekt? Dann schauen Sie bei unserem Projektfinder vorbei. Hier finden Sie praktische Anleitungen rund um die Themen Renovieren, Verschönern und Selbermachen. Also machen Sie sich's schön!

D Zeit für einen Tapetenwechsel!
GB Time for a change of wallpaper!

D Lackieren Sie ihre Terrasse neu!
68 Paint, renovate and protect decking!

D Gestalten Sie Innen- & Außenbereiche in tollen Farben!
GB Use fantastic colours indoors and out!

Otto-Lilienthal-Str. 18

88677 Markdorf

T+49 0180-55 92 46 37

F+49 075 44-5 05 11 69

SK

E-CORECO SK S.R.O.
