BEDIENUNGSANLEITUNG 30NXEBCLTV1 NILOX

• La luz rosa se vuelve verde inmediatamente: verifique que la batería esté completamente cargada. De lo contrario, la batería o el cargador están defectuosos.169 Notas170 Ausführung Original Diese Anleitung soll Ihnen die Informationen geben, die Sie für die korrekte Verwendung, Einstellung und Wartung Ihres Fahrrads benötigen. Bitte lesen Sie diese Anleitung vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie auf, solange Sie das Fahrrad benutzen. Enthält wichtige Sicherheits- und Wartungsinformationen. Es liegt in der Verantwortung des Benutzers, diese Anleitung zu lesen, bevor er das Produkt verwendet. Die Nichtbeachtung dieser Anweisungen kann zu einer unsachgemäßen Verwendung des Fahrrads oder zu einem vorzeitigen Verschleiß einiger Komponenten führen, was zu einem Sturz und/oder einem Unfall führen kann. Wenn sich während der Garantiezeit herausstellt, dass ein Originalteil einen Verarbeitungsfehler aufweist, ersetzen wir es. Die Garantiezeit für Fahrräder mit Tretunterstützung beträgt wie folgt:

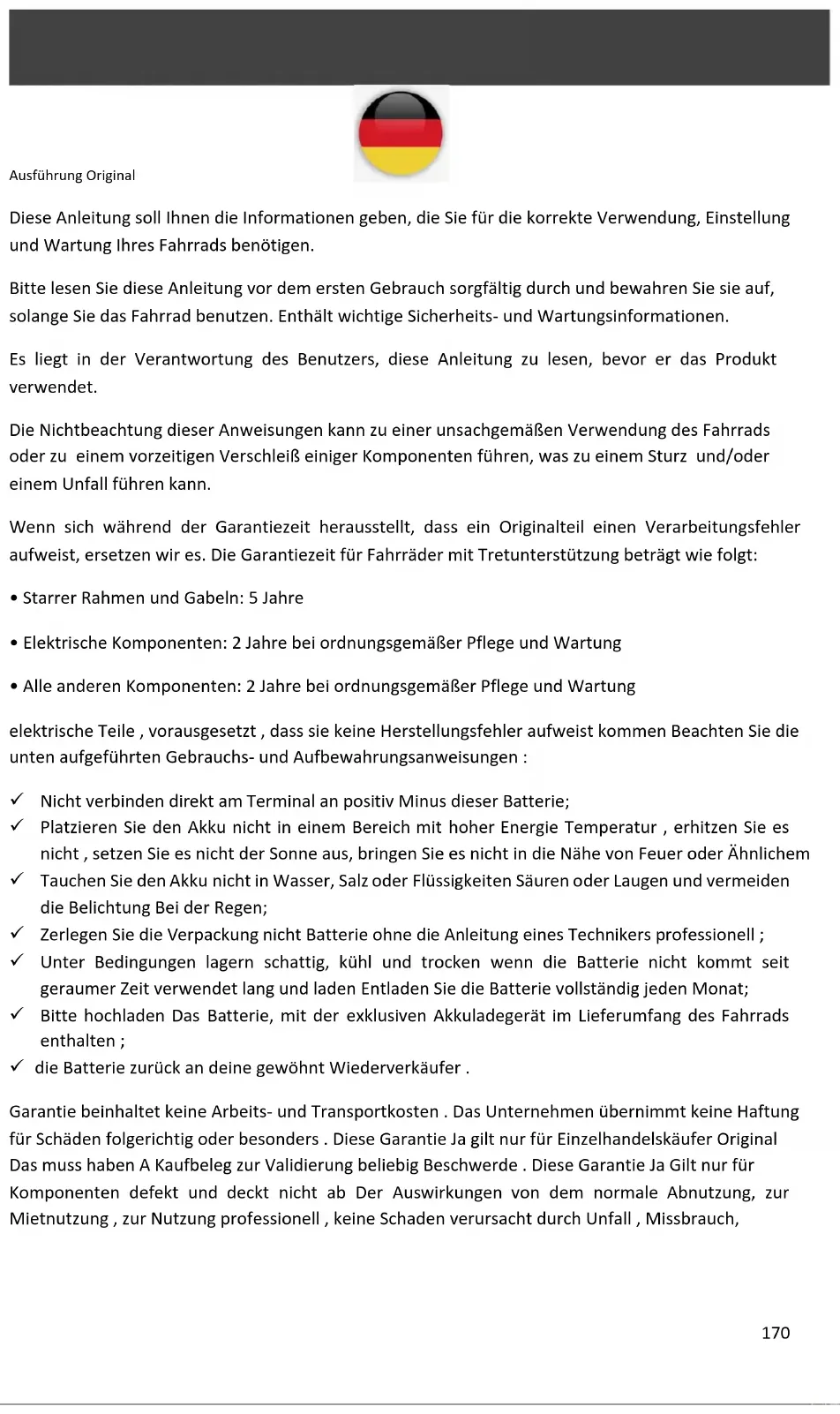

• Starrer Rahmen und Gabeln: 5 Jahre

• Elektrische Komponenten: 2 Jahre bei ordnungsgemäßer Pflege und Wartung

• Alle anderen Komponenten: 2 Jahre bei ordnungsgemäßer Pflege und Wartung elektrische Teile , vorausgesetzt , dass sie keine Herstellungsfehler aufweist kommen Beachten Sie die unten aufgeführten Gebrauchs- und Aufbewahrungsanweisungen : ✓ Nicht verbinden direkt am Terminal an positiv Minus dieser Batterie; ✓ Platzieren Sie den Akku nicht in einem Bereich mit hoher Energie Temperatur , erhitzen Sie es nicht , setzen Sie es nicht der Sonne aus, bringen Sie es nicht in die Nähe von Feuer oder Ähnlichem ✓ Tauchen Sie den Akku nicht in Wasser, Salz oder Flüssigkeiten Säuren oder Laugen und vermeiden die Belichtung Bei der Regen; ✓ Zerlegen Sie die Verpackung nicht Batterie ohne die Anleitung eines Technikers professionell ; ✓ Unter Bedingungen lagern schattig, kühl und trocken wenn die Batterie nicht kommt seit geraumer Zeit verwendet lang und laden Entladen Sie die Batterie vollständig jeden Monat; ✓ Bitte hochladen Das Batterie, mit der exklusiven Akkuladegerät im Lieferumfang des Fahrrads enthalten ; ✓ die Batterie zurück an deine gewöhnt Wiederverkäufer . Garantie beinhaltet keine Arbeits- und Transportkosten . Das Unternehmen übernimmt keine Haftung für Schäden folgerichtig oder besonders . Diese Garantie Ja gilt nur für Einzelhandelskäufer Original Das muss haben A Kaufbeleg zur Validierung beliebig Beschwerde . Diese Garantie Ja Gilt nur für Komponenten defekt und deckt nicht ab Der Auswirkungen von dem normale Abnutzung, zur Mietnutzung , zur Nutzung professionell , keine Schaden verursacht durch Unfall , Missbrauch,171 Belastungen Übermaß, Fahrlässigkeit, Montage unsachgemäße Wartung unsachgemäß oder Hinzufügung von irgendwelchen Nicht konformer Artikel Bei der Ziel von Nutzen Original des Fahrrades. Keiner Ein Fahrrad ist für die Ewigkeit gedacht und nein Beschwerde wird sein akzeptiert, sofern vorhanden An Schaden durch den Gebrauch verursacht unangemessen, Wettbewerb, Stunts, Sprünge oder andere Aktivität ähnlich . Beschwerden Sie müssen sein gesendet über den Händler. Dein Rechte gibt es nicht interessiert. Das Unternehmen Ja behält sich das Recht auf Änderungen oder Modifizierungen vor beliebig Spezifikation ohne Vorankündigung. Alle Informationen und Spezifikationen darin enthalten dokumentieren Ich bin im Moment richtig von dem drucken . Es ist verboten das Handbuch ändern oder manipulieren wird mit dem Fahrrad geliefert . Das Fahrrad ist nach den geltenden gesetzlichen Normen zertifiziert. Das ist es absolut verboten ändern Die Parameter und Spezifikationen des Komponenten elektrisch / mechanisch zusammengebaut und die Standardfunktionen des Fahrrad als das ist würde das Gute gefährden Fahrzeugbetrieb und Sicherheit des Benutzers sich selbst . Für den Fall, dass passieren, der Benutzer wird sein vollständig verantwortlich für irgendetwas Schaden verbunden. Bedingungen hierfür von Nutzen Pedalfahrrad unterstützt Dieses Tretfahrrad assisted ist für den einmaligen Gebrauch gedacht städtisch und vorstädtisch , kann sein in der Stadt verwendet , auf Straße oder oben A Oberfläche Asphalt , wo die Reifen sind Sie haben ständig Bodenkontakt . Es verfügt über ein Fahrt unterstützt elektrisch Das wird alles erleichtern dein Verschiebungen Tageszeitungen , zum Mitnehmen mehr weit und länger . dein Pedalfahrrad unterstützt ist eins Erwachsenenfahrrad für ältere Menschen über 14 Jahre alt. Wird das Fahrrad von einem Kind benutzt , d Eltern Sie müssen beaufsichtigen und versichern Das der Benutzer ist in der Lage, das Fahrrad sicher zu benutzen . Das Modell kann nicht sein gebraucht An unbefestigtes oder beschädigtes Land. Es ist nicht für den Offroad-Einsatz konzipiert . Es ist nicht für den einmaligen Gebrauch konzipiert konkurrenzfähig. Nichteinhaltung dieser Ziel von Nutzen könnte sein verursachen Stürze oder Unfälle und könnte verschlechtern Zustände vorzeitig und unheilbar von dem dein Pedalfahrrad assistiert. dein Pedalfahrrad Assisted ist kein Moped. Der Zweck Die Hilfeleistung besteht darin, eine Ergänzung bereitzustellen Bei der Treten . In dem Moment, in dem Sie in die Pedale treten , beginnt der Motor Ja aktivieren und Sie es hilft Zu voraus . Die Unterstützung variiert je nach von dem Geschwindigkeit von dem Fahrrad , bedeutend beim Start , mit zunehmendem Fortschritt weniger von dem Fahrrad fahren und dann abstellen wenn das Fahrrad erreicht die 25km/h. Die Assistenz er kommt sobald172 deaktiviert er kommt betrieben A der beiden Bremshebel oder die Geschwindigkeit überschreitet die 25km/h. Es wird fortgesetzt automatisch unter 23 km/h beim Treten. Es muss sein einer Korrektur unterzogen Wartung gemäß den Anweisungen darin enthalten Bedienungsanleitung

AUFMERKSAMKEIT: Wie jedes Komponente Mechaniker , einer Fahrrad ist starken Belastungen ausgesetzt beansprucht und verschleißt . Die Verschiedenen Materialien und Komponenten dürfen anders reagieren zu tragen oder zu altern . Wenn das Leben nützlich geplant für a Komponente war veraltet , könnte brechen plötzlich präsentieren A Verletzungsgefahr Radfahrer . Risse , Kratzer und Verfärbungen In Bereiche unterliegen stark Aufforderungen angeben Das Der Das Bauteil hat seine Lebensdauer überschritten nützlich und muss sein ersetzt .

Empfehlung : verwenden sicher und geschützt Vergewissern Sie sich , bevor Sie das Fahrrad benutzen Das Funktionen richtig . Überprüfen Sie speziell Die folgende Punkte :

• Die Lage ist praktisch

• Muttern , Schrauben , Spannhebel , gespannte Bauteile

• Die Bremsen Sie arbeiten korrekt

• Der Bewegungsbereich des Lenkers ist korrekt , ohne Spiel übertrieben

• Die Räder nicht durch nichts blockiert Hey Lager Ich bin anpassen korrekt

• Die Räder Ich bin ordnungsgemäß angezogen und am Rahmen / an der Gabel befestigt

• Die Reifen sie sind in gutem Zustand Bedingungen und ihr Druck sind korrekt

• Der Staat des Felgen von dem Räder

• Die Pedale Ich bin Fest fest

• Die Übertragung ist in Ordnung Arbeiten

• Die Scheinwerfer Ich bin positioniert richtig .173

EMPFEHLUNG: Ihre Fahrrad sollen sein Von einem Fachmann überprüft alle 6 Monate, um dies festzustellen Das Funktionen richtig und sein sicher zu verwenden. Es ist Verantwortung des Benutzers sichergehen das alles Komponenten Sie arbeiten vor Gebrauch ordnungsgemäß durch.

Wählen Sie einen Ort Sicher, abseits vom Verkehr , um sich mit Ihrem vertraut zu machen neu Fahrrad . Die Assistenz dürfen sein Kraft aktiviert, prüfen dass der Lenker Ist geradeaus und dass die Straße frei sein . Stellen Sie sicher, dass Sie bei guter Gesundheit sind , bevor Sie hinaufgehen auf der Fahrrad .

Im Falle von Bedingungen Wetter ungewöhnlich ( Regen , Kälte, Nacht...), sein insbesondere Pass auf und passe deine Einstellung entsprechend an Geschwindigkeiten und deine Reaktionen . Wenn ja das Fahrrad tragen außerhalb des Fahrzeugs ( Fahrradträger , Dachträger ...), ja Wir empfehlen dringend, den Akku zu entfernen und an einem kühlen Ort aufzubewahren . Der Benutzer muss respektieren Die Anforderungen der nationalen Vorschriften wenn das Fahrrad er kommt gebraucht An Straßen Öffentlichkeit ( zum Beispiel Beleuchtung und Signalisierung ).

ACHTUNG : Der Benutzer erkennt, dass es so ist verantwortlich für irgendetwas Verlust , Verletzung oder Beschädigung verursacht von dem verpasst Einhaltung der oben genannten Anweisungen und dass das ist werde abbrechen Die Garantie erlischt automatisch . Nutzungsbeschränkungen Überschreiten Sie dabei nicht die Geschwindigkeit von 45 km/h Nutzung des Fahrrads bergab oder auf ebenem Untergrund mit voller oder unbeladener Ladung hinzugefügt .174 Struktur der unterstützten Fahrräder elektrisch Struktur des ALPA E-Bikes

1. Abdeckung und Innenrohr

Scheibenbremse vorne

6. Kotflügel Vorderseite

8. Kurbelgarnitur und Kurbel

11. Lenker und Vorbau

15. Ruderboot Sattel

18. Sperren sperren / entsperren Schlagzeug

20. Blockieren Diebstahlschutz

21. Umwerfer Rückseite

Scheibenbremse hinten

24. Kotflügel Rückseite

26. Gepäckträger Rückseite

28. Gepäckträger Vorderseite

31. Ladeplan für Dachträger Rückseite175

Erster Gebrauch , Anpassungen Start des Sicherheitselemente Beleuchtung Im Lieferumfang sind Leuchten enthalten, bestehend aus zwei Reflektoren (ein weißer im Vorderscheinwerfer und einer roter am hinteren Kotflügel befestigt), einem Frontscheinwerfer, einem Rücklicht und zwei weiteren orangefarbenen Reflektoren, die zwischen den Speichen der Räder positioniert sind. Durch die reflektierenden Reifen sind Sie von der Seite besser sichtbar. Die Beleuchtungsanlage ist ein Sicherheitswerkzeug am Fahrrad und muss unbedingt vorhanden sein. Überprüfen Sie die ordnungsgemäße Funktion der Beleuchtungsanlage, bevor Sie das Fahrrad auf der Straße benutzen. Vorderlicht Das Vorderlicht geht an direkt von dem zeigt an. Sehen Der Kapitel „Anzeige“ in Seiten folgende. Rücklicht Die Laterne hinten aktiviert direkt von dem zeigt an. Sehen Der Kapitel „Anzeige“ in Seiten folgende. Türklingel Am Lenker befindet sich eine Klingel. Dadurch sind Sie bis zu 50 m weit hörbar. Die Klingel ist ein Fahrrad-Sicherheitswerkzeug und muss unbedingt am Lenker vorhanden sein. Verwendung eines Helms Für eine sichere Nutzung wird die Verwendung eines Helms dringend empfohlen. Dies gewährleistet eine Verringerung des Kopftraumas im Falle eines Sturzes.

Hinweis: Für Kinder unter 14 Jahren besteht Helmpflicht, unabhängig davon, ob es sich um Radfahrer oder Beifahrer handelt. Für weitere Informationen wenden Sie sich an Ihren Händler.176 Sattel- und Lenkerverstellung Es ist wichtig, das Fahrrad an Ihre Körpergröße anzupassen. Sattel Öffnen Sie das Schnellspannsystem (siehe Abschnitt „Reifen“ für die Vorgehensweise zur Verwendung des Schnellspanners). Beim Einstellen des Sattels in die unterste Position ist darauf zu achten, dass er keine Bauteile des Fahrrads, wie zum Beispiel den Rahmen, berührt. Überschreiten Sie außerdem nicht den minimalen Referenzpunkt für das Einsetzen der Sattelstütze. Dieser Bezugspunkt darf während der Fahrt mit dem Fahrrad niemals sichtbar sein.

Um die richtige Sattelhöhe zu überprüfen, sitzen Sie mit ausgestreckten Beinen und der Ferse auf dem Pedal (Abb. B). Beim Treten ist das Knie leicht gebeugt und der Fuß befindet sich in der Tiefstellung (Abb. A).177 Lenker Das Fahrrad ist mit einem Vorbau ausgestattet Lenker genannt „ Aheadset “, das können Sie regulär die Höhe des Lenkers erhöht oder subtrahiert Der Einstellringe setzt Zwischen der Angriff Lenker und Lager Vorgesetzter des Lenkung. Die Neigung der Säule dürfen sein angepasst Schauspielkunst auf der Leben angegeben im nebenstehenden Bild. Es wird empfohlen , dies durchführen zu lassen diese Eingriffe durch einen Techniker qualifiziert . Sichergehen dass der Lenker Ist aufrecht zur Achse von dem Rad vorne . ACHTUNG: Der Lenker dürfen beeinflussen negativ die Reaktionszeit des Radfahrers beim Bremsen und Kurvenfahren.

Reifen Überprüfen Sie regelmäßig den Reifendruck. Die Nutzung des Fahrrads mit zu geringem oder zu hohem Reifendruck kann die Leistung beeinträchtigen, zu vorzeitigem Verschleiß führen, die Reichweite verringern oder das Unfallrisiko erhöhen. Wenn an einem Reifen deutliche Abnutzung oder ein Schnitt erkennbar ist, ersetzen Sie ihn bitte vor der Fahrt mit dem Fahrrad. Der Hersteller gibt auf der Seitenwand des Reifens und in der folgenden Tabelle einen Druckbereich an. Der Druck muss dem Gewicht des Fahrers angepasst werden.

Druck Modell Fahrradgröße Zimmergröße aus Luft Reifengröße PSI Bar Stadtfracht 20“ 27,5“ 20 x 2,25 27,5 x 2,20 20 x 2,25 27,5 x 2,20 30 – 50

Methode zur Ermittlung der korrekten Einstellung der Schnellspannmechanismen (Rad- und Sattelmanschette) Schnellspanngeräte sind für die Handbedienung konzipiert. Benutzen Sie niemals die Schnellverschlusswerkzeuge, um den Mechanismus zu verriegeln oder zu entriegeln, um ihn nicht zu beschädigen. Um die Spannkraft der Radachse einzustellen, muss die Spannmutter verwendet werden und nicht der Schnellspannhebel. Wenn Sie den Hebel mit minimalem Handdruck betätigen können, ist er nicht fest genug. Daher ist es notwendig, die Einstellmutter festzuziehen. Das Schnellspannsystem sollte die Gabelfüße markieren, wenn es in der verriegelten Position geschlossen ist.178 Überprüfen Sie nach jeder Einstellposition die korrekte Zentrierung des Vorderrads in Bezug auf die Gabel. Um die Schnellverriegelungsmechanismen einzustellen, zu schließen und zu öffnen, wenden Sie die folgende Methode an:

Bremseinstellung Überprüfen Sie vor jedem Gebrauch, ob die Vorder- und Hinterradbremse ordnungsgemäß funktioniert. Der rechte Hebel aktiviert die Hinterradbremse. Der linke Hebel aktiviert die Vorderradbremse. Es wird empfohlen, die Bremskraft etwa 60/40 zwischen Vorder- und Hinterrad zu verteilen. Der Bremshebel darf nicht mit dem Lenker in Berührung kommen und die Hüllen dürfen keine engen Kurven durchlaufen, um sicherzustellen, dass die Kabel ohne die geringste Reibung gleiten. Beschädigte, ausgefranste oder rostige Kabel müssen umgehend ausgetauscht werden.

• Bei regnerischem oder nassem Wetter verlängern sich die Bremswege. In diesen Situationen empfiehlt es sich, früher zu bremsen.

• Bei Kurvenfahrten und beim Bremsen kann der Lenker einen negativen Einfluss auf die Reaktionszeit des Fahrers haben.

• Berühren Sie die Scheibenbremsen nicht, nachdem Sie das Bremssystem des Tretunterstützungsfahrrads intensiv genutzt haben, da Sie sich sonst verbrennen könnten. Einstellung hydraulischer Scheibenbremsen Die Bremsbeläge üben Druck auf eine in der Radnabe befestigte Scheibe aus. Die Intensität des Drucks wird durch einen Bremshebel mit Flüssigkeit über den über den Wasserschlauch ausgeübten Druck reguliert. Betätigen Sie den Bremshebel nicht, wenn das Rad vom Rahmen oder der Gabel gelöst ist. Um die Halterung der automatischen Scheibenbremse auszurichten, lösen Sie die Befestigungsschraube aus der Halterung der Bremshalterung. Bremsen Sie mit dem entsprechenden Bremshebel (der Bremsbügel ist richtig positioniert) und halten Sie den Bremsgriff in dieser Position, indem Sie die Befestigungsschrauben des Bügelhalters festziehen. Überprüfen Sie, ob der Innenbelag (im Radinneren) 0,2–0,4 mm von der Scheibe entfernt ist. Wenn dies nicht der Fall ist und Sie mit diesem Vorgang nicht vertraut sind, wenden Sie sich an einen qualifizierten Techniker. Verstellmutter Öffnen Sie Geschlo ssen179 Es wird empfohlen, niemals Öl oder Schmiermittel auf die Bremsscheibe oder die Beläge zu schütten (z. B. bei der Wartung der Kette oder des Umwerfers). In diesem Fall sollten die Beläge oder die Scheibe entfettet oder ausgetauscht werden. Überprüfen Sie die Ausrichtung der Bremsbeläge, indem Sie das Rad drehen, um das Fahrrad auf der Straße zu benutzen. Scheiben: Das Fahrrad ist mit Scheiben mit einem Durchmesser von 160 mm ausgestattet.

• Die Bremsbeläge sind Standard. Ersetzen Sie sie, wenn der Belag keine Reibungskomponenten mehr aufweist.

Vergessen Sie nicht, dass neue Bremsbeläge eingefahren werden müssen. Das Einfahren erfolgt mit dem Fahrrad für einige Minuten und abwechselnder Betätigung der Bremsen zwischen abrupten Stopps und leichtem Bremsen. Bremsbeläge austauschen das Rad ab und entfernen Sie die alten Pads von dem Bremssattel . Platzieren Sie die neuen Pads im so festklemmen , dass die Flächen Bremsen berühren sich . Berühren Sie keine Oberflächen Bremsen . Legen Sie die Pads ein einer nach dem anderen im Zange Bremse . Radverschleiß Wie jedes Verschleißteil muss auch die Felge regelmäßig überprüft werden. Der Reifen kann schwächer werden und brechen, was dazu führen kann, dass Sie die Kontrolle verlieren oder stürzen.

Hinweis: Es ist wichtig, den Verschleißzustand der Felgen zu überprüfen. Eine beschädigte Felge kann gefährlich sein und muss ersetzt werden.180 Anpassung des Gangschaltsystems Das Fahrrad hat unterschiedliche Geschwindigkeiten austauschbar manuell mit Kettenschaltung hinten. Achtung, treten Sie nicht in die Pedale niemals rückwärts während Die Schalten Sie den Gang ein und üben Sie keine Gewalt aus niemals den Steuerhebel. Benutzen Sie den Griff Mit dem rechten Griff wechseln Sie das hintere Kettenblatt und mit dem linken Griff wechseln Sie das vordere Kettenblatt Schräges kleines Kettenblatt und Ritzel Großartig erleichtern das Treten. Passen Sie das Übersetzungsverhältnis (Zahnkranz / Ritzel ) nach Bedarf an Achtung , treten Sie nicht in die Pedale niemals rückwärts während Die Schalten Sie den Gang ein und üben Sie keine Gewalt aus niemals den Steuerhebel . Für eine Verwendung optimales Schaltsystem, ja empfiehlt , den Gangwechsel nur während der Fahrt zu vermeiden intensive Fahrten . Einstellen der Begrenzungsschrauben des Schaltwerks Der Bewegungsbereich des Umwerfers dürfen sein mit den Schrauben H und L justiert werden. Mit der Schraube L können Sie den Grenzwert einstellen überlegen (auf Seite des Ritzels mehr groß). Wenn ja Lösen Sie die L- Schraube, die Kette ist angebracht mehr zur Außenseite des Ritzels mehr großartig . Mit der Schraube H können Sie den Grenzwert einstellen niedriger (auf Seite des Ritzels kleiner). Wenn ja Lösen Sie die Schraube H, die Kette ist positioniert mehr zur Außenseite des Ritzels kleiner . Diese Aktionen Sie kommen Machen Sie es jeweils eine Vierteldrehung . An jeden Anpassung , sollten Sie Holen Sie sich ein perfektes Ausrichtung Zwischen Kettenrad , Kette und Umwerferrolle hinten .

Schaltplan zurück: H Schraube L Schraube Größeres Ritzel Riemenscheibenführung Riemenscheibenführung181 Einstellung von dem Stromspannung des Kabel des Umwerfer Rückseite Zum Anpassen A richtig Ritzel ersetzen , verwenden Sie Der Laufeinsteller am Umwerfer hinten oder am Griff . Das Laufregler Ermöglicht die Einstellung der Spannung und Position des Schaltkabels korrekt Der Umwerfer basierend auf Geschwindigkeit Wahl . Einstellung von dem Kette dein Fahrrad ist mit einem ausgestattet Umwerfer Rückseite Draußen spannt sich die Kette automatisch . Um die Kette auszutauschen Da neue Ketten meist mit zu vielen Gliedern verkauft werden, besteht der erste Schritt darin, sie auf die richtige Länge zu kürzen. Die sicherste Methode besteht darin, die Anzahl der Glieder der alten Kette zu zählen, um die neue Kette anzupassen. Um die alte Kette zu montieren, schieben Sie sie einfach ab (entfernen Sie eine Niete). Nach dem Entfernen muss das neue montiert werden. Dazu müssen Sie es um die Kurbelgarnitur der Pedale und das hintere Kettenrad herumführen, damit es richtig mit den anderen Elementen des Getriebes verbunden ist. Zum Schließen der Kette empfiehlt sich die Verwendung einer Schnellkupplung. Dies dient als weibliches Glied, das zwischen die beiden männlichen Glieder passt. Die Schnellkupplung erleichtert außerdem die Demontage der Kette zum Reinigen. Um zu überprüfen, ob die Länge der Kette stimmt, ist es notwendig, sie auf das kleine Ritzel und auf das große Kettenblatt zu legen. In dieser Konfiguration muss die virtuelle Linie zwischen der Hinterradnabe und der Achse des unteren Umwerferritzels vertikal sein. Ersatz Pedale Um die Pedale auszutauschen , identifizieren Sie sie durch den Brief angegeben auf ihnen . as rechte Pedal ist angegeben mit dem „R“ (Rechts) und dem linken Pedal mit dem „L“ ( Links ). Drehen das Pedal R in die Richtung Zeit , es einzustellen auf der Kurbel . Drehen das Pedal L in die Richtung gegen den Uhrzeigersinn Rad und Motor Nach Der Erste Monatlicher Nutzung empfiehlt es sich , die Radien zu begrenzen die Auswirkungen der Motortraktion auf der Rad hinten . Beim Starten des Motors könnte es passieren warnen A leichtes Geräusch. Dieses Geräusch ist seitdem normal Der Motor startet und unterstützt das Treten. Das dürfen werden stärker , wenn sie maximal beansprucht werden .182 Wartung Dieses Fahrrad muss sein einem unterworfen Wartung regulär beides aus Sicherheitsgründen und seine Lebensdauer zu verlängern . Es ist wichtig überprüfen regelmäßig Der Elemente Mechanik sorgt für Austausch des Stücke abgenutzt oder was gegenwärtig Gebrauchsspuren . Im Moment von dem Der Austausch einer Komponente ist wichtig verwenden des Stücke Originale zum Schutz von Leistung und Zuverlässigkeit von dem Fahrrad . Bitte verwenden Sie Ersatzteile dafür geeignet Das betrachten Der Reifen , Schläuche , die Übertragungselemente und i verschieden Elemente des Systems Bremsen .

ACHTUNG: Entfernen Sie immer den Akku, bevor Sie ihn austauschen.

Reinigung Um Korrosion zu vermeiden von dem Fahrrad , es ist notwendig Spülen Sie es aus Regelmäßig mit frischem Wasser , insbesondere wenn dies der Fall war ausgesetzt zu Meerwasser . Die Reinigung muss sein mit einem gemacht Schwamm , eins Pfanne mit Wasser warm und ein Strahl Wasser (drucklos ) .

EMPFEHLUNG : Achten Sie besonders darauf, kein Wassersprühgerät mit hohem Druck zu verwenden.

Schmierung Schmierung ist bei verschiedenen unerlässlich. Komponenten Das in Bewegung sind , um Korrosion zu vermeiden . Kette regelmäßig ölen , bürsten Die Kettenräder und Kurbelgarnituren , eingefügt regelmäßig manche tropfen aus Öl In Hüllen des Kabel des Bremsen und Umwerfer . Wir empfehlen , mit dem Reinigen und Trocknen zu beginnen des zu schmierende Gegenstände . Für die Andere Komponenten muss Fett verwenden . Es wird empfohlen , es zu verwenden des Öls Speziell für die Kette und den Umwerfer . Für die Andere Komponenten muss Fett verwenden .183 Schecks regulär Die Verschärfung von dem Schrauben und Muttern : Hebel, Kurbel , Pedale , Säulen . Die anzuwendenden Anzugsdrehmomente sind die folgenden : KOMPONENTEN EMPFOHLENES DREHMOMENT (Nm) BESONDERE INDIKATIONEN Pedale an Kurbeln 10 – 15 Schmieren Sie die Gewinde Kurbel an der Kurbelgarnitur 18 – 20 Schmieren Sie die Gewinde Lenksäulenklemmung 9 – 10

Anziehen des Steuersatzes 4 – 5

Bremshalterungen 6 – 8

Sattel auf Sattelstütze 20 – 22

Schnelles Anziehen Rad

Die weiteren Anzugsdrehmomente hängen von der Größe der Muttern ab: M4: 2,5 bis 4,0 Nm, M5: 4,0 bis 6,0 Nm, M6: 6,0 bis 7,5 Nm. Ziehen Sie die Schrauben entsprechend dem erforderlichen Drehmoment an. Überprüfen Sie regelmäßig die Reifen: Abnutzung, Schnitte, Risse, Kratzer. Tauschen Sie den Reifen bei Bedarf aus. Überprüfen Sie die Felgen auf übermäßigen Verschleiß, Verformung, Beulen, Risse usw. Überarbeitungen Um Sicherheit und Halt zu gewährleisten Die Komponenten in einem Gutschein Arbeitszustand , das Pedalfahrrad Assistent muss sein kontrolliert regelmäßig von Ihrem Händler . Plus die Wartung von dem Fahrrad muss sein ausgetragen regelmäßig durch einen Techniker qualifiziert .184 Erstinspektion: 1 Monat oder nach 150 km:

• Überprüfung des festen Sitzes der Elemente: Kurbel, Rad, Leistung, Pedale, Lenker, Sattelklemme,

• Überprüfung der Funktionsfähigkeit des Getriebes,

• Kontrolle und Einstellung der Bremsen,

• Raddruck und/oder Ausrichtung.

• Reifendruck Jedes Jahr oder 2000 km:

• Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen).

• Überprüfung der Funktion der elektrischen Unterstützung,

• Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale),

• Überprüfung der Kabel (Bremsen, Umwerfer, Federung) oder hydraulischen Bremsauspuffrohre,

• Raddruck und/oder Ausrichtung.

• Reifendruck Alle 3 Jahre oder 6000 km:

• Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen).

• Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale),

• Überprüfung der Kabel (Bremsen, Umwerfer , Federung oder hydraulische Bremsauspuffrohre),

• Getriebeaustausch (Kette, Freilauf, Kurbelgarnitur),

• Überprüfung der Funktion der elektrischen Unterstützung,

• Radverschleiß prüfen (Speichen, Felge).

• Speichendruck und/oder Achsvermessung,

• Bremsbeläge oder Beläge austauschen,

• Überprüfung der Funktion der elektrischen Unterstützung,

• Überprüfung der elektrischen Funktionen.

Tretunterstützung und Batterie Der Fahrer muss die Pedale nach vorne drehen, um von der motorisierten Unterstützung zu profitieren. Dies ist ein wichtiger Sicherheitsaspekt. Dieses Elektrofahrrad bietet motorische Unterstützung bis zu einer Geschwindigkeit von 25 km/h. Darüber hinaus wird der Motor abgewürgt. Es ist möglich, schneller zu fahren, aber mit mehr Kraftaufwand und ohne elektrische Unterstützung. Der Motor läuft erst, wenn die Kurbelgarnitur eine volle Umdrehung gedreht wurde. Diese Funktion schützt den Motor und die Steuerung und verlängert die Lebensdauer der elektrischen Komponenten.185 Tretunterstützung Die Einstellungen und Informationen können direkt auf dem am Lenker befindlichen Display angepasst werden.

Hinweis: Bitte schalten Sie den Hauptschalter am Akku aus, wenn Sie nicht mehr fahren. Dadurch wird Batteriestrom gespart.

Anzeige Unten finden Sie die Präsentation von dem Eigenschaften und Götter Befehle bezogen auf die Anzeige:

1 Indikator Kapazität von dem Schlagzeug 2 Geschwindigkeitsanzeige 3 Indikator Grad der Unterstützung 4 Indikator Ein- / Ausschalten Beleuchtung 5 Bluetooth- Anzeige 6 Ein-/Aus -Taste , Aktivierung Befehle

An / aus Schalter Halten festgehalten (>2,5S) auf dem Display, um das System zu aktivieren . Halten festgehalten (>2,5S) auf dem Display, um das System auszuschalten .186 Auswahl des Grad der Unterstützung Wenn das Display eingeschaltet ist, drücken Sie die Taste (<0,5 s), um die Leistungsunterstützungsstufe umzuschalten. Die niedrigste Stufe ist 1, die höchste Stufe ist 3. Wenn die Stufenanzeige leuchtet Servo lässt sich nicht einschalten, Es gibt keine Servounterstützung . Hinweise : Nutzen Sie die Unterstützung der Stufe 3 ausschließlich wenn das Fahrrad voll ist laden .

Beleuchtung Doppelklicken Sie auf die Schaltfläche , um die Beleuchtung einzuschalten . Mach es noch einmal Doppelklicken Sie auf die Schaltfläche , um die Beleuchtung auszuschalten . Notiz: Das Display ist ausgestattet innerhalb eines Sensors Dämmerung reagiert empfindlich auf Änderungen der Lichtintensität und ermöglicht so das Ein- und Ausschalten der Beleuchtung autonom im Allgemeinen . Und überhaupt möglich Gesetz manuell Drücken der Taste zum Ein- und Ausschalten .187 Indikation von dem Kapazität von dem Schlagzeug Die Kapazität von dem Der Akku wird mit 5 Stufen angezeigt . Wenn der niedrigste Füllstandsindikator blitzt es bedeutet dass die Batterie muss sein geladen . Die Kapazität von dem Batterie wird wie folgt angezeigt: Bar Ladezustand Ladesymbol

Bluetooth- Funktion Diese Anzeige kann Schnittstelle mit der dedizierten App „ BAFANG Go “ durch Bluetooth , es ist möglich Laden Sie die Anwendung für Android- und iOS -Systeme herunter und fahren Sie mit der Verbindung fort . UND begabtes von dem OTA- Funktion zum Aktualisieren die Firmware automatisch des Displays. Die Verwendung der betreffenden Anwendung ist möglich Sehen Sie sich die wichtigsten auf Ihrem Smartphone an Systemdaten , Werte gleichzeitig von dem Fahrrad und anders Anzeige- und Nutzungsanpassungen .188 Nachfolgend finden Sie die Liste der Daten zugänglich angezeigt durch die App: NEIN. Funktion NEIN. Funktion

Grad der Unterstützung

Information auf der Schlagzeug

DEFINITION DES FEHLERCODES

Code Ursache Nabenmotorsystem „05“ Gashebel nicht in Position

1. Überprüfen Sie , ob der Gashebel in der richtigen

2. Überprüfen Sie , ob die Kabel Gashebel angeschlossen

ist richtig oder wenn die Das Kabel ( Gashebel zum Controller ) ist beschädigt .

3. Fehlerbehebung für das Teil defekt :

1) Ersetzen das Beschleuniger

2) Ersetzen Der Controller

„07“ Systemüberspannungsschutz

1. Überprüfen Sie die Spannung nominal von dem Die

Batterie ist die gleiche wie die des Controllers.

2. Reparieren Die Probleme von dem Teil defekt :

1) Ersetzen Sie die Batterie

2) Tauschen Sie den Controller aus

„08“ Das Hallsignal im Der Motor ist abnormal

1. Prüfen Sie , ob das Motorkabel angeschlossen ist

ordnungsgemäß funktioniert oder das Kabel ( Motor zur Steuerung) beschädigt ist .

2. Reparieren Die Probleme von dem Teil defekt :189

1) Ersetzen Sie den Motor

2) Tauschen Sie den Controller aus

„09“ Phasendraht Im Motor abnormal

1. Prüfen Sie , ob das Motorkabel angeschlossen ist

ordnungsgemäß funktioniert oder das Kabel ( Motor zur Steuerung) beschädigt ist .

2. Reparieren Die Probleme von dem Teil defekt :

1) Ersetzen Sie den Motor

2) Tauschen Sie den Controller aus

„10“ Übertemperaturschutz des Motors ( Tritt nur auf , wenn Der Der Motor ist mit einem Sensor ausgestattet Temperatur .)

1. Wenn Sie längere Zeit fahren , schalten Sie bitte aus Der

System und gehen abkühlen Der Motor .

2. Wenn Sie nicht oder nur für kurze Zeit fahren , führen

Sie eine Fehlerbehebung durch auf das Teil bezogen defekt

1) Ersetzen Der Motor

2) Ersetzen Der Controller

„11“ Temperatursensor von Motor abnormal ( Tritt nur auf , wenn die Der Motor ist mit einem Sensor ausgestattet Temperatur .)

1. Prüfen Sie , ob das Motorkabel angeschlossen ist

ordnungsgemäß funktioniert oder das Kabel ( Motor zur Steuerung) beschädigt ist .

2. Reparieren Die Probleme von dem Teil defekt :

1) Ersetzen Sie den Motor

2) Tauschen Sie den Controller aus

„12“ Regler Stromsensor abnormal Ersetzen Sie den Controller „14“ Übertemperaturschutz des Controllers

1. Wenn Sie längere Zeit fahren , schalten Sie das System

aus und fahren los dass der Controller es tut cool .

2. Wenn nicht Pedal oder ja Nach kurzer Fahrt den

Controller austauschen . "15" Temperatursensor von Controller abnormal Ersetzen Sie den Controller „21“ Geschwindigkeitssensor abnormal

1. Prüfen Sie , ob das Motorkabel angeschlossen ist

ordnungsgemäß funktioniert oder das Kabel ( Motor zur Steuerung) beschädigt ist .

2. Reparieren Die Probleme von dem Teil defekt :

1) Ersetzen Sie den Motor

2) Tauschen Sie den Controller aus

„26“ Drehmomentsensor abnormal ( Tritt nur auf , wenn Der Das Antriebssystem ist mit einem Drehmomentsensor ausgestattet . )

1. Überprüfen Sie , ob die Drehmomentsensorkabel ist

angeschlossen richtig oder wenn die hohl ( von Sensor zum Regler ) ist beschädigt .

2. Fehlerbehebung für das Teil defekt :

1) Ersetzen Der Drehmomentsensor

2) Ersetzen Der Controller

„30“ Kommunikation abnormal

1. Prüfen Sie , ob das HMI- Kabel angeschlossen ist korrekt

angeschlossen ist oder das Kabel ( vom HMI zur Steuerung) beschädigt ist .

2. Reparieren Die Probleme von dem Teil defekt :190

1) Tauschen Sie die Steuerung aus, wenn das HMI

vorhanden ist Ja schaltet sich aus automatisch nach 20 - sekündiger Anzeige des Fehlercodes .

2) Ersetzen die HMI , wenn dies nicht der Fall ist schaltet

sich aus automatisch nach 20 - sekündiger Anzeige des Fehlercodes . ( gehen Bei der Buchseite als nächstes )

3) Wenn das BEST- Tool verfügbar ist , schließen Sie es an

Lesen Sie die Informationen zum HMI und zur Steuerung des HMI und der Steuerung und tauschen Sie das Teil aus die nicht in der Lage ist , die Informationen zu lesen . „35“ Der Erkennungskreis für 15 V weist einen Fehler auf Benutzen Die BEST- Tool , Update Der Controller, um zu überprüfen , ob die Problem ist gelöst . Wenn nicht , ändern Sie es Der Controller oder Kontakt Der Lieferant .

„36“ Erkennungsschaltung Taste Anormales EIN/AUS ( Tritt nur auf , wenn Der Antriebssystem ist ausgestattet des Kommunikationsprotokolls Bafang CAN.)

1. Wenn Sie weiter drücken Der ON/OFF -Taste , wenn Das

HMI schaltet sich ein Es wird ein Fehlercode ausgegeben A Alarm . Loslassen Der Taste und prüfen Sie, ob die Code verschwindet .

2. Fehlerbehebung für das Teil defekt :

2) Ersetzen Der Controller

Der Controller ist abnormal Ersetzen Sie den Controller „42“ Die Entladespannung von dem Batterie ist zu viel niedrig

1. Laden Sie den Akku auf

2. Ersetzen Sie die Batterie

„49“ Die Entladespannung von dem einzel Zelle ist zu viel niedrig

1. Laden Sie den Akku auf

2. Ersetzen Sie die Batterie

„4C“ Spannungsdifferenz Zwischen einzel Zelle Ersetzen Sie die Batterie191 Schlagzeug Ablesen des Ladezustandes von dem Schlagzeug Um den Ladezustand herauszufinden , drücken Sie Sobald die Ladetaste gelegen auf der Teil Vorgesetzter von dem Batterie .

Die 4 LEDs ja leuchten auf , um den füllstandsbasierten Ladevorgang anzuzeigen Korrespondent . ANZEIGE LADESTAND BLAU 100% GRÜN 75 % ROT 50 % Blinkendes Licht < 25 % müssen aufgeladen werden192 Legen Sie den Akku ein bzw. entfernen Sie ihn Für eine korrekte Einsetzen der Batterie muss gut ausgestattet sein Im Gehäusefach sicherstellen, dass dass alle Stifte sind korrekt mit der Stütze verbunden Batterie . Achten Sie beim Einschieben des Akkus darauf dass die Batterie Ist vergriffen Im Sperrmechanismus , bevor Sie gehen .

1. Halten Sie die beiden Seiten von dem Batterie, um den Boden zu platzieren von dem Schlagzeug Im

Rahmen , stellen Sie sicher Das Hügel bequem auf der Unterstützung niedriger .

2. Drücken Sie auf die Oberseite des Akkus Im Rahmen , bis Sie es hören dass der Akku einrastet . Drehen

Sie den Verriegelungshebel , um zu vermeiden, dass die Batterie dürfen fallen .193 Um den Akku zu entfernen , gehen Sie wie folgt in umgekehrter Reihenfolge vor :

1. Schlüssel drehen im Schloss , um den ersten Verriegelungsmechanismus zu öffnen der Batterie. Hinweis

dass das Teil Vorgesetzter von dem Schlagzeug Ja ein paar weg Zoll vom Rahmen entfernt .

2. Drehen Sie den Begrenzer , um den zweiten Verriegelungsmechanismus zu lösen , und greifen Sie ihn fest

die beiden Seiten des Batterie , um sie aus dem Rahmen zu entfernen . Um den Akku freizugeben Drehen Sie den Schlüssel in Richtung des Entriegelungssymbols gemeldet auf der Sperrklinke ( vgl Bild unten), um den Akku zu lösen vergeblich Drehen Sie den Hebel Schwarz Post auf der Batterie. Um den Akku zu sperren , legen Sie den Akku wieder ein Im sein Fach , drücken Sie das Teil oben, um das Problem zu beheben Im sein Gehäuse , drehen Sie den Schlüssel auf das Vorhängeschloss- Symbol gemeldet auf der Sperrklinke ( vgl Bild unten).

ACHTUNG : Denken Sie daran , den Schlüssel abzuziehen und sicher aufzubewahren Nach haben Habe die Batterie entfernt von dem Unterstützung !

Notiz: Zu vermeiden dass die Batterie haben A Verlust übertrieben von dem ihr nach längerer Nichtbenutzung aufgeladen er kommt in den Standby- Modus versetzt .194 Zubehör Das Modell E-cargo ALPA ist mit verschiedenen funktionellen Zubehörteilen ausgestattet, die die Einsatzmöglichkeiten des Fahrrads im Alltag bereichern. Nachstehend finden Sie die Montageanleitung für die verschiedenen Zubehörteile, die mit dem Fahrrad geliefert werden.

Gepäckablage Vorderseite Merkmale : ✓ Effizient Oberfläche und Tragfähigkeit ✓ Max Tragfähigkeit 15 kg erlaubt ✓ Praktisch zum Stopfen Verschiedene Objekte Typ Achtung: Überschreiten Sie die Belastung nicht maximal zulässiges Gewicht von 15 kg

Mitgeliefertes Zubehör zur Montage195 Nachfolgend finden Sie den Montagevorgang:

1- Lösen Sie die Schrauben Bereits montieren auf der Fahrrad und stellen Sie den Gepäckträger auf

Vorderseite auf der Rahmen wie abgebildet In Bilder zugrundeliegend .

2- Befestigen Sie den Gepäckträger am Rahmen Verwenden Sie die mitgelieferten Schrauben wie

abgebildet In Bilder zugrundeliegend .196

Gepäckablage Rückseite Merkmale : ✓ Exzellent Tragfähigkeit ✓ Max . Tragfähigkeit 80kg erlaubt ✓ Möglichkeit zur Anbringung von zwei Sitzen für den Transport von Kleinkindern (nicht als Zubehör erhältlich ) Achtung : Überschreiten Sie die Belastung nicht maximal zulässiges Gewicht von 80 kg

Mitgeliefertes Zubehör zur Montage197 Nachfolgend finden Sie den Montagevorgang :

1- Positionieren Sie die Rackkomponenten hinten am Rahmen als gezeigt In Bilder zugrundeliegend.

2- Ort in die Hutablage und sichern Sie diese mit die mitgelieferten Schrauben wie abgebildet In Bilder

3- Montieren Sie die Seitenstangen und befestigen Sie diese wie abgebildet mit den mitgelieferten

Schrauben In Bilder zugrundeliegend

Staffelei Merkmale: ✓ Praktisch im Gebrauch ✓ Sicher und stabil Mitgeliefertes Zubehör zur Montage199 Nachfolgend finden Sie den Montagevorgang :

1- Positionieren Sie den Ständer An der Rahmen

2- Montieren Sie den Ständer , indem Sie die Innenstange einsetzen und wie abgebildet mit den

mitgelieferten Schrauben befestigen In Bilder zugrundeliegend200

3- Befolgen Sie die Methode beschrieben In Bilder unten , um die Montage abzuschließen .

Fußbank Merkmale : ✓ Max . Tragfähigkeit 35 kg zulässig jede Fußstütze Achtung : Überschreiten Sie die Belastung nicht maximal zulässiges Gewicht von 35 kg Mitgeliefertes Zubehör zur Montage201 Nachfolgend finden Sie den Montagevorgang :

1- Lösen Sie die Schrauben Bereits montieren auf der Fahrrad , platzieren Sie die Fußraste am Rahmen

als gezeigt In Bilder zugrundeliegend .

2- Ort Der Fußstütze und befestigen Sie sie mit die mitgelieferten Schrauben .202

Verwendung des Akkuladegerät Bevor Sie den Akku aufladen, lesen Sie bitte die Bedienungsanleitung und das Ladegeräthandbuch, falls diese mit dem Fahrrad geliefert werden. Bitte beachten Sie auch beim Ladegerät folgende Punkte:

• Beachten Sie die Anweisungen auf dem Etikett des Ladegeräts.

• Benutzen Sie dieses Ladegerät nicht in der Nähe von explosiven Gasen oder ätzenden Substanzen.

• Schütteln Sie das Ladegerät nicht, setzen Sie es keinen Stößen aus und lassen Sie es nicht fallen.

• Schützen Sie das Ladegerät bei Verwendung in Innenräumen stets vor Regen und Feuchtigkeit.

• Die Temperaturtoleranz dieses Ladegeräts liegt zwischen 0 und +40 °C.

• Es ist verboten, das Ladegerät zu zerlegen; Überlassen Sie das Gerät im Falle von Problemen einem qualifizierten Reparaturbetrieb.

• Um Ausfälle zu vermeiden, verwenden Sie ausschließlich das mit dem Elektrofahrrad mitgelieferte Ladegerät. Beachten Sie, dass die Nichteinhaltung dieser Verpflichtung zum Erlöschen der Garantie führt.

• Beim Laden sollten Akku und Ladegerät mindestens 10 cm von der Wand entfernt sein und sich an einem trockenen und belüfteten Ort befinden. Bringen Sie während des Gebrauchs keine Gegenstände in direkten Kontakt mit dem Ladegerät.

• Berühren Sie das Ladegerät während des Ladevorgangs nicht zu lange (Gefahr oberflächlicher Verbrennungen ).

• Stellen Sie das Ladegerät an einem stabilen Ort auf.

• Decken Sie das Ladegerät nicht ab, da es sonst während des Ladevorgangs zu einer Überhitzung kommen kann.

• Tauchen Sie das Produkt nicht ein.

• Vermeiden Sie beim Aufladen des Akkus jeglichen Kontakt mit Wasser. Berühren Sie das Ladegerät nicht mit nassen Händen.

• Benutzen Sie das Ladegerät nicht mit beschädigten Netzkabeln oder Steckern. Stellen Sie sicher, dass der Stecker des Ladegeräts ordnungsgemäß mit dem Ladefach verbunden ist.

• Schließen Sie die Ladekontakte nicht mit einem Metallgegenstand kurz.

• Trennen Sie die Stromversorgung, bevor Sie die Kabel in die Batterie einführen oder abklemmen.

• Dieses Batterieladegerät wurde zum Laden von Lithiumbatterien entwickelt. Laden Sie nicht den falschen Akkutyp. Verwenden Sie es nicht mit einer nicht wiederaufladbaren Batterie.

• Das Gerät dürfen sein von volljährigen Kindern verwendet werden mindestens 8 Jahre und von Personen Das Sie besitzen Kapazität körperlich , sensorisch oder geistig eingeschränkter oder mangelnder Erfahrung oder Wissen , wenn sie (oder sie) vorhanden sind korrekt beaufsichtigt werden (e) oder wenn sie es sind bleiben Erträge Kenntnis der Gebrauchsanweisung Betreiben Sie das Gerät in völliger Sicherheit und kennen Sie die Risiken Potenzial Ich bin Zustände illustriert . Kinder müssen das nicht spielen mit das Gerät.Die Reinigung und Wartung durch des Benutzers darf nicht erfolgen sein von unbeaufsichtigten Kindern durchgeführt werden .

• Es ist notwendig Beaufsichtigen Sie Kinder , um sicherzugehen dass sie nicht spielen mit das Gerät

• Außerhalb der Reichweite von Kindern aufbewahren, dieses Produkt ist kein Spielzeug.

• Das externe Flexkabel dieses Produkts kann nicht ersetzt werden; Wenn das Kabel beschädigt ist, empfiehlt es sich, es zu entsorgen.

• Geben Sie das Produkt am Ende seiner Lebensdauer an eine Abfallentsorgungsstelle ab.203 Ladevorgang Wenn ein Griff des Strom vorhanden ist Nachbar Bei der Fahrrad , es ist möglich Laden Sie den Akku auf direkt auf der Fahrrad , ohne es abzunehmen . Die Ladebuchse ist mit einer Kunststoffkappe abgedeckt . Öffnen Sie diese einfach, um den Akku aufzuladen direkt. Die Entfernung von dem Schlagzeug dürfen sich dort als nützlich erweisen, wo dies nicht möglich ist Ihr Fahrrad verstauen oder wenn Sie sich nicht in der Nähe einer Steckdose befinden .

Hinweis: Der Akku muss an einem belüfteten Ort aufgeladen werden.

Bitte laden Sie den Fahrradakku auf, indem Sie diese Anweisungen befolgen:

• Der Akku kann über eine normale Steckdose aufgeladen werden. Eine Betätigung des Schalters ist nicht erforderlich.

• Stecken Sie den Stecker des Ladegeräts in den Akku und stecken Sie das Netzkabel des Ladegeräts in eine nahegelegene Steckdose.

• Während des Ladevorgangs leuchtet die LED am Ladegerät rot, wenn es ordnungsgemäß funktioniert. Wenn es grün wird, bedeutet dies, dass der Akku aufgeladen wurde.

• Um den Ladevorgang abzuschließen, müssen Sie den Netzstecker und dann den mit der Batterie verbundenen Stecker abziehen. Schließen Sie abschließend den Deckel des Batteriefachs. Autonomie von dem Schlagzeug Dieses Elektrofahrrad ist mit einem hochwertigen Li-Ionen- Akku ausgestattet. Li-Ionen- Akkus verfügen über eine Aufladung ohne Memory-Effekt und einen weiten Toleranzbereich von -10 bis +40 °C. Um eine maximale Batterielebensdauer zu gewährleisten und sie vor Ausfällen zu schützen, befolgen Sie bitte die nachstehenden Nutzungs- und Wartungsanweisungen. Wartung von dem Schlagzeug Es wird empfohlen, den Akku nach dem Aufladen 20 bis 30 Minuten ruhen zu lassen, bevor Sie ihn verwenden. Die Akkulaufzeit hängt von verschiedenen Nutzungsfaktoren ab:

• Die Wahl der Unterstützungsmodalität

• Das Gewicht des Radfahrers

• Der Beginn und die Häufigkeit von Pausen, Die Außentemperatur204 Warnungen und Vorsichtsmaßnahmen Es wird empfohlen, die Akkus regelmäßig oder nach jedem Gebrauch aufzuladen. Bei diesen Akkus gibt es keinen Memory-Effekt. Um die Lebensdauer zu maximieren, empfehlen wir:

• Vermeiden Sie heiße Umgebungen (ideale Ladetemperatur 20°C)

• Lassen Sie den Akku nach der Fahrt 30 Minuten lang abkühlen

Vorsichtsmaßnahmen für die Verwendung:

• Verwenden Sie den Akku nur für dieses Fahrrad.

• Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Ladegerät.

• Laden Sie den Akku nur an einem gut belüfteten Ort auf.

• Setzen Sie den Akku keinen Wärmequellen aus und laden Sie ihn nicht in der Sonne.

• Zerlegen oder modifizieren Sie das Gehäuse und den im Gehäuse enthaltenen Akku nicht.

• Verbinden Sie die (+) und (-) Pole der Batterie nicht mit einem Metallgegenstand.

• Verschütten Sie keine Flüssigkeit auf der Batterie.

• Benutzen Sie keinen beschädigten Akku.

• Laden Sie den Akku nicht weiter auf, wenn der Ladevorgang nach Ablauf der theoretischen Ladezeit nicht abgeschlossen ist.

• Verwenden Sie den Akku nicht, wenn er einen seltsamen Geruch verströmt, ungewöhnlich warm wird oder der Verdacht besteht, dass er abnormal ist.

• Lassen Sie die Batterie nicht in der Reichweite von Kindern.

• Laden Sie den Akku vor einer längeren Lagerung auf und führen Sie den gleichen Vorgang nach der Lagerung durch.

Die Akkuleistung kann durch Abnutzung nach vielen Aufladungen beeinträchtigt werden. Dies hängt davon ab, wie das Fahrrad mit Tretunterstützung verwendet wird. Bringen Sie gebrauchte Batterien zu Ihrem Geschäft oder zu spezialisierten Entsorgungsstellen. Werfen Sie entladene Batterien auf keinen Fall in die Natur.

Wartung von dem Schlagzeug Um maximale zu gewährleisten Lebensdauer der Batterie und schützen Sie sie vor Ausfällen , ja Bitte folgen Sie den folgenden Anweisungen: Anweisungen von Nutzung und Wartung : Wenn Sie bemerken, dass der Ladevorgang sinkt der Akku auf 10 % muss sein bald wieder aufgeladen .

EMPFEHLUNG: Wenn das Fahrrad über einen bestimmten Zeitraum nicht häufig genutzt wird, sollte es jeden Monat aufgeladen werden. Das Batteriegehäuse muss an einem trockenen, sicheren Ort bei einer Temperatur zwischen 5° und 35°C gelagert werden.205

• Die Batterielebensdauer kann sich bei längerer Lagerung ohne regelmäßiges Aufladen wie oben erwähnt verkürzen.

• Verwenden Sie kein Metall, um zwei Batteriepole direkt zu verbinden, da dies zu einem Kurzschluss führen kann.

• Platzieren Sie die Batterie niemals in der Nähe eines Kamins oder einer anderen Wärmequelle.

• Schütteln Sie den Akku nicht, vermeiden Sie Stöße und Stürze.

• Wenn der Akku aus dem Fahrrad entfernt wird, bewahren Sie ihn außerhalb der Reichweite von Kindern auf, um Unfälle zu vermeiden.

• Es ist verboten, die Batterie zu öffnen.

Verwendung und Wartung des Elektromotors Unsere Fahrräder mit Tretunterstützung sind so programmiert, dass die elektrische Unterstützung nach einer halben Pedalumdrehung startet. Benutzen Sie das Fahrrad nicht an überschwemmten Orten oder bei Sturm. Tauchen Sie die elektrischen Komponenten nicht in Wasser, um Schäden zu vermeiden . Vermeiden Sie Stöße gegen den Motor, die ihn beschädigen könnten. Wartung des Steuergerätes Es ist sehr wichtig, den Controller entsprechend den folgenden Anweisungen zu pflegen:

• Schützen Sie den Controller vor eindringendem Wasser und tauchen Sie ihn niemals in Wasser ein. Hinweise: Wenn Sie den Verdacht haben, dass Wasser in das Fach gelangt ist, schalten Sie den Akku sofort aus und fahren Sie ohne Hilfe fort. Ein Neustart ist möglich, sobald der Controller getrocknet ist.

• Schütteln Sie den Controller nicht und setzen Sie ihn keinen Stößen oder Stürzen aus.

Hinweis: Öffnen Sie nicht das Gehäuse des Controllers. Jeder Versuch, das Gehäuse des Controllers zu öffnen, es zu verändern oder anzupassen, führt zum Erlöschen der Garantie. Bitte beauftragen Sie Ihren Händler oder Fachmann mit der Durchführung der Reparaturen. Jede Änderung der Parameter des elektrischen Managementsystems, insbesondere die Änderung der Geschwindigkeitsbegrenzung, ist ausdrücklich verboten und führt zum Erlöschen der Fahrradgarantie.206 Elektrischer Schaltplan und technische Spezifikationen Wir behalten uns das Recht vor, Änderungen ohne Vorankündigung vorzunehmen dieses Produkt. Für mehr Informationen , wenden Sie sich an Ihren Wiederverkäufer .207 Hauptdatenblatt Spezifikationen E-cargo ALPA Maximalgewicht: Radfahrer + Ladung + Fahrrad 180kg Höchstgeschwindigkeit mit Unterstützung 25 km/h Autonomie Ca. 40 - 60 km Motorisierung Leistung maximal 250 W – 45 Nm Stromspannung 36V Maximaler Lärm während die Verwendung < 70 dB Schlagzeug Kerl Lithium- Ionen Stromspannung 36V Kapazität 10 Ah Gewicht 2,4 kg Ladezeit 6 Std Anzahl der Zyklen 500 Zyklen Ladegerät Eingangsspannung 100–240 V Ausgangsspannung 36V Gesamtgewicht des Fahrrads 27,5 kg Fahrradgröße 27,5“ Reifen-/Radgröße 20“ x 2,25 27,5“ x 2,20 Benutzergröße

Nach dem Verkauf Komponenten Verschleiß unterliegen Die verschiedenen Verschleißteile sind Standardartikel. Ersetzen Sie verschlissene und/oder auszutauschende Teile immer durch identische Komponenten, die auf dem Markt oder bei Ihrem Händler erhältlich sind. Grundlegende Fehlerbehebung Versuchen Sie es nicht Zu Auf eine Komponente zugreifen oder diese reparieren elektrisch autonom . Kontaktieren Sie den Spezialisten mehr Nachbarn zur Inspektion durch eine qualifizierte Person . Folgendes Information sie sind mit Absicht informativ und sie sind es nicht Anweisungen Das Sie dienen Zu den Radfahrer unterstützen bei Reparaturen . Beliebig Reparaturablauf genannt muss sein von einem Fachmann erledigt kompetent , kenntnisreich des Experte für Sicherheitsfragen und Wartung elektrisch . Beschreibung des Problems Mögliche Ursachen Auflösung Nach dem Einschalten des Akkus unterstützt der Motor das Treten nicht.

1) Das Motorkabel (abgedichtete

Verbindungsstelle) ist falsch angeschlossen

2) Der Bremshebel kehrte nicht

ordnungsgemäß in die Normalposition zurück, wodurch der Schalter ausgeschaltet wurde.

3) Die Batteriesicherung ist

4) Der Geschwindigkeitssensor ist zu

weit von der Magnetscheibe auf der BB-Achse entfernt

5) Die Verbindung zwischen Sensor

und Controller ist nicht zustande gekommen oder es liegt ein Fehlkontakt vor. Überprüfen Sie zunächst, ob der Akku geladen ist. Wenn nicht, laden Sie es neu.

1) Überprüfen Sie, dass die Verbindung

keine Probleme aufweist

2) Bringen Sie den Bremshebel vorsichtig in

seine normale Position zurück, ohne zu bremsen

3) Öffnen Sie den oberen Teil des

Batterieblocks und überprüfen Sie den Zustand der Sicherung. Wenn es geschmolzen ist, wenden Sie sich an Ihren Händler oder einen autorisierten Fachmann, um es auszutauschen.

4) Stellen Sie den Abstand zwischen Sensor

und Magnetband so ein, dass er 3 mm nicht überschreitet.

5) Stellen Sie sicher, dass Controller und

Sensor richtig angeschlossen sind. Die Akkulaufzeit nimmt ab (Hinweis: Die Batterieleistung hängt direkt vom Gewicht des Radfahrers, des Gepäcks, der Windstärke, der Straßenart und dem ständigen Bremsen ab.)

1) Die Ladezeit reicht nicht aus

2) Die Umgebungstemperatur ist zu

niedrig und beeinträchtigt den Batteriebetrieb

3) Hügel oder Gegenwind sind häufig

und die Straßen sind in schlechtem Zustand

4) Der Reifendruck reicht nicht aus

5) Häufiges Herunterfahren und

6) Der Akku wurde längere Zeit ohne

1) Bitte laden Sie den Akku gemäß den

Anweisungen (Kapitel 7.3) auf.

2) Im Winter oder bei Temperaturen unter

0°C muss die Batterie im Innenbereich gelagert werden

3) Dies ist eine normale Ursache und das

Problem wird behoben, wenn sich die Bedingungen verbessern

4) Pumpen Sie die Reifen auf einen Druck

5) Das Problem wird durch eine

Verbesserung der Nutzungsbedingungen gelöst

6) Führen Sie eine regelmäßige Aufladung

gemäß der Bedienungsanleitung durch. Wenn Sie das Problem nicht lösen können, wenden Sie sich an Ihren Händler oder einen qualifizierten Fachmann.209 Nach dem Anschließen des Ladegeräts leuchten die Lade-LEDs nicht.

1) Problem mit der Steckdose

2) Falscher Kontakt zwischen der

Eingangsbuchse des Batterieladegeräts und der Steckdose.

3) Die Temperatur ist zu niedrig.

1) Überprüfen und reparieren Sie die

2) Überprüfen Sie die Steckdose und

stecken Sie sie vollständig ein

3) Führen Sie den internen Ladevorgang

durch Wenn die oben genannten Lösungen keine Wirkung zeigen, wenden Sie sich bitte an Ihren Händler oder einen qualifizierten Fachmann. Nach einer Ladezeit von mehr als 4/5 Stunden leuchtet die Lade-LED immer noch rot. (Hinweis: Es ist sehr wichtig, den Akku gemäß den Anweisungen aufzuladen, um eine Beschädigung des Materials zu vermeiden.)

1) Die Umgebungstemperatur beträgt

2) die Umgebungstemperatur ist

gleich oder niedriger als 0 °C

3) Das Fahrrad wurde nach dem

Gebrauch nicht aufgeladen, wodurch es übermäßig entladen wurde

4) Die Ausgangsspannung ist zu

niedrig, um die Batterie aufladen zu können.

1) Laden Sie den Akku bei einer Temperatur

unter 40 °C und gemäß den Anweisungen auf

2) Laden Sie den Akku in Innenräumen und

gemäß den Anweisungen auf

3) Warten Sie den Akku ordnungsgemäß,

um zu verhindern, dass er zu lange aufgeladen wird

4) Nicht bei einer Spannung unter 100 V

aufladen. Wenn die oben genannten Lösungen keine Wirkung zeigen, wenden Sie sich bitte an Ihren Händler oder einen qualifizierten Fachmann LCD Bildschirm: Die Geschwindigkeit wird nicht auf dem LCD-Bildschirm angezeigt. Die Magnetperle an der Radspeiche ist zu weit vom Sensor entfernt (hinter dem Rahmen oder der Vordergabel angebracht), sodass der Sensor kein Signal empfängt, wenn sich das Rad dreht. Überprüfen Sie den Abstand zwischen der Magnetkugel und dem Sensor und stellen Sie sicher, dass er 5 mm nicht überschreitet.

Fehlerbehebung beim Ladegerät:

• Das rote Licht funktioniert beim Laden nicht: Überprüfen Sie, ob die Anschlüsse richtig angeschlossen sind. Prüfen Sie, ob die Normalspannung plötzlich überschritten wurde; In diesem Fall überprüfen Sie bitte das Ladegerät auf Reparatur. Wenn das oben Gesagte zutrifft, ist die Batterie definitiv defekt.

• Das rote Licht wird nicht grün: Schalten Sie den Strom aus, schließen Sie dann nach 5 Sekunden den Sektorstrom an und fahren Sie mit dem Laden fort. Lädt der Akku nicht mehr, ist er definitiv defekt.

• Das rosa Licht wird sofort grün: Überprüfen Sie, ob der Akku vollständig aufgeladen ist. Wenn nicht, ist der Akku oder das Ladegerät defekt.210 Hinweise211
