BEDIENUNGSANLEITUNG X4 NILOX

ASSEMBLAGE ET REGLAGES

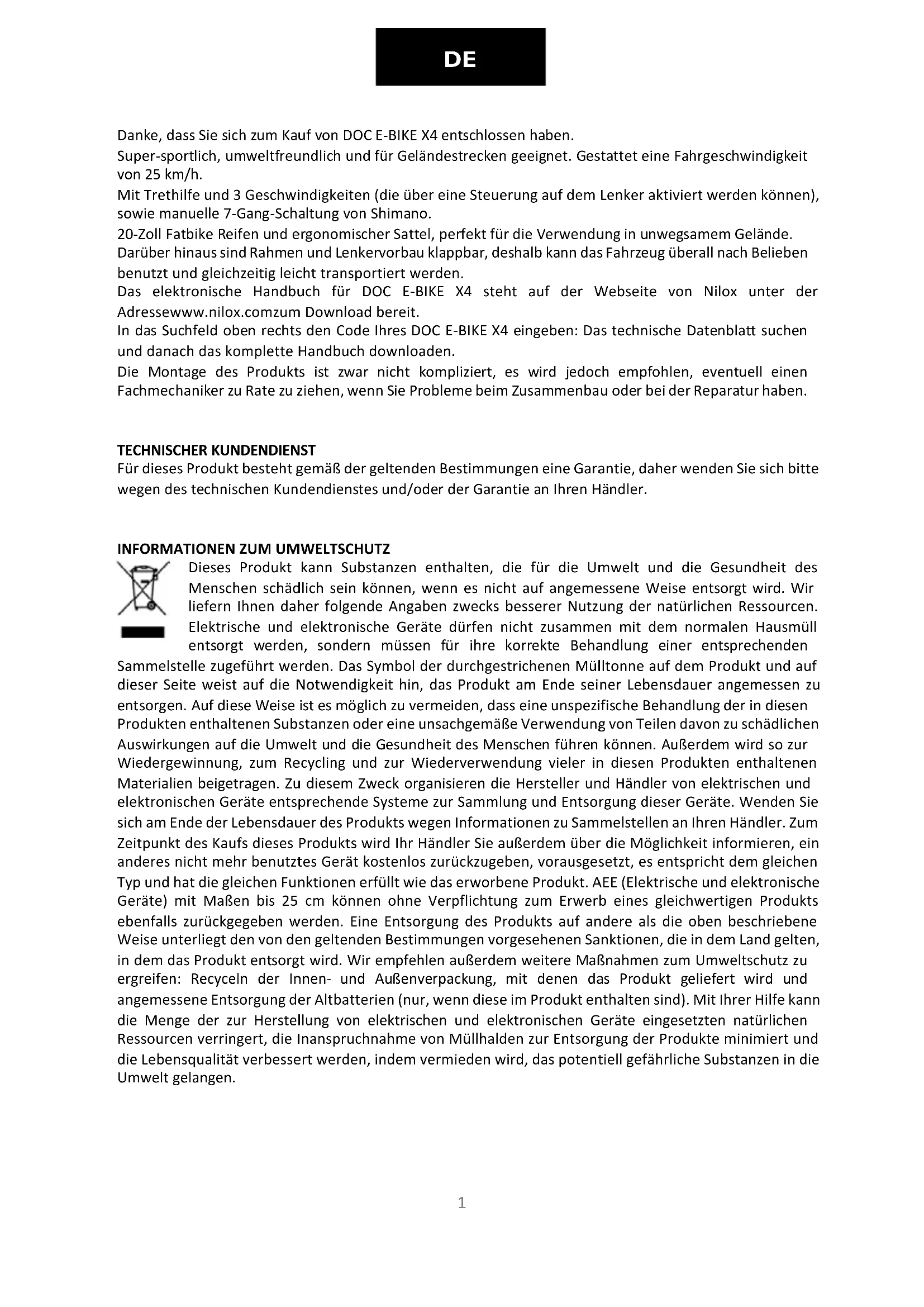

Danke, dass Sie sich zum Kauf von DOC E-BIKE X4 entschlossen haben. Super-sportlich, umweltfreundlich und für Geländestrecken geeignet. Gestattet eine Fahrgeschwindigkeit von 25 km/h. Mit Trethilfe und 3 Geschwindigkeiten (die über eine Steuerung auf dem Lenker aktiviert werden können), sowie manuelle 7-Gang-Schaltung von Shimano. 20-Zoll Fatbike Reifen und ergonomischer Sattel, perfekt für die Verwendung in unwegsamem Gelände. Darüber hinaus sind Rahmen und Lenkervorbau klappbar, deshalb kann das Fahrzeug überall nach Belieben benutzt und gleichzeitig leicht transportiert werden. Das elektronische Handbuch für DOC E-BIKE X4 steht auf der Webseite von Nilox unter der Adressewww.nilox.comzum Download bereit. In das Suchfeld oben rechts den Code Ihres DOC E-BIKE X4 eingeben: Das technische Datenblatt suchen und danach das komplette Handbuch downloaden. Die Montage des Produkts ist zwar nicht kompliziert, es wird jedoch empfohlen, eventuell einen Fachmechaniker zu Rate zu ziehen, wenn Sie Probleme beim Zusammenbau oder bei der Reparatur haben.

TECHNISCHER KUNDENDIENST Für dieses Produkt besteht gemäß der geltenden Bestimmungen eine Garantie, daher wenden Sie sich bitte wegen des technischen Kundendienstes und/oder der Garantie an Ihren Händler.

Dieses Produkt kann Substanzen enthalten, die für die Umwelt und die Gesundheit des Menschen schädlich sein können, wenn es nicht auf angemessene Weise entsorgt wird. Wir liefern Ihnen daher folgende Angaben zwecks besserer Nutzung der natürlichen Ressourcen. Elektrische und elektronische Geräte dürfen nicht zusammen mit dem normalen Hausmüll entsorgt werden, sondern müssen für ihre korrekte Behandlung einer entsprechenden Sammelstelle zugeführt werden. Das Symbol der durchgestrichenen Mülltonne auf dem Produkt und auf dieser Seite weist auf die Notwendigkeit hin, das Produkt am Ende seiner Lebensdauer angemessen zu entsorgen. Auf diese Weise ist es möglich zu vermeiden, dass eine unspezifische Behandlung der in diesen Produkten enthaltenen Substanzen oder eine unsachgemäße Verwendung von Teilen davon zu schädlichen Auswirkungen auf die Umwelt und die Gesundheit des Menschen führen können. Außerdem wird so zur Wiedergewinnung, zum Recycling und zur Wiederverwendung vieler in diesen Produkten enthaltenen Materialien beigetragen. Zu diesem Zweck organisieren die Hersteller und Händler von elektrischen und elektronischen Geräte entsprechende Systeme zur Sammlung und Entsorgung dieser Geräte. Wenden Sie sich am Ende der Lebensdauer des Produkts wegen Informationen zu Sammelstellen an Ihren Händler. Zum Zeitpunkt des Kaufs dieses Produkts wird Ihr Händler Sie außerdem über die Möglichkeit informieren, ein anderes nicht mehr benutztes Gerät kostenlos zurückzugeben, vorausgesetzt, es entspricht dem gleichen Typ und hat die gleichen Funktionen erfüllt wie das erworbene Produkt. AEE (Elektrische und elektronische Geräte) mit Maßen bis 25 cm können ohne Verpflichtung zum Erwerb eines gleichwertigen Produkts ebenfalls zurückgegeben werden. Eine Entsorgung des Produkts auf andere als die oben beschriebene Weise unterliegt den von den geltenden Bestimmungen vorgesehenen Sanktionen, die in dem Land gelten, in dem das Produkt entsorgt wird. Wir empfehlen außerdem weitere Maßnahmen zum Umweltschutz zu ergreifen: Recyceln der Innen- und Außenverpackung, mit denen das Produkt geliefert wird und angemessene Entsorgung der Altbatterien (nur, wenn diese im Produkt enthalten sind). Mit Ihrer Hilfe kann die Menge der zur Herstellung von elektrischen und elektronischen Geräte eingesetzten natürlichen Ressourcen verringert, die Inanspruchnahme von Müllhalden zur Entsorgung der Produkte minimiert und die Lebensqualität verbessert werden, indem vermieden wird, das potentiell gefährliche Substanzen in die Umwelt gelangen.2

Das Produkt enthält einen Akku, der bei Lebensende des Altgeräts getrennt vom Restmüll entsorgt werden muss. Werfen Sie ihn in die dafür vorgesehenen Batteriesammelbehälter. Die Sammlung und das Recycling der Akkus tragen zum Umweltschutz und dem Erhalt von Ressourcen bei und gestatten die Wiedergewinnung wertvoller Materialien. Es könnte sein, dass der in diesem Produkt enthaltene Akku nicht direkt herausgezogen werden kann. In diesem Fall ist die Anleitung für die etwaige Entfernung durch Fachpersonal online unter dem Linke: ftp://ftp.hellatron.it (Benutzername: disposal@hellatron - Passwort: hellatron) verfügbar. Für Ihre Sicherheit dürfen Sie nicht versuchen, den Akku zu entfernen. Die unkorrekte Entfernung des Akkus könnte Schäden am Akku selbst und am Gerät verursachen, zu Unfällen und/oder dazu führen, dass das Gerät nicht unter Sicherheitsbedingungen verwendet werden kann. Es wird keine Haftung für eventuelle Verluste oder Schäden übernommen, die durch die Nichtbeachtung dieser Hinweise und Vorsichtsmaßnahmen verursacht werden. Das Gerät und die in diesem Handbuch illustrierten Zubehörteile können je nach Land, in dem die Produkte vertrieben werden, variieren.

• Ein Jahr, wenn das Produkt von natürlichen oder juristischen Personen in Ausübung ihrer unternehmerischen, gewerblichen, handwerklichen oder beruflichen Tätigkeit oder von einem von diesen beauftragten Vermittler erworben wurde.

• Zwei Jahre, wenn das Produkt vom Verbraucher oder Anwender (die natürliche Person, die das Produkt für Zwecke kauft, die nicht im Zusammenhang mit ihrer unternehmerischen, gewerblichen, handwerklichen oder beruflichen Tätigkeit stehen) erworben wird.

• Sechs Monate auf die Batterie, unabhängig davon, von welcher Art Käufer das Produkt erworben wird.

• Die Garantie gilt für Fabrikationsfehler sowie bei Materialmängeln.

• Produkt-Support und Garantie: Weitere Details finden Sie auf der Website www.nilox.com

GARANTIEBESCHRÄNKUNG Der Käufer verliert das Recht auf Garantie in folgenden Fällen:

• Nichtvorlage des Kaufbelegs (Rechnung oder Kassenbeleg);

• Teile wurden manipuliert oder durch Kraftanwendung beeinträchtigt.

• Andere Defekte durch unsachgemäßen Gebrauch, unzulässige Änderungen, Maßnahmen außerhalb der technischen Produktspezifikationen, unsachgemäße Instandhaltung, Defekte durch anderweitigen Gebrauch und durch Einsatz von Komponenten, die nicht für die Verwendung mit dem Produkt ausgelegt sind; technische Maßnahmen, die durch nicht autorisiertes Personal vorgenommen wurden. Die obigen Angaben beziehen sich auf die Grundsätze in Sachen Garantie für Verbrauchsgüter gemäß Richtlinie 1999/44/EU.3

VORWORT DIE VERWENDUNG VON DOC E-BIKE X4 KANN GEFÄHRLICH SEIN UND DER VERLUST DER KONTROLLE ÜBER DAS FAHRRAD, EIN ZUSAMMENSTOSS ODER EIN STURZ, KÖNNEN ZU SCHWEREN, AUCH TÖDLICHEN VERLETZUNGEN FÜHREN. UM IHRE SICHERHEIT UND DIE ANDERER PERSONEN ZU GARANTIEREN, LESEN SIE DIESE BEDIENUNGSANLEITUNG BITTE AUFMERKSAM DURCH. DAS PRODUKT WIRD STÄNDIG WEITERENTWICKELT, UND ES IST MÖGLICH, DASS IHR PRODUKT NICHT VOLLSTÄNDIG DEN ANGABEN AUS DIESEM HANDBUCH ENTSPRICHT. AUS DIESEM GRUND EMPFEHLEN WIR, STETS DIE AUF DER NILOX-WEBSEITE VERFÜGBARE ONLINE- VERSION HERUNTERZULADEN. ALLE IM BENUTZERHANDBUCH ENTHALTENEN ANWEISUNGEN UND HINWEISE LESEN UND BEACHTEN.

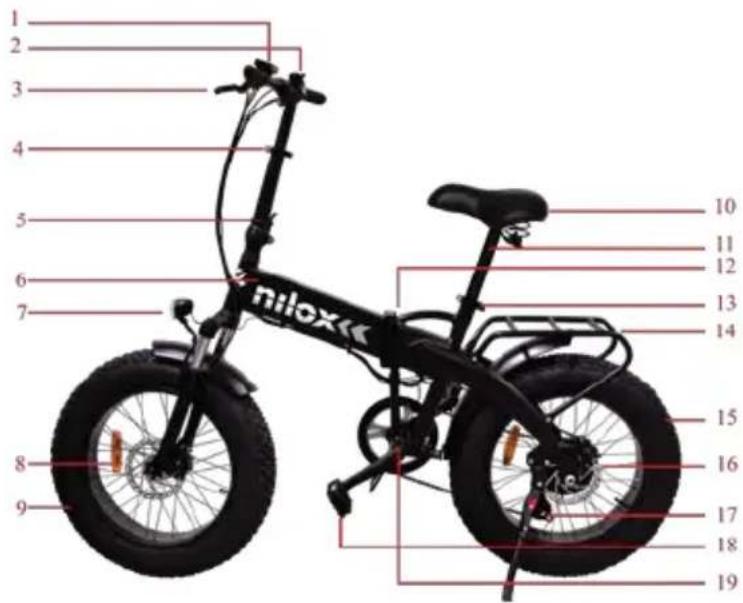

DOC E-BIKE X4: BESCHREIBUNG

DOC X4 ist mit einer elektrischen Trethilfe ausgestattet. Zur Aktivierung der Trethilfe muss mit dem Treten begonnen werden, um den Sensor für die Kraftanwendung zu aktivieren. Wenn hingegen nicht in die Pedale getreten wird, bleibt der Motor inaktiv. Die elektrische Trethilfe ist bis 25 km/h garantiert, danach schaltet sich der Motor aus. Man kann danach schneller fahren, aber nur mit Hilfe der persönlichen Beinarbeit, ohne Unterstützung durch den Motor. Vor der Verwendung dieses Fahrrads im Straßenverkehr muss das Fahren in freien Bereichen geübt werden. In wenigen Minuten werden Sie mit dem Fahrrad vertraut werden und sehen, dass es sehr einfach zu verwenden ist, leicht gesteuert werden kann und Sie unglaublich viel Spaß damit haben werden.

1) Steuerungsdisplay

2) Geschwindigkeitswechsel

4) Schnellbefestigung Stange

5) Lenkerstangen-Sperrung/Entsperrung

7) Vorderer Scheinwerfer

12) Sperrung/Entsperrung des Rahmens und des

13) Schnellbefestigung Stange

16) Hintere Scheibenbremse und Motor

19) Kassette und Abdeckung4

ZUSAMMENBAU UND REGELUNGEN

Sie müssten Ihr DOC X4 komplett zusammengebaut erhalten, außer den PEDALEN, die getrennt geliefert werden. Lenker und Rahmen werden geklappt geliefert und müssen daher richtig platziert und mit den Feststellvorrichtungen gesichert werden.

LENKER: MONTAGE SPERRUNG/ENTSPERRUNG

Der Vorbau von Lenker und Rahmen ist klappbar, um die Abmessungen des X4 beim Transport zu verringern. ACHTUNG: DIE ANWEISUNGEN ZUR SPERRUNG DES LENKERVORBAUS BEFOLGEN. WENN ER NICHT RICHTIG GESICHERT WIRD, WÜRDE DIES ZU EINEM VERLUST DER KONTROLLE ÜBER DAS X4 FÜHREN.

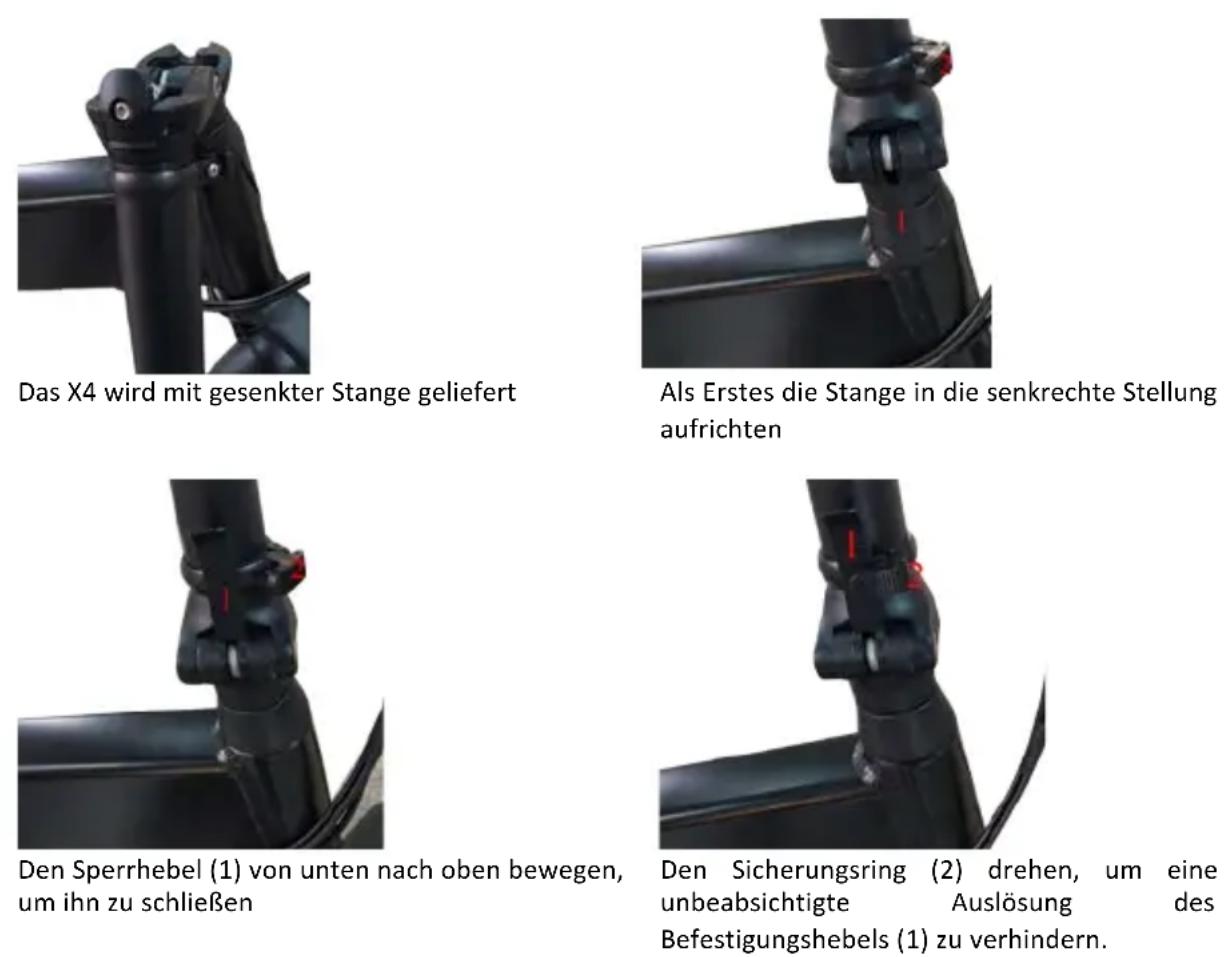

Das X4 wird mit gesenkter Stange geliefert Als Erstes die Stange in die senkrechte Stellung aufrichten

Den Sperrhebel (1) von unten nach oben bewegen, um ihn zu schließen Den Sicherungsring (2) drehen, um eine unbeabsichtigte Auslösung des Befestigungshebels (1) zu verhindern.

Zum Zusammenklappen des X4 auf umgekehrte Weise vorgehen.

PEDALE Die Pedale sind noch nicht montiert und werden in einem eigenen Kunststoffbeutel geliefert.5

Die Pedale sorgfältig an die dafür vorgesehenen Stellen schrauben und mit dem mitgelieferten Schraubenschlüssel anziehen. ACHTUNG: Um zu verhindern, dass die Pedale sich während dem Fahren lockern können, weisen die Pedale (aller Fahrräder) ein Gegengewinde am linken Pedal auf. Wenn Sie es anschrauben, müssen Sie praktisch die entgegengesetzte Bewegung vornehmen, so als ob Sie es abschrauben würden. SATTEL Das Sattelrohr in die vorgesehene Stelle einführen und die Höhe regulieren, indem die Klemme mit Leichtlösefunktion betätigt wird; siehe Abbildung.

Der Akku des X4 ist in den Rahmen eingebaut. Er kann entnommen und getrennt aufgeladen oder an der Ladebuchse am Rahmen aufgeladen werden, ohne ihn vom Fahrrad zu entfernen.

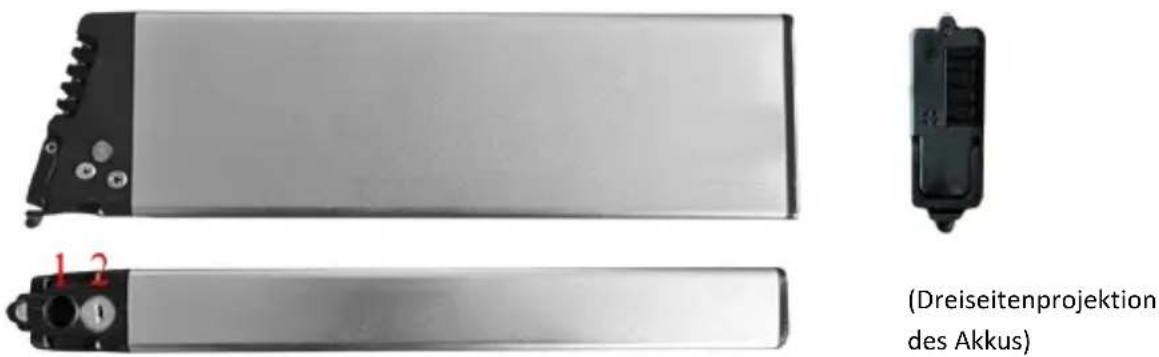

(Dreiseitenprojektion des Akkus)

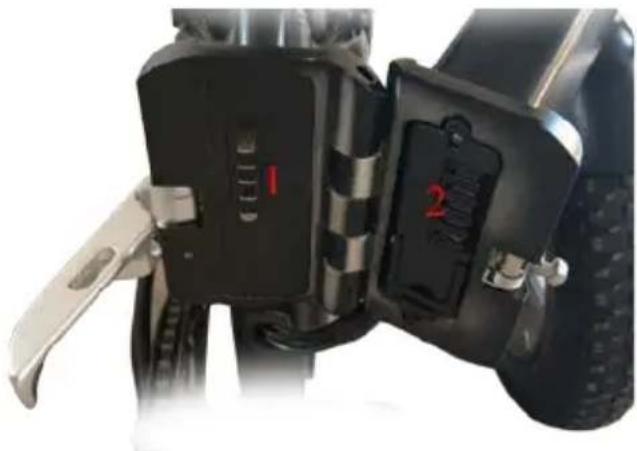

1) Versorgungseingang Bei diesem Eingang befindet sich auch die Ladebuchse am Rahmen.

Somit kann der Akku aufgeladen werden, ohne ihn aus dem Rahmen zu entnehmen

2) Verschlusskappe mit Schlüssel

Den Akku in das Fach im Rahmen einlegen.6

Beim Schließen des Rahmens werden die Festkontakte mit den Kontakten des Akkus verbunden.

Wenn der Akku eingelegt und der Rahmen des X4 geschlossen ist, kann der Akku mit dem mitgelieferten Schlüssel verriegelt werden, um Diebstahl zu verhindern.

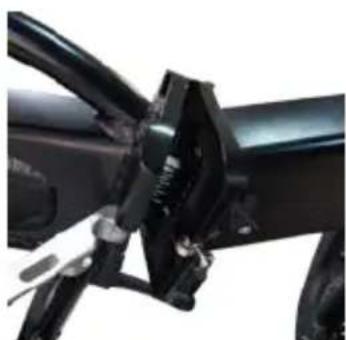

RAHMEN: SPERRUNG UND ENTSPERRUNG

Wie wir gesehen haben, ist der Rahmen des DOC X4 klappbar und in seinem Innern befindet sich der Akku. Ein Schnellspanner ermöglicht das schnelle Zusammenklappen, um den Raumbedarf zu verringern und den Transport Ihres X4 zu erleichtern. ACHTUNG: DIE ANWEISUNGEN ZUR SPERRUNG DES RAHMENS BEFOLGEN. WENN ER NICHT RICHTIG GESICHERT WIRD, WÜRDE DIES ZU EINEM VERLUST DER KONTROLLE ÜBER DAS X4 FÜHREN.

1) Die beiden Teile des Rahmens

einander annähern, wie in der Abbildung gezeigt ist7

2) Die beiden Teile aneinanderfügen

3) Den Befestigungshebel (1) schließen

und den Sicherungsknopf (2) in seinen Sitz drücken.

Um das X4 zusammenzuklappen und den Rahmen zu öffnen, auf umgekehrte Weise vorgehen.

REGULIERUNG DER BREMSEN

Die Bremshebel sind aus Aluminiumlegierung. Neben dem Bremshebel befindet sich ein Zylinder für die Spannungsregelung der Kabel. Die Scheibenbremsen gestatten einen effizienten Bremsvorgang auf allen Oberflächen. Während des Bremsvorgangs aktiviert sich der elektrische Teil des Motors automatisch. ZU ABRUPTE BREMSUNGEN FÜHREN ZU EINER UNEINHEITLICHEN ABNUTZUNG DER BREMSBELÄGE8

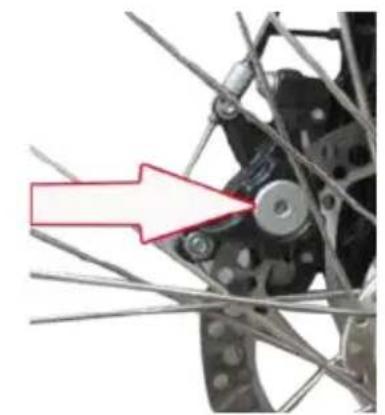

KALIBRIERUNG VON BREMSSCHEIBE UND BREMSBELÄGEN

Der Zweck besteht darin, sicherzustellen, dass die Bremsscheibe zentral im Schlitz des Bremssattels positioniert ist. Dann die seitlich auf dem Bremssattel befindlichen Kalibrierungs-Inbusschrauben (5 mm, Inbusschlüssel im Lieferumfang enthalten) betätigen. Den Bremssattel seitlich verschieben, versuchen, das Rad zu drehen und sichergehen, dass die Bremsbeläge die Bremsscheibe nicht berühren. Nachdem die korrekte Position herausgefunden wurde, die Feststellschrauben schließen. (Drehmoment 8 Nm). Das Rad drehen und neuerlich kontrollieren, bis die optimale Position erreicht wurde, um zu vermeiden, dass sie auf unkorrekte Weise abgenutzt werden und keine perfekte Effizienz bei der Bremsung mehr garantieren würden. DIE UNTERE SCHRAUBE STETS VOR DER OBEREN SCHRAUBE ANZIEHEN.

Bei entferntem Bremssattel können die Bremsbeläge kontrolliert werden. Ein Bremsbelag ist fest, der andere Belag schließt sich, wenn der Bremshebel gedrückt wird. Der Abstand zwischen Bremsscheibe und Bremsbelägen darf nicht mehr als 3 Millimeter betragen, und der Belag muss parallel zu seiner Scheibe ausgerichtet sein. Außerdem sichergehen, dass die Bremsbeläge den richtigen Abstand aufweisen (ein bisschen mehr als die Dicke der Bremsscheiben) und nicht abgenutzt sind. Andernfalls würde der Bremssattel während der Bremsung die Scheibe berühren und beschädigen.9

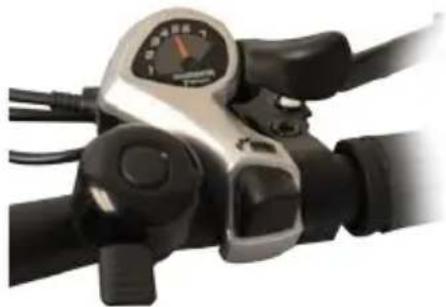

GANGSCHALTUNG Auf dem Hinterrad ist eine Gangschaltung (Kettenschaltung) von Shimano mit 7 Gängen montiert. Ihre Verwendung ist gleich wie die Verwendung der Gangschaltung eines normalen Fahrrads. Die Schaltung wird durch den klassischen Hebel betätigt, der sich in der Nähe des rechten Griffs auf dem Lenker befindet. WIE BEI HERKÖMMLICHEN FAHRRÄDERN MUSS DIE

GANGSCHALTUNG BEI IN BEWEGUNG BEFINDLICHEM FAHRRAD

VORDERLICHT DOC E-BIKE X4 ist mit einem Vorderlicht mit Led ausgestattet. Das Ein- und Ausschalten des Vorderlichts erfolgt über das Multifunktionsdisplay am Lenker

STEUERTAFEL TRETHILFE (PAS) Auf der linken Seite des Lenkers befindet sich die Steuertafel für die Trethilfe (PAS).

Ein/Aus Akku-Ladestandanzeiger PAS-Modalität mit 3 Geschwindigkeiten

DOC X4 verfügt über einen Schalter für die Trethilfe mit 3 Geschwindigkeiten. DIE TRETHILFE KANN BEI STILLSTEHENDEM FAHRRAD NICHT AKTIVIERT WERDEN. PAS-Handhabung:

• In die Pedale treten und gleichzeitig die PAS aktivieren. Diese Methode ist mit dem höchsten Stromverbrauch und einer höheren Abnutzung des Motors verbunden.

• So lange in die Pedale treten, bis dem Fahrrad eine gewisse Trägheit verliehen wird, die PAS aktivieren und erneut mit dem Treten beginnen. Diese Methode gestattet hingegen die höchste Stromeinsparung und damit einen höheren Schutz für den Motor.

• Beim Fahren abrupte Geschwindigkeitswechsel vermeiden; nach einem Bremsvorgang wieder mit dem Treten beginnen, bevor die PAS-Stufe geändert wird.

• Keine Geschwindigkeitsänderung an der PAS während eines Bremsvorgangs vornehmen, dies könnte zu einer Überlastung des Motors führen.10

• Der Stromregler unterbricht die Stromzufuhr automatisch bei Überspannung und aktiviert sie erneut, sobald die elektrische Last wiederhergestellt wurde.

• Die PAS nicht bei Regen oder besonders unebenem Gelände verwenden.

• Die PAS ausschalten, bevor DOC E-BIKE X4 endgültig zum Halten gebracht wird; die letzten Tritte in das Pedal müssen daher ohne elektrische Unterstützung erfolgen.

HINWEISE FÜR DIE VERWENDUNG

Die folgenden Warn- und Sicherheitshinweise sind genau zu befolgen. Benutzen Sie DOC X4 stets auf bewusste und verantwortliche Weise. DOC E-BIKE X4 ist ein Transportmittel mit Trethilfe. Es ist zwar ein hochtechnologisches Produkt, seine unkorrekte oder unsachgemäße Verwendung kann jedoch zu Verletzungen führen. Zur Minderung sämtlicher Risiken empfehlen wir, die folgenden Hinweise genauestens zu befolgen.

• Stets Schuhe, einen Fahrradhelm und geeignete Sicherheitsausrüstung tragen. Es wird empfohlen, einen gut anliegenden Helm zu verwenden, der den Schädelbereich schützt.

• Verwenden Sie DOC E-BIKE X4 nicht, bevor Sie sich nicht gut damit vertraut gemacht haben. Bitte vor der Verwendung das Handbuch konsultieren.

• Schwangere sollten das Fahrrad nicht verwenden.

• DOC E-BIKE X4 nicht verwenden, wenn Alkohol, Drogen oder andere Substanzen konsumiert wurden, die die Reflexe des Benutzers beeinträchtigen können.

• Wir empfehlen Ihnen das Tragen von bequemer Kleidung während der Benutzung.

• DOC E-BIKE X4 wurde für den Transport einer einzelnen Person ausgelegt. Das Gerät darf nicht von mehreren Personen gleichzeitig genutzt werden.

• Sichergehen, dass die Geschwindigkeit, mit der das DOC E-BIKE X4 verwendet wird, stets so beschaffen ist, dass der Halt zu jedem Zeitpunkt und in jeder Situation möglich ist.

• Wir empfehlen, während der Fahrt einen geeigneten Sicherheitsabstand zu anderen Fahrzeugen einzuhalten.

• Keine Akrobatenstücke vollführen.

• Nicht vom DOC E-BIKE X4 absteigen, wenn es sich noch in Bewegung befindet.

• Die Teile des Fahrrads vor der Verwendung regelmäßig überprüfen.

• Die Verkehrsregeln beachten, bei Regen oder Schnee langsamer fahren und diese Witterungsbedingungen berücksichtigen, um den Sicherheitsabstand entsprechend zu anzupassen.

• Im Stadtgebiet empfiehlt sich die Verwendung auf einer ebenen Straße.

• DOC E-BIKE X4 ist zwar wasserbeständig, es darf jedoch nicht zum Überqueren von Flüssen verwendet werden. Den Teil mit den elektrischen und elektronischen Komponenten nicht ins Wasser tauchen.

• DOC E-BIKE X4 in keiner Weise verändern; jede Änderung führt zum Verfall der Herstellergarantie.

• Nur das mitgelieferte Akku-Ladegerät verwenden.

• Vor der Verwendung sichergehen, dass die Bremsen einwandfrei funktionieren. Das aufmerksame Lesen dieses Handbuchs ist für die richtige Benutzung des Tretrollers und zur Vermeidung von Gefahren für Personen von grundlegender Bedeutung. ÜBERPRÜFEN SIE VOR DER BENUTZUNG, OB DER AKKU VOLLSTÄNDIG GELADEN IST.11

KONTROLLEN UND WARTUNG

Um die Lebensdauer und Effizienz Ihres DOC E-BIKE X4 zu verlängern, sind einige Maßnahmen erforderlich, die regelmäßig durchgeführt werden müssen:

• Den Reifendruck regelmäßig kontrollieren.

• Sichergehen, dass Lenker und Sattel stets gut befestigt sind.

• Die Kettenspannung einstellen und die Kette regelmäßig schmieren.

• Vor jeder Verwendung stets die Zuverlässigkeit des Bremssystems überprüfen.

• Sichergehen, dass die Bolzen der Räder gut angezogen sind.

• Den Zustand der Reifen kontrollieren und bei Verschleiß austauschen.

• DOC E-BIKE X4 nicht direkt mit Wasserstrahl waschen, vor allem nicht mit Hochdruck, da die elektrischen Komponenten beschädigt werden könnten.

• Die schmutzigen Stellen mit befeuchteten Tüchern und neutralen Reinigern reinigen; danach sorgfältig abtrocknen.

• Die beweglichen Metallteile wie die Kette mit Schmieröl behandeln. ACHT GEBEN, DASS DAS ÖL NICHT AUF DIE BREMSKOMPONENTEN GERÄT. Es empfiehlt sich, diese Maßnahme durch Fachpersonal vornehmen zu lassen.

• Die Kettenspannung regelmäßig kontrollieren; hierzu die Klemme mit Leichtlösefunktion loslassen und das Rad dabei heben. Acht geben, dass das Rad perfekt zur Achse ausgerichtet ist.

• Die Zuverlässigkeit der Bremsen häufig kontrollieren.

KORREKTE VERWENDUNG UND WARTUNG DES AKKUS

Im Folgenden werden die Modalitäten für den Ladevorgang und die Wartung des Akkus besprochen, sowie etwaige Probleme, die auftreten könnten. Zur Sicherheit des Benutzers und zur Verlängerung der Lebensdauer sowie Verbesserung der Leistungen, ist Folgendes zu beachten:

• Akku und Akku-Ladegerät müssen außer Reichweite von Kindern aufbewahrt werden.

• Die Höchstgeschwindigkeit der PAS darf nur bei vollständig aufgeladenem Akku verwendet werden.

• Nur das Original-Ladegerät verwenden; die Verwendung eines anderen Ladegeräts könnte dem Akku unwiederbringliche Schäden zufügen.

• Den Akku und/oder sein Ladegerät nicht demontieren oder verändern.

• Gut Acht geben, wenn der Akku vom X4 entfernt wird: wenn er auf den Boden fällt, könnte er beschädigt und unbrauchbar werden.

• Falls während dem Ladevorgang irgendwelche Gerüche oder zu hohe Temperaturen entstehen, den Vorgang sofort abbrechen.

• DOC E-BIKE X4 kann während dem Ladevorgang nicht verwendet werden.

• Akku und Akku-Ladegerät müssen außer Reichweite von Kindern aufbewahrt werden.

• Sichergehen, dass Akku und Akku-Ladegerät angeschlossen sind, bevor die Verbindung zum Stromnetz hergestellt wird.

• Verhindern, dass sich der Akku vollständig entleert, denn dies könnte zu einer Verringerung der Lebensdauer führen.

• Den Akku niemals zu vielen Aufladezyklen aussetzen, wenn dies nicht notwendig ist.

• Wenn das Fahrrad nicht verwendet wird, den Akku mindestens alle 2 Monate aufladen.

• Den Akku nicht bei hohen Temperaturen (über 40°C) aufladen.

• Im Winter sollte der Ladevorgang bei Raumtemperatur vorgenommen werden. Wenn das Fahrrad in der Kälte war, den Ladevorgang erst dann beginnen, wenn das Fahrrad wieder Raumtemperatur hat.

• Die Akkus enthalten gefährliche Substanzen. Öffnen Sie den Akku nicht und führen Sie keine Gegenstände in das Innere ein.

• Beim Überladen von Lithium-Akkus besteht Explosionsgefahr.

• Es wird darum ersucht, die Aufladekontakte sauber und trocken zu halten.12

• Wenn der Aufladeanschluss feucht ist, nicht aufladen.

• Um das Risiko von Bränden oder Elektroschocks zu vermeiden, des Gerät während dem Aufladen ausschließlich in Räumen mit kontrollierter Temperatur und Feuchtigkeit aufstellen, sowie ohne irgendwelche leitenden Medien.

• Während dem Aufladen muss das Gerät in einem absolut feuerbeständigen Raum mit kontrollierter Temperatur und Feuchtigkeit aufgestellt werden (die Nähe zu Parkettböden, Möbeln, Papier, Sofas, Teppichen, entflammbaren Flüssigkeiten usw. vermeiden).

• Den Akku in gut durchlüfteten Räumen aufladen, um eine Überhitzung während der Ladephase zu vermeiden.

• Falls der Akku Stöße erlitten hat oder falls Akku oder Versorgungskabel nicht vollkommen unversehrt sind, das Gerät nicht aufladen und ein Servicecenter aufsuchen.

• Hersteller und Vertreiber haften nicht für Schäden an Produkten von Drittfirmen, die auf die unsachgemäße Verwendung des Akkus und seines Ladegeräts zurückzuführen sind.

• Beinahe alle Arten von Akkus werden durch die Umgebung beeinflusst. Im Allgemeinen setzen kalte Temperaturen die Leistung des Akkus erheblich herab.

• Wenn der Akku herausgenommen wird, von Metallgegenständen fernhalten, da diese zu einem Kurzschluss führen könnten.

Lithium-Akkus werden als Gefahrgut betrachtet. Ihr Transport wird durch die jeweiligen innerstaatlichen Gesetze geregelt. Aufgrund internationaler gesetzlicher Bestimmungen dürfen einzelne Lithium-Akkus nicht im Flugzeug befördert werden. Wenn Sie Ihr DOC E-BIKE X4 versenden, muss der Akku eingesetzt sein. ES IST NICHT MÖGLICH, DEN AKKU GETRENNT ZU VERSENDEN. TECHNISCHE DATEN Abmessungen Gewicht Höchstgeschwindigkeit Maximale Distanz, die mit 1 Batterieladung zurückgelegt werden kann Höchstgewicht des Benutzers Bremsen Akku Ladezeit Motor PAS Gangschaltung 1600X590X1240-1320 mm 26 kg mit Akku 25 km/h 35 -45 km 120 kg Vordere Bremsscheibe Hintere Bremsscheibe. Lithium-Ionen 36 V 7,8 Ah 4-6 Stunden Induktion (Brushless) 250 W 3 Geschwindigkeiten Shimano 7 Gänge

STRASSENVERKEHRSVORSCHRIFTEN Gemäß Richtlinie 2002/24/EG benötigt DOC E-BIKE X4 keine Homologierung für die Teilnahme am Straßenverkehr als Motorfahrzeug, da seine Höchstgeschwindigkeit mit dem reinen elektrischen Antrieb 2 nicht mehr als 25 km/h betragen kann, und sein Motor eine Leistung von nicht mehr als 250 W aufweist. Jeder Verkehrsteilnehmer ist jedoch verpflichtet, die in seinem Land geltenden Straßenverkehrsvorschriften zu beachten.13

Daher muss sichergestellt werden, dass für das Fahren eines E-Bike keine behördlichen Genehmigungen und kein Führerschein erforderlich ist. In vielen Ländern kann man auf Straßen und öffentlichen Wegen nur mit gesetzlich vorgeschriebener zusätzlicher Ausrüstung fahren, wie Leuchtsysteme, Kleidung mit Leuchtstreifen und Schutzhelm. Für das italienische Gesetz unterscheidet sich ein E-Bike nicht von einem normalen Fahrrad. DIE VERWENDUNG EINES HELMS UND ETWAIGER ZUSÄTZLICHER SCHUTZVORRICHTUNGEN WIRD AUF JEDEN FALL FÜR E-BIKES UND FAHRRÄDER IM ALLGEMEINEN WÄRMSTENS EMPFOHLEN. SYMBOLE UND PIKTOGRAMME AUF DER PACKUNG/DEM PRODUKT

Das Produkt entspricht den Sicherheitsanforderungen der einschlägigen EU- Richtlinien.

Das Produkt enthält einen Akku. Am Ende der Lebensdauer des im Produkt enthaltenen Akkus muss dieser getrennt vom Hausmüll entsorgt werden.

Das Produkt enthält Elektro- oder Elektronikgeräte. Am Ende der Lebensdauer darf das Produkt nicht zusammen mit dem normalen Hausmüll entsorgt werden, sondern einer entsprechenden Sammelstelle zugeführt werden (siehe Einleitung).

Geeignete Schutzausrüstung wie Knie-, Ellbogen- und Handgelenkschutz tragen. Für den Kopfschutz einen gut sitzenden Helm tragen.

Zulässiges Körpergewicht mind. 40 kg, max. 120 kg.

DOC darf unter dem Einfluss von Alkohol, Rauschmitteln oder anderen Substanzen, die das Reaktionsvermögen beeinträchtigen, nicht verwendet werden.Distributed by Made in China Produced and Imported by Hellatron S.p.A. Legal: Via Monte Rosa, 21 - 20149 Milano - Italy
