Produkttyp	Klappbarer Elektroroller
Marke	Nilox
Modell	DOC Urban
Abmessungen (zusammengeklappt)	900 x 390 x 190 mm
Gewicht	13 kg
Rahmenmaterial	Aluminium
Radgröße	8 Zoll
Farbe	Schwarz
Motorleistung	280 W
Höchstgeschwindigkeit	25 km/h
Maximale Reichweite	25 km (mit 60 kg Fahrer)
Maximale Steigung	5°
Akkukapazität	36 V - 7,5 Ah
Ladeeinstellungen	Eingang 100-240 V~, Ausgang 42 V - 1,5 A
Ladezeit	3-4 Stunden
Maximales Benutzergewicht	100 kg
Anzahl der Geschwindigkeitsstufen	3 (6/20/25 km/h)
Bremssystem	Fußbremse und Bremshebel am Lenker
Beleuchtung	Vorder- und Rücklicht
Ständer	Ja, seitlich
Stoßdämpfer	Ja
Faltmechanismus	Klappbarer Lenker
Inklusive Zubehör	Ladegerät, Handbuch, Smartphone-Halter, 2 Zündschlüssel
Garantie	2 Jahre (Verbraucher), 1 Jahr (Gewerbe)
Reinigung	Trockenes oder leicht feuchtes Tuch, nicht eintauchen
Reparierbarkeit	Für Reparaturen und Reifenwechsel den Händler kontaktieren

Häufig gestellte Fragen - DOC Urban NILOX

Wie klappe ich den Nilox DOC Urban Roller zusammen?

Um den Roller zusammenzuklappen, ziehen Sie die Griffentriegelung und klappen Sie die Griffe nach unten. Öffnen Sie den Schnellspannhebel, senken Sie den Lenker ganz ab, drücken Sie dann das Lenkerrohr nach unten, bis es einrastet. Zum Ausklappen drücken Sie den Entriegelungsknopf nach oben und ziehen das Rohr nach oben, bis es einrastet.

Wie hoch ist die tatsächliche Akkulaufzeit?

Die angegebene maximale Reichweite beträgt 25 km mit einem 60 kg schweren Fahrer auf flachem Gelände. Unter realen Bedingungen (Gewicht, Steigungen, Wind, Akkupflege) kann die Reichweite geringer sein. Um den Akku zu schonen, laden Sie ihn auch bei Nichtgebrauch alle 30 Tage auf.

Wie schalte ich den Gang?

Der Roller hat 3 Geschwindigkeitsstufen: 6, 20 und 25 km/h. Verwenden Sie die Tasten +/- am Lenker, um von Stufe 1 auf 2 oder 3 umzuschalten. Der Wechsel erfolgt während der Fahrt.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie zuerst, ob das Ladegerät richtig angeschlossen ist: Die LED sollte während des Ladens rot sein und nach dem Laden grün. Wenn der Akku unter die Schutzschwelle vollständig entladen ist, kontaktieren Sie sofort den Händler. Versuchen Sie nicht, ihn selbst zu reparieren.

Kann ich mit dem Roller im Regen fahren?

Nein, es wird nicht empfohlen, den Roller bei Regen, Hagel oder Schnee zu benutzen, um Schäden an den elektrischen Schaltkreisen und dem Motor zu vermeiden. Vermeiden Sie auch Kies-, Sand- oder rutschige Oberflächen.

Wie pflege ich den Roller?

Reinigen Sie ihn mit einem trockenen oder leicht feuchten Tuch, ohne ihn einzutauchen oder Wasserstrahlen zu verwenden. Schmieren Sie den Klapppunkt der Griffe alle drei Monate mit weißem Fett. Überprüfen Sie regelmäßig die Radverschraubung.

Was ist das maximal unterstützte Gewicht?

Das maximale Benutzergewicht beträgt 100 kg. Transportieren Sie keine Gegenstände und steigen Sie nicht mit mehreren Personen auf.

Wie ersetze ich einen abgenutzten Reifen?

Die Räder sind voll und müssen durch Originalreifen ersetzt werden. Wenden Sie sich an den Kundendienst (Händler) für den Austausch. Führen Sie keine Selbstreparaturen durch.

Ist der Roller im öffentlichen Straßenverkehr legal?

Beachten Sie die geltenden Vorschriften in Ihrem Land. In Fußgängerzonen ist die Geschwindigkeit auf 6 km/h begrenzt. Tragen Sie Schutzausrüstung (Helm, Knieschützer usw.) und schalten Sie bei schlechter Sicht das Licht ein.

Wie starte ich den Roller?

Drehen Sie den Zündschlüssel. Drehen Sie dann den Gasgriff, um zu beschleunigen. Zum Verlangsamen verwenden Sie den Bremshebel oder drehen den Gasgriff in die entgegengesetzte Richtung. Zum Ausschalten drehen Sie den Schlüssel erneut.

BEDIENUNGSANLEITUNG DOC Urban NILOX

Vielen Dank, dass Sie den Elektroroller NILOX DOC URBAN gekauft haben.

Bitte lesen Sie die Bedienungsanleitung, bevor Sie das Produkt benutzen, und bewahren

Sie sie gut auf, falls Sie in Zukunft nochmal etwas Nachschlagen möchten.

1. Einführung

Bei diesem Produkt handelt es sich um einen klappbaren elektromotorgestützen Roller. Er kann durch einen Antrieb beschleunigt und mit der Fußbremse oder dem Schalter am Lenker abgebremst werden.

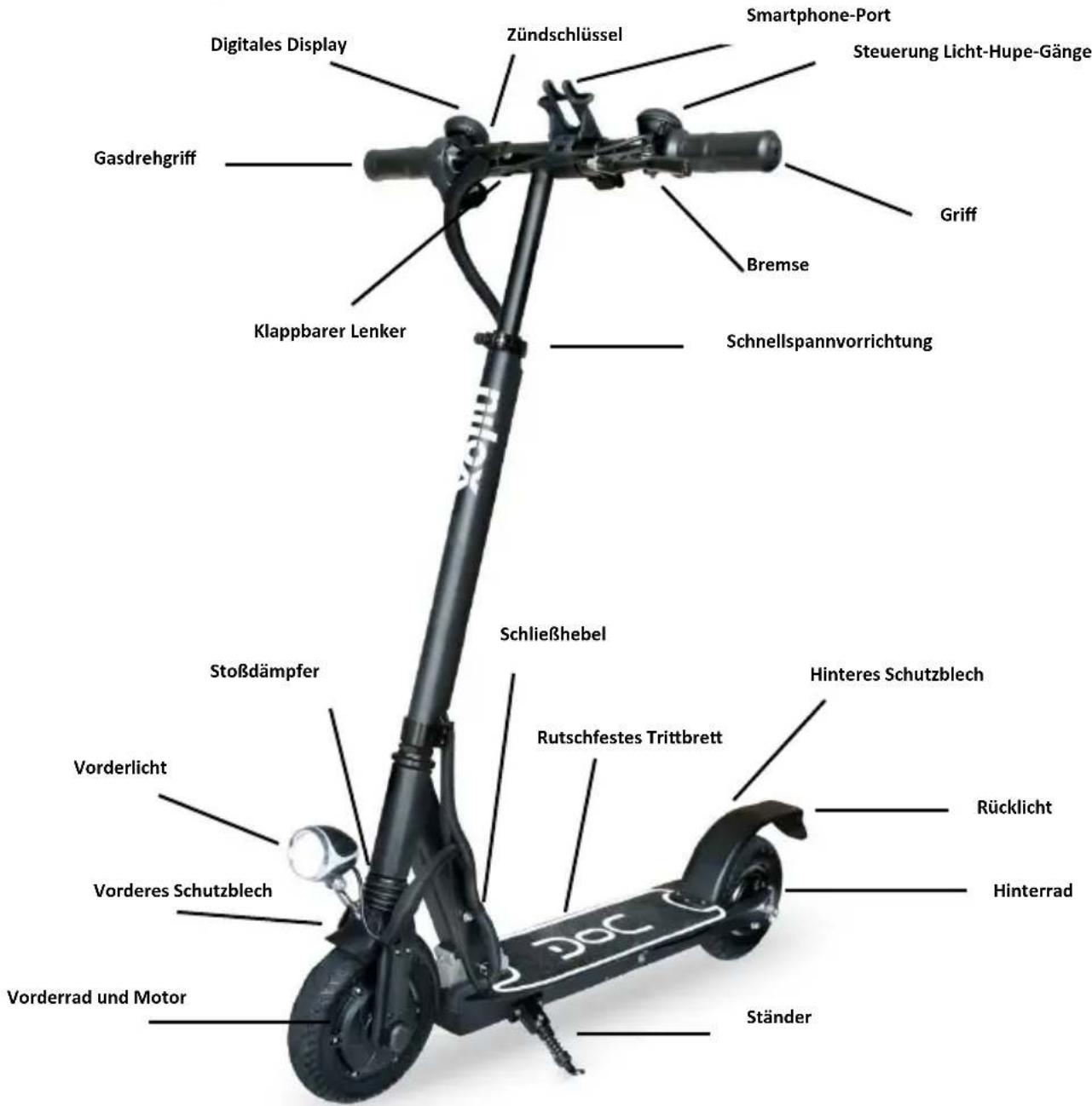

1. Erklärung der Produkteile

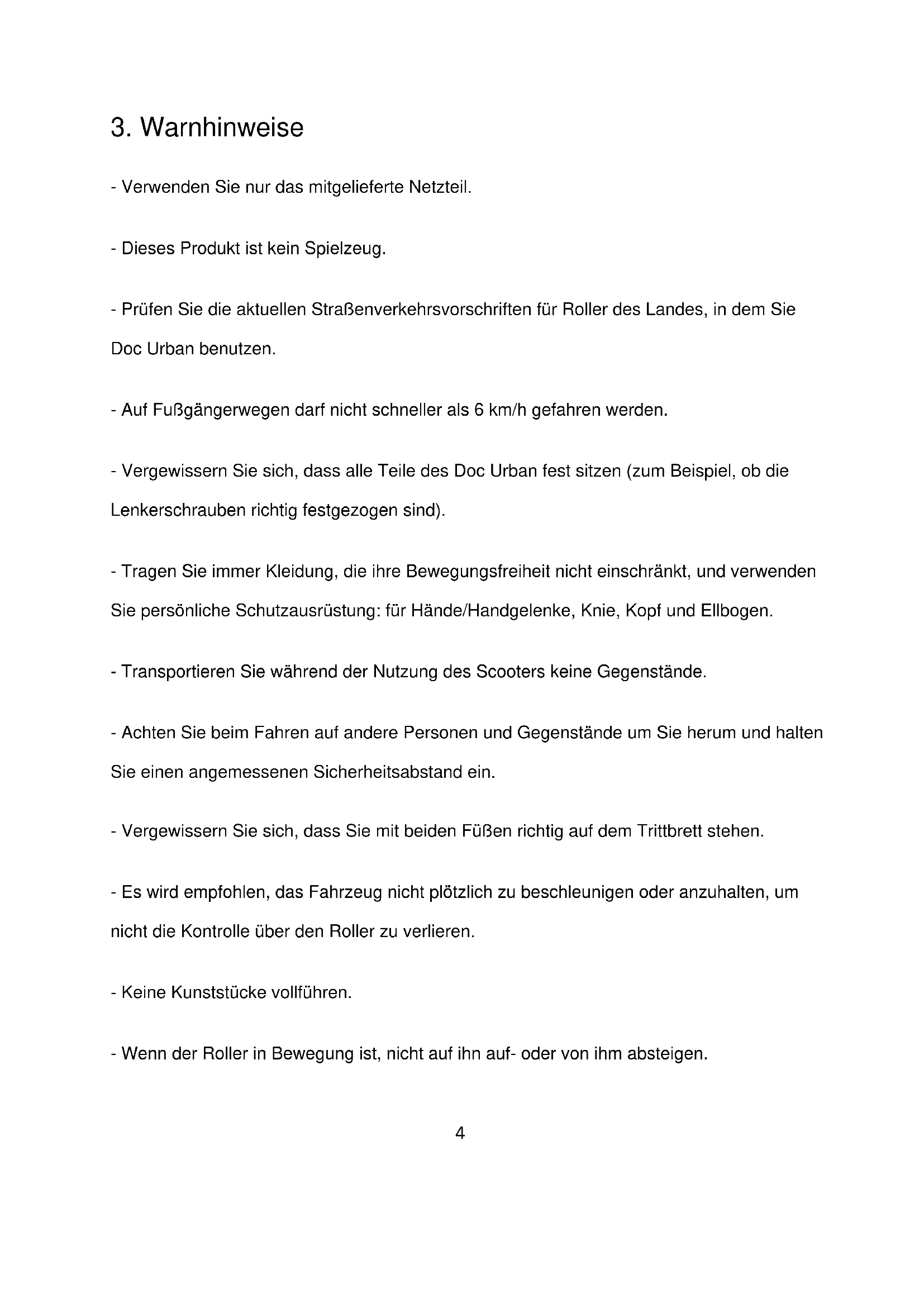

3. Warnhinweise

• Verwenden Sie nur das mitgelieferte Netzteil.
• Dieses Produkt ist kein Spielzeug.
• Prüfen Sie die aktuellen Straßenverkehrsvorschriften für Roller des Landes, in dem Sie Doc Urban benutzen.
• Auf Fußgängerwegen darf nicht schneller als 6 km/h gefahren werden.
• Vergewissern Sie sich, dass alle Teile des Doc Urban fest sitzen (zum Beispiel, ob die Lenkerschrauben richtig festgezogen sind).
• Tragen Sie immer Kleidung, die ihre Bewegungsfreiheit nicht einschränkt, und verwenden Sie persönliche Schutzausrüstung: für Hände/Handgelenke, Knie, Kopf und Ellbogen.
• Transportieren Sie während der Nutzung des Scooters keine Gegenstände.
• Achten Sie beim Fahren auf andere Personen und Gegenstände um Sie herum und halten Sie einen angemessenen Sicherheitsabstand ein.
• Vergewissern Sie sich, dass Sie mit beiden Füßen richtig auf dem Trittbrett stehen.
• Es wird empfohlen, das Fahrzeug nicht plötzlich zu beschleunigen oder anzuhalten, um nicht die Kontrolle über den Roller zu verlieren.
• Keine Kunststücke vollführen.

• Wenn der Roller in Bewegung ist, nicht auf ihn auf- oder von ihm absteigen.

• Halten Sie das für den Fahrer vorgesehene Maximalgewicht ein.

• Verwenden Sie das Produkt nicht bei ungünstigen Witterungsbedingungen (z.B. Regen, Hagel oder Schnee), um Schäden am Stromsystem und Motor zu vermeiden. Vermeiden Sie ebenfalls, Doc Urban auf bekiesten, sandigen oder rutschigen Oberflächen zu benutzen. Steigen Sie auf steilen bergab- oder bergaufführenden Wegen nicht auf den Doc Urban auf oder von ihm ab.
• Bei schlechter Sicht muss das Vorder- und das Rücklicht eingeschaltet werden und gut sichtbare, reflektierende Kleidung getragen werden.
• Benutzen Sie Doc Urban nicht bei Temperaturen unter -5^ C.
• Benutzen Sie Doc Urban nicht mit heruntergeklapptem Ständer.
• Es ist verboten, den Doc Urban mit mehreren Personen zu besteigen.
• Die Benutzung von Doc Urban wird nicht empfohlen für Menschen mit eingeschränkten motorischen Fähigkeiten, Menschen mit verändertem psychophysischen Zustand und für Schwangere.
• Wenn Sie Doc Urban zum ersten Mal benutzen, üben Sie zur Sicherheit in einem offenen, gefahrenfreien Gelände damit zu fahren.
• Nicht in brennbaren Umgebungen benutzen.

• Hersteller, Importeur und Verkäufer sind nicht für Personen- oder Sachschäden verantwortlich, die durch unsachgemäßen Gebrauch von Doc Urban entstehen.

• Versuchen Sie nicht, das Produkt selbst zu reparieren, sondern wenden Sie sich im Falle einer Funktionsstörung an Ihren Händler.

• Trennen Sie vor der Reinigung die Stromversorgung.
• Verwenden Sie zur Reinigung ein soeben mit Wasser oder mit einem zur Reinigung solcher Geräte geeigneten Mittel befeuchtetes Tuch. Tauchen Sie Doc Urban nicht ins Wasser ein und versuchen Sie nicht, ihn mit Wasserstrahlen zu reinigen.
• Um die Batterie zu erhalten, muss sie alle 30 Tage aufgeladen werden, auch falls Doc Urban nicht benutzt wird. Sonst verliert die Batterie ihre Leistungsfähigkeit zulasten der Reichweite.
• Die maximal mit einer Batterieladung zurückgelegte Entfernung kann in Abhängigkeit bestimmter Faktoren wie dem Gewicht des Fahrers, der Steigung und der Beschaffenheit der Straße sowie der richtigen Wartung der Batterie variieren.

4. Roller aufklappen und zusammenklappen

3.1. Zum Auf- oder Zusammenklappen stellen Sie ihn in einen hindernisfreien Bereich.

3.2 Haken Sie die Griffe aus, indem Sie sie nach außen ziehen und klappen Sie sie nach unten.

3.3. Öffnen Sie die Schnellspannvorrichtung.

3.4. Drücken Sie den Lenker so weit wie möglich nach unten.

3.5 Halten Sie den Scooter mit einem Fuß fest und drücken Sie die Lenkstange herunter.

3.4. Schieben Sie den Entriegelungsknopf mit einem Finger nach oben.

3.7. Drücken Sie die Lenkstange soweit herunter bis sie einrastet. Zum Aufklappen schieben Sie den Entriegelungsknopf nach oben und richten die Lenkstange auf bis sie einrastet.

5. Fahranleitung

Batterieanzeige	Batterieleistung
"5 Striche"	Batterie voll
"4 Striche"	Circa 80%
"3 Striche"	Circa 60%
"2 Striche"	Circa 40%
"1 Strich"	Unter 20 % Roller aufladen.

Drehen Sie den Zündschlüssel. Drehen Sie am Gasdrehgriff, um den Scooter auf die gewünschte Geschwindigkeit zu beschleunigen. Doc Urban hat 3 Geschwindigkeiten: 6/20/25 km/h. Wenn die Tasten +/- gedrückt werden, fährt man im 1., 2. oder 3. Gang. Zum Verlangsamen drücken Sie den Bremshebel und drehen Sie den Gasgriff entgegen dem Uhrzeigersinn. Um Doc Urban auszuschalten, drehen Sie den Zündschlüssel.

6. Batterie und Ladegerät

6.1. Lithiumbatterie

Vor der ersten Benutzung laden Sie die Batterie des Doc Urban vollständig auf.

6.1.1. Laden Sie die Batterie sofort auf, sobald sie fast leer ist, damit sie nicht beschädigt und die Reichweite nicht beeinträchtigt wird.

6.1.2.Falls der Roller über einen längeren Zeitraum nicht benutzt wird, laden Sie ihn mindestens einmal im Monat auf.

6.1.3. Falls die Batterieleistung geringer als die Ladeschutzkapazität ist und das Fahrzeug nicht anspringt, wenden Sie sich umgehend an Ihren Händler.

6.2. Aufladen

Das mitgelieferte Ladegerät verfügt über eine Ladeschutzfunktion. Die Stromversorgung wird automatisch unterbrochen, wenn die Batterie zu 100% aufgeladen ist. Schäden durch Wassereintritt, Kollisionen und andere Faktoren fallen nicht unter die Garantie.

6.2.1. Öffnen Sie die Gummiabdeckung der Ladebuchse an der Unterseite des Trittbretts des Rollers und stecken Sie den Steckverbinder des Ladegeräts in die Ladebuchse.

6.2.2. Stecken Sie den Ladestecker in die Steckdose (AC100V-240V).

6.2.3. Wenn die Batterieladeanzeige rot leuchtet, wird die Batterie geladen; wenn sie grün wird, bedeutet es, dass die Batterie fertig aufgeladen ist.

6.2.4. Stellen Sie die Batterie beim Laden an einen trockenen, gut belüfteten Ort.

7. Wartung und Pflege

Schmierung: Die Stellen, an denen die Griffe herunter geklappt werden, müssen alle drei Monate mit einer kleinen Menge weißem Schmierfett oder einem Schmiermittel geschmiert werden.

Räder: Für dieses Produkt werden Vollgummireifen verwendet. Wenn ein Reifen aufgrund von offensichtlicher Abnutzung oder Verschleiß unverzüglich ersetzt werden muss, wenden Sie sich bitte an Ihr Servicezentrum, um ihn durch einen Originalreifen zu ersetzen. Überprüfen Sie, ob die Schrauben der Räder fest angezogen sind.

8. Stellplatz und tägliche Pflege

Setzen Sie den Roller nicht der Sonne aus und stellen Sie ihn nicht lange dort ab, wo es extrem feucht ist; säubern Sie ihn mit einem trockenen oder leicht angefeuchtetem Tuch.

9. Technische Daten Doc Urban

Modell	Doc Urban
Abmessungen	900*390*190 mm zusammengeklappt
Gewicht	13 kg
Material des Rahmens	Aluminium
Maße Räder	8”
Farbe	Black
Motorleistung	280 W
Höchstgeschwindigkeit*	25 km/h
maximale Autonomie*	25 km
maximale Steigung	5°
Batteriekapazität	36 V 7,5 Ah
Ladevorgaben	Input 100-240 V – Output 42 V 1,5 A
Ladedauer	3 - 4 Stunden
Maximalgewicht	100 kg

• Gewicht des Fahrers 60kg

10. Garantie (Gültigkeit und Beschränkungen)

• Die Geltungsdauer der Garantie für Verbraucher, d.h. diejenigen, die zu Zwecken kaufen, die nicht ihrer beruflichen oder geschäftlichen Tätigkeit entsprechen, beträgt 2 Jahre ab Lieferung. Für Käufer, die mit einer Umsatzsteuer-Identifikationsnummer für Zwecke ihrer beruflichen Tätigkeit kaufen, beträgt die Garantiezeit unter den gesetzlichen Bedingungen 1 Jahr ab Lieferung.
• Die Garantie gilt für den Fall, dass das Produkt Fabrikations- oder Materialfehler aufweist. Der Käufer hat kein Recht auf Garantie im Falle von:
• fehlendem Kaufnachweis (Rechnung oder Kassenzettel)
• versuchter Reparatur mit nicht autorisierten Ersatzteilen und/oder Modifikationen durch unbefugte Personen
• Verwendung von Zubehör oder Teilen, die nicht im Lieferumfang des Produkts enthalten sind
• normalem Verschleiß;
• Schäden durch Unfall oder Sturz;
• unsachgemäßer Nutzung des Produkts.

11. Lieferumfang

Zubehör	Menge
Doc Urban	1
Netzteil	1
Bedienungsanleitung	1
Smartphone-Halterung	1
Zündschlüssel	2

Anmerkung: Die Leistungen und Vorgaben des tatsächlich gelieferten Produkts können ohne vorherige Ankündigung geändert werden. Das Unternehmen behält sich das Recht

auf endgültige Auslegung aller in dieser Bedienungsanleitung angegebenen Bedingungen vor.

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt kann Stoffe enthalten, die für die Umwelt und die menschliche Gesundheit schädlich sein könnten, wenn sie nicht ordnungsgemäß entsorgt werden. Daher stellen wir Ihnen die folgenden Informationen zur Verfügung, um der Freisetzung solcher Stoffe vorzubeugen und den Einsatz natürlicher Ressourcen zu optimieren. Elektrische und elektronische Geräte dürfen nicht in den normalen Hausmüll gegeben, sondern müssen gesondert gesammelt werden, um sie fachgerecht entsorgen zu können. Das Symbol der durchgestrichenen Abfalltonne auf dem Produkt und dieser Seite erinnert daran, dass das Produkt am Ende seiner Lebensdauer ordnungsgemäß entsorgt werden muss. Auf diese Weise können Sie verhindern, dass eine nicht fachgerechte Behandlung der in diesem Produkt enthaltenen Stoffe oder eine unsachgemäße Verwendung von Teil davon zu Schäden für Umwelt und die menschliche Gesundheit führt. Darüber hinaus können Sie zur Verwertung, zum Recycling und zur Wiederverwendung vieler Materialien, aus denen diese Produkte bestehen, beitragen. Aus diesem Grund halten die Hersteller und Vertreiber von Elektro- und Elektronikgeräten (EEE) eine entsprechende Sammlung und Entsorgung der Geräte vor. Am Ende der Lebensdauer des Produkts kontaktieren Sie bitte Ihren Händler, welcher Ihnen Hinweise für die Entsorgung geben wird. Beim Kauf des Produkts wird Ihr Händler Sie über die Möglichkeit informieren, Ihr altes Gerät durch ein neues zu ersetzen, sofern Art des Produkts und Funktionen gleichwertig sind. Elektro- und Elektronikgeräte (EEE) können ohne eine Kaufverpflichtung zurückgegeben werden, wenn sie kleiner als 25 cm sind. Eine anderweitige Entsorgung des Produkts wird gemäß den geltenden Gesetzen des Landes, in dem das Produkt entsorgt wird, geahndet. Darüber hinaus empfehlen wir Ihnen die folgenden Maßnahmen zum Schutz der Umwelt: Recycling der Innen- und Außenverpackung und ordnungsgemäße Entsorgung (eventuell in dem

Produkt vorhandener) gebrauchter Batterien und Akkus. Mit Ihrer Hilfe können wir die Menge der natürlichen Ressourcen, die bei der Herstellung von EEE (Elektro- und Elektronikgeräten) verwendet werden, reduzieren, Deponieflächen für die Produktentsorgung minimieren und die Lebensqualität verbessern, indem die Freisetzung potenziell gefährlicher Stoffe in die Umwelt verhindert wird.

EINLEGEN UND ERSETZEN VON AKKUS

Das Produkt enthält einen Akku, der während seiner Lebensdauer eventuell ausgetauscht werden könnte. Der Akku ist am Ende seiner Lebensdauer (wenn er nicht mehr aufgeladen werden kann) ordnungsgemäß zu entsorgen, indem er zu einer geeigneten Sammelstelle gebracht und nicht im Restmüll entsorgt wird. Das Sammeln und das Recycling von Batterien und Akkus unterstützt den Schutz der Umwelt und die Erhaltung der natürlichen Ressourcen, da auf diese Weise wertvolle Rohstoffe wiedergewonnen werden können.

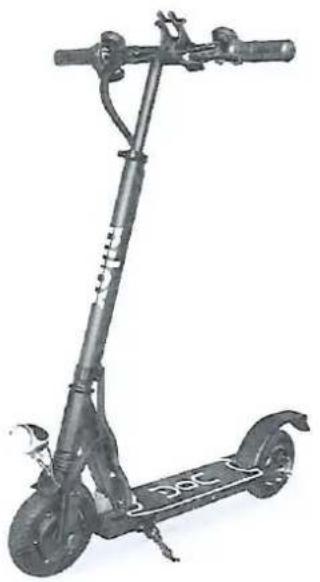

EU-Konformitätserklärung

Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt:

Hersteller: EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Name und Anschrift der Person, die zur Erstellung der technischen Unterlagen befugt ist: EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Beschreibung: Elektroroller

Marke: NILOX Modell: DOC URBAN

Der Gegenstand der Erklärung entspricht allen einschlägigen Bestimmungen der folgenden Richtlinien

Richtlinie 2006/42/CE

Richtlinie 2014/30/UE

Richtlinie 2015/863/UE

Angewandte Normen

EN 60204-1:2006+A1:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 55014-1:2017

EN 55014-2:2015

IEC 62778:2014

Richtlinie RoHS 2015/863/EU

Verordnung 1272/2013

Unterzeichnet für und im Namen von

CE

Ort: Vedano al Lambro

Datum: 18/10/2019

Funktion: Managing Director

Name: Luca Maragliano Caranza

Untersch

Vertrieb durch Nilox

Produziert und importiert von
