Tipo de producto	Patinete eléctrico plegable
Marca	Nilox
Modelo	DOC Urban
Dimensiones (plegado)	900 x 390 x 190 mm
Peso	13 kg
Material del cuadro	Aluminio
Dimensiones de las ruedas	8 pulgadas
Color	Negro
Potencia del motor	280 W
Velocidad máxima	25 km/h
Autonomía máxima	25 km (con conductor de 60 kg)
Pendiente máxima	5°
Capacidad de la batería	36 V - 7,5 Ah
Parámetros de carga	Entrada 100-240 V~, Salida 42 V - 1,5 A
Tiempo de recarga	3-4 horas
Peso máximo del usuario	100 kg
Número de velocidades	3 (6/20/25 km/h)
Sistema de frenado	Freno de pie y palanca de freno en el manillar
Iluminación	Luces delantera y trasera
Caballete	Sí, lateral
Amortiguador	Sí
Plegado	Manillar plegable
Accesorios incluidos	Cargador, manual, soporte para smartphone, 2 llaves de contacto
Garantía	2 años (consumidores), 1 año (profesionales)
Limpieza	Paño seco o ligeramente húmedo, no sumergir
Reparabilidad	Contactar al vendedor para reparaciones y reemplazo de neumáticos

Preguntas frecuentes - DOC Urban NILOX

¿Cómo plegar el patinete Nilox DOC Urban?

Para plegar el patinete, tire del gatillo de las empuñaduras y pliéguelas hacia abajo. Abra la abrazadera de liberación rápida, baje el manillar al máximo, luego empuje el tubo del manillar hacia abajo hasta que se bloquee. Para desplegarlo, empuje el botón de liberación hacia arriba y tire del tubo hacia arriba hasta que se bloquee.

¿Cuál es la autonomía real de la batería?

La autonomía máxima anunciada es de 25 km con un conductor de 60 kg en terreno plano. En condiciones reales (peso, pendientes, viento, mantenimiento de la batería), la autonomía puede reducirse. Para preservar la batería, recárguela cada 30 días incluso si no se usa.

¿Cómo cambiar de velocidad?

El patinete tiene 3 velocidades: 6, 20 y 25 km/h. Use los botones +/- en el manillar para pasar de la velocidad 1 a 2 o 3. El cambio se realiza mientras se conduce.

¿Qué hacer si la batería no se carga?

Primero verifique que el cargador esté bien conectado: el LED debe estar rojo durante la carga y verde una vez cargada. Si la batería está completamente descargada por debajo del umbral de protección, contacte inmediatamente al vendedor. No intente repararla usted mismo.

¿Puedo conducir bajo la lluvia con el patinete?

No, no se recomienda usar el patinete bajo la lluvia, granizo o nieve para evitar dañar los circuitos eléctricos y el motor. Evite también superficies de grava, arena o resbaladizas.

¿Cómo mantener el patinete?

Límpielo con un paño seco o ligeramente húmedo, sin sumergir ni usar chorro de agua. Lubrique el punto de plegado de las empuñaduras cada tres meses con grasa blanca. Verifique regularmente el apriete de las ruedas.

¿Cuál es el peso máximo soportado?

El peso máximo del usuario es de 100 kg. No transporte objetos ni monte a varias personas.

¿Cómo reemplazar un neumático desgastado?

Las ruedas son macizas y deben reemplazarse por neumáticos originales. Contacte al centro de servicio posventa (vendedor) para realizar el reemplazo. No lo repare usted mismo.

¿El patinete es legal en la vía pública?

Consulte la normativa vigente en su país. En zona peatonal, la velocidad está limitada a 6 km/h. Use equipo de protección (casco, rodilleras, etc.) y encienda las luces en condiciones de baja visibilidad.

¿Cómo arrancar el patinete?

Gire la llave de contacto. Luego, gire el acelerador para acelerar. Para frenar, use la palanca de freno o gire el acelerador en sentido inverso. Para apagar, gire la llave nuevamente.

MANUAL DE USUARIO DOC Urban NILOX

MANUAL DE INSTRUCCIONES

Gracias por la compra del patín eléctrico NILOX DOC URBAN.

Le rogamos que lea el manual antes de utilizar el producto y que lo conserve en un lugar

seguro para futuras consultas.

1. Introducción

Este producto es patín eléctrico asistido plegable. Permite la aceleración a través del acelerador de la manilla y las marchas, la deceleración a través del freno situado en el manillar.

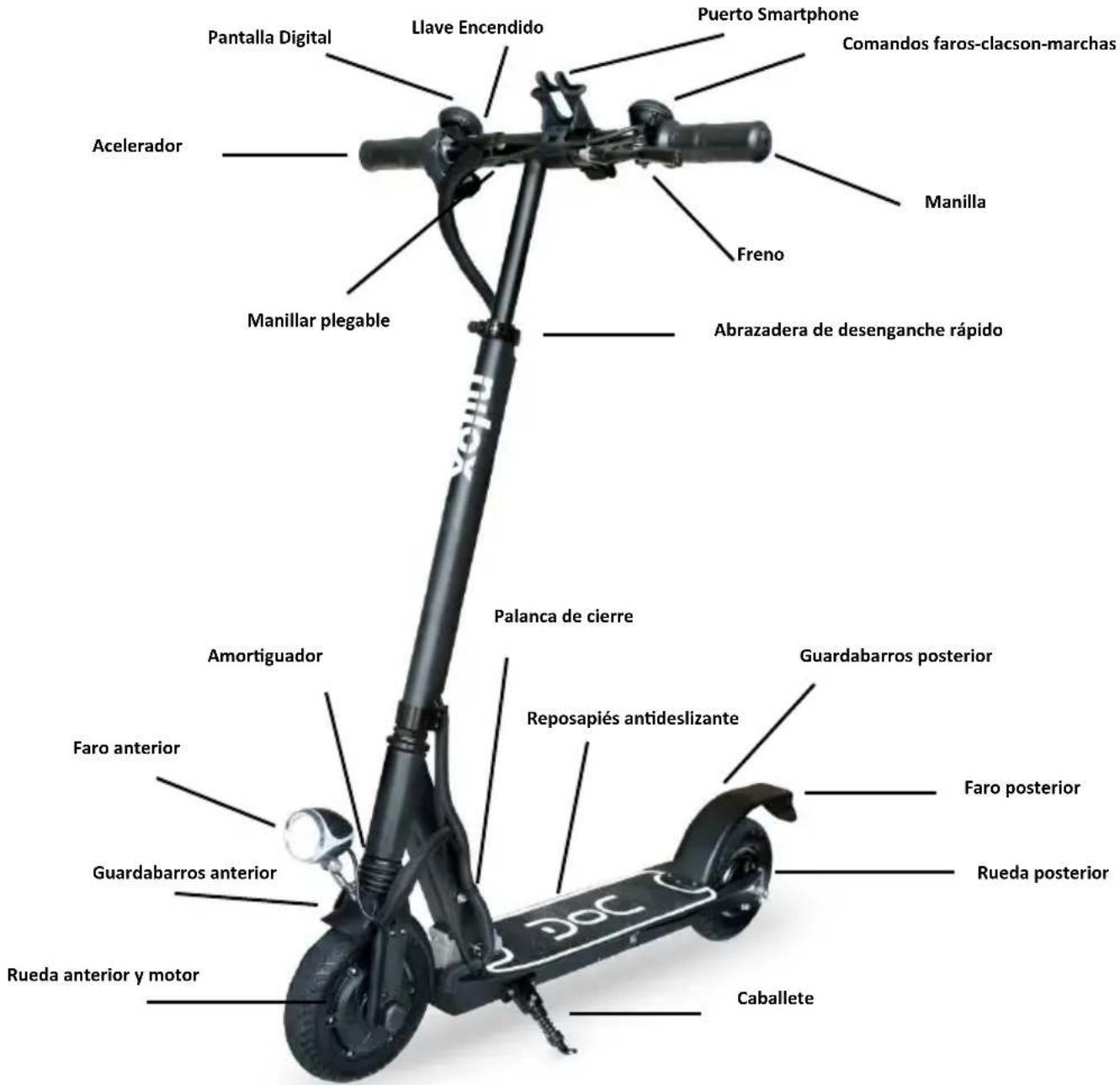

1. Introducción de las partes del producto

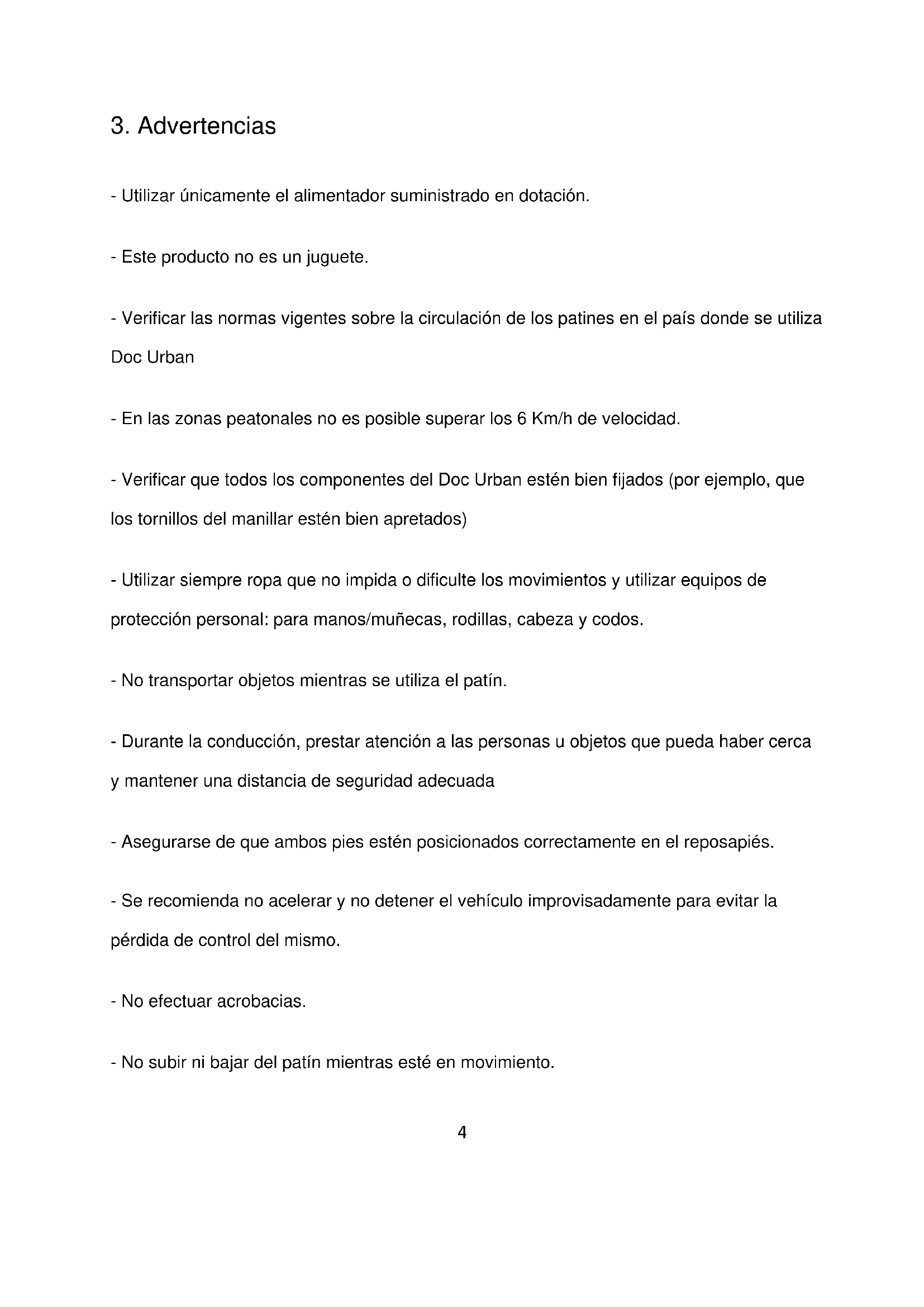

3. Advertencias

• Utilizar únicamente el alimentador suministrado en dotación.
• Este producto no es un juguete.
• Verificar las normas vigentes sobre la circulación de los patines en el país donde se utiliza Doc Urban
• En las zonas peatonales no es posible superar los 6 Km/h de velocidad.
• Verificar que todos los componentes del Doc Urban estén bien fijados (por ejemplo, que los tornillos del manillar estén bien apretados)
• Utilizar siempre ropa que no impida o dificulte los movimientos y utilizar equipos de protección personal: para manos/muñecas, rodillas, cabeza y codos.
• No transportar objetos mientras se utiliza el patín.
• Durante la conducción, prestar atención a las personas u objetos que pueda haber cerca y mantener una distancia de seguridad adecuada
• Asegurarse de que ambos pies estén posicionados correctamente en el reposapiés.
• Se recomienda no acelerar y no detener el vehículo improvisadamente para evitar la pérdida de control del mismo.
• No efectuar acrobacias.

• No subir ni bajar del patín mientras esté en movimiento.

• Respetar el peso máximo previsto para el usuario.

• Evitar el uso del producto con condiciones atmosféricas adversas (por ejemplo, lluvia, granizo o nieve) para evitar daños a los circuitos eléctricos o al motor. Además, evitar el uso de Doc Urban en superficies con presencia de grava, arena o superficies deslizantes. No subir ni bajar de Doc Urban en superficies empinadas ni en cuestas.
• En caso de escasa visibilidad es necesario encender las luces anteriores y posteriores y utilizar ropa reflectante de alta visibilidad.
• No usar Doc Urban con temperaturas inferiores a -5^ C.
• No usar Doc Urban con el caballete lateral bajado.
• Está prohibido el uso de Doc Urban por más de una persona contemporáneamente.
• Está prohibido el uso de Doc Urban a personas con discapacidades motorias, a personas con alteraciones del estado psicofísico y a mujeres embarazadas.
• Antes del primer uso, probar el Doc Urban en una zona abierta, lejos de fuentes de peligro, para poder practicar con total seguridad.
• No utilizar en ambientes inflamables.
• El fabricante, el importador y el distribuidor no se hacen responsables de posibles daños provocados a personas o cosas en caso de uso impropio del Doc Urban.

• No probar a reparar el producto autónomamente; en caso de funcionamiento incorrecto, póngase en contacto con el vendedor.

• Desconectar la alimentación eléctrica antes de efectuar operaciones de limpieza

• Para efectuar operaciones de limpieza, utilizar un paño humedecido con agua o con una solución apta para la limpieza de dispositivos similares. No sumergirlo en agua ni intentar limpiarlo con chorros de agua.

- Para conservar la batería, ésta se debe cargar cada 30 días aunque no se utilice el Doc Urban. En caso contrario, la batería perderá eficacia así como autonomía.

- La distancia máxima recorrida con una carga puede variar en base a determinados factores como el peso del conductor, la inclinación del recorrido, las características de la superficie y el mantenimiento correcto de la batería

4. Cerrar o abrir el patín

3.1. Para proceder al cierre/abertura, situarse en una zona libre de obstáculos.

3.2 Tirar hacia el exterior el gancho de las manillas y plegarlas hacia abajo.

3.3.Abrir la abrazadera de desenganche rápido.

3.4.Bajar el manillar lo más posible.

3.5 Mantener parado el patín con un pie, y empujar con una mano el tubo del manillar.

3.4.Bajar con un dedo la palanca de desbloqueo.

3.7. Empujar hacia abajo el tubo del manillar hasta que quede bloqueado. Para abrirlo, empujar hacia arriba la palanca de desbloqueo y tirar hacia arriba del tubo hasta que quede bloqueado.

5. Introducción de las operaciones de conducción

Indicador de la batería	Capacidad de la batería
"5 Rayas"	Batería cargada
"4 Rayas"	Aproximadamente el 80%
"3 Rayas"	Aproximadamente el 60 %
"2 Rayas"	Aproximadamente el 40 %
"1 Raya"	Por debajo del 20%, cargar el patín.

Girar la llave de encendido. Girar la manilla del acelerador para hacer avanzar el patín a la velocidad deseada. Doc Urban está equipado con 3 velocidades de 6/20/25 km/h.

Pulsando las teclas +/- se pasa a la marcha 1-2-3. Para decelerar, pulsar la palanca del freno y girar en sentido antihorario la manilla del acelerador. Para apagar Doc Urban girar la llave.

6. Batería y cargador

6.1. Batería de litio

Antes del primer uso, cargar completamente la batería del Doc Urban.

6.1.1. Cuando la batería esté casi descargada, cargarla inmediatamente para evitar daños y limitar la autonomía.
6.1.2. Si no se utiliza el patín durante un largo período de tiempo, cargar la batería al menos una vez al mes.
6.1.3. Si la capacidad de la batería es inferior a la del estado de protección y el vehículo no se pone en marcha, póngase inmediatamente en contacto con el vendedor.

6.2. Recarga

El cargador suministrado tiene una función de protección de la recarga. La alimentación se interrumpe automáticamente cuando la batería se carga completamente al 100%. Los daños causados por infiltraciones de agua, colisiones u otros factores no están incluidos en la garantía.

6.2.1. Abrir la tapa de goma de la puerta de recarga situada en la parte inferior del reposapiés del patín e introducir el conector de salida del cargador en la puerta de recarga.

6.2.2. Introducir la clavija de entrada del cargador en el enchufe de corriente (AC100V-240V).

6.2.3. Si el indicador del cargador está rojo, significa que la batería se está cargando; cuando se pone verde, indica que la batería está cargada.

6.2.4. Cuando se está cargando la batería, situarla en un lugar seco y ventilado.

7. Cuidado y Mantenimiento

Lubricación: se debe aplicar una pequeña cantidad de grasa blanca o lubricante en el pliegue del manillar cada tres meses.

Ruedas: para este producto se utilizan ruedas macizas. Si se debe sustituir inmediatamente un neumático por usura evidente o rotura, le rogamos que se ponga en contacto con nuestro centro de asistencia para sustituirlo con uno original. Comprobar que las ruedas estén atornilladas.

8. Colocación y cuidados diarios

No dejar el patín al sol o en lugares extremadamente húmedos durante largos períodos de tiempo; limpiarlo con un paño seco o ligeramente húmedo.

9. Especificaciones técnicas Doc Urban

Modelo	Doc Urban
Dimensiones	900*390*190 mm plegado
Peso	13 Kg
Material del chasis	Aluminio
Dimensiones ruedas	8"
Colores disponibles	Negro
Potencia Motor	280W
Velocidad máxima*	25Km/h
Autonomía máxima*	25km
Inclinación máxima	5°
Capacidad batería	36V 7,5Ah
Parámetros de recarga	Input 100-240V – Output 42V 1,5A
Tiempo de recarga	3-4 horas
Peso máximo	100Kg
	•Peso conductor 60 kg

10. Garantía (validez y limitaciones)

- El período de validez de la garantía para los consumidores, es decir, quienes adquieren el bien con fines ajenos a la propia actividad profesional o empresarial, es de 2 años a partir de la entrega del bien.

Para los compradores que lo adquieran con NIF empresarial con fines inherentes a la propia actividad profesional, 1 año a partir de la entrega del bien según la condiciones que impone la ley).

- La garantía es válida en el caso en que el producto presente un defecto de fábrica o un defecto de los materiales.

El adquirente no tiene derecho a garantía en los siguientes casos:

• falta de la prueba de compra (factura o recibo fiscal).
• intentos de reparación de partes no autorizadas y/o modificaciones por parte de personas no autorizadas
• uso de accesorios o elementos no en dotación con el producto;
• usura normal del producto;
• daños accidentales y caídas;
• uso impropio del producto

11. Contenido de la confección

Accesorios	Cantidad
Doc Urban	1
Alimentador	1
Manual	1
Puerto Smartphone	1
Llave de encendido	2

Nota: las prestaciones y los parámetros del producto real enviado están sujetas a modificaciones sin previo aviso. La empresa se reserva el derecho de la interpretación final de todos los términos y condiciones de este manual.

INSTRUCCIONES MEDIOAMBIENTALES

Este producto contiene sustancias que pueden dañar el medio ambiente y la salud humana si no se eliminan adecuadamente. Por lo tanto, le proporcionamos la siguiente información para evitar la liberación de estas sustancias y optimizar el uso de los recursos naturales. Los productos eléctricos y electrónicos no deben desecharse como basura doméstica normal, sino que deben recogerse y tratarse adecuadamente. El símbolo del contenedor de basura tachado en el producto y en esta página, le recuerda que debe desechar el producto correctamente al final de su vida útil. Esto impide que el tratamiento incorrecto de las sustancias contenidas en estos productos o el uso inadecuado de partes de los mismos, tenga consecuencias perjudiciales para el medio ambiente y la salud humana. Además, puede contribuir a la recuperación, reciclaje y reutilización de muchos de los materiales que componen estos productos. Es por ello que los fabricantes y distribuidores de aparatos eléctricos y electrónicos organizan ellos mismos la recogida y eliminación adecuadas de los aparatos eléctricos y electrónicos. Al final de la vida útil del producto, póngase en contacto con su distribuidor para obtener instrucciones acerca de la eliminación. Al comprar este producto, el distribuidor le informará de la posibilidad de sustituir un dispositivo antiguo por uno nuevo, siempre que el tipo de producto y sus funciones sean las mismas. Si las dimensiones no superan los 25 cm, los equipos eléctricos y electrónicos pueden ser devueltos sin ninguna obligación de comprar un producto equivalente. La eliminación del producto de cualquier otro modo estará sujeta a las sanciones previstas por la ley y en vigor en el país en el que se elimine dicho producto. Además, recomendamos las siguientes medidas para proteger el medio ambiente: reciclaje del embalaje interior y exterior suministrado con el producto y eliminación adecuada de las baterías usadas (si están contenidas en el producto). Con su ayuda, podemos reducir la

cantidad de recursos naturales utilizados en la producción de equipos eléctricos y electrónicos, minimizar el uso de vertederos y mejorar la calidad de vida evitando la liberación de sustancias potencialmente peligrosas para el medio ambiente.

INSTALACIÓN Y SUSTITUCIÓN DE LAS BATERÍAS

El producto contiene una batería que podría ser reemplazada durante la vida útil del mismo. Al final de su vida útil (es decir, cuando ya no se pueda cargar), deseche adecuadamente la batería contenida en el producto colocándola en el correspondiente contenedor de recogida de baterías, separada de los residuos genéricos indiferenciados. La recogida y el reciclaje de las baterías contribuyen a la protección del medio ambiente y a la conservación de los recursos naturales, permitiendo la recuperación de materiales preciosos.

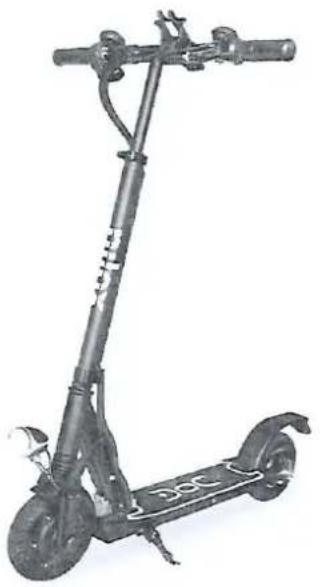

Declaración de conformidad de la UE

Esta declaración de conformidad se emite bajo la exclusiva responsabilidad del fabricante:

Nombre y dirección de la persona autorizada para constituir el expediente técnico: EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Descripción: Patín eléctrico

Marca: NILOX Modelo: DOC URBAN

El objeto de la declaración cumple con todas las disposiciones relevantes de las siguientes Directivas

Directiva 2006/42/CE

Directiva 2014/30/UE

Directiva 2015/863/UE

Normas aplicadas

EN 60204-1:2006+A1:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 55014-1:2017

EN 55014-2:2015

IEC 62778:2014

Directiva RoHS 2015/863/EU

Reglamento 1272/2013

Firmado por y en nombre de

CE

Lugar: Vedano al Lambro

Fecha: 18/10/2019

Posición: Managing Director

Nombre: Luca Maragliano Caranza

Firma:

Distribuido por Nilox

Fabricado e importado por
