Tipo de produto	Patinete elétrico dobrável
Marca	Nilox
Modelo	DOC Urban
Dimensões (dobrada)	900 x 390 x 190 mm
Peso	13 kg
Material do quadro	Alumínio
Dimensões das rodas	8 polegadas
Cor	Preto
Potência do motor	280 W
Velocidade máxima	25 km/h
Autonomia máxima	25 km (com condutor de 60 kg)
Inclinação máxima	5°
Capacidade da bateria	36 V - 7,5 Ah
Parâmetros de carga	Entrada 100-240 V~, Saída 42 V - 1,5 A
Tempo de recarga	3-4 horas
Peso máximo do utilizador	100 kg
Número de velocidades	3 (6/20/25 km/h)
Sistema de travagem	Travão de pé e alavanca de travão no guiador
Iluminação	Faróis dianteiro e traseiro
Cavalete	Sim, lateral
Amortecedor	Sim
Dobragem	Guiador dobrável
Acessórios incluídos	Carregador, manual, suporte para smartphone, 2 chaves de ignição
Garantia	2 anos (consumidores), 1 ano (profissionais)
Limpeza	Pano seco ou ligeiramente húmido, não imergir
Reparabilidade	Contactar o revendedor para reparações e substituição dos pneus

Perguntas frequentes - DOC Urban NILOX

Como dobrar o patinete Nilox DOC Urban?

Para dobrar o patinete, puxe o acionamento dos punhos e dobre-os para baixo. Abra o grampo de desbloqueio rápido, baixe o guiador ao máximo, depois empurre o tubo do guiador para baixo até que se bloqueie. Para desdobrá-lo, empurre o botão de desbloqueio para cima e puxe o tubo para cima até travar.

Qual é a autonomia real da bateria?

A autonomia máxima anunciada é de 25 km com um condutor de 60 kg em terreno plano. Em condições reais (peso, inclinações, vento, manutenção da bateria), a autonomia pode ser reduzida. Para preservar a bateria, recarregue-a a cada 30 dias, mesmo sem uso.

Como mudar de velocidade?

O patinete possui 3 velocidades: 6, 20 e 25 km/h. Use as teclas +/- no guiador para passar da velocidade 1 para 2 ou 3. A mudança é feita enquanto se conduz.

O que fazer se a bateria não carregar?

Primeiro, verifique se o carregador está bem ligado: o LED deve estar vermelho durante o carregamento e verde quando carregado. Se a bateria estiver completamente descarregada abaixo do limite de proteção, contacte imediatamente o revendedor. Não tente reparar você mesmo.

Posso andar na chuva com o patinete?

Não, não é recomendado usar o patinete na chuva, granizo ou neve para evitar danificar os circuitos elétricos e o motor. Evite também superfícies de cascalho, areia ou escorregadias.

Como manter o patinete?

Limpe-o com um pano seco ou ligeiramente húmido, sem imergir ou usar jato de água. Lubrifique o ponto de dobragem dos punhos a cada três meses com graxa branca. Verifique regularmente o aperto das rodas.

Qual é o peso máximo suportado?

O peso máximo do utilizador é de 100 kg. Não transporte objetos nem suba com várias pessoas.

Como substituir um pneu gasto?

As rodas são maciças e devem ser substituídas por pneus originais. Contacte o centro de serviço pós-venda (revendedor) para efetuar a substituição. Não repare você mesmo.

O patinete é legal na via pública?

Consulte a regulamentação em vigor no seu país. Em zona pedonal, a velocidade é limitada a 6 km/h. Use equipamento de proteção (capacete, joelheiras, etc.) e acenda as luzes em condições de baixa visibilidade.

Como ligar o patinete?

Gire a chave de ignição. Depois, gire o punho do acelerador para acelerar. Para abrandar, use a alavanca do travão ou gire o punho no sentido inverso. Para desligar, gire a chave novamente.

MANUAL DE UTILIZADOR DOC Urban NILOX

MANUAL DE UTILIZAÇÃO

Agradecemos que tenha adquirido a trotineta elétrica NILOX DOC URBAN.

Leia o manual antes de usar o produto e mantenha-o num local seguro para consultas

futuras.

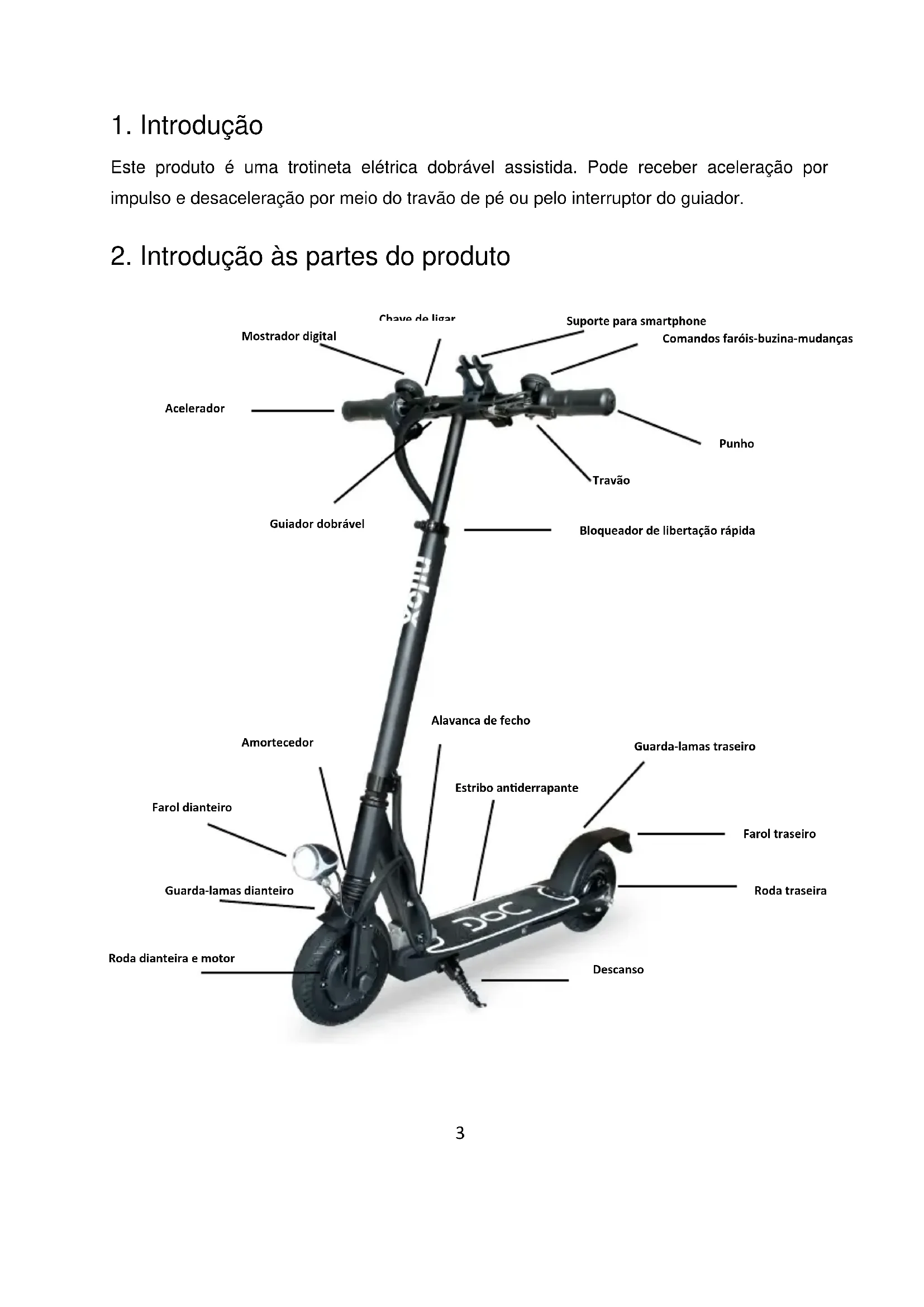

1. Introdução

Este produto é uma trotineta elétrica dobrável assistida. Pode receber aceleração por impulso e desaceleração por meio do travão de pé ou pelo interruptor do guiador.

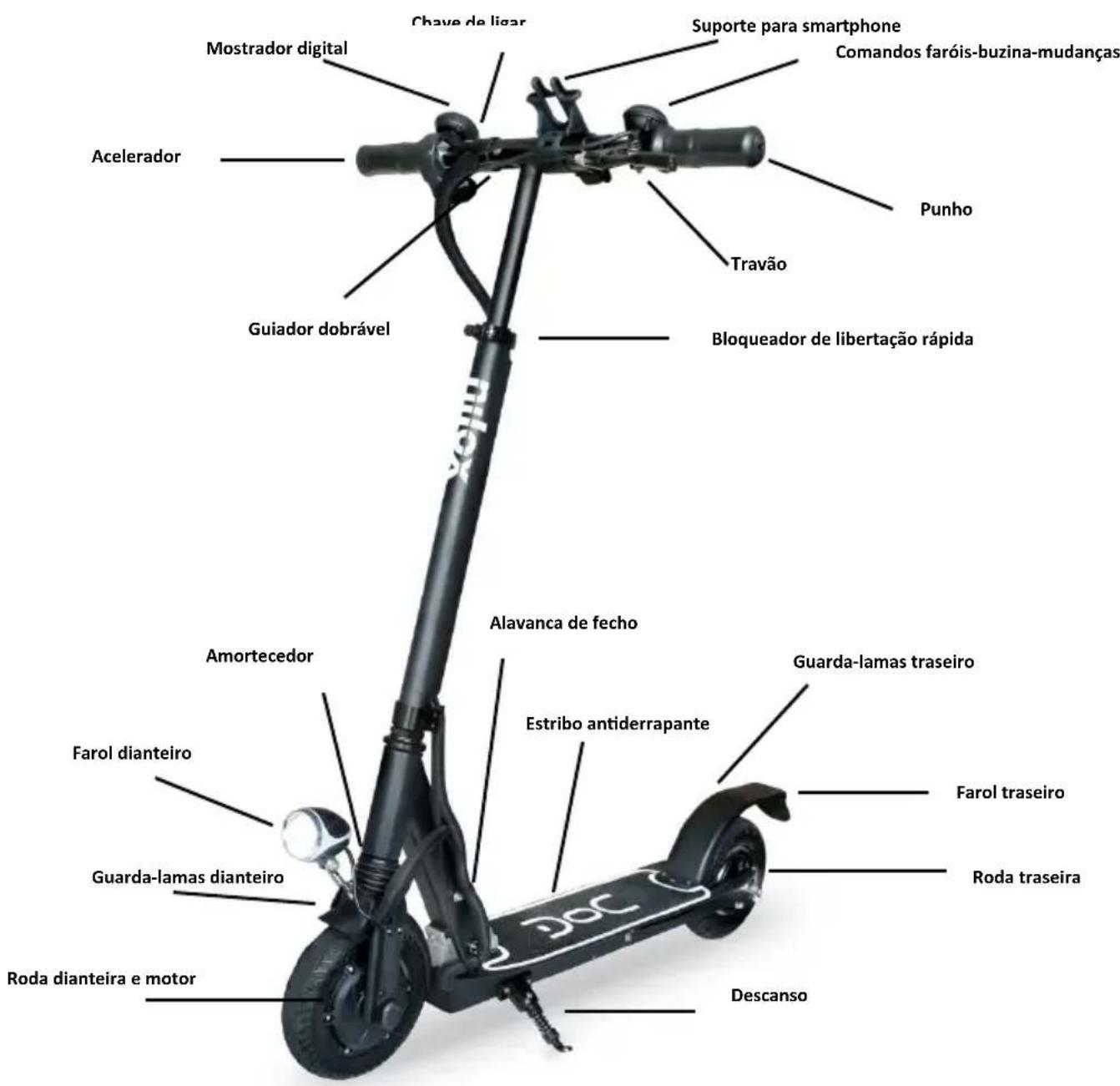

2. Introdução às partes do produto

3. Advertências

• Usar apenas a fonte de alimentação fornecida.
• Este produto não é um brinquedo.
• Verifique os regulamentos atuais sobre a circulação de trotinetas no país onde a Doc Urban for usada.
• Em áreas pedonais, não é permitido exceder 6 km/h de velocidade.
• Verifique se todos os componentes da Doc Urban estão bem fixados (por exemplo, se os parafusos do guiador estão bem apertados).
• Use sempre roupas que não sejam um obstáculo ao movimento e use equipamentos de proteção individual: para as mãos/pulsos, joelhos, cabeça e cotovelos.
• Não transporte objetos durante a utilização da trotineta
• Durante a condução, preste atenção a outras pessoas e objetos em redor e mantenha uma distância de segurança adequada
• Certifique-se de manter os dois pés posicionados corretamente no estribo.
• É aconselhável não acelerar e não parar o veículo abruptamente, para não perder o controlo da trotineta.
• Não faça acrobacias.
• Não suba ou desça da trotineta enquanto esta estiver em movimento.

Evite usar o produto na presença de condições atmosféricas adversas (como chuva, granizo ou neve) para evitar danos aos circuitos elétricos ou ao motor. Evite também usar a Doc Urban em superfícies com cascalho, areia ou escorregadias. Não suba nem desça da Doc Urban em percursos sinuosos, em descida ou subida.

• Em caso de pouca visibilidade, é necessário acender as luzes dianteira e traseira e usar roupas retrorrefletoras de alta visibilidade.
• Não use a Doc Urban com temperaturas abaixo de -5°.
• Não use a Doc Urban com o descanso descido.
• É proibido usar a Doc Urban com mais de uma pessoa.
• O uso da Doc Urban não é recomendado para pessoas com capacidades motoras limitadas, pessoas em estado psicofísico alterado e mulheres grávidas.
• No caso da primeira utilização, experimente a Doc Urban numa área aberta, longe de perigos, para praticar com toda a segurança.
• Não use em ambientes inflamáveis.
• O fabricante, o importador e o distribuidor não são responsáveis por danos causados a objetos ou pessoas em caso de uso inadequado da Doc Urban.

• Não tente reparar o produto por si mesmo, mas, em caso de mau funcionamento, entre em contacto com o revendedor.

• Antes da limpeza, desligue a alimentação

• Para a limpeza, use um pano levemente humedecido com água ou com uma solução adequada para limpeza deste tipo de dispositivos. Não a mergulhe na água nem procure limpá-la com água à pressão.
• Para preservar a bateria, esta deve ser carregada a cada 30 dias, mesmo que a Doc Urban não seja usada. Caso contrário, a bateria perderá eficiência, em detrimento da autonomia.
• A distância máxima percorrida com uma carga pode variar com base em certos fatores, como o peso do condutor, a inclinação do percurso, as características da superfície e manutenção adequada da bateria.

4. Fechar ou abrir a trotineta

3.1. Para fechar/abrir, posicione-se numa área livre de obstáculos.

3.2 Puxe para fora o manípulo de libertação dos punhos e dobre-os para baixo.

3.3.Abra o bloqueador de libertação rápida.

3.4.Desça o guiador o máximo possível.

3.5 Mantenha a trotineta firme com um pé e empurre o eixo do guiador com uma mão.

3.4.Empurre o botão de libertação para cima com o dedo.

3.7.Empurre o eixo do guiador para baixo até este parar. Para o abrir, empurre o botão de libertação para cima e puxe o eixo para cima até este parar.

5. Introdução às operações de condução

Indicador de bateria	Capacidade da bateria
"5 Traços"	Bateria carregada
"4 Traços"	Cerca de 80%
"3 Traços"	Cerca de 60%
"2 Traços"	Cerca de 40%
"1 Traço"	Menos de 20%; recarregar a trotineta

Rode a chave de ligar. Rode o punho do acelerador para fazer a trotineta avançar à velocidade desejada. A Doc Urban tem 3 velocidades de 6/20/25 km/h. Premindo as teclas +/- alternam-se as velocidades 1-2-3. Para diminuir a velocidade, pressione a alavanca do travão e rode o punho do acelerador no sentido anti-horário. Para desligar a Doc Urban, rode a chave.

6. Bateria e carregador

6.1. Bateria de lítio

Na primeira utilização, carregue totalmente a bateria da Doc Urban

6.1.1. Quando a bateria estiver quase descarregada, carregue-a imediatamente, para evitar danificá-la e limitar a autonomia.
6.1.2.Se não usar a trotineta por muito tempo, carregue-a pelo menos uma vez por mês.
6.1.3. Se a capacidade da bateria for inferior à do estado de proteção e o veículo não puder ser iniciado, entre em contacto com o revendedor imediatamente.

6.2. Recarga

O carregador de bateria fornecido possui uma função de proteção de carga. A alimentação é cortada automaticamente quando a bateria está totalmente carregada a 100%. Danos causados por infiltração de água, colisões e outros fatores não são cobertos pela garantia.

6.2.1. Abra a tampa de borracha da porta de carregamento na parte inferior da base do patim e introduza o conector de saída do carregador na porta de carregamento.
6.2.2. Introduza a ficha de entrada do carregador na tomada (AC100V-240V).
6.2.3. Se o indicador do carregador estiver vermelho, isso significa que a bateria está a carregar; quando fica verde, significa que a bateria está carregada.
6.2.4. Ao carregar a bateria, coloque-a numa área seca e ventilada.

7. Cuidados e manutenção

Lubrificação: Uma pequena quantidade de massa gorda branca ou lubrificante deve ser aplicada na posição de dobragem do guiador a cada três meses.

Rodas: Este produto utiliza rodas sólidas. Se um pneu precisar de ser substituído ocasionalmente devido a desgaste óbvio ou rutura, entre em contacto com o centro de assistência para substituí-lo por um original. Verifique se as rodas estão apertadas.

8. Posicionamento e cuidados diários

Não coloque a trotineta ao sol ou noutros locais extremamente húmidos durante muito tempo; limpe-a com um pano seco ou levermente húmido.

9. Configurações da Doc Urban

Model	Doc Urban
Dimensões	900*390*190 mm dobrada
Peso	13 Kg
Material da estrutura	Alumínio
Dimensões das rodas	8 ^
Cor	Black
Potência do motor	280W
Velocidade máxima*	25Km/h
Autonomia máxima*	25km
Inclinação máxima	5 ^

data de entrega. Para compradores que comprem com IVA para fins relacionados com a sua atividade profissional, 1 ano a contar da data de entrega, nas condições legais.

• A garantia é válida se o produto apresentar um defeito de fábrica ou um defeito de material.
  O comprador não tem direito à garantia no caso de:
• falta de comprovativo de compra (fatura ou recibo).
• tentativas de reparação de partes não autorizadas e/ou modificações por pessoas não autorizadas
• uso de acessórios ou elementos não fornecidos com o produto;
• desgaste normal do produto;
• danos acidentais e quedas;
• uso inadequado do produto

11. Conteúdo da embalagem

Acessório	Quantidade
Doc Urban	1
Fonte de alimentação	1
Manual	1
Suporte para smartphone	1
Chave de ligar	2

Nota: o desempenho e os parâmetros do produto real enviado podem estar sujeitos a alterações sem aviso prévio. A Empresa reserva-se o direito à interpretação final de todos os termos e condições deste manual.

INSTRUÇÕES PARA A CONDUTA AMBIENTAL

Este produto contém substâncias que podem ser prejudiciais para o ambiente e a saúde humana se não forem eliminadas de maneira correta. Portanto, fornecemos as seguintes informações a fim de prevenir que tais substâncias sejam dispersadas e otimizar o uso dos recursos naturais. Os produtos elétricos e eletrónicos não devem ser eliminados entre os normais resíduos domésticos, devem ser coletados e tratados de maneira adequada e correta. O símbolo do contentor de lixo barrado com uma cruz, presente no produto e nesta página, significa que é necessário eliminar o produto de maneira adequada no final da sua vida útil. Deste modo é possível evitar que o tratamento não específico das substâncias contidas nesses produtos, ou o uso inadequado de partes do mesmo, possa causar consequências prejudiciais ao ambiente e à saúde humana. Além disso, você pode contribuir para a recuperação, reciclagem e reutilização de muitos materiais que compõem esses produtos. Por esse motivo, os fabricantes e os distribuidores de equipamentos elétricos e eletrónicos organizam a coleta adequada e a eliminação dos mesmos em modo autónomo. No final da vida útil do produto, contactar o revendedor para receber instruções sobre a eliminação. Aquando da compra deste produto, o distribuidor informa sobre a possibilidade de substituir o dispositivo antigo por um novo, desde que o tipo de produto e as suas funções sejam iguais. Se o tamanho não superar 25 cm, o equipamento elétrico e eletrónico pode ser restituído sem qualquer obrigação de compra de um produto equivalente. A eliminação do produto em qualquer outro modo está sujeita às penalidades previstas pela lei em vigor no país onde o produto é eliminado. Além disso, recomendamos que adote as seguintes medidas para proteger o ambiente: reciclagem da embalagem interna e externa fornecida com o produto e eliminação correta das baterias usadas (se estiverem contidas no produto). Com a sua ajuda podemos reduzir a quantidade de recursos naturais usados no fabrico de equipamento elétrico e eletrónico, reduzir ao mínimo o uso de aterros sanitários, impedindo a libertação de substâncias potencialmente perigosas no ambiente.

INSTALAÇÃO E SUBSTITUIÇÃO DAS BATERIAS

O produto contém uma bateria que pode ser substituída durante o período de vida útil do mesmo. Eliminar de maneira correta a bateria contida no produto no final da sua vida útil (ou seja, quando não puder ser mais carregada), colocando-a num contentor adequado de coleta de baterias, separado dos resíduos gerais indiferenciados. A coleta e a reciclagem ajuda a proteger o ambiente e os recursos naturais, permitindo a recuperação de materiais preciosos.

Esta declaração de conformidade é emitida sob a exclusiva responsabilidade do fabricante:

Nome e endereço da pessoa autorizada a elaborar o dossiê técnico:

EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Descrição: Monopattino elettrico

Marca: NILOX Modelo: DOC URBAN

O objeto da declaração está em conformidade com todas as disposições relevantes das seguintes Diretivas

Diretiva 2006/42/CE

Diretiva 2014/30/UE Diretiva 2015/863/UE

Normas aplicadas

EN 60204-1:2006+A1:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 55014-1:2017

EN 55014-2:2015

IEC 62778:2014

Diretiva RoHS 2015/863/EU

Regulamento 1272/2013

Assinado por e em nome de:

CE

Local: Vedano al Lambro

Data: 18/10/2019

Produzido e importado por
