Tipo di prodotto	Monopattino elettrico pieghevole
Marca	Nilox
Modello	DOC Urban
Dimensioni (piegato)	900 x 390 x 190 mm
Peso	13 kg
Materiale del telaio	Alluminio
Dimensioni delle ruote	8 pollici
Colore	Nero
Potenza del motore	280 W
Velocità massima	25 km/h
Autonomia massima	25 km (con conducente di 60 kg)
Pendenza massima	5°
Capacità della batteria	36 V - 7,5 Ah
Parametri di carica	Ingresso 100-240 V~, Uscita 42 V - 1,5 A
Tempo di ricarica	3-4 ore
Peso massimo utente	100 kg
Numero di velocità	3 (6/20/25 km/h)
Sistema di frenata	Freno a pedale e leva freno al manubrio
Illuminazione	Luci anteriori e posteriori
Cavalletto	Sì, laterale
Ammortizzatore	Sì
Piegatura	Manubrio pieghevole
Accessori inclusi	Caricabatterie, manuale, supporto per smartphone, 2 chiavi di contatto
Garanzia	2 anni (consumatori), 1 anno (professionisti)
Pulizia	Panno asciutto o leggermente umido, non immergere
Riparabilità	Contattare il rivenditore per le riparazioni e la sostituzione degli pneumatici

Domande frequenti - DOC Urban NILOX

Come piegare il monopattino Nilox DOC Urban ?

Per piegare il monopattino, tirare il rilascio delle maniglie e piegarle verso il basso. Aprire il morsetto a sgancio rapido, abbassare il manubrio al massimo, quindi spingere il tubo del manubrio verso il basso fino a quando non si blocca. Per aprirla, spingere il pulsante di sblocco verso l'alto e tirare il tubo verso l'alto fino al blocco.

Qual è l'autonomia reale della batteria ?

L'autonomia massima dichiarata è di 25 km con un conducente di 60 kg su terreno pianeggiante. In condizioni reali (peso, pendenze, vento, manutenzione della batteria), l'autonomia può essere ridotta. Per preservare la batteria, ricaricarla ogni 30 giorni anche se non utilizzata.

Come cambiare velocità ?

Il monopattino dispone di 3 velocità: 6, 20 e 25 km/h. Utilizzare i tasti +/- sul manubrio per passare dalla velocità 1 alla 2 o 3. Il cambio avviene durante la guida.

Cosa fare se la batteria non si carica ?

Controllare prima che il caricabatterie sia collegato correttamente: il LED deve essere rosso durante la carica e verde quando è carica. Se la batteria è completamente scarica al di sotto della soglia di protezione, contattare immediatamente il rivenditore. Non tentare di riparare da soli.

Posso guidare sotto la pioggia con il monopattino ?

No, è sconsigliato utilizzare il monopattino sotto la pioggia, grandine o neve per evitare di danneggiare i circuiti elettrici e il motore. Evitare anche superfici di ghiaia, sabbia o scivolose.

Come mantenere il monopattino ?

Pulirlo con un panno asciutto o leggermente umido, senza immergere né usare getti d'acqua. Lubrificare il punto di piegatura delle maniglie ogni tre mesi con grasso bianco. Controllare regolarmente il serraggio delle ruote.

Qual è il peso massimo supportato ?

Il peso massimo dell'utente è di 100 kg. Non trasportare oggetti e non salire in più persone.

Come sostituire un pneumatico usurato ?

Le ruote sono piene e devono essere sostituite con pneumatici originali. Contattare il centro di assistenza post-vendita (rivenditore) per effettuare la sostituzione. Non riparare da soli.

Il monopattino è legale su strada pubblica ?

Consultare la normativa vigente nel proprio paese. In zona pedonale, la velocità è limitata a 6 km/h. Indossare dispositivi di protezione (casco, ginocchiere, ecc.) e accendere le luci in condizioni di scarsa visibilità.

Come avviare il monopattino ?

Girare la chiave di accensione. Successivamente, girare la manopola dell'acceleratore per accelerare. Per rallentare, utilizzare la leva del freno o girare la manopola in senso inverso. Per spegnere, girare di nuovo la chiave.

MANUALE UTENTE DOC Urban NILOX

Direttiva 2006/42/CE

Direttiva 2014/30/UE

Direttiva 2015/863/UE

Applied standards

EN 60204-1:2006+A1:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 55014-1:2017

EN 55014-2:2015

IEC 62778:2014

Directive RoHS 2015/863/EU

Exhibo S.p.A. via Leonardo da Vinci 6

20854-Vedano al Lambro (MB)

ITALY

Made in China

nilox

DOC URBAN

Vi ringraziamo per l'acquisto del monopattino elettrico NILOX DOC URBAN.

Vi preghiamo di leggere il manuale prima dell'utilizzo del prodotto e di mantenerlo in un

luogo sicuro per future consultazioni.

1. Introduzione

Questo prodotto è un monopattino elettrico pieghevole assistito. Può implementare l'accelerazione tramite l'acceleratore a manopola e le marce, la decelerazione attraverso il freno posto sul manubrio.

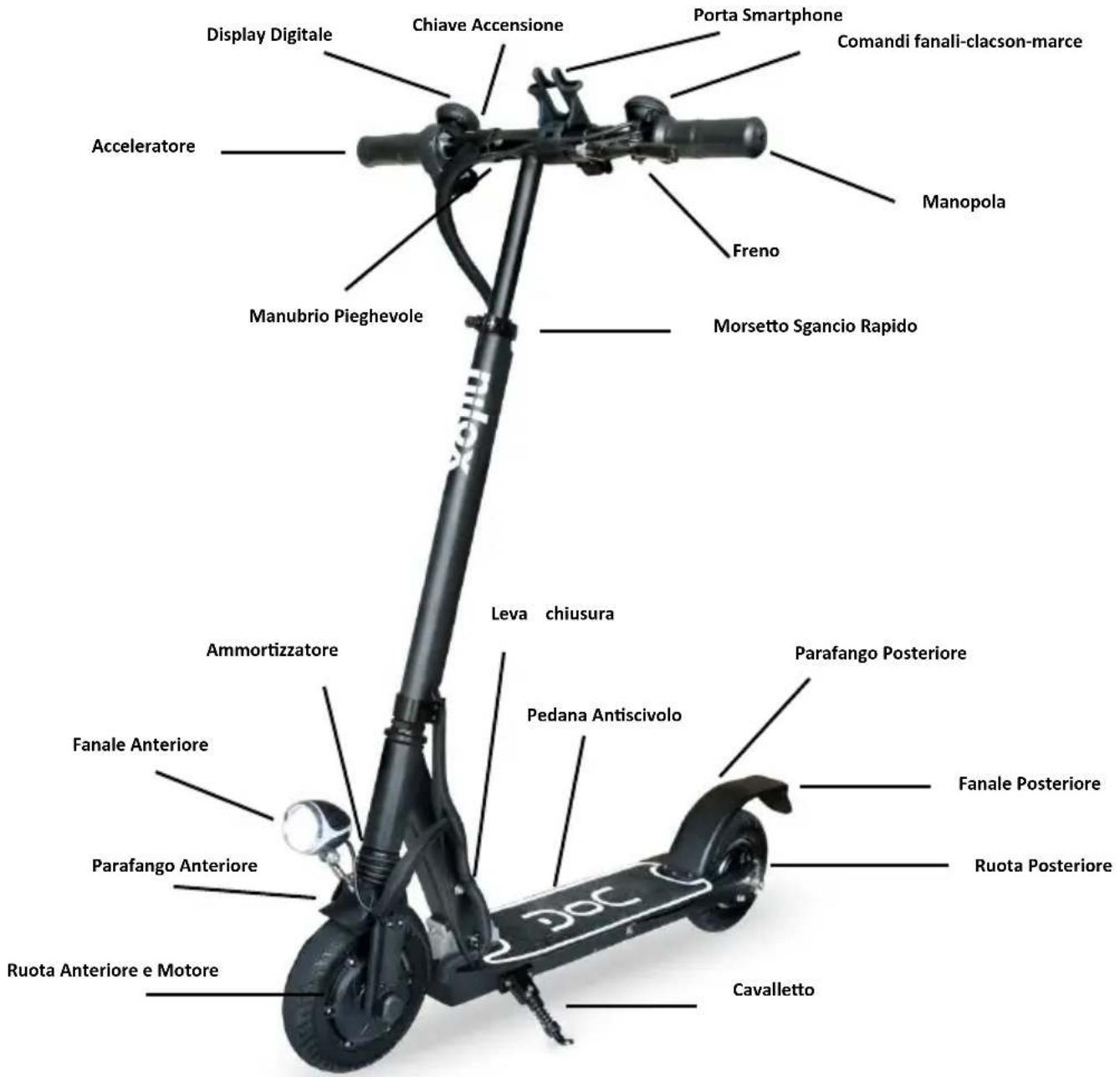

1. Introduzione delle parti del prodotto

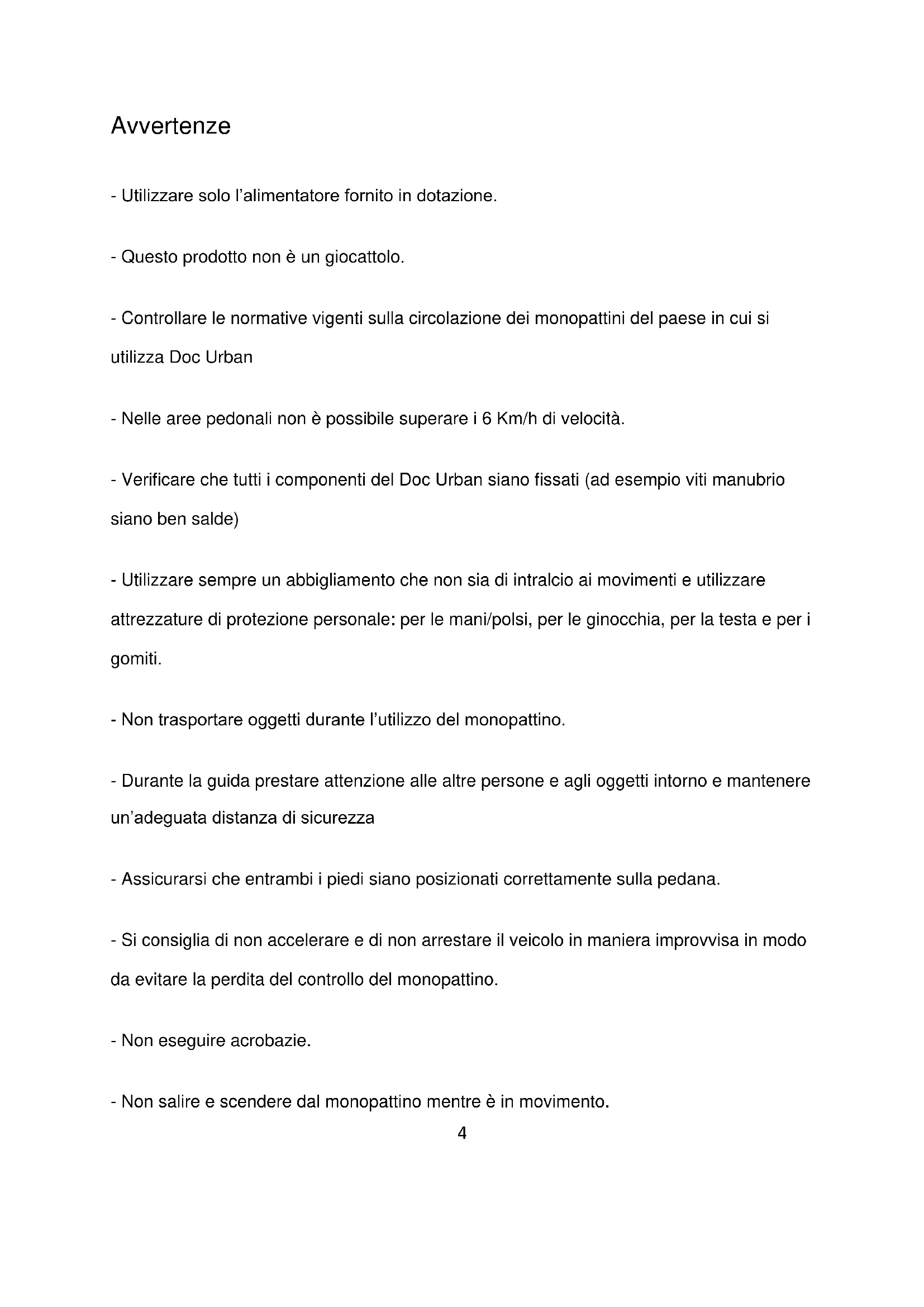

Avvertenze

• Utilizzare solo l'alimentatore fornito in dotazione.
• Questo prodotto non è un giocattolo.
• Controllare le normative vigenti sulla circolazione dei monopattini del paese in cui si utilizza Doc Urban
• Nelle aree pedonali non è possibile superare i 6 Km/h di velocità.
• Verificare che tutti i componenti del Doc Urban siano fissati (ad esempio viti manubrio siano ben salde)
• Utilizzare sempre un abbigliamento che non sia di intralcio ai movimenti e utilizzare attrezzature di protezione personale: per le mani/polsi, per le ginocchia, per la testa e per i gomiti.
• Non trasportare oggetti durante l'utilizzo del monopattino.
• Durante la guida prestare attenzione alle altre persone e agli oggetti intorno e mantenere un'adeguata distanza di sicurezza
• Assicurarsi che entrambi i piedi siano posizionati correttamente sulla pedana.
• Si consiglia di non accelerare e di non arrestare il veicolo in maniera improvvisa in modo da evitare la perdita del controllo del monopattino.
• Non eseguire acrobazie.

• Non salire e scendere dal monopattino mentre è in movimento.

• Rispettare il peso massimo previsto per l'utilizzatore.

• Evitare l'utilizzo del prodotto in presenza di condizioni atmosferiche avverse ( ad esempio pioggia, grandine o neve) per evitare danni ai circuiti elettrici o al motore. Inoltre evitare l'utilizzo di Doc Urban su superfici con presenza di ghiaia, sabbia o scivolose. Non salire o scendere da Doc Urban in percorsi scoscesi, in discesa o in salita.

- In caso di scarsa visibilità è necessario accendere le luci anteriori e posteriori ed utilizzare un abbigliamento retroriflettente ad alta visibilità.

- Non usare Doc Urban con temperature al di sotto dei -5°.

- Non usare Doc Urban con il cavalletto laterale abbassato.

- Il motore non va toccato appena dopo il suo l'utilizzo.

- E' vietato salire su Doc Urban in più persone.

- L'uso di Doc Urban è vietato a persone con abilità motorie limitate, a persone con stato psicofisico alterato e a donne in gravidanza.

- In caso di primo utilizzo provare Doc Urban in un'area aperta lontano da pericoli per fare pratica in tutta sicurezza.

- Non usare in ambienti infiammabili.

- Il produttore, l'importatore ed il distributore non sono responsabili di danni provocati a cose o persone in caso di un uso improprio di Doc Urban.

• Non provare a riparare il prodotto da soli, ma, in caso di malfunzionamento contattare il rivenditore.
• Prima della pulizia scollegate l'alimentazione
• Per la pulizia utilizzare un panno appena inumidito con acqua o con una soluzione adatta alla pulizia di simili dispositivi. Non immergerlo in acqua o cercare di pulirlo con getti di acqua.
• Per preservare la batteria, questa deve essere caricata ogni 30 giorni anche se Doc Urban non viene utilizzato. In caso contrario la batteria perderà di efficienza a scapito dell'autonomia.
• La distanza massima percorsa con una carica può variare in base a determinati fattori quali il peso del conducente, l'inclinazione del percorso, le caratteristiche della superficie e la corretta manutenzione della batteria

3. Chiudere o aprire il monopattino

3.1. Per la chiusura/apertura posizionarsi in una zona libera da ostacoli.

3.2 Tirare verso l'esterno lo sgancio delle manopole e piegarle verso il basso.

3.3. Aprire il morsetto a sgancio rapido.

3.4.Abbassare il manubrio il più possibile.

3.5 Tenere fermo il monopattino con un piede e con una mano spingere lo stelo del manubrio.

3.4. Spingere all'insù con un dito il pulsante di sblocco.

3.7. Spingere verso il basso lo stelo del manubrio fino a quando si blocca. Per aprirlo spingere all'insù il pulsante di sblocco e poi tirare su lo stelo fino a quando si blocca.

4. Introduzioni delle operazioni di guida

Indicatore batteria	Capacità batteria
"5 Tacche"	Batteria carica
"4 Tacche"	Circa 80%
"3 Tacche"	Circa 60%
"2 Tacche"	Circa 40%
"1 Tacca"	Sotto il 20% ricaricare il monopattino.

Girare la chiave di accensione. Ruotare la manopola dell'acceleratore per far avanzare il monopattino alla velocità desiderata. Doc Urban è dotato di 3 velocità a 6/20/25 km/h. Premendo i tasti +/- si passa alla marcia 1-2-3. Per rallentare, premere la leva del freno e girare in senso antiorario la manopola dell'acceleratore. Per spegnere Doc Urban girare la chiave.

5. Batteria e caricatore

5.1. Batteria al litio

Al primo utilizzo caricare completamente la batteria del Doc Urban.

6.1.1. Quando la batteria è quasi scarica, caricarla immediatamente per evitare di danneggiarla e limitare l'autonomia.
6.1.2.Se non si utilizza il monopattino per un lungo periodo, caricarla almeno una volta al mese.
6.1.3. Se la capacità della batteria è inferiore a quella dello stato di protezione e il veicolo non può essere avviato, contattare immediatamente il rivenditore.

5.2. Ricarica

Il caricabatterie fornito ha una funzione di protezione della ricarica. L'alimentazione viene interrotta automaticamente quando la batteria è completamente carica al 100%. I danni causati da infiltrazioni d'acqua, collisioni e altri fattori non sono coperti dalla garanzia.

5.2.1. Aprire il coperchio di gomma della porta di ricarica nella parte inferiore della pedana del monopattino e inserire il connettore di uscita del caricatore nella porta di ricarica.
5.2.2.Inserire la spina di ingresso del caricatore nella presa di corrente (AC100V-240V).
5.2.3. Se l'indicatore del caricabatterie è rosso, significa che la batteria è in carica; quando diventa verde, vuol dire che la batteria è carica.
6.2.4. Quando si carica la batteria, posizionarla in un ambiente asciutto e ventilato.

6. Cura e Manutenzione

Lubrificazione: una piccola quantità di grasso bianco o lubrificante deve essere applicata nella posizione di piegatura della maniglia ogni tre mesi.

Ruote: per questo prodotto vengono utilizzati ruote piene. Se un pneumatico deve essere sostituito tempestivamente per un'evidente usura o rottura, si prega di contattare il centro assistenza per sostituirlo con uno originale. Verificare che le ruote siano avvitate.

Posizionamento e cura quotidiana:

Non mettere il monopattino al sole o in altri luoghi estremamente umidi per lungo tempo; pulirlo con un panno asciutto o leggermente umido.

7. Specifiche Tecniche Doc Urban

Model	Doc Urban
Dimensioni	900*390*190 mm piegato
Peso	13 Kg
Material del telaio	Alluminio
Dimenioni ruote	8"
Colori disponibili	Black
Potenza Motore	280W
Velocità massima*	25Km/h
Autonomia massima*	25km
Pendenza massima	5°
Capacità Batteria	36V 7,5Ah
Parametri di ricarica	Input 100-240V – Output 42V 1,5A
Tempo di ricarica	3-4 ore
Peso Massimo	100Kg
	•Peso conducente 60kg

8. Garanzia (Validità e Limitazioni)

• Il periodo di validità della garanzia per i consumatori, cioè coloro che acquistano per scopi estranei alla propria attività professionale o imprenditoriale, è di 2 anni dalla consegna.
  Per gli acquirenti che acquistano con partita IVA per scopi inerenti alla propria attività professionale 1 anno dalla consegna alle condizioni di legge.
• La garanzia è valida nel caso in cui il prodotto presenti un vizio di fabbrica o un difetto dei materiali.

L'acquirente non ha diritto alla garanzia nei seguenti casi:

• mancanza della prova di acquisto (fattura o scontrino fiscale).
• tentativi di riparazioni di parti non autorizzate e/o modifiche da parte di persone non autorizzate
• utilizzo di accessori o elementi non in dotazione con il prodotto;
• normale usura del prodotto;
• danno accidentale e cadute;
• uso improprio del prodotto

9.Contenuto della confezione

Accessorio	Quantità
Doc Urban	1
Alimentatore	1
Manuale	1
Porta Smartphone	1
Chiave Accensione	2

Nota: le prestazioni e i parametri del prodotto reale spedito possono essere soggetti a modifiche senza preavviso. La società si riserva il diritto all'interpretazione finale dei termini e delle condizioni in questo manuale.

ISTRUZIONI AMBIENTALI

Questo prodotto contiene sostanze che possono danneggiare l'ambiente e la salute umana se non smaltite correttamente. Vi forniamo quindi le seguenti informazioni al fine di prevenire il rilascio di tali sostanze e ottimizzare l'uso delle risorse naturali. I prodotti elettrici ed elettronici non devono essere smaltiti tra i normali rifiuti domestici, ma dovrebbero essere adeguatamente raccolti e correttamente trattati. Il simbolo del bidone barrato

presente sul prodotto e in questa pagina, ricorda che è necessario smaltire adeguatamente il prodotto al termine della sua durata utile. In questo modo è possibile evitare che un trattamento non specifico delle sostanze contenute in questi prodotti, oppure un uso inadeguato di parti di esso, possa comportare conseguenze nocive all'ambiente e alla salute umana. Inoltre, potete contribuire al recupero, riciclo e riutilizzo di molti materiali che compongono questi prodotti. Ecco perché i produttori e i distributori di attrezzature elettriche ed elettroniche organizzano una raccolta adeguata e lo smaltimento della stessa in modo autonomo. Alla fine della durata utile del prodotto, si prega di contattare il rivenditore per ricevere istruzioni sullo smaltimento. All'acquisto di questo prodotto, il distributore vi informerà sulla possibilità di sostituire un vecchio dispositivo con uno nuovo, a condizione che il tipo di prodotto e le sue funzioni siano uguali. Se le dimensioni non superano i 25 cm, l'attrezzatura elettrica ed elettronica può essere restituita senza alcun obbligo di acquisto di prodotto equivalente. Lo smaltimento del prodotto in qualunque altra modalità sarà soggetto alle penali previste dalla legge e in vigore nel paese dove il prodotto viene smaltito. Inoltre, suggeriamo l'adozione delle seguenti misure per proteggere l'ambiente: riciclo dell'imballo interno ed esterno fornito con il prodotto e smaltimento corretto delle batterie usate (se contenute nel prodotto). Con il vostro aiuto, possiamo ridurre la quantità di risorse naturali usate nella produzione di attrezzatura elettrica ed elettronica, ridurre al minimo l'uso di discariche e migliorare la qualità della vita, impendo il rilascio nell'ambiente di sostanze potenzialmente pericolose.

INSTALLAZIONE E SOSTITUZIONE DELLE BATTERIE

Il prodotto contiene una batteria che potrebbe essere sostituita durante la durata utile del prodotto stesso. Smaltire correttamente la batteria contenuta nel prodotto alla fine della sua durata utile (ovvero, quando non può più essere caricata), collocandola in un adeguato contenitore di raccolta batterie, separato dai rifiuti generici indifferenziati. La raccolta e il riciclo di batterie aiuta a proteggere l'ambiente e a salvaguardare le risorse naturali, consentendo il recupero di preziosi materiali.

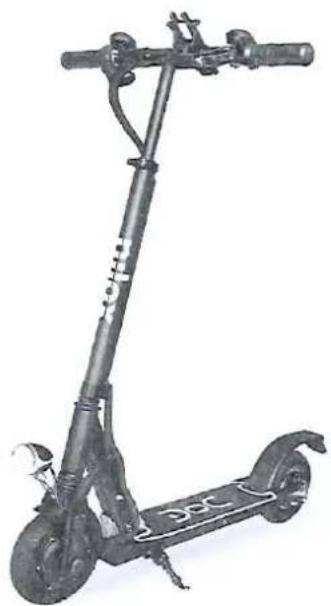

Dichiarazione di Conformità EU

La presente dichiarazione di conformità è rilasciata sotto l'esclusiva responsabilità del fabbricante:

Fabbricante: EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Nome e indirizzo della persona autorizzata a costituire il fascicolo tecnico: EXHIBO S.p.A. - Via Leonardo da Vinci, 6 - 20854 Vedano al Lambro (MB)

Descrizione: Monopattino elettrico

Marca: NILOX Modello: DOC URBAN

L'oggetto della dichiarazione è conforme a tutte le disposizioni pertinenti delle seguenti Direttive

Direttiva 2006/42/CE

Direttiva 2014/30/UE

Direttiva 2015/863/UE

Norme applicate

EN 60204-1:2006+A1:2009

EN 60335-1:2012+A11:2014+A13:2017

EN 55014-1:2017

EN 55014-2:2015

IEC 62778:2014

Direttiva RoHS 2015/863/EU

Regolamento 1272/2013

Firmato a nome e per conto di

CE

Luogo: Vedano al Lambro

Data: 18/10/2019

Posizione: Amministratore delegato

Nome: Luca Maragliano Caranza

Firma:

Distribuito da Nilox
