Produkttyp	Elektro-Lastenfahrrad
Marke	Nilox
Modell	Acqua Scooter
Gesamtgewicht des Fahrrads	27,5 kg
Abmessungen (Räder)	20" x 2,25 / 27,5" x 2,20
Akku	Lithium 36V – 10 Ah
Reichweite	Ca. 40 bis 60 km
Maximale unterstützte Geschwindigkeit	25 km/h
Motor	250 W – 45 Nm, Hinterrad
Maximale Tragfähigkeit (gesamt)	180 kg (Fahrer + Ladung + Fahrrad)
Gepäckträger vorne Kapazität	max. 15 kg
Gepäckträger hinten Kapazität	max. 80 kg
Bremsen	Hydraulische Scheibenbremsen, Durchmesser 160 mm
Antrieb	Schaltwerk hinten, mehrere Gänge
Garantie Rahmen und Starrgabel	5 Jahre
Garantie elektrische Teile	2 Jahre
Garantie Akku (Zellen / Elektrik)	6 Monate / 24 Monate
Empfohlene Wartung	Inspektion alle 6 Monate durch einen Fachmann
Reinigung	Mit Süßwasser und Schwamm, keine Hochdruckreiniger
Beleuchtung	Integrierter Frontscheinwerfer und Rücklicht, Steuerung über das Display
Klingel	Am Lenker montiert, auf 50 m hörbar
Sicherheit	Tragen eines Helms dringend empfohlen, unter 14 Jahren Pflicht
Verwendungszweck	Stadt und Vorstadt, auf Straßen oder asphaltierten Flächen
Akku-Ladetemperatur	0 °C bis +40 °C

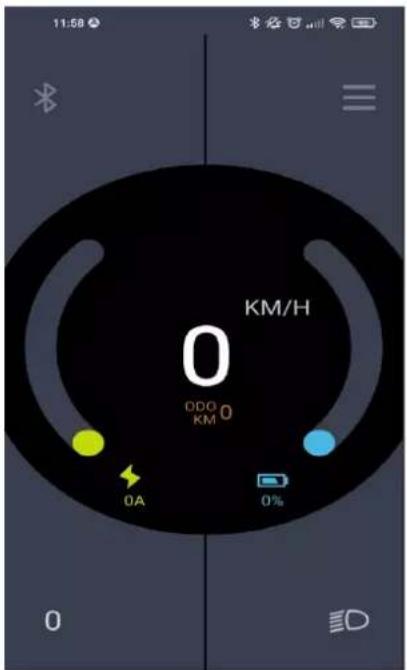

Konnektivität	Bluetooth, BAFANG Go App

Häufig gestellte Fragen - Acqua Scooter NILOX

Wie starte ich die elektrische Unterstützung?

Schalten Sie den Akku mit dem Hauptschalter an der Seite ein. Halten Sie dann die Display-Taste 2,5 Sekunden lang gedrückt, um das Display einzuschalten. Beginnen Sie schließlich zu treten: Der Motor aktiviert sich nach einer halben Kurbelumdrehung.

Wie hoch ist die Reichweite des Akkus und wie kann man sie optimieren?

Die Reichweite beträgt ca. 40 bis 60 km je nach Unterstützungsstufe, Fahrergewicht, Steigung, Reifendruck und Temperatur. Zur Optimierung verwenden Sie eine moderate Unterstützungsstufe, pumpen Sie die Reifen auf den empfohlenen Druck (2,0-3,5 bar je nach Modell) und laden Sie den Akku regelmäßig auf.

Wie lade ich den Akku auf?

Sie können den Akku direkt am Fahrrad oder nach dem Entnehmen aufladen. Schließen Sie das mitgelieferte Ladegerät (100-240V) an die Akkubuchse und dann an eine Steckdose an. Die LED des Ladegeräts leuchtet während des Ladevorgangs rot und wird grün, wenn der Akku voll ist (ca. 6 Stunden). Laden Sie an einem trockenen, gut belüfteten Ort zwischen 0 und 40 °C.

Was tun, wenn das Display keine Geschwindigkeit anzeigt?

Überprüfen Sie den Abstand zwischen dem Magneten an der Speiche und dem Geschwindigkeitssensor. Er sollte nicht mehr als 5 mm betragen. Wenn das Problem weiterhin besteht, konsultieren Sie einen Fachmann.

Wie pflege ich die Kette und den Antrieb?

Reinigen und trocknen Sie die Kette, dann schmieren Sie sie mit einem speziellen Öl. Bürsten Sie die Ritzel und Kettenblätter. Ölen Sie auch die Bowdenzüge der Bremsen und des Schaltwerks. Führen Sie diese Arbeit regelmäßig durch, um Korrosion und vorzeitigen Verschleiß zu vermeiden.

Welcher Reifendruck wird empfohlen?

Für das 20"-Modell beträgt der Druck 30 bis 50 PSI (2,0 bis 3,5 bar). Für das 27,5"-Modell beträgt er 40 bis 65 PSI (2,8 bis 4,5 bar). Passen Sie den Druck an das Fahrergewicht an.

Wie stelle ich die Sattelhöhe ein?

Öffnen Sie den Schnellspanner der Sattelklemme. Stellen Sie die Höhe so ein, dass im Sitzen die Ferse auf dem Pedal in unterer Position ruht, das Bein gestreckt. Überschreiten Sie nicht die minimale Einschubmarkierung. Schließen Sie die Klemmung von Hand.

Was tun, wenn der Motor nicht unterstützt?

Überprüfen Sie zunächst, ob der Akku geladen ist. Kontrollieren Sie dann die Kabelverbindungen des Motors, stellen Sie sicher, dass die Bremshebel nicht in gebremster Stellung feststecken und dass die Sicherung des Akkus nicht durchgebrannt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie benutze ich das Beleuchtungssystem?

Doppelklicken Sie auf die Display-Taste, um die Scheinwerfer ein- oder auszuschalten. Das Display verdunkelt sich, wenn die Scheinwerfer eingeschaltet sind. Das System verfügt auch über einen Dämmerungssensor, der die Beleuchtung bei Bedarf automatisch einschaltet.

Kann ich die Motoreinstellungen ändern oder die Geschwindigkeit erhöhen?

Nein. Jegliche Änderung der elektrischen Parameter, insbesondere der Geschwindigkeitsbegrenzung auf 25 km/h, ist verboten und führt zum Erlöschen der Garantie. Das Fahrrad ist für eine Unterstützung bis 25 km/h zertifiziert, wie es die Vorschriften vorsehen.

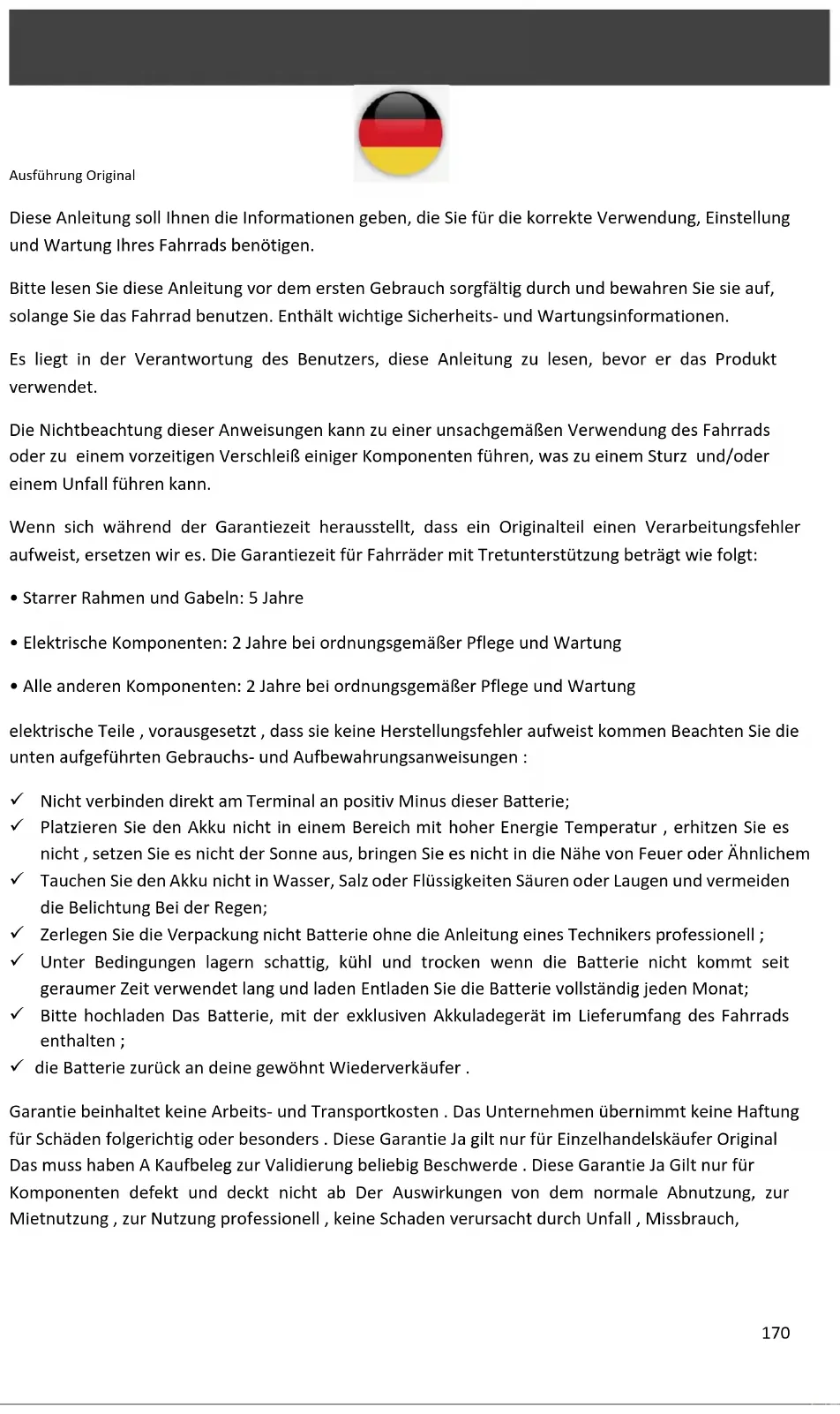

BEDIENUNGSANLEITUNG Acqua Scooter NILOX

Diese Anleitung soll Ihnen die Informationen geben, die Sie für die korrekte Verwendung, Einstellung und Wartung Ihres Fahrrads benötigen.

Bitte lesen Sie diese Anleitung vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie auf, solange Sie das Fahrrad benutzen. Enthält wichtige Sicherheits- und Wartungsinformationen.

Es liegt in der Verantwortung des Benutzers, diese Anleitung zu lesen, bevor er das Produkt verwendet.

Die Nichtbeachtung dieser Anweisungen kann zu einer unsachgemäßen Verwendung des Fahrrads oder zu einem vorzeitigen Verschleiß einiger Komponenten führen, was zu einem Sturz und/oder einem Unfall führen kann.

Wenn sich während der Garantiezeit herausstellt, dass ein Originalteil einen Verarbeitungsfehler aufweist, ersetzen wir es. Die Garantiezeit für Fahrräder mit Tretunterstützung beträgt wie folgt:

• Starrer Rahmen und Gabeln: 5 Jahre
- Elektrische Komponenten: 2 Jahre bei ordnungsgemäßer Pflege und Wartung
- Alle anderen Komponenten: 2 Jahre bei ordnungsgemäßer Pflege und Wartung

elektrische Teile, vorausgesetzt, dass sie keine Herstellungsfehler aufweist kommen Beachten Sie die unten aufgeführten Gebrauchs- und Aufbewahrungsanweisungen:

√ Nicht verbinden direkt am Terminal an positiv Minus dieser Batterie;
√ Platzieren Sie den Akku nicht in einem Bereich mit hoher Energie Temperatur, erhitzen Sie es nicht, setzen Sie es nicht der Sonne aus, bringen Sie es nicht in die Nähe von Feuer oder Ähnlichem
√ Tauchen Sie den Akku nicht in Wasser, Salz oder Flüssigkeiten Säuren oder Laugen und vermeiden die Belichtung Bei der Regen;
√ Zerlegen Sie die Verpackung nicht Batterie ohne die Anleitung eines Technikers professionell;
√ Unter Bedingungen lagern schattig, kühl und trocken wenn die Batterie nicht kommt seit geraumer Zeit verwendet lang und laden Entladen Sie die Batterie vollständig jeden Monat;
√ Bitte hochladen Das Batterie, mit der exklusiven Akkuladegerät im Lieferumfang des Fahrrads enthalten;
√ die Batterie zurück an deine gewöhnt Wiederverkäufer.

Garantie beinhaltet keine Arbeits- und Transportkosten. Das Unternehmen übernimmt keine Haftung für Schäden folgerichtig oder besonders. Diese Garantie Ja gilt nur für Einzelhandelskäufer Original Das muss haben A Kaufbeleg zur Validierung beliebig Beschwerde. Diese Garantie Ja Gilt nur für Komponenten defekt und deckt nicht ab Der Auswirkungen von dem normale Abnutzung, zur Mietnutzung, zur Nutzung professionell, keine Schaden verursacht durch Unfall, Missbrauch,

Belastungen Übermaß, Fahrlässigkeit, Montage unsachgemäße Wartung unsachgemäß oder Hinzufügung von irgendwelchen Nicht konformer Artikel Bei der Ziel von Nutzen Original des Fahrrades.

Keiner Ein Fahrrad ist für die Ewigkeit gedacht und nein Beschwerde wird sein akzeptiert, sofern vorhanden An Schaden durch den Gebrauch verursacht unangemessen, Wettbewerb, Stunts, Sprünge oder andere Aktivität ähnlich. Beschwerden Sie müssen sein gesendet über den Händler. Dein Rechte gibt es nicht interessiert.

Das Unternehmen Ja behält sich das Recht auf Änderungen oder Modifizierungen vor beliebig Spezifikation ohne Vorankündigung. Alle Informationen und Spezifikationen darin enthalten dokumentieren Ich bin im Moment richtig von dem drucken.

Es ist verboten das Handbuch ändern oder manipulieren wird mit dem Fahrrad geliefert.

Das Fahrrad ist nach den geltenden gesetzlichen Normen zertifiziert. Das ist es absolut verboten ändern Die Parameter und Spezifikationen des Komponenten elektrisch / mechanisch zusammengebaut und die Standardfunktionen des Fahrrad als das ist würde das Gute gefährden Fahrzeugbetrieb und Sicherheit des Benutzers sich selbst.

Für den Fall, dass passieren, der Benutzer wird sein vollständig verantwortlich für irgendetwas Schaden verbunden.

Bedingungen hierfür von Nutzen Pedalfahrrad unterstützt

Dieses Tretfahrrad assisted ist für den einmaligen Gebrauch gedacht städtisch und vorstädtisch, kann sein in der Stadt verwendet, auf Straße oder oben A Oberfläche Asphalt, wo die Reifen sind Sie haben ständig Bodenkontakt. Es verfügt über ein Fahrt unterstützt elektrisch Das wird alles erleichtern dein Verschiebungen Tageszeitungen, zum Mitnehmen mehr weit und länger. dein Pedalfahrrad unterstützt ist eins Erwachsenenfahrrad für ältere Menschen über 14 Jahre alt. Wird das Fahrrad von einem Kind benutzt, d Eltern Sie müssen beaufsichtigen und versichern Das der Benutzer ist in der Lage, das Fahrrad sicher zu benutzen.

Das Modell kann nicht sein gebraucht An unbefestigtes oder beschädigtes Land. Es ist nicht für den Offroad-Einsatz konzipiert. Es ist nicht für den einmaligen Gebrauch konzipiert konkurrenzfähig. Nichteinhaltung dieser Ziel von Nutzen könnte sein verursachen Stürze oder Unfälle und könnte verschlechtern Zustände vorzeitig und unheilbar von dem dein Pedalfahrrad assistiert.

dein Pedalfahrrad Assisted ist kein Moped. Der Zweck Die Hilfeleistung besteht darin, eine Ergänzung bereitzustellen Bei der Treten. In dem Moment, in dem Sie in die Pedale treten, beginnt der Motor Ja aktivieren und Sie es hilft Zu voraus. Die Unterstützung variiert je nach von dem Geschwindigkeit von dem Fahrrad, bedeutend beim Start, mit zunehmendem Fortschritt weniger von dem Fahrrad fahren und dann abstellen wenn das Fahrrad erreicht die 25km/h. Die Assistenz er kommt sobald

deaktiviert er kommt betrieben A der beiden Bremshebel oder die Geschwindigkeit überschreitet die 25km/h. Es wird fortgesetzt automatisch unter 23 km/h beim Treten.

Es muss sein einer Korrektur unterzogen Wartung gemäß den Anweisungen darin enthalten Bedienungsanleitung

AUFMERKSAMKEIT: Wie jedes Komponente Mechaniker, einer Fahrrad ist starker Belastungen ausgesetzt beansprucht und verschleißt. Die Verschiedenen Materialien und Komponenten dürfen anders reagieren zu tragen oder zu altern. Wenn das Leben nützlich geplant für a Komponente war veraltet, könnte brechen plötzlich präsentieren A Verletzungsgefahr Radfahrer. Risse, Kratzer und Verfärbungen In Bereiche unterliegen stark Aufforderungen angeben Das Der Das Bauteil hat seine Lebensdauer überschritten nützlich und muss sein ersetzt.

Empfehlung : verwenden sicher und geschützt

Vergewissern Sie sich, bevor Sie das Fahrrad benutzen Das Funktionen richtig. Überprüfen Sie speziell Die folgende Punkte:

• Die Lage ist praktisch
- Muttern, Schrauben, Spannhebel, gespannte Bauteile
• Die Bremsen Sie arbeiten korrekt
- Der Bewegungsbereich des Lenkers ist korrekt, ohne Spiel übertrieben
• Die Räder nicht durch nichts blockiert Hey Lager Ich bin anpassen korrekt
- Die Räder Ich bin ordnungsgemäß angezogen und am Rahmen / an der Gabel befestigt
• Die Reifen sie sind in gutem Zustand Bedingungen und ihr Druck sind korrekt
• Der Staat des Felgen von dem Räder
• Die Pedale Ich bin Fest fest
• Die Übertragung ist in Ordnung Arbeiten
• Die Scheinwerfer Ich bin positioniert richtig.

EMPFEHLUNG: Ihre Fahrrad sollen sein Von einem Fachmann überprüft alle 6 Monate, um dies festzustellen Das Funktionen richtig und sein sicher zu verwenden. Es ist Verantwortung des Benutzers sichergehen das alles Komponenten Sie arbeiten vor Gebrauch ordnungsgemäß durch.

Wählen Sie einen Ort Sicher, abseits vom Verkehr, um sich mit Ihrem vertraut zu machen neu Fahrrad. Die Assistenz dürfen sein Kraft aktiviert, prüfen dass der Lenker Ist geradeaus und dass die Straße frei sein.

Stellen Sie sicher, dass Sie bei guter Gesundheit sind, bevor Sie hinaufgehen auf der Fahrrad.

Im Falle von Bedingungen Wetter ungewöhnlich ( Regen , Kälte, Nacht...), sein insbesondere Pass auf und passe deine Einstellung entsprechend an Geschwindigkeiten und deine Reaktionen .

Wenn ja das Fahrrad tragen außerhalb des Fahrzeugs ( Fahrradträger, Dachträger ...), ja Wir empfehlen dringend, den Akku zu entfernen und an einem kühlen Ort aufzubewahren.

Der Benutzer muss respektieren Die Anforderungen der nationalen Vorschriften wenn das Fahrrad er kommt gebraucht An Straßen Öffentlichkeit ( zum Beispiel Beleuchtung und Signalisierung ).

ACHTUNG : Der Benutzer erkennt, dass es so ist verantwortlich für irgendetwas Verlust, Verletzung oder Beschädigung verursacht von dem verpasst Einhaltung der oben genannten Anweisungen und dass das ist werde abbrechen Die Garantie erlischt automatisch.

Nutzungsbeschränkungen

Überschreiten Sie dabei nicht die Geschwindigkeit von 45 km/h Nutzung des Fahrrads bergab oder auf ebenem Untergrund mit voller oder unbeladener Ladung hinzugefügt.

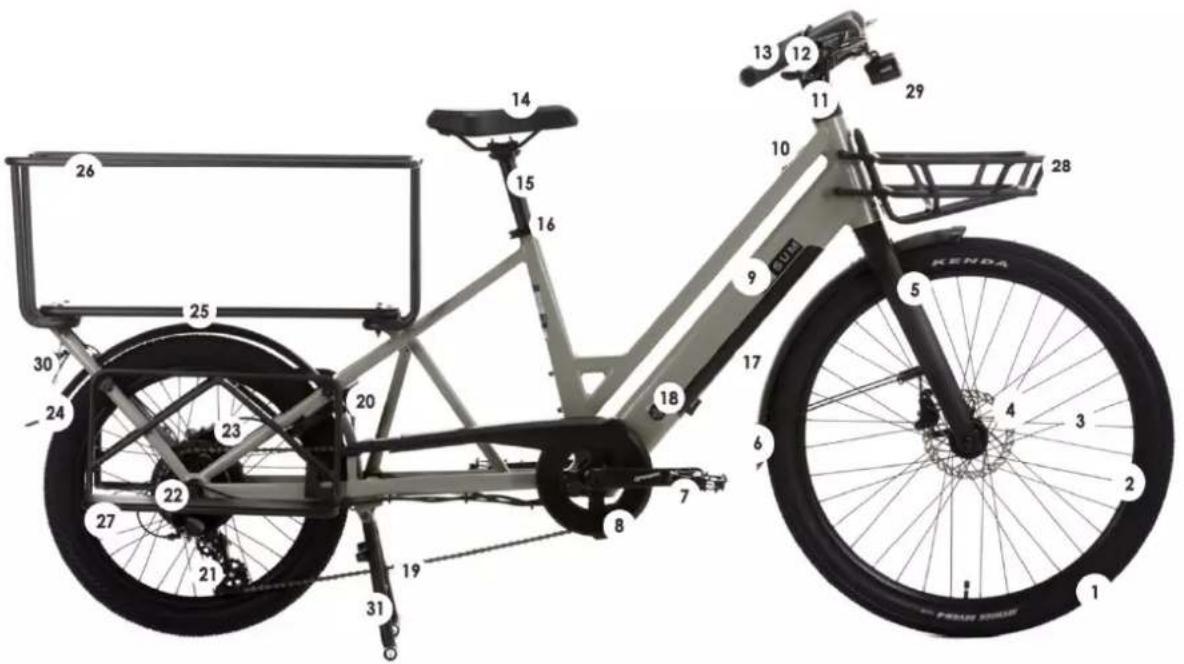

Struktur der unterstützten Fahrräder elektrisch

Struktur des ALPA E-Bikes

1. Abdeckung und Innenrohr
2. Kreis
3. Strahlen
   Scheibenbremse vorne
4. Gabel
5. Kotflügel Vorderseite
6. Pedale
7. Kurbelgarnitur und Kurbel
   9.LCD-Anzeige
8. Rahmen
9. Lenker und Vorbau
10. Bremshebel
11. Knöpfe
12. Sattel
13. Ruderboot Sattel

14. Kragen Sattel

15. Batterie Rektor

16. Sperren sperren / entsperren Schlagzeug
17. Kette
18. Blockieren Diebstahlschutz
19. Umwerfer Rückseite
20. Motor Rückseite
    Scheibenbremse hinten
21. Kotflügel Rückseite
22. Staffelei

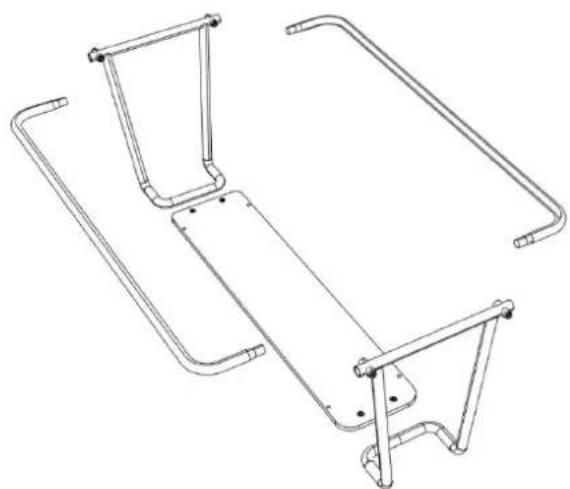

23. Gepäckträger Rückseite
24. Fußhocker
25. Gepäckträger Vorderseite
26. Scheinwerfer
27. Rücklicht
28. Ladeplan für Dachträger Rückseite

Erster Gebrauch, Anpassungen

Start des Sicherheitselemente

Beleuchtung

Im Lieferumfang sind Leuchten enthalten, bestehend aus zwei Reflektoren (ein weißer im Vorderscheinwerfer und einer roter am hinteren Kotflügel befestigt), einem Frontscheinwerfer, einem Rücklicht und zwei weiteren orangefarbenen Reflektoren, die zwischen den Speichen der Räder positioniert sind. Durch die reflektierenden Reifen sind Sie von der Seite besser sichtbar.

Die Beleuchtungsanlage ist ein Sicherheitswerkzeug am Fahrrad und muss unbedingt vorhanden sein. Überprüfen Sie die ordnungsgemäße Funktion der Beleuchtungsanlage, bevor Sie das Fahrrad auf der Straße benutzen.

Vorderlicht

Das Vorderlicht geht an direkt von dem zeigt an. Sehen Der Kapitel „Anzeige“ in Seiten folgende.

Rücklicht

Die Laterne hinten aktiviert direkt von dem zeigt an. Sehen Der Kapitel „Anzeige“ in Seiten folgende.

Türklingel

Am Lenker befindet sich eine Klingel. Dadurch sind Sie bis zu 50 m weit hörbar.

Die Klingel ist ein Fahrrad-Sicherheitswerkzeug und muss unbedingt am Lenker vorhanden sein.

Verwendung eines Helms

Für eine sichere Nutzung wird die Verwendung eines Helms dringend empfohlen. Dies gewährleistet eine Verringerung des Kopftraumas im Falle eines Sturzes.

Hinweis: Für Kinder unter 14 Jahren besteht Helmpflicht, unabhängig davon, ob es sich um Radfahrer oder Beifahrer handelt.

Für weitere Informationen wenden Sie sich an Ihren Händler.

Sattel- und Lenkerverstellung

Es ist wichtig, das Fahrrad an Ihre Körpergröße anzupassen.

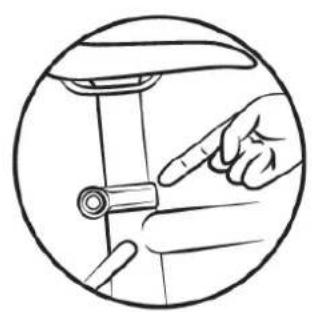

Sattel

Öffnen Sie das Schnellspannsystem (siehe Abschnitt „Reifen“ für die Vorgehensweise zur Verwendung des Schnellspanners).

Beim Einstellen des Sattels in die unterste Position ist darauf zu achten, dass er keine Bauteile des Fahrrads, wie zum Beispiel den Rahmen, berührt. Überschreiten Sie außerdem nicht den minimalen Referenzpunkt für das Einsetzen der Sattelstütze. Dieser Bezugspunkt darf während der Fahrt mit dem Fahrrad niemals sichtbar sein.

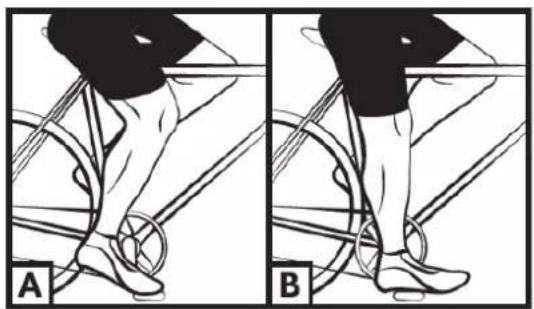

Um die richtige Sattelhöhe zu überprüfen, sitzen Sie mit ausgestreckten Beinen und der Ferse auf dem Pedal (Abb. B). Beim Treten ist das Knie leicht gebeugt und der Fuß befindet sich in der Tiefstellung (Abb. A).

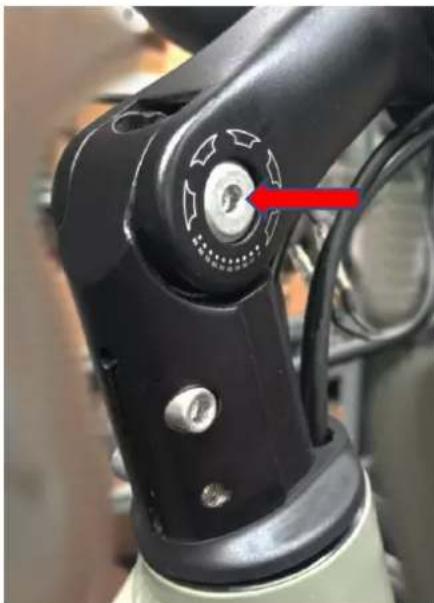

Das Fahrrad ist mit einem Vorbau ausgestattet Lenker genannt „Aheadset“, das können Sie regulär die Höhe des Lenkers erhöht oder subtrahiert Der Einstellringe setzt Zwischen der Angriff Lenker und Lager Vorgesetzter des Lenkung.

Die Neigung der Säule dürfen sein angepasst Schauspielkunst auf der Leben angegeben im nebenstehenden Bild.

Es wird empfohlen, dies durchführen zu lassen diese Eingriffe durch einen Techniker qualifiziert.

Sichergehen dass der Lenker Ist aufrecht zur Achse von dem Rad vorne.

ACHTUNG: Der Lenker dürfen beeinflussen negativ die Reaktionszeit des Radfahrers beim Bremsen und Kurvenfahren.

Überprüfen Sie regelmäßig den Reifendruck. Die Nutzung des Fahrrads mit zu geringem oder zu hohem Reifendruck kann die Leistung beeinträchtigen, zu vorzeitigem Verschleiß führen, die Reichweite verringern oder das Unfallrisiko erhöhen.

Wenn an einem Reifen deutliche Abnutzung oder ein Schnitt erkennbar ist, ersetzen Sie ihn bitte vor der Fahrt mit dem Fahrrad. Der Hersteller gibt auf der Seitenwand des Reifens und in der folgenden Tabelle einen Druckbereich an. Der Druck muss dem Gewicht des Fahrers angepasst werden.

				Druck
Modell	Fahrradgröße	Zimmergröße aus Luft	Reifengröße	PSI	Bar
Stadtfracht	20"	20 x 2,25	20 x 2,25	30 – 50	2,0 – 3,5
	27,5"	27,5 x 2,20	27,5 x 2,20	40 - 65	2,8 – 4,5

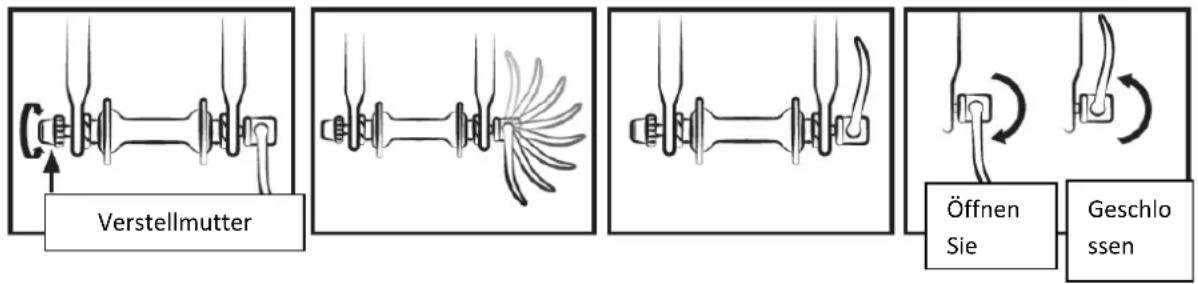

Methode zur Ermittlung der korrekten Einstellung der Schnellspannmechanismen (Rad- und Sattelmanschette)

Schnellspanngeräte sind für die Handbedienung konzipiert. Benutzen Sie niemals die Schnellverschlusswerkzeuge, um den Mechanismus zu verriegeln oder zu entriegeln, um ihn nicht zu beschädigen.

Um die Spannkraft der Radachse einzustellen, muss die Spannmutter verwendet werden und nicht der Schnellspannhebel. Wenn Sie den Hebel mit minimalem Handdruck betätigen können, ist er nicht fest genug. Daher ist es notwendig, die Einstellmutter festzuziehen. Das Schnellspannsystem sollte die Gabelfüße markieren, wenn es in der verriegelten Position geschlossen ist.

Überprüfen Sie nach jeder Einstellposition die korrekte Zentrierung des Vorderrads in Bezug auf die Gabel. Um die Schnellverriegelungsmechanismen einzustellen, zu schließen und zu öffnen, wenden Sie die folgende Methode an:

Bremseinstellung

Überprüfen Sie vor jedem Gebrauch, ob die Vorder- und Hinterradbremse ordnungsgemäß funktioniert. Der rechte Hebel aktiviert die Hinterradbremse. Der linke Hebel aktiviert die Vorderradbremse.

Es wird empfohlen, die Bremskraft etwa 60/40 zwischen Vorder- und Hinterrad zu verteilen. Der Bremshebel darf nicht mit dem Lenker in Berührung kommen und die Hüllen dürfen keine engen Kurven durchlaufen, um sicherzustellen, dass die Kabel ohne die geringste Reibung gleiten. Beschädigte, ausgefranste oder rostige Kabel müssen umgehend ausgetauscht werden.

Hinweis:

• Bei regnerischem oder nassem Wetter verlängern sich die Bremswege. In diesen Situationen empfiehlt es sich, früher zu bremsen.
• Bei Kurvenfahrten und beim Bremsen kann der Lenker einen negativen Einfluss auf die Reaktionszeit des Fahrers haben.
• Berühren Sie die Scheibenbremsen nicht, nachdem Sie das Bremssystem des Tretunterstützungsfahrrads intensiv genutzt haben, da Sie sich sonst verbrennen könnten.

Einstellung hydraulischer Scheibenbremsen

Die Bremsbeläge üben Druck auf eine in der Radnabe befestigte Scheibe aus. Die Intensität des Drucks wird durch einen Bremshebel mit Flüssigkeit über den über den Wasserschlauch ausgeübten Druck reguliert. Betätigen Sie den Bremshebel nicht, wenn das Rad vom Rahmen oder der Gabel gelöst ist.

Um die Halterung der automatischen Scheibenbremse auszurichten, lösen Sie die Befestigungsschraube aus der Halterung der Bremshalterung.

Bremsen Sie mit dem entsprechenden Bremshebel (der Bremsbügel ist richtig positioniert) und halten Sie den Bremsgriff in dieser Position, indem Sie die Befestigungsschrauben des Bügelhalters festziehen.

Überprüfen Sie, ob der Innenbelag (im Radinneren) 0,2–0,4 mm von der Scheibe entfernt ist. Wenn dies nicht der Fall ist und Sie mit diesem Vorgang nicht vertraut sind, wenden Sie sich an einen qualifizierten Techniker.

Es wird empfohlen, niemals Öl oder Schmiermittel auf die Bremsscheibe oder die Beläge zu schütten (z. B. bei der Wartung der Kette oder des Umwerfers). In diesem Fall sollten die Beläge oder die Scheibe entfettet oder ausgetauscht werden.

Überprüfen Sie die Ausrichtung der Bremsbeläge, indem Sie das Rad drehen, um das Fahrrad auf der Straße zu benutzen.

Scheiben: Das Fahrrad ist mit Scheiben mit einem Durchmesser von 160 mm ausgestattet.

- Die Bremsbeläge sind Standard. Ersetzen Sie sie, wenn der Belag keine Reibungskomponenten mehr aufweist.

Vergessen Sie nicht, dass neue Bremsbeläge eingefahren werden müssen. Das Einfahren erfolgt mit dem Fahrrad für einige Minuten und abwechselnder Betätigung der Bremsen zwischen abrupten Stopps und leichtem Bremsen.

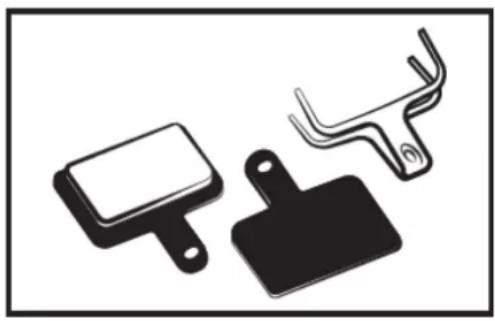

Bremsbeläge austauschen

das Rad ab und entfernen Sie die alten Pads von dem Bremssattel. Platzieren Sie die neuen Pads im so festklemmen, dass die Flächen Bremsen berühren sich. Berühren Sie keine Oberflächen Bremsen. Legen Sie die Pads ein einer nach dem anderen im Zange Bremse.

Radverschleiß

Wie jedes Verschleißteil muss auch die Felge regelmäßig überprüft werden. Der Reifen kann schwächer werden und brechen, was dazu führen kann, dass Sie die Kontrolle verlieren oder stürzen.

Hinweis: Es ist wichtig, den Verschleißzustand der Felgen zu überprüfen. Eine beschädigte Felge kann gefährlich sein und muss ersetzt werden.

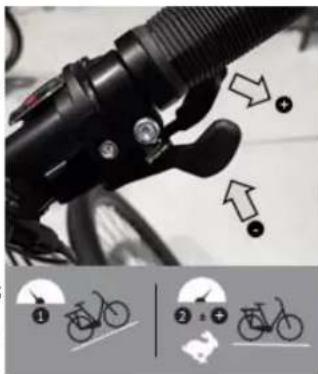

Anpassung des Gangschaltsystems

Das Fahrrad hat unterschiedliche Geschwindigkeiten austauschbar manuell mit Kettenschaltung hinten. Achtung, treten Sie nicht in die Pedale niemals rückwärts während Die Schalten Sie den Gang ein und üben Sie keine Gewalt aus niemals den Steuerhebel. Benutzen Sie den Griff Mit dem rechten Griff wechseln Sie das hintere Kettenblatt und mit dem linken Griff wechseln Sie das vordere Kettenblatt Schräges kleines Kettenblatt und Ritzel Großartig erleichtern das Treten. Passen Sie das Übersetzungsverhältnis (Zahnkranz / Ritzel) nach Bedarf an Achtung, treten Sie nicht in die Pedale niemals rückwärts während Die Schalten Sie den Gang ein und üben Sie keine Gewalt aus niemals den Steuerhebel. Für eine Verwendung optimales Schaltsystem, ja empfiehlt, den Gangwechsel nur während der Fahrt zu vermeiden intensive Fahrten.

Einstellen der Begrenzungsschrauben des Schaltwerks

Der Bewegungsbereich des Umwerfers dürfen sein mit den Schrauben H und L justiert werden.

Mit der Schraube L können Sie den Grenzwert einstellen überlegen (auf Seite des Ritzels mehr groß).

Wenn ja Lösen Sie die L- Schraube, die Kette ist angebracht mehr zur Außenseite des Ritzels mehr großartig.

Mit der Schraube H können Sie den Grenzwert einstellen niedriger (auf Seite des Ritzels kleiner).

Wenn ja Lösen Sie die Schraube H, die Kette ist positioniert mehr zur Außenseite des Ritzels kleiner.

Diese Aktionen Sie kommen Machen Sie es jeweils eine Vierteldrehung. An jeden Anpassung, sollten Sie Holen Sie sich ein perfektes Ausrichtung Zwischen Kettenrad, Kette und Umwerferrolle hinten.

Riemenscheibenführung

Schaltplan zurück:

Größeres Ritzel

Riemenscheibenführung

Einstellung von dem Stromspannung des Kabel des Umwerfer Rückseite

Zum Anpassen A richtig Ritzel ersetzen, verwenden Sie Der Laufeinsteller am Umwerfer hinten oder am Griff. Das Laufregler Ermöglicht die Einstellung der Spannung und Position des Schaltkabels korrekt Der Umwerfer basierend auf Geschwindigkeit Wahl.

Einstellung von dem Kette

dein Fahrrad ist mit einem ausgestattet Umwerfer Rückseite Draußen spannt sich die Kette automatisch.

Um die Kette auszutauschen

Da neue Ketten meist mit zu vielen Gliedern verkauft werden, besteht der erste Schritt darin, sie auf die richtige Länge zu kürzen. Die sicherste Methode besteht darin, die Anzahl der Glieder der alten Kette zu zählen, um die neue Kette anzupassen. Um die alte Kette zu montieren, schieben Sie sie einfach ab (entfernen Sie eine Niete).

Nach dem Entfernen muss das neue montiert werden. Dazu müssen Sie es um die Kurbelgarnitur der Pedale und das hintere Kettenrad herumführen, damit es richtig mit den anderen Elementen des Getriebes verbunden ist. Zum Schließen der Kette empfiehlt sich die Verwendung einer Schnellkupplung. Dies dient als weibliches Glied, das zwischen die beiden männlichen Glieder passt. Die Schnellkupplung erleichtert außerdem die Demontage der Kette zum Reinigen.

Um zu überprüfen, ob die Länge der Kette stimmt, ist es notwendig, sie auf das kleine Ritzel und auf das große Kettenblatt zu legen. In dieser Konfiguration muss die virtuelle Linie zwischen der Hinterradnabe und der Achse des unteren Umwerferritzels vertikal sein.

Ersatz Pedale

Um die Pedale auszutauschen, identifizieren Sie sie durch den Brief angegeben auf ihnen. as rechte Pedal ist angegeben mit dem „R“ (Rechts) und dem linken Pedal mit dem „L“ (Links). Drehen das Pedal R in die Richtung Zeit, es einzustellen auf der Kurbel. Drehen das Pedal L in die Richtung gegen den Uhrzeigersinn

Rad und Motor

Nach Der Erste Monatlicher Nutzung empfiehlt es sich, die Radien zu begrenzen die Auswirkungen der Motortraktion auf der Rad hinten. Beim Starten des Motors könnte es passieren warnen A leichtes Geräusch. Dieses Geräusch ist seitdem normal Der Motor startet und unterstützt das Treten. Das dürfen werden stärker, wenn sie maximal beansprucht werden.

Wartung

Dieses Fahrrad muss sein einem unterworfen Wartung regulär beides aus Sicherheitsgründen und seine Lebensdauer zu verlängern. Es ist wichtig überprüfen regelmäßig Der Elemente Mechanik sorgt für Austausch des Stücke abgenutzt oder was gegenwärtig Gebrauchsspuren.

Im Moment von dem Der Austausch einer Komponente ist wichtig verwenden des Stücke Originale zum Schutz von Leistung und Zuverlässigkeit von dem Fahrrad. Bitte verwenden Sie Ersatzteile dafür geeignet Das betrachten Der Reifen, Schläuche, die Übertragungselemente und i verschieden Elemente des Systems Bremsen.

ACHTUNG: Entfernen Sie immer den Akku, bevor Sie ihn austauschen.

Reinigung

Um Korrosion zu vermeiden von dem Fahrrad, es ist notwendig Spülen Sie es aus Regelmäßig mit frischem Wasser, insbesondere wenn dies der Fall war ausgesetzt zu Meerwasser.

Die Reinigung muss sein mit einem gemacht Schwamm, eins Pfanne mit Wasser warm und ein Strahl Wasser (drucklos).

EMPFEHLUNG : Achten Sie besonders darauf, kein Wassersprühgerät mit hohem Druck zu verwenden.

Schmierung

Schmierung ist bei verschiedenen unerlässlich. Komponenten Das in Bewegung sind, um Korrosion zu vermeiden. Kette regelmäßig ölen, bürsten Die Kettenräder und Kurbelgarnituren, eingefügt regelmäßig manche tropfen aus Öl In Hüllen des Kabel des Bremsen und Umwerfer.

Wir empfehlen, mit dem Reinigen und Trocknen zu beginnen des zu schmierende Gegenstände. Für die Andere Komponenten muss Fett verwenden.

Es wird empfohlen, es zu verwenden des Öls Speziell für die Kette und den Umwerfer. Für die Andere Komponenten muss Fett verwenden.

Schecks regulär

Die Verschärfung von dem Schrauben und Muttern : Hebel, Kurbel , Pedale , Säulen . Die anzuwendenden Anzugsdrehmomente sind die folgenden :

KOMPONENTEN	EMPFOHLENES DREHMOMENT (Nm)	BESONDERE INDIKATIONEN
Pedale an Kurbeln	10 – 15	Schmieren Sie die Gewinde
Kurbel an der Kurbelgarnitur	18 – 20	Schmieren Sie die Gewinde
Lenksäulenklemmung	9 – 10
Anziehen des Steuersatzes	4 – 5
Bremshebel	6 – 8
Bremshalterungen	6 – 8
Sattel auf Sattelstütze	20 – 22
Sitzklemme	---	Schnelles Anziehen
Rad	30	Oder Schnellspanner

Die weiteren Anzugsdrehmomente hängen von der Größe der Muttern ab: M4: 2,5 bis 4,0 Nm, M5: 4,0 bis 6,0 Nm, M6: 6,0 bis 7,5 Nm. Ziehen Sie die Schrauben entsprechend dem erforderlichen Drehmoment an.

Überprüfen Sie regelmäßig die Reifen: Abnutzung, Schnitte, Risse, Kratzer. Tauschen Sie den Reifen bei Bedarf aus. Überprüfen Sie die Felgen auf übermäßigen Verschleiß, Verformung, Beulen, Risse usw.

Überarbeitungen

Um Sicherheit und Halt zu gewährleisten Die Komponenten in einem Gutschein Arbeitszustand, das Pedalfahrrad Assistent muss sein kontrolliert regelmäßig von Ihrem Händler. Plus die Wartung von dem Fahrrad muss sein ausgetragen regelmäßig durch einen Techniker qualifiziert.

Erstinspektion: 1 Monat oder nach 150 km:

• Überprüfung des festen Sitzes der Elemente: Kurbel, Rad, Leistung, Pedale, Lenker, Sattelklemme,
• Überprüfung der Funktionsfähigkeit des Getriebes,
  • Kontrolle und Einstellung der Bremsen,
  • Raddruck und/oder Ausrichtung.
• Reifendruck

Jedes Jahr oder 2000 km:

• Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen).
• Überprüfung der Funktion der elektrischen Unterstützung,
  • Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale),
• Überprüfung der Kabel (Bremsen, Umwerfer, Federung) oder hydraulischen Bremsauspuffrohre,
  • Raddruck und/oder Ausrichtung.
• Reifendruck

Alle 3 Jahre oder 6000 km:

• Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen).
  • Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale),
• Überprüfung der Kabel (Bremsen, Umwerfer, Federung oder hydraulische Bremsauspuffrohre),
  • Getriebeaustausch (Kette, Freilauf, Kurbelgarnitur),
• Überprüfung der Funktion der elektrischen Unterstützung,
• Reifenwechsel,
• Radverschleiß prüfen (Speichen, Felge).
• Speichendruck und/oder Achsvermessung,
• Bremsbeläge oder Beläge austauschen,
• Überprüfung der Funktion der elektrischen Unterstützung,
• Überprüfung der elektrischen Funktionen.

Tretunterstützung und Batterie

Der Fahrer muss die Pedale nach vorne drehen, um von der motorisierten Unterstützung zu profitieren. Dies ist ein wichtiger Sicherheitsaspekt. Dieses Elektrofahrrad bietet motorische Unterstützung bis zu einer Geschwindigkeit von 25 km/h. Darüber hinaus wird der Motor abgewürgt. Es ist möglich, schneller zu fahren, aber mit mehr Kraftaufwand und ohne elektrische Unterstützung.

Der Motor läuft erst, wenn die Kurbelgarnitur eine volle Umdrehung gedreht wurde. Diese Funktion schützt den Motor und die Steuerung und verlängert die Lebensdauer der elektrischen Komponenten.

Tretunterstützung

Die Einstellungen und Informationen können direkt auf dem am Lenker befindlichen Display angepasst werden.

Hinweis: Bitte schalten Sie den Hauptschalter am Akku aus, wenn Sie nicht mehr fahren. Dadurch wird Batteriestrom gespart.

Anzeige

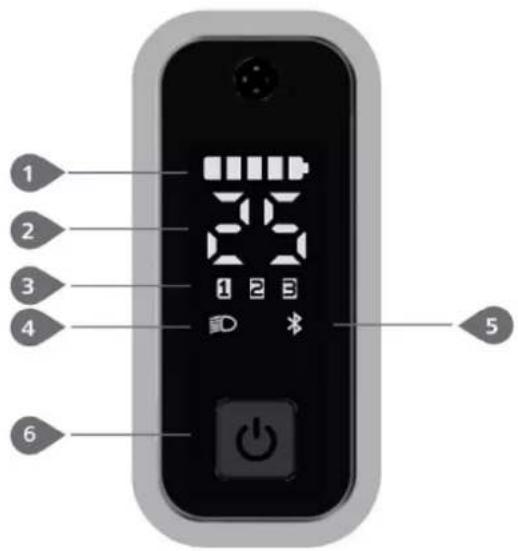

Unten finden Sie die Präsentation von dem Eigenschaften und Götter Befehle bezogen auf die Anzeige:

1 Indikator Kapazität von dem Schlagzeug
2 Geschwindigkeitsanzeige
3 Indikator Grad der Unterstützung
4 Indikator Ein- / Ausschalten Beleuchtung
5 Bluetooth- Anzeige
6 Ein-/Aus -Taste, Aktivierung Befehle

An / aus Schalter

Halten festgehalten (S, S) auf dem Display, um das System zu aktivieren.

Halten festgehalten (S, S) auf dem Display, um das System auszuschalten.

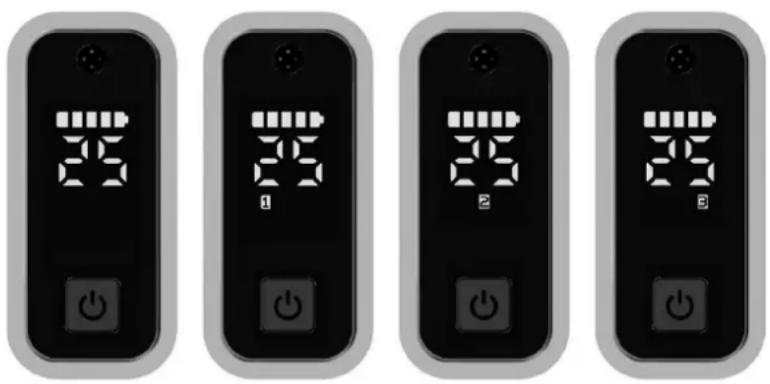

Auswahl des Grad der Unterstützung

Wenn das Display eingeschaltet ist, drücken Sie die Taste (<0,5 s), um

Leistungsunterstützungsstufe umzuschalten. Die niedrigste Stufe ist 1, die höchste Stufe ist 3. Wenn die Stufenanzeige leuchtet Servo lässt sich nicht einschalten, Es gibt keine Servounterstützung.

Hinweise : Nutzen Sie die Unterstützung der Stufe 3 ausschließlich wenn das Fahrrad voll ist laden.

Doppelklicken Sie auf die Schaltfläche, um die beleuchtung einzuschalten.

Mach es noch einmal Doppelklicken Sie auf die Schaltfläche für die Beleuchtung auszuschalten.

Notiz: Das Display ist ausgestattet innerhalb eines Sensors Dämmerung reagiert empfindlich auf Änderungen der Lichtintensität und ermöglicht so das Ein- und Ausschalten der Beleuchtung autonom im Allgemeinen.

Und überhaupt möglich Gesetz manuell Drücken der Taste zum Ein- und Ausschalten.

Indikation von dem Kapazität von dem Schlagzeug

Die Kapazität von dem Der Akku wird mit 5 Stufen angezeigt. Wenn der niedrigste Füllstandsindikator blitzt

es bedeutet dass die Batterie muss sein geladen. Die Kapazität von dem Batterie wird wie folgt angezeigt:

Bar	Ladezustand	Ladesymbol
5	80%-100%
4	60%-80%
3	40%-60%
2	20%-40%
1	5%-20%
1 blinkt	<5%

Bluetooth- Funktion

Diese Anzeige kann Schnittstelle mit der dedizierten App „ BAFANG Go “ durch Bluetooth, es ist möglich Laden Sie die Anwendung für Android- und iOS -Systeme herunter und fahren Sie mit der Verbindung fort.

UND begabtes von dem OTA- Funktion zum Aktualisieren die Firmware automatisch des Displays.

Die Verwendung der betreffenden Anwendung ist möglich Sehen Sie sich die wichtigsten auf Ihrem Smartphone an Systemdaten, Werte gleichzeitig von dem Fahrrad und anders Anzeige- und Nutzungsanpassungen.

Nachfolgend finden Sie die Liste der Daten zugänglich angezeigt durch die App:

NEIN.	Funktion	NEIN.	Funktion
1	Geschwindigkeit	8	Ausrichten
2	Grad der Unterstützung	9	Schlagen Herz
3	Schlagzeug	10	Kalorien
4	Aktuell	11	Sensorsignal
5	Zustand der Lichter	12	Information auf der Schlagzeug
6	Reise	13	Information des System
7	ODO	14	Fehlercode

DEFINITION DES FEHLERCODES

Code	Ursache	Nabenmotorsystem
„05“	Gashebel nicht in Position	1. Überprüfen Sie , ob der Gashebel in der richtigen Position ist2. Überprüfen Sie , ob die Kabel Gashebel angeschlossen ist richtig oder wenn die Das Kabel ( Gashebel zum Controller ) ist beschädigt .3. Fehlerbehebung für das Teil defekt :1) Ersetzen das Beschleuniger2) Ersetzen Der Controller
„07“	Systemüberspannungsschutz	1. Überprüfen Sie die Spannung nominal von dem Die Batterie ist die gleiche wie die des Controllers.2. Reparieren Die Probleme von dem Teil defekt :1) Ersetzen Sie die Batterie2) Tauschen Sie den Controller aus
„08“	Das Hallsignal im Der Motor ist abnormal	1. Prüfen Sie , ob das Motorkabel angeschlossen ist ordnungsgemäß funktioniert oder das Kabel ( Motor zur Steuerung) beschädigt ist .2. Reparieren Die Probleme von dem Teil defekt :1) Ersetzen Sie den Motor2) Tauschen Sie den Controller aus
„09“	Phasendraht Im Motor abnormal	1. Prüfen Sie , ob das Motorkabel angeschlossen ist ordnungsgemäß funktioniert oder das Kabel ( Motor zur Steuerung) beschädigt ist .2. Reparieren Die Probleme von dem Teil defekt :1) Ersetzen Sie den Motor2) Tauschen Sie den Controller aus
„10“	Übertemperaturschutz des Motors( Tritt nur auf , wenn Der Der Motor ist mit einem Sensor ausgestattet Temperatur .)	1. Wenn Sie längere Zeit fahren , schalten Sie bitte aus Der System und gehen abkühlen Der Motor .2. Wenn Sie nicht oder nur für kurze Zeit fahren , führen Sie eine Fehlerbehebung durch auf das Teil bezogen defekt :1) Ersetzen Der Motor2) Ersetzen Der Controller
„11“	Temperatursensor von Motor abnormal( Tritt nur auf , wenn die Der Motor ist mit einem Sensor ausgestattet Temperatur .)	1. Prüfen Sie , ob das Motorkabel angeschlossen ist ordnungsgemäß funktioniert oder das Kabel ( Motor zur Steuerung) beschädigt ist .2. Reparieren Die Probleme von dem Teil defekt :1) Ersetzen Sie den Motor2) Tauschen Sie den Controller aus
„12“	Regler Stromsensor abnormal	Ersetzen Sie den Controller
„14“	Übertemperaturschutz des Controllers	1. Wenn Sie längere Zeit fahren , schalten Sie das System aus und fahren los dass der Controller es tut cool .2. Wenn nicht Pedal oder ja Nach kurzer Fahrt den Controller austauschen .
"15"	Temperatursensor von Controller abnormal	Ersetzen Sie den Controller
„21“	Geschwindigkeitssensor abnormal	1. Prüfen Sie , ob das Motorkabel angeschlossen ist ordnungsgemäß funktioniert oder das Kabel ( Motor zur Steuerung) beschädigt ist .2. Reparieren Die Probleme von dem Teil defekt :1) Ersetzen Sie den Motor2) Tauschen Sie den Controller aus
„26“	Drehmomentsensor abnormal ( Tritt nur auf , wenn Der Das Antriebssystem ist mit einem Drehmomentsensor ausgestattet . )	1. Überprüfen Sie , ob die Drehmomentsensorkabel ist angeschlossen richtig oder wenn die hohl ( von Sensor zum Regler ) ist beschädigt .2. Fehlerbehebung für das Teil defekt :1) Ersetzen Der Drehmomentsensor2) Ersetzen Der Controller
„30“	Kommunikation abnormal	1. Prüfen Sie , ob das HMI- Kabel angeschlossen ist korrekt angeschlossen ist oder das Kabel ( vom HMI zur Steuerung) beschädigt ist .2. Reparieren Die Probleme von dem Teil defekt :
		1) Tauschen Sie die Steuerung aus, wenn das HMI vorhanden ist Ja schaltet sich aus automatisch nach 20 - sekündiger Anzeige des Fehlercodes.2) Ersetzen die HMI , wenn dies nicht der Fall ist schaltet sich aus automatisch nach 20 - sekündiger Anzeige des Fehlercodes . ( gehen Bei der Buchseite als nächstes )3) Wenn das BEST- Tool verfügbar ist , schließen Sie es an Lesen Sie die Informationen zum HMI und zur Steuerung des HMI und der Steuerung und tauschen Sie das Teil aus die nicht in der Lage ist , die Informationen zu lesen .
„35“	Der Erkennungskreis für 15 V weist einen Fehler auf	Benutzen Die BEST- Tool , Update Der Controller, um zu überprüfen , ob die Problem ist gelöst . Wenn nicht , ändern Sie es Der Controller oder Kontakt Der Lieferant .
„36“	Erkennungsschaltung Taste Anormales EIN/AUS( Tritt nur auf , wenn Der Antriebssystem ist ausgestattet des Kommunikationsprotokolls Bafang CAN.)	1. Wenn Sie weiter drücken Der ON/OFF -Taste , wenn Das HMI schaltet sich ein Es wird ein Fehlercode ausgegeben A Alarm . Loslassen Der Taste und prüfen Sie, ob die Code verschwindet .2. Fehlerbehebung für das Teil defekt :1) Ersetzen das HMI2) Ersetzen Der Controller
„37“	Der WDT (Watch Dog Timer) inDer Controller ist abnormal	Ersetzen Sie den Controller
„42“	Die Entladespannung von dem Batterie ist zu viel niedrig	1. Laden Sie den Akku auf2. Ersetzen Sie die Batterie
„49“	Die Entladespannung von dem einzel Zelle ist zu viel niedrig	1. Laden Sie den Akku auf2. Ersetzen Sie die Batterie
„4C“	Spannungsdifferenz Zwischen einzel Zelle	Ersetzen Sie die Batterie

Schlagzeug

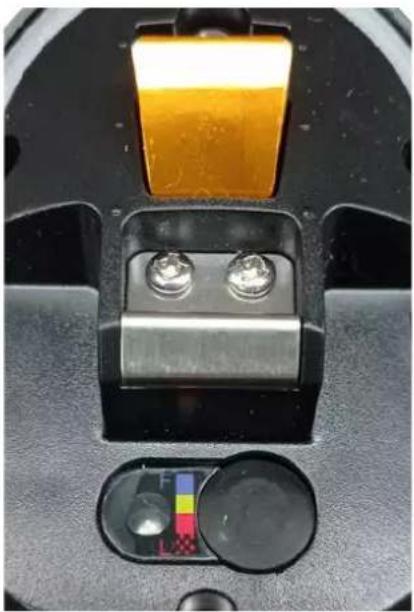

Ablesen des Ladezustandes von dem Schlagzeug

Um den Ladezustand herauszufinden, drücken Sie Sobald die Ladetaste gelegen auf der Teil Vorgesetzter von dem Batterie.

Die 4 LEDs ja leuchten auf, um den füllstandsbasierten Ladevorgang anzuzeigen Korrespondent.

ANZEIGE	LADESTAND
BLAU	100%
GRÜN	75 %
ROT	50 %
Blinkendes Licht	< 25 % müssen aufgeladen werden

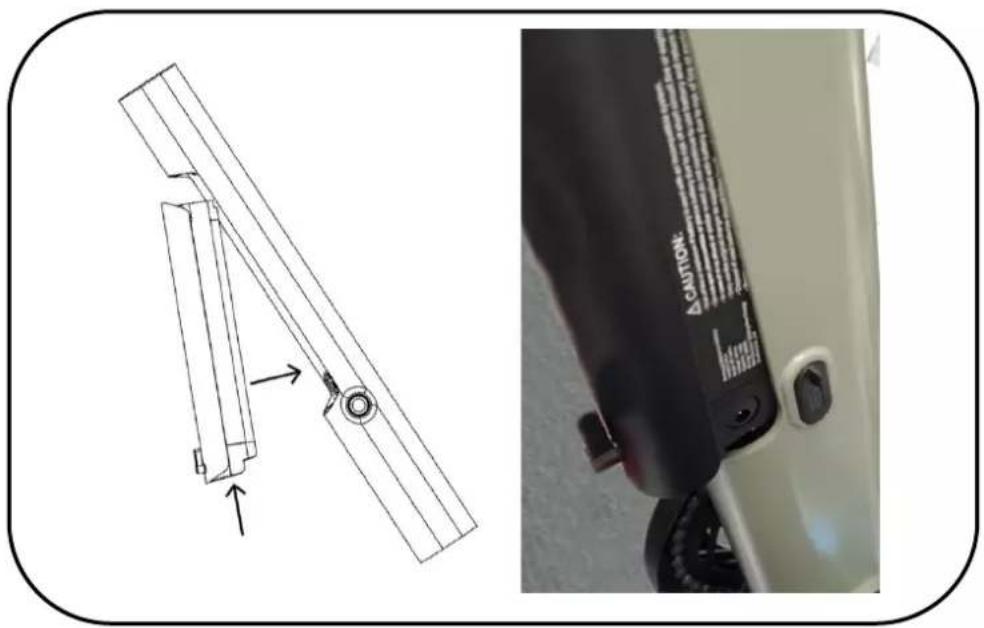

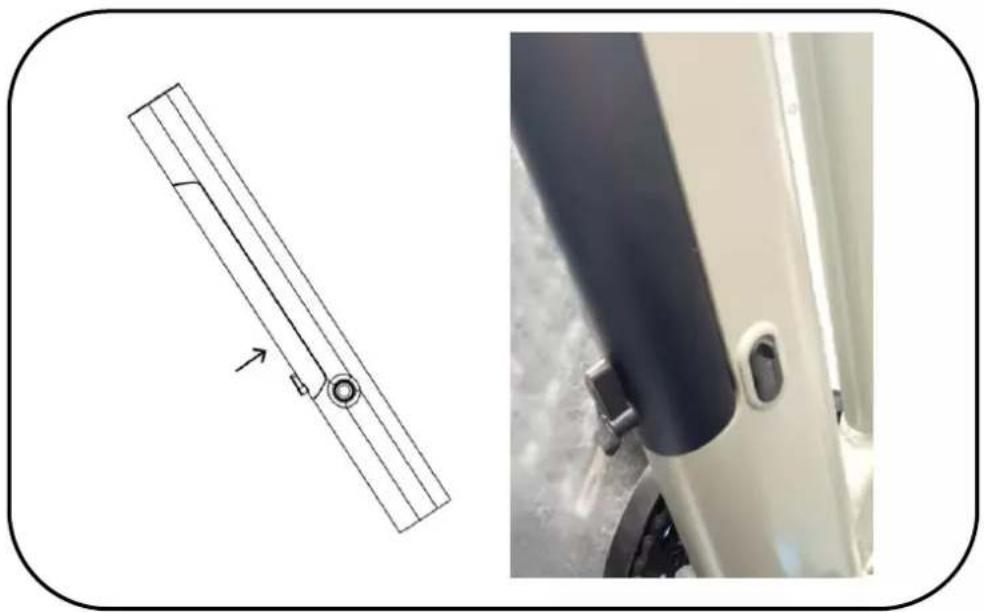

Legen Sie den Akku ein bzw. entfernen Sie ihn

Für eine korrekte Einsetzen der Batterie muss gut ausgestattet sein Im Gehäusefach sicherstellen, dass dass alle Stifte sind korrekt mit der Stütze verbunden Batterie. Achten Sie beim Einschieben des Akkus darauf dass die Batterie Ist vergriffen Im Sperrmechanismus, bevor Sie gehen.

1. Halten Sie die beiden Seiten von dem Batterie, um den Boden zu platzieren von dem Schlagzeug Im Rahmen, stellen Sie sicher Das Hügel bequem auf der Unterstützung niedriger.

1. Drücken Sie auf die Oberseite des Akkus Im Rahmen, bis Sie es hören dass der Akku einrastet. Drehen Sie den Verriegelungshebel, um zu vermeiden, dass die Batterie dürfen fallen.

Um den Akku zu entfernen, gehen Sie wie folgt in umgekehrter Reihenfolge vor:

1. Schlüssel drehen im Schloss, um den ersten Verriegelungsmechanismus zu öffnen der Batterie. Hinweis dass das Teil Vorgesetzter von dem Schlagzeug Ja ein paar weg Zoll vom Rahmen entfernt.
2. Drehen Sie den Begrenzer, um den zweiten Verriegelungsmechanismus zu lösen, und greifen Sie ihn fest die beiden Seiten des Batterie, um sie aus dem Rahmen zu entfernen.

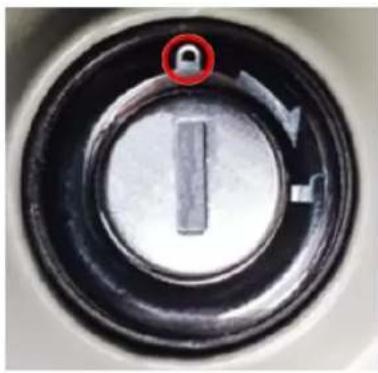

Um den Akku freizugeben Drehen Sie den Schlüssel in Richtung des Entriegelungssymbols gemeldet auf der Sperrklinke (vgl Bild unten), um den Akku zu lösen vergeblich Drehen Sie den Hebel Schwarz Post auf der Batterie.

Um den Akku zu sperren, legen Sie den Akku wieder ein Im sein Fach, drücken Sie das Teil oben, um das Problem zu beheben Im sein Gehäuse, drehen Sie den Schlüssel auf das Vorhängeschloss- Symbol gemeldet auf der Sperrklinke (vgl Bild unten).

ACHTUNG : Denken Sie daran, den Schlüssel abzuziehen und sicher aufzubewahren Nach haben Habe die Batterie entfernt von dem Unterstützung!

Notiz:

Zu vermeiden dass die Batterie haben A Verlust übertrieben von dem ihr nach längerer Nichtbenutzung aufgeladen er kommt in den Standby- Modus versetzt.

Zubehör

Das Modell E-cargo ALPA ist mit verschiedenen funktionellen Zubehörteilen ausgestattet, die die Einsatzmöglichkeiten des Fahrrads im Alltag bereichern.

Nachstehend finden Sie die Montageanleitung für die verschiedenen Zubehörteile, die mit dem Fahrrad geliefert werden.

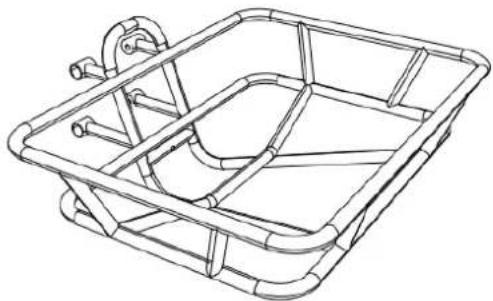

Gepäckablage Vorderseite

Merkmale :

√ Effizient Oberfläche und Tragfähigkeit
√ Max Tragfähigkeit 15 kg erlaubt
√ Praktisch zum Stopfen Verschiedene Objekte Typ

Achtung: Überschreiten Sie die Belastung nicht maximal zulässiges Gewicht von 15 kg

Mitgeliefertes Zubehör zur Montage

CODE		MENGE	KOMPONENT
_01		x4	M5X20
_02		x4	GUMMI-KAPPE

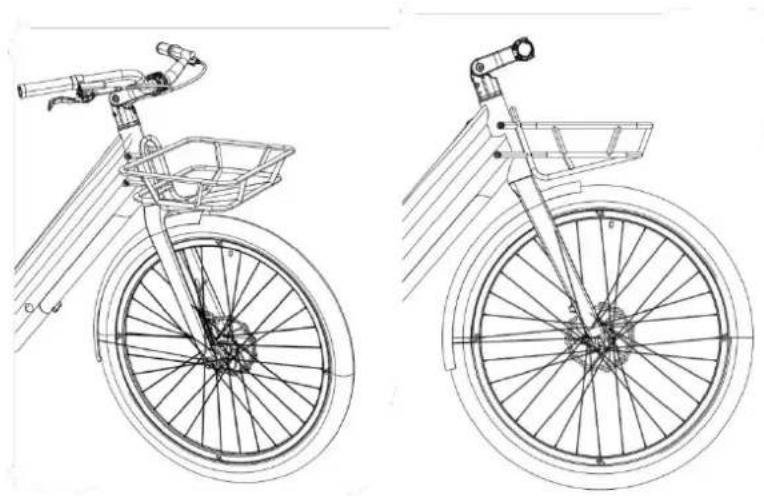

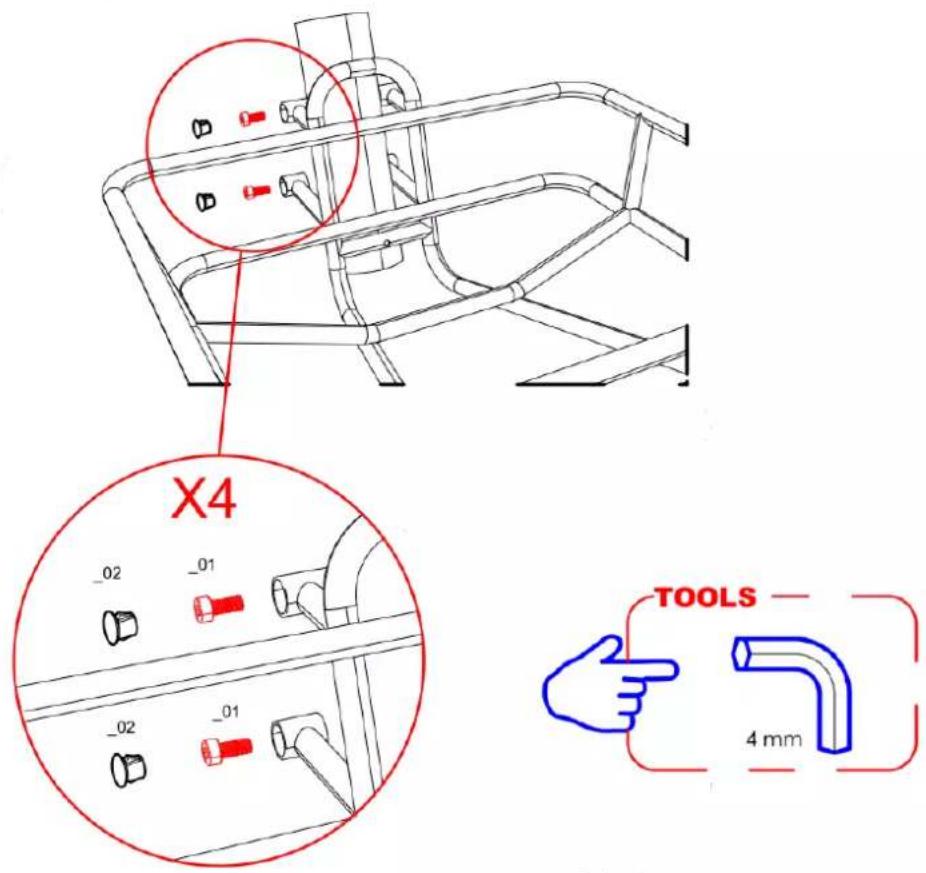

Nachfolgend finden Sie den Montagevorgang:

1- Lösen Sie die Schrauben Bereits montieren auf der Fahrrad und stellen Sie den Gepäckträger auf Vorderseite auf der Rahmen wie abgebildet In Bilder zugrundeliegend.

2- Befestigen Sie den Gepäckträger am Rahmen Verwenden Sie die mitgelieferten Schrauben wie abgebildet In Bilder zugrundeliegend.

Gepäckablage Rückseite

Merkmale :

√ Exzellent Tragfähigkeit
√ Max. Tragfähigkeit 80kg erlaubt
√ Möglichkeit zur Anbringung von zwei Sitzen für den Transport von Kleinkindern (nicht als Zubehör

Achtung : Überschreiten Sie die Belastung nicht maximal zulässiges Gewicht von 80 kg

Mitgeliefertes Zubehör zur Montage

CODE		MENGE	KOMPONENT
_01		x4	M6X50
_02		x4	M5X20
_03		x4	M5X15
_04		x3	M6X20
_05		x4	M5
_06		x8	M6
_07		x4	M5
_08		x4	M6
_09		x4	GUMMI-KAPPE

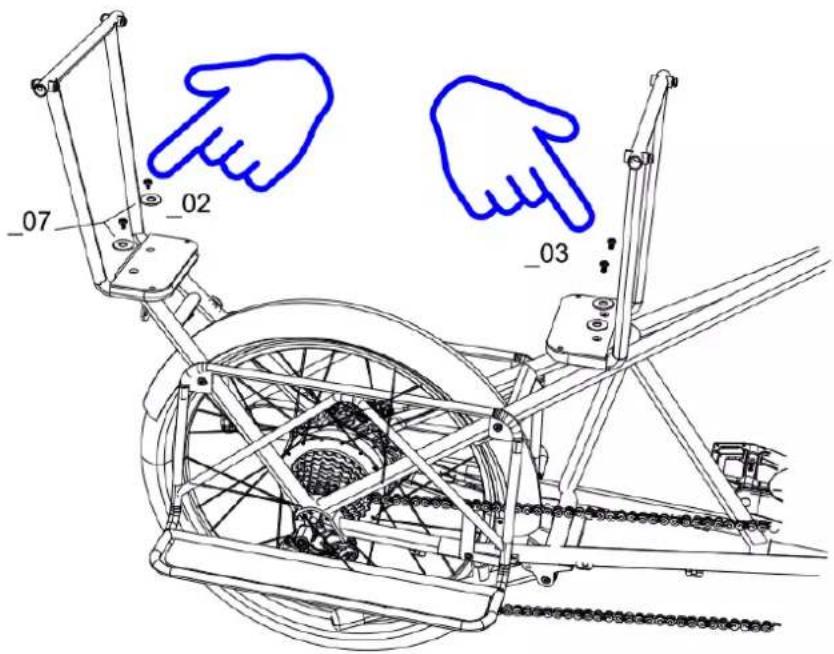

Nachfolgend finden Sie den Montagevorgang :

1- Positionieren Sie die Rackkomponenten hinten am Rahmen als gezeigt In Bilder zugrundeliegend.

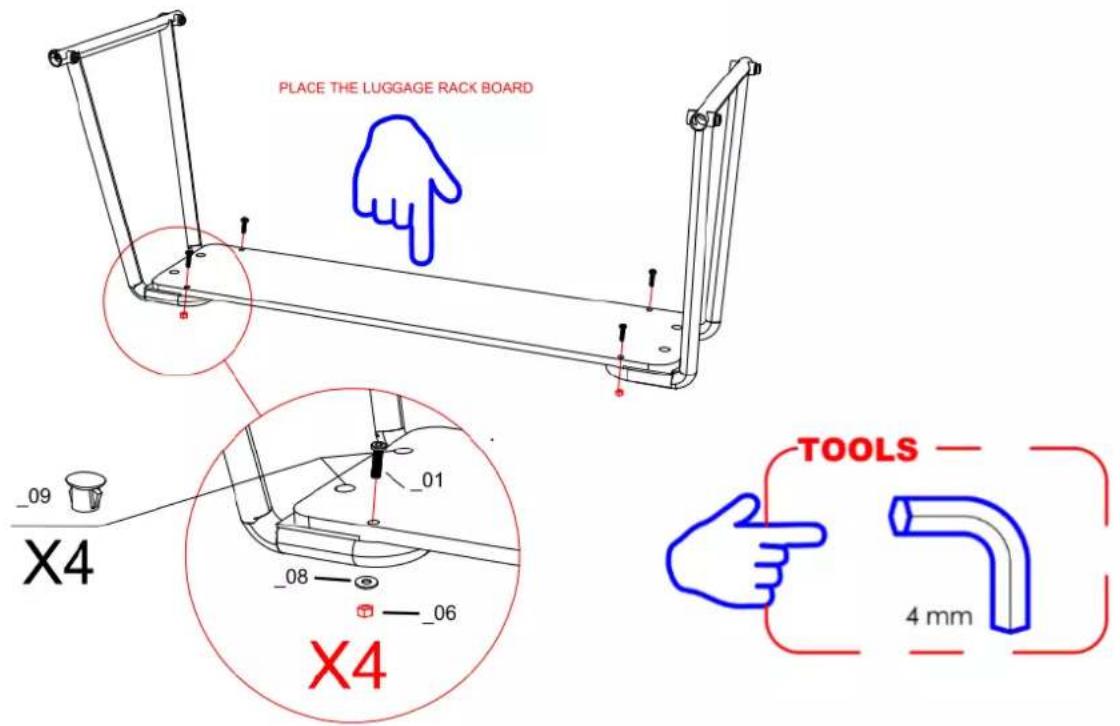

2- Ort in die Hutablage und sichern Sie diese mit die mitgelieferten Schrauben wie abgebildet In Bilder zugrundeliegend.

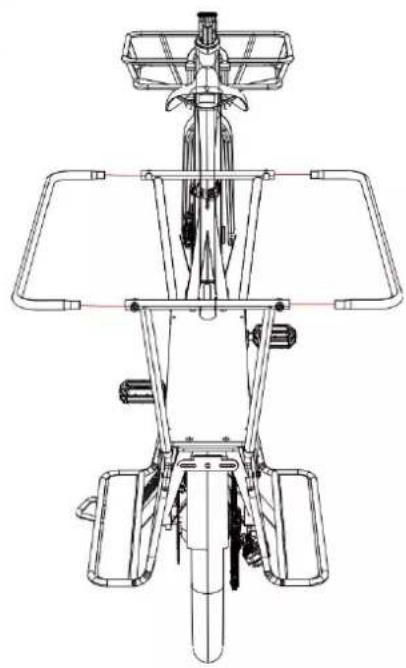

3- Montieren Sie die Seitenstangen und befestigen Sie diese wie abgebildet mit den mitgelieferten Schrauben In Bilder zugrundeliegend

√ Praktisch im Gebrauch
√ Sicher und stabil

Mitgeliefertes Zubehör zur Montage

CODE		MENGE	KOMPONENT
_01		x1	M8X25
_02		x2	M8X15
_03		x2	M8

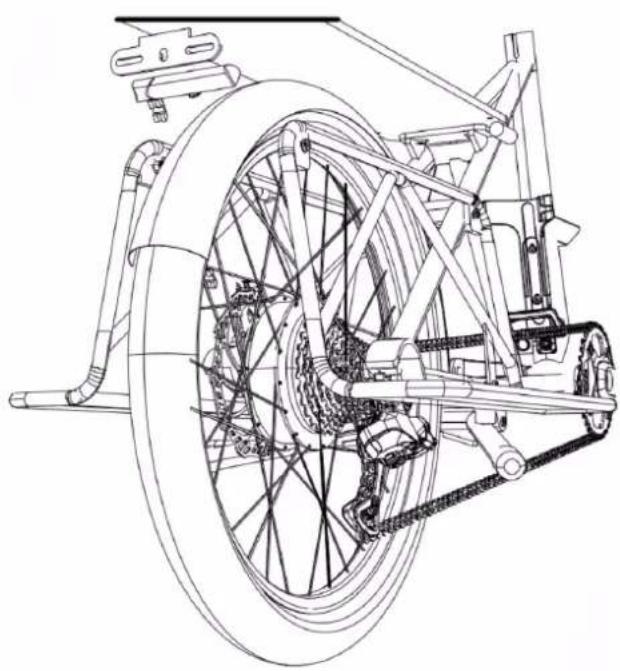

Nachfolgend finden Sie den Montagevorgang :

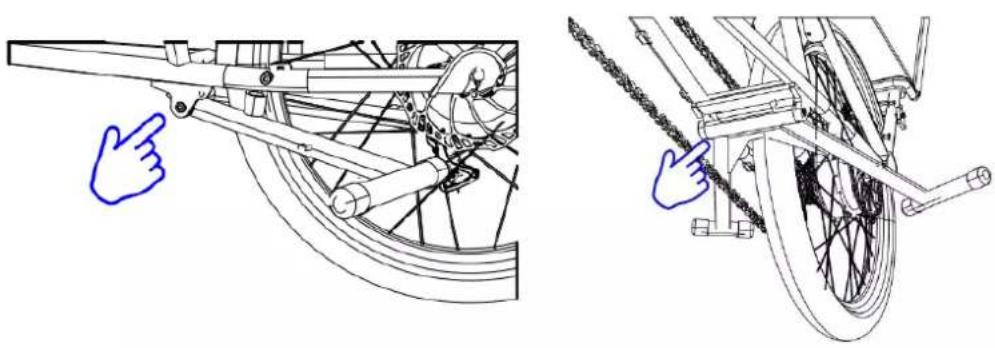

1- Positionieren Sie den Ständer An der Rahmen

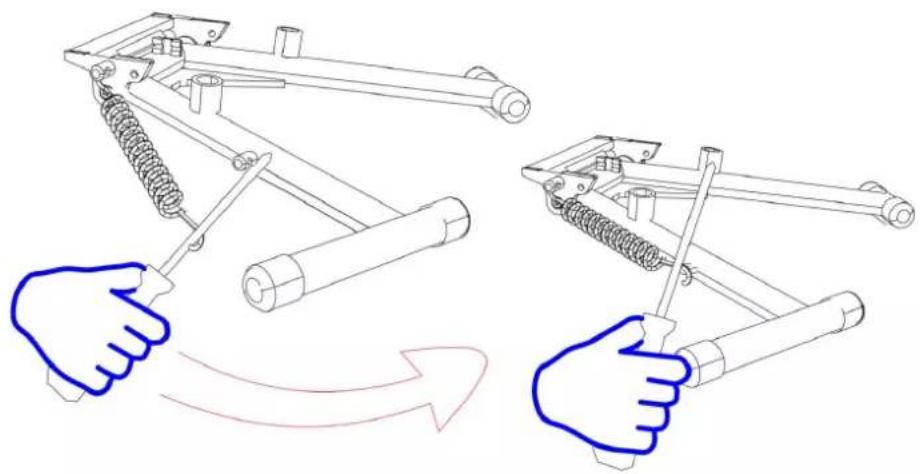

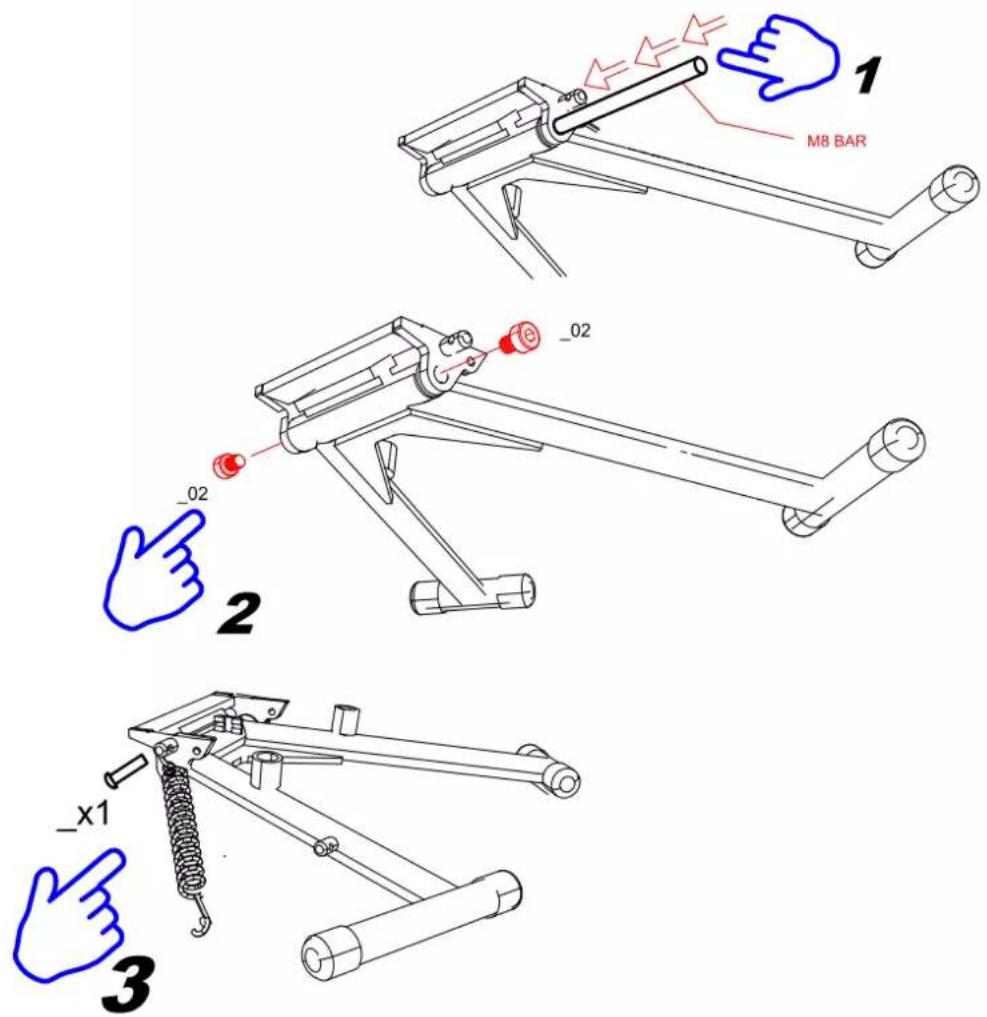

2- Montieren Sie den Ständer, indem Sie die Innenstange einsetzen und wie abgebildet mit den mitgelieferten Schrauben befestigen In Bilder zugrundeliegend

3- Befolgen Sie die Methode beschrieben In Bilder unten, um die Montage abzuschließen.

√ Max. Tragfähigkeit 35 kg zulässig jede Fußstütze

Achtung : Überschreiten Sie die Belastung nicht maximal zulässiges Gewicht von 35 kg

Mitgeliefertes Zubehör zur Montage

CODE		MENGE	KOMPONENT
_01		x6	M5X20
_02		x10	M5
_02		x6	M5

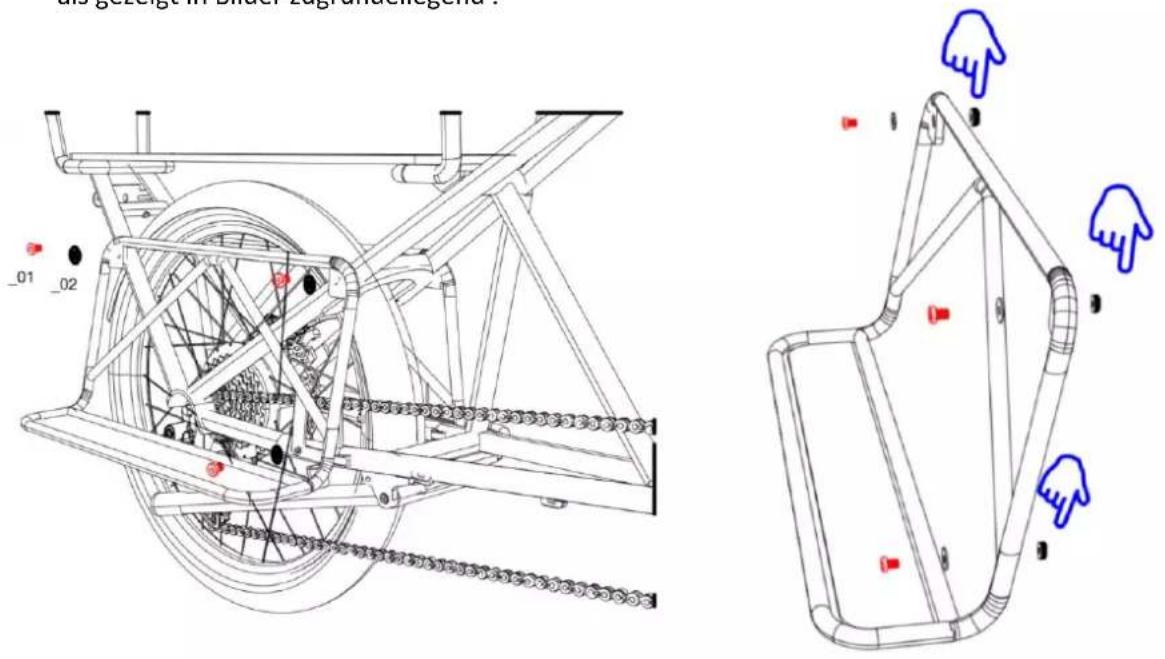

Nachfolgend finden Sie den Montagevorgang :

1- Lösen Sie die Schrauben Bereits montieren auf der Fahrrad, platzieren Sie die Fußraste am Rahmen als gezeigt In Bilder zugrundeliegend.

2- Ort Der Fußstütze und befestigen Sie sie mit die mitgelieferten Schrauben.

Verwendung des Akkuladegerät

Bevor Sie den Akku aufladen, lesen Sie bitte die Bedienungsanleitung und das Ladegeräthandbuch, falls diese mit dem Fahrrad geliefert werden. Bitte beachten Sie auch beim Ladegerät folgende Punkte:

• Beachten Sie die Anweisungen auf dem Etikett des Ladegeräts.
• Benutzen Sie dieses Ladegerät nicht in der Nähe von explosiven Gasen oder ätzenden Substanzen.
• Schütteln Sie das Ladegerät nicht, setzen Sie es keinen Stößen aus und lassen Sie es nicht fallen.
• Schützen Sie das Ladegerät bei Verwendung in Innenräumen stets vor Regen und Feuchtigkeit.

• Die Temperaturtoleranz dieses Ladegeräts liegt zwischen 0 und +40 °C.

- Es ist verboten, das Ladegerät zu zerlegen; Überlassen Sie das Gerät im Falle von Problemen einem qualifizierten Reparaturbetrieb.

- Um Ausfälle zu vermeiden, verwenden Sie ausschließlich das mit dem Elektrofahrrad mitgelieferte Ladegerät. Beachten Sie, dass die Nichteinhaltung dieser Verpflichtung zum Erlöschen der Garantie führt.

- Beim Laden sollten Akku und Ladegerät mindestens 10 cm von der Wand entfernt sein und sich an einem trockenen und belüfteten Ort befinden. Bringen Sie während des Gebrauchs keine Gegenstände in direkten Kontakt mit dem Ladegerät.

- Berühren Sie das Ladegerät während des Ladevorgangs nicht zu lange (Gefahr oberflächlicher Verbrennungen).

- Stellen Sie das Ladegerät an einem stabilen Ort auf.

- Decken Sie das Ladegerät nicht ab, da es sonst während des Ladevorgangs zu einer Überhitzung kommen kann.

• Tauchen Sie das Produkt nicht ein.

- Vermeiden Sie beim Aufladen des Akkus jeglichen Kontakt mit Wasser. Berühren Sie das Ladegerät nicht mit nassen Händen.

- Benutzen Sie das Ladegerät nicht mit beschädigten Netzkabeln oder Steckern. Stellen Sie sicher, dass der Stecker des Ladegeräts ordnungsgemäß mit dem Ladefach verbunden ist.

- Schließen Sie die Ladekontakte nicht mit einem Metallgegenstand kurz.

- Trennen Sie die Stromversorgung, bevor Sie die Kabel in die Batterie einführen oder abklemmen.

- Dieses Batterieladegerät wurde zum Laden von Lithiumbatterien entwickelt. Laden Sie nicht den falschen Akkutyp. Verwenden Sie es nicht mit einer nicht wiederaufladbaren Batterie.

- Das Gerät dürfen sein von volljährigen Kindern verwendet werden mindestens 8 Jahre und von Personen Das Sie besitzen Kapazität körperlich, sensorisch oder geistig eingeschränkter oder mangelnder Erfahrung oder Wissen, wenn sie (oder sie) vorhanden sind korrekt beaufsichtigt werden (e) oder wenn sie es sind bleiben Erträge Kenntnis der Gebrauchsanweisung Betreiben Sie das Gerät in völliger Sicherheit und kennen Sie die Risiken Potenzial Ich bin Zustände illustriert. Kinder müssen das nicht spielen mit das Gerät. Die Reinigung und Wartung durch des Benutzers darf nicht erfolgen sein von unbeaufsichtigten Kindern durchgeführt werden.

- Es ist notwendig Beaufsichtigen Sie Kinder, um sicherzugehen dass sie nicht spielen mit das Gerät

• Außerhalb der Reichweite von Kindern aufbewahren, dieses Produkt ist kein Spielzeug.

- Das externe Flexkabel dieses Produkts kann nicht ersetzt werden; Wenn das Kabel beschädigt ist, empfiehlt es sich, es zu entsorgen.

- Geben Sie das Produkt am Ende seiner Lebensdauer an eine Abfallentsorgungsstelle ab.

Ladevorgang

Wenn ein Griff des Strom vorhanden ist Nachbar Bei der Fahrrad, es ist möglich Laden Sie den Akku auf direkt auf der Fahrrad, ohne es abzunehmen. Die Ladebuchse ist mit einer Kunststoffkappe abgedeckt. Öffnen Sie diese einfach, um den Akku aufzuladen direkt.

Die Entfernung von dem Schlagzeug dürfen sich dort als nützlich erweisen, wo dies nicht möglich ist Ihr Fahrrad verstauen oder wenn Sie sich nicht in der Nähe einer Steckdose befinden.

Hinweis: Der Akku muss an einem belüfteten Ort aufgeladen werden.

Bitte laden Sie den Fahrradakku auf, indem Sie diese Anweisungen befolgen:

• Der Akku kann über eine normale Steckdose aufgeladen werden. Eine Betätigung des Schalters ist nicht erforderlich.
• Stecken Sie den Stecker des Ladegeräts in den Akku und stecken Sie das Netzkabel des Ladegeräts in eine nahegelegene Steckdose.
• Während des Ladevorgangs leuchtet die LED am Ladegerät rot, wenn es ordnungsgemäß funktioniert. Wenn es grün wird, bedeutet dies, dass der Akku aufgeladen wurde.
• Um den Ladevorgang abzuschließen, müssen Sie den Netzstecker und dann den mit der Batterie verbundenen Stecker abziehen. Schließen Sie abschließend den Deckel des Batteriefachs.

Autonomie von dem Schlagzeug

Dieses Elektrofahrrad ist mit einem hochwertigen Li-Ionen- Akku ausgestattet. Li-Ionen- Akkus verfügen über eine Aufladung ohne Memory-Effekt und einen weiten Toleranzbereich von -10 bis +40 °C.

Um eine maximale Batterielebensdauer zu gewährleisten und sie vor Ausfällen zu schützen, befolgen Sie bitte die nachstehenden Nutzungs- und Wartungsanweisungen.

Wartung von dem Schlagzeug

Es wird empfohlen, den Akku nach dem Aufladen 20 bis 30 Minuten ruhen zu lassen, bevor Sie ihn verwenden.

Die Akkulaufzeit hängt von verschiedenen Nutzungsfaktoren ab:

• Die Wahl der Unterstützungsmodalität
• Das Gewicht des Radfahrers
• Die Höhe der Straße
- Reifendruck
- Der Wind
• Die Tretkraft
• Der Beginn und die Häufigkeit von Pausen, Die Außentemperatur

Warnungen und Vorsichtsmaßnahmen

Es wird empfohlen, die Akkus regelmäßig oder nach jedem Gebrauch aufzuladen. Bei diesen Akkus gibt es keinen Memory-Effekt. Um die Lebensdauer zu maximieren, empfehlen wir:

• Vermeiden Sie heiße Umgebungen (ideale Ladetemperatur 20°C)
• Lassen Sie den Akku nach der Fahrt 30 Minuten lang abkühlen

Vorsichtsmaßnahmen für die Verwendung:

• Verwenden Sie den Akku nur für dieses Fahrrad.
• Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Ladegerät.
• Laden Sie den Akku nur an einem gut belüfteten Ort auf.
• Setzen Sie den Akku keinen Wärmequellen aus und laden Sie ihn nicht in der Sonne.
• Zerlegen oder modifizieren Sie das Gehäuse und den im Gehäuse enthaltenen Akku nicht.
• Verbinden Sie die (+) und (-) Pole der Batterie nicht mit einem Metallgegenstand.
• Verschütten Sie keine Flüssigkeit auf der Batterie.
• Benutzen Sie keinen beschädigten Akku.
• Laden Sie den Akku nicht weiter auf, wenn der Ladevorgang nach Ablauf der theoretischen Ladezeit nicht abgeschlossen ist.
• Verwenden Sie den Akku nicht, wenn er einen seltsamen Geruch verströmt, ungewöhnlich warm wird oder der Verdacht besteht, dass er abnormal ist.
• Lassen Sie die Batterie nicht in der Reichweite von Kindern.
• Laden Sie den Akku vor einer längeren Lagerung auf und führen Sie den gleichen Vorgang nach der Lagerung durch.

Batterielebensdauer

Die Akkuleistung kann durch Abnutzung nach vielen Aufladungen beeinträchtigt werden. Dies hängt davon ab, wie das Fahrrad mit Tretunterstützung verwendet wird.

Bringen Sie gebrauchte Batterien zu Ihrem Geschäft oder zu spezialisierten Entsorgungsstellen. Werfen Sie entladene Batterien auf keinen Fall in die Natur.

Wartung von dem Schlagzeug

Um maximale zu gewährleisten Lebensdauer der Batterie und schützen Sie sie vor Ausfällen, ja Bitte folgen. Sie den folgenden Anweisungen: Anweisungen von Nutzung und Wartung:

Wenn Sie bemerken, dass der Ladevorgang sinkt der Akku auf 10 % muss sein bald wieder aufgeladen.

EMPFEHLUNG: Wenn das Fahrrad über einen bestimmten Zeitraum nicht häufig genutzt wird, sollte es jeden Monat aufgeladen werden. Das Batteriegehäuse muss an einem trockenen, sicheren Ort bei einer Temperatur zwischen 5° und 35°C gelagert werden.

Ich benachrichtige:

• Die Batterielebensdauer kann sich bei längerer Lagerung ohne regelmäßiges Aufladen wie oben erwähnt verkürzen.
• Verwenden Sie kein Metall, um zwei Batteriepole direkt zu verbinden, da dies zu einem Kurzschluss führen kann.
• Platzieren Sie die Batterie niemals in der Nähe eines Kamins oder einer anderen Wärmequelle.
• Schütteln Sie den Akku nicht, vermeiden Sie Stöße und Stürze.
• Wenn der Akku aus dem Fahrrad entfernt wird, bewahren Sie ihn außerhalb der Reichweite von Kindern auf, um Unfälle zu vermeiden.
• Es ist verboten, die Batterie zu öffnen.

Verwendung und Wartung des Elektromotors

Unsere Fahrräder mit Tretunterstützung sind so programmiert, dass die elektrische Unterstützung nach einer halben Pedalumdrehung startet.

Benutzen Sie das Fahrrad nicht an überschwemmten Orten oder bei Sturm. Tauchen Sie die elektrischen Komponenten nicht in Wasser, um Schäden zu vermeiden. Vermeiden Sie Stöße gegen den Motor, die ihn beschädigen könnten.

Wartung des Steuergerätes

Es ist sehr wichtig, den Controller entsprechend den folgenden Anweisungen zu pflegen:

- Schützen Sie den Controller vor eindringendem Wasser und tauchen Sie ihn niemals in Wasser ein.

Hinweise: Wenn Sie den Verdacht haben, dass Wasser in das Fach gelangt ist, schalten Sie den Akku sofort aus und fahren Sie ohne Hilfe fort. Ein Neustart ist möglich, sobald der Controller getrocknet ist.

- Schütteln Sie den Controller nicht und setzen Sie ihn keinen Stößen oder Stürzen aus.

Hinweis: Öffnen Sie nicht das Gehäuse des Controllers. Jeder Versuch, das Gehäuse des Controllers zu öffnen, es zu verändern oder anzupassen, führt zum Erlöschen der Garantie. Bitte beauftragen Sie Ihren Händler oder Fachmann mit der Durchführung der Reparaturen.

Jede Änderung der Parameter des elektrischen Managementsystems, insbesondere die Änderung der Geschwindigkeitsbegrenzung, ist ausdrücklich verboten und führt zum Erlöschen der Fahrradgarantie.

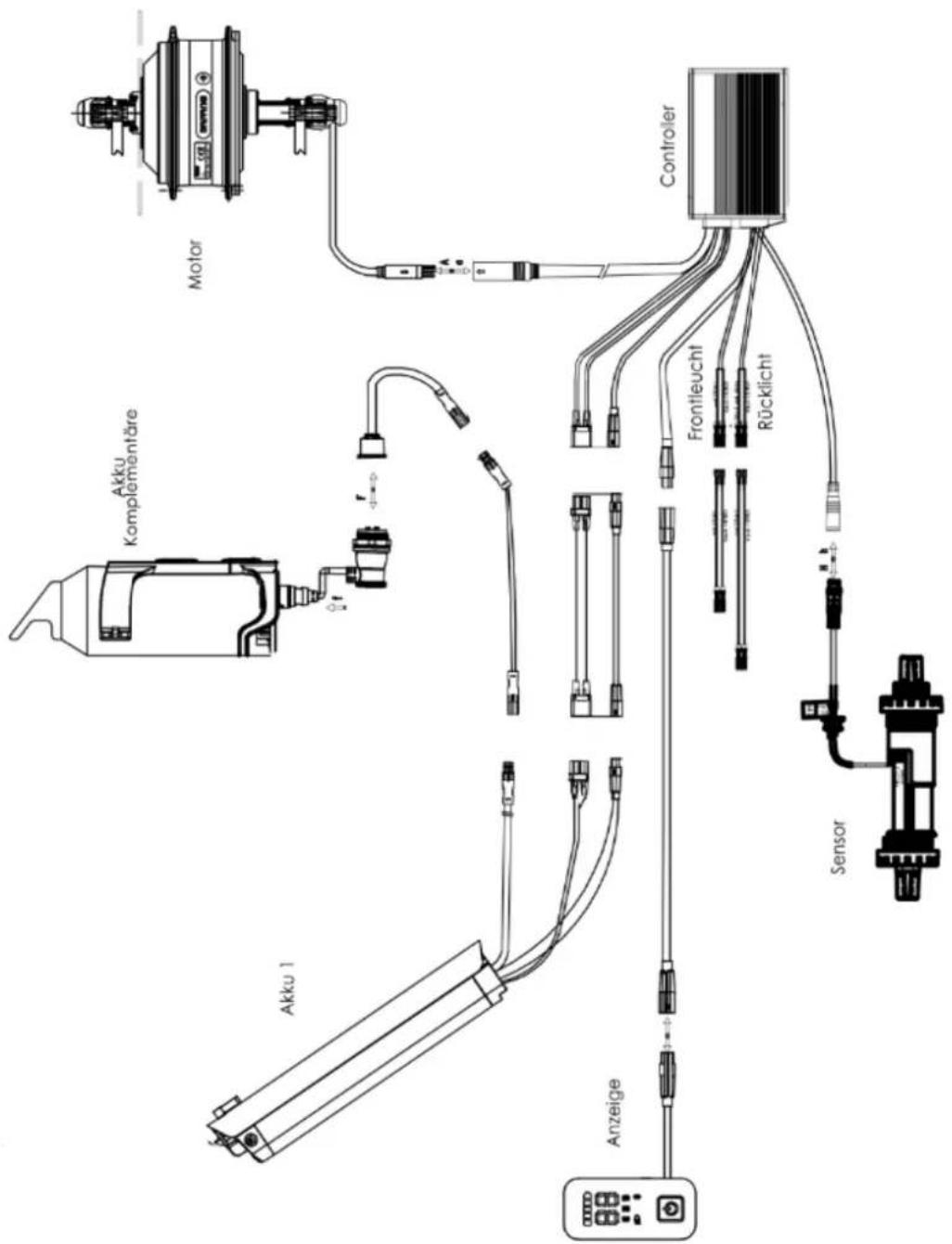

Elektrischer Schaltplan und technische Spezifikationen

Wir behalten uns das Recht vor, Änderungen ohne Vorankündigung vorzunehmen dieses Produkt. Für mehr Informationen, wenden Sie sich an Ihren Wiederverkäufer.

Hauptdatenblatt

Spezifikationen		E-cargo ALPA
Maximalgewicht: Radfahrer + Ladung + Fahrrad		180kg
Höchstgeschwindigkeit mit Unterstützung		25 km/h
Autonomie		Ca. 40 - 60 km
Motorisierung	Leistung maximal	250 W – 45 Nm
	Stromspannung	36V
	Maximaler Lärm während die Verwendung	< 70 dB
Schlagzeug	Kerl	Lithium- Ionen
	Stromspannung	36V
	Kapazität	10 Ah
	Gewicht	2,4 kg
	Ladezeit	6 Std
	Anzahl der Zyklen	500 Zyklen
Ladegerät	Eingangsspannung	100–240 V
	Ausgangsspannung	36V
Gesamtgewicht des Fahrrads		27,5 kg
Fahrradgröße		27,5“
Reifen-/Radgröße		20“ x 2,2527,5“ x 2,20
Benutzergröße		160 - 190

Nach dem Verkauf

Komponenten Verschleiß unterliegen

Die verschiedenen Verschleißteile sind Standardartikel. Ersetzen Sie verschlissene und/oder auszutauschende Teile immer durch identische Komponenten, die auf dem Markt oder bei Ihrem Händler erhältlich sind.

Grundlegende Fehlerbehebung

Versuchen Sie es nicht Zu Auf eine Komponente zugreifen oder diese reparieren elektrisch autonom. Kontaktieren Sie den Spezialisten mehr Nachbarn zur Inspektion durch eine qualifizierte Person.

Folgendes Information sie sind mit Absicht informativ und sie sind es nicht Anweisungen Das Sie dienen Zu den Radfahrer unterstützen bei Reparaturen. Beliebig Reparaturablauf genannt muss sein von einem Fachmann erledigt kompetent, kenntnisreich des Experte für Sicherheitsfragen und Wartung elektrisch.

Beschreibung des Problems	Mögliche Ursachen	Auflösung
Nach dem Einschalten des Akkus unterstützt der Motor das Treten nicht.	1) Das Motorkabel (abgedichtete Verbindungsstelle) ist falsch angeschlossen2) Der Bremshebel kehrte nicht ordnungsgemäß in die Normalposition zurück, wodurch der Schalter ausgeschaltet wurde.3) Die Batteriesicherung ist durchgebrannt4) Der Geschwindigkeitssensor ist zu weit von der Magnetscheibe auf der BB-Achse entfernt5) Die Verbindung zwischen Sensor und Controller ist nicht zustande gekommen oder es liegt ein Fehlkontakt vor.	Überprüfen Sie zunächst, ob der Akku geladen ist. Wenn nicht, laden Sie es neu.1) Überprüfen Sie, dass die Verbindung keine Probleme aufweist2) Bringen Sie den Bremshebel vorsichtig in seine normale Position zurück, ohne zu bremsen3) Öffnen Sie den oberen Teil des Batterieblocks und überprüfen Sie den Zustand der Sicherung. Wenn es geschmolzen ist, wenden Sie sich an Ihren Händler oder einen autorisierten Fachmann, um es auszutauschen.4) Stellen Sie den Abstand zwischen Sensor und Magnetband so ein, dass er 3 mm nicht überschreitet.5) Stellen Sie sicher, dass Controller und Sensor richtig angeschlossen sind.
Die Akkulaufzeit nimmt ab (Hinweis: Die Batterieleistung hängt direkt vom Gewicht des Radfahrers, des Gepäcks, der Windstärke, der Straßenart und dem ständigen Bremsen ab.)	1) Die Ladezeit reicht nicht aus2) Die Umgebungstemperatur ist zu niedrig und beeinträchtigt den Batteriebetrieb3) Hügel oder Gegenwind sind häufig und die Straßen sind in schlechtem Zustand4) Der Reifendruck reicht nicht aus (erneut aufpumpen)5) Häufiges Herunterfahren und Neustarten6) Der Akku wurde längere Zeit ohne Aufladen gelagert.	1) Bitte laden Sie den Akku gemäß den Anweisungen (Kapitel 7.3) auf.2) Im Winter oder bei Temperaturen unter 0°C muss die Batterie im Innenbereich gelagert werden3) Dies ist eine normale Ursache und das Problem wird behoben, wenn sich die Bedingungen verbessern4) Pumpen Sie die Reifen auf einen Druck von 3,1 bar auf5) Das Problem wird durch eine Verbesserung der Nutzungsbedingungen gelöst6) Führen Sie eine regelmäßige Aufladung gemäß der Bedienungsanleitung durch. Wenn Sie das Problem nicht lösen können, wenden Sie sich an Ihren Händler oder einen qualifizierten Fachmann.
Nach dem Anschließen desLadegeräts leuchten die Lade-LEDsnicht.	1) Problem mit der Steckdose2) Falscher Kontakt zwischen derEingangsbuchse desBatterieladegeräts und derSteckdose.3) Die Temperatur ist zu niedrig.	1) Überprüfen und reparieren Sie dieSteckdose2) Überprüfen Sie die Steckdose undstecken Sie sie vollständig ein3) Führen Sie den internen LadevorgangdurchWenn die oben genannten Lösungen keineWirkung zeigen, wenden Sie sich bitte anIhren Händler oder einen qualifiziertenFachmann.
Nach einer Ladezeit von mehr als 4/5Stunden leuchtet die Lade-LED immernoch rot.(Hinweis: Es ist sehr wichtig, den Akkugemäß den Anweisungen aufzuladen,um eine Beschädigung des Materialszu vermeiden.)	1) Die Umgebungstemperatur beträgtmindestens 40 °C2) die Umgebungstemperatur istgleich oder niedriger als 0 °C3) Das Fahrrad wurde nach demGebrauch nicht aufgeladen, wodurches übermäßig entladen wurde4) Die Ausgangsspannung ist zuniedrig, um die Batterie aufladen zukönnen.	1) Laden Sie den Akku bei einer Temperaturunter 40 °C und gemäß den Anweisungenauf2) Laden Sie den Akku in Innenräumen undgemäß den Anweisungen auf3) Warten Sie den Akku ordnungsgemäß,um zu verhindern, dass er zu langeaufgeladen wird4) Nicht bei einer Spannung unter 100 Vaufladen.Wenn die oben genannten Lösungen keineWirkung zeigen, wenden Sie sich bitte anIhren Händler oder einen qualifiziertenFachmann
LCD Bildschirm:Die Geschwindigkeit wird nicht aufdem LCD-Bildschirm angezeigt.	Die Magnetperle an der Radspeicheist zu weit vom Sensor entfernt (hinterdem Rahmen oder der Vordergabelangebracht), sodass der Sensor keinSignal empfängt, wenn sich das Raddreht.	Überprüfen Sie den Abstand zwischen derMagnetkugel und dem Sensor und stellenSie sicher, dass er 5 mm nicht überschreitet.

Fehlerbehebung beim Ladegerät:

• Das rote Licht funktioniert beim Laden nicht: Überprüfen Sie, ob die Anschlüsse richtig angeschlossen sind. Prüfen Sie, ob die Normalspannung plötzlich überschritten wurde; In diesem Fall überprüfen Sie bitte das Ladegerät auf Reparatur. Wenn das oben Gesagte zutrifft, ist die Batterie definitiv defekt.
• Das rote Licht wird nicht grün: Schalten Sie den Strom aus, schließen Sie dann nach 5 Sekunden den Sektorstrom an und fahren Sie mit dem Laden fort. Lädt der Akku nicht mehr, ist er definitiv defekt.
• Das rosa Licht wird sofort grün: Überprüfen Sie, ob der Akku vollständig aufgeladen ist. Wenn nicht, ist der Akku oder das Ladegerät defekt.

Hinweise

Distribuito da

nilox

Prodotto da

DENVER
