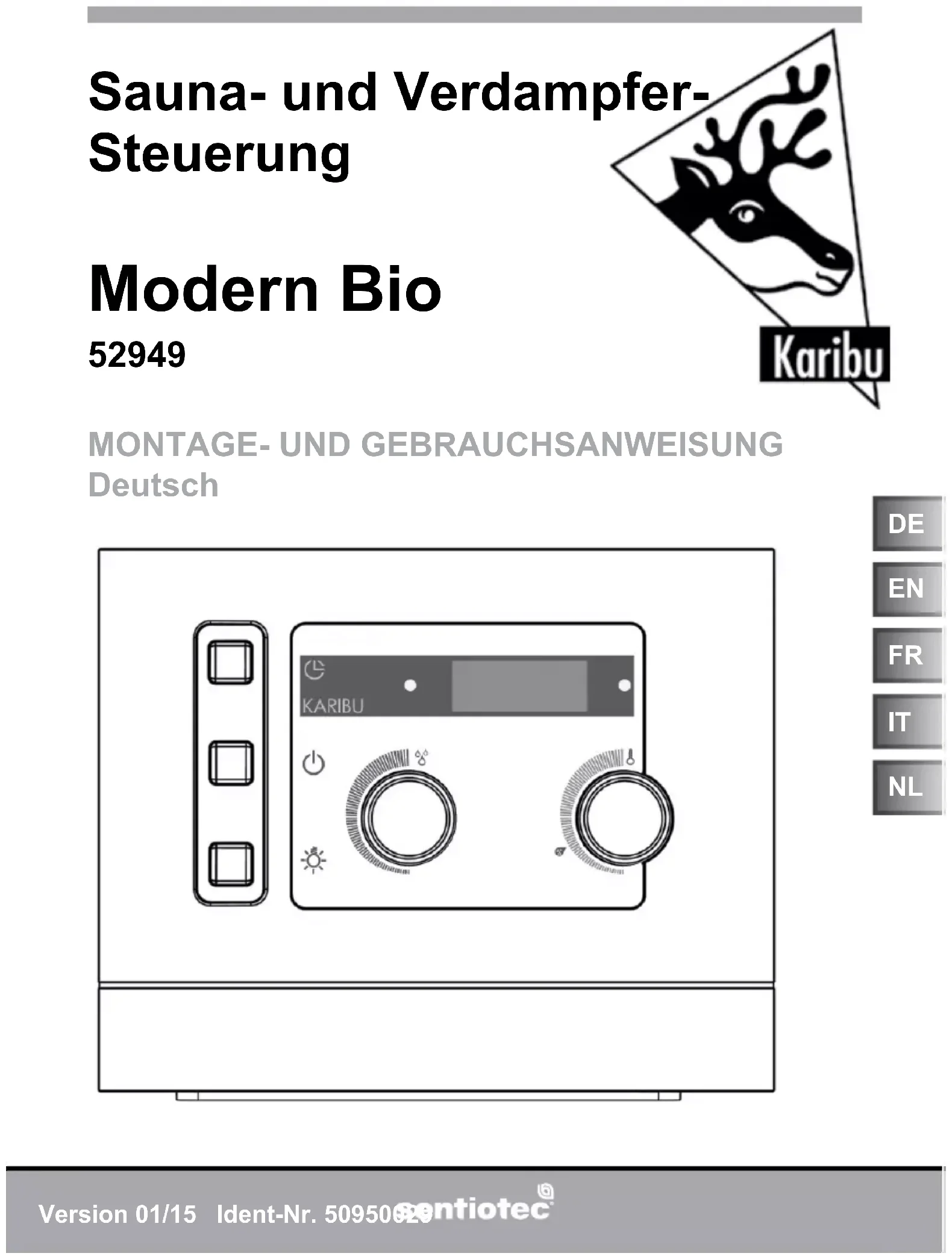

BEDIENUNGSANLEITUNG Mia Karibu

Version 01/15 Ident-Nr. 50950029

MONTAGE- UND GEBRAUCHSANWEISUNG

Deutsch Sauna- und Verdampfer- Steuerung Modern Bio

1. Zu dieser Anleitung 4

2. Wichtige Hinweise zu Ihrer Sicherheit 5

2.1. Bestimmungsgemäßer Gebrauch 5 2.2. Sicherheitshinweise für den Monteur 6 2.3. Sicherheitshinweise für den Anwender 7

3. Produktbeschreibung 8

3.1. Lieferumfang 8 3.2. Produktfunktionen 8

4. Montage und Anschluss 10

4.1. Saunasteuerung montieren 11 4.2. Leitungen anschließen 12 4.3. Ofenfühler mit Übertemperatur-Sicherung montieren 14 4.4. Bankfühler montieren 16 4.5. Tür-Überwachung montieren (optional) 16 4.6. Prüfungen durchführen 17

5. Problemlösung für den Monteur 18

8. Bedeutung der Anzeigen 21WORLD OF WELLNESS

9.1. Licht einschalten 22 9.2. Saunasteuerung einschalten 22 9.3. Sauna-Betrieb starten - Schnellstart 22 9.4. Kombi-Betrieb - Schnellstart 23 9.5. Sauna-Betrieb mit Vorwahlzeit (zeitverzögert starten) 23 9.6. Kombi-Betrieb mit Vorwahlzeit (zeitverzögert starten) 24 9.7. Vorwahlzeit löschen 25 9.8. Saunasteuerung ausschalten 25 9.9. Längere Betriebspausen 25 9.10. Funktionsweise der optionalen Tür-Überwachung 25

10. Reinigung und Wartung 27

10.1. Reinigung 27 10.2. Wartung 27

12. Problemlösung für Anwender 28

12.1. Heizzeitüberschreitung 28 12.2. Licht leuchtet nicht 28 12.3. Wassermangel-Anzeige 29 12.4. Fehlermeldungen 30

13. Technische Daten 31WORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 4/32

1. Zu dieser Anleitung

Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten Fall sogar tödlich sein können. In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun- gen haben: GEFAHR! Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere Verletzungen die Folge. WARNUNG! Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere Verletzungen die Folge sein. VORSICHT! Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun- gen die Folge sein. ACHTUNG! Dieses Signalwort warnt Sie vor Sachschäden. Andere Symbole Dieses Symbol kennzeichnet Tipps und nützliche Hinweise. Sie nden diese Montage- und Gebrauchsanweisung auch im Down- loadbereich unserer Webseite auf www.karibu.de.WORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 5/32

2. Wichtige Hinweise zu Ihrer Sicherheit

Die Saunasteuerung Modern Bio ist nach anerkannten sicherheits- technischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher- heitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. 2.1. Bestimmungsgemäßer Gebrauch Die Saunasteuerung Modern Bio dient zum Steuern und Regeln von Saunaöfen im privaten Bereich gemäß den technischen Daten. Sie darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3 kW pro Heizkreis eingesetzt werden. Die maximale Verdampferleistung beträgt 3 kW. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs- gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä- digung des Produkts, zu schweren Verletzungen oder Tod führen.WORLD OF WELLNESS Montage- und Gebrauchsanweisung S. 6/32 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualizierte Person ausgeführt werden. ● Montage- und Anschlussarbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen. ● Die Saunasteuerung ist außerhalb der Saunakabine in ca. 1,70 m Höhe oder gemäß den Empfehlungen des Kabinenherstellers zu montieren. Die Umgebungstemperatur muss im Bereich von -10 °C und 40 °C liegen. ● Der Ofenfühler ist so anzubringen, dass er nicht durch einströ- mende Luft beeinusst wird. ● Beachten Sie auch die örtlichen Bestimmungen am Aufstellort. ● Bei Problemen, die in den Montageanweisungen nicht ausführ- lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen Sicherheit an Ihren Lieferanten.WORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 7/32 2.3. Sicherheitshinweise für den Anwender ● Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. ● Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: – wenn sie beaufsichtigt werden. – wenn ihnen die sichere Verwendung gezeigt wurde und sie die Gefahren, die entstehen können, verstehen. ● Kinder dürfen nicht mit der Saunasteuerung spielen. ● Kinder unter 14 Jahren dürfen die Saunasteuerung nur reinigen, wenn sie beaufsichtigt werden. ● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder Drogen stehen, verzichten Sie aus gesundheitlichen Gründen auf das Saunabad. ● Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten. ● Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Vorwahlzeitfunktion aktivieren. ● Bei Problemen, die in der Gebrauchsanweisung nicht ausführ- lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen Sicherheit an Ihren Lieferanten.WORLD OF WELLNESS Montage- und Gebrauchsanweisung S. 8/32

3. Produktbeschreibung

3.1. Lieferumfang ● Einteilige Saunasteuerung ● Ofenfühler mit integrierter Übertemperatur-Sicherung (F1), Fühlerleitungen 3 m ● Bankfühler (F2), Fühlerleitungen 3 m ● Montagezubehör 3.2. Produktfunktionen Die Saunasteuerung Modern Bio dient zum Steuern und Regeln von Kombi- Saunaöfen mit einer Heizleistung bis 9 kW und einer Verdampferleistung bis 3 kW im Temperaturbereich von 40 °C bis 125 °C und einer Feuchteintensität von 0 bis 100%. Mit einer Leistungserweiterung kann die maximale Schaltleistung von 9 kW auf 18 kW oder 30 kW erhöht werden. Die Saunasteuerung arbeitet nach dem Zwei-Fühlersystem. Im Fühlergehäuse des Ofenfühlers bendet sich die Übertemperatur-Sicherung. Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtemperatur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C den Saunaofen automatisch ab. Im Sauna-Betrieb steht trockene Wärme zur Verfügung. Die Temperatur in der Kabine ist hoch (80 bis 100 °C). Die Feuchtewerte sind mit maximal 10% ge- ring. Wenn die Kabinentemperatur kleiner als die eingestellte Solltemperatur ist, schaltet die Saunasteuerung den Saunaofen ein. Der Saunaofen heizt. Wenn die Kabinentemperatur die eingestellte Solltemperatur überschreitet, schaltet die Sauna steuerung den Saunaofen aus. Der Saunaofen heizt nicht, bis dieWORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 9/32 Kabinentemperatur wieder unter die eingestellte Solltemperatur fällt. Im Kombi-Betrieb ist neben dem Saunaofen auch der Verdampfer in Betrieb. Die Temperatur in der Kabine ist niedriger (ca. 40 bis 65 °C) als im Saunabetrieb, dafür ist die relative Luftfeuchte mit 35 % bis ungefähr 70 % wesentlich höher. Dabei ist die maximal einstellbare Soll-Feuchte von der Saunatemperatur abhän- gig. Je höher die Saunatemperatur, desto niedriger ist der maximale einstellbare Feuchtewert. Die automatische Heizzeit-Begrenzung schaltet die Saunasteuerung nach einer Heizzeit von 6 Stunden aus Sicherheitsgründen automatisch ab. Die Saunasteuerung Modern Bio verfügt über eine Vorwahlzeit-Funktion. Die Vorwahlzeit kann in 15 Minuten-Schritten eingestellt werden. Die minimale Vorwahlzeit beträgt 15 Minuten. Die maximale Vorwahlzeit beträgt 23 Stunden und 45 Minuten. Nach Ablauf der Vorwahlzeit wird der Saunaofen eingeschaltet.WORLD OF WELLNESS Montageanweisung – nur für Fachpersonal S. 10/32

4. Montage und Anschluss

ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird. Berücksichtigen Sie folgende Punkte bei der Montage und beim Anschluss der Saunasteuerung: ● Die Saunasteuerung ist außerhalb der Saunakabine in ca. 1,70 m Höhe oder gemäß den Empfehlungen des Kabinenherstellers zu montieren. Die Umge- bungstemperatur muss im Bereich von -10 °C und 40 °C liegen. ● Die elektrische Versorgung muss als Festanschluss erfolgen. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung entspre- chend der Überspannungskategorie III vorzusehen. ● Die Fühler-Leitungen müssen zu anderen Netzleitungen und Steuerleitungen getrennt verlegt werden. Einfach isolierte Leitungen müssen durch ein Rohr (Doppelisolation) geschützt werden.Der Ofenfühler und der Bankfühler dürfen nur mit den beiliegenden Fühlerleitungen, die bis 150 °C temperaturbeständig sind, angeschlossen werden. ACHTUNG! Schäden am Gerät ● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3 kW pro Heizkreis und einem Verdampfer mit einer Verdampferleistung von max. 3 kW eingesetzt werden.WORLD OF WELLNESS

Montageanweisung – nur für Fachpersonal S. 11/32 ● Der Ofenfühler ist in der Saunakabine oberhalb der Mitte des Saunaofens zu montieren. Dabei ist ein Abstand von ca. 15 cm zur Kabinendecke einzuhalten. ● Der Ofenfühler ist so anzubringen, dass er nicht durch einströmende Luft beeinusst wird. ● Der Bankfühler ist gegenüber dem Heizsystem zu montieren. Dabei ist ein Abstand von ca. 15 cm zur Kabinendecke einzuhalten. 4.1. Saunasteuerung montieren Beachten Sie die Abb. 1 (Seite 13).

1. Ziehen Sie den Temperatur- und Feuchtewähler 1 und b ab.

2. Drücken Sie den Schnappverschluss 6 mit einem Schraubendreher

leicht ein und nehmen Sie die Gehäuseabdeckung ab.

3. Drehen Sie eine Kreuzschlitzschraube (20 mm) in ca. 1,70 m Höhe bis zu

einem Abstand von 7 mm in die Saunawand ein.

4. Hängen Sie die Saunasteuerung mit Hilfe der Aufhängevorrichtung c

auf die montierte Kreuzschlitzschraube.

5. Führen Sie die Ofen-,Verdampfer-, Versorgungs- und Lichtleitungen durch

die Kabeldurchführungen 7.

6. Führen Sie die Fühler-Leitungen durch die Kabeldurchführungen 4.

7. Nur bei optionaler Tür-Überwachung:

Führen Sie die Leitungen der Tür-Überwachung durch die Kabeldurchfüh- rung 4.

8. Drehen Sie zwei Kreuzschlitzschrauben (20 mm) in die unteren Befesti-

gungsöffnungen 3 und 8 ein.

9. Überprüfen Sie den sicheren Sitz der Saunasteuerung.WORLD OF WELLNESS

Montageanweisung – nur für Fachpersonal S. 12/32 4.2. Leitungen anschließen Beachten Sie die Abb. 1 (Seite 13) und die Abb.5 (Seite 21).

1. Klemmen Sie die weißen Ofenfühler-Leitungen an der Klemme F1 an der

Klemmleiste 2 an, wobei Sie nicht auf die Polung achten müssen.

2. Klemmen Sie die roten Ofenfühler-Leitungen an der Klemme TS an an

der Klemmleiste 2 an, wobei Sie nicht auf die Polung achten müssen.

3. Klemmen Sie die weißen Bankfühler-Leitungen an der Klemme F2 an der

Klemmleiste 2 an, wobei Sie nicht auf die Polung achten müssen.

4. Klemmen Sie die Ofen-,Verdampfer-, Versorgungs- und Lichtleitungen

gemäß dem Anschlussplan (Abb.5) an der Klemmleiste 9 an. Beachten Sie dabei die Bedienungsanleitung der jeweiligen Geräte.

5. Klemmen Sie alle vorhandenen Schutzleiter an der Schutzleiterklemme

6. Nur bei optionaler Tür-Überwachung:

Entfernen Sie die Drahtbrücke aus der Klemme DR an der Klemmleis- te 2 und klemmen Sie die Leitungen der Tür-Überwachung an.

7. Setzen Sie die Gehäuseabdeckung an den oberen Rand des Gehäuse-

unterteils und schwenken Sie die Gehäuseabdeckung nach unten bis sie hörbar einrastet.

8. Stecken Sie den Temperaturwähler 1 und den Feuchtewähler b wie-

der auf. Achten Sie dabei auf die Abachung der Steckachse. 4.3. Ofenfühler mit Übertemperatur-Sicherung montieren Beachten Sie die Abb.2 (Seite 15) und die Abb.5 (Seite 21).b

Montageanweisung – nur für Fachpersonal S. 13/32 1 Temperaturwähler 2 Klemmleiste für Ofenfühler, Bankfühler und Tür-Überwachung 3 Befestigungsöffnung rechts 4 Kabeldurchführung für Ofenfühler, Bank- fühler und Tür-Überwachung 5 Schutzleiterklemme 6 Schnappverschluss 7 Kabeldurchführungen für Licht-, Ofen-, Ver- dampfer- und Versorgungsleitung 8 Befestigungsöffnung links 9 Klemmleiste für Licht-, Ofen-, Verdampfer- und Versorgungsleitung a Lichtsicherung b Feuchtewähler c Aufhängevorrichtung Abb.1

Montageanweisung – nur für Fachpersonal S. 14/32 Die Ofenfühler-Leitungen dürfen nur unter folgenden Bedingungen ver- längert werden: ● Verwendung einer bis 150 °C beständigen Silikonleitung ● Der Mindestquerschnitt der Leitung beträgt 0,5 mm

● Die Länge der Ofenfühler-Leitungen darf 10 m NICHT überschreiten.

1. Verlegen Sie die beiden 2-poligen Ofenfühler-Leitungen 5 in der Wand

der Saunakabine zum Montageort des Ofenfühlers 4 und xieren Sie die Ofenfühler-Leitungen mit Leitungsschellen.

2. Ziehen Sie die beiden Halbschalen 1 des Ofenfühlers auseinander.

3. Klemmen Sie die vier Anschlüsse der Ofenfühler-Leitung gemäß dem An-

schlussplan (Abb.2) an.

4. Nehmen Sie die Prüfungen gemäß Kapitel 4.6. Prüfungen durchführen

5. Legen Sie die Anschlussplatte 2 quer (wie in Abb.2 gezeigt) in die Halb-

schalen 1 des Ofenfühlers.

6. Schließen Sie die Halbschalen und verschrauben Sie sie mit den beiden

Kreuzschlitzschrauben 3 (9 mm).

7. Prüfen Sie, ob der Ofenfühler fest geschlossen ist.

8. Montieren Sie den Ofenfühler an der Ofen-Rückwand mit den beiden bei-

liegenden Holzschrauben 6 (16 mm). Die optimale Position ist oberhalb der Mitte des Saunaofens. Halten Sie einen Abstand von ca. 15 cm zur Kabinendecke ein. ACHTUNG! Störquellen beeinträchtigen die Signalübertragung ● Verlegen Sie die Ofenfühler-Leitungen getrennt zu anderen Netzleitungen und Steuerleitungen. ● Schützen Sie einfach isolierte Leitungen durch ein Rohr (Doppelisolation).WORLD OF WELLNESS

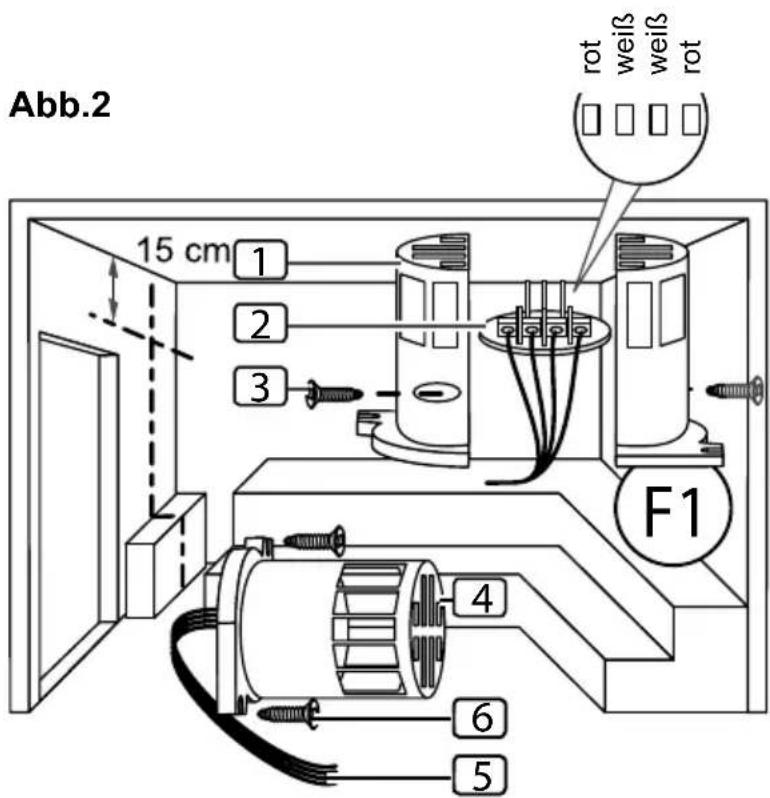

Montageanweisung – nur für Fachpersonal S. 15/32 Abb.2 Halbschalen des Ofenfühlers2 Anschlussplatte3 Kreuzschlitzschrauben (9 mm)4 Ofenfühler5 Ofenfühler-Leitungen6 Holzschrauben (16 mm) rot weiß weiß rot Abb.3 Halbschalen des Bankfühlers2 Anschlussplatte3 Kreuzschlitzschrauben (9 mm)4 Bankfühler5 Bankfühler-Leitungen6 Holzschrauben (16 mm)

Montageanweisung – nur für Fachpersonal S. 16/32

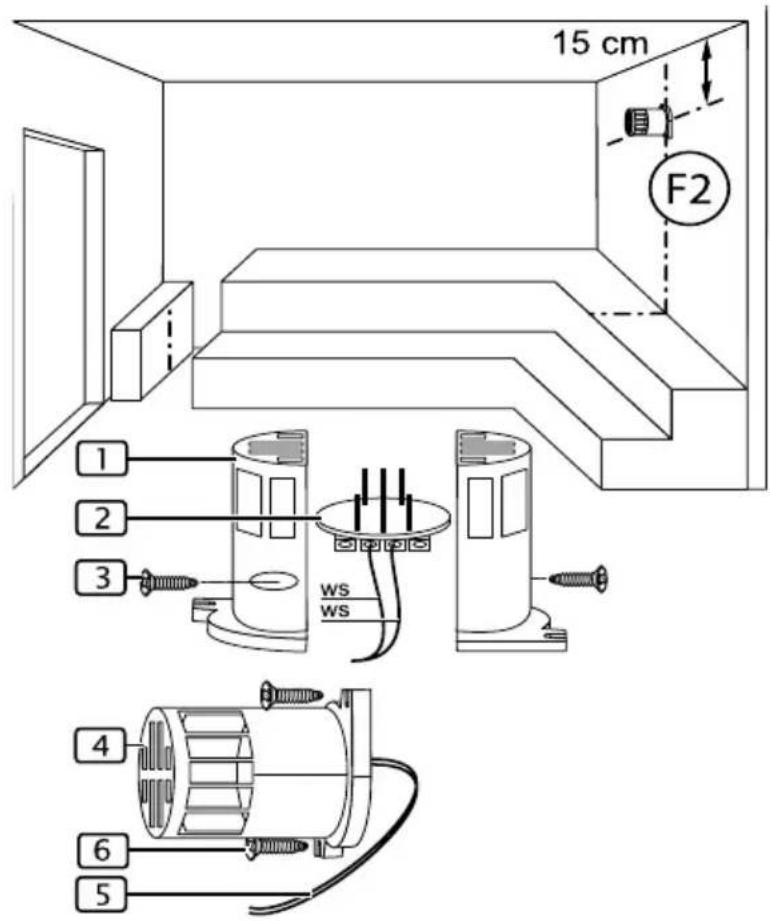

1. Verlegen Sie die 2-polige Bankfühler-Leitung 5 in der Wand der Sauna-

kabine zum Montageort des Bankfühlers 4 und xieren Sie die Bankfüh- ler-Leitung mit Leitungsschellen.

2. Ziehen Sie die beiden Halbschalen 1 des Bankfühlers auseinander.

3. Klemmen Sie die zwei Anschlüsse der Bankfühler-Leitung gemäß dem

Anschlussplan (Abb.5) an.

4. Nehmen Sie die Prüfungen gemäß Kapitel 4.6. Prüfungen durchführen

5. Legen Sie die Anschlussplatte 2 quer (wie in Abb.3 gezeigt) in die Halb-

schalen 1 des Ofenfühlers.

6. Schließen Sie die Halbschalen und verschrauben Sie sie mit den beiden

Kreuzschlitzschrauben 3 (9 mm).

7. Prüfen Sie, ob der Bankfühler fest geschlossen ist.

8. Montieren Sie den Bankfühler an der Saunakabinenwand mit den beiden

beiliegenden Holzschrauben 6 (16 mm). Die optimale Position ist ge- genüber des Saunaofens. Halten Sie einen Abstand von ca. 15 cm zur Kabinendecke ein. ACHTUNG! Störquellen beeinträchtigen die Signalübertragung ● Verlegen Sie die Bankfühler-Leitung getrennt zu anderen Netzleitungen und Steuerleitungen. ● Schützen Sie einfach isolierte Leitungen durch ein Rohr (Doppelisolation). 4.4. Bankfühler montieren Beachten Sie die Abb.3 (Seite 15) und die Abb.5 (Seite 21). 4.5. Tür-Überwachung montieren (optional) Montieren Sie die Tür-Überwachung nach der Montageanleitung des Produkts oder den Anweisungen des Saunakabinen-Herstellers. Die Bankfühler-Leitung darf nur unter folgenden Bedingungen verlängert werden: ● Verwendung einer bis 150 °C beständigen Silikonleitung ● Der Mindestquerschnitt der Leitung beträgt 0,5 mm

● Die Länge der Bankfühler-Leitungen darf 10 m NICHT überschreiten.WORLD OF WELLNESS

Montageanweisung – nur für Fachpersonal S. 17/32

1. Prüfen Sie den Kontakt der Erdungsleitungen an der Schutzleiterklemme.

2. Prüfen Sie die Übertemperatur-Sicherung des Ofenfühlers F1.

a. Schalten Sie die Steuerung ein. ► In der Anzeige blinkt 00.00. Wird in der Anzeige eine Fehlermeldung angezeigt, fahren Sie bei Punkt 5. Problemlösung für den Monteur auf Seite 18 fort. b. Öffnen Sie den Ofenfühler und klemmen Sie eine der beiden roten Ofenfühler-Leitungen ab. ► In der Anzeige erscheint die Fehlermeldung „E-12“ und ein Dauer- Piepton ist zu hören. c. Klemmen Sie die rote Ofenfühler-Leitung wieder an. ► In der Anzeige blinkt 00.00. d. Klemmen Sie nun eine der weißen Ofenfühler-Leitungen ab. ► In der Anzeige erscheint die Fehlermeldung „E-F1“ und ein Dauer- Piepton ist zu hören. e. Klemmen Sie die weiße Ofenfühler-Leitung wieder an. WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. ● Berühren Sie NIEMALS spannungsführende Teile. 4.6. Prüfungen durchführen Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden.WORLD OF WELLNESS Montageanweisung – nur für Fachpersonal S. 18/32

3. Prüfen Sie den Bankfühler F2.

f. Schalten Sie die Steuerung ein. ► In der Anzeige blinkt 00.00. g. Öffnen Sie den Bankfühler und klemmen Sie eine der beiden weißen Bankfühler-Leitungen ab. ► In der Anzeige erscheint die Fehlermeldung „E-F2“ und ein Dauer- Piepton ist zu hören. h. Klemmen Sie die weiße Bankfühler-Leitung wieder an. ► In der Anzeige blinkt 00.00.

4. Prüfen Sie die Phasendurchschaltung der Relais bei Sauna-Betrieb:

L1 → U L2 → V L3 → W

5. Prüfen Sie die Phasendurchschaltung der Relais bei Kombi-Betrieb:

L1 → U1 L2 → V L3 → W

5. Problemlösung für den Monteur

Problem: Anzeige zeigt Fehlermeldung E-F1 Problemlösung: Ofen-Temperaturfühler überprüfen: a. Trennen Sie die Saunasteuerung allpolig vom Netz. b. Lösen Sie die weißen Ofenfühler-Leitungen von der Klemme F1 an der Saunasteuerung. c. Messen Sie den Widerstand an den beiden Kabelenden. ► Bei Zimmertemperatur (~25 °C) muss der Wert 1,9 – 2,1 kΩ be- tragen. Problem: Anzeige zeigt Fehlermeldung E-F2 Problemlösung: Bank-Temperaturfühler überprüfen: a. Trennen Sie die Saunasteuerung allpolig vom Netz. b. Lösen Sie die weißen Ofenfühler-Leitungen von der Klemme F2 an der Saunasteuerung. c. Messen Sie den Widerstand an den beiden Kabelenden. ► Bei Zimmertemperatur (~25 °C) muss der Wert 1,9 – 2,1 kΩ be- tragen.WORLD OF WELLNESS

Montageanweisung – nur für Fachpersonal S. 19/32 Problem: Anzeige zeigt Fehlermeldung E-12 Problemlösung: Übertemperatur-Sicherung überprüfen: a. Trennen Sie die Saunasteuerung allpolig vom Netz. b. Lösen Sie die roten Ofenfühler-Leitungen von der Klemme TS an der Saunasteuerung. c. Messen Sie den Widerstand an den beiden Kabelenden. ► Der Wert muss 0 kΩ betragen (Durchgang). Bei abweichenden Messwerten kontrollieren Sie die Verkabelungen und die Klemmung der jeweiligen Fühler. Problem: Anzeige zeigt Fehlermeldung E-P1 oder E-P3 Die folgende Problemlösung muss von einem zugelassenen Elektroinstallateur durchgeführt werden. WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. ● Berühren Sie NIEMALS spannungsführende Teile. Problemlösung: Führen Sie den Abgleich wie folgt durch: a. Schalten Sie die Steuerung aus. Eine komplette Trennung vom Netz ist nicht notwendig. b. Ziehen Sie vorsichtig die Drehknöpfe des Temperatur- und Feuchte- Reglers ab. c. Entfernen Sie die Gehäuseabdeckung. d. Drehen Sie beide Drehregler auf maximale Einstellung (Rechtsan- schlag).WORLD OF WELLNESS Montageanweisung – nur für Fachpersonal S. 20/32 Abb.4 e. Schließen Sie bei dem senkrechten 10-poligen Verbindungsstecker, wie in Abbildung Abb.4 gezeigt, Pin 9 und Pin 10 mit einem geeigne- ten Schraubendreher kurz. f. Pin 9 und Pin 10 sind die 2 obersten Kontakte. g. Schalten Sie die Steuerung ein. h. In der Anzeige wird P123 oder P1 angezeigt.

i. Trennen Sie die Verbindung zwischen Pin 9 und Pin 10.

j. Warten Sie ca. 5 Sekunden und drücken Sie anschließend die Zeit- taste 9. ► Die Anzeige 2 und die Kontrollleuchten 1 und 3 leuchten je nach Betriebsart. Sollte ein Problem weiterhin bestehen, wenden Sie sich an Ihren Lieferanten.

Montageanweisung – nur für Fachpersonal S. 21/32

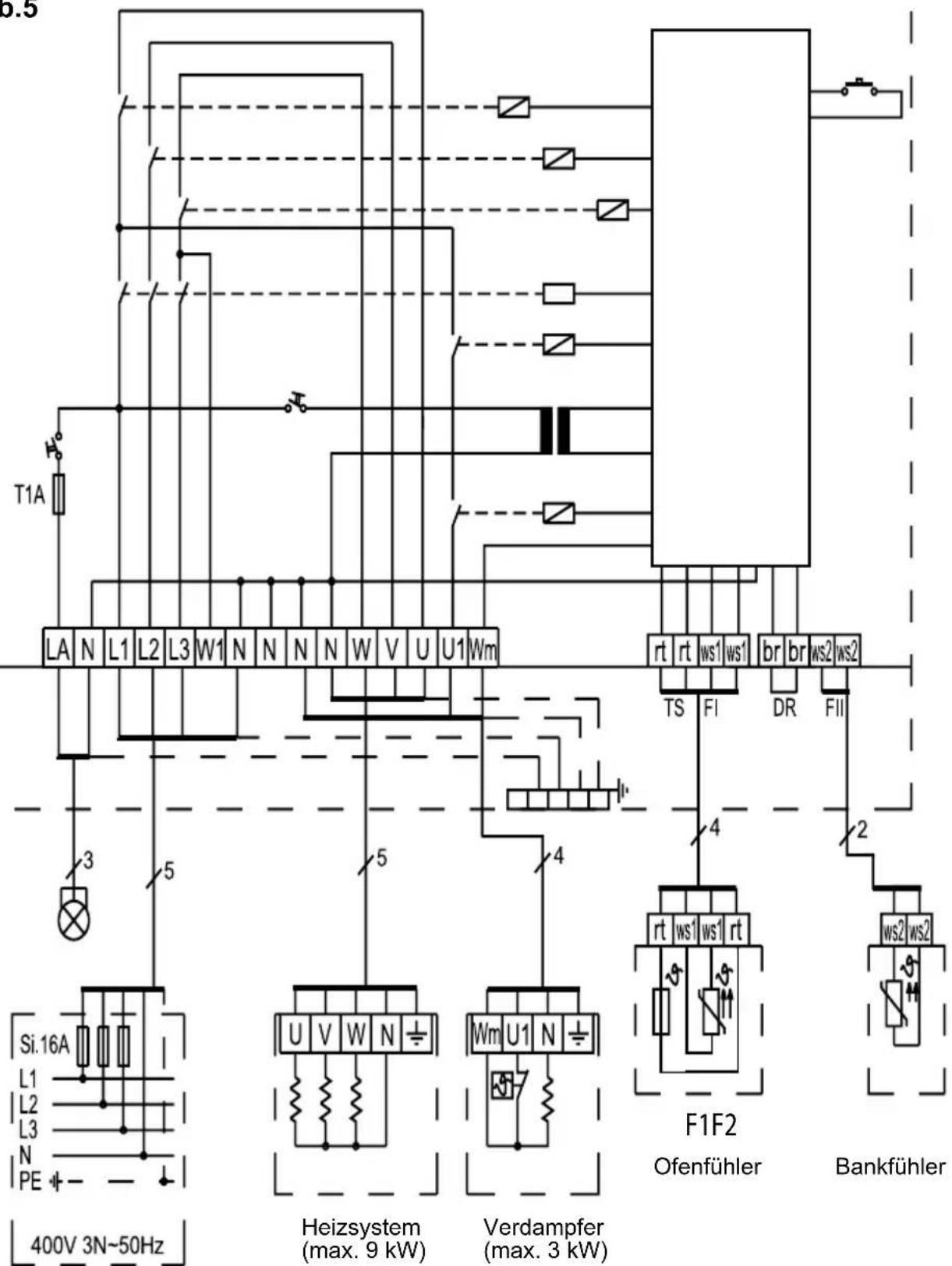

F1 F2 OfenfühlerHeizsystem (max. 9 kW)VerteilerBankfühlerAbb.5 Verdampfer (max. 3 kW)WORLD OF WELLNESS Gebrauchsanweisung für den Anwender S. 22/32

8. Bedeutung der Anzeigen

1 Kontrollleuchte Feuchte 2 Anzeige 3 Kontrollleuchte Temperatur 4 Temperaturwähler 5 Feuchtesymbol = max. Temperatur bei Kombi-Betrieb 6 Feuchtewähler 7 Lichtschalter 8 EIN/AUS-Schalter 9 Zeittaste Abb.6

blinkende Anzeige - Selbsttest der Steuerung oder Heizzeitüberschreitung (siehe 12. Problemlösung für An- wender auf Seite 29) Heizung ist in Betrieb. Heizung ist nicht in Betrieb. Verdampfer ist nicht in Betrieb. Tür der Saunkabine ist offen. (nur bei optionaler Tür-Überwachung) Temperatur in der Kabine für Kombi-Betrieb zu hoch. Wassermangel im Verdampfer Verdampfer ist in Betrieb.

Gebrauchsanweisung für den Anwender S. 23/32

Beachten Sie die Abb.6 auf Seite 22. 9.1. Licht einschalten Das Licht in der Saunakabine kann unabhängig vom EIN/AUS-Schalter 8 eingeschaltet und ausgeschaltet werden. Um das Licht einzuschalten bzw. auszuschalten, drücken Sie den Lichtschalter 7. 9.2. Saunasteuerung einschalten WARNUNG!BrandgefahrBrennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.Drücken Sie den EIN/AUS-Schalter 8, um die Saunasteuerung ein zuschalten. ► Die Kontrollleuchten 1 und 3 leuchten kurz. ► Ein Piep-Ton ist zu hören ► In der Anzeige 2 blinkt 00.00. ► Die Saunasteuerung ist betriebsbereit. 9.3. Sauna-Betrieb starten - Schnellstart 1. Stellen Sie mit dem Temperaturwähler 4 die gewünschte Saunatempe-ratur ein. Umso weiter Sie nach rechts drehen, umso höher wird die Kabi-nentemperatur.2. Drücken Sie kurz die Zeittaste 9. ► Der Saunaofen wird eingeschaltet und beginnt zu heizen. ► Die Kontrollleuchte 3 leuchtet.WORLD OF WELLNESS Gebrauchsanweisung für den Anwender S. 24/32 9.4. Kombi-Betrieb - Schnellstart

1. Stellen Sie mit dem Temperaturwähler 4 die gewünschte Saunatem-

peratur ein. Umso weiter Sie nach rechts drehen, umso höher wird die Kabinentemperatur. Im Kombi-Betrieb zeigt das Feuchtesymbol 5 die maximale einstellbareTemperatur an.

2. Stellen Sie mit dem Feuchtewähler 6 die gewünschte Feuchte ein.

Umso weiter Sie nach rechts drehen, umso höher wird die Intensität.

3. Drücken Sie kurz die Zeittaste 9.

► Der Saunaofen und der Verdampfer werden eingeschaltet und begin- nen zu heizen. ► Die Kontrollleuchten 1 und 3 leuchten. 9.5. Sauna-Betrieb mit Vorwahlzeit (zeitverzögert starten) WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Vorwahlzeitfunktion aktivieren. Sie können die Vorwahlzeit in 15-Minuten-Schritten einstellen. Die maximale Vor- wahlzeit beträgt 23 Stunden und 45 Minuten. Die Vorwahlzeit wird in Stunden und Minuten angezeigt, z.B. werden 8 Stunden und 15 Minuten als 8.15 angezeigt.

1. Stellen Sie mit dem Temperaturwähler 4 die gewünschte Saunatempe-

ratur ein. Umso weiter Sie nach rechts drehen, umso höher wird die Kabi- nentemperatur.

2. Drücken Sie auf die Zeittaste 9 und halten Sie diese gedrückt.

► Die Anzeige 2 beginnt bei 00.00 und erhöht sich in 15 Minuten Schritten.

3. Wenn Sie die gewünschte Vorwahlzeit erreicht haben, lassen Sie die Zeit-

Gebrauchsanweisung für den Anwender S. 25/32 ► Der Timer läuft und in der Anzeige 2 wird die verbleibende Vorwahl- zeit angezeigt. ► Der Punkt zwischen den Stunden und Minuten in der Anzeige 2 blinkt. ► Nach Ablauf der Vorwahlzeit wird der Saunaofen eingeschaltet. 9.6. Kombi-Betrieb mit Vorwahlzeit (zeitverzögert starten) Sie können die Vorwahlzeit in 15-Minuten-Schritten einstellen. Die maximale Vor- wahlzeit beträgt 23 Stunden und 45 Minuten. Die Vorwahlzeit wird in Stunden und Minuten angezeigt, z.B. werden 8 Stunden und 15 Minuten als 8.15 angezeigt.

1. Stellen Sie mit dem Temperaturwähler 4 die gewünschte Saunatem-

peratur ein. Umso weiter Sie nach rechts drehen, umso höher wird die Kabinentemperatur. Im Kombi-Betrieb zeigt das Feuchtesymbol 5 die maximale einstellbareTemperatur an.

2. Stellen Sie mit dem Feuchtewähler 6 die gewünschte Feuchte ein.

Umso weiter Sie nach rechts drehen, umso höher wird die Intensität.

3. Drücken Sie auf die Zeittaste 9 und halten Sie diese gedrückt.

► Die Anzeige 2 beginnt bei 00.00 und erhöht sich in 15 Minuten Schritten.

4. Wenn Sie die gewünschte Vorwahlzeit erreicht haben, lassen Sie die Zeit-

taste 9 los. ► Der Timer läuft und in der Anzeige 2 wird die verbleibende Vorwahl- zeit angezeigt. ► Der Punkt zwischen den Stunden und Minuten in der Anzeige 2 blinkt. ► Nach Ablauf der Vorwahlzeit wird der Saunaofen und der Verdampfer eingeschaltet. WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Vorwahlzeitfunktion aktivieren.WORLD OF WELLNESS Gebrauchsanweisung für den Anwender S. 26/32 9.7. Vorwahlzeit löschen Drücken Sie kurz die Zeittaste 9. ► Die eingestellte Vorwahlzeit wird gelöscht. ► Die Anzeige 2 und die Kontrollleuchten 1 und 3 leuchten je nach Betriebsart (siehe 8. Bedeutung der Anzeigen auf Seite 22) 9.8. Saunasteuerung ausschalten Um die Saunasteuerung nach dem Saunabad auszuschalten, drücken Sie den EIN/AUS-Schalter 8. ► Die Anzeige 2 erlischt. 9.9. Längere Betriebspausen Wenn Sie die Sauna längere Zeit nicht verwenden, schalten Sie die Hauptsiche- rungen der Saunasteuerung im Sicherungskasten aus. 9.10. Funktionsweise der optionalen Tür-Überwachung Während der Vorwahlzeit Wenn jemand die Saunkabine während der Timer läuft betritt, könnte er brenn- bare Gegenstände auf den noch kalten Saunofen ablegen. Nach Ablauf der Vorwahlzeit beginnt der Saunaofen zu heizen. Brennbare Gegenstände auf dem Saunofen entzünden sich und verursachen einen Brand. Dies soll die Tür- Überwachung verhindern. Die Vorwahlzeit wurde eingestellt (siehe Kapitel 9.5 bzw. 9.6). ► Der Timer läuft und der Saunaofen heizt noch nicht. Die Kabinentür wird geöffnet. ► Ein wiederholter Piep-Ton ist zu hören. ► In der Anzeige 2 erscheint die Meldung "door". ► Die eingestellte Vorwahlzeit wird gelöscht. ► Nach dem Schließen der Kabinentür muss die Vorwahlzeit erneut ein- gestellt werden.WORLD OF WELLNESS

Gebrauchsanweisung für den Anwender S. 27/32 Während der Saunaofen heizt Die Kabinentemperatur liegt unter 40 °C und die Kabinentür wird geöffnet. ► Ein wiederholter Piep-Ton ist zu hören. ► In der Anzeige 2 erscheint die Meldung "door". ► Nach dem Schließen der Kabinentür muss die Saunasteuerung erneut gestartet werden. Die Kabinentemperatur liegt über 40 °C. Die Tür-Überwachung dient hier nicht mehr dem Brandschutz, sondern hat eine Energiesparfunktion. Wenn die Kabinentür für weniger als 5 Sekunden geöffnet wird, erfolgt keine Meldung. Die Kabinentür wird für mehr als 5 Sekunden geöffnet: ► Ein wiederholter Piep-Ton ist zu hören. ► Die Kontrollleuchte 3 blinkt. ► Der Saunaofen wird abgeschaltet. ► In der Anzeige 2 erscheint die Meldung "door". ► Nach dem Schließen der Kabinentür wird der Saunaofen wieder einge- schaltet, der Piepton verstummt und die Meldung "door" erlischt.WORLD OF WELLNESS Gebrauchsanweisung für den Anwender S. 28/32

10. Reinigung und Wartung

● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungs- richtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften. ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ● Reinigen Sie das Gerät nicht zu feucht.

1. Tränken Sie ein Reinigungstuch in milder Seifenlauge.

2. Drücken Sie das Reinigungstuch gut aus.

3. Wischen Sie das Gehäuse der Saunasteuerung vorsichtig ab.

10.2. Wartung Die Saunasteuerung ist wartungsfrei.WORLD OF WELLNESS

Gebrauchsanweisung für den Anwender S. 29/32

12. Problemlösung für Anwender

Beachten Sie die Abb.6 (Seite 22). 12.1. Heizzeitüberschreitung Problem: In der Anzeige 2 blinkt "00.00". Ursache: Nach einer Betriebsdauer von 6 Stunden schaltet die Saunasteuerung den Saunaofen aus Sicherheitsgründen automatisch ab (Heizzeit-Begrenzung). Problembehebung: Um die Saunasteuerung wieder in Betrieb zu nehmen, drücken Sie kurz die Zeittaste 9. ► Der Saunaofen wird eingeschaltet und beginnt zu heizen. ► Die Anzeige 2 und die Kontrollleuchten 1 und 3 leuchten je nach Betriebsart. 12.2. Licht leuchtet nicht Problembehebung:1. Schalten Sie die Saunasteuerung mit dem EIN/AUS-Schalter 8 aus.2. Schalten Sie die Hauptsicherungen der Saunasteuerung im Sicherungs-kasten aus.3. Tauschen Sie das Leuchtmittel der Saunabeleuchtung aus.4. Schalten Sie die Hauptsicherung wieder ein.5. Drücken Sie den Schalter 7. ► Wenn das Licht weiterhin nicht leuchtet, verständigen Sie Ihren Liefe- ranten. 12.3. Wassermangel-Anzeige Die Saunasteuerung verfügt im Kombi-Betrieb über eine automatische Wasser-mangel-Anzeige.Problem: In der Anzeige 2 blinkt „FILL“.Ursache: Der Wassertank des Verdampfers ist leer.WORLD OF WELLNESS Gebrauchsanweisung für den Anwender S. 30/32 Problembehebung: Füllen Sie Wasser in den Wassertank des Verdampfers. ► Nach kurzer Zeit erlischt der Text „FILL“ und der Verdampfer beginnt zu heizen. 12.4. Fehlermeldungen Fehlermeldungen in der Anzeige 2 Eine Fehlermeldung signalisiert einen elektrischen Defekt der Anlage. Die Sau- nasteuerung ist nicht mehr betriebsbereit.

1. Notieren Sie die Fehlermeldung.

2. Schalten Sie die Saunasteuerung aus.

3. Schalten Sie die Hauptsicherungen der Saunasteuerung im Sicherungs-

4. Verständigen Sie Ihren Kundendienst.

Fehler Beschreibung Ursache / Behebung E-F1 Leitungskurzschluss / unterbrochene Leitung / Ofenfühler defekt. Siehe Punkt 5. Problemlösung für den Monteur auf Seite 18 E-F2 Leitungskurzschluss / unterbrochene Leitung / Bankfühler defekt. Siehe Punkt 5. Problemlösung für den Monteur auf Seite 18 E-12 Unterbrochene Leitung oder Schaden an der Übertemperatur-Siche- rung. Siehe Punkt 5. Problemlösung für den Monteur auf Seite 18 E-P1 E-P3 Softwarefehler Siehe Punkt 5. Problemlösung für den Monteur auf Seite 18WORLD OF WELLNESS

Montage- und Gebrauchsanweisung S. 31/32

13. Technische Daten

Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: -10 °C bis +40 °C Luftfeuchtigkeit: max. 95% Saunasteuerung Abmessungen: 238 x 195 x 90 mm Schaltspannung / dreiphasig 3N: 400 V Frequenz: 50 Hz Schaltleistung Heizgerät AC 1: 3 x 3 kW Schaltstrom pro Phase / Heizgerät AC 1: 13 A Schaltleistung Verdampfer AC1: 3 kW Schaltstrom Verdampfer AC1: 13 A Nennleistung: 230 V min. / max. Aufnahmeleistung: 4,3 / 6,3 VA Schutzart (spritzwassergeschützt): IP X4 Temperatur-Einstellbereich: +40 °C bis +125 °C Anschluss an das Versorgungsnetz als Festverdrahtung (Festanschluss) Licht Schaltleistung: 100 W Sicherung: 1A T Thermische Sicherheit Ofenfühler mit Übertemperatur-Sicherung (139 °C Abschalttemperatur) Automatische Abschaltung nach 6 h (Heizzeit-Begrenzung) Zweifühlersystem mit Temperaturregelung über dem Ofen bzw. über der Bank.WORLD OF WELLNESS Montage- und Gebrauchsanweisung S. 32/32 Anschlussleitungen Versorgungsleitung: min. 5 x 2,5 mm² Ofenzuleitung: min. 1,5 mm² Verdampferzuleitung: min. 1,5 mm² Fühlerleitungen: min. 0,5 mm² Lichtleitung: min. 1,5 mm² Temperaturbeständigkeit Ofen-,Verdampfer-, Licht- und Fühlerleitungen min. 150 °C Versorgungsleitung min. 90 °C Vorwahlzeitfunktion Minimale Vorwahlzeit 15 Minuten Maximale Vorwahlzeit 23 Stunden 45 Minuten Intervall 15 Minuten-SchritteVersion 01/15 ID no. 50950029
