BBC 52/2 - Benzin-Freischneider Bavaria - Kostenlose Bedienungsanleitung

Produkttyp	Motor-Freischneider
Marke	Bavaria
Modell	BBC 52/2
Gewicht (leerer Tank)	7,4 kg
Motortyp	2-Takt, luftgekühlt, verchromter Zylinder
Hubraum	51,7 cm³
Motorleistung (max.)	1,5 kW (2 PS)
Leerlaufdrehzahl	3000 ± 300 U/min
Maximale Motordrehzahl	10000 U/min
Tankinhalt	1,1 L
Kraftstoffgemisch	40:1 (bleifreies Benzin / 2-Takt-Öl)
Schnittdurchmesser (Faden)	45 cm
Schnittdurchmesser (Messer)	25,5 cm
Fadendurchmesser	2,4 mm
Fadenlänge	2,5 m
Schalldruckpegel LpA	92,1 dB(A) (Unsicherheit K=3 dB)
Schallleistungspegel LWA	112,1 dB(A) (Unsicherheit K=3 dB)
Vibration rechter Griff	13,846 m/s² (Unsicherheit K=1,5 m/s²)
Vibration linker Griff	10,602 m/s² (Unsicherheit K=1,5 m/s²)
Zündkerze	Torch L8RTC
Sicherheitsvorrichtung	Schutzhaube, Fadenmesser, Ein-/Ausschalter
Wartung des Luftfilters	Alle 25 Betriebsstunden
Wartung der Zündkerze	Erste Überprüfung nach 10 h, dann alle 50 h
Verschleißteile	Zündkerzen, Luftfilter, Messer, Spule mit Faden

Häufig gestellte Fragen - BBC 52/2 Bavaria

Welchen Kraftstoff verwende ich für den Freischneider Bavaria BBC 52/2?

Verwenden Sie ein Gemisch aus normalem bleifreiem Benzin und Spezial-2-Takt-Motoröl im Verhältnis 40:1 (40 Teile Benzin auf 1 Teil Öl). Mischen Sie in der mitgelieferten Flasche und verwenden Sie keinen Kraftstoff, der länger als 90 Tage gelagert wurde.

Wie starte ich den Freischneider kalt?

Stellen Sie das Gerät auf eine ebene Fläche. Drücken Sie 10 Mal auf die Kraftstoffpumpe (Primer). Schalten Sie den Schalter auf 'I'. Blockieren Sie den Gashebel, indem Sie die Blockierung und den Gashebel betätigen. Stellen Sie den Chokehebel auf 'ON'. Ziehen Sie das Startseil bis zum ersten Widerstand und dann 4 Mal kräftig durch. Nach dem Start stellen Sie den Chokehebel auf 'OFF' und lassen Sie das Gerät 3 Sekunden warmlaufen.

Wie ersetze ich den Schneidfaden?

Bauen Sie die Fadenspule aus, indem Sie das Gehäuse entfernen. Entfernen Sie den alten Faden. Falten Sie den neuen Faden in der Mitte und haken Sie die Schlaufe in die Kerbe des Spulenträgers ein. Wickeln Sie den Faden unter Spannung gegen den Uhrzeigersinn auf. Führen Sie die Enden in die Halterungen ein. Setzen Sie die Spule wieder in das Gehäuse ein und ziehen Sie an den Enden, um sie freizugeben. Schneiden Sie auf ca. 13 cm ab.

Wie ist die Vorgehensweise zum Schärfen des Messers?

Lockern Sie die Schrauben, die das Messer an der Schutzhaube befestigen. Spannen Sie das Messer in einen Schraubstock. Schärfen Sie mit einer Flachfeile unter Beibehaltung des ursprünglichen Winkels. Feilen Sie in eine Richtung. Montieren Sie das Messer wieder.

Wie reinige ich den Luftfilter?

Entfernen Sie den Luftfilterdeckel und nehmen Sie den Filter heraus. Klopfen oder blasen Sie ihn zum Reinigen aus. Verwenden Sie niemals Benzin oder entzündliche Lösungsmittel. Setzen Sie den Deckel wieder auf. Überprüfen Sie alle 25 Betriebsstunden.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie, ob die Startvorgabe korrekt ist (siehe Frage 2). Reinigen oder ersetzen Sie die Zündkerze, wenn sie verschmutzt oder feucht ist. Überprüfen Sie die Vergasereinstellung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie lagere ich das Gerät für mehr als 30 Tage?

Entleeren Sie den Kraftstofftank. Starten Sie den Motor, bis er ausgeht, um den Kraftstoff aus dem Vergaser zu entfernen. Entfernen Sie die Zündkerze, geben Sie einen Teelöffel 2-Takt-Öl in den Zylinder und ziehen Sie langsam am Startseil. Setzen Sie die Zündkerze wieder ein. Lagern Sie das Gerät an einem trockenen Ort und fern von Zündquellen.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie Augen- und Gehörschutz, einen Helm, feste Schuhe und Handschuhe. Halten Sie einen Abstand von mindestens 15 m zu anderen Personen ein. Arbeiten Sie nicht im Regen. Stoppen Sie den Motor vor jeder Wartung. Verwenden Sie stets den Tragegurt.

Wie stelle ich den Motorleerlauf ein?

Der Motor muss warm sein. Wenn das Gerät im Leerlauf ausgeht, drehen Sie die Leerlaufschraube (Abb. 13a/E) im Uhrzeigersinn, bis der Motor stabil läuft. Wenn das Schneidwerkzeug im Leerlauf läuft, reduzieren Sie den Leerlauf. Die Drehzahl des Schneidwerkzeugs muss beim Start mindestens das 1,25-fache des Leerlaufs betragen.

Wo finde ich Ersatzteile?

Bestellen Sie Ersatzteile unter Angabe des Typs, der Referenz und der Identifikationsnummer des Geräts sowie der Teilenummer. Preise finden Sie auf www.isc-gmbh.info. Verschleißteile wie Zündkerzen, Filter, Messer und Spulen sind erhältlich.

BEDIENUNGSANLEITUNG BBC 52/2 Bavaria

Art.-Nr.: 34.046.62 I.-Nr.: 11019

-2

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprachenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Sicherheitsvorrichtungen

Beim Arbeitsen mit dem Gerät muss die entsprechende Kunststoff schutzhaube für Messer- oder Fadenbetrieb montiert sein, um das Wegschaudem von Gegenständen zu verhindern. Das integrierte Messer in der Schnittfaden-Schutzhaube schneidel den Faden automatisch auf die optima Lange ab.

Zusammenbau: Achten Sie beim Zusammenbau darauf, dass keine Fremdkörper in das Gerät gelangen oder die Funktion der Kupplung durch Verschmutzung beeinträchtigt wird.

Nach dem Zusammenbau: Wenn das Gerät im Standgas lauftarf sich das Werkzeug nicht mitdrehen. Ist das nicht der Fall, wurde ein Fehler bei der Montage gemacht.

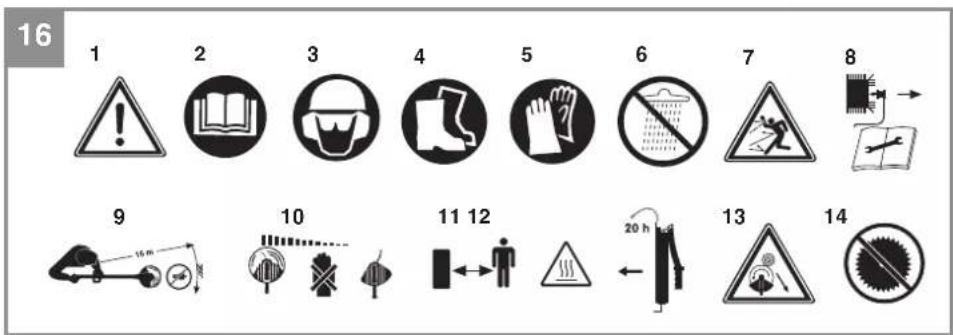

Erklärung der Hinweissschilder auf dem Gerät (Bild 16):

1. Warnung!
2. Vor Inbetriebnahme Gebrauchsanleitung lesen!

3. Augen-/ Kopf- und und Gehorschutz tragien!

4. Festes Schuhwerklagen!

5. Schutzhandschuhe tragien!
6. Gerat vor Regen oder Nasse schützen!
7. Achte auf weggeschleuderte Teile.
8. Vor Wartungsarbeiten Gerät abstellen und Zündkerzenstecker abziehen!
9. Der Abstand zwischen Maschine und Umstehende muß modestens 15m betragen!
10. Werkzeugläuft nach!
11. Achtung heisse Teile. Abstand halten.
12. Ergänzen Sie alle 20 Betriebsstunden etwas-Fett (Getriebefil ießfett)!
13. Vorsicht vor Rückstoß!
14. Verwenden Sie keine Sägeblätter.

2. Gerätebeschreibung und Lieferumfang

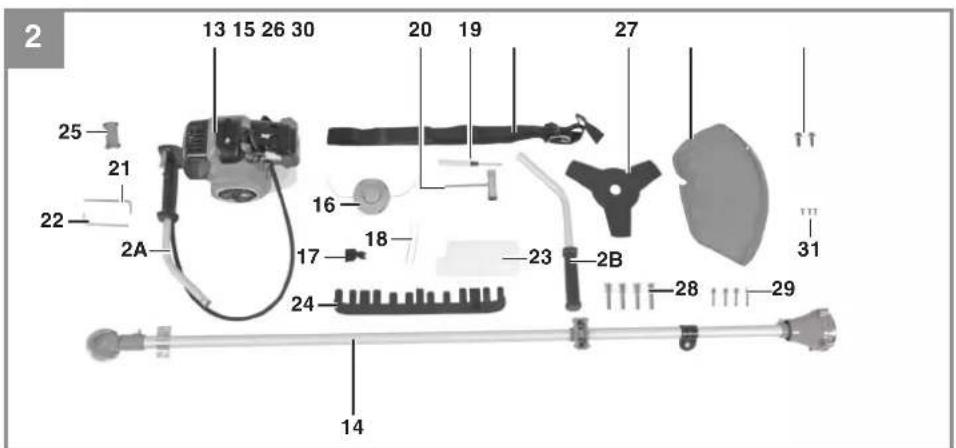

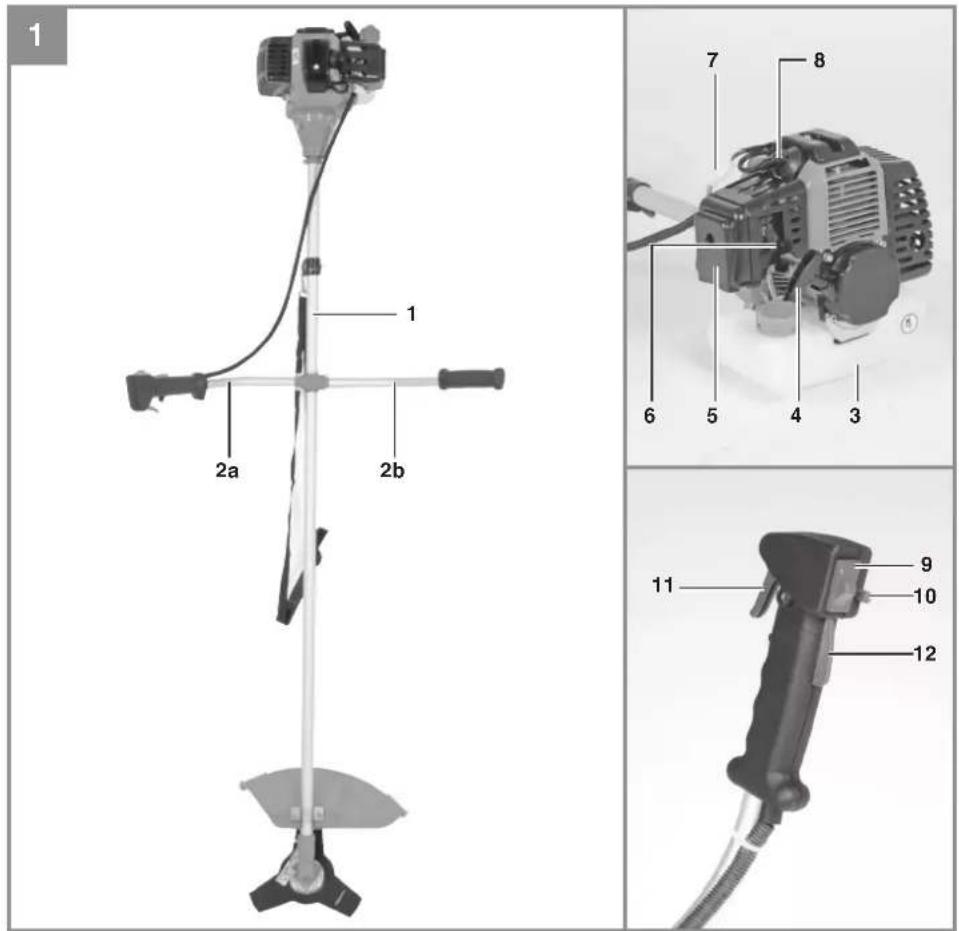

2.1 Gerätebeschreibung (Bild 1-2)

1.Führungsholm
2a. Führungshandgriff rechts
2b. Führungshandgriff links
3. Benzintank
4. Starterseil
5. Abdeckung Luftfi Itergehäuse
6. Choke-Hebel
7. Kabelverbindung
8. Zündkerzenstecker
9. Ein-/Aus-Schalter
10. Arretierung Gashebel
11. Gashebel
12. Gashebelsperre
13. Baugruppe Motor
14. Baugruppe Führungsholm
15. Tragegurt
16. Fadenspule mit Schnittfaden
17. Fadenmesser
18. 2x Kabelbinder
19. Schlitzschraubenzieher
20. Zündkerzenschlüssel
21. Innensechskantschlüssel 5 mm
22. Innensechskantschlüssel 4 mm
23. Öl/Benzinmischfl asche
24. Schnittfadenschutz
25. Oberteil Führungshandgriff halterung
26. Schnittmesserschutzhaube
27. Schnittmesser
28. 4x Innensechskantschraube M6x30, Feder-ring, U-Scheibe
29. 4x Innensechskantschraube M5x25, Feder-ring, U-Scheibe
30. 2x Sechskantschraube M6x16
31. 3x Fadenmesserbefestigungsschraube

D

(L = 10mm)

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

BaugruppeMotor
Baugruppe Führungsholm
Führungshandgriff links
- Tragegurt
Fadenspule mit Schnittfaden
Fadenmesser
2x Kabelbinder
Schlitzschraubenzieher
Zündkerzenschlüssel
Innensechskantschlüssel 5 mm
Innensechskantschlussel 4 mm
- Öl/Benzinmischflasche
Schnittfadenschutz
- Oberteil Führungshandgriffhalterung
Schnittmesserschutzhaube
Schnittmesser
4x Innensechskantschraube M6x30, Feder-ring, U-Scheibe
4x Innensechskantschraube M5x25, Feder-ring, U-Scheibe
2x Sechskantschraube M6x16
3xFadenmesserbefestigungsschraube (L = 10mm)

Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Die Motorsense (Verwendung des Schneidmessers) eignet sich zum Schneiden von leichten Gehölz, starken Unkraut und Unterholz. Der Motortrimmer (Verwendung der Fadenspule mit Schnittfaden) eignet sich zum Schneiden von Rasen, Grasflächen und lechten Unkraut. Die Einhaltung der vom Hersteller beigeftigen Gebrauchsanweisung ist Vorraussetzung für den ordnungsgemäßen Gebrauch des Gerätes. Jede andere Verwendung, die in dieser Anleitung nicht ausdrecklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Beachten Sie unbedingt die Einschränkungen in den Sicherheitschinweisen.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Gefahr! Wegen körperlicher Gefährung des Benutzers darf die Benzimotorsense nicht zu folgenden Arbeiten eingesetzt werden: zum Reinigen von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten. Ferner darf die Benzimotorsense nicht zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfhugel verwendet werden. Aus Sicherheitsgrunden darf die Benzimotorsense nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

D

4. Technische Daten

Motortyp 2-Takt-Motor, luftgekühlt, Chromzylinder
Motorleistung (max.)	1,5 kW / (2 PS)
Hubraum	51,7 cm3
Leerlaufdrehzahl Motor	3000 ± 300 min1
Max. Drehzahl Motor	10000 min1
Max. Drehzahl Sense:	8400 min1
Max. Drehzahl Trimmer:	7400 min1
Zündung	Elektronisch
Antrieb	Zentrifugalkupplung
Gewicht (leerer Tank)	7,4 kg
Schnittkreis-Faden Ø	45 cm
Schnittkreis-Messer Ø	25,5 cm
Fadenlänge	2,5 m
Faden-Ø	2,4 mm
Tankinhalt	1,1 l
Zündkerze	Torch L8RTC

Gefahr!

Gerausch und Vibration

Schalldruckpegel L. 92,1 dB(A)

Unsicherheit K_D 3dB

Schalleistungspegel LwA 112,1 dB(A)

Unsicherheit K_WA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Betrieb

Schwingungsemissionswert a_n = 13,846m / s^2 Unsicherheit K = 1,5m / s^2

Rechter Handgriff

Schwingungsemissionswert a_n = 10,602m / s^2 Unsicherheit K = 1,5m / s^2

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

5. Montage

5.1.1 Montage Führungsholm

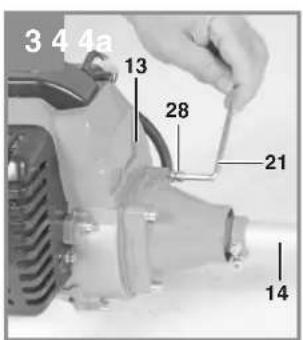

(Abb. 3) Schrauben Sie die Baugruppe Führungs-holm (14) mit den 4 Innesechskantschrauben M6x30 (28) an der Baugruppe Motor (13) fest.

5.1.2 Montage Führungshandgriff

Montieren Sie den Führungshandgriff links (2b) bzw. den Führungshandgriff rechts (2a) wie in den Ab-bildungen 4-4a dargestellt. Die LÖcher in den Füh-rungshandgriff en dienen als Schraubenaufnahme. Ziehen Sie die Schrauben (29) am Oberteil der Füh-rungshandgriff halterung (25) fest.

5.1.3 Tragegurt und Kabel befestigen

Haken Sie wie in Abb. 5 dargestellt den Tragegurt (15) in die Halterung ein. AnschlieBendbefestigen Sie das Kabel mittels der beigelegtenKabelbinder (18) am Fruhrsholm und Fuh-rungshandgriff.

5.1.4 Montage Schnittmesserschutzhaube

Achtung: Beim Arbeiten mit dem Schnittmesser muss die Schnittmesserschutzhaube (26) montiert sein. Schrauben Sie wie in Abb. 6 dargestellt die Schnitt-messerschutzhaube (26) mit den beiden Schrauben M6x16 (30) an der damit vorgenhalten Schelle an.

5.1.5 Montage/Ersetzen des Schnittmessers

Die Montage des Schnittmessers ist auf den Bildern 7a-7f zu sehen. Die Demontage erfolgt in umge-kehrter Reihenfolge.

Mitnehmerscheibe (32) auf die Zahnwelle stecken (Abb. 7b)
Schnittmesser (27) auf der Mitnehmerscheibe arretieren (Abb. 7c)
- Druckplatte (33) über das Gewinde der Zahnwelle stecken (Abb. 7d)
Abdeckung Druckplatte (34) aufstecken (Abb. 7e)
Die Bohrung der Mitnehmerscheibe suchen, mit der darunter liegenden Kerbe überein bringen und mit dem mitgelieferten Innensechskantschluss (22) arretieren um nun die Mutter (35) anzuziehen (Abb. 7f). Achtung: Linksgewinde

5.1.6 Montage Fadenmesser

Schrauben Sie das Fadenmesser (17) wie in Abb. 8 dargestellt mit drei Schrauben (31) am Schnittfaden-schutz (24) fest. Verletzungsgefahr - Schutzhand-schuhe traben.

D

5.1.7 Montage Schnittfadenschutz an Schnitt-messerschutzhaube

Achtung: Beim Arbeitsen mit dem Schnittfaden muss zusätzlich die Schnittfadenschutzhaube montiert werden.

Der Schnittfadenschutz (24) wird wie in Abb. 9 dar-gestellt in die Aufnahmen an der Messerschutz-haube (26) gedrückt. Achtung: Am Schnittfaden-schutz befi ndet sich das Schnittfadennmesser -Ver-letzungsgefahr!

5.1.8 Montage/ Ersetzen der Fadenspule

Die Montage der Fadenspule ist auf dem Bild 10 zu sehen. Die Demontage erfolgt umgekehrt.

Die Bohrung der Mitnehmerscheibe (32) suchen, mit der darunter liegenden Kerbe überein bringen und mit dem mitgelieferten Innensechskant-schlussel (22) arretieren um nun die Fadenspule (16) auf das Gewinde zu schrauben. Achting: Linksgewinde

5.2 Einstellen der Schnitthöhe

• Streifen Sie den Schultergurt (15) über die linke Schulter.
  Um die optimale Tragegurtlange festzustellen machen Sie anschlieBend eine Schwingbewegungen ohne den Motor anzulassen (Abb. 11a)

Warning! Benutzen Sie den Gurt immer wenn Sie mit dem Gerät arbeiten. Bringen Sie den Gurt an sobald Sie den Motor gestartet haben und er im Leerlauf lauf. Schalten Sie den Motor aus bevor Sie den Tragegurt abnehmer.

6. Vor Inbetriebnahme

Prufen Sie das Gerät vor jeder Inbetriebnahme auf:

DichtheitdesTreibstoffsystems.
- Einwandfrei Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvortrlichtung.
Festen Sitz samentlicher Verschraubungen.
Leichtgangigkeit aller beweglichen Teile.

6.1 Treibstoff und Öl

Empfohlene Treibstoffe Benutzen Sie nur ein Gemisch aus bleifreiem Benzin und speziellem 2-Takt-Motorl. Mischen Sie das Treibstoffgemisch nach der Treibstoff-Mischtabelle an.

Hinweis: Verwenden Sie kein Treibstoffgemisch, das mehr als 90 Tage lang gelagert wurde.

Hinweis: Verwenden Sie kein 2-Takt-Öl das ein Mischverhältnis von 100:1 empf hiht. Bei Motorenschäden auf Grund ungenügender Schmierung entfällt die Motorgaratie des Herstellers.

Warning: Verwenden Sie zum Transport und zur Lagerung von Kraftstoff nur dazu vorgesehene und zugelassene Behälter.

Geben Sie jeweils die richtige Menge Benzin und 2-Takt-Öl in die beiliegende Mischfl asche (Siehe aufgedruckte Skala). Schütteln Sie anschließend den Behälter gut durch.

6.2 Treibstoff -Misch-Tabelle

Mischverfahren: 40 Teile Benzin auf 1 Teil Öl

Benzin 2-Takt-Öl
1 Liter 25 ml
5 Liter 125 ml

7. Betrieb

Beachten Sieitte die gesetzlichen Bestimmungen zur Larmschutzverordnung, die ortlich underschiedlich sein konnen.

7.1 Starten bei kaltem Motor

Füllen Sie den Tank mit einer angemessenen Menge Benzin/Ol-Gemisch. Siehe auch Treibstoff und Öl.

1. Gerat auf eine harte, ebene Fläche stellen.

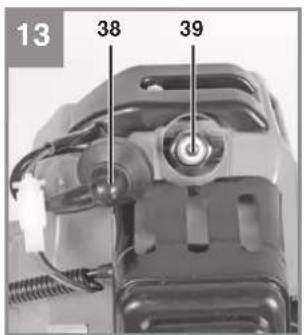

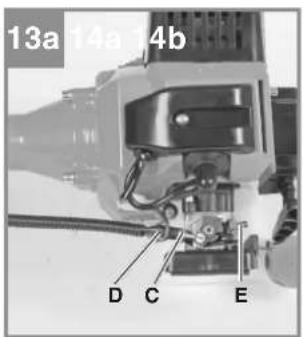

2. Kraftstoff pumpe (Primer) (Abb. 14a/Pos. 39) 10x drucken.
3. Ein-/ Aus-Schalter (Abb. 1/Pos. 9) auf „I" schalten.
4. Gashebel feststellen. Hierzu Gashebelsperre (Abb. 1/Pos. 12) und anschließend Gashebel (Abb. 1/Pos. 11) betätigten und durch gleichzeitiges Drucken der Arretierung (Abb. 1/Pos. 10) den Gashebel feststellen.

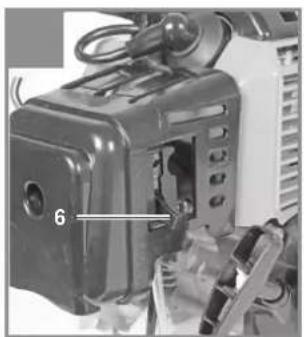

5. Choke-Hebel (Abb. 1/Pos. 6) auf ON stellen.
6. Das Gerät gut festhalten und die Starterleine (Abb. 1/Pos. 4) bis zum ersten Widerstand Herausziehen.Jetzt den Startseilzug 4x rasch anziehen.Das Gerät sollte starten.

Hinweis: Die Starterleine nicht zurückschleudern halten. Dies kann zu Beschädigungen führen.

Warning: Durch den festgestellten Gashebel beginnt das Schnittwerkzeug bei startendem Motor zu arbeiten.

D

Ist der Motor gestartet, den Choke-Hebel auf OFF stellen und das Gerät ca. 3 Sek. warm-laufen halten.

AnschlieBend Gashebel durch einfaches Betätigen entriegeln (Der Motor kehrt in den Leerlauf zurück).

1. Solte der Motor nicht starten wiederholen Sie die Schritte 4-6.

Zur Bechtung: Springt der Motor auch nach mehreren Versuchen nicht an, lessen Sie den Abschnitt „Fehlerbehebung am Motor".

Zur Bechtung: Ziehen Sie den Startseilzug stets gerade hers. Wird sie in einem Winkel herausgezogen, entsteht Reibung an der Ose. Durch diese Reibung wird die Schnur durchgeschuesuert und nutzt sich schneller ab. Halten Sie stets den Anlassgriff, wenn sich die Schnur wieder einzieht.

Lassen Sie die Schnur nie aus dem ausgezogenen Zustand zurückschnellen.

7.2 Starten bei warmem Motor

Das Gerat stand fur weniger als 15-20min still)

1. Gerät auf harte, ebene Fläche stellen.
2. Ein-/Aus-Schalter auf „schalten.
3. Gashebel feststellen (analog „Starten bei kaltem Motor").
4. Gerat gut festhalten und die Starterleine bis zum ersten Widerstand Herausziehen. Zeit die Starterleine rasc anziehen. Das Gerat sollte nach 1-2 Zügen starten. Falls die Maschine nach 6 Zügen immer noch nicht startet wiederholen Sie die Schritte 1-7 unter kalten Motor starten.

7.3 Motor abstellen

Not-Aus Schrittfolge:

Falls es notwendig ist, die Maschine sofort anzhalten, stellen Sie hierzu den Ein-/Aus-Schalter auf „Stop“ bzw. “0”

Normale Schrittfolge:

Lassen Sie den Gashebel los und warten Sie bis der Motor in Leerlaufgeschwindigkeit übergegangen ist. Stellen Sie dann den Ein-/ Aus-Schalter auf „Stop“ bzw. “0”.

7.4 Arbeitschinweise

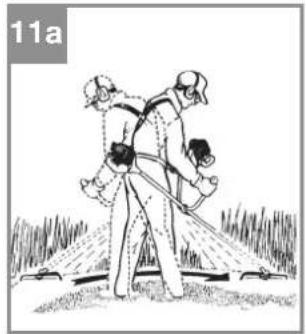

Trainieren Sie vor Einsatz des Gerätes sämtliche Arbeitstechniken bei abgestelltem Motor.

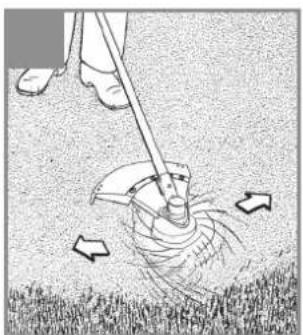

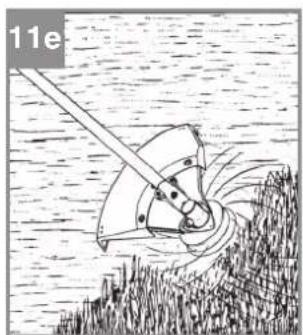

8. Arbeitsen mit der Benzin-Motorsense

Veränderung des Schnittfadens

Warning! Benutzen Sie keinen Metalldraht oder kunststoffumhülten Metalldraht irgendeiner Art in der Fadenspule. Dies kann zu schweren Verletzungen beim Benutzer führen.

Zur Veränderung des Schnittfadens, lassen Sie den Motor auf Vollgas laufen und tippen Sie die Fadenspule auf den Boden. Der Faden wird automatisch verlangert. Das Messer am Schutzschild kürzt den Faden auf die zulässige Länge (Abb. 11b).

Hinweis: Entfernen Sie regelmäßige alle Rassen- und Unkrautreste um ein Überhitzen des Schaffrohs zu vermeiden. Rasen-/Gras-/Unkrautreste verfangen sich unterhalb des Schutzscholds (Abb. 11c), dies verhindert eine ausreichende Kuhlung des Schaffrohs. Entfernen Sie die Reste vorsichtig mit einem Schraubenzieher oder dergleichen.

Verschiedene Schnittverfahren

Ist das Gerät richtig montiert, schneidet es Unkraut und hohes Gras an schwer zugänglichen Stellen, wie z.B. entlang von Zäunen, Mauern und Fundamenten sowie um Bäume herum. Es{lsst sich auch fur „Abmahrheiten" einsetzen, um Vegetation zur betteren Vorbereitung eines Gartens oder zum Ausputzen eines bestimmen Bereiches bodannah zu entfern.

Zur Bechtung: Auch bei sorgfälliger Anwendung hat das Schneiden an Fundamenten, Steinoder Betonmauern usw. eine über dem Normalen liegende Abnutzung des Fadens zur Folge.

Trimmen/ Mahlen

Schwingen Sie den Trimmer in sichelartiger Bewegung von Seite zu Seite. Halten Sie die Fadenspule stets parallel zum Boden. Überprüfen Sie das Gelände und legen Sie die gewünschte Schnitthöhe fest. Führn und halten Sie die Fadenspule in der gewünschten Höhe, zwecks gleichmässigem Schnitt (Abb. 11d).

Niedriges Trimmen

Halten Sie den Trimmer mit einer leichten Neigung genau vor sich, so dass sich die Unterseite der Fadenspule über dem Boden befindet und der Faden die richtige Schnittstelle trifft. Schneiden Sie immer von sich weg. Ziehen Sie den Trim

D

mer nicht zu sich hin.

Schneiden an Zaun/ Fundament

Nahern Sie sich beim Schneiden langsam Maschendrahtzäunen, Lattenzäunen, Natursteinmauern und Fundamen um nah daran zu schneiden, ohne jedoch mit dem Faden gegenüber das Hindernis zu schlagen. Kommt der Faden z.B. mit Steinen, Steinmauern oder Fundamen in Berührung,utzt er sich ab oder franst aus. Schlagt der Faden gegen Zaungeftecht, bricht er ab.

Trimmen um Bäume

Trimmen Sie um Baumstämme, nahern Sie sich langsam, damit der Faden die Rinde nicht berührt. Gehen Sie um den Baum herum, und schneiden Sie darauf von links nach rechts. Nähern Sie sich Gras oder Unkraut mit der Spitze des Fadens, und kippen Sie die Fadenspule weniger nach vorn.

Warning: Seien Sie überaus vorsichtig bei Abmahrheiten. Halten Sie bei solchen Arbeitsen einen Abstand von 30 Metern zwischen sich und anderen Personen oder Tieren ein.

Abmahlen

Beim AbmAHen erfassen Sie die gesamte Vegetation bis zum Grund. Dazu neigen Sie die Fadenspule im 30 Grad Winkel nach rechts. Stellen Sie den Handgriff in die gewünschte Position. Beachten Sie die erhöhte Verletzungsgefahr des Benutzers, Zuschauer und Tiere, sowie die Gefahr der Sachbeschädigung durch weggeschleuderte Objekte (z.B. Steine) (Abb.11e).

Warning: Entfernen Sie mit dem Gerät keine Gegenstände von Fußwegen usw!.

Das Gerät ist ein kraftvolles Werkzeug, und keine Steine oder andere Gegenstände können 15 Meter und mehr weggeschleudert werden und zu Verletzungen oder Beschädigungen an Autos, Häusern und Fenstern führen.

Sagen

Das Gerät ist nicht zum Sagen geeignet.

Verklemmen

Solle das Schnittmesser wegen zu dichter Vegetation blockieren stellen Sie unverzüglich den Motor ab. Befreien Sie das Gerät von Gras und Gestrupp(before Sie es erneut in Betriebnehmen.

Vermeiden von Ruckschlag

Beim Arbeiten mit dem Schnittmesser besteht die Gefahr des Rückschlages wenn these auf feste Hindernisse (Baumstamm, Ast, Baumstumpf, Stein oder dergleichen) trifft. Das Gerät wird bzw gegen die Drehrichtung des Werkzeugs zurückgeschleu-dert. Dies kann zum Verlust der Kontrolle über das Gerät führen. Benutzen Sie das Schnittmesser nicht in der Höhe von Zäunen, Metallposten, Grenzsteinen oder Fundamenten.

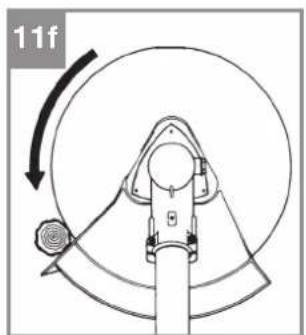

Zum Schneiden von dichen Stängeln positionieren Sie diese wie in Abb. 9f dargestellt um Rückschlage zu vermeiden.

9. Wartung

Schalten Sie das Gerät vor Wartungsarbeiten im- mer aus undziehen Sie den Zündkerzenstecker ab.

9.1 Ersetzen von Fadenspule/Schnittfaden

1. Die Fadenspule (16) wie in Abs 5.1.8. beschreiben demontieren. DieSELLliche Rastrasse leicht eindrücken, gleichzeitig die Spule nach unten drucken und im Uhrzeigersinn drehen (Abb. 15a). Eine Gehausehalfte abnehmen.
2. Fadenspule aus dem Fadenspulen-Gehäuse entnehmer (Abb. 15c).
3. Evtl. noch vorhandenen Schnittfaden entfernen.
4. Neuen Schnittfaden in der Mitte zusammen-legen und die entstandene Schlaufe in die Aussparung des Spulentellers einhängen. (Abb. 15d)
5. Faden unter Spannung gegen den Uhrzeitiger-sinn aufwickeln. Der Spulenteiler trennt bzwie die beiden Halften des Schnittfadens. (Abb. 15e)
6. Die letzten 15cm der beiden Fadenenden in die gegenüberliegenden Fadenhalter des Spulentellers einhaken. (Abb. 15f)
7. Die beiden Fadenenden durch die Metallosen im Fadenspulen-Gehäuse führen (Abb. 15c).
8. Fadenspule in das Fadenspulen-Gehäuse drucken.
9. Kurz und kräftig an beiden Fadenenden ziehen um diese aus den Fadenhaltern zu loseh.
10. Überschüssigen Faden auf etwa 13 cm zurückschneiden. Das verringert die Belastung auf den Motor während des Startens und Aufwärmens.

D

1. Fadenspule wieder montieren (siehe Abschnitt 5.1.8). Wird die komplette Fadenspule erneuert, sind die Punkte 3-6 zu ubersprin-gen.

9.2 Schleifen des Schutzhaubenmessers

Das Schutzhaubenmesser kann mit der Zeit stumpf werden. Sollen Sie dies feststellen, offen Sie die Schrauben mit denen das Schutzhaubenmesser an der Schutzhaube befestigt ist. Befestigen Sie das Messer in einem Schraubstock. Schleifen Sie das Messer mit einer Flachfeile und achten Sie darauf, den Winkel der Schnittkante beizubehalten. Feilen Sie nur in eine Richtung.

9.3 Wartung des Luftf Iters

Verschmutzte Luftfiter verringn die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige Kontrolle ist davon unerlässlich. Der Luftfiter (37) sollte alle 25 Betriebsstunden kon-trolliert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftfilter früiger zu überprüfen.

1. Entfernen Sie den Luftfiterdeckel (Abb. 12a/Pos.36)
2. Entnehmen Sie den Luftfi Iter (Abb. 12b/Pos. 37)
3. Reinigen Sie den Luftfiter durch ausklopfen oder ausblasen.
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Warning: Luftfilter nie mit Benzin oder brennbaren Lösungsmitteln reinigen.

9.4 Wartung der Zündkerze (Abb. 13)

Zündkerzenfunkenstrecke = 0,6mm. Ziehen Sie die Zündkerze mit 12 bis 15 Nm an. Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden warten.

1. Ziehen Sie den Zündkerzenstecker (38) ab.
2. Entfemen Sie die Zündkerze (Abb. 39) mit dem beiliegenden Zündkerzenschlüssel (20).
3. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

9.5 Vergaser Einstellungen

Warning! Einstellungen am Vergaser * d ufen nur durch autorisierten Kundendienst vorgenommen werden.

Zu allen Arbeitsen am Vergaser muss zuerst die Luftfi Iterabdeckung wie in Abbildung 12a und 12b gezeigt demontiert werden.

Einstellen des Gasseilzuges:

Sollte die Maximalrehzahl des Gerats mit der Zeit nicht mehr erreicht werden und samlliche anderen Ursachen nach Abschnitt 12 Fehlerbehebung ausgeschlossen sein, konnte eine Einstellung des Gasseilzuges erforderlich sein. Überprüfen Sie hierfür zunachst ob der Vergaser bei voll durchgedrücktem Gasgriff ganz öffnet. Dies ist der Fall wenn der Vergaserschieber (Abb. 13a) bei voll betatigtem Gas vollständig geöff net ist. Abbildung 13a zeigt die korrekte Einstellung. Sollte der Vergaserschieber nicht vollständig geöff net sein, ist eine Nachjustierung notwendig. Um den Gasseilzug nachzustellen sind folgende Schritte erforderlich:

• Lösen Sie die Kontermutter (Abb. 13a/Pos. C) einige Umdrehungen.
• Drehen Sie die Verstellschraube (Abb. 13a/Pos. D) Heraus, bis der Vergaserschieber bei voll betätigtem Gas, wie in Abbildung 13a gezeigt, vollständig geöffnet ist.
  Ziehen Sie die Kontermutter wieder fest.

9.6 Einstellen des Standgases:

Warning! Standgas bei warmen Betriebszustand einstellen.

Solle das Gerät bei nicht betätigtem Gashebel ausgehen und ähnliche anderen Ursachen nach Abschnitt 12 Fehlerbehebung ausgeschlossen sein, ist ein Nachjustieren des Standgases notwendig. Drehen Sie hierzu die Standgasschraube (Abb. 13a/Pos. E) im Uhrzeigersinn bis das Gerät im Leerlauf sicher lauft. Solle das Standgas so hoch sein, dass sich das Schnittwerkzeug mitdreht, muss dies durch Linksdrehen der Standgasschraube sowie verringer wirden bis sich das Schnittwerkzeug nicht mehr mittreht.

Die Anlaufdrehzahl des Schneidwerkzeugs muss mindestens die 1,25 fache Leerlaufdrehzahl sein.

D

10. Reinigung, Lagerung, Transport und Ersatzteilbestellung

10.1 Reinigung

• Halten Sie die Griffe ölfrei, damit Sie immer sicheren Halt haben.
• Reinigen Sie das Gerät bei Bedarf mit einem feuchten Tuch und gegebenenfalls mit einem milden Spülmittel.

Achtung!

Vor jeder Reinigung Zündkerzensteckerziehen. Tauchen Sie das Gerät zur Reinigung keinesfalls in Wasser oder andere Flüssigkeiten. Bewahren Sie das Gerät an einem sicheren und trockenen Platz und außerhalb der Reichweite von Kindern auf.

10.2 Lagerung

Vorsicht: Verstauen Sie das Gerät nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen.

Verstauen des Gerätes

Wenn Sie das Gerät länger als 30 Tage verstauen, muss sie hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser befi ndliche, restliche Treibstoff und lasst einen gummiertigen Bodensatz zurück. Dies konnte den Start erschweren und teure Reparaturarbeiten zur Folge haben.

1. Nehmen Sie die Treibstoff tankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank.
2. Starten Sie den Motor und halten Sie hin laufen, bis der Motor anhalt, um den Treibstoff aus dem Verqaser zu entfernen.
3. Lassen Sie den Motor abkühlen (ca. 5 Minuten).
4. Entfernen Sie die Zündkerze (siehe 9.4)
5. Geben Sie 1 Teelöff el sauberes 2-Takt-Öl in die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleiue, um die internen Komponenten zu beschachten. Setzen Sie die Zündkerze wieder ein.

Hinweis: Verstauen Sie das Gerät an einem trockenen Ort und welt entfert von möglichen Entzündungsquellen, z.B. Ofen, HeiBwasserboiler mit Gas, Gastrockner, etc.

Erneutes Inbetriebnahme

1. Entfernen Sie die Zündkerze (siehe 9.4).
2. Ziehen Sie rasch an der Starterleine, um überschüssiges Öl aus der Verbrennungskammer zu entfernen.
3. Reinigen Sie die Zündkerze und achten Sie auf den richtigen Elektrodenabstand an der Zündkerze; oder setzen Sie eine neue Zünd-kerze mit richtig Elektrodenabstand ein.
4. Bereiten Sie das Gerät für den Betrieb vor
5. Fullen Sie den Tank mit der richtigen Treibstoff -/Olmischung auf. Siehe Abschnitt Treibstoff und Öl.

10.3 Transport

Wenn Sie das Gerät transportieren möchten entleeren Sie den Benzintank wie im Kapitel 10 erklart. Reinigen Sie das Gerät mit einer Bürste oder einem Handfeger von grobem Schmutz.

10.4 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteil-Nummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

11. Entsorgung und Wiederverwertung

Das Gerät befändet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zugrückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihr den keine Sammelstellebekannt ist, sollen den Sie bei der Gemeindeverwaltung nachfragen.

D

12. Fehlersuchplan

Die folgende Tabelle zeigt Fehlersymptome auf und beschreiben wie Sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitiggen können, wenden Sie sich an ihre Service-Werkstatt.

Störung Mögliche Ursache Behebung
Das Gerät springt nicht an.	- Fehlerhaftes Vorgehen beim Star- ten. - Verrußte oder feuchte Zündkerze - Falsche Vergasereinstellung	- Folgen Sie den Anweisungen zum Starten - Zündkerze reinigen oder durch neue ersetzen. - Autorisierten Kundendienst aufsu- chen, oder das Gerät an die ISC- GmbH senden.
Das Gerät springt an, hat aber nicht die volle Leistung.	- Falsche Einstellung des Chokeh- bels - Verschmutzer Luftfi Itler - Falsche Vergasereinstellung	- Chokehebel auf OFF stellen. - Luffi Itser reinigen - Autorisierten Kundendienst aufsu- chen, oder das Gerät an die ISC- GmbH senden.
Der Motor lauft un- regelmäßig	- Falscher Elektrodenabstand der Zündkerze - Falsche Vergasereinstellung	- Zündkerze reinigen und Elektro- denabstand einstellen oder neue Zündkerze einsetzen. - Autorisierten Kundendienst aufsu- chen, oder das Gerät an die ISC- GmbH senden.
Motor raucht über- mäßig	- Falsche Treibstoff mischung - Falsche Vergasereinstellung	- Richtige Treibstoff mischung ver- wenden (siehe Treibstoff -Mischta- belle) - Autorisierten Kundendienst aufsu- chen, oder das Gerät an die ISC- GmbH senden.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen ihren für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesen Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht werden.

Kategorie Beispiel
Verschleiße*Zündkerze,Luftfi Iter
Verbrauchsmaterial/ Verbrauchsteile* Schnittmesser, Fadenspule mit Schnittfaden
Fehlteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihn vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diese Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass ourere Geräte bestimmungsgemn nicht fur den gewerblichen handwerklichen oder beruflichen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerat, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Gerats an anomale Umweltbedingungen oder durch mangelnde Pflge und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehor), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerät zurück.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

GB

Danger!

4. Technische gegevens

Motortype ... 2-takt motor, luchtgekoeld, chromen cilinder

Motorvermogen (max.) 1,5 kW / (2 PK)

Slagvolume 51,7 cm

Stationair toerental motor 3000 ± 300 min

Max.toerental motor 10000 min

Max.toerental zeis: 8400 min

Trimmer: 7400 min

Ontsteking . elektronisch

Gewicht (lege tank) 7,4 kg

Atesleme . Elektronik

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D erklart folgende Konformitat gemäß EU-Richtlinie und Normen für Anteil

Landau/Isar, den 16.07.2019

Yong/Product-ManagementAndreas Weichselgartner/General-Manager

First CE: 19

Art.-No.:34.046.62

I-No.:11019
