Produkttyp	Elektronisch geregelter Durchlauferhitzer
Marke	Dimplex
Modell	DES 2427
Nennleistung	24 / 27 kW (wählbar)
Nennspannung	400 V Drehstrom
Sicherungsschutz	40 A
Mindestkabelquerschnitt	6 mm²
Warmwasser-Durchfluss (ΔT 30°C, ohne Begrenzer)	13,0 / 14,6 L/min
Warmwasser-Durchfluss (ΔT 30°C, mit Begrenzer)	9,3 L/min
Einschaltdurchfluss	2,5 L/min
Einschaltfließdruck	0,009 MPa (0,09 bar)
Mindestwasserspezifischer Widerstand	1300 Ωcm
Nenndruck	1,0 MPa (10 bar)
Maximale Eingangstemperatur	55 °C
Energieeffizienzklasse	A
Zapfprofil	S
Jährlicher Stromverbrauch	479 kWh
Schallleistungspegel	15 dB
Energieeffizienz der Warmwasserbereitung	38,5 %
Schutzklasse	I (Erdung erforderlich)
Installationsart	Wandmontage, geschlossener Kreislauf (druckfest)
Elektrischer Anschluss	Allpolige Trennvorrichtung (Abstand min. 3 mm)
Wartung	Mit einem weichen Tuch reinigen, ohne aggressive Reinigungsmittel oder Dampfreiniger
Sonderzubehör	Montageset für Putz, Lastabwurfrelais BZ 45L21, Rohrbausatz für Unterschrank

Häufig gestellte Fragen - DES 2427 DIMPLEX

Welcher Wassertyp ist für den DES 2427 geeignet?

Das Gerät kann an eine Kaltwasserleitung oder an vorgewärmtes Wasser (nur für DES) angeschlossen werden. Der spezifische Widerstand des Wassers darf nicht unter 1300 Ωcm liegen. Fragen Sie Ihren Wasserversorger nach dem Wert.

Wie entlüfte ich das Gerät vor der ersten Inbetriebnahme?

Öffnen Sie den Warmwasserhahn vollständig und lassen Sie das Wasser mindestens 1 Minute lang laufen. Aus Sicherheitsgründen heizt das Gerät in dieser Zeit nicht.

Was ist die maximale Leistung des Geräts?

Der DES 2427 bietet zwei wählbare Nennleistungen: 24 kW oder 27 kW. Stellen Sie diese mit dem Leistungsschalter vor dem elektrischen Anschluss ein.

Kann das Gerät im Freien installiert werden?

Nein, das Gerät muss in einem frostsicheren Raum installiert und gelagert werden. Es ist für den Einsatz bis zu einer Höhe von maximal 2000 m ausgelegt.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie zuerst den Durchfluss: Wenn er unter 2,5 L/min liegt, schaltet das Gerät nicht ein. Entfernen Sie den Strahlregler oder den Duschkopf, um den Durchfluss zu erhöhen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Welches Elektrokabel soll verwendet werden?

Der Mindestkabelquerschnitt beträgt 6 mm² bei einer Absicherung von 40 A. Verwenden Sie ein Kabel, das für die Leistung und die Verlegeart geeignet ist.

Ist das Gerät mit Kunststoffrohren kompatibel?

Ja, es kann mit zertifizierten DVGW-Kunststoffrohren verwendet werden.

Wie reinige ich den Durchlauferhitzer?

Verwenden Sie keine aggressiven Reinigungsmittel oder Dampfreiniger. Wischen Sie ihn einfach mit einem weichen, trockenen Tuch ab.

Wie hoch ist die maximale Eingangswassertemperatur?

Die Eingangstemperatur darf 55°C nicht überschreiten. Wenn sie 60°C erreicht, löst die Sicherheit aus und schaltet das Gerät ab.

Kann ich dieses Gerät mit solar vorgewärmtem Wasser verwenden?

Ja, der DES 2427 ist mit vorgewärmtem Wasser bis zu 55°C kompatibel. Bei höheren Temperaturen ist ein thermostatischer Vormischer erforderlich.

BEDIENUNGSANLEITUNG DES 2427 DIMPLEX

Elektronisch geregelter Durchlauferhitzer

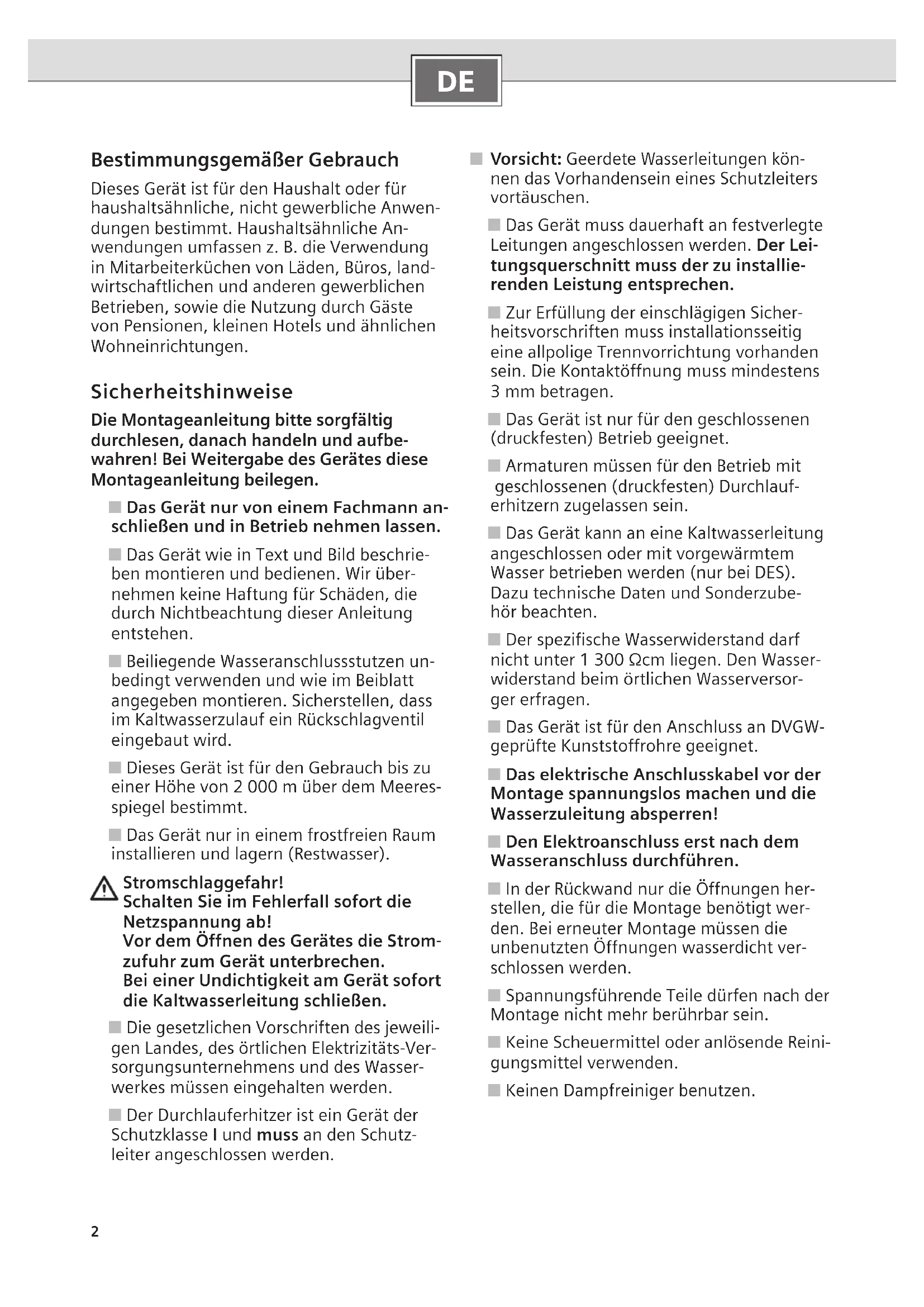

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Sicherheitshinweise

Die Montageanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren! Bei Weitergabe des Gerätes diese Montageanleitung beilegen.

Das Gerät nur von einem Fachmann anschließen und in Betrieb nehmen lassen.
Das Gerät wie in Text und Bild beschrieben montieren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
Beiliegende Wasseranschlussstutzen unbedingt verwenden und wie im Beiblatt angegeben montieren. Sicherstellen, dass im Kaltwasserzulauf ein Rückschlagventil eingebaut wird.
■ Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m über dem Meeresspiegel bestimmt.
Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser).

⚠️ Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab! Vor dem Öffnen des Gerätes die Stromzufuhr zum Gerät unterbrechen. Bei einer Undichtigkeit am Gerät sofort die Kaltwasserleitung schließen.

■ Die gesetzlichen Vorschriften des jeweiligen Landes, des örtlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.
Der Durchlauferhitzer ist ein Gerät der Schutzklasse I und muss an den Schutzleiter angeschlossen werden.

Vorsicht: Geerdete Wasserleitungen können das Vorhandensein eines Schutzleiters vortäuschen.

Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.
Zur Erfüllung der einschlägigen Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen.
Das Gerät ist nur für den geschlossenen (druckfesten) Betrieb geeignet.
Armaturen müssen für den Betrieb mit geschlossenen (druckfesten) Durchlauf-erhitzern zugelassen sein.
Das Gerät kann an eine Kaltwasserleitung angeschlossen oder mit vorgewärmtem Wasser betrieben werden (nur bei DES). Dazu technische Daten und Sonderzubehör beachten.
Der spezifische Wasserwiderstand darf nicht unter 1 300 Ωcm liegen. Den Wasserwiderstand beim örtlichen Wasserversorger erfragen.
Das Gerät ist für den Anschluss an DVGW-geprüfte Kunststoffrohre geeignet.
Das elektrische Anschlusskabel vor der Montage spannungslos machen und die Wasserzuleitung absperren!
■ Den Elektroanschluss erst nach dem Wasseranschluss durchführen.
In der Rückwand nur die Öffnungen herstellen, die für die Montage benötigt werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlossen werden.
Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein.
Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.
■ Keinen Dampfreiniger benutzen.

Herzlichen Glückwunsch zum Kauf dieses Geräts aus unserem Hause Dimplex. Sie haben ein hochwertiges Produkt erworben, das Ihnen viel Freude bereiten wird.

Montageanleitung

Diese Montageanleitung gilt für verschiedene Geräte-modelle. Die Darstellung kann deshalb vom gekauften Gerät abweichen.

Montieren Sie das Gerät wie im Bildteil beschrieben. Die Bildseiten finden Sie in der Mitte der Anleitung. Beachten Sie die Hinweise im Text.

Montage

I. Auspacken/Haube abnehmen

Gerät auspacken und auf Transportschäden kontrollieren. Liegt ein Schaden vor, Gerät nicht anschließen.

Lieferumfang kontrollieren: Gerät, Montagesatz mit Beiblatt, Montageanleitung, Gebrauchsanleitung.

■ Verpackung und Altgerät umweltgerecht entsorgen.

■ Beim Abnehmen der Haube beachten: Die Haube ist durch einen zentralen Verschluss hinter der Serviceklappe fixiert.

II. Montagevorbereitung

Wichtig: Nur den beiliegenden Montagesatz verwenden. Die mitgelieferten Wasseranschlussstutzen müssen unbedingt eingebaut werden!

Wasserzuleitung absperren. Der elektrische Anschluss (Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.

■ Die Wasseranschlussstutzen nach der Anleitung auf dem Beiblatt montieren.

■ Die Anschlussleitung kann wahlweise oben (X) oder unten (Y) eingeführt werden.

■ Die Rückwand muss an der vorgesehenen Stelle auf dem Kaltwasserstutzen aufliegen (Bild II., 8.).

Wandmontage

■ Die Tülle muss das Anschlusskabel eng umschließen. Wird sie bei der Montage beschädigt, müssen die Löcher wasserdicht verschlossen werden.

■ Die Netzanschlussklemme kann oben (X) oder unten (Y) montiert werden. Die Ummantelung des Anschlusskabels muss mindestens 40 mm in das Gerät hineinragen.

Der Wandabstand ist variabel. So können Unebenheiten der Wand ausgeglichen werden. Bei einem Wandabstand von 8–16 mm die Distanzhalter einsetzen und die Verlängerung montieren (Bild III., 3. – 5.).

Das Gerät muss fest an der Wand montiert werden. Befestigen Sie es gegebenenfalls an den unteren Stellschrauben(Bild III., 6.).

IV. Wasseranschluss

■ Den Wasseranschluss vornehmen, anschließend die Kaltwasserzuleitung öffnen.
Das Gerät muss entlüftet werden. Dazu Warmwasserhahn ganz öffnen und das Gerät 1 Minute lang spülen.

v. Elektroanschluss/Montage

Nur bei Geräten mit Leistungsumschaltung: Vor Anschluss der Leitungen an die Netzanschlussklemme die Leistung mit dem Leistungsumschalter einstellen: nominale Leistung links, reduzierte Leistung rechts (Bild V., 1.) und die eingestellte Leistung am Typenschild markieren.
■ Die Leitungen an der Netzanschlussklemme festschrauben.
■ Sicherheitsbegrenzer einschalten (Bild V., 3.)
■ Haube montieren (Bild V., 4.-7.)

Installationshinweis

Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.

VI. Inbetriebnahme

Das Gerät stimmt mit IEC 61000-3-12 überein.

Erstinbetriebnahme

■ Sicherungen einschalten.
■ Temperatur einstellen.
Startspülung: Warmwasserhahn ganz öffnen und mindestens 1 Minute lang Wasser beziehen. Aus Sicherheitsgründen beginnt das Gerät erst danach mit dem Heizen.

Tipp: Startet das Gerät aufgrund von zu geringem Durchfluss nicht, Perlator, Brausekopf oder Ähnliches zum Starten entfernen und Vorgang wiederholen.

■ Erklären Sie dem Benutzer die Bedienung des Gerätes.

VII. Zusatzinformationen

Erreicht das Gerät aufgrund von zu geringem Wasserleitungsdruck in Ihrer Hausinstallation keinen genügenden Durchfluss, entfernen Sie den Durchflussbegrenzer (Bild VII., 1. – 3.).
Vorrangschaltung für die Kombination mit Elektro-Speicherheizgeräten:

Für den Betrieb mit Vorrangschaltung ist ein spezielles Lastabwurfrelais BZ 45L21 (Sonderzubehör) erforderlich. Andere, bereits vorhandene Lastabwurfrelais, ausgenommen elektronische Lastabwurfrelais, können Fehlfunktionen aufweisen (Bild VII., Schaltplan).

Bei Betrieb mit dem Lastabwurfrelais muss die Regelungselektronik kodiert werden. Die Kodiernase auf der Elektronik entfernen (Bild VII., 4.).

Technische Daten

		DEE 1113 DEE 1821	DEE 2427
Nennleistung	[kW] 11/13 18/21 24/27
Nennspannung	[V] 400 400 400
Absicherung [A]		16/25	32 40
Mindestens Leitungsquerschnitt *	[mm2] 1,5/2,5	4 6
Warmwassermenge bei Nennleistungbei Temperaturerhöhung von12 °C auf 38 °C (ohne Durchflussmengenbegrenzer)12 °C auf 38 °C (mit Durchflussmengenbegrenzer)12 °C auf 60 °C	[l/min][l/min][l/min]	6,0/7,153,3/3,8	9,8/11,67,65,3/6,2	13,0/14,69,37,1/7,9
Einschaltmenge	[l/min] 2,5 2,5	2,5
Einschaltfließdruck **	[MPa (bar)]	0,009 (0,09) 0,009 (0,09)	0,009 (0,09)
Einsatzbereich in WässernSpezifischer elektrischer Widerstand bei 15 °C	[Ωcm] ≥ 1 300	≥ 1 300	≥ 1 300
Nenndruck	[MPa (bar)]	1,0 (10)	1,0 (10)	1,0 (10)
Maximal zulässige Zulauf-Temperatur	[°C]	20 20 20
Maximale Netzimpedanz am Anschlussort	[Ω]	0,433	0,067/0,104 0,067/0,104
Energieeffizienzklasse		A	A	A
Lastprofil		S	S	S
Jahresenergieverbrauch	[kWh]	477 479 479
Täglicher Stromverbrauch	[kWh]	2,196 2,203	2,207
Schallleistungspegel	[dB]	15 15 15
Warmwasserbereitungs-Energieeffizienz	[%]	38,6	38,5	38,5

		DES 1821	DES 2427
Nennleistung	[kW] 18/21	24/27
Nennspannung	[V] 400	400
Absicherung [A] 32	40
Mindestens Leitungsquerschnitt *	[mm2]	4	6
Warmwassermenge bei Nennleistungbei Temperaturerhöhung von12 °C auf 38 °C (ohne Durchflussmengenbegrenzer)12 °C auf 38 °C (mit Durchflussmengenbegrenzer)12 °C auf 60 °C	[l/min][l/min][l/min]	9,8/11,67,65,3/6,2	13,0/14,69,37,1/7,9
Einschaltmenge	[l/min] 2,5	2,5
Einschaltfließdruck **	[MPa (bar)]	0,009 (0,09)	0,009 (0,09)
Einsatzbereich in WässernSpezifischer elektrischer Widerstand bei 15 °C	[Ωcm] ≥ 1 300	≥ 1 300
Nenndruck	[MPa (bar)]	1,0 (10)	1,0 (10)
Maximal zulässige Zulauf-Temperatur	[°C]	55	55
Maximale Netzimpedanz am Anschlussort	[Ω]	0,067/0,104	0,067/0,104
Energieeffizienzklasse		A	A
Lastprofil		S	S
Jahresenergieverbrauch	[kWh]	479	479
Täglicher Stromverbrauch	[kWh]	2,203	2,207
Schallleistungspegel	[dB]	15	15
Warmwasserbereitungs-Energieeffizienz	[%]	38,5	38,5

* In Abhängigkeit von der Verlegeart können auch größere Leitungsquerschnitte erforderlich sein.
** Hierzu kommt noch der Druckabfall an der Mischbatterie.

Solarbetrieb

Nur für Geräte, die für Solarbetrieb geeignet sind:

Das Gerät erwärmt bereits vorgewärmtes Wasser auf max. 60 °C. Überschreitet der Kaltwasserzulauf die Temperatur von 55 °C, wird das Wasser nicht weiter erwärmt.

Wichtig: Die Kaltwasser-Zulauftemperatur darf nicht höher als 55 °C sein!

Wird die Kaltwasser-Zulauftemperatur von 60 °C überschritten, löst das Gerät eine Sicherheitsabschaltung aus. Deshalb muss in der Hausinstallation ein Thermostatvormischer eingebaut sein, der die Kaltwasser-Zulauftemperatur auf max. 55 °C durch Zumischung von Kaltwasser begrenzt.

Abmessungen

Sonderzubehör

Rohrbausatz DLE 02RBS zur Verwendung des Gerätes als Untertischgerät
Vorrangschalter (Lastabwurfrelais) Siemens BZ 45L21 für den Betrieb mit Vorrangschaltung
Montageset DLE 02AP: für Aufputzinstallation

Umweltgerecht entsorgen

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Änderungen vorbehalten.

Produktdatenblatt nach Verordung (EU) Nr. 812/2013

Marke: Dimplex

Modellkennung: DEE 1113 / DEE 1821 / DEE 2427

Lastprofil: S

Energieeffizienzklasse: A

Energieeffizienzklasse: 38,6/38,5/38,5%

Jährlicher Stromverbrauch: 477/479/479 kWh

Weitere Lastprofile, für deren Einsatz sich der Warmwasserbereiter eignet:Lastprofil: –Energieeffizienzklasse: –Jährlicher Stromverbrauch: –

Temperatureinstellungen des Temperaturreglers(ab Werk): 60 °C

Schallleistungspegel: 15 dB

Besondere Vorkehrungen, die bei Montage, Installation oder Wartung des Gerätes zu treffen sind, entnehmen Sie bitte der Montage- und Gebrauchsanleitung.

Marke: Dimplex

Modellkennung: DES 1821 / DES 2427

Lastprofil: S

Energieeffizienzklasse: A

Energieeffizienzklasse: 38,5/38,5%

Jährlicher Stromverbrauch: 479/479 kWh

Weitere Lastprofile, für deren Einsatz sich der Warmwasserbereiter eignet:Lastprofil: M / MEnergieeffizienzklasse: 39,0/39,0%Jährlicher Stromverbrauch: 1321/1324 kWh

Temperatureinstellungen des Temperaturreglers (ab Werk): 60 °C

Schallleistungspegel: 15 dB

Besondere Vorkehrungen, die bei Montage, Installation oder Wartung des Gerätes zu treffen sind, entnehmen Sie bitte der Montage- und Gebrauchsanleitung.

01/2016

EN

Intended Use

gültig für Deutschland und Österreich

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt. Für die Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:

Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen Mängel am Gerät, die nachweislich auf einem Material und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Bei gewerblichem Gebrauch innerhalb von 12 Monaten. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.

Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wude, es bei Auftreten des Mangels in Deutschland oder Öster reich betrieben wird und Garantieleistungen auch in Deutschland oder Österreich erbracht werden können.

Die Behebung der von uns als garantiepflichtig anerkannten Mängel geschieht dadurch, dass die mangelhaften Teile unentgeltlich nach unserer Wahl instand gesetzt oder durch einwandfreie Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Gerätes bedingte außergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endabnehmer gestellt werden. Ausgebaute Teile, die wir zurücknehmen, gehen in unser Eigentum über. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unwesentlich beeinträchtigen.

Es ist jeweils der Original-Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen.

Die Garantiezeit für Nachbesserungen und Ersatzteile endet mit dem Ablauf der ursprünglichen Garantiezeit für das Gerät.

Zur Erlangung der Garantie für Fußbodenheizmatten ist das den Projektierungsunterlagen oder in der Montageanweisung enthaltene Prüfprotokoll ausgefüllt innerhalb vier Wochen nach Einbau der Heizung an unten stehende Adresse zu senden.

Eine Garantieleistung entfällt, wenn vom Endabnehmer oder einem Dritten die entsprechenden VDE-Vorschriften, die Bestimmungen der örtlichen Versorgungsunternehmen oder unsere Montage- und Gebrauchsanweisung nicht beachtet worden sind. Durch etwa seitens des Endabnehmers oder Dritter unsachgemäß vorgenommene Änderungen und Arbeiten wird die Haftung für die daraus entstehenden Folgen aufgehoben. Die Garantie erstreckt sich auf vom Lieferer bezogene Teile. Nicht vom Lieferer bezogene Teile und Geräte- bzw. Anlagenmängel, die auf nicht vom Lieferer bezogene Teile zurückzuführen sind, fallen nicht unter den Garantieanspruch.

Sofern ein Mangel nicht beseitigt werden kann oder die Nachbesserung von uns abgelehnt oder unzumutbar verzögert wird, wird der Her steller entweder kostenfreien Ersatz liefern oder den Minderwert vergüten. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzunganrechnung für die bisherige Nutzungszeit vor. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind, soweit eine Haftung nicht zwingend gesetzlich angeordnet ist, ausgeschlossen.

Bei einer Haftung nach § 478 BGB wird die Haftung des Lieferers auf die Servicepauschalen des Lieferers als Höchstbetrag beschränkt.

Kundendienst

Im Kundendienstfall ist die Robert Bosch Hausgeräte GmbH als zuständiger Kundendienst zu informieren.

Robert Bosch Hausgeräte GmbH Deutschland

Auftragsannahme	Telefon:	089	69339339
	Telefax:		089	20355199
	E-Mail:		[e-mail]

Robert Bosch Hausgeräte GmbH Österreich

Auftragsannahme	Telefon:	0810-240260
	Telefax:		(01)6057-551212
Ersatzteilbestellung	Telefon:	0810-240261
	Telefax:		(01)6057-551212
	E-Mail:		[e-mail]

Für die Auftragsbearbeitung werden die Erzeugnisnummer (E-Nr.) und das Fertigungsdatum (FD) des Gerätes benötigt. Diese Angaben befinden sich auf dem Typenschild, in dem stark umrandeten Feld.

Glen Dimplex Deutschland GmbH Telefon: [phone]

Am Goldenen Feld 18 Telefax: [phone]

D-95326 Kulmbach E-Mail: [e-mail]

Technische Änderungen vorbehalten www.dimplex.de

9001166689

Glen Dimplex Deutschland GmbH

Am Goldenen Feld 18

D-95326 Kulmbach

www.dimplex.de

Telefon [phone]

Telefax +49 (0) 9221/709-589

E-Mail [e-mail]

Technische Änderungen vorbehalten

2016

DE, EN, FR, NL, PL
