INSTRUKCJA OBSŁUGI DES 2427 DIMPLEX

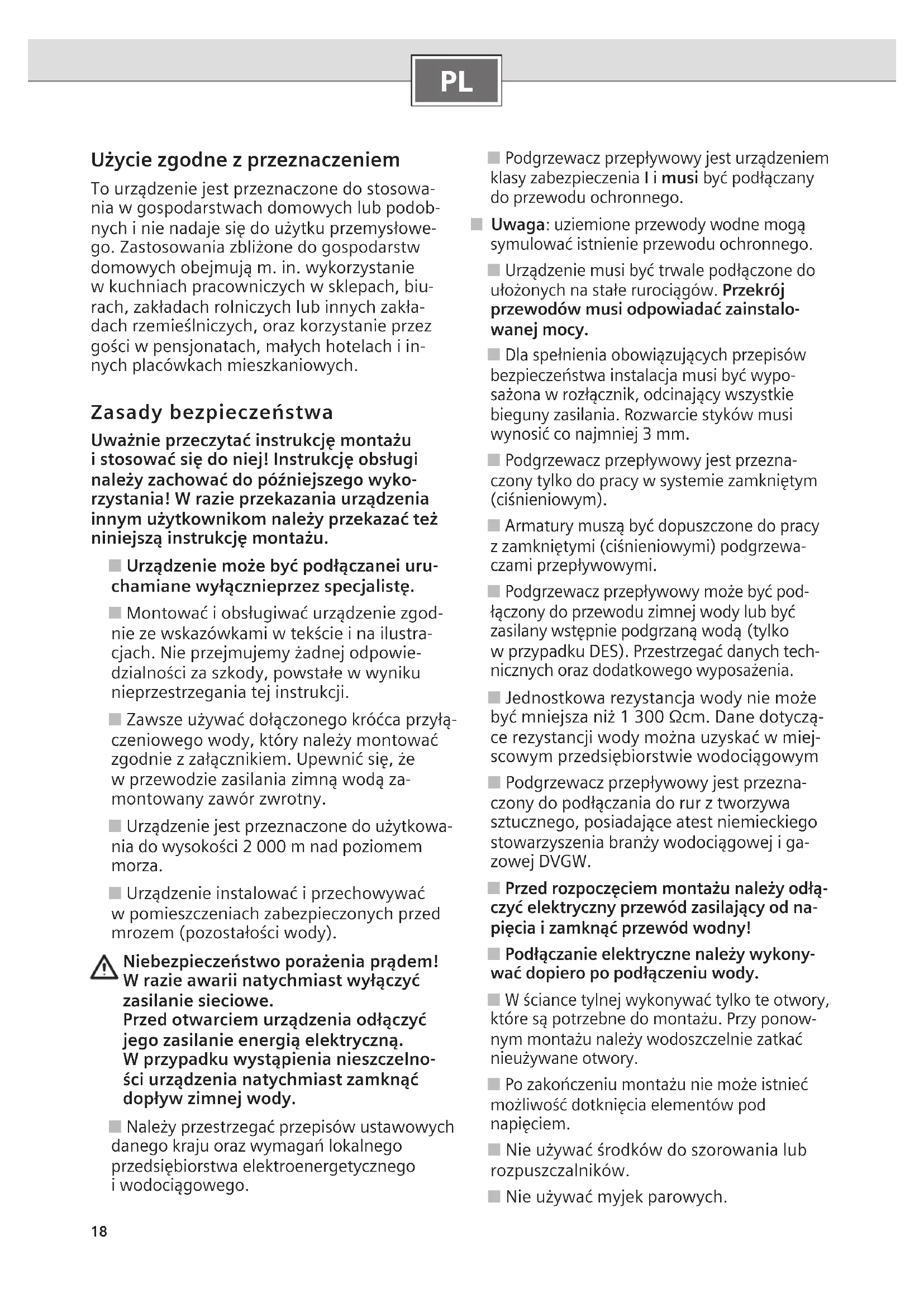

Użycie zgodne z przeznaczeniem To urządzenie jest przeznaczone do stosowa- nia w gospodarstwach domowych lub podob- nych i nie nadaje się do użytku przemysłowe- go. Zastosowania zbliżone do gospodarstw domowych obejmują m. in. wykorzystanie w kuchniach pracowniczych w sklepach, biu- rach, zakładach rolniczych lub innych zakła- dach rzemieślniczych, oraz korzystanie przez gości w pensjonatach, małych hotelach i in- nych placówkach mieszkaniowych. Zasady bezpieczeństwa Uważnie przeczytać instrukcję montażu i stosować się do niej! Instrukcję obsługi należy zachować do późniejszego wyko- rzystania! W razie przekazania urządzenia innym użytkownikom należy przekazać też niniejszą instrukcję montażu. ■ Urządzenie może być podłączanei uru- chamiane wyłącznieprzez specjalistę. ■ Montować i obsługiwać urządzenie zgod- nie ze wskazówkami w tekście i na ilustra- cjach. Nie przejmujemy żadnej odpowie- dzialności za szkody, powstałe w wyniku nieprzestrzegania tej instrukcji. ■ Zawsze używać dołączonego króćca przyłą- czeniowego wody, który należy montować zgodnie z załącznikiem. Upewnić się, że w przewodzie zasilania zimną wodą za- montowany zawór zwrotny. ■ Urządzenie jest przeznaczone do użytkowa- nia do wysokości 2 000 m nad poziomem morza. ■ Urządzenie instalować i przechowywać w pomieszczeniach zabezpieczonych przed mrozem (pozostałości wody). Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe. Przed otwarciem urządzenia odłączyć jego zasilanie energią elektryczną. W przypadku wystąpienia nieszczelno- ści urządzenia natychmiast zamknąć dopływ zimnej wody. ■ Należy przestrzegać przepisów ustawowych danego kraju oraz wymagań lokalnego przedsiębiorstwa elektroenergetycznego i wodociągowego. ■ Podgrzewacz przepływowy jest urządzeniem klasy zabezpieczenia I i musi być podłączany do przewodu ochronnego. ■ Uwaga: uziemione przewody wodne mogą symulować istnienie przewodu ochronnego. ■ Urządzenie musi być trwale podłączone do ułożonych na stałe rurociągów. Przekrój przewodów musi odpowiadać zainstalo- wanej mocy. ■ Dla spełnienia obowiązujących przepisów bezpieczeństwa instalacja musi być wypo- sażona w rozłącznik, odcinający wszystkie bieguny zasilania. Rozwarcie styków musi wynosić co najmniej 3 mm. ■ Podgrzewacz przepływowy jest przezna- czony tylko do pracy w systemie zamkniętym (ciśnieniowym). ■ Armatury muszą być dopuszczone do pracy z zamkniętymi (ciśnieniowymi) podgrzewa- czami przepływowymi. ■ Podgrzewacz przepływowy może być pod- łączony do przewodu zimnej wody lub być zasilany wstępnie podgrzaną wodą (tylko w przypadku DES) . Przestrzegać danych tech- nicznych oraz dodatkowego wyposażenia. ■ Jednostkowa rezystancja wody nie może być mniejsza niż 1 300 Ωcm. Dane dotyczą- ce rezystancji wody można uzyskać w miej- scowym przedsiębiorstwie wodociągowym ■ Podgrzewacz przepływowy jest przezna- czony do podłączania do rur z tworzywa sztucznego, posiadające atest niemieckiego stowarzyszenia branży wodociągowej i ga- zowej DVGW. ■ Przed rozpoczęciem montażu należy odłą- czyć elektryczny przewód zasilający od na- pięcia i zamknąć przewód wodny! ■ Podłączanie elektryczne należy wykony- wać dopiero po podłączeniu wody. ■ W ściance tylnej wykonywać tylko te otwory, które są potrzebne do montażu. Przy ponow- nym montażu należy wodoszczelnie zatkać nieużywane otwory. ■ Po zakończeniu montażu nie może istnieć możliwość dotknięcia elementów pod napięciem. ■ Nie używać środków do szorowania lub rozpuszczalników. ■ Nie używać myjek parowych.19

Serdecznie gratulujemy nabycia urządzenia produkcji firmy Dimplex. Nabyli Państwo wysokiej jakości urządzenie, które na pewno przyniesie Państwu wiele pożytku. Instrukcja montażu Ta instrukcja montażu dotyczy różnych typów urządzeń. Dla-tego ilustracja może różnić się od nabytego urządzenia. ■ Montaż urządzenia należy przeprowadzać zgodnie z opi-sem w ilustrowanej części. Strony z ilustracjami znajdują się w środku instrukcji. Należy przestrzegać wskazówek w tekście. Montaż

Rozpakowywanie, zdejmowanie pokrywy ■ Rozpakować urządzenie i sprawdzić, czy nie zostało one uszkodzone podczas transportu. Nie podłączać uszkodzo-nego urządzenia. ■ Sprawdzić kompletność dostawy: urządzenie, zestaw montażowy z instrukcją, instrukcja montażu, instrukcja użytkowania. ■ Opakowanie i zużyte stare urządzenie utylizować w spo-sób nieszkodliwy dla środowiska. ■ Przy zdejmowaniu pokrywy prze strzegać: Pokrywa jest zamocowana centralnym zamknięciem za klapką serwisową. II. Przygotowanie montażu Ważne: Używać tylko dołączonego zestawu montażowego. Należy bezwzględnie zamontować króćce przyłączeniowe wody, znajdujące się w zestawie! ■ Odciąć przewód zasilający wody. Przyłącze elektryczne (przewód przyłączeniowy) musi być odłączony od zasilania energią elektryczną. Wykręcić lub wyłączyć bezpieczniki. ■ Zamontować króciec przyłączeniowy wody zgodnie z in-strukcją w załączniku. ■ Przewód przyłączeniowy może być wprowadzany od góry (X) lub od dołu (Y). ■ Ścianka tylna musi w przewidywanym miejscu przylegać do króćca zimnej wody (rys. II., 8.). III. Montaż na ścianie ■ Tulejka musi ciasno przylegać do przewodu przyłączenio-wego. W razie uszkodzenia jej podczas montażu należy wodoszczelnie uszczelnić otwory. ■ Zacisk przyłącza sieciowego może być montowany u góry (X) lub u dołu (Y). Płaszcz przewodu przyłączeniowego musi sięgać co najmniej 40 mm w głąb urządzenia. ■ Odstęp od ściany jest regulowany. Pozwala to na skom-pensowanie nierówności ściany. Przy odstępie od ściany wynoszącym 8–16 mm użyć elementów dystansowych i zamontować przedłużenie (rys. III., 3. – 5.). ■ Urządzenie musi być trwale zamontowane na ścianie. W razie potrzeby należy je zamocowań dolnymi śrubami regulacyjnymi (rys. III., 6.). IV. Przyłącze wody ■ Podłączyć wodę i otworzyć przewód zasilający zimnej wody. ■ Urządzenie musi zostać odpowietrzone. W tym celu całkowicie otworzyć zawór ciepłej wody i płukać urzą-dzenie przez 1 minutę.

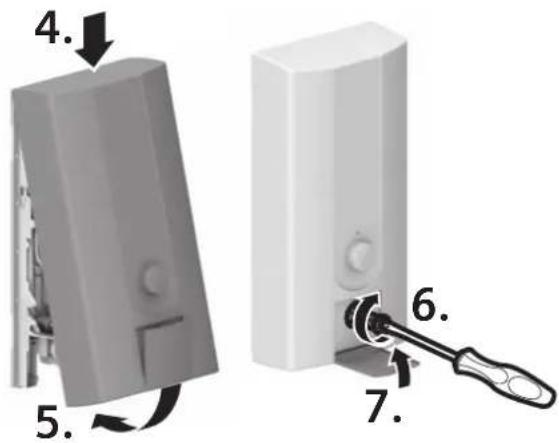

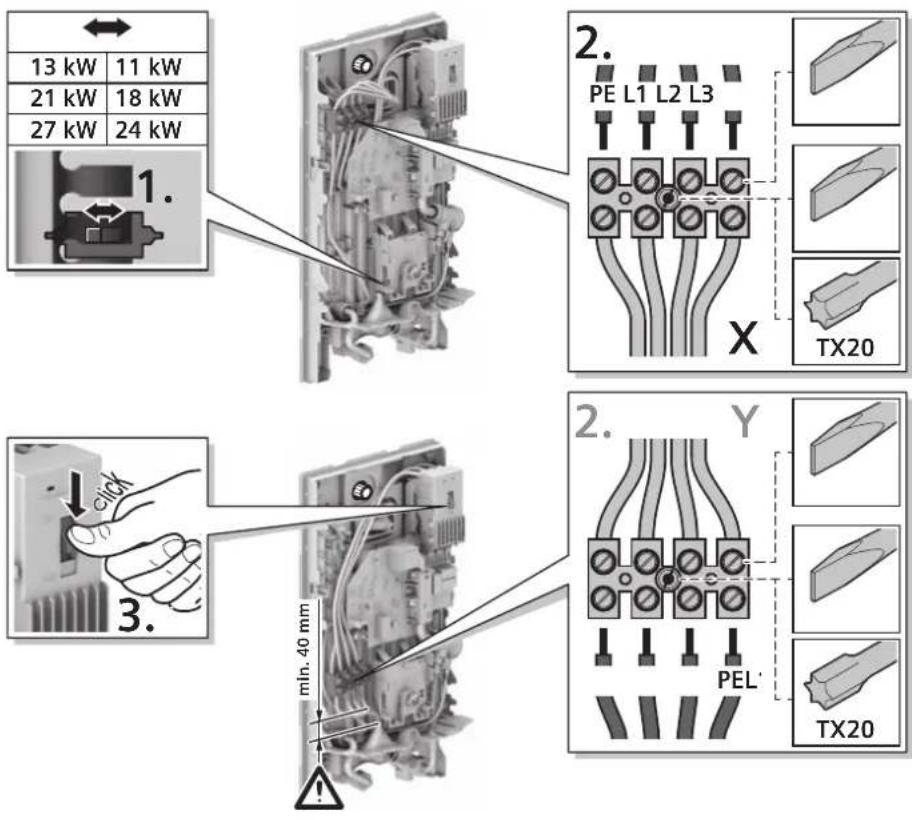

Przyłącze elektryczne, montaż ■ Tylko w przypadku urządzeń z przełączaną mocą: Przed podłączeniem przewodów do zacisku przyłącza sieci należy ustawić moc za pomocą przełącznika mocy: normalna moc – ustawienie z lewej strony, zredukowana moc – ustawienie z prawej strony (rys. V., 1.) i zaznaczyć ustawioną moc na tabliczce znamionowej. ■ Przykręcić przewody do zacisku przyłącza sieci. ■ Włączyć ogranicznik zabezpieczający (rys. V., 3.). ■ Zamontować pokrywę (rys. V., 4. – 7.). Wskazówki instalacyjne ■ Instalacja urządzeń nie posiadających gotowego wty-ku sieciowego musi zostać wykonana przez operatora sieci lub przez autoryzowany zakład specjalistyczny, który pomoże w uzyskaniu zezwolenia właściwego operatora sieci na instalację tego urządzenia. VI. Uruchamianie Urządzenie spełnia wymagania normy IEC 61000-3-12.Pierwsze uruchomienie ■ Włączyć bezpieczniki. ■ Ustawić temperaturę. ■ Płukanie rozruchowe: Całkowicie otworzyć zawór ciepłej wody i pobierać wodę przez co najmniej 1 minutę. Ze względów bezpieczeństwa urządzenie zaczyna nagrzewać dopiero po tej operacji.Rada: jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas uruchamiania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację. ■ Wyjaśnić użytkownikowi sposób obsługi urządzenia. VII. Informacje dodatkowe ■ Jeżeli ze względu na za niskie ciśnienie w sieci wodo-ciągowej budynku urządzenie nie osiąga wystarczają-cego przepływu, należy usunąć ogranicznik przepływu (rys. VII., 1. – 3.). ■ Układ priorytetowy do kombinacji z zasobnikowymi ter-mami elektrycznymi: Do pracy w układzie priorytetowym konieczny jest specjal-ny przekaźnik odciążający BZ 45L21 (wyposażenie dodat-kowe). Inne, istniejące już przekaźniki odciążania, mogą wykazywać błędy działania (za wyjątkiem elektronicznych przekaźników odciążania) (rys. VII., Schemat połączeń). ■ Przy pracy z przekaźnikiem odciążania konieczne jest za- kodowanie elektronicznego układu regulacyjnego. Usunąć wypust kodujący z modułu elektroniki (rys. VII., 4.).20

Moc znamionowa [kW] 11/13 18/21 24/27 Napięcie znamionowe [V] 400 400 400 Zabezpieczenie [A] 16/25

Minimalny przekrój przewodów * [mm

] 1,5/2,5 4 6 Ilość wody ciepłej przy mocy znamionowej przy podwyższeniu temperatury od 12 °C do 38 °C (bez ogranicznika natężenia przepływu) od 12 °C do 38 °C (z ogranicznikiem natężenia przepływu) od 12 °C do 60 °C [l/min] [l/min] [l/min] 6,0/7,1

3,3/3,8 9,8/11,6 7,6 5,3/6,2 13,0/14,6 9,3 7,1/7,9 Próg włączenia [l/min] 2,5 2,5 2,5 Włączające ciśnienie przepływu ** [MPa (bar)] 0,009 (0,09) 0,009 (0,09) 0,009 (0,09) Zakres zastosowania przy wodzie o rezystywności elektrycznej przy 15 °C [Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 300 Ciśnienie nominalne [MPa (bar)] 1,0 (10) 1,0 (10) 1,0 (10) Maksymalnie dopuszczalna temperatura zasilania [°C] 20 20 20 Maksymalna impedancja sieci w miejscu podłączenia [Ω] 0,433 0,067/ 0,104 0,067/ 0,104 Klasa wydajności energetycznej AAA Profil obciążenia SSS Roczne zużycie energii [kWh] 477 479 479 Codzienne zużycie prądu [kWh] 2,196 2,203 2,207 Poziom mocy akustycznej [dB] 15 15 15 Wydajność energetyczna przygotowywania ciepłej wody [%] 38,6 38,5 38,5 DES 1821 DES 2427 Moc znamionowa [kW] 18/21 24/27 Napięcie znamionowe [V] 400 400 Zabezpieczenie [A] 32 40 Minimalny przekrój przewodów * [mm

]4 6 Ilość wody ciepłej przy mocy znamionowej przy podwyższeniu temperatury od 12 °C do 38 °C (bez ogranicznika natężenia przepływu) od 12 °C do 38 °C (z ogranicznikiem natężenia przepływu) od 12 °C do 60 °C [l/min] [l/min] [l/min] 9,8/11,6 7,6 5,3/6,2 13,0/14,6 9,3 7,1/7,9 Próg włączenia [l/min] 2,5 2,5 Włączające ciśnienie przepływu ** [MPa (bar)] 0,009 (0,09) 0,009 (0,09) Zakres zastosowania przy wodzie o rezystywności elektrycznej przy 15 °C [Ωcm] ≥ 1 300 ≥ 1 300 Ciśnienie nominalne [MPa (bar)] 1,0 (10) 1,0 (10) Maksymalnie dopuszczalna temperatura zasilania [°C] 55 55 Maksymalna impedancja sieci w miejscu podłączenia

0,067/ 0,104 0,067/ 0,104 Klasa wydajności energetycznej

Roczne zużycie energii [kWh] 479 479 Codzienne zużycie prądu [kWh] 2,203 2,207 Poziom mocy akustycznej [dB] 15 15 Wydajność energetyczna przygotowywania ciepłej wody [%] 38,5 38,5

• W zależności od sposobu układania konieczny może być także większy przekrój przewodów. ** Należy doliczyć do tego spadek ciśnienia w baterii.21
