INSTRUKCJA OBSŁUGI MH 12 NO DIMPLEX

1. Wskazówki dla użytkownika

WSKAZÓWKA

Szanowni Klienci!

Instrukcję należy starannie przechowywać i przekazać ją ewentualnemu nowemu właścicielowi urządzenia.

! UWAGA!

Obsługą urządzenia mogą zajmować się dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych możliwościach fizycznych, umysłowych lub z upośledzeniem zmysłów albo też nieposiadające odpowiedniego doświadczenia i wiedzy, o ile są one pod nadzorem odpowiednich osób lub poinstruowano je odnośnie do bezpiecznej eksploatacji urządzenia oraz związanych z nią zagrożeń! Dzieci nie mogą bawić się urządzeniem. Czyszczeniem i konserwacją nie mogą zajmować się dzieci pozostawione bez nadzoru!

UWAGA!

Dzieci w wieku poniżej 3 lat nie mogą zbliżać się do urządzenia, o ile nie znajdują się pod stałym nadzorem. Dzieci pomiędzy 3 a 8 rokiem życia mogą włączać i wyłącać urządzenie, o ile znajdują się pod nadzorem dorosłych lub poinstruowano je na temat bezpiecznej eksploatacji urządzenia i mają świadomość związanych z nią zagrożeń – pod warunkiem, że urządzenie jest umieszczone lub zamontowane w normalnym położeniu roboczym!

UWAGA!

Dzieciom pomiędzy 3 a 8 rokiem życia nie wolno włączać urządzenia, czyścić go, ani przeprowadzać konserwacji!

UWAGA!

Zamieszczony obok symbol znajduje się na urządzeniu grzewczym i oznacza, że urządzenia grzewczego nie wolno przykrywać!

UWAGA!

Części urządzenia mogą się bardzo mocno nagrzewać i powodować oparzenia. Szczególną ostrożność zachować w przypadku dzieci lub osób wymagających opieki!

⚠️ UWAGA!

Urządzenie należy zainstalować w taki sposób, aby osoba znajdującą się w wannie lub pod prysznicem nie mogła go dotknąć!

⚠ UWAGA!

W celu uniknięcia zagrożeń uszkodzony kabel sieciowy musi zostać wymieniony przez producenta, jego serwis posprzedażowy lub osobę posiadającą równorzędne kwalifikacje!

2. Montaż, minimalne odstępy

⚠ UWAGA!

Nie instalować urządzenia pod gniazdem ściennym!

UWAGA!

Montaż stropowy jest niedozwolony!

⚠️ UWAGA!

Muszą zostać użyte dostarczone z urządzeniem oryginalne uchwyty ścienne.

WSKAZÓWKA

Grzejnik kamienny należy zamontować tak, by przewód zasilający urządzenia biegł w dół.

Dozwolony jest montaż na ścianie drewnianej.

Urządzenia można montować do ścian w pozycji poziomej lub pionowej.

Należy je rozmieścić w sposób wykluczający spowodowanie zapłonu palnych przedmiotów.

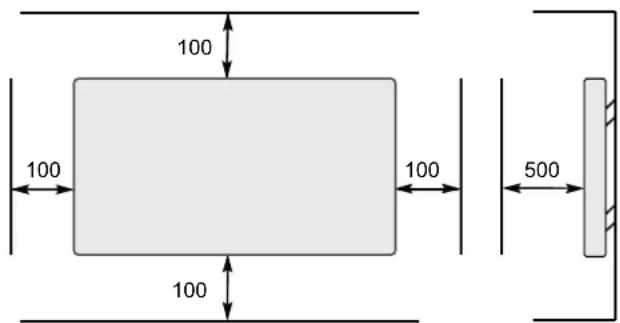

Zachować odstępy minimalne.

Ponadto od przodu urządzenia musi być zapewniony odstęp 500 mm.

Urządzenie grzewcze można instalować wyłącznie poziomo na pionowej ścianie, jak przedstawiono to na ilustracji. Ewentualne nierówności wyrównać zgodnie z zasadami fachu. Wszystkie wymiary w mm.

100 100 100 100 500

Jeżeli urządzenie grzewcze jest instalowane z gniazdem sieciowym i termostatem pomieszczenia, należy konieczne zachować strefą bezpieczeństwa o wymiarach określonych w normie VDE 100-701.

Montaż ścienny

Przy montażu w pozycji pionowej uchwyty ścienne muszą zostać obrócone o 90° tak, by otwory wejściowe były skierowane w dół.

Zachować ostrożność przy dokręcaniu uchwytów ściennych. Niebezpieczeństwo złamania!

■ Wywiercić otwory mocujące na uchwyty ścienne i przymocować kołkami.
■ Wkręcić śruby mocujące o kilka obrotów.
Zawiesić urządzenie grzewcze na śrubach mocujących.
■ Lekko dokręcić dolną śrubę mocującą.
Dokręcić obie górne śruby mocujące. Stanowią one zabezpieczenie przed przypadkowym odczepieniem.

WSKAZÓWKA

Urządzenie grzewcze musi być zawieszone na uchwycie ściennym bez naprężeń.

Modele Wymiar	A Wymiar B Wymiar C
MH 4 380 mm 180	mm 180 mm
MH 7 780 mm 180	mm 180 mm
MH 9 780 mm 280	mm 230mm
MH 12 780 mm 380	mm 280 mm
MH 15 1030 mm	380 mm 280 mm
MH 17 1130 mm	380 mm 280 mm

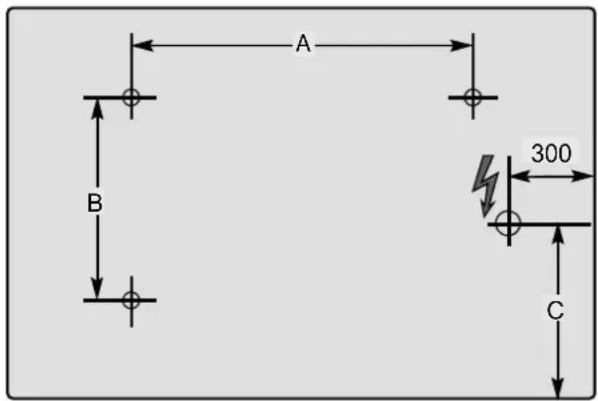

Wymiary i otwory, przewód sieciowy: Widok przedniej strony

A B 300 C

3. Przyłącze elektryczne

Dane dotyczące napięcia podane na tabliczce znamionowej muszą być zgodne z napięciem sieciowym. Zaleca się zasilanie urządzenia z oddzielnego obwodu elektrycznego.

Urządzenie grzewcze jest przeznaczone do stacjonarnego łączenia ze ściennym gniazdem sieciowym.

Przewód zasilający urządzenia musi być skierowany w dół. Urządzenie posiada izolację ochronną, tzn. nie wymaga przewodu ochronnego.

Urządzenie może instalować i naprawiać tylko wykwalifikowany elektryk w sposób zgodny z obowiązującymi przepisami bezpieczeństwa.

Przyłączać urządzenie tylko do przewodów ułożonych stacjonarnie!

W instalacji elektrycznej zamontować odłącznik o rozwarciu styków co najmniej 3 mm dla każdego bieguna (np. bezpiecznik samoczynny).

4. Uruchomienie

Przed zastosowaniem urządzenia w trybie ogrzewania należy wykonać opisaną niżej procedurę wygrzewania wody, która może być zawarta w masie zalewowej:

■ Nagrzewać urządzenie grzewcze przez 15 minut.
■ Pozwolić urządzeniu grzewczemu na stygnięcie przez 60 minut (wyłączyć termostat pomieszczenia lub ustawić go na minimalną wartość).

Powtórzyć tę czynność 2-3 razy.

5. Tryb grzania

WSKAZÓWKA

Urządzenie należy stosować wyłącznie do ogrzewania powietrza w zamkniętych pomieszczeniach.

Używanie urządzenia grzewczego jest dozwolone wyłącznie

w połączeniu z zewnętrznym termostatem pomieszczenia zapewniającym następujące funkcje:

■ regulowany elektronicznie programator tygodniowy,
■ adaptacyjna regulacja początku grzania,
■ dalsze funkcje energooszczędne.

Stosować się do instrukcji obsługi termostatu po- mieszczenia.

Zalecany termostat pomieszczenia: Dimplex DTB-2R

6. Usterki

Jeżeli urządzenie grzewcze nie oddaje ciepła, sprawdzić ustawienie temperatury w termostacie pomieszczenia, a następnie ewentualnie bezpiecznik układu zasilania.

W celu zapewnienia bezpieczeństwa użytkownika grzejnik kamienny został wyposażony w bezpiecznik termiczny. W przypadku nadmiernego rozgrzania grzejnika kamiennego (np. wskutek zasłonięcia lub za- stawienia urządzenia grzewczego) następuje automatyczne wyłączenie urządzenia.

Przed ponownym uruchomieniem urządzenia grzewczego należy usunąć przyczyny zadziałania bezpiecznika termicznego.

Po dostatecznym ostygnięciu urządzenia bezpiecznik termiczny dezaktywuje się automatycznie i możliwe jest ponownie włączenie urządzenia.

Jeżeli usterki nie można usunąć, należy się zwrócić do wykwalifikowanego elektryka albo odo Centrali Serwisowej dla urządzeń Dimplex. Proszę przygotować numer urządzenia (E-Nr.) podany na tabliczce znamionowej.

7. Czyszczenie

Przed rozpoczęciem czyszczenia należy wyłączyć urządzenie i zaczekać, aż całkowicie wystygnie. W tym celu należy ustawić termostat pomieszczenia w położenie WYŁ. Strone zewnętrzną część można wyczyścić miękką, wilgotną ściereczką, a następnie osuszyć.

Całkowicie wystarczające jest czyszczenie wodą. Nie używać proszków do szorowania ani innych środków chemicznych, ponieważ mogą one uszkodzić powierzchnię.

8. Gwarancja

Na ten produkt udzielamy na okres 5 lat gwarancji zgodnej z naszymi warunkami gwarancyjnymi.

Rysunek, kolor i sposób obróbki grzejników kamiennych nigdy nie są jednakowe. Odchylenia od prospektów i wzorów nie stanowią w związku z tym powodu do reklamacji lub zwrotu urządzenia. Wskutek działania temperatury powstają też w naturalny sposób mikropęknięcia.

Nie mają one jednak ujemnego wpływu ani na moc grzewczą, ani na bezpieczeństwo urządzenia grzewczego.

9. Wskazówki dotyczące utylizacji

Nie należy wyrzucać urządzenia z odpadami domowymi, lecz przekazać je do lokalnego punktu utylizacji.

10. Dane techniczne

Typ urządzenia MH 4 MH 7 MH 9 MH 12 MH		15 MH 17
Napięcie znamionowe 1/N, 230 V ~
Stopień ochrony IP66, ochrona przed silnymi		strumieniami wody
Wymiary (szer. x wys. x gł.)		600 x 400 x 70 mm	1000 x 400 x 70 mm	1000 x 500 x 70 mm	1000 x 600 x 70 mm	1250 x 600 x 70 mm	1350 x 600 x 70 mm
Masa		22 kg	35 kg	40 kg	51 kg	62 kg	70 kg
Moc grzewcza
Znamionowa moc grzewcza	P_znam.	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Minimalna moc grzewcza (wytyczne)	P_min.	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Maksymalna ciągła moc grzewcza	P_maks., C	0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Zużycie własne
Przy znamionowej mocy grzewczej	eI_maks.	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
Przy minimalnej mocy grzewczej	eI_min.	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
W stanie gotowości	eI_SB	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
Jednostka regulująca oddawanie ciepła
Zewnętrzny elektroniczny regulator temperatury znamionowej z programatorem tygodniowym i adaptacyjnym układem regulacji początku ogrzewania i ewentualnych innych funkcji energooszczędnych.
