Marke	Dimplex
Modell	MH 12 NO
Produkttyp	Wandheizung aus Naturstein
Abmessungen (B x H x T)	1000 x 600 x 70 mm
Gewicht	51 kg
Nennspannung	230 V ~ 50 Hz
Schutzart	IP66 (Schutz gegen Strahlwasser)
Nennwärmeleistung	1,15 kW
Standby-Verbrauch	0,0 W
Temperaturregelung	Externer Raumthermostat (empfohlen Dimplex DTB-2R) mit Wochenprogramm und adaptiver Regelung
Installation	Wandmontage horizontal oder vertikal, Mindestabstände einhalten, nicht unter einer Steckdose installieren
Sicherheit	Integrierter Überlastschutz, automatische Abschaltung bei Überhitzung, heiße Oberfläche (Verbrennungsgefahr)
Reinigung	Netzstecker ziehen und abkühlen lassen, mit einem weichen feuchten Tuch reinigen, keine Scheuermittel
Garantie	5 Jahre gemäß Herstellerbedingungen
Heizkörper Material	Naturstein (Mikrorisse möglich, Naturphänomen)
Elektrischer Anschluss	Fester Anschluss an eine Steckdose, Kabel nach unten gerichtet, eigener Stromkreis empfohlen, Schutzisolierung (kein Schutzleiter erforderlich)
Erste Inbetriebnahme	15 Minuten heizen, 60 Minuten abkühlen lassen, 2-3 mal wiederholen um Restfeuchte zu entfernen
Herkunftsland	Nicht angegeben (Hersteller Dimplex, Deutschland)

Häufig gestellte Fragen - MH 12 NO DIMPLEX

Wie installiere ich den Dimplex MH 12 NO Heizkörper?

Der Heizkörper muss mit den mitgelieferten Wandhalterungen waagerecht oder senkrecht an der Wand montiert werden. Beachten Sie die Mindestabstände: 500 mm zur Vorderseite. Installieren Sie ihn nicht unter einer Steckdose und führen Sie das Stromkabel nach unten.

Welcher Raumthermostat wird für den MH 12 NO empfohlen?

Der Hersteller empfiehlt einen externen Raumthermostat mit Wochenprogramm, adaptiver Startregelung und Energiesparfunktionen. Der Dimplex DTB-2R ist ein kompatibles Modell.

Was tun, wenn der Heizkörper nicht heizt?

Überprüfen Sie die Einstellung des Raumthermostats und die Sicherung des Stromkreises. Wenn der Überlastschutz ausgelöst hat (Überhitzung), beseitigen Sie die Ursache (Blockierung) und lassen Sie das Gerät abkühlen, bevor Sie es wieder einschalten.

Wie reinige ich den Naturstein-Heizkörper?

Ziehen Sie den Netzstecker und lassen Sie ihn abkühlen. Reinigen Sie die Außenseite mit einem weichen, feuchten Tuch (nur Wasser). Verwenden Sie keine Scheuer- oder Chemikalien, die die Oberfläche beschädigen könnten.

Kann der Heizkörper im Badezimmer installiert werden?

Ja, die Schutzart IP66 macht ihn gegen Strahlwasser geschützt. Allerdings darf er nicht in Reichweite einer Person in der Badewanne oder Dusche installiert werden (VDE-Schutzzone).

Wie ist die Garantie für den Dimplex MH 12 NO?

Dimplex gewährt auf dieses Produkt eine Garantie von 5 Jahren gemäß den Allgemeinen Geschäftsbedingungen. Farbabweichungen und natürliche Mikrorisse im Stein sind nicht abgedeckt.

Kann ich ein Verlängerungskabel verwenden?

Es wird empfohlen, den Heizkörper an einen eigenen Stromkreis anzuschließen und kein Verlängerungskabel zu verwenden. Der Anschluss muss fest an einer Steckdose erfolgen.

Warum entstehen Mikrorisse in meinem Heizkörper?

Mikrorisse sind ein natürliches Phänomen aufgrund der Wärmeausdehnung des Natursteins. Sie beeinträchtigen weder die Leistung noch die Sicherheit des Geräts.

Wie erfolgt die erste Inbetriebnahme?

Heizen Sie den Heizkörper für 15 Minuten auf voller Leistung, schalten Sie ihn dann aus und lassen Sie ihn 60 Minuten abkühlen. Wiederholen Sie diesen Vorgang 2-3 Mal, um die Restfeuchte zu entfernen.

Ist der Heizkörper kindersicher?

Kinder unter 3 Jahren müssen ferngehalten werden. Kinder von 3 bis 8 Jahren können unter Aufsicht ein-/ausschalten, aber nicht reinigen. Die Oberfläche kann sehr heiß werden: Verbrennungsgefahr. Decken Sie das Gerät niemals ab.

BEDIENUNGSANLEITUNG MH 12 NO DIMPLEX

1. Hinweise für den Benutzer

i HINWEIS

Sehr geehrter Kunde, bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter.

ACHTUNG!

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangels an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen! Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht erfolgen!

ACHTUNG!

Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Ge- brauchslage platziert oder installiert ist!

ACHTUNG!

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführen!

ACHTUNG!

Das nebenstehende Symbol ist am Heizgerät angebracht und bedeutet, dass das Heizgerät nicht abgedeckt werden darf!

ACHTUNG!

Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist bei Kindern oder schutzbedürftigen Personen geboten!

⚠️ ACHTUNG!

Das Gerät ist so zu installieren, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden kann!

ACHTUNG!

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Kundendienstvertretung oder einer vergleichbar qualifizierten Person ausgetauscht werden, um Gefahrenquellen auszuschalten!

2. Montage, Mindestabstände

⚠️ ACHTUNG!

Das Gerät nicht unter einer Wandsteckdose installieren!

⚠️ ACHTUNG!

Deckenmontage ist nicht zulässig!

⚠️ ACHTUNG!

Die mitgelieferten Original-Wandhalter müssen verwendet werden.

i HINWEIS

Natursteinheizung so montieren, dass die Geräteanschlussleitung nach unten verläuft.

Die Montage an einer Holzwand ist zulässig.

Die Geräte können horizontal oder vertikal an der Wand montiert werden.

Sie sind so anzubringen, dass brennbare Gegenstände nicht entzündet werden können.

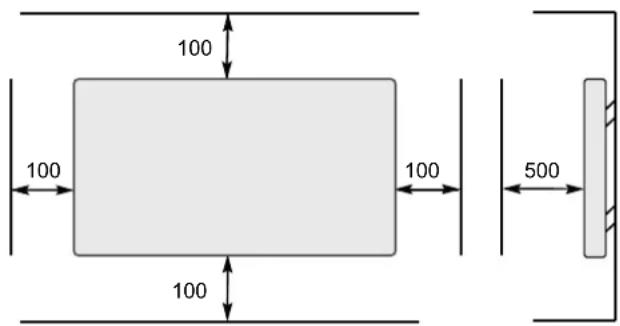

Die Mindestabstände müssen eingehalten werden. Ferner ist an der Gerätevorderseite ein Abstand von 500 mm vorzusehen.

Das Heizgerät muss horizontal ausgerichtet an einer senkrechten Wand, wie im Bild dargestellt, installiert werden. Eventuelle Unebenheiten fachgerecht ausgleichen. Alle Maße in mm.

Bei der Installation des Heizgerätes mit Netzanschlussdose und Raumthermostat ist der Schutzbereich nach VDE 100-701 zwingend zu beachten.

Wandmontage

Bei vertikaler Montage müssen die Wandhalter um 90° gedreht werden, damit die Einführungsschlitze nach unten zeigen.

Vorsicht beim anschließenden festdrehen der Wandhalter. Bruchgefahr!

■ Die Befestigungslöcher für die Wandhalter bohren und dübeln.
■ Befestigungsschrauben einige Umdrehungen eindrehen.
■ Heizgerät in die Befestigungsschrauben einhängen.
■ Die untere Befestigungsschraube leicht festdrehen.
Die beiden oberen Befestigungsschrauben festdrehen. Diese dienen als Sicherung gegen versehentliches aushängen.

i HINWEIS

Darauf achten, dass das Heizgerät spannungsfrei an der Wand hängt.

Modelle Maß A	Maß B Maß C
MH 4 380 mm 180	mm 180 mm
MH 7 780 mm 180	mm 180 mm
MH 9 780 mm 280	mm 230mm
MH 12 780 mm 380	mm 280 mm
MH 15 1030 mm	380 mm 280 mm
MH 17 1130 mm	380 mm 280 mm

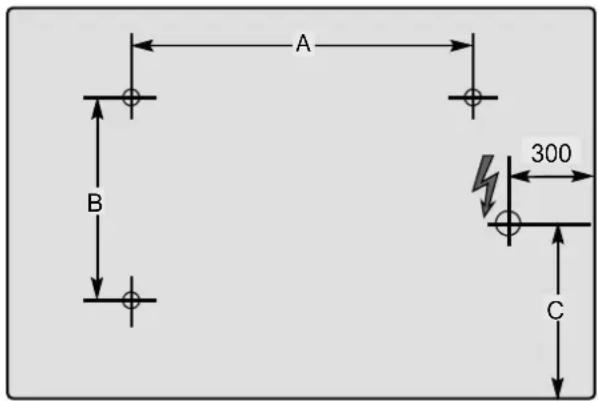

Bohrmaße, Netzleitung: Ansicht auf Vorderseite

3. Elektrischer Anschluss

Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen.

Es ist empfehlenswert, für die Stromversorgung einen eigenen Stromkreis vorzusehen.

Das Heizgerät ist für Festanschluss an eine Wandanschlussdose vorgesehen. Die Geräteanschlussleitung muss nach unten verlaufen. Das Gerät ist schutzisoliert, d.h. es wird kein Schutzleiter benötigt.

Das Gerät darf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden.

Anschluss nur an fest verlegte Leitungen!

In der elektrischen Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kontaktöffnung an jedem Pol (z.B. Sicherungsautomat).

4. Inbetriebnahme

Bevor das Gerät im Heizbetrieb eingesetzt wird, ist nachfolgend beschriebene Erstinbetriebnahme zur Ausheizung einer eventuell vorhandenen Restfeuchte in der Vergussmasse durchzuführen:

■ Heizgerät 15 Minuten lang aufheizen.
■ Heizgerät 60 Minuten lang abkühlen lassen (Raumthermostat ausschalten bzw. auf minimale Einstellung).

Diesen Vorgang 2-3 mal wiederholen.

5. Heizbetrieb

i HINWEIS

Das Gerät nur zur Raumlufterwärmung innerhalb geschlossener Räume verwenden.

Der Betrieb des Heizgerätes ist ausschließlich zulässig in Verbindung mit einem externen

Raumthermostat, der folgende Funktionen beinhaltet:

■ Elektronisch geregeltes Wochenprogramm,
■ adaptive Regelung des Heizbeginns,
■ weitere Energiesparfunktionen.

Bitte beachten Sie hierzu die Bedienungsanleitung des Raumthermostaten.

Empfohlener Raumthermostat: Dimplex DTB-2R

6. Störungen

Wenn das Heizgerät keine Wärme abgibt, prüfen Sie bitte die Temperatureinstellung am Raumthermostat, dann ob die Sicherung in der Stromverteilung eingeschaltet ist.

Zu Ihrer Sicherheit ist das Heizgerät mit einem in der Natursteinheizung integrierten Überhitzungsschutz ausgerüstet. Bei unzulässiger Erwärmung der Natursteinheizung (z.B. durch Verhängen oder Zustellen des Heizgerätes), schaltet das Gerät automatisch ab. Vor Wiederinbetriebnahme des Heizgerätes beseitigen Sie die Ursachen für das Ansprechen des Überhitzungsschutzes.

Ist das Gerät ausreichend abgekühlt, schaltet der Überhitzungsschutz automatisch wieder zu und das Gerät kann wieder in Betrieb genommen werden.

Kann die Störung nicht behoben werden, wenden Sie sich bitte an Ihre Elektrofachwerkstatt oder an die Service-Zentrale für Dimplex-Geräte. Bitte die auf dem Typschild angebrachte E-Nummer bereit halten.

7. Reinigung

Das Gerät muss vor dem Reinigen ausgeschaltet und abgekühlt sein. Dazu Raumthermostat auf AUS stellen. Die Außenseite kann durch Abwischen mit einem weichen, feuchten Lappen gereinigt und dann getrocknet werden.

Zur Reinigung ist Wasser völlig ausreichend. Keine Scheuerpulver oder sonstige chemische Mittel verwenden, da diese die Oberfläche beschädigen können.

8. Garantie

Für dieses Produkt übernehmen wir 5 Jahre Garantie gemäß unseren Garantiebedingungen.

Bei einer Natursteinheizung sind Zeichnung, Farbe und Bearbeitung nie ganz einheitlich. Abweichungen von Prospekten und Mustern sind deshalb kein Grund zur Reklamation oder Rückgabe. Es ist ganz natürlich, dass durch die Beheizung Haarrisse auftreten können. Diese beeinträchtigen jedoch weder die Heizleistung noch die Sicherheit des Heizgerätes.

9. Entsorgungshinweis

Das Gerät nicht im allgemeinen Hausmüll entsorgen, sondern einer örtlichen Entsorgungsstelle zuführen.

10. Technische Daten

Gerätetyp MH 4 MH 7 MH 9 MH 12 MH 15 MH 17
Nennspannung 1/N, 230 V ~
Schutzart IP66, strahlwassergeschützt
Abmessungen (B x H x T) 600 x 400 x			70 mm	1000 x 400 x 70 mm	1000 x 500 x 70 mm	1000 x 600 x 70 mm	1250 x 600 x 70 mm	1350 x 600 x 70 mm
Gewicht			22 kg	35 kg	40 kg	51 kg	62 kg	70 kg
Wärmeleistung
Nennwärmeleistung	P_nom		0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Mindestwärmeleistung (Richtwert)	P_min		0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Maximale kontinuierliche Wärmeleistung	P_max, C		0,35 kW	0,65 kW	0,85 kW	1,15 kW	1,45 kW	1,65 kW
Eigenverbrauch
Bei Nennwärmeleistung	el_max		0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
Bei Mindestwärmeleistung	el_min		0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
Im Bereitschaftszustand	el_SB		0,0 W	0,0 W	0,0 W	0,0 W	0,0 W	0,0 W
Regelorgan für Wärmeabgabe
Externer elektronischer Raumtemperaturregler mit Wochenprogramm und adaptiver Regelung des Heizbeginns und gegebenenfalls weiteren Energiesparfunktionen.
