DES 2427 - Ketel DIMPLEX - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektronisch geregelde doorstroomverwarmer
Merk	Dimplex
Model	DES 2427
Nominaal vermogen	24 / 27 kW (selecteerbaar)
Nominale spanning	400 V driefasig
Zekeringsbescherming	40 A
Minimale kabeldoorsnede	6 mm²
Warmwaterdebiet (ΔT 30°C, zonder begrenzer)	13,0 / 14,6 L/min
Warmwaterdebiet (ΔT 30°C, met begrenzer)	9,3 L/min
Inschakeldebiet	2,5 L/min
Inschakeldruk	0,009 MPa (0,09 bar)
Minimale specifieke waterweerstand	1300 Ωcm
Nominale druk	1,0 MPa (10 bar)
Maximale inlaattemperatuur	55 °C
Energie-efficiëntieklasse	A
Tapwaterprofiel	S
Jaarlijks elektriciteitsverbruik	479 kWh
Geluidsvermogensniveau	15 dB
Energie-efficiëntie warmwaterbereiding	38,5 %
Beschermingsklasse	I (aarding verplicht)
Installatietype	Wandmontage, gesloten circuit (drukbestendig)
Elektrische aansluiting	Allpolige uitschakelinrichting (min. 3 mm contactafstand)
Onderhoud	Reinigen met een zachte doek, geen agressieve schoonmaakmiddelen of stoomreiniger
Speciale accessoires	Montageset voor stucwerk, lastafschakelrelais BZ 45L21, leidingset voor onder wastafel

Veelgestelde vragen - DES 2427 DIMPLEX

Welk type water gebruiken met de DES 2427?

De boiler kan worden aangesloten op een koudwaterleiding of voorverwarmd water (alleen voor DES). De specifieke waterweerstand mag niet lager zijn dan 1300 Ωcm. Vraag de waarde aan uw waterleverancier.

Hoe het apparaat ontluchten voor het eerste gebruik?

Open de warmwaterkraan volledig en laat het water minimaal 1 minuut stromen. Om veiligheidsredenen verwarmt het apparaat gedurende deze tijd niet.

Wat is het maximale vermogen van het apparaat?

De DES 2427 biedt twee selecteerbare nominale vermogens: 24 kW of 27 kW. Stel dit in met de vermogensschakelaar vóór de elektrische aansluiting.

Kan het apparaat buiten worden geïnstalleerd?

Nee, het apparaat moet worden geïnstalleerd en opgeslagen in een vorstvrije ruimte. Het is ontworpen voor gebruik tot maximaal 2000 m hoogte.

Wat te doen als het apparaat niet verwarmt?

Controleer eerst het debiet: als dit lager is dan 2,5 L/min, schakelt het apparaat niet in. Verwijder de straalbreker of douchekop om het debiet te verhogen. Als het probleem aanhoudt, neem dan contact op met een monteur.

Welke elektrische kabel gebruiken?

De minimale kabeldoorsnede is 6 mm² voor een zekeringbescherming van 40 A. Gebruik een kabel die geschikt is voor het vermogen en het type installatie.

Is het apparaat compatibel met plastic leidingen?

Ja, het kan worden gebruikt met gecertificeerde kunststof leidingen DVGW.

Hoe de boiler schoonmaken?

Gebruik geen agressieve schoonmaakmiddelen of stoomreiniger. Veeg eenvoudig af met een zachte, droge doek.

Wat is de maximale inlaattemperatuur van het water?

De inlaattemperatuur mag niet hoger zijn dan 55°C. Als deze 60°C bereikt, wordt de veiligheid geactiveerd en schakelt het apparaat uit.

Kan ik dit apparaat gebruiken met voorverwarmd water van zonnepanelen?

Ja, de DES 2427 is compatibel met voorverwarmd water tot 55°C. Voor hogere temperaturen is een thermostaatmengkraan nodig.

GEBRUIKSAANWIJZING DES 2427 DIMPLEX

Elektronisch geregelde doorstroomgeiser

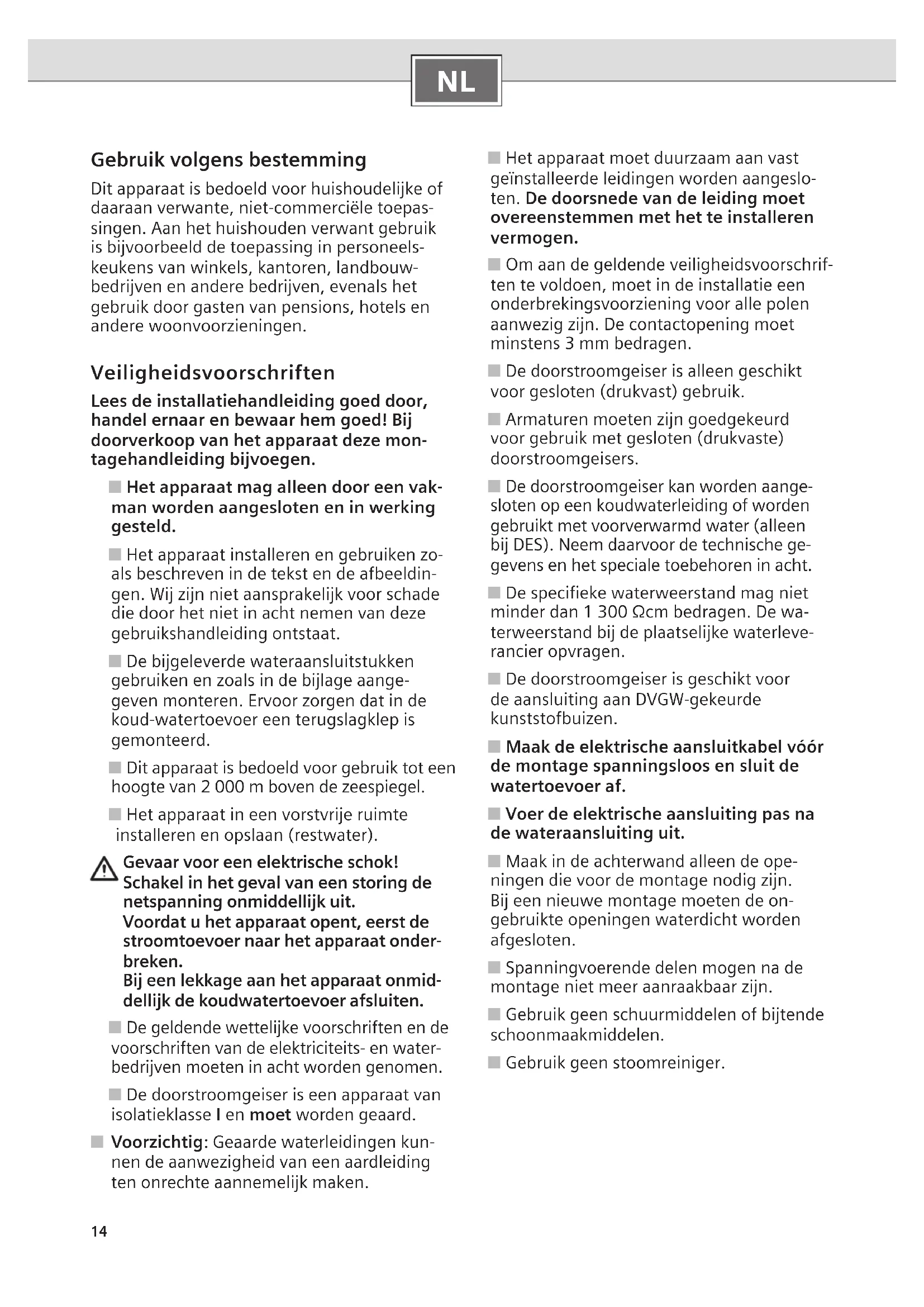

Gebruik volgens bestemming

Dit apparaat is bedoeld voor huishoudelijke of daaraan verwante, niet-commerciële toepassingen. Aan het huishouden verwant gebruik is bijvoorbeeld de toepassing in personeelskeukens van winkels, kantoren, landbouwbedrijven en andere bedrijven, evenals het gebruik door gasten van pensions, hotels en andere woonvoorzieningen.

Veiligheidsvoorschriften

Lees de installatiehandleiding goed door, handel ernaar en bewaar hem goed! Bij doorverkoop van het apparaat deze montagehandleiding bijvoegen.

• Het apparaat mag alleen door een vakman worden aangesloten en in werking gesteld.
• Het apparaat installeren en gebruiken zoals beschreven in de tekst en de afbeeldingen. Wij zijn niet aansprakelijk voor schade die door het niet in acht nemen van deze gebruikshandleiding ontstaat.
  De bijgeleverde wateraansluitstukken gebruiken en zoals in de bijlage aange-geven monteren. Ervoor zorgen dat in de koud-watertoevoer een terugslagklep is gemonteerd.
• Dit apparaat is bedoeld voor gebruik tot een hoogte van 2 000 m boven de zeespiegel.
• Het apparaat in een vorstvrije ruimte installeren en opslaan (restwater).

Gevaar voor een elektrische schok! Schakel in het geval van een storing de netspanning onmiddellijk uit.

Voordat u het apparaat opent, eerst de stroomtoevoer naar het apparaat onderbreken.

Bij een lekkage aan het apparaat onmiddellijk de koudwatertoevoer afsluiten.

De geldende wettelijke voorschriften en de voorschriften van de elektriciteits- en waterbedrijven moeten in acht worden genomen.

De doorstroomgeiser is een apparaat van isolatieklasse I en moet worden geaard.

■ Voorzichtig: Geaarde waterleidingen kunnen de aanwezigheid van een aardleiding ten onrechte aannemelijk maken.

• Het apparaat moet duurzaam aan vast geïnstalleerde leidingen worden aangesloten. De doorsnede van de leiding moet overeenstemmen met het te installeren vermogen.
  Om aan de geldende veiligheidsvoorschriften te voldoen, moet in de installatie een onderbrekingsvoorziening voor alle polen aanwezig zijn. De contactopening moet minstens 3 mm bedragen.
  De doorstroomgeiser is alleen geschikt voor gesloten (drukvast) gebruik.
  Armaturen moeten zijn goedgekeurd voor gebruik met gesloten (drukvaste) doorstroomgeisers.
  De doorstroomgeiser kan worden aangesloten op een koudwaterleiding of worden gebruikt met voorverwarmd water (alleen bij DES). Neem daarvoor de technische gegevens en het speciale toebehoren in acht.
  De specifieke waterweerstand mag niet minder dan 1 300 Ωcm bedragen. De waterweerstand bij de plaatselijke waterleverancier opvragen.
  De doorstroomgeiser is geschikt voor de aansluiting aan DVGW-gekeurde kunststofbuizen.
  Maak de elektrische aansluitkabel vóór de montage spanningsloos en sluit de watertoevoer af.
  ■ Voer de elektrische aansluiting pas na de wateraansluiting uit.
  Maak in de achterwand alleen de openingen die voor de montage nodig zijn. Bij een nieuwe montage moeten de ongebruikte openingen waterdicht worden afgesloten.
  Spanningvoerende delen mogen na de montage niet meer aanraakbaar zijn.
• Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.
• Gebruik geen stoomreiniger.

Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf Dimplex. U hebt een product van hoge kwaliteit aangeschaft, waaraan u veel plezier zult beleven.

Montagehandleiding

Deze montagehandleiding geldt voor verschillende modellen apparaten. De weergave kan daarom afwijken van het aangeschafte apparaat.

Monteer het apparaat zoals in de afbeelding aangegeven. De pagina's met afbeeldingen vindt u in het midden van de handleiding. Neem de aanwijzingen in de tekst in acht.

Montage

I. Uitpakken en kap verwijderen

Pak het apparaat uit en controleer het op transportschade. Is er sprake van schade, dan het apparaat niet aansluiten.

- Het geleverde pakket controleren: apparaat, montageset met bijlage, montagehandleiding, gebruikshandleiding.

■ Verpakking en oude apparaten op een milieuvriendelijke manier afvoeren.

Bij het verwijderen van de kap op het volgende letten: De kap is met een centraal sluitmechanisme achter het serviceklepje vastgezet.

II. Montagevoorbereiding

Belangrijk: Gebruik alleen de meegeleverde montageset. De meegeleverde wateraansluitstukken moeten beslist wordeningebouwd.

■ Sluit de watertoevoer af. De elektrische aansluiting (aansluitkabel) moet spanningsvrij zijn. Draai de zekeringen uit of schakel deze uit.

De wateraansluitstukken volgens de instructies in de bijlagemonteren.

De aansluitleiding kan naar keuze boven (X) of beneden worden (Y) ingebracht.

■ Het achterpaneel moet op de daarvoor bestemde plaats op de koud-wateraansluiting rusten (afbeelding II., 8.).

III. Muurmontage

De tule moet de aansluitkabel nauw omsluiten. Als deze bij de montage beschadigd wordt, moeten de gaten waterdicht worden afgesloten.

De netaansluitklem kan boven (X) of onder (Y) gemonteerd worden. De ommanteling van de aansluitkabel moet minstens 40 mm in het apparaat naar binnen steken.

De afstand tot de muur is variabel. Zo kunnen oneffenheden van de muur gecompenseerd worden. Bij een wandafstand van 8–16 mm de afstandhouder gebruiken en het verlengstuk monteren (afbeelding III., 3. – 5.).

■ Het apparaat moet vast op de muur worden gemonteerd. Bevestig het indien nodig op de onderste stelschroeven (afbeelding III., 6.).

IV. Wateraansluiting

• Het water aansluiten, vervolgens de koud-waterleiding openen.
• Het apparaat moet worden ontlucht. Daartoe de warmwaterkraan volledig openen en het apparaat gedurende 1 minuut spoelen.

v. Elektrische aansluiting en montage

Alleen bij apparaten met vermogenschakeling: Voorafgaande aan het aansluiten van de draden op de netaansluitklem het vermogen instellen met de vermogensschakelaar: Nominaal vermogen links, gereduceerd vermogen rechts (afbeelding V., 1.) en het ingestelde vermogen op het typeplaatje aangeven.
■ De leidingen op de netaansluitklem vastschroeven.
■ Veiligheidsbegrenzer inschakelen (afbeelding V., 3.).
■ Kap monteren (afbeelding V.,4.-7.).

Installatie-instructie

De installatie van niet-insteekbare apparaten moeten worden uitgevoerd door de netbeheerder of door een erkend vakbedrijf, dat u ook graag van dienst is bij het verkrijgen van de toestemming van de netbeheerder voor de installatie van het apparaat.

VI. Ingebruikneming

Het apparaat voldoet aan IEC 61000-3-12.

Eerste ingebruikname

■ Zekeringen inschakelen.
■ Temperatuur instellen.
Startspoeling: Warmwaterkraan helemaal opendraaien en tenminste 1 minuut water tappen. Om veiligheidsredenen begint het apparaat pas daarna met verwarmen.

Tip: start het apparaat vanwege het te lage debiet niet, de perlator, douchekop of iets dergelijks verwijderen en het procesherhalen.

Leg de gebruiker uit hoe hij/zij het apparaat moet bedienen.

VII. Extra informatie

Bereikt het apparaat vanwege de lage waterdruk in uw huis niet voldoende doorstroming, verwijder dan de doorstroombegrenzer (afbeelding VII., 1. – 3.).
■ Voorrangschakeling voor de combinatie met elektrische verwarmingsapparaten met warmteopslag: Voor het gebruik met voorrangschakeling is een speciaal lastafworprelais BZ 45L21 (speciaal toebehoren) vereist. Andere, reeds aanwezige lastafworprelais, met uitzondering van elektronische lastafworprelais, kunnen tot storingen leiden (afbeelding VII., Aansluitschema).
Bij gebruik met het lastafworprelais moet de regelingselektronica gecodeerd worden. Het codeeruitsteeksel op de elektronica verwijderen (afbeelding VII., 4.).

Technische gegevens

		DEE 1113 DEE 1821	DEE 2427
Nominaal vermogen	[kW] 11/13 18/21 24/27
Nominale spanning	[V] 400 400 400
Zekering [A]		16/25	32 40
Minimale leidingdiameter *	[mm2] 1,5/2,5	4 6
Warmwaterhoeveelheid bij nominaal vermogen bij temperatuurverhoging van 12 °C naar 38 °C (zonder doorstromingshoeveelheids - begrenzer)	[l/min]	6,0/7,1	9,8/11,6	13,0/14,6
12 °C naar 38 °C (met doorstromingshoeveelheids - begrenzer)	[l/min]	5	7,6	9,3
12 °C naar 60 °C	[l/min]	3,3/3,8	5,3/6,2	7,1/7,9
Inschakelhoeveelheid	[l/min] 2,5	2,5	2,5
Inschakelstroomdruk **	[MPa (bar)]	0,009 (0,09) 0,009 (0,09)	0,009 (0,09)
Toepassingsbereik in water Specifieke elektrischeweerstand bij 15 °C	[Ωcm] ≥ 1 300	≥ 1 300	≥ 1 300
Nominale druk	[MPa (bar)]	1,0 (10)	1,0 (10)	1,0 (10)
Maximaal toegestane toevoertemperatuur	[°C]	20 20 20
Maximale netimpedantie op aansluitplaats	[Ω]	0,433	0,067/0,104 0,067/0,104
Energie-efficiëntieklasse		A	A	A
Capaciteitsprofiel		S	S	S
Jaarlijks energieverbruik	[kWh]	477 479 479
Dagelijks stroomverbruik	[kWh]	2,196 2,203	2,207
Geluidsniveau	[dB]	15 15 15
Warmwaterbereiding-energie-efficiëntie	[%]	38,6	38,5	38,5

		DES 1821	DES 2427
Nominaal vermogen	[kW] 18/21	24/27
Nominale spanning	[V] 400	400
Zekering [A] 32	40
Minimale leidingdiameter *	[mm2]	4	6
Warmwaterhoeveelheid bij nominaal vermogen bij temperatuurverhoging van 12 °C naar 38 °C (zonder doorstromingshoeveelheids - begrenzer) 12 °C naar 38 °C (met doorstromingshoeveelheids - begrenzer) 12 °C naar 60 °C	[l/min]	9,8/11,6	13,0/14,6
	[l/min]	7,6	9,3
	[l/min]	5,3/6,2	7,1/7,9
Inschakelhoeveelheid	[l/min] 2,5	2,5
Inschakelstroomdruk **	[MPa (bar)]	0,009 (0,09)	0,009 (0,09)
Toepassingsbereik in water Specifieke elektrischeweerstand bij 15 °C	[Ωcm] ≥ 1 300	≥ 1 300
Nominale druk	[MPa (bar)]	1,0 (10)	1,0 (10)
Maximaal toegestane toevoertemperatuur	[°C]	55	55
Maximale netimpedantie op aansluitplaats	[Ω]	0,067/0,104	0,067/0,104
Energie-efficiëntieklasse		A	A
Capaciteitsprofiel		S	S
Jaarlijks energieverbruik	[kWh]	479	479
Dagelijks stroomverbruik	[kWh]	2,203	2,207
Geluidsniveau	[dB]	15	15
Warmwaterbereiding-energie-efficiëntie	[%]	38,5	38,5

* Afhankelijk van het type installatie kunnen ook grotere doorsneden nodig zijn.
** Hierbij komt nog de drukdaling aan de mengkraan.

Zonnemodus

Alleen voor apparaten die geschikt zijn voor zonne-energie: Het apparaat verwarmt reeds voorverwarmd water tot max. 60 °C. Als de koudwatertoevoer de temperatuur van 55 °C overschrijdt, wordt het water niet verder verwarmd.

Belangrijk: De koudwater-toevoertemperatuur mag niet hoger dan 55 °C zijn.

Als de koudwater-toevoertemperatuur van 60 °C wordt overschreden, wordt de veiligheidsuitschakeling van het apparaat geactiveerd. Daarom moet in de huisinstallatie een thermostaatvoormenger zijn ingebouwd, die de koudwatertoevoertemperatuur op max. 55 °C begrenst door bijmenging van koud water.

Afmetingen

Speciaal toebehoren

Pijpmontageset DLE 02RBS voor het gebruik van het apparaat in een lage montagepositie
■ Voorrangschakelaar (lastafworprelais) Siemens BZ 45L21: voor het gebruik met voorrangschakeling
■ Montageset DLE 02AP: voor opbouwinstallatie

Op een milieuvriendelijke manier afvoeren

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Wijzigingen voorbehouden.

Productgegevensblad volgens verordening nr. 812/2013

Merk: Dimplex	Merk: Dimplex
Typenummer: DEE 1113/DEE 1821/DEE 2427	Typenummer: DES 1821 / DES 2427
Capaciteitsprofiel: S	Capaciteitsprofiel: S
Energie-efficiëntieklasse: A	Energie-efficiëntieklasse: A
Energie-efficiëntieklasse: 38,6/38,5/38,5%	Energie-efficiëntieklasse: 38,5/38,5%
Jaarlijks stroomverbruik: 477/479/479 kWh	Jaarlijks stroomverbruik: 479/479 kWh
Verdere capaciteitsprofielen voor de toepassing waarvan het heetwaterapparaat geschikt is:Capaciteitsprofiel: –Energie-efficiëntieklasse: –Jaarlijks stroomverbruik: –	Verdere capaciteitsprofielen voor de toepassing waarvan het heetwaterapparaat geschikt is:Capaciteitsprofiel: M / MEnergie-efficiëntieklasse: 39,0/39,0%Jaarlijks stroomverbruik: 1321/1324 kWh
Temperatuurinstellingen van de thermostaat (af fabriek): 60 °C	Temperatuurinstellingen van de thermostaat (af fabriek): 60 °C
Geluidsniveau: 15 dB	Geluidsniveau: 15 dB
Zie voor bijzondere voorzorgsmaatregelen die bij de montage, installatie of het onderhoud van de apparatuur moeten worden genomen, de montage- en gebruiks - handleiding.	Zie voor bijzondere voorzorgsmaatregelen die bij de montage, installatie of het onderhoud van de apparatuur moeten worden genomen, de montage- en gebruiks - handleiding.
