Produkttyp	Einzelnes Induktionskochfeld zum Einbau
Marke	CASO
Modell	ProAdvanced E1
Abmessungen (L x B x H)	290 x 360 x 65 mm
Stromversorgung	230 V ~ 50 Hz, 2100 W, Sicherung 16 A
Anzahl Kochzonen	1
Leistungsbereich	300 W - 2100 W (12 Stufen)
Temperaturbereich	60 °C - 240 °C (12 Stufen)
Timer	1 bis 180 Minuten
Funktionen	Leistungsmodus, Temperaturmodus, Timer, Topferkennung, Überhitzungsschutz
Oberflächenmaterial	Glaskeramik
Installationsart	Einbau- oder freistehend
Netzkabellänge	1,2 m
Sicherheit	Automatische Abschaltung, Überhitzungsschutz, Topferkennung
Reinigung	Feuchtes, weiches Tuch, keine scheuernden Reinigungsmittel verwenden
Garantie	24 Monate
Reparierbarkeit	Reparatur nur durch qualifiziertes Personal

Häufig gestellte Fragen - ProAdvanced E1 CASO

Wie stelle ich den Timer ein?

Drücken Sie während des Betriebs die Timer-Taste. Das Display zeigt '000' an. Mit den Tasten +/- stellen Sie die Dauer von 1 bis 180 Minuten ein. Nach Ablauf der Zeit schaltet sich das Gerät automatisch aus.

Welche Töpfe sind für Induktion geeignet?

Verwenden Sie ferromagnetische Metallbehälter (Stahl, Gusseisen, Emaille) mit flachem Boden und einem Durchmesser zwischen 12 und 24 cm. Testen Sie mit einem Magneten: Haftet er stark, ist der Behälter geeignet.

Was bedeutet der Fehlercode E05?

Der Code E05 zeigt einen aktivierten Überhitzungsschutz (Temperatur > 270 °C) an. Das Gerät schaltet sich automatisch aus. Ziehen Sie den Netzstecker, lassen Sie es abkühlen, schließen Sie es wieder an und verwenden Sie es normal weiter.

Wie reinige ich das Kochfeld?

Warten Sie, bis das Gerät abgekühlt ist. Reinigen Sie die Glaskeramik-Oberfläche mit einem feuchten, weichen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel, Lösungsmittel oder Metallgegenstände. Tauchen Sie das Gerät niemals ins Wasser.

Kann ich Aluminium- oder Kupfertöpfe verwenden?

Nein, Töpfe aus Aluminium, Kupfer, feuerfestem Glas oder Edelstahl ohne Magnetkern sind nicht geeignet. Sie werden nicht richtig heiß, da Induktion einen ferromagnetischen Boden erfordert.

Wie hoch ist die maximale Leistung des Geräts?

Die maximale Leistung beträgt 2100 W (Stufe 12). Die Leistungsstufen reichen von 300 W (Stufe 1) bis 2100 W (Stufe 12).

Wie aktiviere ich den Temperaturmodus?

Drücken Sie die Temp-Taste. Das Display zeigt standardmäßig 120 °C an. Mit +/- wählen Sie eine Temperatur zwischen 60 °C und 240 °C. Dieser Modus wird zum Frittieren und Grillen empfohlen.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie, ob der Stecker eingesteckt und die Sicherung eingeschaltet ist. Stellen Sie sicher, dass ein geeigneter Topf auf der Kochzone steht. Bleibt das Display aus, kontaktieren Sie den Kundendienst.

Hat das Gerät einen Überhitzungsschutz?

Ja, das Gerät ist mit einem Überhitzungsschutz ausgestattet. Erreicht die Temperatur 270 °C, wird der Code E05 angezeigt und das Gerät schaltet sich automatisch aus, um Schäden zu vermeiden.

Wie installiere ich das Gerät in einer Arbeitsplatte?

Planen Sie einen Ausschnitt von 270 x 340 mm ein. Verwenden Sie die mitgelieferte Dichtung. Die elektrische Installation muss von einem qualifizierten Elektriker durchgeführt werden. Halten Sie einen Abstand von mindestens 760 mm über dem Gerät ein.

BEDIENUNGSANLEITUNG ProAdvanced E1 CASO

Garantiegeber: Braukmann GmbH | Raiff eisenstraße 9 | D-59757 Arnsberg

Service-Hotline International:

Tel.: [phone] / 80 55 4 - 99

Fax: [phone] / 80 55 4 - 77

eMail: [e-mail] | Internet: www.caso-design.de

Sie finden die aktuellste Version der Bedienungsanleitung auch auf unserer Homepage:

www.caso-design.de

Dokument-Nr.: 03043 13-01-2023

Bildabweichungen zur Originalware sind technisch bedingt möglich.

Druck – und Satzfehler vorbehalten.

© 2023 Braukmann GmbH

Inhaltsverzeichnis

1 Allgemeines....4

1.1 Informationen zu dieser Anleitung ....4

1.2 Warnhinweise....4

1.3 Haftungsbeschränkung......5

1.4 Urheberschutz....5

2 Sicherheit......5

2.1 Bestimmungsgemäße Verwendung 5

2.2 Allgemeine Sicherheitshinweise....6

2.3 Gefahrenquellen 8

2.3.1 Gefahr durch elektromagnetisches Feld....8

2.3.2 Verbrennungsgefahr 8

2.3.3 Explosionsgefahr 9

2.3.4 Brandgefahr 9

2.3.5 Gefahr durch elektrischen Strom 10

3 Inbetriebnahme 11

3.1 Sicherheitshinweise 11

3.2 Lieferumfang und Transportinspektion 11

3.3 Auspacken....11

3.4 Anforderungen an den Aufstellort....11

3.5 Vermeidung von Funkstörungen....12

3.6 Elektrischer Anschluss 12

4 Aufbau und Funktion.... 13

4.1 Gesamtübersicht....13

4.2 Einbau....13

4.2.1 Abbildung: Bemaßung 13

4.3 Bedienelemente....14

4.4 Hinweise am Gerät....14

4.4.1 Überhitzungsschutz 15

4.5 Typenschild....15

5 Bedienung und Betrieb 15

5.1 Funktionsweise und Vorteile von Induktionskochstellen....15

5.2 Hinweise zum Kochgeschirr....15

5.3 Sicherheitshinweise 16

5.4 Betrieb des Gerätes 17

5.4.1 Einschalten 17

5.4.2 Leistungsmodus....17

5.4.3 Temperaturmodus 17

5.4.4 Timer....18

5.4.5 Ausschalten....18

6 Reinigung und Pflege 19

6.1 Sicherheitshinweise 19

6.2 Reinigung....19

7 Störungsbehebung 20

7.1 Sicherheitshinweise 20

7.2 Störungsanzeigen und -behebung 20

8 Entsorgung des Altgerätes....21

8.1 Entsorgung der Verpackung......21

9 Garantie 21

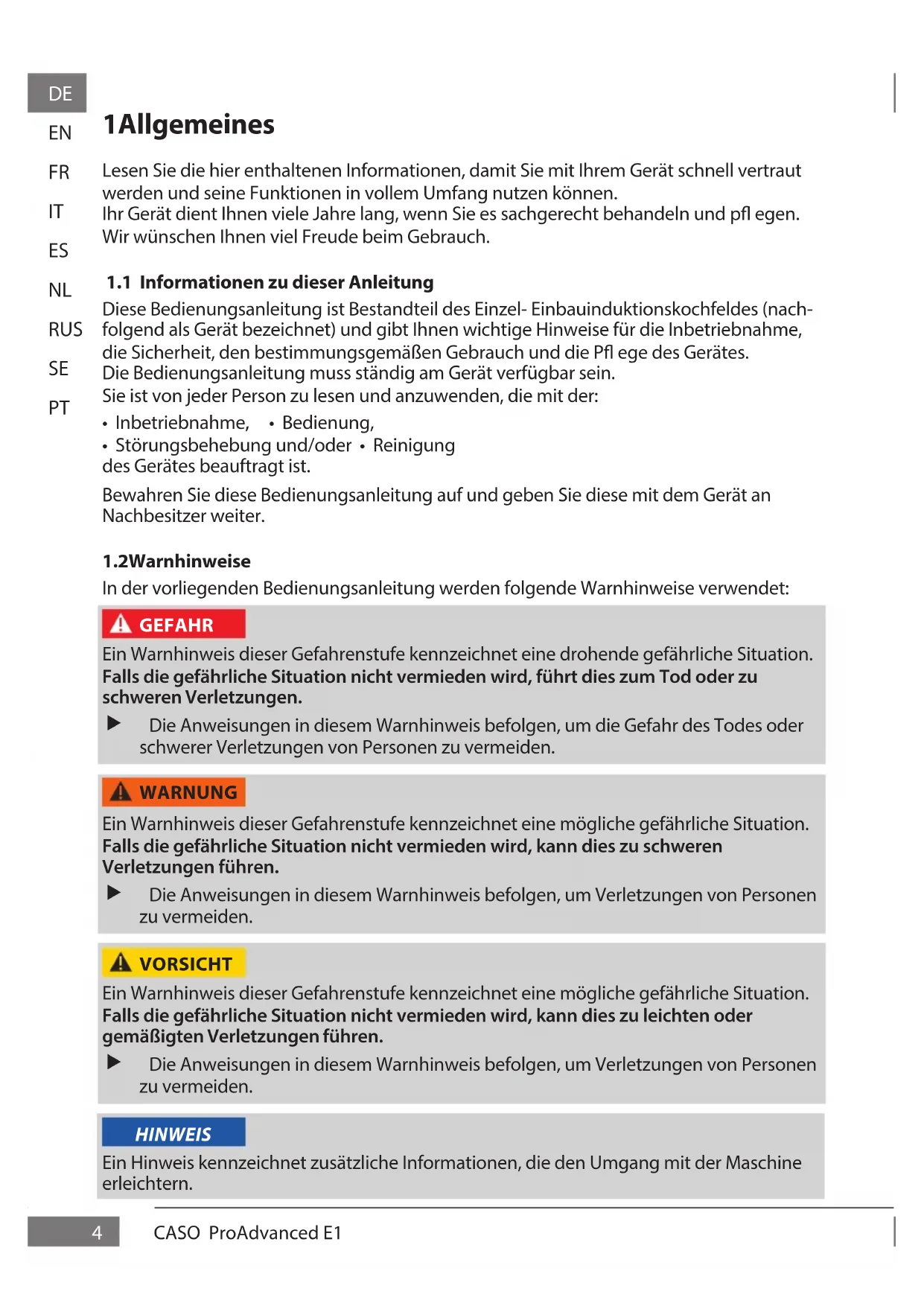

1Allgemeines

Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Ihr Gerät dient Ihnen viele Jahre lang, wenn Sie es sachgerecht behandeln und pfl egen.

Wir wünschen Ihnen viel Freude beim Gebrauch.

1.1 Informationen zu dieser Anleitung

Diese Bedienungsanleitung ist Bestandteil des Einzel- Einbauinduktionskochfeldes (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pfl ege des Gerätes.

Die Bedienungsanleitung muss ständig am Gerät verfügbar sein.

Sie ist von jeder Person zu lesen und anzuwenden, die mit der:

- Inbetriebnahme, - Bedienung,

- Störungsbehebung und/oder - Reinigung des Gerätes beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

1.2 Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen.

Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigten Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.

1.3Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pfl ege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung
- Nicht bestimmungsgemäßer Verwendung
- Unsachgemäßer Reparaturen
- Technischer Veränderungen, Modifi kationen des Gerätes
- Verwendung nicht zugelassener Ersatzteile
- Verwendung von nicht zugelassenem Zubehör

Modifi kationen des Gerätes werden nicht empfohlen und sind nicht durch die Garantie gedeckt. Übersetzungen werden nach bestem Wissen durchgeführt.

Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

1.4Urheberschutz

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, behält sich die Braukmann GmbH vor. Inhaltliche und technische Änderungen vorbehalten.

2Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen.

Ein unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen.

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum Erwärmen, Kochen und Braten von Lebensmitteln bestimmt. Das dabei verwendete Kochgeschirr muss für Induktionskochgeräte geeignet sein. Das Gerät ist sowohl für den freistehenden Gebrauch als auch für den Einbau vorgesehen.

Dieses Gerät ist dazu bestimmt, im Haushalt und in ähnlichen Anwendungen verwendet zu werden wie beispielsweise:

• in Küchen für Mitarbeiter in Läden, Büros, und anderen gewerblichen Bereichen;
  • in landwirtschaftlichen Anwesen;
• von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
  • in Frühstückspensionen.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

WARNUNG

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Betreiber.

2.2 Allgemeine Sicherheitshinweise

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:

• Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
  Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
  ▶ Reinigung und Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden.
  ▶ Kinder dürfen nicht mit dem Gerät spielen.
  Das Gerät und seine Anschlussleitung sind von Kindern jünger als 8 Jahre fernzuhalten.
  Nehmen Sie keine Veränderungen an dem Gerät oder am Netzkabel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen, da nicht fachgerecht reparierte Geräte den Benutzer gefährden. Beachten Sie auch die beiliegenden Garantiebedingungen.

HINWEIS

Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
▶ Verwenden Sie das Gerät nur wie in der Bedienungsanleitung beschrieben, um mögliche Verletzungen durch Missbrauch zu vermeiden.
▶ Betreiben Sie das Gerät nicht unbeaufsichtigt.
Benutzen Sie das Gerät nicht:
- wenn das Gerät selbst oder Teile beschädigt sind,
- wenn das Netzkabel oder der Stecker beschädigt sind,
- wenn das Gerät heruntergefallen ist.
Wickeln Sie das Netzkabel vor jedem Gebrauch vollständig ab. Achten Sie dabei darauf, dass das Netzkabel nicht durch scharfe Kanten oder heiße Gegenstände beschädigt wird.
Ziehen Sie den Stecker aus der Steckdose:
- wenn Sie das Gerät nicht benutzen,
- nach jedem Gebrauch,
- bevor Sie das Gerät reinigen oder wegstellen,
- wenn während des Betriebs off ensichtlich eine Störung auftritt, - bei Gewitter.
▶ Betreiben Sie das Gerät nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem.
Legen Sie keine Gegenstände aus Metall, wie z.B. Messer, Gabeln, Löff el, Deckel auf die Kochplatte, da diese heiß werden können.
▶ WARNUNG! Die Oberfl ächen des Geräts können während des Gebrauchs heiß werden. Achten Sie besonders darauf, die Glaskeramik-Oberfl äche nicht zu berühren, bevor sie vollständig abgekühlt ist.

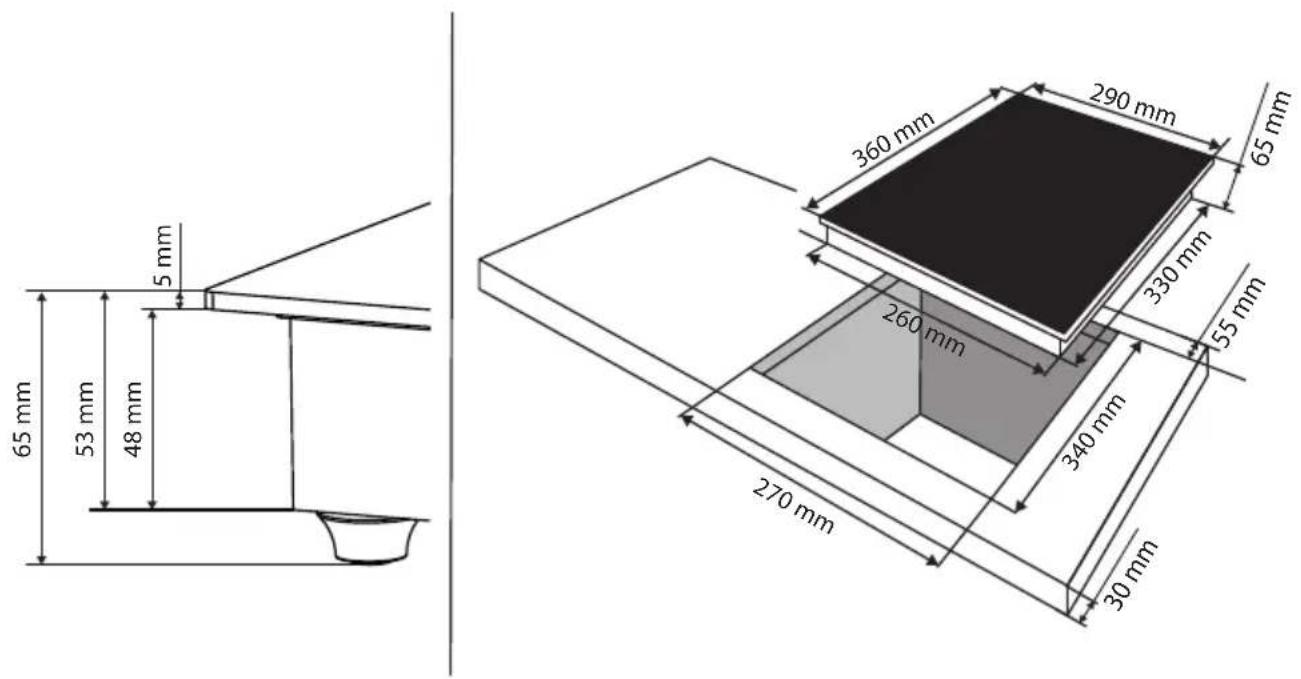

Für den Einbau des Gerätes ist ein Raum von 270 mm x 340 mm Größe vorzusehen (siehe Abbildung: Bemaßung).

2.3Gefahrenquellen

2.3.1 Gefahr durch elektromagnetisches Feld

WARNUNG

Durch die beim Betrieb des Gerätes entstehenden magnetischen Felder kann es zu Beeinträchtigungen kommen.

Beachten Sie die folgenden Sicherheitshinweise:

▶ Personen mit gesteigerter Elektrosensibilität sollten sich nicht länger als nötig in unmittelbarer Nähe des Gerätes aufhalten.
Platzieren Sie keine magnetisierbaren Gegenstände wie z. B. Kreditkarten, Datenträger oder Kassetten auf oder in unmittelbarer Nähe des Gerätes.
Wissenschaftliche Tests haben erwiesen, dass Induktions- kocher keine Gefahr darstellen. Jedoch sollten Personen, die einen Herzschrittmacher tragen, mindestens 60 cm Abstand zum Gerät halten, wenn es in Betrieb ist. Außerdem sollten Personen, die einen Herzschrittmacher tragen, eventuell zu beachtende Schutzhinweise vor Benutzung mit ihrem Arzt besprechen.
▶ Stellen Sie das Kochgeschirr mittig auf das Kochfeld. So schirmt der Topfboden das elektromagnetische Feld weitestgehend ab.
▶ Entfernen Sie keine Abdeckungen am Gerät.

2.3.2 Verbrennungsgefahr

WARNUNG

Das mit diesem Gerät erhitzte Kochgut sowie das verwendete Kochgeschirr und die Oberfl ä che des Gerätes können sehr heiß werden. Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen:

Legen Sie keine Küchenutensilien, Koch- oder Pfannendeckel, Messer oder andere Gegenstände aus Metall auf die Kochstelle. Wenn das Gerät eingeschaltet wird, können sich diese Gegenstände stark erhitzen.

WARNUNG

Die heiße Oberfl äche des Kochfeldes nicht berühren.

2.3.3 Explosionsgefahr

WARNUNG

Bei nicht sachgemäßer Verwendung des Gerätes besteht Explosionsgefahr durch entstehenden Überdruck. Beachten Sie die folgenden Sicherheitshinweise um die Explosionsgefahr zu vermeiden:

▶ Erhitzen Sie niemals Speisen oder Flüssigkeiten in verschlossenen Behältern wie z.B. Konservendosen. Durch den entstehenden Überdruck kann der Behälter platzen.

2.3.4 Brandgefahr

WARNUNG

Bei nicht sachgemäßer Verwendung des Gerätes besteht

Brandgefahr. Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden:

Entfernen Sie während des Betriebes alle leicht entzündlichen Gegenstände (z.B. Reinigungsmittel, Spraydosen, Topfl appen, Geschirrtücher, etc.) aus der unmittelbaren Nähe des Gerätes.
▶ Vermeiden Sie ein langfristiges Überhitzen von Ölen und Fetten. Überhitztes Öl oder Fett kann sich schnell entzünden.
▶ Stellen Sie keine leeren Töpfe auf die Kochfelder.
▶ Sollte es zu einem Brand auf der Kochstelle kommen, wie folgt vorgehen:

• Schalten Sie das Gerät aus (gegebenenfalls die Sicherung ausschalten).
• Ersticken Sie die Flammen mit einem großen Topfdeckel, Teller oder einem feuchten Geschirrtuch.
  • AUF KEINEN FALL MIT WASSER LÖSCHEN!
• Nachdem der Brandherd erloschen ist, Geschirr und Gerät abkühlen lassen und für ausreichend Frischluftzufuhr sorgen.

2.3.5 Gefahr durch elektrischen Strom

GEFAHR

Lebensgefahr durch elektrischen Strom!

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden:

Der Einbau darf nur von qualifi ziertem Fachpersonal (Elektro-fachbetrieb) durchgeführt werden!
▶ Falls die Glaskeramik-Oberfl äche bricht oder reißt, schalten Sie das Gerät aus und schalten Sie die Sicherung aus, um einem elektrischen Schock vorzubeugen.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Öff nen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus können Funktionsstörungen am Gerät auftreten.
▶ Berühren Sie das Gerät sowie den Netzstecker nicht mit nassen Händen.
Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
Keine Gegenstände in die Öff nungen des Gerätes einführen. Bei Berührung Spannung führender Anschlüsse besteht Stromschlaggefahr.
▶ Schließen Sie das Gerät nicht zusammen mit anderen Geräten an der gleichen Netzsteckdose an.

3Inbetriebnahme

In diesem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

WARNUNG

Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten! Beachten Sie die folgenden Sicherheitshinweise um die Gefahren zu vermeiden:

Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

3.2LieferumfangundTransportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

• Einzel-Induktionskochfeld ProAdvanced E1
• Einseitig selbstklebendes Dichtungsband
• Testmagnet
  • Bedienungsanleitung

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

3.3 Auspacken

Zum Auspacken des Gerätes entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.

HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.

3.4 Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Das Gerät ist für eine freistehnde Benutzung und den Einbau vorgesehen.
• Wenn das Gerät freistehend benutzt wird, muss es auf einer festen, ebenen, waage-rechten und hitzebeständigen Unterlage mit einer ausreichenden Tragkraft für das Gerät und das erwartungsgemäß schwerste Kochgut aufgestellt werden.
• Das Induktionskochfeld darf nicht auf einer eisen- oder stahlhaltigen Unterlage in Betrieb genommen werden, da sich diese stark erhitzen kann.

• Wählen Sie den Aufstellort so, dass Kinder nicht an die heiße Oberfläche des Gerätes gelangen können.

• Die Wand hinter dem Gerät und die Zone oberhalb des Gerätes muss hitzebeständig sein. Der Abstand zwischen Kochfeld und den darüber befindlichen Schränken muss mindestens 760 mm betragen.

• Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.
• Stellen Sie den Induktionskocher nicht in der Nähe von Geräten und Gegenständen auf, die empfindlich auf Magnetfelder reagieren (z.B.: Radios, Fernseher, Kassettenrecorder, etc.).
• Das Gerät benötigt zum korrekten Betrieb eine ausreichende Luftströmung.
• Die Kühlluft wird von der Unterseite des Gerätes angesaugt. Decken Sie keine Öffnungen am Gerät ab und blockieren Sie sie nicht.
• Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
• Die Aufstellung des Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) darf nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

3.5 Vermeidung von Funkstörungen

Durch das Gerät können Störungen bei Radios, Fernsehern oder ähnlichen Geräten auftreten. Durch folgende Maßnahmen können Störungen beseitigt oder reduziert werden:

• Stellen Sie das Radio, den Fernseher etc. soweit wie möglich vom Gerät entfernt auf.
• Schließen Sie das Gerät an einer anderen Steckdose an, so dass für das Gerät und den gestörten Empfänger unterschiedliche Stromkreise verwendet werden.
• Verwenden Sie eine ordnungsgemäß installierte Antenne für den Empfänger, um einen guten Empfang sicherzustellen.

3.6ElektrischerAnschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose an, deren elektrische Daten den Angaben auf dem Typenschild entsprechen.
• Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Verlängerungskabel mit einem Querschnitt von mindestens 1,5 mm ^2 erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgefahr verboten.
• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über oder unter dem Gerät oder über heiße und/oder scharfkantige Flächen verlegt wird.
  • Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.
• Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller haftet nicht für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

4 Aufbau und Funktion

In diesem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und Funktion des Gerätes.

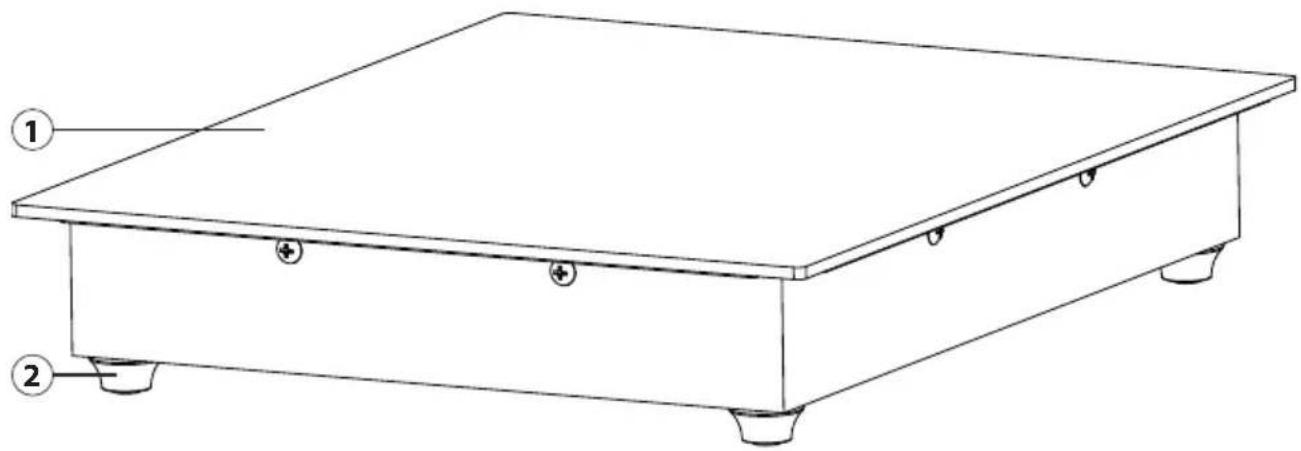

4.1 Gesamtübersicht

① Glaskeramik-Oberfl äche
② Stellfüße

4.2Einbau

4.2.1 Abbildung: Bemaßung

HINWEIS

Schneiden Sie das Dichtungsband auf die passende Länge des Geräts und kleben Sie das Band an die Unterseite der Glaskeramikplatte.
Die Kabellänge des Geräts beträgt ca. 1,2 m.

65 mm 53 mm 48 mm 5 mm 360 mm 290 mm 65 mm 330 mm 260 mm 55 mm 340 mm 30 mm 270 mm

70 mm 50 mm 50 mm 20 mm Empfehlung

4.3 Bedienelemente

3 Level Temp. Timer

④ - +

③ Display: Zeigt die aktuelle Einstellung an (Dauer des Timers, Temperatur, Leistungsstufe)
④ - / +: Verringern / Erhöhen der Zeit (Timerfunktion), Temperatur (Temperaturmodus) und Level (Leistungsmodus)

⑤ Level: Leistungsmodus aktivieren
⑥ Temp.: Temperaturmodus aktivieren
⑦ Timer: Timerfunktion aktivieren
⑧ On / Standby: Einschalten des Geräts/Gerät in den Standby-Modus versetzen

4.4 Hinweiseam Gerät

Dieser Hinweis und das Anzeigen von „H“ im Display dienen zur Warnung, dass das Glaskeramikfeld heiß sein kann. Der Induktionskocher selbst entwickelt zwar während des Kochvorgangs keine Hitze; die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle!

! VORSICHT

Beachten Sie die folgenden Sicherheitshinweise, um sich nicht am heißen Gerät zu verbrennen: Verbrennungsgefahr an heißer Oberfl äche!

Die Oberfläche des Glaskeramikfeldes nicht berühren, solange sie heiß ist (H erscheint im Display)
Keine Gegenstände auf dem heißen Glaskeramikfeld ablegen.

4.4.1 Überhitzungsschutz

Das Gerät ist mit einem Überhitzungsschutz ausgerüstet.

Wenn die Temperatur des Gerätes die kritische Grenze überschreitet, wird der entsprechende Fehlercode „E05“ angezeigt. Das Gerät schaltet aus Sicherheitsgründen die weitere Energiezufuhr ab. Nach der Abkühlphase kann das Gerät wieder eingeschaltet werden.

HINWEIS

Nähere Informationen zu den Fehleranzeigen fi nden Sie im Kapitel „Störungsanzeigen“.

4.5Typenschild

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Unterseite des Gerätes.

5 Bedienung und Betrieb

In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.

5.1 Funktionsweise und Vorteile von Induktionskochstellen

Bei einem Induktionskochfeld wird die Wärme nicht von einem Heizelement über das Kochgefäß auf die zu garende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktionsströmen direkt im Kochgefäß erzeugt.

Vorteile des Induktionskochfeldes

• Energiesparendes Kochen durch direkte Energieübertragung auf den Topf.
• Erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird.
• Energieübertragung zwischen Induktionskochzone und Topfboden mit hohem Wirkungsgrad.
  • Hohe Aufheizgeschwindigkeit.
• Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topfboden erwärmt wird.
• Überlaufendes Kochgut brennt nicht fest.
• Schnelle, feinstufi ge Regelung der Energiezufuhr.

5.2 Hinweise zum Kochgeschirr

Das für die Induktionskochfl äche benutzte Kochgefäß muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichende, plane Bodenfl äche besitzen.

So können Sie die Eignung des Gefäßes feststellen:

Vergewissern Sie sich, dass das Gefäß einen Hinweis für die Eignung zum Kochen mit Induktionsstrom trägt, oder führen Sie den folgenden Magnettest durch:

Führen Sie einen Magneten (z. B. einen Haftmagneten einer Magnettafel) an den Boden Ihres Kochgefäßes heran. Wird er kräftig angezogen, so können Sie das Kochgefäß auf der Induktionskochfl äche benutzen.

Die folgende Tabelle dient als Anhaltspunkt zur Auswahl des richtigen Kochgeschirrs:

Geeignetes Kochgeschirr Ungeeignetes Kochgeschirr

Kochgeschirr mit ferromagnetischem (eisenhaltigen) Boden.	Gefäße aus Kupfer, Aluminium, feuerfestem Glas und andere nichtmetallische Gefäße.
Emaillierte Stahlgefäße mit starkem Boden.	Gefäße aus rostfreiem Stahl ohne magnetischen Eisenkern.
Gusseiserne Gefäße mit emailliertem Boden.	Gefäße, die keine plane Aufl age auf dem Kochfeld haben.
Gefäße aus rostfreiem Mehrschichten-Stahl, rostfreiem Ferritstahl bzw. Aluminium mit Spezialboden.	Gefäße mit einem Bodendurchmesser kleiner 12 cm und größer als 24 cm.

HINWEIS

Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Geräusche auftreten, die auf die Bauart dieser Töpfe zurückzuführen sind.

Beachten Sie auch die folgenden Hinweise zur Verwendung geeigneten Kochgeschirrs:

HINWEIS

Benutzen Sie nur Töpfe mit induktionsgeeignetem Boden.
Das maximal zulässige Gewicht von Topf mit Inhalt darf 6 kg nicht überschreiten.
Vorsicht bei der Verwendung von hohlwandigen Simmertöpfen. Diese Töpfe können unbemerkt leer kochen. Dies führt zu Beschädigungen am Topf und am Kochfeld.

5.3 Sicherheitshinweise

WARNUNG

▶ Betreiben Sie das Gerät nicht unbeaufsichtigt.
Das Gerät darf nicht während dem Betrieb oder mit heißem Kochgeschirr auf der Kochstelle versetzt werden.
Achten Sie darauf, dass das Kochgeschirr mittig auf dem Kochfeld steht. Es darf weder auf dem Bedienfeld, noch auf dem Rahmen abgestellt werden.
Keine Aluminiumfolie oder Metallplatten auf die Geräteoberfl äche legen, um Überhitzung zu vermeiden.
Die heiße Oberfl äche des Glaskeramikfeldes nicht berühren.
Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle.

WARNUNG

Halten Sie die Kochstelle und den Topfboden immer trocken und sauber. Wenn zwischen Topfboden und Kochstelle Flüssigkeit gelangt, kann diese verdampfen und durch den entstehenden Druck der Topf in die Höhe springen. Es besteht Verletzungsgefahr.
Schalten Sie das Gerät nach Gebrauch aus. So vermeiden Sie unnötigen Energieverbrauch und gewährleisten Ihre Sicherheit.

5.4 Betrieb des Gerätes

5.4.1 Einschalten

1. Stecken Sie den Netzstecker ein.
2. Ein akustisches Signal ertönt und das Gerät befinndet sich im Standby-Modus. Das Display zeigt die Temperatur der Oberfläche des Induktionskochfeldes an. Wenn die Temperatur der Oberfläche unter 50 °C liegt, wird „L“ angezeigt, wenn die Temperatur der Oberfläche über 50 °C liegt, zeigt das Display „H“.
3. Stellen Sie ein geeignetes Kochgeschirr mit dem Koch- / Bratgut zentriert auf die Kochstelle (∅ 120 mm - 240 mm).
4. Betätigen Sie die „On/Standby“-Taste um das Gerät einzuschalten. Ein akustisches Signal ertönt und die Kontrollleuchten „Level“ und „Temp“ blinken.

5.4.2 Leistungsmodus

1. Drücken Sie die „Level“ -Taste.
2. Die voreingestellte Leistungsstufe „8“ wird angewählt und das Gerät fängt an zu arbeiten.
3. Mit den Wahltasten + / - können Sie die Einstellung im Bereich 1 – 12 ändern.

Leistungsstufe1	234567	891011	12
Wattzahl (W)	300	350	400	450	500	600	800	1000	1200	1500	1800	2100

HINWEIS

Beim Kochen empfehlen wir Ihnen, wie vom konventionellen Herd gewohnt, die Leistungsstufen 1-12 zu benutzen.

5.4.3 Temperaturmodus

1. Drücken Sie die „Temp.“ -Taste.
2. Die voreingestellte Temperatur von 120° C erscheint im Display und das Gerät fängt an zu arbeiten.
3. Mit den Wahltasten + / - können Sie die Einstellung im Bereich 60 – 240 °C ändern. (Temperaturstufen: 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220 und 240 °C)

Temperatur (°C)	60	70	80	90	100	120	140	160	180	200	220	240
Wattzahl (W)	300	350	400	450	500	600	800	1000	1200	1500	1800	2100

HINWEIS

Sie können entweder mit dem Leistungsmodus oder mit dem Temperaturmodus arbeiten. Die jeweils zuletzt gewählte Funktion ist aktiv.
Die Temperatur wird durch einen Fühler unterhalb der Glaskeramikplatte gemessen, daher kann die angezeigte Temperatur von der Temperatur im Topf abweichen.
Da speziell beim Braten mit sehr wenig Fett die Temperatur im Topfboden sehr schnell ansteigt und der Grenzwert von 270 °C schnell erreicht wird, schalten Sie beim Braten auf den Funktionsmodus „Temperatur“ um. Hier liegt die Höchsttemperatur bei 240 °C.

5.4.4Timer

Sie können einstellen, dass sich das Gerät nach gewünschter Zeit automatisch auschaltet. Der Timer kann in einem Bereich von 1 - 180 Minuten eingestellt werden.

1. Drücken Sie während des Betriebs des Geräts die „Timer“ -Taste.
2. Das Display zeigt „000“.
3. Mit den Wahltasten + / - können Sie die Einstellung im Bereich 1 – 180 Minuten ändern. Durch gedrückt halten der Taste lässt sich die Timerzeit in 10 Sekunden-Schritten einstellen.
4. Das Display ziegt abwechselnd die verbleibende Timerzeit und die eingestelle Temperatur oder das eingestellte Level an.
5. Ist die Zeit abgelaufen, ertönt ein akustisches Signal und das Gerät schaltet automatisch in den Standby-Modus.

HINWEIS

Während des Timerbetriebs können Sie die Dauer mit Hilfe der Wahltasten + / - jederzeit ändern. Wählen Sie dafür vorher die Timerfunktion aus. Durch die Speicherfunktion des Gerätes bleibt dabei die Einstellung der Temperatur oder des Levels unverändert.
Wenn Sie keinen Timer eingestellt haben, läuft das Gerät kontinuierlich.

5.4.5 Ausschalten

1. Schalten Sie das Gerät nach dem Gebrauch über die „On/Standby“ Taste aus.
2. Wenn die Temperatur der Oberfläche unter 50 °C liegt, wird „L“ angezeigt, wenn die Temperatur der Oberfläche über 50 °C liegt, zeigt das Display „H“ an.

HINWEIS

Kochgeschirr nicht ohne Kochgut auf das Glaskeramikfeld stellen. Das Erhitzen eines leeren Topfes oder einer leeren Pfanne aktiviert den Überhitzungsschutz und das Gerät schaltet ab.
Das Gerät nicht betreiben, wenn es in irgendeiner Weise beschädigt ist oder nicht richtig funktioniert.
Die Verwendung von nicht vom Hersteller empfohlenem Zubehör und Ersatzteilen kann zu Geräteschäden und zu Verletzungen führen.

6 Reinigung und Pfl ege

In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pfl ege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden.

6.1 Sicherheitshinweise

VORSICHT

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:

Das Gerät muss regelmäßig gereinigt und Kochrückstände entfernt werden. Ein nicht in einem sauberen Zustand gehaltenes Gerät wirkt sich nachteilig auf die Lebensdauer aus und kann zu einem gefährlichen Gerätezustand führen.
▶ Schalten Sie das Gerät vor dem Reinigen aus und ziehen Sie den Stecker aus der Steckdose.
Das Kochfeld kann nach dem Benutzen heiß sein. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist.
Reinigen Sie das Gerät nach der Verwendung, sobald es abgekühlt ist. Zu langes Warten erschwert die Reinigung unnötig und macht sie im Extremfall unmöglich. Zu starke Verschmutzungen können unter Umständen das Gerät beschädigen.
Wenn Feuchtigkeit in das Gerät eindringt, können elektronische Bauteile beschädigt werden. Achten Sie darauf, dass keine Flüssigkeit durch die Lüftungsschlitze in das Geräteinnere gelangt.
Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.

6.2 Reinigung

Glaskeramik-Kochfeld

Das Glaskeramik-Kochfeld mit einem feuchten Tuch oder unter Verwendung einer milden, nicht scheuernden Seifenlösung abwischen.

♦ Gehäuse und Bedienfeld

Reinigen Sie das Gehäuse und das Bedienfeld mit einem weichen angefeuchteten Tuch.

VORSICHT

Verwenden Sie keine lösungshaltigen Reinigungsmittel wie z.B. Benzin, um die Kunststoff teile nicht zu beschädigen.

7Störungsbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.

7.1 Sicherheitshinweise

VORSICHT

Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

7.2 Störungsanzeigen und -behebung

Im Fehlerfall wird im Display ein Fehlercode ausgegeben, der die Fehlerursache beschreibt.

Anzeige Behebung

keine Anzeige Netzstecker nicht eingesteckt oder Sicherung nicht eingeschaltet. Netzstecker einstecken oder Sicherung einschalten.

--- Es befindet sich kein Topf auf dem Kochfeld oder die Topfgröße / das Topfmaterial ist für das Kochfeld nicht passend.

E01 / E02 Der Über- oder Unterspannungsschutz hat ausgelöst. Schließen Sie das Gerät an eine geeignete Spannungsversorgung an.

E05 ÜberhitzungsschutzErscheint im Display die Anzeige „E05“ so bedeutet dies, dass der Überhitzungsschutz ausgelöst wurde, um das Gerät und das Kochgeschirr zu schützen. Er schaltet sich automatisch ein, wenn Sie den Funktionsmodus „Stufe“ gewählt haben und die Temperatur 270 °C übersteigt. Ein ausgelöster Überhitzungsschutz wird durch Ziehen des Netzsteckers zurückgesetzt und das Gerät kann danach wie gewohnt betrieben werden.

HINWEIS

Sollten nach längerer Wartezeit und Neustart des Gerätes weiterhin Fehleranzeigen erscheinen, muss das Gerät zur Überprüfung an den Kundendienst geschickt werden.
Reinigen Sie das Gerät bevor Sie es an den Kundendienst senden.

8 Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoff e, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

HINWEIS

Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Händler.
Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

8.1 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoff e und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

9Garantie

Für dieses Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstoff fehler zurückzuführen sind. Unsere Garantie gilt für Deutschland, Österreich und die Niederlande. Für alle anderen Länder kontaktieren Sie uns bitte.

Ihre gesetzlichen Gewährleistungsansprüche nach §437 ff. BGB bleiben hiervon unberührt. Die Inanspruchnahme Ihrer gesetzlichen Mängelrechte ist für Sie unentgeltlich. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Weitergehend sind Verschleißteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen.

Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt. Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen lässt. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt.

Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen. Off eine Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen. Weitere Ansprüche sind ausgeschlossen.

Zur Geltendmachung eines Garantieanspruches setzen Sie sich bitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung. Unsere Kontaktdaten („Garantiegeber“) fi nden Sie am Beginn dieser Bedienungsanleitung.

Table of contents

FR

1 General 23

Verwenden Sie keine lösungshaltigen Reinigungsmittel wie z.B. Benzin, um die Kunststoff teile nicht zu beschädigen.

7Troubleshooting

① Glaskeramisch oppervlak
② Verstelbare poten

4.2 Installatie

4.2.1 Figuur: Dimensionering

TIP

Raiffeisenstraße 9 | D-59757 Arnsberg

Service-Hotline International:

Tel.: [phone] / 80 55 4 - 99 | Fax: [phone] / 80 55 4 - 77

eMail: [e-mail] | Internet: www.caso-design.de
