Produkttyp	Induktionskochfeld
Marke	CASO
Modell	Blue Two
Anzahl Kochzonen	2
Abmessungen (B x T x H)	59 x 52 x 5 cm
Nettogewicht	5 kg
Stromversorgung	230 V / 50 Hz
Gesamtleistung	3500 W
Bedienungsart	Touch-Bedienung
Leistungsstufen	9 Stufen + Boost
Automatische Abschaltfunktion	Ja
Kindersicherungsfunktion	Ja
Topferkennung	Ja
Glaskeramik-Oberfläche	Schwarz
Reinigung	Weiches Tuch und spezielles Reinigungsmittel
Restwärmeanzeige	Ja
Geeignetes Kochgeschirr	Geschirr mit magnetischem Boden (Induktion)
Timer	Ja, bis zu 99 Minuten
Garantie	2 Jahre
Reparierbarkeit	Ersatzteile über CASO Kundendienst erhältlich

Häufig gestellte Fragen - Blue Two CASO

Welche Arten von Kochgeschirr kann ich auf der CASO Blue Two verwenden?

Verwenden Sie nur Induktions-geeignetes Geschirr mit magnetischem Boden. Zur Überprüfung halten Sie einen Magneten an den Boden: Wenn er haftet, ist es geeignet.

Wie reinige ich die Glaskeramik-Oberfläche?

Warten Sie, bis das Kochfeld abgekühlt ist, und verwenden Sie dann ein weiches Tuch und ein spezielles Reinigungsmittel für Glaskeramik. Vermeiden Sie scheuernde Schwämme.

Was bedeuten die Fehlercodes 'E0' oder 'E1'?

Diese Codes weisen auf einen Topferkennungsfehler oder Überhitzung hin. Überprüfen Sie, ob das Geschirr geeignet und richtig zentriert ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den CASO Kundendienst.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Verriegelungstaste (oft durch ein Schloss dargestellt) einige Sekunden lang gedrückt, bis eine Anzeige leuchtet. Zum Deaktivieren wiederholen Sie den Vorgang.

Kann ich die Boost-Funktion gleichzeitig auf beiden Zonen verwenden?

Die Boost-Funktion kann nur auf einer Zone gleichzeitig aktiviert werden. Wenn sie auf beiden aktiviert wird, wird die Leistung automatisch reduziert, um eine Überlastung zu vermeiden.

Wie stelle ich den Timer ein?

Wählen Sie die Kochzone aus und drücken Sie dann die Timer-Taste. Verwenden Sie die Tasten + und - zur Einstellung der Zeit (von 1 bis 99 Minuten). Der Kochvorgang wird automatisch beendet.

Wird das Kochfeld beim Betrieb sehr heiß?

Die Glaskeramik-Oberfläche kann durch Wärmeleitung heiß werden, aber die Induktions-Technologie erhitzt direkt den Topf, wodurch die Restwärme reduziert wird. Eine Restwärmeanzeige zeigt noch heiße Zonen an.

Was tun, wenn sich das Kochfeld nicht einschalten lässt?

Überprüfen Sie, ob der Stecker eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie auch sicher, dass die Kindersicherung nicht aktiviert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wo finde ich das vollständige Benutzerhandbuch?

Das Handbuch ist als kostenloser Download im PDF-Format auf notice-facile.com verfügbar. Sie können es auch in Übersetzung über unseren Service anfordern.

Wie pflege ich die Roste oder die Halterung?

Die Roste (falls vorhanden) werden mit einem feuchten Tuch und einem milden Reinigungsmittel gereinigt. Trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen.

BEDIENUNGSANLEITUNG Blue Two CASO

Dokument-Nr.: 2035 12 09

© 2009 Braukmann GmbH

1 Allgemeines....9

1.1 Informationen zu dieser Anleitung ....9

1.2 Warnhinweise....10

1.3 Haftungsbeschränkung 11

1.4 Urheberschutz....11

2 Sicherheit ....12

2.1 Bestimmungsgemäße Verwendung ..... 12

2.2 Allgemeine Sicherheitshinweise....13

2.3 Gefahrenquellen....14

2.3.1 Gefahr durch elektromagnetisches Feld 14

2.3.2 Verbrennungsgefahr 15

2.3.3 Explosionsgefahr 15

2.3.4 Brandgefahr 16

2.3.5 Gefahr durch elektrischen Strom 17

3 Inbetriebnahme....18

3.1 Sicherheitshinweise....18

3.2 Lieferumfang und Transportinspektion ...... 18

3.3 Auspacken....19

3.4 Entsorgung der Verpackung....19

3.5 Aufstellung 20

3.5.1 Anforderungen an den Aufstellort 20

3.5.2 Vermeidung von Funkstörungen 21

3.6 Elektrischer Anschluss......21

4 Aufbau und Funktion......22

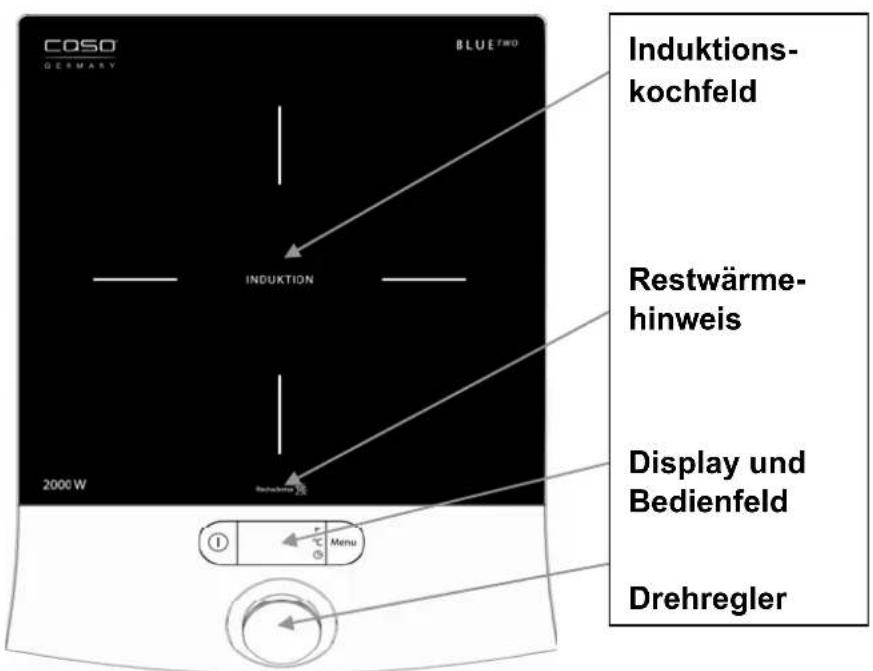

4.1 Gesamtübersicht....22

4.2 Bedienelemente und Anzeigen 22

4.2.1 Bedienfeld und Display 22

4.2.1 Drehregler....23

4.2.2 Hinweise am Gerät 23

4.2.3 Signaltöne....23

4.2.4 Überhitzungsschutz 24

4.2.5 Typenschild....24

5 Bedienung und Betrieb 25

5.1 Funktionsweise und Vorteile von Induktionskochstellen ....25

5.2 Hinweise zum Kochgeschirr 26

5.3 Sicherheitshinweise....27

5.4 Betrieb des Gerätes 28

5.4.1 Ausschalten 28

5.4.2 Einschalten 28

5.4.3 Leistungsmodus....29

5.4.4 Temperaturmodus....30

5.4.5 Timer....30

6 Reinigung und Pflege......31

6.1 Sicherheitshinweise....31

6.2 Reinigung....32

7 Störungsbehebung....33

7.1 Sicherheitshinweise....33

7.2 Störungsanzeigen 33

7.3 Störungsursachen und -behebung....34

8 Entsorgung des Altgerätes....35

9 Garantie ....36

10 Technische Daten 37

11 Operating Manual ....39

11.1 General....39

11.2 Information on this manual 39

41 CE-Konformitätserklärung....124

1 Allgemeines

Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Ihr Gerät dient Ihnen viele Jahre lang, wenn Sie es sachgerecht behandeln und pflegen.

Wir wünschen Ihnen viel Freude beim Gebrauch.

1.1 Informationen zu dieser Anleitung

Diese Bedienungsanleitung ist Bestandteil des Induktionskochfeldes (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes.

Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der:

• Inbetriebnahme,
• Bedienung,
  • Störungsbehebung und/oder
• Reinigung

des Gerätes beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

1.2 Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

⚠GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

⚠️WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

▲VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigten Verletzungen führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.

1.3 Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung
• Nicht bestimmungsgemäßer Verwendung
  • Unsachgemäßer Reparaturen
  • Technischer Veränderungen
• Verwendung nicht zugelassener Ersatzteile

Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

1.4 Urheberschutz

Diese Dokumentation ist urheberrechtlich geschützt.

Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, behält sich die caso Deutschland Braukmann GmbH vor.

Inhaltliche und technische Änderungen vorbehalten.

2 Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen und Sachschäden führen.

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum Erwärmen, Kochen und Braten von Lebensmitteln bestimmt. Das dabei verwendete Kochgeschirr muss für Induktionskochgeräte geeignet sein.

Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungsgemäß.

▲WARNUNG

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden.
▶ Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.

Das Risiko trägt allein der Betreiber.

2.2 Allgemeine Sicherheitshinweise

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:

• Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
  Bei Beschädigung der Anschlussleitung muss eine neue Anschlussleitung durch eine autorisierte Fachkraft installiert werden.
  ▶ Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fähigkeiten nicht in der Lage sind das Gerät sicher zu bedienen, dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
  ▶ Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht.
  ▶ Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
  ▶ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
  ▶ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden.
  Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
  Ziehen Sie nicht an der Anschlussleitung und tragen Sie das Gerät nicht an der Anschlussleitung.
  Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.

2.3 Gefahrenquellen

2.3.1 Gefahr durch elektromagnetisches Feld

⚠️WARNUNG

Durch die beim Betrieb des Gerätes entstehenden magnetischen Felder kann es zu Beeinträchtigungen kommen.

Beachten Sie die folgenden Sicherheitshinweise:

▶ Personen mit gesteigerter Elektrosensibilität sollten sich nicht länger als nötig in unmittelbarer Nähe des Gerätes aufhalten.
▶ Personen mit Herzschrittmacher oder implantierter Medikamentenpumpe sollten bei Unsicherheit über die Unbedenklichkeit der Verwendung des Gerätes Ihren Arzt befragen.
Platzieren Sie keine magnetisierbaren Gegenstände wie z.B. Kreditkarten, Datenträger oder Kassetten auf oder in unmittelbarer Nähe des Gerätes.
▶ Stellen Sie das Kochgeschirr mittig auf das Kochfeld. So schirmt der Topfboden das elektromagnetische Feld weitestgehend ab.
▶ Entfernen Sie keine Abdeckungen am Gerät.

2.3.2 Verbrennungsgefahr

▲WARNUNG

Das mit diesem Gerät erhitzte Kochgut sowie das verwendete Kochgeschirr und die Oberfläche des Gerätes können sehr heiß werden.

Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen:

Schützen Sie Ihre Hände bei allen Arbeiten am heißen Gerät oder Kochgeschirr mit Wärme isolierenden Handschuhen, Topflappen oder Ähnlichem.
Legen Sie keine Küchenutensilien, Koch- oder Pfannendeckel, Messer oder andere Gegenstände aus Metall auf die Kochstelle. Wenn das Gerät eingeschaltet wird, können sich diese Gegenstände stark erhitzen.
▶ Die heiße Oberfläche des Keramikfeldes nicht berühren. Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle.

2.3.3 Explosionsgefahr

▲WARNUNG

Bei nicht sachgemäßer Verwendung des Gerätes besteht Explosionsgefahr durch entstehenden Überdruck.

Beachten Sie die folgenden Sicherheitshinweise um die Explosionsgefahr zu vermeiden:

▶ Erhitzen Sie niemals Speisen oder Flüssigkeiten in verschlossenen Behältern wie z.B. Konservendosen. Durch den entstehenden Überdruck kann der Behälter platzen. Eine Konservendose wird am besten erwärmt, indem man sie öffnet und in einem mit etwas Wasser gefüllten Topf stellt.

2.3.4 Brandgefahr

⚠️WARNUNG

Bei nicht sachgemäßer Verwendung des Gerätes besteht Brandgefahr.

Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden:

Entfernen Sie während des Betriebes alle leicht entzündlichen Gegenstände (z.B. Reinigungsmittel, Spraydosen, Topflappen, Geschirrtücher, etc.) aus der unmittelbaren Nähe des Gerätes.
▶ Vermeiden Sie ein langfristiges Überhitzen von Ölen und Fetten. Überhitztes Öl oder Fett kann sich schnell entzünden.

HINWEIS

Sollte es zu einem Brand auf der Kochstelle kommen, wie folgt vorgehen:

Schalten Sie das Gerät aus (gegebenenfalls Netzstecker aus der Steckdose ziehen oder die Sicherung ausschalten)
Ersticken Sie die Flammen mit einem großen Topfdeckel, Teller oder einem feuchten Geschirrtuch. AUF KEINEN FALL MIT WASSER LÖSCHEN!
Nachdem der Brandherd erloschen ist, Geschirr und Gerät abkühlen lassen und für ausreichend Frischluftzufuhr sorgen.

2.3.5 Gefahr durch elektrischen Strom

⚠GEFAHR

Lebensgefahr durch elektrischen Strom!

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden:

Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden.
▶ Betreiben Sie dieses Gerät nicht, wenn sein Stromkabel oder -stecker beschädigt ist, wenn es nicht ordnungsgemäß arbeitet oder wenn es beschädigt oder fallengelassen wurde. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seiner Serviceagentur oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
▶ Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden Spannung führende Anschlüsse berührt und/oder der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus können Funktionsstörungen am Gerät auftreten.
▶ Berühren Sie das Gerät sowie den Netzstecker nicht mit nassen Händen.
Keine Gegenstände in die Öffnungen des Gerätes einführen. Bei Berührung Spannung führender Anschlüsse besteht Stromschlaggefahr.

3 Inbetriebnahme

In diesem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

⚠️WARNUNG

Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten!

Beachten Sie die folgenden Sicherheitshinweise um die Gefahren zu vermeiden:

▶ Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

3.2 Lieferumfang und Transportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

• Induktionskochfeld Blue Two weiß
  • Bedienungsanleitung

HINWEIS

▶ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
▶ Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

3.3 Auspacken

Zum Auspacken des Gerätes entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.

3.4 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

HINWEIS

▶ Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.

3.5 Aufstellung

3.5.1 Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Das Gerät muss auf einer festen, ebenen, waagerechten und hitzebeständigen Unterlage mit einer ausreichenden Tragkraft für das Gerät und das erwartungsgemäß schwerste Kochgut aufgestellt werden.
• Der Induktionskocher darf nicht auf einer eisen- oder stahlhaltigen Unterlage in Betrieb genommen werden, da sich diese stark erhitzen kann.
• Wählen Sie den Aufstellort so, dass Kinder nicht an die heiße Oberfläche des Gerätes gelangen können.
• Das Gerät ist nicht für den Einbau vorgesehen.
• Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.
• Stellen Sie den Induktionskocher nicht in der Nähe von Geräten und Gegenständen auf, die empfindlich auf Magnetfelder reagieren (z.B.: Radios, Fernseher, Kassettenrecorder, etc.).
• Das Gerät benötigt zum korrekten Betrieb eine ausreichende Luftströmung. Lassen Sie bei der Aufstellung 10 cm an allen Seiten Freiraum.
• Die Kühlluft wird von der Unterseite des Gerätes angesaugt. Decken Sie keine Öffnungen am Gerät ab und blockieren Sie sie nicht.
• Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
• Der Aufstellung des Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

3.5.2 Vermeidung von Funkstörungen

Durch das Gerät können Störungen bei Radios, Fernsehern oder ähnlichen Geräten auftreten.

Durch folgende Maßnahmen können Störungen beseitigt oder reduziert werden:

• Stellen Sie das Radio, den Fernseher etc. soweit wie möglich vom Gerät entfernt auf.
• Schließen Sie das Gerät an einer anderen Steckdose an, so dass für das Gerät und den gestörten Empfänger unterschiedliche Stromkreise verwendet werden.
• Verwenden Sie eine ordnungsgemäß installierte Antenne für den Empfänger, um einen guten Empfang sicherzustellen.

3.6 Elektrischer Anschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten.
  Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.

- Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.

- Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Verlängerungskabel mit einem Querschnitt von mindestens 1,5 mm² erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgefahr verboten.

- Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über oder unter dem Gerät oder über heiße und/oder scharfkantige Flächen verlegt wird.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen.

Der Hersteller haftet nicht für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

4 Aufbau und Funktion

In diesem Kapitel erhalten Sie wichtige Hinweise zum Aufbau und zur Funktion des Gerätes.

4.1 Gesamtübersicht

4.2 Bedienelemente und Anzeigen

4.2.1 Bedienfeld und Display

Das Display dient zur Anzeige der vorgewählten Temperatur, Leistungsstufe, der Timer-Zeit und im Fehlerfall zur Darstellung des Fehlercodes.

Im Standby-Betrieb blinkt eine Null „0“.

4.2.1 Drehregler

Der Drehregler dient zur Temperaturvorwahl, Auswahl der Leistungsstufe, sowie der Einstellung des Timers.

4.2.2 Hinweise am Gerät

Dieser Hinweis dient zur Warnung, dass das Keramikfeld heiß sein kann. Der Induktionskocher selbst entwickelt zwar während des Kochvorgangs keine Hitze; die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle!

Beachten Sie die folgenden Sicherheitshinweise, um sich nicht am heißen Gerät zu verbrennen:

▲VORSICHT

Verbrennungsgefahr an heißer Oberfläche!

▶ Die Oberfläche des Keramikfeldes nicht berühren, solange sie heiß ist.
▶ Keine Gegenstände auf dem heißen Keramikfeld ablegen.

4.2.3 Signaltöne

Das Gerät sendet nach dem Einschalten und im Fehlerfall ein akustisches Signal aus.

HINWEIS

Das akustische Signal bleibt solange anstehen, bis der Fehler behoben, oder das Gerät ausgeschaltet wurde. Nähere Informationen zu den Fehleranzeigen finden Sie im Kapitel „7.2 Störungsanzeigen“.

4.2.4 Überhitzungsschutz

Das Gerät ist mit einem Überhitzungsschutz ausgerüstet.

Wenn die Temperatur des Gerätes die kritische Grenze überschreitet, wird der entsprechende Fehlercode angezeigt und ein akustisches Signal ertönt. Das Gerät schaltet aus Sicherheitsgründen die weitere Energiezufuhr ab.

Nach der Abkühlphase kann das Gerät aus- und wieder eingeschaltet werden.

HINWEIS

Das akustische Signal bleibt solange anstehen, bis der Fehler behoben, oder das Gerät ausgeschaltet wurde.

Nähere Informationen zu den Fehleranzeigen finden Sie im Kapitel „7.2 Störungsanzeigen“.

4.2.5 Typenschild

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Unterseite des Gerätes.

5 Bedienung und Betrieb

In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

5.1 Funktionsweise und Vorteile von Induktionskochstellen

Bei einem Induktionskochfeld wird die Wärme nicht von einem Heizelement über das Kochgefäß auf die zu garende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktionsströmen direkt im Kochgefäß erzeugt.

Eine Induktionsspule unterhalb der Glaskeramik-Kochfläche erzeugt ein elektromagnetisches Wechselfeld, dass die Glaskeramikplatte durchdringt und im Geschirrboden den Wärme erzeugenden Strom induziert.

Vorteile des Induktionskochfeldes

• Energiesparendes Kochen durch direkte Energieübertragung auf den Topf.
• Erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird.
• Energieübertragung zwischen Induktionskochzone und Topfboden mit hohem Wirkungsgrad.
  • Hohe Aufheizgeschwindigkeit.
• Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topfboden erwärmt wird.
• Überlaufendes Kochgut brennt nicht fest.
• Schnelle, feinstufige Regelung der Energiezufuhr.

5.2 Hinweise zum Kochgeschirr

Das für die Induktionskochfläche benutzte Kochgefäß muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichende, plane Bodenfläche besitzen.

So können Sie die Eignung des Gefäßes feststellen:

Vergewissern Sie sich, dass am Gefäß einen Hinweis für die Eignung zum Kochen mit Induktionsstrom trägt, oder führen Sie den folgenden Magnettest durch:

Führen Sie einen Magneten (z.B. einen Haftmagneten einer Magnettafel) an den Boden Ihres Kochgefäßes heran. Wird er kräftig angezogen, so können Sie das Kochgefäß auf der Induktionskochfläche benutzen.

Die folgende Tabelle dient als Anhaltspunkt zur Auswahl des richtigen Kochgeschirrs:

GeeignetesKochgeschirr	UngeeignetesKochgeschirr
Emaillierte Stahlgefäßemit starkem Boden	Gefäße aus Kupfer,Aluminium, feuerfestem Glasund andere nichtmetallischeGefäße
Gusseiserne Gefäßemit emailliertem Boden	Gefäße aus rostfreiem Stahlohne magnetischenEisenkern
Gefäße aus rostfreiemMehrschichten-Stahl,rostfreiem Ferritstahl bzw.Aluminium mit Spezialboden	Gefäße, die keine planeAuflage auf dem Kochfeldhaben
	Gefäße mit einemBodendurchmesser kleiner12 cm

HINWEIS

▶ Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Geräusche auftreten, die auf die Bauart dieser Töpfe zurückzuführen sind.

VORSICHT

Beachten Sie auch die folgenden Hinweise zur Verwendung geeigneten Kochgeschirrs:

Benutzen Sie nur Töpfe mit induktionsgeeignetem Boden.
Das maximal zulässige Gewicht von Topf mit Inhalt darf 6 kg nicht überschreiten.
▶ Vorsicht bei der Verwendung von hohlwandigen Simmertöpfen. Diese Töpfe können unbemerkt leer kochen. Dies führt zu Beschädigungen am Topf und am Kochfeld.

5.3 Sicherheitshinweise

⚠️WARNUNG

Das Gerät während des Betriebes nicht unbeaufsichtigt lassen, um bei Gefahren schnell eingreifen zu können.
Das Gerät nicht während des Betriebes oder mit heißem Kochgeschirr auf der Kochstelle versetzen.
▶ Achten Sie darauf, dass das Kochgeschirr mittig auf dem Kochfeld steht. Es darf weder auf dem Bedienfeld, noch auf dem Rahmen abgestellt werden.
Keine metallischen Küchenutensilien, Koch- oder Pfannendeckel, Messer oder andere Gegenstände aus Metall auf die Kochstelle zu legen. Wenn das Gerät eingeschaltet wird, könnten sich diese Gegenstände erhitzen.
Keine Aluminiumfolie oder Metallplatten auf die Geräteoberfläche legen, um Überhitzung zu vermeiden.
▶ Die heiße Oberfläche des Keramikfeldes nicht berühren. Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle.
▶ Halten Sie die Kochstelle und den Topfboden immer trocken und sauber. Wenn zwischen Topfboden und Kochstelle Flüssigkeit gelangt, kann diese verdampfen und durch den entstehenden Druck der Topf in die Höhe springen. Verletzungsgefahr.

HINWEIS

▶ Schalten Sie das Gerät nach Gebrauch aus. So vermeiden Sie unnötigen Energieverbrauch und gewährleisten Ihre Sicherheit.
▶ Wenn Sie das Gerät längere Zeit nicht nutzen, empfehlen wir den Netzstecker aus der Steckdose zu ziehen.

5.4 Betrieb des Gerätes

5.4.1 Ausschalten

Das Gerät wird über die An/Standby-Taste ausgeschaltet: Im Standby-Betrieb wird im Display eine blinkende Null „0“ dargestellt.

HINWEIS

▶ Beachten Sie, dass der Lüfter des Gerätes nach dem Ausschalten eine Zeit lang weiterläuft, um die im Gerät gestaute Hitze abzuführen.
▶ Sollten Sie das Gerät längere Zeit nicht verwenden, ziehen Sie den Stecker aus der Steckdose, um das Gerät vom Stromnetz zu trennen.

5.4.2 Einschalten

Das Gerät wird über die An/Standby -Taste eingeschaltet: Befolgen Sie die untenstehenden Hinweise zum sicheren Betrieb des Gerätes:

◆ Stecken Sie den Netzstecker in die Steckdose.

Innerhalb von 3 Sekunden nach Anschluss des Geräts an den Stromkreislauf ertönt ein akustisches Signal, das Gerät befindet sich im Standby-Modus und in der Digitalanzeige wird eine blinkende Null „0“ dargestellt.

Ein geeignetes Kochgeschirr mit dem Koch-/Bratgut zentriert auf die Kochstelle stellen (∅ 120 mm - 260 mm).

Sobald der Induktionskocher eingeschaltet ist, stellt das Gerät innerhalb von 60 Sekunden fest, ob geeignete Pfannen und Töpfe verwendet werden. Sollten nach 60 Sekunden kein geeignetes Kochgefäß festgestellt werden, wird das Gerät wieder in den Standby-Modus gesetzt.

Wurde ein geeignetes Kochgefäß erkannt, heizt das Gerät bis zur eingestellten Temperatur auf.

Bei ungeeigneten Gefäßen ertönt ein akustisches Signal und in der Digitalanzeige erscheint der Fehlercode E1.

HINWEIS

Während des Kochvorgangs kann die Temperatur und Leistungsstufe nach Belieben neu eingestellt werden. Auch den Timer können Sie immer wieder neu einstellen.

• Wird der Topf von der Kochstelle entfernt, wird die Leistung sofort heruntergesetzt, im Display erscheint E1 und das akustische Signal ertönt mehrmals.
• Drücken Sie am Ende des Kochvorgangs die Ein/Aus Taste. Es ertönt das akustische Signal und das Gerät wird in den Standby-Modus gesetzt.
• Wenn Sie innerhalb von 2 Stunden keine Einstellung vornehmen, schaltet das Gerät automatisch in den Standby-Modus.

5.4.3 Leistungsmodus

• Nachdem das Gerät mit Hilfe der An/Standby -Taste eingeschaltet wurde befindet es sich immer im voreingestellten Leistungsmodus und im Display erscheint „0“.
• Das Signal der Leistungsanzeige leuchtet und das Digitaldisplay zeigt die Leistungsstufe P-6 an und blinkt.
• Sie können die Leistungsstufen (1-10) wählen, indem Sie den Drehregler nach rechts + oder links - drehen.
• Sobald die Einstellung erfolgt ist, blinkt die Anzeige im Display nicht mehr und Leistungsstufe wird innerhalb von 5 Sekunden angezeigt.
• Ist der Leistungsmodus nicht angezeigt, sollten Sie ihn über die Menü Taste wählen.
• Sollte der Induktionskocher eine überhöhte Temperatur während des Kochvorgangs auf der Kochplatte feststellen, gibt es eine Fehlermeldung E6. Der Heizvorgang wird beendet und das Gerät begibt sich in den Standby-Modus für 60 Sekunden.
• Die Fehlermeldung wird solange nicht aufgehoben, bis die Temperatur weniger als 100°C beträgt.

5.4.4 Temperaturmodus

• Wenn das Gerät mit Hilfe der An/Standby -Taste eingeschaltet wurde, kann man durch drücken der Menü Taste den Temperaturmodus wählen
• Sie können die Temperaturstufe wählen, indem Sie den Drehregler nach rechts + oder links - drehen und z.B. 140 °C einstellen, sie wird im Display angezeigt und blinkt.
• Sobald die Einstellung erfolgt ist, blinkt die Anzeige nicht mehr und die Temperatur wird innerhalb von 5 Sekunden angezeigt. Sie kann nach Bedarf neu eingestellt werden.
• Wenn die aktuelle Temperatur niedriger ist als die eingestellte wird der Kocher aufheizen um die gewünschte Gradzahl zu erreichen. Erreicht oder überschreitet die Temperatur die eingestellte Gradzahl, so passt das Gerät die Wärme an, um die eingestellte Temperatur aufrechtzuerhalten.

5.4.5 Timer

• Drücken Sie die Menütaste, um die Timerfunktion zu wählen, das entsprechende Signal in der Anzeige leuchtet und im Display erscheint „0“ und blinkt.
• Sie können nun die Zeiteinstellung vornehmen, indem Sie den Drehregler nach rechts oder links drehen. Die maximal einstellbare Zeit beträgt 180 Minuten.
• Wenn der Drehregler schnell bewegt wird, stellt man die Zeit im 10 Minuten Takt (10,20 ...) herauf oder herunter, dreht man langsam so geschieht dies im 1 Minuten Takt.
• Nach Einstellung der Zeit wird diese innerhalb von 5 Sekunden angezeigt, das Signal blinkt nicht mehr und die Zeit wird zurückgerechnet.
• Wenn die eingestellte Zeit abgelaufen ist, gibt es ein 5-maliges akustisches Signal und das Gerät begibt sich in den Standby-Modus.
• Sollte keine Zeit eingestellt werden, blinkt das Licht in der Anzeige und zeigt kurz --- danach erscheint im Display der vorher eingestellte Modus.
• Wenn weder Leistungs- noch Temperaturmodus gewählt wurden, wird automatisch der Leistungsmodus P-6 eingestellt.
• Im Display werden die Zeit bzw. der Modus mit den gewählten Bedingungen abwechselnd alle 5 Sekunden angezeigt, wenn nicht, begibt sich das System automatisch in den Leistungsmodus und zeigt P-6 an.

6 Reinigung und Pflege

In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden.

6.1 Sicherheitshinweise

▲VORSICHT

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:

Das Gerät muss regelmäßig gereinigt und Kochrückstände entfernt werden. Ein nicht in einem sauberen Zustand gehaltenes Gerät wirkt sich nachteilig auf die Lebensdauer aus und kann zu einem gefährlichen Gerätezustand führen.
▶ Schalten Sie das Gerät vor dem Reinigen aus und ziehen Sie den Stecker aus der Steckdose.
Das Kochfeld kann nach dem Benutzen heiß sein. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist.
▶ Reinigen Sie das Gerät nach der Verwendung, sobald es abgekühlt ist. Zu langes Warten erschwert die Reinigung unnötig und macht sie im Extremfall unmöglich. Zu starke Verschmutzungen können unter Umständen das Gerät beschädigen.
▶ Wenn Feuchtigkeit in das Gerät eindringt, können elektronische Bauteile beschädigt werden. Achten Sie darauf, dass keine Flüssigkeit durch die Lüftungsschlitze in das Geräteinnere gelangt.
Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
- Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.

6.2 Reinigung

♦ Keramik-Kochfeld

- Das Keramik-Kochfeld mit einem feuchten Tuch oder unter Verwendung einer milden, nicht scheuernden Seifenlösung abwischen.

♦ Gehäuse und Bedienfeld

- Reinigen Sie das Gehäuse und das Bedienfeld mit einem weichen angefeuchteten Tuch.

▲VORSICHT

▶ Verwenden Sie keine lösungshaltigen Reinigungsmittel wie z.B. Benzin, um die Kunststoffteile nicht zu beschädigen.

7 Störungsbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

7.1 Sicherheitshinweise

▲VORSICHT

▶ Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
▶ Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

7.2 Störungsanzeigen

Im Fehlerfall wird im Display ein Fehlercode ausgegeben, der die Fehlerursache beschreibt.

Anzeige Beschreibung
– Standby, Warteposition
	Das Gerät befindet sich im Standby-Modus.
E0 Kochfeld arbeitet nicht
	Das Gerät muss zur Reparatur an den Kundendienst gesendet werden.
E1 Ungeeignetes Kochgefäß
	Das Gerät hat kein geeignetes Kochgefäß erkannt. Geeignetes Kochgefäß verwenden.
E2/E6 Gerät überhitzt
	Gerät abkühlen lassen. Gerät aus- und wieder einschalten, um den Fehler zu quittieren.
E3/E4 Spannung zu gering/zu hoch
	Die Versorgungsspannung liegt nicht im geforderten Bereich. Geeignete Steckdose verwenden.
E5 Offener Stromkreislauf
	Das Gerät muss zur Reparatur an den Kundendienst gesendet werden.

HINWEIS

▶ Sollten nach längerer Wartezeit und Neustart des Gerätes weiterhin Fehleranzeigen erscheinen, muss das Gerät zur Überprüfung an den Kundendienst geschickt werden.

7.3 Störungsursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.

Fehler Mögliche Ursache Behebung
Keine Anzeige	Netzstecker nicht eingesteckt	► Netzstecker einstecken
	Sicherung nicht eingeschaltet	► Sicherung einschalten
Während des Betriebes erscheint öfter der Fehler E1	Kochgefäß zu klein	► Größeres Kochgefäß verwenden
	Kochgefäß nicht mittig auf der Kochstelle	► Kochgefäß richtig positionieren
Der Fehler E2/E6 tritt öfter auf	Lüftungsschlitze blockiert	► Lüftungsschlitze freihalten
	Lüfter läuft nicht	► Das Gerät an den Kundendienst senden

HINWEIS

▶ Wenn Sie mit den oben genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.

8 Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren.

Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

HINWEIS

- Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Händler.

Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

9 Garantie

Für dieses Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind.

Ihre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt.

In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Weitergehend sind Verschleißteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen.

Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt.

Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen lässt. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt.

Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen.

Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen.

Weitere Ansprüche sind ausgeschlossen.

Zur Geltendmachung eines Garantieanspruches setzen Sie sich bitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung.

10 Technische Daten

Gerät Induktionskocher
Name Blue Two weiß
Modell CJ-512 white
Artikel-Nr. 2035
Anschlussdaten 220-240 V, 50/60 Hz
Leistungsaufnahme	2000 W (Max.)
	1,6 W (Standby)
Temperaturbereich 60 °C bis 220 °C
Außenabmessungen (B/H/T)	270 × 65 × 365 mm
Gewicht 2,5 kg

41 CE-Konformitätserklärung

Hersteller:	Braukmann GmbH Raiffeisenstraße 32 D-59757 Arnsberg
Wir erklären, dass das Produkt:
Fabrikat:	Induktionskocher
Typ:	Blue Two weiß
Artikel-Nr.:	2035
Modell:	CJ-512 white (EAN: 40 38437 02035 9)
allen Anforderungen folgender EU-Richtlinien entspricht:Niederspannungsrichtlinie 2006/95/EG EG-EMV-Richtlinie 2004/108/EG Ökodesign-Richtlinie 2005/32/EG
Folgende harmonisierte Normen wurden ganz oder teilweise angewandt:EN 60335-2-9:2003+A1:2004+A2:2006+A12 :2007EN 60335-1:2002+A11:2004+A1:2004+A12:2006+A2:2006+A13EN 50366 :2003+A1 :2006EN 62233 :2008EN 55011:2007+A2:2007EN 55014-2:1997+A1:2001EN 61000-3-2:2006EN 61000-3-3:1995+A1:2001+A2:2005
Arnsberg, den 11.11.2009	Bernd Braukmann (Dipl. Ing. FH) Geschäftsführer
