BEDIENUNGSANLEITUNG NV90AB HiKOKI

English 00BookNV90AB.indb1000BookNV90AB.indb10 2019/07/309:56:112019/07/309:56:11GENERELLE VORSICHTSMASSNAHMEN WARNUNG Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben. Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

1. Benutzen Sie das Gerät sicher und für die richtige

Verwendung. Benutzen Sie das Gerät nie für andere Verwendungszwecke als die in dieser Betriebsanleitung angegebenen.

2. Behandeln Sie das Gerät korrekt für eine sichere

Arbeitsweise. Beachten Sie die Anweisungen dieser Betriebsanleitung und behandeln Sie das Gerät korrekt, um eine sichere Arbeitsweise zu gewährleisten. Lassen Sie das Gerät niemals von Kindern oder von unerfahrenen Personen, die mit der Arbeitsweise des Gerätes nicht vertraut sind, benutzen.

3. Achten Sie auf Sicherheit des Arbeitsplatzes.

Halten Sie unbefugte Personen vom Arbeitsplatz fern, insbesondere Kinder.

4. Das richtige Teil am richtigen Platz.

Entfernen Sie keine Deckel oder Schrauben. Lassen Sie sie dort, wo sie ihre Funktion erfüllen. Nehmen Sie keine Aenderungen des Gerätes vor und benutzen Sie kein geändertes Gerät. Dies könnte gefährlich sein.

5. Prüfen Sie das Gerät vor Gebrauch.

Prüfen Sie vor der Benutzung des Gerätes, ob keine Teile gebrochen sind, ob alle Schrauben fest angezogen sind, und ob keine Teile fehlen oder rostig sind.

6. Überbeanspruchung kann Unfälle hervorrufen.

Beanspruchen Sie das Gerät sowie die Zubehörteile nie stärker als vorgesehen. Überbeanspruchung zerstört nicht nur das Gerät, sondern ist an sich gefährlich.

7. Unterbrechen Sie die Arbeit sofort bei auftretenden

Unregelmäßigkeiten. Sobald Sie Unregelmäßigkeiten bemerken, unter- brechen Sie unverzüglich die Arbeit und lassen Sie das Gerät prüfen und warten.

8. Behandeln Sie das Gerät sorgfältig.

Wenn Sie das Gerät fallen lassen oder gegen andere Gegenstände stoßen, kann der Außenkörper deformiert werden, brechen, oder anderweitig beschädigt werden. Behandeln Sie deshalb das Gerät mit Sorgfalt. Kratzen oder gravieren Sie keinerlei Zeichen auf das Gerät. Bedingt durch den hohen Innendruck sind Beschädigungen an der Oberfl äche gefährlich. Benutzen Sie das Gerät nicht, wenn sich Risse bilden oder Luft durch einen Riss entweicht.

9. Gute Pfl ege garantiert eine lange Lebensdauer.

Pfl egen Sie das Gerät gut und halten Sie es sauber.

10. Regelmäßige Inspektionen sind für die Sicherheit

wichtig. Nehmen Sie in regelmäßigen Abständen Inspektionen vor, damit das Gerät stets sicher und wirksam benutzt werden kann.

11. Lassen Sie Reparaturen und das Auswechseln

von Teilen nur von Ihrem autorisierten Agenten vornehmen. Instandsetzungsarbeiten dürfen nur durch Beauftragte des Herstellers unter Beachtung der in der Betriebsanleitung enthaltenen Angaben durchgeführt werden. Für die Instandhaltung dürfen nur Original-Hitachi- Ersatzteile verwendet werden.

12. Lagern Sie das Gerät an einem sauberen Platz.

Wenn das Gerät nicht benutzt wird, sollte es an einem trockenen Platz außer Reichweite von Kindern aufbewahrt werden. Füllen Sie ca. 2 cc Öl durch den Schlauchanschluss in den Körper, um das Gerät vor Rost zu schützen.

13. Die Explosionszeichnung, die der

Bedienungsanleitung beigefügt ist, ist nur für autorisierte Service-Werkstätten bestimmt.

14. Halten Sie das Werkzeug fest in der Hand und

bereiten Sie sich auf den Rückstoß vor.

15. Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/ oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

16. Nehmen Sie keine Veränderungen am

Befestigungsmittel-Eintreibgerät vor. Veränderungen können die Wirksamkeit von Sicherheitsvorkehrungen reduzieren und die Gefahren für den Bediener und/oder Umstehende erhöhen.

17. Wartung von Elektrowerkzeugen und Zubehör.

Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

18. Überstrecken Sie sich nicht. Achten Sie jederzeit

darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff .

19. Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

1. Sichere Arbeitsweise durch korrekten Gebrauch.

Dieses Gerät wurde zum Eintreiben von Nägeln in Holz oder ähnliches Material entwickelt. Benutzen Sie es ausschließlich für den vorgesehenen Verwendungszweck.

2. Beachten Sie, dass der Luftdruck innerhalb der

vorgeschriebenen Grenzen liegt. Beachten Sie dass der Luftdruck innerhalb des Bereiches von 4,9 – 8,3 bar liegt, sowie dass saubere und trockene Luft benutzt wird. Bei einem Luftdruck über 8,3 bar wird die Lebensdauer des Gerätes verkürzt und es können gefährliche Situationen entstehen. Das Werkzeug sollte nicht an einen Druck von mehr als 14 bar angeschlossen werden. (Übersetzung der Original-Gebrauchsanweisung)

Deutsch 00BookNV90AB.indb1100BookNV90AB.indb11 2019/07/309:56:112019/07/309:56:113. Benutzen Sie das Gerät niemals mit Hochdruck- Gas sondern ausschliesslich mit komprimierter Luft. Benutzen Sie unter keinen Umständen Kohlenstoff dioxide, Sauerstoff oder andere Gase aus Druckbehältern.

4. Schützen Sie sich vor Bränden und Explosionen.

Da während des Nagelns Funken umherfl iegen können ist es gefährlich, das Gerät in der Nähe von Lacken, Farben, Benzin, Verdünnern, Gasolinen, Gas, Klebstoff en oder ähnlichen brennbaren Substanzen zu benutzen, da diese sich entzünden oder explodieren können. Das Gerät darf aus diesem Grunde unter keinen Umständen in der Nähe solcher brennbaren Materialien benutzt werden.

5. Schützen Sie Ihre Augen mit Schutzbrillen.

Wenn Sie mit dem Gerät arbeiten tragen Sie stets eine Schutzbrille und achten Sie darauf, dass auch in Ihrer Umgebung Schutzbrillen getragen werden. Es können Teile von Drahtstücken, Plastik oder Nägeln, die nicht einwandfrei eingetrieben wurden, in die Augen eindringen und das Augenlicht zerstören. Schutzbrillen sind in jedem Fachgeschäft erhältlich. Tragen Sie stets einen Sicherheits-Augenschutz, entweder eine Schutzbrille oder eine Weitwinkel- Schutzmaske mit den vorgeschriebenen Gläsern. Arbeitgeber sollten das Tragen von Augenschutz immer vorschreiben.

6. Schützen Sie Ihre Ohren und Ihren Kopf.

Tragen Sie während des Nagelns Lärmschutz und Sicherheitshelme. Abhängig von den Bedingungen sollten auch Personen in der Umgebung Lärmschutz und Sicherheitshelme tragen. Die Belastung durch hohe Lärmpegel ohne Schutz kann zu bleibenden Störungen, Hörverlust und anderen Problemen wie Tinnitus (Klingeln, Summen, Pfeifen oder Brummen in den Ohren) führen. Eine Risikobewertung und die Durchführung geeigneter Kontrollen für diese Gefahren sind von entscheidender Bedeutung. Geeignete Kontrollen zur Reduzierung des Risikos können Maßnahmen wie z. B. der Einsatz von Dämmstoff en sein, um das „Klingeln“ von Werkstücken zu verhindern. Betreiben und warten Sie das Werkzeug wie in dieser Anleitung empfohlen, um eine unnötige Erhöhung der Lärmpegel zu verhindern.

7. Achten Sie auf Personen, die in Ihrer Nähe

arbeiten. Es wäre gefährlich, wenn Nägel, die nicht richtig eingetrieben werden, andere Personen treff en. Achten Sie aus diesem Grunde auf die Sicherheit der Sie umgebenden Personen wenn Sie dieses Gerät benutzen. Achten Sie darauf, dass die Mündung des Gerätes nicht in die Nähe von Personen, Händen oder Füssen kommt.

8. Richten Sie die Mündung des Gerätes nie gegen

Personen. Es können schwere Unfälle entstehen, wenn Sie das Gerät versehentlich auslösen, während die Mündung auf eine Person gerichtet ist. Achten Sie darauf, dass die Mündung des Gerätes nie gegen eine Person gerichtet ist, auch nicht gegen Sie selbst, wenn Sie den Druckschlauch anschliessen, abkuppeln, Nägel einlegen oder ähnliche Arbeiten durchführen. Selbst wenn keine Nägel eingelegt wurden, ist es gefährlich, das Gerät zu entladen während die Mündung gegen eine Person gerichtet ist. Tun Sie dies also niemals.

9. Prüfen Sie die Druckhebel, bevor Sie das Gerät

benutzen. Achten Sie darauf, dass die Druckhebel und das Ventil richtig funktionieren, bevor Sie das Gerät benutzen. Schließen Sie den Schlauch an, ohne dass sich Nägel im Gerät befi nden und überprüfen Sie die nachstehenden Punkte. Tritt ein Arbeitsgeräusch auf, so zeigt dies einen Fehler an. Benutzen Sie in diesem Fall das Gerät nicht, bevor es inspiziert und repariert wurde. ○ Tritt ein Arbeitsgeräusch beim Ziehen des Auslösers auf, ist das Gerät nicht in Ordnung. ○ Tritt beim Andrücken des Druckhebels an das zu nagelnde Material das Geräusch des sich bewegenden Treibers auf, ist das Gerät nicht in Ordnung. Bitte beachten Sie außerdem, dass der Druckhebel niemals abgeändert oder entfernt werden darf.

10. Benutzen Sie ausschließlich die vorgeschriebenen

Nägel. Es dürfen ausschliesslich die in der Betriebsanleitung bezeichneten Befestigungsmittel verarbeitet werden.

11. Nehmen Sie keine Veränderungen am

Befestigungsmittel-Eintreibgerät vor. Veränderungen können die Wirksamkeit von Sicherheitsvorkehrungen reduzieren und die Gefahren für den Bediener und/oder Umstehende erhöhen.

12. Schliessen Sie den Schlauch sorgfältig an.

Wenn Sie den Schlauch anschliessen und Nägel einführen, beachten Sie folgende Punkte, damit das Gerät nicht irrtümlich ausgelöst wird: ○ Berühren Sie auf keinen Fall den Auslöser. ○ Achten Sie darauf, dass die Mündung nicht mit irgendeinem Gegenstand in Berührung kommt. ○ Halten Sie die Mündung nach unten gerichtet. Beachten Sie unbedingt die obigen Anweisungen und sorgen Sie dafür, dass sich keine Körperteile, Hände oder Füße vor der Mündung des Gerätes befi nden.

13. Seien Sie vorsichtig beim Umgang mit

Befestigungsmitteln, insbesondere beim Be- und Entladen, da die Befestigungsmittel scharfe Spitzen haben, die zu Verletzungen führen können.

14. Berühren Sie niemals achtlos den Auslöser

Berühren Sie den Auslöser mit dem Finger nur beim Nageln. Wenn Sie das Gerät tragen oder jemandem überreichen während Sie den Finger am Auslöser haben, können Sie unbeabsichtigt einen Schuss auslösen und so einen Unfall verursachen.

15. Schließen Sie die Nagelführung fest zu und öff nen

Sie sie nicht während des Arbeitens. Wenn Sie mit geöff neter Nagelführung nageln werden die Nägel nicht in das Holz eingetrieben und es besteht die Gefahr einer gefährlichen Entladung.

16. Drücken Sie die Mündung fest gegen das zu

nagelnde Material. Wenn Sie Nägel eintreiben, drücken Sie die Mündung fest gegen das zu nagelnde Material. Geschieht dies nicht sorgfältig, können die Nägel zurückschlagen.

17. Halten Sie Hände und Füße während des Arbeitens

von der Mündung entfernt. Es ist sehr gefährlich, wenn ein Nagel durch einen Fehler in die Hände oder Füße eindringt.

18. Während des Betriebs können Bruchstücke vom

Werkstück und dem Befestiger-/Bindungssystem ausgestoßen werden.

Deutsch 00BookNV90AB.indb1200BookNV90AB.indb12 2019/07/309:56:112019/07/309:56:1119. Schützen Sie sich vor dem Rückschlag des Gerätes. Nähern Sie sich während des Arbeitens nicht mit dem Kopf oder anderen Körperteilen dem Oberteil des Gerätes. Dies ist gefährlich, da das Gerät heftig zurückschlagen kann, wenn ein Nagel auf einen vorher eingetriebenen oder auf einen Knoten im Holz triff t.

20. Seien Sie vorsichtig beim Nageln von dünnen

Brettern oder Holzkanten. Beim Nageln von dünnen Brettern können die Nägel durchschlagen, wie dies auch beim Nageln von Holzkanten durch Querschläger geschehen kann. Achten Sie in solchen Fällen darauf, dass sich niemand (auch keine Hände, Füße etc.) hinter dem Brett oder in der Nähe des Holzes, das Sie gerade nageln, befi ndet.

21. Gleichzeitiges Nageln auf beiden Seiten einer

Wand ist gefährlich. Unter keinen Umständen darf auf beiden Seiten derselben Wand gleichzeitig genagelt werden. Dies wäre gefährlich, da die Nägel durch die Wand schlagen könnten und so Verletzungen hervorrufen.

22. Verwenden Sie das Werkzeug nicht auf Leitern

und auf Gerüsten. Das Werkzeug darf für bestimmte Anwendungen nicht eingesetzt werden, wie z. B.: – wenn das Wechseln von einer Eintreibstelle zur anderen über Gerüste, Treppen, Leitern oder leiterähnlichen Konstruktionen, wie z. B.: Dachlattungen, erfolgt. – das Schließen von Kisten und Verschlägen, – beim Anbringen von Transportsicherungen z. B.: auf Fahrzeugen und Waggons

23. Klemmen Sie den Druckschlauch nicht ab,

während Sie den Finger am Auslöser halten. Wenn Sie den Druckschlauch abklemmen, während Sie den Finger am Auslöser halten, besteht die Gefahr, dass das Gerät beim nächsten Anschluss sofort einen Schuss abgibt oder unkorrekt arbeitet.

24. Klemmen Sie den Druckschlauch ab und

entnehmen Sie aus dem Magazin sämtliche verbliebenen Nägel. Klemmen sie den Druckschlauch ab und entfernen Sie nach der Benutzung alle Nägel oder solche, die die Funktion stören. Klemmen Sie den Schlauch ab wenn Sie Teile ersetzen, eine verklemmten Nagel entfernen oder das Gerät inspizieren. Es ist sehr gefährlich, wenn ein Nagel versehentlich abgeschossen wird.

25. Klemmen Sie den Schlauch ab und lassen

Sie die Druckluft entweichen, bevor Sie einen steckengebliebenen Nagel entfernen. Bevor Sie einen in der Mündung verklemmten Nagel entfernen beachten Sie, dass Sie den Druckschlauch abklemmen und die Druckluft aus dem Gerät entweichen lassen. Ein fälschlich abgeschossener Nagel könnte sehr gefährlich sein.

26. Öff nen Sie das Magazin nicht wenn dieses nach

unten gerichtet ist, um Unfälle durch herabfallende Nägel zu vermeiden.

27. Schließen Sie eine Schnellkupplung (Air Socket)

nicht am Gerätekörper an. Wenn eine Schnellkupplung (Air Socket) direkt am Gerätekörper angeschlossen wird, kann manchmal die komprimierte Luft nicht entweichen wenn der Schlauch abgeklemmt wird. Vermeiden Sie dies aus diesem Grunde. Das Werkzeug und der Luftdruckschlauch müssen über eine Schlauchkupplung verfügen, um den Druck vom Werkzeug abzubauen, wenn die Kupplungsverbindung gelöst ist.

28. Bei der Verwendung eines Werkzeugs sollte der

Bediener eine geeignete, aber ergonomische Haltung einnehmen. Sorgen Sie für sicheren Stand und vermeiden Sie unangenehme Körperhaltungen und solche, bei denen Sie nicht das Gleichgewicht halten können.

29. Wenn der Bediener Symptome wie anhaltendes

oder wiederkehrendes Unwohlsein, Beschwerden, Pochen, Schmerzen, Kribbeln, Taubheitsgefühl, Brennen oder Steifheit verspürt, dürfen diese Warnzeichen nicht ignoriert werden. Der Bediener sollte einen qualifi zierten Gesundheitsfachmann bezüglich der gesamten Tätigkeit konsultieren.

30. Langes, durchgängiges und einseitiges Arbeiten

kann zu Erkrankungen des Bewegungsapparats führen. Arbeiten Sie nicht über einen längeren Zeitraum in der gleichen Haltung oder mit übermäßiger Kraft. Ruhen Sie sich zudem regelmäßig aus, besonders wenn Sie müde sind.

31. Ausrutschen, Stolpern und Stürze sind

Hauptursachen für Verletzungen am Arbeitsplatz. Achten Sie auf rutschige Oberfl ächen, die durch den Gebrauch des Werkzeugs verursacht werden, und auf Stolperfallen durch den Luftschlauch.

32. Gehen Sie in ungewohnter Umgebung mit erhöhter

Vorsicht vor. Es können versteckte Gefahren bestehen, wie z. B. Elektro- oder andere Versorgungsleitungen.

33. Vergewissern Sie sich, dass keine Elektrokabel,

Gasleitungen usw. vorhanden sind, die eine Gefahr darstellen könnten, wenn sie durch die Verwendung des Werkzeugs beschädigt werden.

34. Die Risikobewertung sollte den Staub

berücksichtigen, der durch die Verwendung des Werkzeugs entsteht, und die Möglichkeit, vorhandenen Staub aufzuwirbeln.

35. Halten Sie die Auslassöff nung so, dass in einer

sehr staubigen Umgebung möglichst wenig Staub aufgewirbelt wird.

36. Wenn Gefahren durch Staub oder Abgase

entstehen, sollte die Priorität sein, diese am Ort der Emission zu begrenzen.

37. Informationen zur Durchführung einer

Risikobewertung dieser Gefahren und zur Anwendung geeigneter Kontrollen sind von wesentlicher Bedeutung.

38. Vibrationen können die Nerven und die

Durchblutung der Hände und Arme lähmen oder schädigen.

39. Tragen Sie warme Kleidung, wenn Sie unter kalten

Bedingungen arbeiten und halten Sie Ihre Hände warm und trocken.

40. Wenn Sie ein Taubheitsgefühl, Kribbeln,

Schmerzen oder weiße Stellen auf der Haut in Ihren Fingern oder Händen bemerken, wenden Sie sich bezüglich Ihrer gesamten Tätigkeit an einen qualifi zierten Arbeitsmediziner.

41. Betreiben und warten Sie das Werkzeug wie in

dieser Anleitung empfohlen, um eine unnötige Verstärkung der Vibrationspegel zu verhindern.

42. Halten Sie das Werkzeug mit leichtem, aber

sicherem Griff fest, da die Gefahr von Vibrationen in der Regel größer ist, wenn die Griff kraft höher ist.

43. Nehmen Sie die Staubkappe nicht ab.

Arbeiten Sie niemals mit dem Gerät ohne Staubkappe, um die Gefahr zu vermeiden, dass Bruchteile des Drahts oder Plastiks, von dem die Nägel gehalten werden, oder versehentlich abgeschossene Nägel weggeschleudert werden.

Deutsch 00BookNV90AB.indb1300BookNV90AB.indb13 2019/07/309:56:112019/07/309:56:11SPEZIFIKATIONEN Antrieb Kolben, druckluftgetrieben Luftdruck 4,9 – 8,3 bar Nägel siehe Abb. Anzahl Nägel 150 – 300 Stück (1 Coil) Geräteabmessungen 292 mm (L) × 389 mm (H) × 132 mm (W) Gewicht 3,0 kg Nagelführung Kolben, druckluftgetrieben Schlauch (Innendurchm.) 8 mm

• Wählen Sie geeignete Nägel gem. Abb. Nägel, die nicht in Abb. angegeben sind, können in diesem Gerät nicht verarbeitet werden. Die Nägel sind magaziniert und aufgerollt. Nägel Min. Max. 45 mm 2,5 mm 6 mm 90 mm 3,8 mm 7,9 mm Abmessungen der Nägel STANDARDZUBEHÖR (1) Schutzbrille p. 1
• (2) Innensechskantschlüssel für M4 p. 1
• (3) Ölkanne p. 1
• (4) Gehäuse SONDERZUBEHÖR ○ Satz für sequentiellen Auslösungsmechanismus (Code Nr. 881-012) (Teilesatz für sequentielles Auslösen, Teile für Einzelauslösung) Mit den Teilen für sequentielle Auslösung wird der Nagel nur durch Ziehen am Abzug nach Herunterdrücken des Druckhebels eingetrieben. Durch Installieren dieser Teile kann Eintreiben von Nägeln an nicht angemessenen Positionen und unerwartetes Abfeuern von Nägeln durch ungewollte Betätigung des Druckhebels verhütet werden. ANWENDUNGEN ○ Wand-, Decken-und Bodenverkleidungen ○ Bau von Mobilhomes und Bauveränderungen p. 1

VORBEREITUNGEN VOR GEBRAUCH

1. Bereiten Sie den Schlauch vor

Achten Sie darauf, dass der Schlauch einen Innendurchmesser von min. 8 mm hat. ACHTUNG: Die Luftdruckschläuche müssen einen Mindestarbeitsdruck von 150 Prozent des Maximumdrucks des Kompressorsystems haben, je nachdem, welcher von beiden höher ist.

2. Prüfen Sie die Sicherheit.

ACHTUNG: ○ Unbefugte Personen (insbes. Kinder) müssen von dem Gerät ferngehalten werden. ○ Tragen Sie Schutzbrillen. ○ Prüfen Sie die Befestigungsschrauben, die den Entlüftungsdeckel halten, etc. auf sicheren Sitz. Untersuchen Sie das Gerät nach undichten Stellen defekten oder rostigen Teilen. ○ Prüfen Sie, ob der Kontaktarm richtig arbeitet. Achten Sie darauf, dass kein Schmutz an den beweglichen Teilen des Kontaktarmes haftet. ○ Prüfen Sie nochmals die Funktionssicherheit. VOR INBETRIEBNAHME

1. Prüfen Sie den Luftdruck

ACHTUNG: Der Luftdruck muss konstant zwischen 4,9–8,3 bar gehalten werden. Stellen Sie den Luftdruck entsprechend den Abmessungen und Längen der Nägel sowie der Härte des zu nagelnden Holzes zwischen 4,9 und 8,3 bar ein. Achten Sie besonders auf den Auslassdruck, die Kapazität und den Anschluss am Kompressor, damit der Druck das spezifi zierte Limit nicht überschreitet. Zu hoher Druck kann die generelle Leistung, die Lebensdauer und die Sicherheit beeinträchtigen.

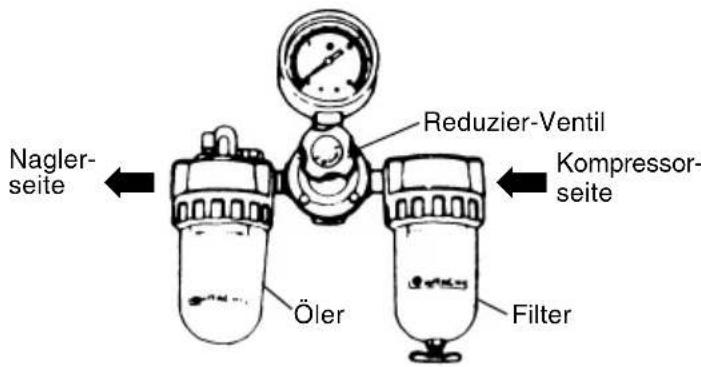

(1) Bevor Sie mit dem Gerät arbeiten, bringen Sie ein Air- Set zwischen dem Kompressor und dem Gerät an. Regeln Sie den Öler so, dass ein Tropfen Öl pro 5–10 Nagelzyklen zugegeben wird. (2) Benutzen Sie das empfohlene Öl (SHELL TONNA). Andere verwendbare Öle sind am Ende angegeben. Mischen Sie niemals zwei oder mehrere verschiedene Arten von Öl.

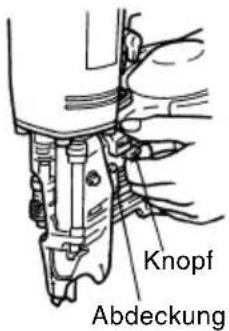

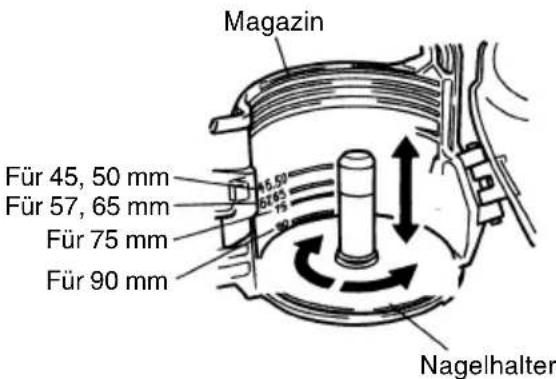

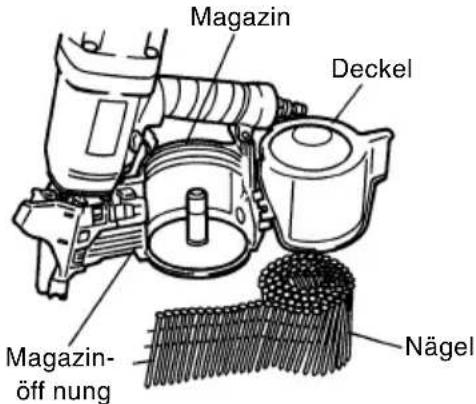

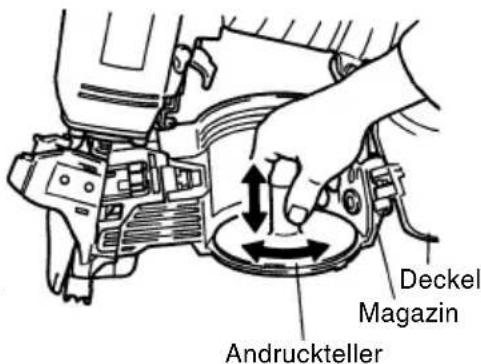

Deutsch 00BookNV90AB.indb1400BookNV90AB.indb14 2019/07/309:56:112019/07/309:56:113. Laden der Nägel (1) Die Nägel in das Magazin einlegen. ○ Öff nen Sie die Nagelführung durch Drücken der Verriegelung. (Siehe Abb. 1) Knopf Abdeckung Abb. 1 ○ Stellen Sie die Position des Andrucktellers auf die Länge der Nägel ein. (Abb. 2) Deckel Magazin Andruckteller Abb. 2 Zur Einstellung den Nagelhalter 1 um etwa 90° gegen den Uhrzeigersinn drehen. Den Nagelhalter 2 nach oben und unten bewegen, auf die Länge der zu verwendenden Nägel einstellen, und die Oberfl äche des Nagelhalters auf die markierte Position des Magazins einstellen. Den Nagelhalter 3 im Uhrzeigersinn (etwa 90°) drehen, bis er hörbar einrastet. (Abb. 3) Für 57, 65 mm Für 90 mm Für 75 mm Für 45, 50 mm Nagelhalter Magazin Abb. 3 ○ Legen Sie die Nägel ins Magazin ein. Die Nägel in das Magazin laden. Wenn zu dieser Zeit der gewickelte Teil der Nägel eingeschoben wird, nachdem er vorher einmal herausgezogen worden ist, kann die nachfolgende Arbeit sehr erleichtert werden. (Abb. 4) Magazin Deckel Nägel Magazin- öff nung Abb. 4 ○ Schließen Sie den Deckel, nachdem Sie sich überzeugt haben, dass alle Nägel richtig im Magazin liegen. BEMERKUNG: Stellen Sie die Position des Andrucktellers entsprechend der Länge der Nägel ein, bevor Sie Nägel ins Magazin einlegen. Wird der Andruckteller nicht eingestellt können die Nägel verklemmen oder der Andruckteller beschädigt werden. (2) Nägel in die Nagelführung ein legen. Ziehen Sie den Anfang des Coils aus dem Magazin. Setzen Sie den ersten Nagel in den Treiberkanal, den zweiten zwischen die zwei Haken des Schiebers. Legen Sie die Nägel so ein, dass die Köpfe in dem Führungsschlitz liegen. (Abb. 5) Nagelführung Nagelschlitz Müngdung

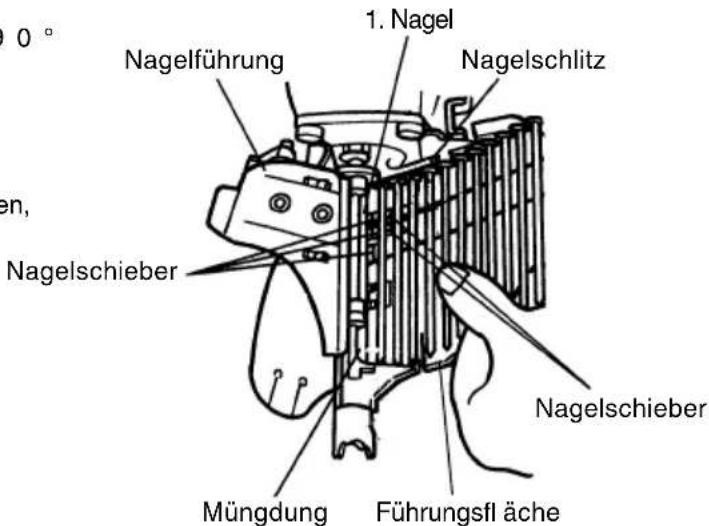

Nagelschieber Nagelschieber Führungsfl äche Abb. 5

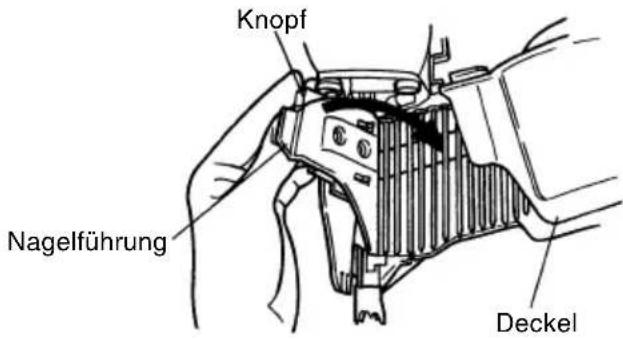

Deutsch 00BookNV90AB.indb1500BookNV90AB.indb15 2019/07/309:56:112019/07/309:56:11(3) Die Nagelführung schließen. Überprüfen, dass die Magazinabdeckung geschlossen ist, und dann die Nagelführung und den Knopf erfassen und die Nagelführung zum vollständigen Schließen im Uhrzeigersinn drehen, während der Knopf gedrückt gehalten wird. (Abb. 6) Hiermit ist das Laden der Nägel abgeschlossen. Knopf Nagelführung Deckel Abb. 6 HINWEISE: Die Nagelführung kann nicht richtig geschlossen werden, oder die Nägel können nicht richtig vorgeschoben werden, wenn die Verbindungsbänder oder Nägel nicht in die angezeigten Positionen kommen, oder wenn die Nägel sich von der Führungsfl äche lösen, oder wenn der die Nägel verbindende Draht gewellt ist.

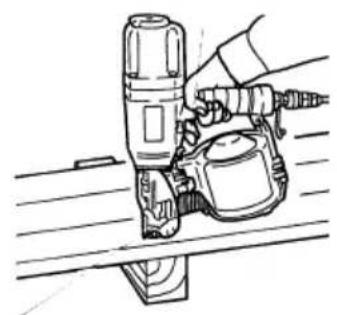

ARBEITEN MIT DEM NAGLER

ACHTUNG: ○ Verwenden Sie den Rumpf oder einen Teil des Werkzeugs nicht als Hammer, da die Nägel unerwartet austreten können oder das Werkzeug beschädigt werden kann und schwere Verletzungen auftreten können. ○ Treff en Sie die nötigen Vorsichtsmaßnahmen, um die Sicherheit von Personen in der Nähe während der Arbeiten zu gewährleisten. Sie können das Werkzeug auf einer ebenen Fläche ablegen, wie in Abb. 7 gezeigt. Achten Sie darauf, keine nach unten gerichtete Kraft auf das Werkzeug auszuüben, durch die der Druckhebel ausgelöst werden könnte. ○ Stellen Sie sicher, dass das Werkzeug immer sicher am Werkstück anliegt und nicht verrutschen kann. ○ Tragen Sie niemals ein pneumatisches Werkzeug am Schlauch. ○ Ziehen Sie niemals ein pneumatisches Werkzeug am Schlauch.

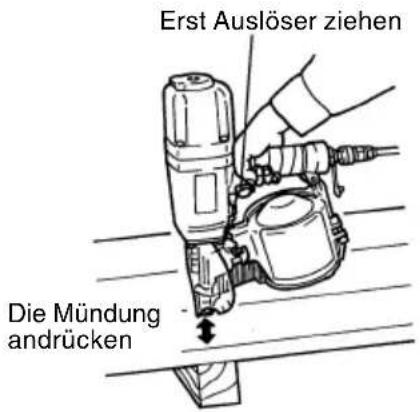

1. Verschiedene Arten des Nagelns

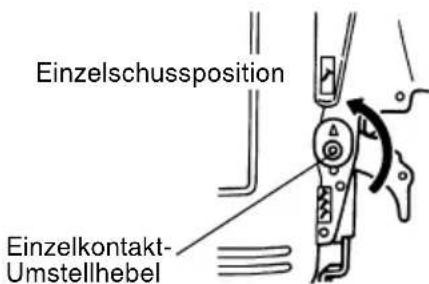

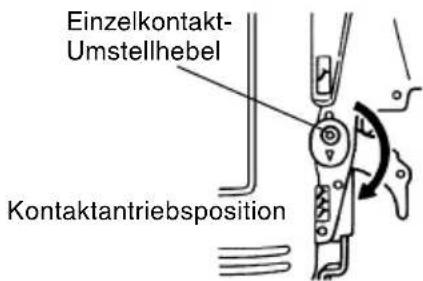

(1) Einzel-Eintreibmethode (Einzelschlag) Der Einzelkontakt-Wechselhebel steht auf Einzelschuss (siehe Abb. 9). Dieser Nagler kann Nägel einzeln einschießen, indem der Druckhebel nach unten gedrückt und der Auslöser gedrückt wird (siehe Abb. 8). ACHTUNG: ○ Die hier erklärte “Methode für intermittierendes Eintreiben von Nägeln (Einzelschuss)” ist nicht “Sequentielle Auslösung”. Wenn sich der Einzelkontakt- Umschalthebel in der Einzelschussposition befi ndet, so wird nur ein Nagel in der Schussmündung abgefeuert, wenn der Druckhebel gedrückt wird, während der Abzug durchgezogen ist: Lassen Sie Vorsicht walten! Verwenden Sie für Verwendung mit sequentieller Auslösung den Teilesatz für sequentielle Auslösung des Sonderzubehörs. ○ Wenn Sie den Auslöser nicht schnell und kräftig ziehen, während auf Einzelschuss geschaltet ist, springt der Nagler zurück und schießt mehrere Nägel anstelle nur eines einzelnen aus. Um das zu vermeiden, immer den Auslöser schnell und kräftig ziehen. Abb. 7 Auslöser Druckhebel Abb. 8 Einzelkontakt- Umstellhebel Einzelschussposition Abb. 9 ○ Druckhebel Achten Sie darauf, dass beim Andrücken der Mündung der Druckhebel völlig hochgedrückt wird, um den Sicherheitsmechanismus zu lösen (siehe Abb. 8). Nur so ist garantiert, dass kein Nagel ohne Lösen des Sicherheitsmechanismus eingetrieben werden kann, auch wenn der Auslöser gezogen wird. (2) Kontinuierliche Eintreibmethode (Kontaktschuss) Der Einzelkontakt-Wechselhebel steht auf Kontaktschussposition (siehe Abb. 11). Den als Zubehör vorhandenen Sechskantschlüssel verwenden, um den Einzelkontakt-Wechselhebel auf Kontaktschussposition zu stellen. Zuerst den Auslöser drücken. Dann die Nagelmündung auf die Eintreibstelle setzen. Das Nageleinschlagen beginnt. (siehe Abb. 10).

Deutsch 00BookNV90AB.indb1600BookNV90AB.indb16 2019/07/309:56:112019/07/309:56:11Die Mündung andrücken Erst Auslöser ziehen Abb. 10 Einzelkontakt- Umstellhebel Kontaktantriebsposition Abb. 11 ACHTUNG: Lassen Sie beim Nageln an Holzkanten Vorsicht walten. Bei kontinuier-lichem Nageln von Holzkanten kann ein Nagel abrutschen oder durch die Kante brechen. BEMERKUNG: ○ Vorsichtsmaßnahmen gegen Leerschüsse Gelegentlich wird weiter genagelt, obwohl alle Nägel im Magazin verschossen sind. Dies nennt man “Leerschüsse”. Leerschüsse können den Puff er, das Magazin und die Nagelzuführung zerstören. Überprüfen Sie deshalb von Zeit zu Zeit die Anzahl der sich noch im Magazin befi ndlichen Nägel, um Leerschüsse zu vermeiden. Nach Benutzung des Gerätes sollen alle Nägel entnommen werden. ○ Füllen Sie danach ca. 2 cc Öl in den Anschlussnippel des Gerätes. ○ Bei niedrigen Temperaturen arbeitet das Gerät manchmal nicht korrekt. Arbeiten Sie deshalb mit dem Gerät immer in der geeigneten Umgebungstemperatur.

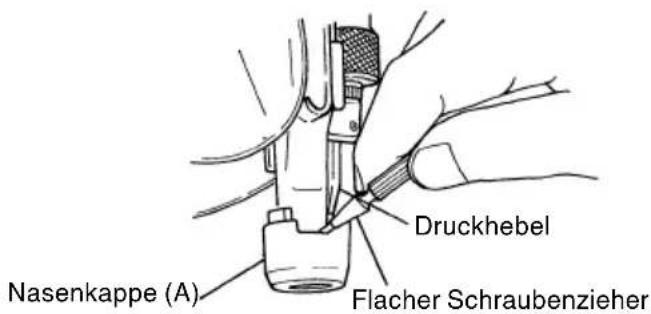

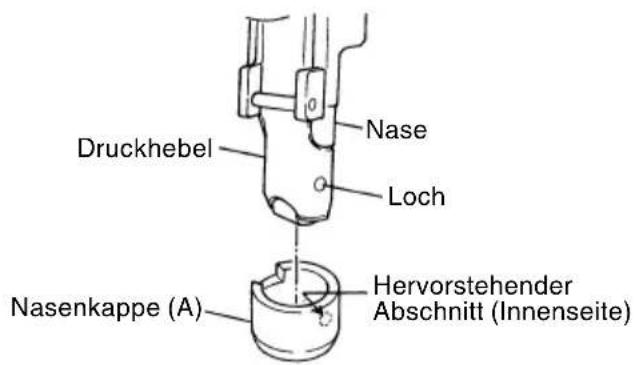

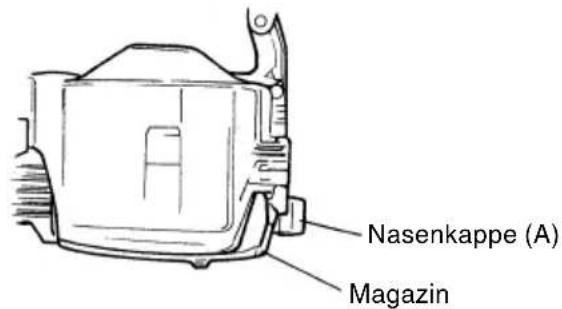

2. Verwendung der Nasenkappe

VORSICHT Den Schlauch vom Nagler abtrennen und die Druckluft ablassen, bevor die Nasenkappe angebracht oder abgenommen wird, um ungewollten Nagelschuss zu verhüten. ○ Die Nasenkappe (A) an der Spitze des Druckhebels anbringen, wenn die Holzoberfl äche usw. vor Kratzern geschützt werden soll. (1) Anbringen und Abnehmen der Nasenkappe Die Nasenkappe kann einfach durch Aufdrücken auf den Druckhebel angebracht werden. Die Kappe andrücken, bis der konvexe Teil in der Nasenkappe in das Loch im Druckhebel eindringt. (Abb. 12) Nase Loch Hervorstehender Abschnitt (Innenseite) Nasenkappe (A) Druckhebel Abb. 12 Zum Entfernen einen dünnen Stab, z. B. einen Schraubenzieher, in den Spalt an der Rückseite des Druckhebels einschieben und dann herausziehen. (Abb. 13) Druckhebel Nasenkappe (A) Flacher Schraubenzieher Abb. 13 (2) Aufbewahren der Nasenkappe Die abgenommene Nasenkappe zum Aufbewahren in den freien Raum hinter dem Magazin stecken. (Abb. 14) Nasenkappe (A) Magazin Abb. 14

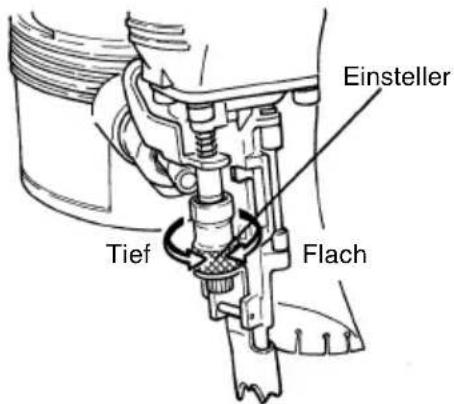

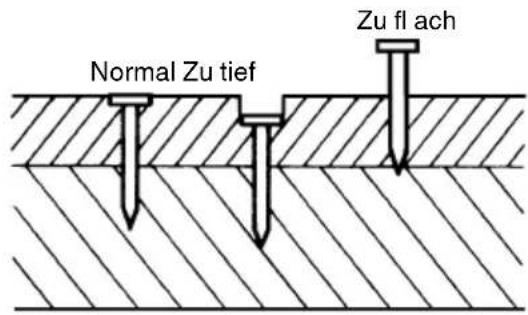

3. Einstellen der Nageltiefe

ACHTUNG: Beim Einstellen der Nageltiefe den Finger vom Auslöser lassen. Beim Einstellen der Nageltiefe die Mündung nach unten richten. Die Mündung immer vom Körper weg richten, und auch niemals auf andere Personen zielen. ○ Einstellen des Einstellers (Abb. 15) Einmal zur Probe nageln. Wenn die Nägel zu tief eingeschlagen werden, den Einsteller zur fl acheren Seite hin drehen ( Markierung). Wenn die Nägel zu fl ach eingeschlagen werden, den Einsteller zur tieferen Seite hin drehen

Markierung) (siehe Abb. 15, 16). Mit jeder Umdrehung des Einstellers wird die Nageltiefe um 1 mm geändert.

Deutsch 00BookNV90AB.indb1700BookNV90AB.indb17 2019/07/309:56:122019/07/309:56:12Einsteller Flach Tief Abb. 15 Normal Zu tief Zu fl ach Abb. 16 HINWEISE: ○ Der Einsteller dreht sich beim Justieren nicht mehr als 3 mm vom tiefsten Einschlagpunkt eines Nagels. Drehen Sie den Einsteller niemals gewaltsam über diesen Punkt hinaus. ○ Die Nageltiefe kann auch durch Ändern des Luftdrucks verstellt werden. Diese Einstellung zusammen mit der Bewegung des Einstellers vornehmen. Wenn hoher Luftdruck verwendet wird, der nicht dem Einschlagwiderstand entspricht, wird die Lebensdauer des Naglers verkürzt.

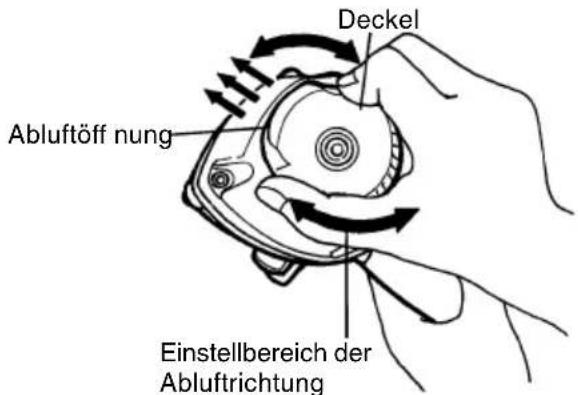

4. Ändern der Abluftrichtung

Die Richtung der Abluftöff nung kann durch Drehen des Deckels um 360° geändert werden. (Abb. 17) Abluftöff nung Einstellbereich der Abluftrichtung Deckel Abb. 17

INSPEKTION UND WARTUNG

ACHTUNG: Klemmen Sie den Druckschlauch bei der Reinigung, Inspektion und Wartung ab.

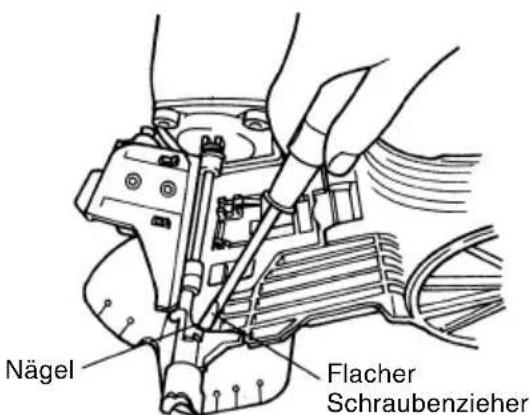

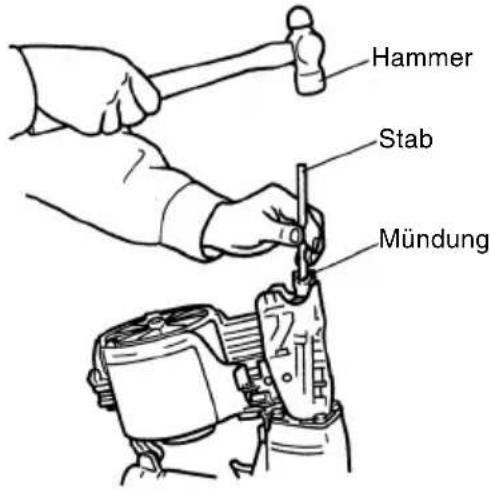

1. Maßnahmen gegen das Verklemmen von Nägeln

(1) Nehmen Sie die Nägel aus dem Magazin und öff nen Sie die Nagelführung. Führen Sie einen Stab in die Mündung ein und schlagen Sie leicht mit dem Hammer auf den Stab. (Abb. 18) (2) Entfernen Sie den verklemmten Nagel mit einem fl achen Schraubenzieher. (Abb. 19) Hammer Stab Mündung Abb. 18 Flacher Schraubenzieher Nägel Abb. 19 (3) Kneifen Sie den defekten Teil des Verbindungsdrahtes der Nägel ab, korrigieren Sie die Verformung des Coils und führen Sie diesen wieder ins Magazin ein. (4) Konsultieren Sie bei häufi gem Verklemmen Ihren Hitachi-Agenten, von dem Sie das Gerät gekauft haben.

2. Prüfen Sie die Befestigungsschrauben für jedes

Teil Prüfen Sie in regelmäßigen Abständen jedes Teil nach lockeren Schrauben und undichten Stellen. Ziehen Sie lockere Schrauben wieder an. Die Benutzung des Gerätes mit nicht fest angezogenen Schrauben bedeutet Gefahr.

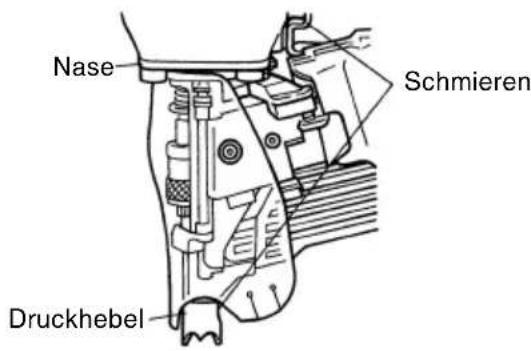

3. Inspektion des Druckhebels. (Abb. 20)

Überprüfen Sie, ob der Druckhebel glatt gleiten kann. Reinigen Sie den Gleitbereich des Druckhebels und verwenden Sie das mitgelieferte Öl für Schmierung von Zeit zu Zeit. Schmierung ermöglicht glattes Gleiten und dient gleichzeitig zur Rostverhütung.

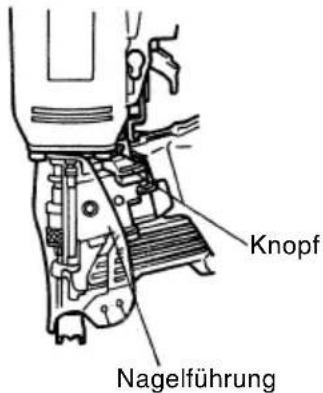

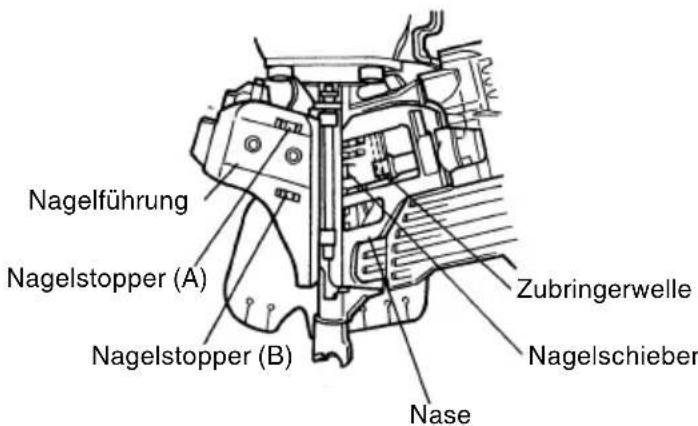

4. Inspektion des Nagelschiebers

(1) Reinigen Sie von Zeit zu Zeit die gleitenden Teile des Verschlusses und ölen Sie ihn ein. (siehe Abb. 21) Knopf Nagelführung Abb. 21 (2) Öff nen Sie die Nagelführung und entfernen Sie Staub usw., wie in Abb. 22 gezeigt. Tragen Sie Schmiermittel auf die Gleitnut von Zubringer und Zubringerwelle auf. Schieben Sie Nagelstopper (A) und Nagelstopper (B) mit dem Finger, um glattes Gleiten zu überprüfen. Zubringerwelle Nagelschieber Nase Nagelstopper (B) Nagelstopper (A) Nagelführung Abb. 22 (3) Ölen Sie auch die Gleitfl ächen der Nase und der Nagelzuführung. Dies fördert eine reibungslose Funktion und verhindert Korrosion. ACHTUNG: Prüfen Sie vor Gebrauch die Leichtgängigkeit der Nagelschieber und Stopper. Bei stockender Bewegung können die Nägel in einem unregelmässigen Winkel geschossen werden, was Gefahr für den Arbeiter sowie für Umstehende bedeutet.

5. Inspizieren des Magazins

Reinigen Sie das Magazin. Entfernen Sie Staub und Holzspäne, die sich im Magazin angesammelt haben können.

○ Wenn das Gerät längere Zeit nicht verwendet werden soll, so tragen Sie eine dünne Schicht Schmiermittel auf die Stahlteile auf, um Rosten zu verhüten. ○ Lagern Sie den Nagler nicht in einer kalten Umgebung. Bewahren Sie den Nagler in einem warmen Bereich auf. ○ Wenn der Nagler nicht verwendet wird, sollte er an einem warmen und trockenen Ort aufbewahrt werden. Halten Sie den Nagler außerhalb der Reichweite von Kindern. KOMPRESSOR ACHTUNG: Wenn die maximale Arbeitsleistung des Kompressors 8,3 bar übersteigt, benutzen Sie ein Reduzier-Ventil zwischem dem Kompressor und dem Gerät. Regeln Sie anschliessend den Luftdruck innerhalb des Arbeitsbereiches von 4,9–8,3 bar. Bei Installation eines Air-Sets ist ein gleichzeitiges Ölen möglich, eine zusätzliche Erleichterung. ÖLER-FILTER-REDUZIERVENTIL (Air Set) Es ist empfehlenswert, ein Öler-Filter-Reduzierventil zu benutzen, um optimale Bedingungen für eine lange Labensdauer des Gerätes zu gewährleisten. Beschränken Sie die Länge des Druckschlauches zwischen dem Gerät und dem Air-Set auf 10 m max.

Nagler- seite Kompressor- seite Abb. 23 ANWENDBARE SCHMIERMITTEL Typ Bezeichnung Empfohlenes Öl SHELL TONNA Motor-Öl SAE 10W, SAE 20W Turbinen-Öl ISO VG32-68 (#90–#180)

Deutsch 00BookNV90AB.indb1900BookNV90AB.indb19 2019/07/309:56:122019/07/309:56:12Lärminformation Lärmkennwerte entsprechend EN ISO 11148-13:2018: Typischer A-bewerterer Schallpegel für ein einzelnes Ereignis: L WA,1s,d = 99 dB Typischer A-bewerterer Schallpegel am Arbeitsplatz:

pA,1s,d = 90 dB Messunsicherheit K: 2,5 dB (A). Diese Werte sind mit dem Werkzeug zusammenhängende Werte und stellen nicht die Lärmentwicklung am Verwendungspunkt dar. Die Lärmentwicklung am Arbeitsplatz hängt z. B. von der Arbeitsumgebung, dem Werkstück, der Werkstückunterstützung, der Anzahl der Nageleintreibungen usw. ab. Abhängig von den Bedingungen am Arbeitsplatz und der Form des Werkstücks müssen möglicherweise individuelle Lärmverhütungsmaßnahmen durchgeführt werden, z. B. Aufstellung des Werkstücks auf einer schalldämpfenden Unterstützung, Verhüten von Werkstückvibration durch Festklemmen oder Abdecken, Einstellen auf den minimalen für den Betrieb erforderlichen Luftdruck usw. In besonderen Fällen ist das Tragen von Gehörschutz erforderlich. Vibrationsinformation Typischer Vibrationskennwert entsprechend EN ISO 11148-13:2018, 2000: 2,62 m/s

Messunsicherheit K = 1,5 m/s

Dieser Wert ist ein mit dem Werkzeug zusam menhängender Wert und repräsentiert nicht den Einfl uss des Hand-Arm- Systems bei Verwendung des Werkzeugs. Der Einfl uss auf das Hand-Arm-System bei Verwendung des Werkzeugs hängt z. B. von der Greifkraft, der Kontaktdruckkraft, der Arbeitsrichtung, der Einstellung der Energieversorgung, dem Werkstück und der Werkstückunterstützung ab.

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass der durch den Typ und den spezifi schen Identifi zierungscode *1) identifi zierte Coil-Nagler allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) – Siehe unten. Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. Die Erklärung gilt für die an dem Produkt angebrachte CE- Kennzeichnung.
