WM10DBL - Schrauber HiKOKI - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts WM10DBL HiKOKI als PDF.
| Produkttyp | Akku-Elektronik-Impulsschrauber |
| Marke | HiKOKI |
| Modell | WM10DBL |
| Batterietyp | Lithium-Ionen 10,8 V (BCL1015 1,5 Ah oder BCL1030M 3,0 Ah) |
| Abmessungen (mit BCL1015) | 139 mm × 216 mm × 29 mm |
| Abmessungen (mit BCL1030M) | 139 mm × 233 mm × 29 mm |
| Gewicht (mit BCL1015) | 1,0 kg |
| Gewicht (mit BCL1030M) | 1,2 kg |
| Leerlaufdrehzahl (je nach Modus) | 0 - 2200 min⁻¹ |
| Maximales Drehmoment | 20 N·m |
| Anzahl der Betriebsmodi | 20 integrierte Modi, 4 Standardeinstellungen |
| Bohrfähigkeit Holz | 12 mm |
| Bohrfähigkeit Stahl | 5 mm |
| Bohrfähigkeit Mörtel | 6 mm |
| Ladezeit BCL1015 (UC10SL2) | Ca. 30 Min. |
| Ladezeit BCL1015 (UC10SFL) | Ca. 40 Min. |
| Ladezeit BCL1030M (UC10SL2) | Ca. 60 Min. |
| Ladezeit BCL1030M (UC10SFL) | Ca. 80 Min. |
| Mitgeliefertes Zubehör | Ladegerät, 2 Akkus, Kunststoffkoffer, Akkuabdeckung |
| Sicherheitsfunktionen | Überlastschutz, Überhitzungsschutz, Akkuschutz |
| Wartung und Reinigung | Mit einem weichen, trockenen oder mit Seifenwasser angefeuchteten Tuch abwischen; keine Lösungsmittel verwenden |
| Reparierbarkeit | An einen autorisierten HiKOKI-Kundendienst übergeben |
| Garantie | Entspricht den Vorschriften; deckt keinen Missbrauch oder normale Abnutzung ab |
Häufig gestellte Fragen - WM10DBL HiKOKI
Benutzerfragen zu WM10DBL HiKOKI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schrauber kostenlos im PDF-Format! Finden Sie Ihr Handbuch WM10DBL - HiKOKI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. WM10DBL von der Marke HiKOKI.
BEDIENUNGSANLEITUNG WM10DBL HiKOKI
Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.

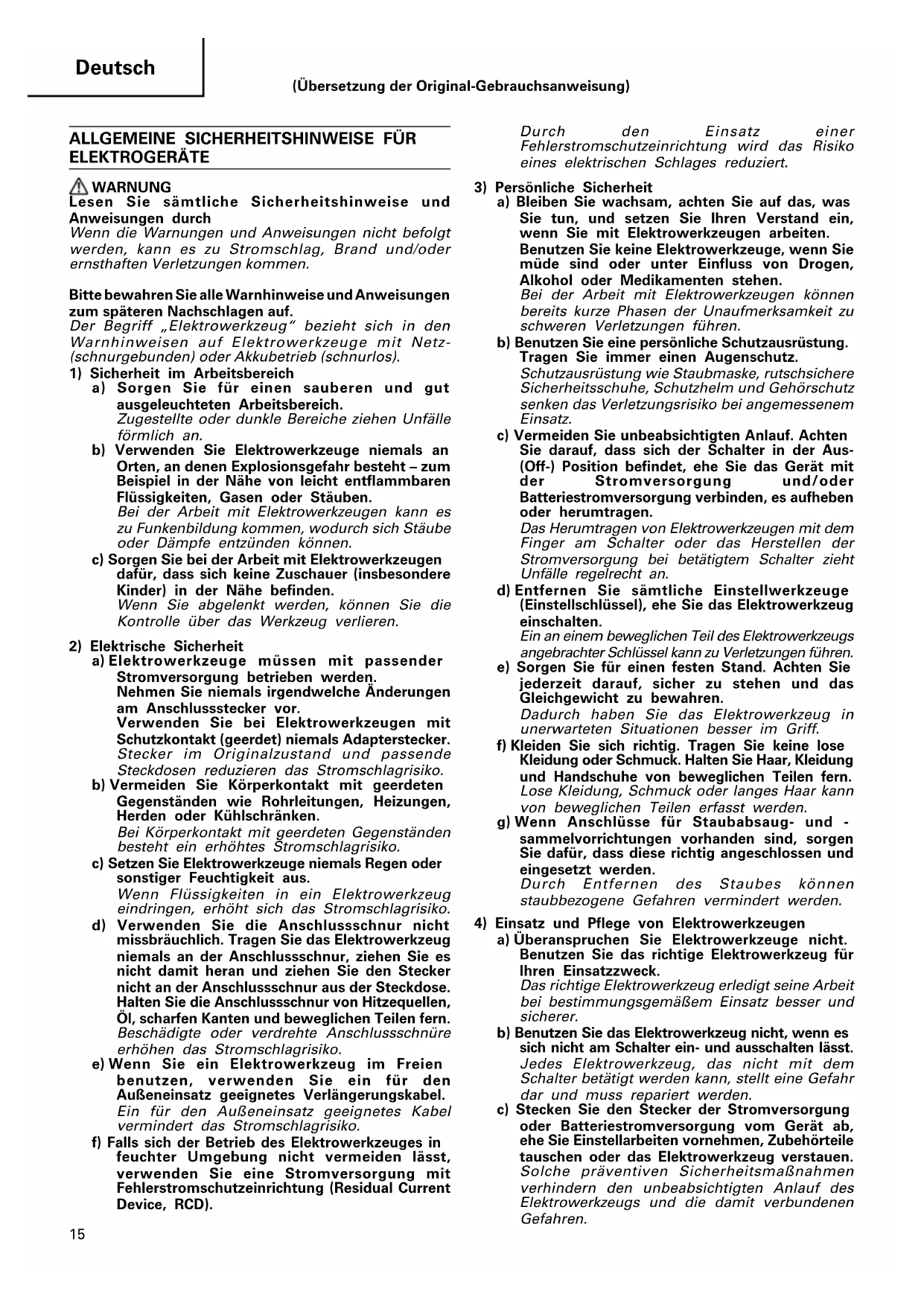

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE
WARNING
Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch
Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.
Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.
Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).
1) Sicherheit im Arbeitsbereich
a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich.
Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.
b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.
Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.
Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.
2) Elektrische Sicherheit
a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden.
Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor.
Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.
Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.
c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus.
Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.
d) Verwenden Sie die Anschlussschnur nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko.
e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.
f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).
Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.
3) Persönliche Sicherheit
a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.
Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.
Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz.
c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.
Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.
d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.
Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.
e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.
Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.
f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.
g) Wenn Anschlüsse für Staubabsaug- und -sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.
Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.
4) Einsatz und Pflege von Elektrowerkzeugen
a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.
Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.
b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.
c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.
d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.
Elektrowerkzeuge in ungeschulten Händen sind gefährlich.
e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können.
Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufig hängen und sind einfacher zu beherrschen.
g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.
Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Verwendung und Pflege der Batterie
a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf.
Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen.
b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien.
Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen.
c) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten.
Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen.
d) Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf.
Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.
6) Service
a) Lassen Sie Elektrowerkzeuge durch qualifizierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.
Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.
VORSICHT
Von Kindern und gebrechlichen Personen fernhalten.
Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.
VORSICHTSMASSNAHMEN FÜR DEN ERELEKTRONISCHEN IMPULSSCHRAUBER
-
Halten Sie das Elektrowerkzeug an seinen isolierten Griffen fest, wenn Sie Arbeiten ausführen, bei denen die Befestigungsvorrichtung mit verdeckten Verdrahtungen in Kontakt kommen könnte. Wenn Befestigungsvorrichtungen mit einem "stromführenden" Draht in Kontakt kommen, könnten die metallischen Teile des Elektrowerkzeugs "unter Strom stehen" und die Bedienungsperson erhält dann einen elektrischen Schlag.
-
Ein portables Werkzeug zum Bohren sowie zum Anziehen und Lösen von Schrauben. Setzen Sie das Gerät nur für diese Zwecke ein.
-
Bei längerem Arbeiten Ohrstöpsel verwenden.
-
Es ist äußerst gefährlich, das Gerät nur mit einer Hand zu bedienen. Das Gerät ist beim Betrieb mit beiden Händen festzuhalten.
-
Nachdem das Schraubstück angebracht wurde, sollte ein wenig daran gezogen werden, um sicherzugehen, daß es festsitzt. Wenn das Schraubstück nicht richtig aufgesetzt wird, kann es sich während des Betriebs lösen, was Verletzungsgefahr bedeutet.
-
Das Schrubstück gemäß der anzuziehenden Schraube verwenden.
-
Sollte versucht werden, mit dem Werkzeug eine Schraube anzuziehen, wenn sich der Schlag-Schrauber in einem Winkel zur Schraube befindet, kann die Presskraft des Geräts nicht voll zur Geltung kommen; außerdem kann der Schraubenkopf beschädigt werden. Anziehen, wenn sich das Werkzeug mit der Schraube auf einer Linie befindet.
-
Die Batterie immer bei einer Temperatur von 0 – 40°C laden. Laden bei einer Temperatur die niedriger als 0°C is twird gefährliche Überladung verursachen. Die Batterie kann nicht bei einer Temperatur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.
-
Das Ladegerät nicht fortlaufend laden.
Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.
-
Keine Fremdkörper durch das Anschlußloch der Batterie eindringen lassen.
-
Niemals die Batterie und das Ladegerät auseinandernehmen.
-
Niemals die Batterie kurzschließen.
Kurzschluß der Batterie verursacht eine zu große Stromzufuhr und Überhitzung, wodurch Durchbrennen oder Schaden beider Batterie ensteht.
-
Die Batterie nicht ins Feuer werfen. Sie könnte dabei explodieren.
-
Bringen Sie die Batterie zum Geschäft, wo Sie ihn gekauft haben sobald die Lebensdauer der Batterie abrinnent. Die erschöpfte Batterie nicht wegwerfen.
-
Benutzung verbrauchter Batterie beschädigt den Auflader.
-
Vergewissern Sie sich vor dem Bohren in Wände, Böden und Decken, dass sich keine versteckten Kabel, Rohrleitungen und ähnliche Gefährdungen unter der Oberfläche befinden.
WARNUNG ZUM LITHIUM-IONEN-AKKU
Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet.
In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.
- Wenn die verbleibende Akkuleistung nicht mehr ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.
- Wenn das Werkzeug überlastet ist, kann es zum Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.
- Kommt es während des Betriebs zu einer Erhitzung der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden.
WARNUNG
Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.
- Stellen Sie sicher, dass sich Späne und Staub nicht auf der Batterie ansammeln.
○Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen.
○Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen.
○Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen.
○Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist. - Achten Sie darauf, dass die Batterie nicht durch einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.
- Beschädigte oder verformte Batterien dürfen nicht weiter verwendet werden.
- Achten Sie auf den richtigen Anschluss der Pole.
- Schließen Sie die Batterie nicht direkt an elektrische Ausgänge oder Zigarettenanzünder im Auto an.
- Verwenden Sie die Batterie nur für den angegebenen Zweck.
- Falls die Batterie nach Verstreichen der angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.
- Vermeiden Sie hohe Temperaturen und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.
-
Wenn Sie ein Leck oder Rußgeruch feststellen, vermeiden Sie jeglichen Kontakt mit Feuerstellen.
-
Vermeiden Sie eine Verwendung an Orten, an denen starke statische Elektrizität erzeugt wird.
- Werden ein Leck, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufladens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung.
VORSICHT
- Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.
- Wenn die ausgelaufene Flüssigkeit auf Haut oder Kleidung trifft, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.
- Beim Auftreten von Rost, Rußgeruch, Erwärmung, Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück.
WARNUNG
Wenn ein elektrischer Fremdkörper an die Anschlüsse des Lithium-Ionen-Akkus gelangt, kann es zu einem Kurzschluss und der Gefahr eines Feuers kommen. Beachten Sie folgende Vorsichtsmaßnahmen bei der Aufbewahrung des Akkus.
○Legen Sie keine elektrisch leitenden Späne, Nägel, Stahldraht, Kupferdraht oder anderen Draht in den Aufbewahrungskoffer.
○Setzen Sie den Akku entweder in das Gerät ein oder lagern Sie ihn, um Kurzschlüsse zu vermeiden, indem Sie ihn in die Batterieabdeckung hineindrücken, bis die Belüftungslöcher verdeckt sind. (Siehe Abb. 1)
STANDARDZUBEHÖR

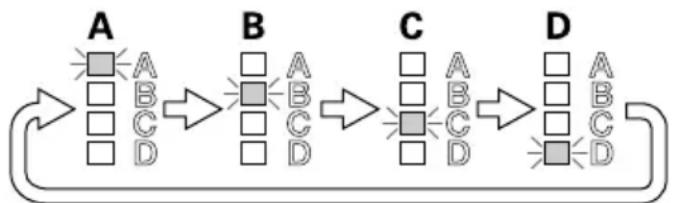

Obwohl das Gerät 20 Betriebsmodi enthält, können über den Modusauswahlschalter nur bis zu vier von diesen ausgewählt werden.
Ab Werk wurden vier Modi, die für herkömmliche Einsatzzwecke geeignet sind, als Standardbetriebsmodi eingestellt. Mit einem optionalen Kommunikationsadapter können Sie Ihre gewünschten Betriebsmodi frei wählen. Einzelheiten finden Sie unter "Modusauswahl und Umschreibfunktionen" auf Seite 21.
ELEKTRO-WERKZEUG
| Modell WM10DBL | ||||
| Akkutyp BCL1015 BCL1030M | ||||
| Kapazität*1 | Elektronischer Impulsbetrieb | Holzschraube | 3,8 × 50 mm | |
| Schraubenbolzenbetrieb | Üblicher Bolzen | M4 - M8 | ||
| Hochfester Gewindebolzen | M4 - M6 | |||
| Selbstbohrender Kleine Schraubenbetrieb Bohrschraube | 5 | |||
| Bohrbetrieb Bohren in | Bohren in Holz 12 | |||
| Stahl 5 | ||||
| Mörtelbohrung 6 | ||||
| Elektronikkupplungsbetrieb *2 | Kleine Schraube | M6 | ||
| Spanndrehkraft (Maximum)[bei 20 °C, voll geladen] | Elektronischer Impulsbetrieb 19 N·m | {194 kgf·cm} | ||
| Schraubenbolzenbetrieb[Festspannungsdauer: 3 sec.] | 20 N·m {204 kgf·cm}[Festziehen von hochfestem M8-Gewindebolzen(Härtegrad 12,9) Sechskantadapter verwendet] | |||
| Selbstbohrender Schraubenbetrieb 14 | N·m {143 kgf·cm} | |||
| Bohrbetrieb 1,6 N·m {16 kgf·cm} 2,5 | N·m {25 kgf·cm} | |||
| Elektronikkupplungsbetrieb *2 10-punktkupplung, 1 - 6 N·m {10 - 61 kgf·cm} | ||||
| Randform Schlüsselweite 6,35 ; zur Bitaufnahme geformt | ||||
| Motortyp Gleichstrommotor | ||||
| Leerlaufdrehzahl[bei 20 °C, voll geladen] | Elektronischer Impulsbetrieb | 0 - 2200 min ^-1 | ||
| Schraubenbolzenbetrieb | 0 - 1300 min ^-1 | |||
| Selbstbohrender Schraubenbetrieb | 0 - 2200 min ^-1 | |||
| Bohrbetrieb | 0 - 2200 min ^-1 | |||
| Elektronikkupplungsbetrieb *2 | 0 - 1140 min ^-1 | |||
| Schlagzahl[bei 20 °C, voll geladen] | Elektronischer Impulsbetrieb | 0 - 1090 min ^-1 | ||
| Schraubenbolzenbetrieb | 0 - 1030 min ^-1 | |||
| Selbstbohrender Schraubenbetrieb | 0 - 1090 min ^-1 | |||
| Wiederaufladbare Batterie | BCL1015: Li-ion 10,8 V(1,5 Ah 3 zellen) | BCL1030M: Li-ion 10,8 V(3,0 Ah 6 zellen) | ||
| AbmessungenGesamtlänge × Höhe × Mittelhöhe | 139 mm × 216 mm × 29 mm(BCL1015 montiert) | 139 mm × 233 mm × 29 mm(BCL1030M montiert) | ||
| Gewicht | 1,0 kg (BCL1015 montiert) | 1,2 kg (BCL1030M montiert) | ||
| LED-Leuchte Weiße LED | ||||
*1: Die Geräteleistung des BCL1015 ist bei einem Hochlastbetrieb geringer als die des BCL1030M, da beide Geräte zwar dieselbe Akkuspannung nutzen, jedoch über eine unterschiedliche interne Struktur verfügen.
*2: Der elektronische Kupplung ist kein werkseitiger Standardbetriebsmodus.
LADEGERÄT
| Model | UC10SL2 / UC10SFL |
| Ladespannung | 10,8 V |
| Gewicht | 0,35 kg |
STANDARDZUBEHÖR
Zusätzlich zum Hauptgerät (1) sind im Lieferumfang auch die in der untenstehenden Tabelle aufgeführten Zubehörteile enthalten.
| WM10DBL(2LCSK) | 1Ladegerät (UC10SL2 oder UC10SFL) ... 12Batterie (BCL1015) ...... 23Plastikgehäuse ...... 14Batterieabdeckung ...... 1 |
| WM10DBL(2LMSK) | 1Ladegerät (UC10SL2 oder UC10SFL) ... 12Batterie (BCL1030M) ...... 23Plastikgehäuse ...... 14Batterieabdeckung ...... 1 |
| WM10DBL(NN) | Ladegerät, Batterie, Plastikgehäuse und Batterieabdeckung sind im Lieferumfang nicht enthalten. |
Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.
SONDERZUBEHÖR (Separat zu beziehen)
1. Plusschrauber
| Schrauber Nr. Code-Nr. | |
| Nr. 2 992671 | |
| Nr. 3 992672 | |
| Bezeichnung | Eingravierte Zeichen | L | B | Code-Nr. |
| 5 mm Sechskantmuffe 8 | 65 8 996177 | |||
| 6 mm Sechskantmuffe 10 | 65 10 985329 | |||
| 5/16" Sechskantmuffe 12 | 65 12 996178 | |||
| 8 mm Sechskantmuffe 13 | 65 13 996179 |


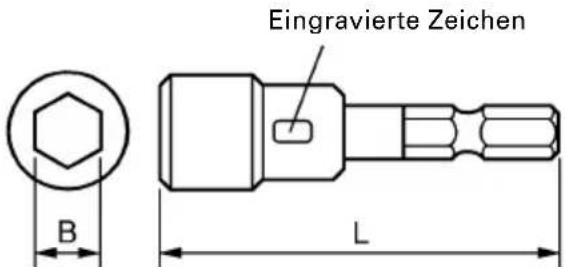

Eingravierte Zeichen B L3. Bohrfutteradaptersatz: Code-Nr. 321823
Auf dem Markt erhältliche Bohrköpfe verwenden.
Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.
ANWENDUNG
○Einschrauben und Entfernung von kleinen Schrauben, Maschinenschrauben, Holzschrauben, Schneidschrauben, etc.
○Bohren von verschiedenen Hölzern.
○Bohren von verschiedenen Metallen.
HERAUSNEHMEN/EINSETZEN DER BATTERIE
1. Herausnehmen der Batterie
Den Handgriff festhalten und die Batterieverriegelungen drücken, um die Batterie herauszunehmen (siehe Abb. 1 und 2).
ACHTUNG:
Die Kontakte des Batterie niemals kurzschließen.
2. Einsetzen des Batterie
Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (siehe Abb. 2).
LADEN
Vor Gebrauch des elektronischen Impulsschraubers den Akku wie folgt laden.
1. Den Netzstecker des Ladegerätes in eine Steckdose einstecken.
Beim Anschluss des Ladegeräts an eine Netzsteckdose blinkt die Kontrolllampe rot auf (in Sekundenabständen).
2. Eine Batterie in das Ladegerät einlegen.
Den Batterie sicher in das Ladegerät stecken, bis er den Boden des Ladegerätes berührt (vgl. Abb. 3).
3. Laden
Beim Einlegen einer Batterie in das Ladegerät leuchtet die Kontrolllampe kontinuierlich rot auf.
Wenn die Batterie voll aufgeladen ist, blinkt die Kontrolllampe in rot (in Sekundenabständen). (Seihe Tafel 1)
(1) Anzeige der Kontrolllampe
Die Anzeigen der Kontrolllampe leuchten gemäß den Beschreibungen in Tafel 1 auf, entsprechend dem Zustand des verwendeten Ladegeräts oder der Akkubatterie.
Tafel 1
| Anzeigen der Kontrolllampe | ||||
| Kontrollampe (rot) | Vor dem Laden | Blinkt | Leuchtet für 0,5 Sekunden. Erlöscht für 0,5 Sekunden. (Aus für 0,5 Sekunden) | |
| Beim Laden | Leuchtet | Leuchtet kontinuierlich | ||
| Laden durchgeführt | Blinkt | Leuchtet für 0,5 Sekunden. Erlöscht für 0,5 Sekunden. (Aus für 0,5 Sekunden) | ||
| Wegen Überhitzung angehalten | Blinkt | Leuchtet für 1 Sekunden. Erlöscht für 0,5 Sekunden. (Aus für 0,5 Sekunden) | Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen der Akkus gestartet). | |
| Laden unmöglich | Flackert | Leuchtet für 0,1 Sekunden. Loscht für 0,1 Sekunden. (Aus für 0,1 Sekunden) | Betriebsstörung in der batterie oder im Ladegerät | |
(2) Über die Temperatur der Akkubatterie Die Temperaturen für Akkus sind in Tafel 2 gezeigt. Erhitzte Batterien vor dem Laden abkühlen lassen.
Tafel 2 Aufladebereiche für Batterie
| Akkubatterien | Temperaturen, bei denen die Batterie geladen werden kann |
| BCL1015, BCL1030M 0°C – 50°C | |
(3) Über die Aufladezeit Je nach Kombination von Ladegerät und Batterien wird die Aufladezeit wie in Tafel 3 gezeigt.
Tafel 3 Aufladezeit (bei 20°C)
| Batterie\Ladegerät | UC10SL2 UC10SFL |
| BCL1015 Etwa. 30 min. Etwa. 40 min. | |
| BCL1030M Etwa. 60 min. Etwa. 80 min. |
HINWEIS
Die Aufladezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.
- Den Netzstecker des Ladegeräts aus der Steckdose ziehen.
- Das Ladegerät festhalten und die Batterie herausziehen.
HINWEIS
Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zu nehmen und sie aufzubewahren.
Zur Leistung von neuen Batterien
Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Ladegerät der Batterien wieder hergestellt.
Verlängerung der Lebensdauer von Batterien
(1) Die Batterien aufladen, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufladen. Eine Batterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauernimmt ab. Die Batterie etwas stehen lassen und erst aufladen, wenn sie sich abgekühlt hat.
ACHTUNG
○Wenn die Akkubatterie geladen wird, während sie aufgrund längerer Einwirkung von direktem Sonnenlicht erhitzt wurde, oder wenn sie soeben verwendet wurde, leuchtet die Steuerleuchte des Ladegeräts 1 Sekunde und erlischt dann für 0,5 Sekunden (leuchtet 0,5 Sekunden nicht). In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufladen beginnen.
○Wenn die Kontrollampe in schneller Folge flackert (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batterieanschluss des Ladegeräts sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahrscheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen.
○Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, daß die im UC10SL2 / UC10SFL zum Laden eingelegte Batterie herausgenimmen wird, warten Sie mindestens 3 Sekunden, bevor Sie die Batterie zum Fortsetzen des Aufladens einlegen. Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, daß sie nicht richtig geladen wird.
VOR INBETRIEBNAHME
1. Vorbereitung und Kontrolle des Arbeitsbereichs
Darauf achten, daß der Arbeitsplatz den im Vorsichtsmaßnahmen-Abschnitt erläuterten Bedingungen entspricht.
2. Prüfen der Batterie
Nachsehen, ob die Batterie sicher und fest sitzt. Eine locker eingesetzte Batterie kann herausfallen und stellt somit eine Gefahr dar.
3. Anbringung des Schraubstücks
○Dreherspitze
Beim Anbringen des Schraubstücks immer den folgenden Anweisungen folgen. (Abb. 4)
(1) Die Führungsmuffe zurückziehen.
(2) Das Schraubstück in die Sechskantöffnung der Schabotte einsetzen.
(3) Die Führungsmuffe loslassen, so daß sie in ihre herkömmliche Position zurückkehren kann.
ACHTUNG:
Sollte die Führungsmuffe nicht in ihre herkömmliche Position zurückkehren, ist das Schraubstück nicht ordnungsgemäß eingesetzt.
○Bohrbit
- Ein Bohrgerät mit sechskantigem Schaft kann direkt auf das Werkzeug aufgesetzt werden.
- Zur Anbringung eines Bohrgeräts ohne sechskantigen Schaft benötigen Sie einen Bohrfutteradaptersatz, der separat verkauft wird.
(1) Setzen Sie das Bohrbit in das Bohrfutter ein.
(2) Fixieren Sie das Bohrbit mit dem Bohrfutterschlüssel, ziehen Sie das Bohrfutter der Reihe nach über die drei Öffnungen an. (Abb. 5)
- Verwenden Sie einen Eisenbohrer, um ein Loch für eine Holzschraube vorzubohren oder ein 10 mm Loch oder kleiner zu bohren.
(1) Setzen Sie das Bohrbit in das Bohrfutter ein.
(2) Fixieren Sie das Bohrbit mit dem Bohrfutterschlüssel, ziehen Sie das Bohrfutter der Reihe nach über die drei Öffnungen an. (Abb. 5)
VERWENDUNG
Verlängerung der Lebensdauer von Batterien
○Die Batterien aufladen, bevor sie völlig erschöpft sind.
Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufladen.
Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden.
1. Moduswechsel und Umschreibfunktionen
Der Betriebsmodus wird bei jeder Betätigung des Modusauswahlschalters an der Unterseite des Gerätes gewechselt.
Wählen Sie einen geeigneten Betriebsmodus entsprechend Ihrem Einsatz (Abb. 6).
Diese Modusauswahl kann erst nach Installation des Ladegerätes am Gehäuse und bei Betätigung des Schalters gewechselt werden.
(1) Standardeinstellung des Betriebsmodus
Die folgenden vier Modi sind als Standardbetriebsmodi des Gerätes eingestellt.
| Symbol | Betriebsmodus Anwendungsbeispiel | |
| A | Elektronischer Impuls "3" | Holzschrauben festziehen |
| B | Gewindebolzen "Kontinuierlich" | Gewindebolzen festziehen |
| C | Selbstbohrende Selbstbohrende Schrauben Schraube "2" festziehen | |
| D Bohren Bohren | ||
HINWEIS:
○Das in einem tatsächlichen Anziehbetriebsmodus erzielte Anziehdrehmoment kann je nach Schraube oder Druckstück variieren.
Versuchen Sie zur Überprüfung des geeigneten Anziehdrehmoments, einige Schrauben festzuziehen.
○Verwenden Sie zum Festziehen von Schrauben den Schraubenmodus.
○Ein Moduswechsel ist möglich, wenn Sie den Modusschalter mit aktiviertem Schalter betätigen. Denken Sie daran, der Schalter zu deaktivieren, bevor Sie den Moduswechsel durchführen.
(2) Integrierte Betriebsmodi und Modusumschreibfunktion dieses Produktes
Das Gerät beinhaltet insgesamt 20 Betriebsmodi. Die Einstellung jedes Modus wird nachstehend beschrieben.
Sie können mit Hilfe eines optionalen Kommunikationsadapters bis zu vier Betriebsmodi auswählen. Auch ist es möglich, die Anzahl an umschaltbaren Modi auf einen oder zwei zu beschränken bzw. alle vier Modi auf denselben Betriebsmodus einzustellen.
Liste der integrierten Betriebsmodi meint den Standardbetriebsmodus.
| Nr. | Betriebsart | Maximales Drehmoment | Leerlaufdrehzahl | Schlagzahl Anwendung | |||
| 1 | Elektronischer Impulsbetrieb | 1 | 13N·m {133 kgf·cm} | 0 -1300 min ^-1 | 1090 min ^-1 | Anzug von Holzschrauben | Anzug von Schrauben kürzer als 32 mm |
| 2 | 2 | 19N·m {194 kgf·cm} | 0 -2200 min ^-1 | 1050 min ^-1 | Anzug von 32 – 50 mm Schrauben | ||
| 3 | 3 | Anzug von 50 mm Schrauben | |||||
| 4 | Schraubenbolzen-betrieb *1 | 1 | 10N·m {102 kgf·cm} | 0 -770 min ^-1 | 1030 min ^-1 | Anzug von Schraubenbolzen | Herkömmlicher Gewindebolzen: M4 – M8 |
| 5 | 2 | 15N·m {153 kgf·cm} | 0 -1040 min ^-1 | ||||
| 6 | 3 | 20N·m {204 kgf·cm} | 0 -1300 min ^-1 | Hochfester Gewindebolzen: M4 – M6 | |||
| 7 | Kontinuierlich | 20N·m {204 kgf·cm} | |||||
| 8 | Selbstbohrender Schraubenbetrieb*2 | 1 | 3,5 N·m {36 kgf·cm} | 0 -2200 min ^-1 | 1090 min ^-1 | Anzug von selbstbohrenden Schrauben | 3,5 |
| 9 | 2 | 14N·m {143 kgf·cm} | 4 – 5 | ||||
| 10 | Bohrbetrieb *3 | — | 1,6 N·m {16 kgf·cm}2,5 N·m {25 kgf·cm} | 0 -2200 min ^-1 | — | Bohrung Holz 12, Metall 5, Mörtel 6 | |
| 11 | Elektronikkupplungs-betrieb *4 | 1 | 1N·m {10 kgf·cm} | 0 -250 min ^-1 | Maschinenschraube festziehen | – M6 | |
| 12 | 2 | 1,4 N·m {14 kgf·cm} | 0 -350 min ^-1 | ||||
| 13 | 3 | 1,8 N·m {18 kgf·cm} | 0 -450 min ^-1 | ||||
| 14 | 4 | 2,3 N·m {23 kgf·cm} | 0 -550 min ^-1 | Schneidschraube festziehen | |||
| 15 | 5 | 2,8 N·m {29 kgf·cm} | 0 -650 min ^-1 | ||||
| 16 | 6 | 3,3 N·m {34 kgf·cm} | 0 -750 min ^-1 | Gipskartonplatte befestigen | |||
| 17 | 7 | 3,9 N·m {40 kgf·cm} | 0 -850 min ^-1 | ||||
| 18 | 8 | 4,6 N·m {47 kgf·cm} | 0 -950 min ^-1 | ||||
| 19 | 9 | 5,3 N·m {54 kgf·cm} | 0 -1040 min ^-1 | ||||
| 20 | 6N·m {61 kgf·cm} | 0 -1140 min ^-1 | |||||
Das maximale Drehmoment in der Liste ist auf das eingestellte maximale Drehmoment eingestellt, das in einem ausgewählten Betriebsmodus durch das Gerät selbst erzeugt wird.
Das in einem tatsächlichen Anziehbetrieb erzielte Anziehdrehmoment kann je nach Schraube oder Druckstück variieren. Daher ist es erforderlich, einige Schrauben zur Überprüfung festzuziehen.
*1: Die Gewindebolzenmodi 1, 2 und 3 müssen zur Verbesserung der Genauigkeit des Anziehdrehmoments zehnmal angeschlagen werden.
*2: Stellen Sie vor der Befestigung einer dünnen Platte mit einer selbstbohrenden Schraube sicher, dass die Dicke der Platte für den Schraubendurchmesser geeignet ist.
*3: Bei der Installation von BCL1015: 1,6 N·m {16 kgf·cm}, Bei der Installation von BCL1030M: 2,5 N·m {25 kgf·cm}
*4: Mit den elektronischen Kupplungsmodi 4 – 10 kann das Werkzeug kurz entgegengesetzte Rotationen ausführen, wenn die Last steigt; dies reduziert die Gefahr, dass der Schraubenkopf beschädigt wird.
Das Werkzeug beginnt mit einer langsamen Rotationsgeschwindigkeit und zieht die Schraube sanft an.
Der Motor stoppt die Rotation automatisch, wenn das Drehmoment den voreingestellten Wer erreicht; dies reduziert die Gefahr eines übermäßigen Anziehens.
Es wird kein Kupplungsgeräusch wie bei mechanischen Vorgängen erzeugt.
Sie können die umschaltbaren Betriebsmodi mit der entsprechenden Software ändern, indem Sie den Kommunikationsadapter zwischen Werkzeug und PC anschließen.
2. Merkmale des elektronischen Impulsschraubers
Anders als wie bei herkömmlichen Schlagschraubern erzeugt der elektronische Impulsschrauber die Schlagkraft durch wiederholtes Drehen des Motors in normalen und gegenläufigen Richtungen.
Dieser Mechanismus sorgt für einen ruhigeren Betrieb.
Folgende Merkmale sind bei einem herkömmlichen Schlagschrauber zwar ungewöhnlich, jedoch keine Zeichen einer Betriebsstörung.
○Das Werkzeug erhitzt sich bei fortlaufendem Schraubenanzug.
Zum Schutz des Motors und der elektronischen Teile, die den Motorbetrieb steuern, ist dieses Werkzeug mit einer Temperaturschutzschaltung ausgestattet.
Je nach Schraube und zu verschraubendem Werkstück könnte der Schlagbetrieb früh einsetzen. Da sich die Temperatur des Motors und der elektronischen Teile aufgrund des Schlagbetriebs erhöht, könnte die Temperaturschutzschaltung vorzeitig aktiviert werden.
In "1. Fortlaufender Betrieb" auf Seite 24 finden Sie Anweisungen zur Erholung von einem Betriebsstopp, der von der Temperaturschutzschaltung ausgelöst wurde.
Zudem steuert der elektronische Impulsschrauber konsequent die Motordrehung, um einen optimalen Betrieb in jeder Betriebsart zu erzielen.
Aufgrund dessen können während des Betriebs folgende Fälle auftreten.

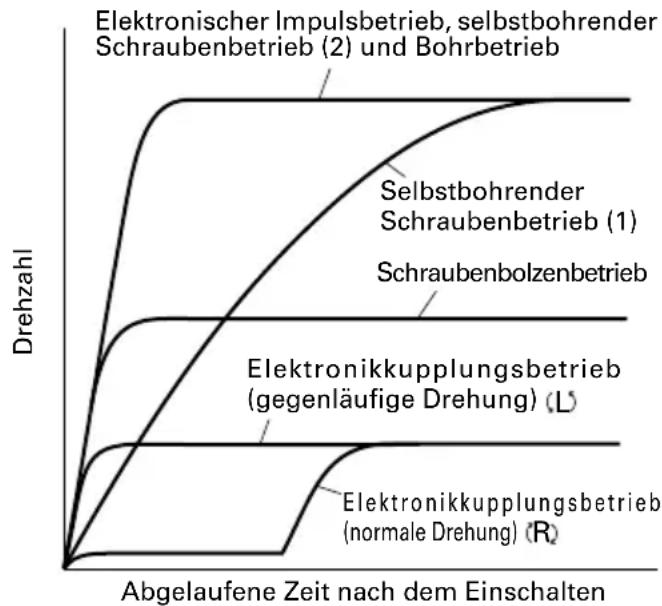

○Das Verhalten beim Betriebsstart hängt von der Betriebsart ab.
Im selbstbohrenden Schraubenbetrieb (1) erhöht sich allmählich die Drehzahl.
Der elektronikkupplungsbetrieb (normale Drehung) dreht den Motor nach dem Start über eine bestimmte Zeit hinweg mit einer sehr niedrigen Drehzahl und erhöht sie dann.
Andererseits hält der elektronikkupplungsbetrieb (gegenläufige Drehung) die voreingestellte Drehzahl gleich nach dem Start ein.
○Das Werkzeug setzt sich nach dem Schlagbetrieb eventuell nicht auf den Ausgangszustand zurück.
Wird das Bit oder die Nuss bei gezogenem Schalter von der Schraube oder dem Schraubenbolzen abgezogen, könnte das Werkzeug sich weiterhin im Schlagbetrieb befinden.
Um zum Ausgangszustand zurückzukehren, schalten Sie den Schrauber aus und beginnen Sie mit dem nächsten Betriebsvorgang.
○Die Motordrehzahl verringert sich auch bei niedriger Restenergie des Akkus nicht.
Da dieses Werkzeug mit konstanter Drehzahl arbeitet, ändert sich diese auch bei niedriger Restenergie des Akkus kaum. Dadurch können Nutzer dieses Werkzeugs solange effizient damit arbeiten, bis der Akku leer ist. Allerdings lässt sich die Restenergie schlecht von der Drehzahl ablesen und das Werkzeug könnte während der Arbeit plötzlich stoppen.
○Das Werkzeug stoppt automatisch, wenn die elektronische Kupplung angesteuert wird.
Schrauben lassen sich geräuscharm ohne Kupplungsgeräusch anziehen, das vom mechanischen Typ erzeugt wird.
Das Werkzeug stoppt automatisch, wenn die Kupplung angesteuert wird. Wenn Sie mit dem Werkzeug weiter arbeiten, schalten Sie den Schalter einmal aus und wieder ein. Setzt sich das Werkzeug auch ohne Last nicht in Betrieb, ist die Restladung des Akkus sehr niedrig. Laden Sie den Akku in diesem Fall sofort wieder auf.
3. Die Drehrichtung nachprüfen
Die Bohrerspitze dreht sich nach rechts (von der Hinterseite gesehen), wenn auf die R-Seite der Drucktaste gedrückt wird.
Auf die L-Seite der Drucktaste drücken, um die Bohrerspitze nach links zu drehen. (Siehe Abb. 7) (Die Zeichen L) und R sind auf dem Körper markiert.)
ACHTUNG:
Der Druckschalter kann nicht umgeschaltet werden, während das Werkzeug läuft. Halten Sie das Werkzeug zum Umschalten an und drücken Sie dann auf den Druckschalter.
4. Schalterbetätigung
○Wenn der Auslöser gedrückt wird, dreht sich das Werkzeug. Wenn der Auslöser losgelassen wird, wird das Werkzeug angehalten.
○Die Drehgeschwindigkeit des Bohrers kann durch Verändern des Durchziehbetrags des Auslösers geregelt werden. Die Geschwindigkeit ist niedrig, wenn der Auslöser nur gering gedrückt wird und nimmt zu, wenn er stärker gedrückt wird.
5. Verwendung des Lichts
Ziehen Sie den Auslöseschalter, damit die Lampe leuchtet. Solange der Auslöseschalter gezogen ist, leuchtet die Lampe. Wenn Sie den Auslöseschalter loslassen, erlischt das Licht. (Abb. 8)
VORSICHT:
Niemals direkt in das Licht blicken! Wird das Auge kontinuierlich den Lichts-trahlen ausgesetzt, kann es zu Augenverletzungen kommen.
6. Anziehen und Lösen von Schrauben
Das der Schraube entsprechende Schraubstück aufsetzen, das Schraubstück in den Schlitzen der Schraube abgleichen, und anziehen. Das Werkzeu nur soweit drücken, dass das Schraubstück gut in den Schlitzen der Schraube sitzt.
ACHTUNG:
Ein zu langes Anschrauben mit dem Werkzeug zieht die Schraube zu stark an; die Schraube kann so schnell brechen. Sollte versucht werden, mit dem Werkzeug eine Schraube anzuziehen, wenn sich das Werkzeug in einem Winkel zur Schraube befindet, kann die Preßkraft des Geräts nicht voll zur Geltung kommen; außerdem kann der Schraubenkopf beschädigt werden. Anziehen, wenn sich das Werkzeug mit der Schraube auf einer Linie befindet.
○Verwenden Sie den Steckschlüssel, der in den Kreuzschlitz des Schraubenkopfes passt.
Achten Sie unbedingt auf die Verwendung des passenden Steckschlüssels zum Anziehen der selbstbohrende Schraube, da bei einem ungeeigneten Steckschlüssel die Schrauben kippen können.
7. Arbeitsleistung mit einer Ladung
Die folgende Tabelle zeigt die ungefähre Arbeitsleistung, die sich mit einer Aufladung erreichen lässt.
(Die Angaben können je nach Stärke und Festigkeit der Werkstücke, Umgebungstemperatur, elektrischen Eigenschaften und ähnlichen Gegebenheiten etwas abweichen.)
| Betriebsart Einsatz | Batterie | BCL1015 BCL1030M | |||
| Elektronischer Impulsbetrieb [3] | Anziehen von Holzschrauben | 3,8 × 50 | Lauan | Etwa. 300 | Etwa. 700 |
| Schraubenbolzenbetrieb [3] | Anzug von Schraubenbolzen | M8 × 30 | S10C | Etwa. 100 | Etwa. 240 |
| Selbstbohrender Schraubenbetrieb [2] | Anzug von selbstbohrenden Schrauben | 4 × 16 | C-Kanal t2,3 +SPCC t1,6 | Etwa. 120 | Etwa. 280 |
| Bohrbetrieb | Bohren in Holz | 12 | Amerikanische pine t18 | Etwa. 220 | Etwa. 510 |
| Bohren in Stahl | 5 | SPCC t1,6 | Etwa. 95 | Etwa. 220 | |
| Elektronikkupplungsbetrieb | Anziehen von Maschinenschrauben | M6 × 12 S10C | Etwa. 1670 | Etwa. 3900 | |
INFO ZUR BATTERIE BCL1030M
1. Anzeige der Akkukapazität
Abb. 9-a Beim Aufladen, während der Pause
Abb. 9-b Bei Verwendung des Werkzeuges
( ■ : Leuchtet, □ : Erlischt, ■ : Blinkt, (alle 2 Sekunden), ■ : Blinkt schnell (alle 0,5 Sekunden))
(1) Beim Aufladen (Abb. 10)
Die Anzeiglämpchen blinken und zeigen den Ladestatus an.
(2) Während einer Pause (Abb. 11)
Die Anzeiglämpchen blinken ständig und zeigen die verbleibende Akkukapazität an.
(3) Während der Verwendung des Werkzeugs (Abb. 12) Wenn Sie den Schalter des kabellosen Werkzeuges aktivieren, leuchten die Anzeiglämpchen auf und zeigen die verbleibende Akkukapazität an. Etwa drei Sekunden nach dem Loslassen des Schalters beginnen die Anzeiglämpchen zu blinken.
2. Schutzfunktion
Im folgenden Fall 1 und 2 kann der Motor des kabellosen Werkzeuges während des Betriebs stoppen (die Anzeiglämpchen sind ausgeschaltet); dies weist jedoch nicht auf einen Fehler hin, sondern wird durch die Aktivierung der Schutzfunktion verursacht.
(1) Der Motor stoppt, wenn die verbleibende Akkukapazität gering ist (Akkuspannung auf 6 V gesunken). In diesem Fall laden Sie den Akku schnellstmöglich auf.
(2) Der Motor stoppt, wenn das kabellose Werkzeug überlastet ist. In diesem Fall lassen Sie den Schalter los und beseitigen die Ursache der Überlastung. Anschließend können Sie das Werkzeug weiter nutzen.
3. Problemanzeige (Abb. 13)
Wenn die Anzeiglämpchen schnell blinken (alle 0,5 Sekunden), deutet dies auf einen Akkufehler hin. Bitte bringen Sie den Akku zu dem Händler, bei dem Sie ihn erworben haben.
4. So erkennen Sie die Akkulebenszeit
Wenn die Laufzeit des Akkus sehr gering ist, nachdem er richtig aufgeladen wurde, deutet dies darauf hin, dass das Ende der Akkulebenszeit erreicht ist; wir empfehlen Ihnen, einen neuen Akku zu erwerben.
HINWEIS:
Wenn Sie das Gerät längere Zeit nicht benutzt, kann sich der Akku entladen; die Anzeiglämpchen leuchten oder blinken zur Anzeige der verbleibenden Leistung. Die Anzeiglämpchen leuchten erneut auf oder blinken einmal, wenn der Akku aufgeladen ist.
Hinweise zur Verlängerung der Akkulebenszeit
(1) Laden Sie den Akku auf, bevor er vollständig entladen ist. Wenn Sie den Eindruck haben, dass die Leistung des Gerätes nachlässt, beenden Sie die Benutzung und laden den Akku auf.
Falls Sie das Gerät weiterhin nutzen und sich der Akku vollständig entlädt, beschädigt dies den Akku und reduziert seine Laufzeit.
(2) Vermeiden Sie ein Aufladen des Akkus bei hohen Temperaturen.
Der Akku ist direkt nach der Benutzung des Gerätes heiß. Falls Sie den Akku zu schnell nach der Benutzung aufladen, verziehen sich die chemischen Substanzen im Inneren des Akkus; dadurch verkürzt sich seine Laufzeit. Lassen Sie den Akku eine Weile ruhen und abkühlen, bevor Sie ihn aufladen.
* Falls Sie irgendwelche Fragen bezüglich dieses Produktes haben, wenden Sie sich bitte an einen autorisierten Kundendienstmitarbeiter in Ihrer Nähe.
VORSICHTSMASSREGELN ZUR VERWENDUNG
1. Fortlaufender Betrieb
Bei ununterbrochenem Schlagbetrieb könnte sich die Temperaturschutzschaltung vorzeitig aktivieren. (Siehe "2. Merkmale des elektronischen Impulsschraubers" auf Seite 22.)
Wird das Werkzeug aufgrund aktivierter Temperaturschutzschaltung angehalten, zeigt die LED-Leuchte durch Blinken eine Überhitzung des Werkzeugs an. Die LED-Leuchte schaltet sich nach ca. 30 Sekunden automatisch aus.
Lassen Sie das Werkzeug bei fortlaufendem Betrieb etwa 15 Minuten lang ruhen, während Sie den wiederaufladbaren Akku austauschen.
HINWEIS:
○Wird das Werkzeug aufgrund aktivierter Temperaturschutzschaltung angehalten, geben Sie dem Werkzeug genügend Zeit zum Abkühlen. Hat sich das Werkzeug abgekühlt, ist es wieder einsatzbereit.
○Ein unzureichend abgekühltes Werkzeug lässt sich nicht einschalten, wenn Sie den Schalter betätigen. Beim Einschalten blinkt die LED-Leuchte. Warten Sie bitte, bis sich das Werkzeug ausreichend abgekühlt hat.
○Während des fortlaufenden Betriebs dürfen Sie nicht mit der Werkzeugnase in Kontakt kommen. Sie ist jetzt stark erhitzt.
- Vorsichtsmaßregeln für den Geschwindigkeits- regler Dieser Schalter hat eine eingebaute elektronische Schaltung, die die Drehgeschwindigkeit stufenlos variiert. Entsprechend können Teile der elektronischen Schaltung überhitzt und beschädigt werden, wenn der Drücker nur leicht gezogen wird (niedrige Drehzahl) und der Motor gestoppt ist, während kontinuierlich Schrauben eingedreht werden.
3. Festhalten des Werkzeugs und Ausüben von Druckkraft
Halten Sie das Werkzeug unbedingt mit beiden Händen fest und setzen Sie es geradlinig auf eine Schraube oder einen Schraubenbolzen.
Das Werkzeug braucht nicht übermäßig stark gegen ein Werkstück gedrückt zu werden.
Achten Sie darauf, das Werkzeug keiner übermäßigen Druck-/Hebelkraft auszusetzen. Es könnte dabei beschädigt werden.
WARTUNG UND INSPEKTION
1. Nachprüfen des Werkzeuges
Da ein stumpfes Werkzeug die Leistung vermindern wird und eventuell ein schlechtes Funktionieren des Motors verursachen wird, das Werkzeug schärfen oder es wechseln sobald Verschleiß sichtbar wird.
2. Inspektion der Befestigungsschrauben
Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, daß sie richtig angezogen sind. Wenn sich eine der Schrauben lokkert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erhblicher Gefahr führen.
3. Wartung des Motors:
Die Motorwicklung ist das "Herz" des Elektrowerkzeugs.
Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.
4. Außenreinigung
Wenn das Werkzeug schmutzig ist, es mit einem weichen und trockenen Tuch abwischen oder mit einem mit Seifenwasser benetzten Tuch. Kein Chlorsolvent, Benzin oder Farbsolvent verwenden da sie plastisches Material schmelzen.
5. Lagern
Das Werkzeug an einen Ort wegräumen wo die Temperatur unter 40°C ist und außer Reichweite von Kindern.
HINWEIS
Vergewissern Sie sich, dass die Batterie nach einer längeren Lagerung (3 Monate oder mehr) voll aufgeladen ist. Eine Batterie mit geringerer Kapazität könnte sich nach längerer Lagerung eventuell nicht mehr aufladen lassen.
6. Liste der Wartungsteile
ACHTUNG:
Reparatur, Modifikation und Inspektion von HiKOKI-Elektrowerkzeugen müssen durch ein autorisiertes HiKOKI-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten HiKOKI-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird.
Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.
MODIFIKATIONEN:
HiKOKI-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen.
Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden.
Wichtiger Hinweis zu den Batterien für Akku-Geräte von HiKOKI
Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzung von Zellen oder anderen innen gelegenen Teilen).
GARANTIE
Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicecenter.
HINWEIS:
Aufgrund des ständigen Forschungs und Entwicklungsprogramms von HiKOKI sind Änderungen der hierin gemachten technischen Angaben vorbehalten.
Information über Betriebslärm und Vibration
Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.
Gemessener A-gewichteter Schallpegel: 83 dB (A)
Gemessener A-gewichteter Schalldruck: 72 dB (A)
Messunsicherheit KpA: 3 dB (A)
Bei der Arbeit immer einen Ohrenschutz tragen.
Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.
Bei Befestigung der Halterung die Maximalkapazität des Werkzeugs beachten:
Messunsicherheit K = 1,5 m/s²
Die angegebenen Gesamtvibrationswerte wurden entsprechend einem standardisierten Testverfahren gemessen und können dazu verwendet werden, Werkzeuge miteinander zu vergleichen.
Außerdem können sie zur vorbereitenden Expositionseinschätzung verwendet werden.
WARNUNG
○Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.
○Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES
AVERTISSEMENT
| Boor Nr. Code Nr. | |
| Nr. 2 992671 | |
| Nr. 3 992672 | |
| Naam onderdeel | Ingegraveerde nummers | L | B | Code Nr. |
| 5 mm Zeshoekige bus 8 | 65 8 996177 | |||
| 6 mm Zeshoekige bus 10 | 65 10 985329 | |||
| 5/16" Zeshoekige bus 12 | 65 12 996178 | |||
| 8 mm Zeshoekige bus 13 | 65 13 996179 |
Hikoki Power Tools Deutschland GmbH
Hikoki Power Tools Österreich GmbH
IndustrieZentrum NÖ –Süd, Straße 7, Obj. 58/A6 2355
Wiener Neudorf, Austria
Tel: +43 2236 64673/5
Fax: +43 2236 63373
URL: http://www.hikoki-powertools.at
