BEDIENUNGSANLEITUNG C9U3 HiKOKI

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz senken bei angemessenem Einsatz das Verletzungsrisiko. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off -) Position befi ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff . f) Tragen Sie geeignete Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden. h) Lassen Sie es nicht zu, dass die durch häufi gen Gebrauch von Werkzeugen erworbene Vertrautheit Sie nachlässig macht und Sie die Sicherheitsrichtlinien für das Werkzeug ignorieren. Eine unvorsichtige Handlung kann in Sekundenbruchteilen zu schweren Verletzungen führen.

4) Einsatz und Pfl ege von Elektrowerkzeugen

a) Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. ALLGEMEINE

SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben. Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entfl ammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Anschlusskabel von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko. e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. (Übersetzung der Original-Gebrauchsanweisung) 000BookC9U3.indb7000BookC9U3.indb7 2018/06/119:30:342018/06/119:30:348 Deutsch Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Ziehen Sie den Stecker der Stromversorgung ab und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, falls abnehmbar, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Wartung von Elektrowerkzeugen und Zubehör. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häufi g hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Handgriff e und Greiffl ächen trocken, sauber und frei von Öl und Fett. Rutschige Handgriff e und Greiffl ächen lassen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen zu.

a) Lassen Sie Elektrowerkzeuge durch qualifi zierte Fachkräfte und nur unter Einsatz passender Originalersatzteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR ALLE

SÄGEN Schneidvorgänge

GEFAHR: Halten Sie Ihre Hände vom Arbeitsbereich und dem Blatt fern. Ihre zweite Hand befi ndet sich am Nebengriff oder am Motorgehäuse. Wenn Sie die Säge mit beiden Händen halten, können Sie sich nicht in die Finger schneiden. b) Greifen Sie nicht unter das Werkstück. Die Schutzabdeckung kann Sie nicht vor dem Teil des Sägeblattes schützen, der sich unter dem Werkstück befi ndet. c) Passen Sie die Schnitttiefe der Stärke des Werkstücks an. Unterhalb des Werkstückes sollte weniger als ein ganzer Sägezahn sichtbar sein. d) Halten Sie das Werkstück während des Sägens niemals mit den Händen oder über die Beine gelegt. Befestigen Sie das Werkstück auf einer stabilen Unterlage. Es ist wichtig, das Werkstück richtig zu stützen, damit es nicht zu Körperkontakt, Festfressen des Sägeblattes oder Kontrollverlust kommt. e) Halten Sie das Elektrowerkzeug an den isolierten Griff fl ächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Leitungen oder sein eigenes Netzkabel berühren kann. Der Kontakt mit stromführenden Leitungen setzt auch freiliegende Metallteile des Elektrowerkzeugs unter Strom und könnte für den Bediener zu einem Stromschlag führen. f) Benutzen Sie beim Trennen (Längsschnitt) grundsätzlich einen Parallel- oder Linealanschlag. Dies verbessert die Schnittpräzision und erschwert ein Festfressen des Sägeblattes. g) Benutzen Sie grundsätzlich Sägeblätter der richtigen Bohrungsgröße und -form (Rund- oder Diamantform). Sägeblätter, die nicht exakt zur Sägeblattaufnahme der Säge passen, laufen nicht zentriert und können außer Kontrolle geraten. h) Benutzen Sie niemals beschädigte oder unpassende Sägeblatt-Unterlegscheiben oder -Schrauben. Die Sägeblatt-Unterlegscheiben und -Schrauben wurden speziell für Ihre Säge entwickelt – für beste Leistung und höchste Betriebssicherheit. Ursachen für Rückschlag und diesbezügliche Warnungen - der Rückschlag ist eine plötzliche Reaktion auf ein verklemmtes, blockiertes oder falsch ausgerichtetes Sägeblatt und führt zum unkontrollierten Springen der Säge aus dem Werkstück zum Bediener hin; - wenn sich das Blatt in der enger werdenden Schnittfuge verklemmt oder blockiert, wird die Drehbewegung des Blattes verhindert und das Gerät durch die Motorkraft urplötzlich Richtung Bediener geschleudert; - wenn sich das Blatt innerhalb der Schnittfuge verbiegt oder falsch ausrichtet, können sich die Zähne am rückwärtigen Teil des Sägeblattes in die Holzoberfl äche graben und das Blatt zum Bediener hin aus der Schnittfuge springen lassen. Ein Rückschlag ist das Ergebnis missbräuchlicher Nutzung der Säge und/oder falscher Bedienschritte oder ungeeigneter Arbeitsbedingungen – und kann durch geeignete Schutzmaßnahmen (wie nachstehend) verhindert werden. 000BookC9U3.indb8000BookC9U3.indb8 2018/06/119:30:342018/06/119:30:349 Deutsch a) Halten Sie die Säge mit beiden Händen fest gepackt und halten Sie Ihre Arme so, dass sie einem möglichen Rückschlag entgegenwirken. Stellen Sie sich so hin, dass sich Ihr Körper seitlich hinter dem Sägeblatt befi ndet, nicht jedoch direkt dahinter. Durch den Rückschlag kann die Säge nach hinten springen; die Rückschlagkräfte lassen sich vom Bediener aber in den Griff bekommen, wenn die richtigen Vorsichtsmaßnahmen getroff en werden. b) Wenn sich das Blatt festfressen sollte oder Sie die Schneidarbeit aus sonstigen Gründen unterbrechen sollten, schalten Sie die Säge ab und bewegen sie nicht mehr, bis das Blatt vollständig stillsteht. Versuchen Sie niemals, das Sägeblatt aus dem Werkstück zu lösen oder die Säge nach hinten zu ziehen, während sich das Sägeblatt dreht – dies kann zum Rückschlag führen. Überprüfen Sie die Ursache des Festfressens und treff en Sie entsprechende Gegenmaßnahmen. c) Wenn Sie die Säge erneut starten, während sich das Blatt bereits im Werkstück befi ndet, zentrieren Sie das Blatt in der Schnittfuge, so dass die Sägezähne nicht im Material stecken. Wenn das Sägeblatt festgefressen ist, kann es sich beim Anlauf der Säge nach oben arbeiten oder aus dem Werkstück springen. d) Unterlegen Sie große Platten, um ein Verklemmen des Blattes und Rückschlag zu vermeiden. Große Werkstücke neigen dazu, unter ihrem Eigengewicht nachzugeben. An beiden Seiten des Werkstückes müssen Aufl agen angebracht werden – nahe der Schnittlinie und an den Kanten des Werkstückes. e) Benutzen Sie keine stumpfen oder beschädigten Sägeblätter. Stumpfe oder unsachgemäß eingesetzte Sägeblätter erzeugen eine enge Schnittfuge und übermäßige Reibung, führen zum Festfressen des Blattes und zum Rückschlag. f) Die Arretierungshebel für Schnitttiefe und Gehrung müssen straff und sicher angezogen sein, ehe Sie den Schnitt ausführen. Falls sich die Sägeblatteinstellung während des Schnitts verschiebt, kann sich das Blatt festfressen und Rückschlag eintreten. g) Gehen Sie beim Schneiden in Wände oder andere Blindbereiche mit besonderer Vorsicht vor. Das vordringende Sägeblatt kann in Objekte eindringen, die einen Rückschlag verursachen. Funktionsweise der unteren Schutzabdeckung a) Prüfen Sie vor jedem Gebrauch, ob die untere Schutzabdeckung richtig schließt. Benutzen Sie die Säge nicht, wenn sich die untere Schutzabdeckung nicht frei bewegen lässt und sich nicht verzögerungsfrei schließt. Klemmen oder binden Sie die untere Schutzabdeckung niemals in geöff neter Position fest. Falls die Säge aus Versehen fallen gelassen wird, kann sich die untere Schutzabdeckung verbiegen. Ziehen Sie die untere Schutzabdeckung mit dem vorgesehenen Handgriff zurück und überzeugen Sie sich, dass sie sich frei bewegen lässt und in sämtlichen Schnittwinkeln und -tiefen nicht das Sägeblatt berührt.

Überprüfen Sie die einwandfreie Funktion der unteren Schutzabdeckungsfeder. Falls Schutzabdeckung und Feder nicht einwandfrei arbeiten sollten, müssen diese vor Arbeitsbeginn instandgesetzt werden. Die untere Schutzabdeckung kann schwergängig werden, wenn Teile beschädigt sind, sich Gummiablagerungen oder sonstige Rückstände angesammelt haben. c) Die untere Abdeckung lässt sich von Hand zurückziehen. Dies darf nur für spezielle Schnitte wie Einstechschnitte und Schifterschnitte geschehen. Heben Sie die untere Schutzabdeckung am zurückgehenden Handgriff an. Sobald das Sägeblatt in das Werkstück eindringt, muss die Schutzabdeckung wieder losgelassen werden. Bei allen anderen Sägearbeiten sollte die untere Schutzabdeckung automatisch betätigt werden. d) Achten Sie immer darauf, dass die untere Schutzabdeckung das Sägeblatt umgibt, ehe Sie die Säge auf der Werkbank oder dem Boden absetzen. Ein ungeschütztes, laufendes Sägeblatt löst eine Rückwärtsbewegung der Säge aus und zerschneidet alles, was sich im Weg befi ndet. Beachten Sie die Zeit vom Abschalten bis zum Stillstand des Sägeblattes. Spaltkeilfunktion a) Benutzen Sie das richtige Sägeblatt für den Spaltkeil. Damit der Spaltkeil funktionieren kann, muss das Sägeblatt dünner als der Spaltkeil sein und die Schnittbreite des Sägeblatts muss breiter als die Stärke des Spaltkeils sein. b) Stellen Sie den Spaltkeil wie in der Anleitung beschrieben ein. Falsche Abstände und Ausrichtungen können die Rückschlagverhinderung durch den Spaltkeil außer Kraft setzen. c) Verwenden Sie den Spaltkeil grundsätzlich; außer bei Eintauchschnitten. Der Spaltkeil muss nach einem Tauchschnitt ersetzt werden. Der Spaltkeil stört beim Tauchschnitt und kann Rückschlag erzeugen. d) Damit der Spaltkeil funktioniert, muss er am Werkstück anliegen. Bei Kurzschnitten kann der Spaltkeil Rückschläge nicht verhindern. e) Nehmen Sie die Säge nicht in Betrieb, wenn der Spaltkeil verbogen ist. Selbst geringe Abweichungen können das ordnungsgemäße und ausreichend schnelle Schließen von Schutzeinrichtungen verhindern. ZUSÄTZLICHE SICHERHEITSHINWEISE

1. Verwenden Sie ausschließlich Sägeblätter mit dem auf

dem Gerät angegebenen Durchmesser.

2. Verwenden Sie keine Schleifscheiben.

3. Verwenden Sie keine verbogenen oder gerissenen

4. Verwenden Sie keine Sägeblätter aus Schnellarbeitsstahl.

5. Verwenden Sie keine Sägeblätter, die nicht den in dieser

Anweisung aufgeführten Kriterien entsprechen.

6. Stoppen Sie die Sägeblätter nicht durch seitlichen Druck

7. Halten Sie die Sägeblätter immer scharf.

8. Stellen Sie sicher, dass sich die untere Schutzabdeckung

reibungslos und frei bewegen lässt.

9. Benutzen Sie die Kreissäge niemals mit in off ener

Position fi xierter unterer Schutzabdeckung.

10. Stellen Sie stets sicher, dass der Rückzugmechanismus

des Schutzsystems ordnungsgemäß funktioniert.

11. Die Sägblätter müssen dünner sein als der Spaltkeil

und die Breite des Schnittes, der Kerbschnitt (mit eingesetzten Zähnen) muß größer sein als die Stärke des Spaltkeils.

12. Betätigen Sie die Kreissäge nie mit schrägstehendem

oder seitlich stehendem Sägeblatt.

13. Achten Sie Immer darauf, dass das Werkstück keine

Fremdkörper wie Nägel enthält. 000BookC9U3.indb9000BookC9U3.indb9 2018/06/119:30:342018/06/119:30:3410 Deutsch

14. Der Spaltkeil soll immer verwendet werden,

ausgenommen wenn in die Mitte des Werkstücks gesenkt wird.

15. Ziehen Sie den Stecker des Netzkabels aus der

Steckdose, bevor Sie Einstellungen, Pfl ege- oder Wartungsarbeiten durchführen.

16. Beim Modell C9BU3 geben Sie auf den Rückschlag

beim Abbremsen acht. Das Modell C9BU3 verfügt über eine elektrische Bremse, die beim Loslassen des Schalters eingreift. Da beim Auslösen der Bremse ein Rückschlag entsteht, achten Sie darauf, das Gehäuse gut festzuhalten.

17. Beim Ausschalten kann es manchmal durch das

Abbremsen zum Auftreten von Funken kommen, da das Modell C9BU3 eine elektrische Bremse verwendet. Dies ist jedoch keine Fehlfunktion des Gerätes.

18. Falls die Bremswirkung beim Modell C9BU3 nachlässt,

tauschen Sie die Kohlebürsten gegen neuwertige aus.

19. Prüfen Sie, dass die zu verwendende Netzspannung der

Angabe auf dem Typenschild entspricht.

20. Bevor das Werkzeug mit der Steckdose verbunden wird,

überzeugen Sie sich davon, dass der Netzschalter sich in der Stellung AUS befi ndet. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf “EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlich ist.

21. Verwenden Sie, wenn der Arbeitsbereich nicht in der

Nähe des Netzanschlusses liegt, ein Verlängerungskabel ausreichenden Querschnitts und ausreichender Nennleistung. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

22. Da das Sägeblatt über die Unterkante des Schnittholzes

hinausragt, wird das Schnittholz beim Schneiden auf eine Werkbank gelegt. Wenn ein Holzklotz als Untergestell verwendet wird, ist ein ebener Untergrund zu wählen, damit dieser fest liegt. Ein nicht stabiles Untergestell ist gefährlich. (Abb. 1) Um mögliche Unfälle zu vermeiden, ist immer darauf zu achten, dass der nach dem Schneiden verbleibende Teil des geschnittenen Holzes gut verankert ist oder in Position gehalten wird.

Es besteht große Gefahr, wenn dieser Griff nicht wieder fest angezogen wird. Ziehen Sie ihn immer fest an. (Abb. 3)

24. Eine gelöste Flügelschraube stellt eine erhebliche

Gefahrenquelle dar. Ziehen Sie sie immer fest an. (Abb. 5)

25. Machen Sie sich vor jeder Schneidtätigkeit mit dem zu

schneidenden Material vertraut. Falls das zu schneidende Material voraussichtlich schädliche oder giftige Stäube freisetzt, achten Sie in jedem Fall darauf, den Staubbeutel oder ein geeignetes Staubabsaugsystem ordnungsgemäß an den Staubauslass anzuschließen. Tragen Sie am besten eine Staubschutzmaske, wenn vorhanden. ○ Warten Sie, bevor Sie mit dem Sägen beginnen, bis das Sägeblatt seine volle Umdrehungsgeschwindigkeit erreicht hat. ○ Sollte das Sägeblatt während der Arbeit anhalten oder ungewöhnliche Geräusche von sich geben, schalten Sie das Gerät sofort AUS (OFF). ○ Achten Sie immer darauf, dass das Netzkabel nicht in die Nähe des rotierenden Sägeblattes gerät. ○ Der Einsatz der Kreissäge mit nach oben oder zur Seite weisendem Sägeblatt ist sehr gefährlich. Vermeiden Sie derartige ungewöhnliche Arbeiten. ○ Tragen Sie beim Schneiden von Werkstücken grundsätzlich eine Schutzbrille. ○ Wenn Sie mit der Arbeit fertig sind, ziehen Sie immer den Netzstecker.

26. Vergewissern Sie sich nach dem Anbringen des neuen

Sägeblattes, dass der Sperrhebel in die vorgeschriebene Position gestellt ist.

27. Verwenden Sie das Werkzeug nicht nur als Gebläse.

28. Überprüfen Sie das Kabel auf Einkerbungen und Kratzer.

29. Überprüfen Sie das Äußere und stellen Sie sicher, dass

keine Schäden vorliegen.

30. Verwenden Sie ein Sägeblatt mit einer angezeigten

Drehgeschwindigkeit, die gleich oder höher als die Drehgeschwindigkeit des Werkzeugs ist.

31. Verwenden Sie ein Sägeblatt, das für das jeweilige

unterschiedliche Schneidmaterial geeignet ist.

32. Bei Verwendung des mitgelieferten Seitengriff s, stellen

Sie sicher, dass die Schrauben fest angezogen sind, bevor Sie anfangen zu arbeiten. SYMBOLE WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. C9U3 / C9BU3 : Kreissäge Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern. Tragen Sie immer einen Augenschutz. Tragen Sie immer einen Gehörschutz. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/ EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Nennspannung Schnitttiefe

• Gewicht (ohne Kabel) Einschalten ON Ausschalten OFF Ziehen Sie den Hauptstecker aus der elektrischen Steckdose ab. Gebläse Unzulässige Handlung Werkzeug der Klasse II 000BookC9U3.indb10000BookC9U3.indb10 2018/06/119:30:342018/06/119:30:3411 Deutsch Bremse STANDARDZUBEHÖR Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung das nachfolgend aufgelistete Zubehör. ○ Sägeblatt (Durchmesser 235 mm) (am Werkzeug befestigt) p. 1
• ○ Sechskantschlüssel (am Werkzeug befestigt) p. 1
• ○ Parallelanschlag p. 1
• ○ Flügelschraube p. 1
• ○ Verschlussfeder p. 1
• ○ Hebel (kurz) p. 1
• ○ Staubsammler p. 1
• ○ Seitlicher Griff Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. ANWENDUNG Schneiden verschiedener Holzarten. TECHNISCHE DATEN Die technischen Daten dieses Geräts sind in der Tabelle auf Seite 133 aufgelistet. HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten. p. 1

Aktion Abbildung Seite Anbringen des Seitengriff s2

Einstellen der Schnitttiefe 3

Einstellen des Spaltkeils 4

Einstellen des Schrägwinkels 5

Einstellen des Parallelanschlags 6

Einstellen des Führungsstücks 7

Betätigen des Schalters*

Ausbauen des Sägeblatts 10

Sägen (Verwenden Sie das Werkzeug nicht nur als Gebläse.)

Verwendung des Kabelhalters 12

Einbauen des Sägeblatts*

Anbringen des Staubfangsatzes 14

Einstellen der Rechtwinkligkeit zwischen Aufl age und Sägeblatt

Auswahl von Zubehör ―

*1 Überzeugen Sie sich vor Beginn der Arbeiten davon, dass der Schalter das Werkzeug richtig EIN- und AUS- schaltet. Überzeugen Sie sich davon, dass das Sägeblatt stoppt, wenn der Schalter auf AUS gestellt wird. Dabei muss das Werkzeug mit der Steckdose verbunden sein. *2 Nutzbarer Sägeblattdurchmesser: 235 mm Gehäusestärke: bis zu 1,6 mm, Spitzenbreite: mindestens 1,9 mm Spaltkeildicke: 1,8 mm

WARTUNG UND INSPEKTION

1. Inspektion des Sägeblatts

Da die Benutzung eines stumpfen Sägeblatts die Effi zienz mindern und möglicherweise zu Fehlfunktionen des Motors führen kann, muss das Sägeblatt geschärft oder ersetzt werden, sobald eine Abnutzung bemerkt wird.

2. Inspektion der Befestigungsschrauben

Inspizieren Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte sich eine der Schrauben lockern, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.

3. Inspektion der Kohlebürsten: (Abb. 16)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Da übermäßig abgenutzte Kohlebürsten Motorstörungen verursachen können, ersetzen Sie die Kohlebürsten durch neue mit der in der Abbildung aufgeführten Nummer ⓐ, wenn sie bis zur „Verschleißgrenze“ ⓑ oder in deren Nähe abgenutzt worden sind. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und sich in der Halterung frei bewegen können. VORSICHT ○ Beim Auswechseln der Kohlebürsten immer neue HiKOKI-Kohlebürsten mit der in der Zeichnung festgelegten Nummer verwenden. ○ Bei den Modell C9BU3 kann die Bremse ausfallen, wenn andere als die vorgeschriebenen Kohlebürsten verwendet werden. Falls die Bremswirkung nachlässt, tauschen Sie die Kohlebürsten gegen neuwertige aus.

4. Austausch einer Kohlebürste

Der Bürstendeckel wird mit einem Steckschlüssel abmontiert. Dann kann die Kohlebürste leicht entfernt werden.

5. Auswechseln des Netzkabels

Sollte das Stromkabel ausgetauscht werden müssen, muss das durch den Hersteller dieses Werkzeugs erfolgen, um ein Sicherheitsrisiko zu vermeiden.

6. Wartung des Motors

Die Wicklung des Motors ist ein wichtiger Teil dieses Werkzeugs. Vermeiden Sie die Beschädigung und achten Sie darauf, dass sie nicht in Kontakt mit Reinigungsöl oder Wasser gerät. Reinigen Sie nach 50 Stunden der Verwendung den Motor, indem Sie mit trockener Luft aus einer Druckluftpistole oder einem anderen Werkzeug in die Lüftungsöff nungen des Motorgehäuses blasen (Abb. 17). Staub oder eine Partikelansammlung im Motor kann zu einer Beschädigung führen.

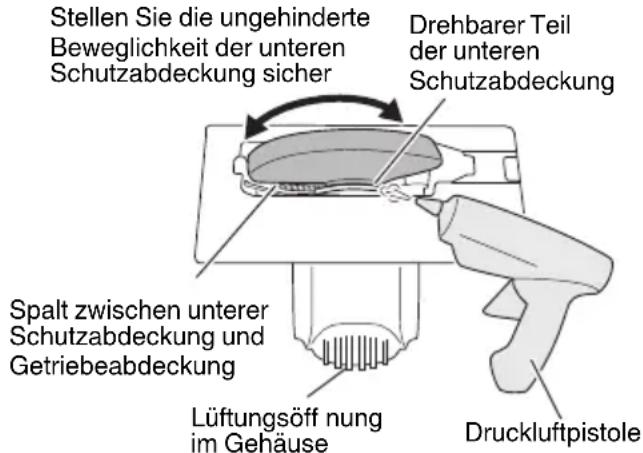

7. Überprüfung und Wartung der unteren

Schutzabdeckung Sorgen Sie immer dafür, dass sich die untere Schutzabdeckung ungehindert bewegen kann. Reparieren Sie die untere Schutzabdeckung sofort, wenn eine Fehlfunktion auftritt. Verwenden Sie für die Reinigung und Wartung eine Druckluftpistole oder ein anderes Werkzeug zum Freiblasen des Spalts zwischen der unteren Schutzabdeckung und der Getriebeabdeckung sowie des drehbaren Teils der unteren Schutzabdeckung mit trockener Luft (Abb. 17). Damit werden Späne und andere Partikel wirksam entfernt. 000BookC9U3.indb11000BookC9U3.indb11 2018/06/119:30:342018/06/119:30:3412 Deutsch Wenn sich Späne oder andere Partikel im Bereich der unteren Schutzabdeckung ansammeln, kann es zu Funktionsstörungen oder Schäden kommen. WARNUNG Um das Einatmen von Staub oder Augenreizungen zu verhindern, tragen Sie eine Schutzbrille und eine Staubmaske, wenn Sie mit einer Druckluftpistole oder einem anderen Werkzeug die untere Schutzabdeckung, die Lüftungsöff nungen oder andere Teile des Geräts reinigen. Stellen Sie die ungehinderte Beweglichkeit der unteren Schutzabdeckung sicher Drehbarer Teil der unteren Schutzabdeckung Lüftungsöff nung im Gehäuse Spalt zwischen unterer Schutzabdeckung und Getriebeabdeckung Druckluftpistole Abb. 17 VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung fi nden, an ein von HiKOKI autorisiertes Servicezentrum. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN62841 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 109 dB (A) Gemessener A-gewichteter Schalldruck: 96 dB (A) Messunsicherheit K: 3 dB (A). Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN62841. Sägen von Spanholz Vibrationsemissionswert

Messunsicherheit K = 1,5 m/s

Der angegebene Vibrationsgesamtwert wurde nach einer Standardtestmethode gemessen und kann zum Vergleich zwischen verschiedenen Werkzeugen dienen. Er kann auch für eine Vorbeurteilung der Aussetzung verwendet werden. WARNUNG ○ Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird. ○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten. 000BookC9U3.indb12000BookC9U3.indb12 2018/06/119:30:342018/06/119:30:3413 Français

EG-KONFORMITÄTSERKLÄRUNG
