KULLANIM KILAVUZU C9U3 HiKOKI

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nářadí s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení. UPOZORNĚNÍ ○ Vibrační emise během vlastního používání elektrického nářadí se může od deklarované celkové hodnoty lišit v závislosti na způsobu jeho použití. ○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním). POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 000BookC9U3.indb83000BookC9U3.indb83 2018/06/119:30:402018/06/119:30:4084 Türkçe b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır. c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarınızı ve elbisenizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir. h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atı l durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanması ndan kaynaklanmaktadır. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI DİKKAT Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıv ı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini art ırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. (Orijinal talimatların çevirisi) 000BookC9U3.indb84000BookC9U3.indb84 2018/06/119:30:412018/06/119:30:4185 Türkçe f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır. TÜM TESTERELER İÇİN GÜVENLİK TALİMATLARI Kesme işlemleri

TEHLİKE: Ellerinizi kesme alanından ve bıçaktan uzak tutun. Diğer elinizi yardımcı kol veya motor gövdesi üzerinde tutun. Testereyi her iki elinizle tutarsanız, bıçak ellerinizi kesemez. b) İş parçasının altına uzanmayın. Muhafaza, iş parçasının altında sizi bıçaktan koruyamaz. c) Kesme derinliğini iş parçasının kalınlığına göre ayarlayın. İş parçasının altından, bıçak dişlerinin bir tam dişten az kısmı görünmelidir. d) Kesim yaparken iş parçasını kesinlikle ellerinizle veya bacağınızın üzerinde tutmayın. İş parçasını dengeli bir platforma sabitleyin. Vücudunuzun tehlikeye maruz kalması, bıçak sıkışması veya kontrol kaybı riskini asgariye düşürmek için i

uygun şekilde desteklemeniz önemlidir. e) Kesici aletin gizli kablolarla veya kendi kablosuyla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun. “Aktif” bir telle temas, elektrikli aletin çıplak metal parçalarını “aktif” hale getirebilir ve kullanıcıya bir elektrik şoku verebilir. f) Yarma işlemi yaparken daima bir yarma perdesi veya düz kenar kılavuzu kullanın. Bu, kesme doğruluğunu artırır ve bıçak sıkışması olasılığını azaltır. g) Daima çark delikleri doğru boyut ve şekilde olan (yuvarlağa karşılık elmas) bıçaklar kullanın. Testerenin montaj donanımına uygun olmayan bıçaklar, merkezden sapmış bir şekilde çalı şarak kontrol kaybına neden olacaktır. h) Kesinlikle hasar görmüş veya yanlış bıçak rondelaları veya cıvata kullanmayın. Bıçak rondelaları ve cıvata, ideal çalışma performansı ve güvenliği için testerenize özel şekilde tasarlanmıştır. Geri tepme nedenleri ve ilgili uyarılar - geri tepme, sıkışan, tutulan veya yanlış hizalanan bir testere bıçağına karşı ani bir tepki olup, kontrol edilemeyen testerenin yukarı doğru kalkmasına ve iş parçasından çıkarak operatöre yönelmesine neden olur; - bıçak sıkıştığında veya kapanan kertik tarafından sıkıca tutulduğunda, bıçak hareketi gecikir ve motor tepkisi üniteyi hızlıca geriye, operatöre doğru hareket ettirir; - eğer bıçak kesik içinde bükülür veya hizasını kaybederse, bıçağın arka kenarındaki dişler ağacın üst yüzeyine dalarak bıçağın kertiğin dışına çıkmasına ve geriye, operatöre doğru sıçramasına neden olabilir. Geri tepme, testerenin yanlış kullanılmasının ve/veya yanlış çalıştırma işlemlerinin veya koşullarının sonucu oluşur ve aşağıda belirtildiği gibi uygun önlemler alınarak engellenebilir. a) Testereyi her iki elinizle s ıkıca kavrayın ve kollarınızı geri tepme kuvvetlerine direnecek şekilde tutun. Vücudunuzu bıçağın bir kenarında, fakat bıçakla aynı doğrultuda tutun. Geri tepme testerenin geriye doğru sıçramasına neden olabilir; fakat eğer uygun önlemler alınırsa geri tepme kuvvetleri operatör tarafından kontrol edilebilir. b) Bıçak sıkıştığında veya herhangi bir nedenle bir kesme işlemine ara verdiğinizde, tetiği serbest bırakın ve bıçak tamamen duruncaya kadar testereyi malzeme içinde hareketsiz tutun. Bıçak hareket halindeyken kesinlikle testereyi malzemeden çıkarmaya çalışmayın veya geriye doğru çekmeyin; aksi halde geri tepme oluşabilir. Bıçağın sıkışma nedenini ara ştırın ve gidermek için gereken işlemi yapın. c) Testereyi iş parçası üzerinde tekrar çalıştırmaya başlarken, testere dişleri malzeme içinde kavramayacak şekilde testere bıçağını kertik içinde ortalayın. Eğer testere bıçağı sıkışırsa, testere yeniden çalıştırıldığında yukarı doğru hareket edebilir veya iş parçasından geri tepebilir. d) Bıçak sıkışması ve geri tepme riskini asgariye düşürmek için büyük levhaları destekleyin. Büyük levhalar kendi ağırlıkları altında bükülme eğilimi gösterirler. Destekler, her iki tarafta levhanın altına, kesme çizgisinin ve levha kenarının yakınına yerleştirilmelidir. e) Körelmiş veya hasar görmüş bıçakları kullanmayın. Bilenmemiş veya uygun şekilde ayarlanmamış bıçaklar dar kesikler üreterek aşırı sürtünmeye, bıçak sıkışmasına ve geri tepmeye neden olurlar. f) Kesim yapmadan önce, bıçak derinliği ve eğim ayarı kilitleme levyeleri sıkı ve emniyetli olmalıdır. Kesim sırasında bıçak ayarının kayması, sıkışmaya ve geri tepmeye neden olabilir. g) Mevcut duvarlarda veya başka kör alanlarda kesim yaparken çok dikkatli olun. Çıkıntı yapan b ıçak, geri tepmeye neden olabilecek nesneleri kesebilir. Alt muhafazanın işlevi a) Her kullanımdan önce alt muhafazanın doğru şekilde kapanıp kapanmadığını kontrol edin. Alt muhafaza serbestçe hareket etmiyor ve hemen kapanmıyorsa testereyi çalıştırmayın. Kesinlikle alt muhafazayı açık konuma ayarlamayın. Testere kazayla düşürülürse, alt muhafaza bükülebilir. Alt muhafazayı geri çekme koluyla kaldırın ve serbestçe hareket ettiğinden ve herhangi bir kesim açısında veya derinliğinde bıçağa veya başka herhangi bir parçaya dokunmadığından emin olun. b) Alt muhafaza yayının çalışmasını kontrol edin. Muhafaza ve yay uygun şekilde çalışmıyorsa, kullanımdan önce tamir edilmelidir. Hasar gören parçalar, yapışkan birikintiler veya döküntüler nedeniyle alt muhafaza a ğır çalışabilir. 000BookC9U3.indb85000BookC9U3.indb85 2018/06/119:30:412018/06/119:30:4186 Türkçe c) Alt muhafaza sadece “dalarak kesim” ve “bileşik kesim” gibi özel kesimler için manüel olarak geri çekilebilir. Tutamağı geri çekerek alt muhafazayı kaldırın ve bıçak malzemeye girer girmez alt muhafaza serbest bırakılmalıdır. Diğer tüm kesme işlemleri için, alt muhafaza otomatik olarak çalışmalıdır. d) Testereyi tezgaha veya yere koymadan önce daima alt muhafazanın bıçağı kapladığından emin olun. Korunmayan, hareketli bir bıçak, testerenin geriye doğru hareket ederek yolundaki her şeyi kesmesine neden olacaktır. Düğme serbest bırakıldıktan sonra bıçağın durması için geçen zamana dikkat edin. Yarma bıçak işlevi a) Yarma bıçak için uygun testere ağzı kullanın. Yarma bıçağın iş görmesi için, bıçak gövdesinin yarma bıçaktan daha ince olması ve testere ağzının yarma bıçağın kalınlığından daha geniş olması lazımdır. b) Bu kullanım kılavuzunda belirtildiği gibi yarma bıçağının ayarlanması. Yanlış aralık, pozisyon ve hizalama, yarma bıçağını n geri tepme önleminde etkisiz kalmasına neden olur. c) Dalarak kesme dışında her zaman yarma bıçağı kullanın. Yarma bıçağı, dalarak kesimden sonra değiştirilmelidir. Yarma bıçağı, dalarak kesim sırasında sorun yaratır ve geri tepmeye neden olabilir. d) Yarma bıçağının düzgün çalışması için işlenen parçaya direkt uygulanması gerekir. Kısa kesimler sırasında yarma bıçağı geri tepmeye karşı etkili değildir. e) Yarma bıçağı bükülmüşse testereyi çalıştırmayın. Sadece çok az bir eğiklik bile koruyucunun kapatma hızını yava şlatabilir.

İLAVE GÜVENLİK UYARILARI

1. Sadece makine üzerinde belirtilen bıçak çapını kullanın.

2. Başka herhangi bir taşlama çarkı kullanmayınız.

3. Deforme olmuş veya çatlamış testere bıçaklarını

4. Yüksek hız çeliğinden yapılmış testere bıçaklarını

5. Bu talimatlarda belirtilen özelliklere uymayan testere

bıçaklarını kullanmayın.

6. Testere bıçaklarını disk üzerinde yanal baskı uygulayarak

7. Testere bıçaklarını daima keskin tutun.

8. Alt muhafazanın düzgün ve serbestçe hareket ettiğinden

9. Yuvarlak testereyi hiçbir şekilde alt koruyucu açık

pozisyondayken kullanmayın.

10. Muhafaza sisteminin geri çekme mekanizmasını

n doğru şekilde çalıştığından emin olun.

11. Testere bıçağının gövdesi yarma bıçağı ve kesimin

genişliğinden ince veya kesim (diş takımlı) yarma bıçağının kalınlığından daha büyük olmalıdır.

12. Yuvarlak testereyi hiçbir şekilde testere bıçağı yukarıya

veya yana dönükken kullanmayın.

13. Malzemede çivi gibi yabancı maddeler bulunmadığından

14. Çalışılacak parçanın üzerine ortadan dalma işlemi

dışında, yarma bıçağı her zaman için kullanılmalıdır.

15. Herhangi bir ayar, tamir veya bak

ım işlemi yapmadan önce elektrik fi şini prizden çıkarın.

16. C9BU3 modeli için, frenleme mekanizması geri tepme

etkisi gösterebileceğinden dikkat edilmesi gerekir. C9BU3 modeli anahtar bırakıldığında çalışacak elektronik bir fren mekanizmasına sahiptir. Fren mekanizması çalıştığında bazı geri tepmeler olacağından aletin ana gövdesini sıkı tutuğunuzdan emin olun.

17. C9BU3 modeli, elektronik bir fren mekanizması

kullandığı için anahtar kapatıldığında frenleme işlemi sonucu bazen kılıcımlar çıkabilir. Fakat bu durum, alette bir sorun olduğu anlamına gelmez.

18. C9BU3 modeli için frenleme mekanizması etkisiz olmaya

başladığında, kömür fırçalarıni yenileriyle değiştirin.

Kullanılacak güç kaynağının, ürün isim plakası üzerinde belirtilen güç gerekliliklerine uygun olduğundan emin olun.

20. Aleti prize takmadan önce güç düğmesinin KAPALI

konumda olduğundan emin olun. Eğer güç düğmesi ON (AÇIK) konumda iken fi ş prize takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya enden olabilir.

21. Çalışma alanı güç kaynağından uzaksa, yeterli kalınlığa

ve anma kapasitesine sahip bir uzatma kablosu kullanın. Uzatma kablosu mümkün olduğu kadar kısa tutulmalıdır.

22. Testere bıçağı kereste alt yüzeyinin dışına çıkacağından,

kesim yaparken tezgahın üstüne bir kereste yerleştirin. Eğer tezgah olarak kare şekilli bir blok kullanılıyorsa, uygun şekilde dengelemek için düzgün bir zemin seçin. Dengesiz bir tezgah, tehlikeli çalışmaya neden olacaktır. (Şekil 1) Olası bir kazaya meydan vermemek için, daima kesme işleminden sonra kalan kereste parçası nın emniyetli şekilde sabitlenmesini veya yerinde tutulmasını sağlayın.

23. Topuz gevşek kalırsa çok tehlikeli bir durum yaratacaktır.

Daima iyice sıkın. (Şekil3)

24. Bu kelebek cıvatanın gevşek bırakılması çok tehlikelidir.

Daima iyice sıkın. (Şekil 5)

25. Kesme işleminden önce, keseceğiniz malzemeden

emin olun. Eğer kesilecek malzeme zararlı/toksik tozlar üretecekse, toz torbasının veya uygun toz çekme sisteminin toz çıkışına sıkıca bağlantığından emin olun. Ayrıca, mevcutsa toz maskesi kullanın. ○ Kesmeye başlamadan önce, testere bıçağının tam devir hızı nı kazandığını onaylayın. ○ Çalışma sırasında testere bıçağının durması veya anormal ses çıkarması halinde, derhal düğmeyi KAPATIN. ○ Elektrik kablosunun dönen testere bıçağına yaklaşmasını engellemeye dikkat edin. ○ Yuvarlak testerenin yukarı veya yana doğru bakan bıçakla kullanılması çok tehlikelidir. Bu tür olağan dışı uygulamalardan kaçınılmalıdır. ○ Malzemeleru keserken daima emniyet gözlüğü takın. ○ Bir işi bitirdiğinizde elektrik fi şini prizden çekin.

ı taktıktan sonra, kilit kolunun belirtilen konuma emniyetli şekilde sabitlendiğini onaylayın.

27. Aleti yalnızca üfl eyici işleviyle kullanmayın.

28. Kabloda çentik veya çizik olmadığını kontrol edin.

29. Dışını kontrol edin ve herhangi bir hasar olmadığından

30. Aletin dönüş hızına eşit veya daha yüksek bir gösterilen

dönüş hızına sahip bir testere bıçağı kullanın.

31. Her bir kesilen malzemeye uyan bir testere bıçağı kullanın.

32. Birlikte verilen yan kolu kullanırken, işe başlamadan önce

vidaların sıkıldığından emin olun. SEMBOLLER DİKKAT Aşağıda, bu makine için kullanılan semboller gösterilmiştir. Makineyi kullanmadan önce bu sembollerin ne anlama geldiğini öğrendiğinizden emin olun. C9U3 / C9BU3 : Daire testere Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. 000BookC9U3.indb86000BookC9U3.indb86 2018/06/119:30:412018/06/119:30:4187 Türkçe Daima koruyucu gözlük takın. Daima koruyucu kulaklık takın. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2002/96/ EC Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Anma gerilimi Kesme derinliği

• Ağırlık (kablosuz) AÇMA KAPAMA Elektrik fi şini prizden çıkarın Üfl eyici Yasaklanmış eylem Sınıf II alet Fren STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda aşağıda listelenen aksesuarlar yer alır. ○ Testere Bıçağı (Çap: 235 mm) (alete takılmış olarak) p. 1
• ○ Altıgen Çubuk anahtarı (alete takılmış olarak) p. 1
• ○ Kılavuz……………………………… ……… p. 1
• ○ Kelebek cıvata …………………………… p. 1
• ○ Kilit Yayı …………………………… p. 1
• ○ Kol (kısa tip) …….………………………… p. 1
• ○ Toz toplayıcı .…………………………… p. 1
• ○ Yan kol .…………………………… Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR Çeşitli ağaç türlerinin kesilmesi p. 1

Bu makinenin teknik özellikleri, sayfa 133’deki Tabloda listelenmiştir. NOT HiKOKI’nin sürekli araştırma ve geliştirme programı nedeniyle, burada belirtilen teknik özellikler önceden haber verilmeden değiştirilebilir.

MONTAJ VE ÇALIŞTIRMA

Işlem Şekil Sayfa Yan kolun takılması 2

Kesme derinliğinin ayarlanması 3

Yarma bıçağının ayarı 4

Eğim açısının ayarlanması 5

Kılavuzun ayarlanması 6

Kılavuz parçasının ayarı 7

Testere bıçağının sökülmesi 10

Kesim (Aleti yalnızca üfl eyici işleviyle kullanmayı n.)

Kablo tutucuyu kullanma 12

Testere Bıçağının Takılması*

Toz toplayıcı setinin takılması 14

Dikeyliği korumak için tabanın ve testere bıçağının ayarlanması.

Aksesuarların seçilmesi ―

*1 Çalışmaya başlamadan önce düğmenin doğru şekilde çalıştırılmasıyla aletin AÇILIP KAPANDIĞINDAN emin olun. Alet prize takılı iken, düğme KAPATILDIĞINDA testere bıçağının durduğundan emin olun. *2 Kullanılabilir testere bıçağı çapı: 235 mm Gövde kalınlığı: 1,6 mm’ye kadar, uç genişliği: en az 1,9 mm Yarma b ıçağı kalınlığı: 1,8 mm

1. Testere bıçağının muayene edilmesi

Körelmiş bir testere bıçağı kullanılması verimi azaltacağından ve olası motor arızasına neden olacağından, aşınma fark eder etmez testere bıçağını bileyin veya değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak muayene edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

3. Kömürlerin Kontrol Edilmesi (Şekil 16)

Motorda, sarf malzemesi olan karbon fırçalar kullanılır. Fazla aşınan bir karbon fırça motor arızasına neden olabileceğ inden, karbon fırçalar aşındığında veya “aşınma limiti” ⓑ ne yaklaştığında, şekilde görülen karbon fırça No ⓐ ile aynı numaraya sahip yenileriyle değiştirin. Ayrıca, karbon fırçaları daima temiz tutun ve fırça tutucuları içinde serbestçe kayabildiklerinden emin olun. UYARI ○ Kömür fırçalarını yenileriyle değiştirdiğinizde her zaman çizimde belirtilen numaralı orijinal HiKOKI kömür fırçalarını kullanın. ○ Model C9BU3ʼlerinde belirtilen kömür fırçaları dışındaki parçaların kullanılması halinde fren mekanizması çalışmayabilir. Frenleme etkisiz duruma geldiğ inde karbon kömürlerini yenileriyle değiştirin. 000BookC9U3.indb87000BookC9U3.indb87 2018/06/119:30:412018/06/119:30:4188 Türkçe

4. Kömürün Değiştirilmesi

Kömür kapaklarını düz uçlu bir tornavidayla çıkardıktan sonra kömürü kolaylıkla değiştirebilirsiniz.

5. Elektrik kablosunun değiştirilmesi

Eğer elektrik kablosunun değiştirilmesi gerekiyorsa, tehlikeli bir duruma meydan vermemek için bu işlem sadece üretici tarafından yapılmalıdır.

6. Motor birimi bakımı

Motor sargısı bu aletin önemli bir parçasıdır. Hasar vermekten ve temizleme yağı veya suyu ile temastan kaçının. 50 saatlik kullanımdan sonra, motor gövdesinin havalandırma deliklerine bir hava tabancası veya diğer bir araç ile kuru hava üfl eyerek motoru temizleyin (Şekil 17). Motorda toz veya parçacık birikmesi hasara neden olacaktır.

7. Alt muhafazanın kontrolü ve bakımı

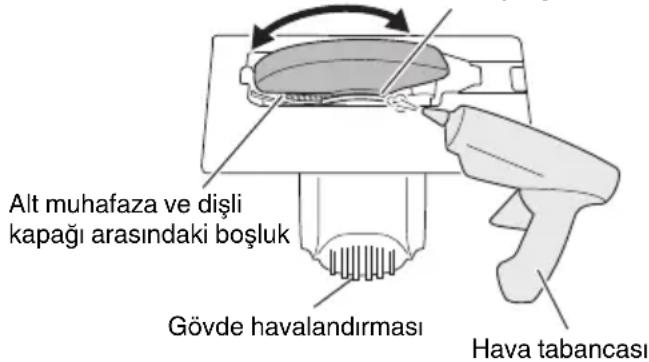

Alt muhafazanın her zaman kolayca hareket ettiğinden emin olun. Herhangi bir arıza durumunda, alt muhafazayı derhal tamir edin. Temizleme ve bakım için, alt muhafaza ile dişli kapağı arasındaki boşluğu ve alt muhafazanın dönme parçasını hava ile temizlemek için bir hava tabancası veya diğer bir alet kullanın. (Şekil 17). Bunu yapmak talaş ve diğer partiküllerin yayılmasını önlemeye yardımcı olur. Talaş veya diğer partiküllerin alt muhafaza civarında birikmesi arıza veya hasara neden olabilir. UYARI Tozun solunmasını veya göz iritasyonunu önlemek için alt muhafazayı, havalandırma deliklerini veya ürünün diğer parçalarını temizlemek için bir hava tabancası ya da başka bir alet kullanırken koruyucu güvenlik gözlükleri ve toz maskesi takın. Alt muhafazanın düzgün hareket etmesini sağlayın Alt muhafazanın dönme parçası Gövde havalandırması Alt muhafaza ve dişli kapağı arasındaki boşluk Hava tabancası Şekil 17 UYARI Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. GARANTİ HiKOKI Elektrikli Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli Aleti, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTI BELGESIYLE birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN62841’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 109 dB (A) Ölçülmüş A-ağırlıklı ses basıncı seviyesi: 96 dB (A) Belirsizlik K: 3 dB (A) Kulak koruyucu takın. EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Sunta kesme: Vibrasyon emisyon değeri

Belirsizlik K = 1,5 m/sn

Tip ve özel tanım koduyla *1) tanımlı Dairesel Testerenin direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. *1) C9U3 C353019S C353093M C9BU3 C353098S C353099M *2) 2006/42/EC, 2014/30/EU, 2011/65/EU *3) EN62841-1:2015 EN62841-2-5:2014 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008 EN61000-3-2:2014 EN61000-3-3:2013 *4) Representative offi ce in Europe Hikoki Power Tools Deutschland GmbH Siemensring 34, 47877 Willich, Germany Head offi ce in Japan Koki Holdings Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan
