NÁVOD K OBSLUZE C9U3 HiKOKI

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění. c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínač

může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích. f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem. h) Nedovolte, aby díky č astému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřínech a nezačali ignorovat zásady bezpečnosti pro tento přístroj. Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.

UPOZORNĚNÍ Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí. Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástr čka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku. (Překlad původního návodu) 000BookC9U3.indb79000BookC9U3.indb79 2018/06/119:30:402018/06/119:30:4080 Čeština e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím. f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím. h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny. Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

a) Opravy vašeho elektrického nářadí svěřte kvalifi kované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

NEBEZPEČÍ: Dodržujte bezpečnou vzdálenost rukou od místa řezání a pilového listu. Druhou rukou uchopte pomocné držadlo nebo plášť motoru. Pokud obě ruce drží pilu, nemůže dojít k jejich pořezání pilovým listem. b) Nesahejte pod zpracovávaný materiál. Ochranný kryt vás nemůže ochránit před pilovým listem pod zpracovávaným materiálem. c) Nastavte hloubku řezání podle tloušťky zpracovávaného materiálu. Pod zpracovávaným materiálem by neměl být viditelný celý zub pilového listu. d) Během řezání nikdy nedržte obráběný kus ve svých rukou nebo na noze. Zajistěte zpracovávaný materiál na stabilní podklad. Práci je nezbytné provádět náležitým způsobem, aby se minimalizovalo ohrožení osoby, ohýbání pilového listu nebo aby nedošlo ke ztrátě kontroly nad nářadím. e) Při práci, při které se řezné nářadí může dostat do styku se skrytým vedením nebo s vlastní šňůrou, držte elektrické nářadí pouze za izolované uchopovací plochy. Kontakt s vedením pod proudem může mít taktéž vliv na kovové části elektrického nářadí pod proudem a způsobit úraz elektrickým proudem. f) Při podélném řezání vždy používejte pravítko pro podélné řezání nebo vedení příměrného pravítka. Zvýší se tím přesnost řezání a sníží se tím pravděpodobnost ohnutí pilového listu. g) Vždy používejte pilové listy se správnou velikostí a tvarem (kosočtvercový nebo kruhový) upínacích otvorů. Pilové kotouče, které velikostí neodpovídají upínacímu mechanismu pily, budou mít výstředný chod a mohou způsobit ztrátu vlády nad nástrojem. h) Nikdy nepoužívejte poškozené nebo nesprávné podložky a šroub pilového listu. Podložky a šroub pilového listu byly speciálně konstruovány pro váš typ pily pro dosažení optimální výkonnosti a bezpečnosti práce. Příčiny zpětného rázu a příslušná varování - zpětný ráz je náhlá reakce na sevření, zaseknutí nebo vybočení pilového listu, která způsobí nekontrolované zvednutí pily ze zpracovávaného materiálu směrem k obsluze; - když je pilový list pevně sevřený nebo zaseknutý zavřením řezu, list uvázne a reakce motoru vrhne nářadí zpět směrem k obsluze; - pokud se pilový list v řezu zkroutí nebo vybočí, zuby hřbetu pilového listu se mohou zaříznout do horní plochy dřeva, což má za následek vysunutí pilového listu z řezu a jeho odskočení zpět směrem k obsluze. Zpětný ráz je důsledek chybného použití anebo nesprávných pracovních postup ů nebo podmínek a lze se ho vyvarovat vhodnými níže uvedenými preventivními opatřeními. a) Pilu vždy pevně držte oběma rukama a umístěte své paže tak, aby zachytily síly zpětného rázu. Poloha vašeho těla musí být na jedné, nebo na druhé straně pilového listu, nikoli podél pilového listu. Zpětný ráz může způsobit, že pila odskočí zpět, ale obsluha může kontrolovat síly zpětného rázu, pokud jsou učiněna náležitá preventivní patření. b) Když se pilový list ohýbá nebo když dojde z jakéhokoli důvodu k přerušení řezání, uvolněte vypínač a přidržte pilu bez pohybu v materiálu, dokud se pilový list zcela neuvede do klidu. Když je pilový list v pohybu, nikdy se nepokoušejte vytáhnout pilu ze součásti nebo zatáhnout pilu dozadu, protože může dojít ke zpětnému rázu. Zjistěte příčinu ohýbání pilového listu a proveďte nápravné opatření, aby se odstranila. c) Když pilu znovu spouštíte ve zpracovávaném materiálu, vystřeďte pilový list v řezu tak, aby zuby pily nebyly zaříznuté v materiálu. Pokud se pilový list zablokuje, může se vysunout ze zpracovávaného materiálu nebo může dojít ke zpětnému rázu listu, jakmile se pila znovu uvede do chodu.

Rozměrné desky podložte, aby se zmenšilo na nejnižší míru riziko sevření pilového listu a jeho zpětného rázu. Rozměrné desky mají tendenci se vlastní hmotností prohýbat. Podpěry je třeba umístit pod deskou na obou stranách v blízkosti řezání a v blízkosti hrany desky. e) Nepoužívejte otupené nebo poškozené pilové listy. V důsledku tupých nebo nesprávným způsobem nastavených pilových listů vzniká úzký řez, což je příčinou nadměrného tření, ohýbání pilového listu a zpětného rázu. f) Zajišťovací páky hloubky a zešikmení pilového listu musí být před zahájením řezání utažené a zajištěné. Pokud se nastavení pilového listu při řezání posune, může to způsobit ohnutí nebo zpětný ráz. g) Zvýšená opatrnost je potřebná při řezu do stěn nebo jiných nepřehledných míst. Vyčnívající pilový list se může zaříznout do předmětů a způsobit zpětný ráz. 000BookC9U3.indb80000BookC9U3.indb80 2018/06/119:30:402018/06/119:30:4081 Čeština Funkce spodního ochranného krytu a) Před každým použitím zkontrolujte, zda je náležitě uzavřený spodní ochranný kryt. Neuvádějte pilu do provozu, jestliže se spodní ochranné kryty volně nepohybují a okamžitě neuzavírají. Nikdy nezajišťujte nebo nepřipojujte spodní ochranný kryt v otevřené poloze. Jestliže pilu nechtěně upustíte, může se spodní ochranný kryt ohnout. Zvedněte spodní ochranný kryt pomocí zatahovací páčky a zajistěte, aby se kryt volně pohyboval a nedotýkal se pilového listu nebo jakékoli jiné části ve všech úhlech a hloubkách řezání. b) Zkontrolujte funkčnost pružiny spodního ochranného krytu. Pokud ochranný kryt a pružina nepracují správně, je třeba je před použitím opravit. Spodní ochranný kryt může mít zpomalenou funkci v důsledku poškozených částí, lepkavých nečistot nebo vytvořených třísek. c) Spodní ochranný kryt je třeba zatáhnout ručně pouze pro speciální druhy řezání, jako například u „zapichovacích“ a „složitých řezů“. Zvedněte spodní ochranný kryt pomocí zatahovací páčky, a jakmile pilový list vnikne do materiálu, spodní ochranný kryt uvolněte. Pro všechna ostatní řezání musí spodní ochranný kryt pracovat automaticky. d) Vždy sledujte, zda spodní ochranný kryt zakrývá pilový list před umístěním pily na pracovní stůl nebo podlahu. Nechráněný pilový list dobíhající setrvačností způsobí, že pila se posunuje dozadu a řeže vše, co jí stojí v cestě. Zajistěte, aby se pilový list po uvolnění vypínače zastavil. Funkce štípacího nože a) Používejte správný pilový kotouč pro štípací nůž. Pro správnou funkci štípacího nože musí být pilový kotouč tenčí než štípací nůž a ozubení kotouče musí být širší než tloušťka štípacího nože. b) Nastavte štípací nůž tak, jak je popsáno v tomto návodu. Nesprávné umístění a vyrovnání vzdálenosti může způsobit, že štípací nůž není funkční, aby se zabránilo zpětnému rázu pily. c) Vždy používejte štípací nůž kromě případu, kdy provádíte zapichovací řezní. Štípací nůž musí být po zapichovacím řezání vyměněn. Štípací nůž překáží během zapichovacího řezání a může vyvolat zpětný ráz. d) Aby byl štípací n ůž funkční, musí být zasunutý do řezaného materiálu. Aby se zabránilo zpětnému rázu pily během provádění krátkých řezů, vyřadí se štípací nůž z funkce. e) Pilu nepoužívejte, pokud je štípací nůž ohnutý. Dokonce i mírné bránění ve funkci může zpomalit rychlost zavírání ochranného krytu.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Používejte výhradně průměr břitu specifi kovaný na stroji.

2. Nepoužívejte brusný disk.

3. Nepoužívejte pilové kotouče, které jsou deformované

Nepoužívejte pilové kotouče vyrobené z rychlořezné oceli.

5. Nepoužívejte pilové kotouče, které nesplňují parametry

uvedené v těchto pokynech.

6. Nezastavujte pilové kotouče bočním tlakem na kotouč.

7. Pilové kotouče udržujte vždy naostřené.

8. Zajistěte, aby se spodní ochranný kryt pohyboval plynule

9. Nikdy nepoužívejte kotoučovou pilu, pokud je spodní

ochranný kryt upevněn v otevřené poloze.

10. Ujistěte se, že zatahovací mechanismus ochranného

systému řádně pracuje.

11. Těleso pilových kotoučů musí být vždy užší než štípací

nůž a šířka řezu nebo řezná spára (pomocí zubů) musí být větší než tloušťka štípacího nože.

12. Nikdy nepracujte s kotoučovou pilou, pokud je pilový

kotouč otočen nahoru nebo do boku.

13. Zajistěte, aby se v materiálu nenacházely žádné další

předměty, například hřebíky.

14. Štípací nůž je třeba používat vždy vyjma případu, kdy se

provádí zapichování uprostřed řezaného materiálu.

15. Před jakýmkoli nastavováním, opravou nebo údržbou

odpojte zástrčku ze zásuvky.

16. U modelu C9BU3 buďte opatrní na zpětný ráz brzdy.

Model C9BU3 je vybaven elektrickou brzdou, která se uvede do činnosti, když se uvolní vypínač. Protože dochází ke zpětnému rázu při uvedení brzdy do činnosti, držte hlavní tělo nářadí pevně.

Když se vypínač vypne, může někdy dojít ke vzniku jisker způsobených bržděním, neboť model C9BU3 používá elektrické brzdy. Tento jev však nepředstavuje závadu nářadí.

18. Když brzda u modelu C9BU3 ztratí účinnost, vyměňte

uhlíkové kartáčky za nové.

19. Zkontrolujte, zda používaný zdroj napětí splňuje

požadavky uvedené na štítku výrobku.

20. Před připojením nástroje do zásuvky se ujistěte, že je

síťový spínač v poloze VYPNUTO. Pokud je zástrčka zapojena do zásuvky a spínač je v poloze ON – zapnuto, elektrické nářadí se okamžitě spustí, což může způsobit vážný úraz.

21. Pokud je pracoviště vzdáleno od zdroje napájení, použijte

prodlužovací kabel o správné tloušťce a kapacitě. Je třeba, aby prodlužovací kabel byl co nejkratší.

22. Protože se pilový kotouč vysune na druhou stranu

spodní plochy dřevěného prkna, při řezání umístěte dřevěné prkno na pracovní stůl. Pokud se používá jako pracovní deska čtvercový blok, zajistěte, aby podklad byl pro dosažení náležité stability rovný. Pracovat na nestabilní pracovní desce je nebezpečné. (Obr. 1) Aby se zabránilo možnému vzniku nehody, vždy zajistěte, aby část dřevěného prkna zbylá po řezání byla bezpečným způsobem podepřena nebo přidržena v poloze.

23. Pokud by knofl ík zůstal uvolněný, může dojít k velmi

nebezpečným situacím. Vždy ji důkladně zajistěte. (Obr. 3)

24. Je velmi nebezpečné nechat tento křídlový šroub

povolený. Vždy ji důkladně zajistěte. (Obr. 5)

Před řezáním zkontrolujte materiál, který budete řezat. Pokud očekáváte, že materiál bude vytvářet škodlivý/toxický prach, přesvědčte se, že sáček na prach nebo vhodný systém na odsávání prachu je pevně připojen k vývodu prachu. Pokud máte k dispozici protiprachovou masku, použijte i ji. ○ Před uvedením pily do chodu se přesvědčte, že pilový kotouč dosáhl maximálních otáček.

Pokud se při chodu pilový kotouč zastaví nebo se ozve neobvyklý zvuk, okamžitě vypněte vypínač (poloha OFF). ○ Vždy dbejte na to, aby se přívodní kabel nedostal do blízkosti otáčejícího se pilového listu. ○ Práce s kotoučovou pilou, jejíž pilový kotouč je otočen nahoru nebo do boku, je velmi nebezpečná. Vyvarujte se tohoto neobvyklého způsobu použití. ○ Při řezání materiálu vždy používejte ochranné brýle. ○ Po dokončení práce vytáhněte zástrčku ze zásuvky.

26. Po upevnění pilového kotouče se znovu ujistěte, že

pojistná páčka je pevně zajištěná ve stanovené poloze.

27. Nepoužívejte přístroj pouze s funkcí rozfukovače.

28. Zkontrolujte, zda nejsou na kabelu zářezy nebo praskliny.

29. Zkontrolujte vnějšek a ujistěte se, že nedošlo k žádnému

30. Používejte pilový list, jehož zobrazená řezná rychlost se

rovná nebo je vyšší než řezná rychlost nástroje.

31. Používejte pilový list, který vyhovuje všem různým

druhům řezného materiálu. 000BookC9U3.indb81000BookC9U3.indb81 2018/06/119:30:402018/06/119:30:4082 Čeština

32. Jestliže používáte přiloženou boční rukojeť, řádně na ní

před zahájením práce utáhněte šrouby. SYMBOLY UPOZORNĚNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. C9U3 / C9BU3 : Kotoučová pila Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. Vždy používejte ochranu očí. Vždy používejte ochranu sluchu. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2002/96/ES o nakládání s použitými elektrickými a elektronickými zařízeními a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.

Jmenovité napětí Hloubka řezání

Hmotnost (bez šňůry) ZAPNUTÍ VYPNUTÍ Odpojte síťovou zástrčku z elektrické zásuvky Rozfukovač Zakázaná akce Nářadí II. třídy Brzda

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené níže. ○ Pilový kotouč (prům. 235 mm) (namontovaný na nářadí) ..............................................1 ○ Klíč na vnitřní šestihrany (namontovaný na nářadí) ..............................................1 ○ Vedení……………………………… .....................………1 ○ Křídlový šroub…………………… ......................……….1 ○ Pružina aretace…………………… ....................……….1 ○ Páka (krátký typ) ………………..................... ………….1 ○ Sběrač prachu………………… ..................... ………….1 ○ Boční rukojeť………………… .......................………….1 Standardní příslušenství podléhají změnám bez předchozího upozornění. POUŽITÍ Řezání různých typů dřeva. SPECIFIKACE Specifi kace k tomuto přístroji jsou uvedeny v tabulce na straně 133. POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Činnost Obrázek Strana Montáž bočního držadla 2

Úprava hloubky řezu 3

Seřízení štípacího nože 4

Seřízení vodicího segmentu 7

Demontáž pilového kotouče10

Řezání (Nepoužívejte přístroj pouze s funkcí rozfukovače.)

Použití držáku kabelu 12

Montáž pilového kotouče*

Montážní sada lapače prachu 14

Úprava základové desky a pilového kotouče pro zachování kolmosti

Výběr příslušenství ―

*1 Před zahájením práce ověřte a ujistěte se, že provozní spínač správně zapne funkce zapnutí a vypnutí. Při zapojení přístroje do zásuvky se ujistěte, že při přepnutí spínače do polohy VYPNUTO pilový kotouč zastaví. *2 Použitelný průměr kotouče: 235 mm Tloušťka tělesa: do 1,6 mm, šířka hrotu: nejméně 1,9 mm Tloušťka štípacího nože: 1,8 mm

1. Kontrola pilového kotouče

Protože tupý pilový kotouč snižuje efektivitu a může způsobit poruchy motoru, naostřete nebo vyměňte pilový kotouč, jakmile zjistíte, že je opotřebený.

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí. 000BookC9U3.indb82000BookC9U3.indb82 2018/06/119:30:402018/06/119:30:4083 Čeština

3. Kontrola uhlíkových kartáčku (Obr. 16)

V motoru jsou použity uhlíkové kartáče, které podléhají opotřebení. Vzhledem k tomu, že opotřebené kartáče mohou vést k problémům s motorem, vyměňte kartáče za nové se stejným číslem ⓐ (viz obrázek), jakmile se opotřebí nebo se blíží k mezi opotřebení ⓑ. Navíc vždy udržujte uhlíkové kartáče čisté a zajistěte, aby se hladce pohybovaly v držácích kartáčů. POZOR

Při výměně uhlíkových kartáčků vždy použijte originální uhlíkové kartáčky fi rmy HiKOKI s číslem uvedeným na výkres.

Pokud se použijí jiné uhlíkové kartáčky, než jsou uvedeny u model C9BU3, nemusí být brzda funkční. Když brzda ztratí účinnost, vyměňte uhlíkové kartáčky za nové.

4. Výměna uhlíkových kartáčků

Šroubovákem sejměte kryt kartáčků. Poté lze kartáčky lehce vyjmout.

5. Výměna napájecího přívodu

Pokud je nezbytné vyměnit napájecí přívod, měl by výměnu provést výrobce, aby se předešlo bezpečnostním rizikům.

Vinutí motoru je důležitou součástí tohoto nástroje. Chraňte jej před poškozením a dávejte pozor, aby nepřišlo do styku s čisticím olejem nebo s vodou. Po 50 hodinách používání motor vyčistěte foukáním suchého vzduchu ze vzduchové pistole nebo jiného nástroje do větracích otvorů v krytu motoru (obr. 17). Nahromadění prachu nebo jiných částeček v motoru může vést k jeho poškození.

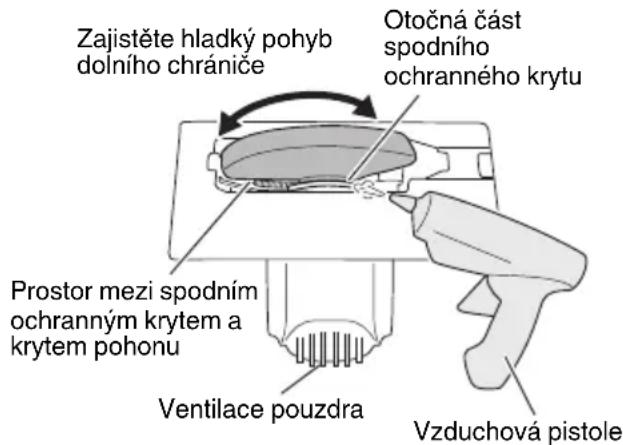

7. Kontrola a údržba spodního ochranného krytu

Vždy se přesvědčte, že se spodní ochranný kryt pohybuje hladce. V případě jakékoli poruchy spodní ochranný kryt okamžitě opravte. Při čištění a údržbě pomocí vzduchové pistole nebo jiného nástroje vyčistěte prostor mezi spodním ochranným krytem a krytem pohonu a rovněž otočnou část spodního ochranného krytu proudem suchého vzduchu (obr. 17). Jedná se o účinný postup proti vyletování třísek či jiných částeček. Nahromadění třísek a jiných částic kolem spodního ochranného krytu může způsobit poruchu nebo poškození. VAROVÁNÍ Abyste zabránili vdechování prachu nebo podráždění očí, noste ochranné brýle a protiprachovou masku při používání vzduchové pistole nebo jiného nástroje k čištění dolního chrániče, ventilačních otvorů nebo jiných součástí přístroje. Zajistěte hladký pohyb dolního chrániče Otočná část spodního ochranného krytu Ventilace pouzdra Prostor mezi spodním ochranným krytem a krytem pohonu Vzduchová pistole obr. 17 POZOR Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. ZÁRUKA Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/ místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo běžného opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI. Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α: 109 dB (A) Změřená vážená hladina akustického tlaku Α: 96 dB (A) Nejistota K: 3 dB (A). Používejte ochranu sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841. Řezání dřevotřísky: Hodnota vibračních emisí

Pílové kotúče nezastavujte vyvíjaním bočného tlaku na disk.

7. Pílový kotúč vždy uderžujte ostrý.

alebo údržby odpojte zástrčku zo zásuvky.

16. Pri modeli C9BU3 buďte opatrní pri spätnom náraze

uhlíkové kefy za nové.

19. Skontrolujte, či použitý zdroj napájania vyhovuje

požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.

20. Pred zapojením nástroja do zásuvky sa uistite, že je

26. Po pripojení pílového kotúča sa znovu uistite, že je

29. Skontrolujte zovňajšok a zabezpečte, aby nebol

Nastavenie vodítka 6

Nastavenie základne a pílového kotúča na udržanie kolmosti

4. Výmena uhlíkových kief.

6. Údržba motorovej jednotky

Vinutie motora je dôležitou súčasťou tohto nástroja. Chráňte pred poškodením a dávajte pozor, aby nedošlo ku kontaktu s čistiacim olejom alebo vodou. Po 50 hodinách používania vyčistite motor fúknutím suchého vzduchu vzduchovou pištoľou do vetracích otvorov v kryte motora alebo iným nástrojom (Obr. 17). Prach alebo hromadenie častíc v motore môže viesť k poškodeniu.

7. Kontrola a údržba dolného krytu
