BEDIENUNGSANLEITUNG ge45-s Petromax

Einleitung und wichtige Hinweise 2
Produktbeschreibung 2
Sicherheitseinweise und Warnungen 3-4
Bestimmungsländer, Anschlussbedingungen und Leistungsdaten 4
Lieferumfang und Technische Daten 4-5
Montage und Inbetriebnahme 5
Anleitung für den Gasanschluss - LP-Gas 5-6
Prüfung vor der ersten Inbetriebnahme und wiederkehrende Prüfungen 6-7
Vor der Verwendung des Gastisches 7
Reinigung und Pflege 8
Wartung und Lagerung 8
Garantie und Service 8
Problebehebung	8

Gebrauchsanleitung für den Petromax Gastisch

Vielen Dank, dass du dich für den Petromax Gastisch entschieden hast. Wir sind überzeugt, dass du viel Freude an seinem Gastisch haben und mit ihm die ursprüngliche Vielfalt der Draußen-Küche erleben wird.

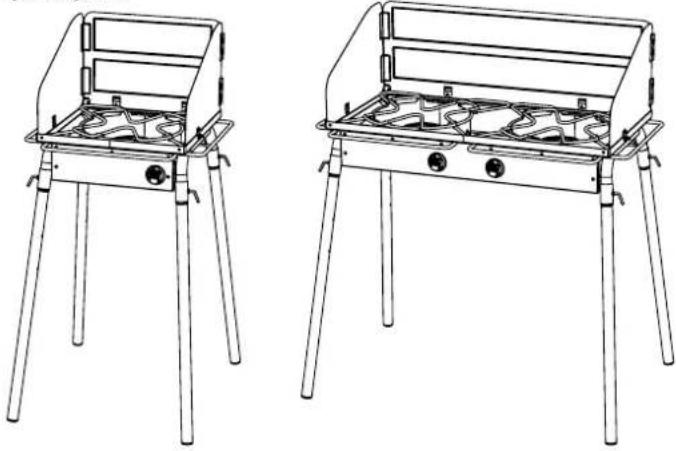

ge45-s ge90-s

Gerät nur im Freien verwenden. Vor Inbetriebnahmeitte sorgfältig die Gebrauchsanleitung lessen.

Sicherheitshinweise

Bei Gasperuch:

1. Nimm den Gastisch keinesfalls in Betrieb.
2. Schliebe die Gaszufuhr zum Gerät.
3. Lösche alle offenen Flammen.
4. Wenn der Geruch weiterhinvorhanden ist, halte Abstand vom Gastisch und informiere unverzüglich die Feuerwehr und den Vertreiber der Gasflaschen. Andernfalls kann es zu einem Brand oder einer Explosion mit Sachschäden und schweren oder gar tödlichen Verletzungen kommt.

Einleitung und wichtige Hinweise

In dieser Anleitung findest du wichtige Informationen, die du für die ordnungsgemäß Montage und Inbetriebnahme sowie für die sichere Verwendung deines Petromax Gastisches benöttigst. Lies diese Anleitung vor Montage und Verwendung des Gastisches aufmerksam durch. Beachte insbesondere die Sicherheitshinweise. Bewahre die Gebrauchsanleitung gut auf, sodass sie bei Verwendung des Petromax Gastisches jederzeit griffbereit ist. Bei Weitergabe des Gastisches an andere Personen muss die Gebrauchsanleitung in jedem Fall übergeben werden.

Produktbeschreibung

Der Petromax Gastisch ist eine ideale Kochstation für das Kochen im Freien. Der Gasbrenner sorgt für genügend Leistung, um auch in große Feuertöpfen und -pfaffen auf offener Flamme wirksam kochen und braten zu können. Der großzügig bemessene Windschutz schützt die Gasflamme und schirmt die Kochfläche effektiv ab. Dies ermöglich energiesparendes Drauben-Kochen. Die einfache Verwendung von LP-Gas macht das Zubereiten von Speisen und Geträken sauber und kontrolliert möglich, ohne jeglichen Rauch und Funkenflug oder staubige Verbrennungsrückstände. Durch den verborgenen Gasbrenner ist der Gastisch während des Betriebs angenehm leise. Bei einer Maximalbelastung des Gastisches von bis zu 80 kg für den Gastisch mit Einzelbrenner bzw. 100 kg für den Gastisch mit Mehrfachbrenner stehen gusseiserne Feuertöfe und Pfammen stets sicher auf dem Tisch und in angenehmter Arbeitshöhe (87 cm). Der Petromax Gastisch ist transportabel und kann somit schnell im Garten, auf der Terrasse oder beim Camping aufgestellt und in Betrieb genommen werden.

Verwendete Begriffe und Symbole

Die folgenden Sicherheitshinweise sind bei Gebrauch des Petromax Gastisches unbedingt zu beachten. Bei Nichteinhaltung der nachfolgenden Sicherheitshinweise konnen schwerwiegende Personen- und Sachschäden entstehen. Die Sicherheitshinweise wurden in verschiedene Kategorien eingeteilt. Diese Kategorien sind kein Anhaltspunkt für die Wichtigkeit der Hinweise. Sümtliche Kategorien sind gleich gewichtet und müssen entsprechend beachtet und befolgrt werden.

Dieses Symbol weist auf eine Situation hin, die zu Gesundheitsschaden oder Schäden am Gerät führen konnen. BEACHTE DIESE HINWEISE UNBEDINGTI

Sicherheitschinweise und Warnungen

Allgemeine Sicherheitshinweise und Warnungen

① Dein Petromax Gastisch dart nicht von Kindern bedient werden. Alle Teile des Gastisches werden bei Verwendung sehr heiß. Halte daher Kinder und Tiere zu jeder Zeit vom Gastisch fern, insbesondere während dieser in Gebrauch ist!
① Lasse deinen Gastisch bei Verwendung niemals unbeaufsichtigt!
① Der Gastisch ist keine Heziehung undarf nicht als solche verwendet werden!
① Dieser Gastisch ist nicht für den gewerblichen Einsatz vorgesehen!

①Verwende den Gastisch erst, nachdem alle Teile ordnungsgemäß montiert und angeschlossen sind!

1 Behandle deinen Petromax Gastisch stets sorgsam. Der Gastisch wird bei Verwendung hei. Lasse den Gastisch wahrend des Betriebs niemals unbeaufsichtigt und bewege ihn keinesfalls, wenn er in Betrieb oder hei ist!
Durch den Konsum von Alkohol und / oder verschreibungspflichtigen oder nicht verschreibungspflichtigen Medikamenten kann die Fähigkeit des Anwenders zum ordnungsgemäßen Zusammenbau und zum sicheren Verwendten des Gastisches beeinträchtigt werden. Daher sollenten Personen, die unter Einfluss von Alkohol und / oder verschreibungspflichtigen oder nicht verschreibungspflichtigen Medikamenten stehen, den Gastisch nicht bedieten!
Halte stets Funktionstüchtige Feuerlöschmittel in unmittelbarer Höhe des Gastisches bereit!
1Verwende deinen Gastisch nicht, wenn er beschädigt ist oder wenn Schläuche, Teile etc. beschädigt sind. Repariere Schäden unter keinen Umständen selbstständig, sondern setzen dich in jedem Fall mit demem Fachhändler oder dem Hersteller in Verbindung!
① Verwende den Gastisch nicht bei Regen oder starkem Wind!

Sicherheitshinweise und Warnungen zu Aufstellungsord und Betrieb

① Verwende den Petromax Gastisch ausschließlich im Freien an einem gut belufteten Ort. Er darkeinesfalls in geschlossenen Räumen verwendet werden. Verwende den Gastisch nicht in einer Garage, Hütte, in einem Understand oder an sonstigen umbauten Orten!
① Der Gastisch ist kein Einbaugerät. Installiere den Gastisch weder in eine Einschubkonstruktion noch in einen Schrank. Zuwiderhandlungen können einen Brand oder eine Explosion verursachen, wodurch es zu Sachschem und / oder schweren oder gar tödlichen Verletzungen von Personen kommt!
Verwende den Petromax Gastisch keinesfalls im Kofferraum eines Fahrzeuges oder in einem Kombi, Mini-Van, Kleinbus, Geländewagen oder Volkswagen!
① Verwende den Gastisch nicht auf Booten oder in / auf anderen Beförderungsmöglichkeiten!
Be Gebrauch muss der Gastisch auf einem ebenen, stabilen Untergrund stehen und es dürfen sich keine brennbaren Materialien in unmittelbarer Höhe befinden. Auf weichem Boden konnen die Standbeine einsinken, sodass der Tisch nicht mehr geradestehen!
① Achte auf eine sachgemäße Montage sowie Inbetriebnahme. Halte dazu die in dieser Gebrauchsanleitung beschrieben Schritte unbedingt ein. Siehe hierzu die Kapitel Montage und Inbetriebnahme sowie Anleitung für den Gasanschluss - LP-Gas. Nimm niemals bauliche Veränderungen am Gastisch vor. Diese können zu Unfällen führen. Zudem verlierst du sümmtliche Gewährleistungs- und Garantieansprüche. Zuwiderhandlungen können einen Brand oder eine Explosion verursachen, wodurch es zu Sachschem und / oder schweren oder gar tödlichen Verletzungen von Personen und Tieren kommt kann.
Beuge dich beim Kochen niemals über den Gastisch. Trage stets entsprechende Kleidung. Lange, weite Armel fangen schnell Feuer.

① Verletzungsgefahr! Verwende stets nur ein Kochgeschirr pro Gasbrenner.

!Der Gastisch und alle seine Teile werden bei Verwendung sehr heißt. Verwende hitzebestandige Handschuhe, wenn du den Gastisch bedienst. Wir empfehlen die Petromax Aramid Pro 300 Handschuhe.
Bei Verwendung von O oder Fett solltest du stets adäquate Feuerlöschmittel (Pulver-Feuerlöscher, Löschdecke) in unmittelbarer Höhe des Gastisches bereithalten.

① Falls ein Feuer ausbrechen sollene,bringe dich und alle anderen Personen in sicheren Abstand zum Gastisch und informiere unverzüglich die Feuerwehr!

1Versuche niemals einen Öl- oder Fettbrand mit Wasser zu Löschen. Andernfalls kann es zu einem Brand, einer Explosion oder einer Stichlamme mit Sachschäden und schweren oder gar tödlichen Verletzungen kommt.
Der Durchmesser deines Kochgeschirrs für den Gastisch sollte 15 cm nicht unter- und 35 cm nicht überschreiben.
1 Der Gastisch mit Einzelbrenner darf mit max. 80kg der Gastisch mit Mehrfachbrenner mit max. 100kg belastet werden.

① Bei auftretendem Regen während des Betriebs muss der Gastisch sofort vollständig ausgeschaltet werden. Versuche keinesfalls das Gerät zu bewegen.

Sicherheitshinweise und Warnungen zum Umgang mit Gas und Reinigung des Gastisches

① Verwende für den Petromax Gastisch ausschließlich standardisierte Gasflaschen.
Lagere keine Reserve- oder nicht angeschlossenen Gasflaschen unter oder in der.
Nahhe des Gastisches bzw. im Umkreis von 3 m zum Gastisch.
① Lagere und / oder verwende:weder Benzin noch andere leicht entflammbare Flüssigkeiten oder Substanzen im Umkreis von 8 m zu seinem Gastisch.
① Lege entflammbare Gegenstände nicht auf oder in der Nähde des Gastisches ab.
Inemunmkleis von 60 cm uber,unter, hinter oder seitlich des Gastisches durren keine entflammbaren Materialien (trockene Pflanzen, Holz, Papier, Gras etc.)vorhanden sein.
Die Verwendung von Erdgas zum Betrieben des Gastisches ist nicht zulässig. Der Umbau des Gastisches auf Erdgas und der Versuch, Erdgas mit dieserem Gastisch zu nutzen, sind gefährlich und führen zum Verlust samentlicher Gewährleistungs- und Garantieansprüche.
① Sollte der Brenner während des Betriebs erloschen, schliebe alle Gasventile. Warte fünf Minuten, bevor du den Brenner erneut zündest. Bechte hierbei das Kapitel Vorder Verwendung des Gastisches in dieser Gebrauchsanleitung.
① Falls es zu einem Fettbrand kommt, stelle alle Brenner auf OFF' [·] und drehe die Gasflasche zu. Halte für den Notfall stets einen Pulverfeuerloscher und / oder eine Löschdecke bereit.
1Prufe nach längerer Lagerung oder längerem Nichtgebrauch den Petromax Gastisch vor Nutzung auf Gaslecks und auf Verstopfung des Brenners. Die korrekte Anleitung dazu findest du im Kapitel Prufung vorder ersten Inbetriebnahme und wiederkehrende Prufungen.
① Suche niemals mit einer offenen Flamme nach Gaslecks.

① Betreibe deinen Petromax Gastisch keinesfalls, wenn ein Gasanschluss undicht ist.

Wird der Gastisch nicht verwendet, schliefe das Flaschenventil und klemme die Gasflasche ab. Lagere die Gasflasche an einem gut belufteten Ort im Freien oder in einem halboffenen Understand.
Stelle sicher, dass sich beim Wechseln von Gasflaschen keine Zündquellen in der Nähe befinden.
Schütze den Gasschlauch stets vor zu starker Hitze. Halte ihn von jederweder Wärmequelle fem.

① Stelle sicher, dass die Gasflasche ausschließlich im Freien und in Abstand zu Zünd-quellen gewechselt oder angeschlossen wird.
1Eine verbeute und / oder rostige Gasflasche kann Gefahren verursachen. Verwende keinesfalls Gasflaschen mit beschädigtem Ventil.
① Auch in einer beinahe entleerten Gasflasche befindet sich stets eine Restmenge an Gas. Transportiere und lagere eine entleerte Gasflasche davon mit der gleichen Vorsicht wie eine volle Gasflasche. Transportiere eine Gasflasche ausschließlich mit geschlossenem Flaschenventil, aufgeschraubter Ventildichtkappe oder mit aufgesetzter Ventilschutzkappe bei Flaschen ohne Schutzkragen. Belasse die Flasche nur zum unmittelbaren Transport im Fahrzeug und sorge währenddessen fur Querlüfung.

① Versuche unter keinen Umständen den Gasregler oder sonstige Montageteile der Gasleitung während der Benutzung des Gastisches zu demontieren.

Bewege die Gasflasche nicht, während der Gastisch in Betrieb ist.
1Verwende ausschließlich einen behörlich zugelassenen Gasschlauch und Druckminderer.
① Der Gasschlauch darauf maximal 1,5 m lang sein.

① Reinige deinen Petromax Gastisch in regelmäßigen Abständen. Beache hierzu die Informationen im Kapitel Reinigung und Pflege.
① Stich beim Reinigen von Ventilen oder Brennern nicht mit Fremdgegenständen in Düssen oder Anschlüsse. Diese können beschädigt werden.

Bestimmungsländer, Anschlussbedingungen und Leistungsdaten

Bestimmungsland Gerätekategorie,	Düssenkennung	Gasart, Anschlussdruck, Leistung, Verbrauch, Artikelnummer
Bulgarien, Dänemark, Estland, Finnland, Island, Litauen, Lettland, Malta, Niederlande, Norwegen, Rumänien, Schweden, Slowakische Republik, Slowenien, Spanien, Ungarn, Tschechische Republik, Türkei, Zypern, Kroatien	13B/P (30), 115 Butan, Propan und deren Gemische, 30 mbar, 5 kW, 383,4 g/h, ge45-s-30	Butan, Propan und deren Gemische, 30 mbar, 10 kW, 766,8 g/h, ge90-s-30
Andorra, Belgien, Frankreich, Griechenland, Vereinigtes Königreich von Großbritannien und Nordirland, Irland, Italien, Liechtenstein, Luxemburg, Monaco, Portugal, San Marino, Schweiz	131(28-30/37), 115 Butan, 28-30 mbar, 5 kW, 383,4 g/h Propan, 37 mbar, 5 kW, 376,5 g/h, ge45-s-37	Butan, 28-30 mbar, 10 kW, 766,8 g/h Propan, 37 mbar, 10 kW, 753,0 g/h, ge90-s-37
Polen I	3P (37), 115 Propan, 37 mbar, 5 kW, 376,5 g/h, ge45-s-37	Propan, 37 mbar, 10 kW, 753,0 g/h, ge90-s-37
Deutschland, Österreich I	3P (50), 110 Propan, 50 mbar, 5 kW, 371,0 g/h, ge45-s	Propan, 50 mbar, 10 kW, 742,0 g/h, ge90-s

Lieferumfang und Technische Daten

Lieferumfang

Überprüfe beim Auspacken, ob der Lieferumfang deines Gastisches vollständig ist. Folgende Teile sind im Lieferumfang enthalten:

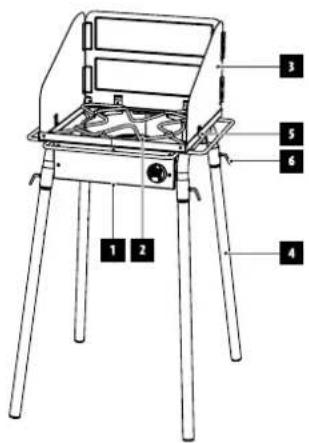

Petromax Gastisch mit Einzelbrenner:

1. 1 Gasbrenner
   2.1 Auflage Kochgeschirr (abnehmbar)
   3.1 Windschutz (ausklappbar)
2. 4 Standbeine
   5.4 Flugelschrauben fur Windschutz
3. 4 Spannhebel für Standbeine
4. 1 Adapter für Anschlussgarnitur (Druckregler und Schlauch) (nicht abgebildet)
5. Gebrauchsanleitung (nicht abgebildet)

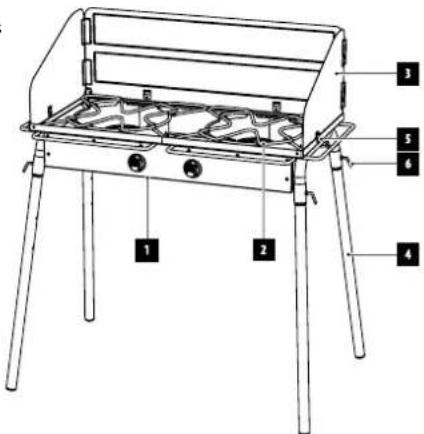

Petromax Gastisch mit Mehrfachbrenner:

1.2 Gasbrenner
2. 2 Auflagen für Kochgeschirr (abnehmbar)
3.1 Windschutz (ausklappbar)
4. 4 Standbeine
5.4 Flugelschrauben for Windschutz
6. 4 Spannhebel für Standbeine
7.1 Adapter für Anschlussgarnitur (Druckregler und Schlauch) (nicht abgebildet)
8. Gebrauchsanleitung (nicht abgebildet)

ge45-s

ge90-s

Technische Daten

Model ge45-s, ge45-s-30, ge45-s-37 ge90-s, ge90-s-30, ge90-s-37
H x B x T 115,6 x 57,7 x 67,7 cm 115,6 x 102,7 x 67,7 cm
Material Stahl, pulverbesichertet Stahl, pulverbesichertet
Material Auflage Kochgeschirr Edelstahl Edelstahl
Gewicht 13,3 kg 20,5 kg
Anzahl Gasbrenner 1 2
Maße je Kochfeld ca. 45 x 45 cm ca. 45 x 45 cm
Flächenbelastung (max.)	80 kg	100 kg
Höhe Windschutz (hinten)	28 cm	28 cm
Materialstärke Windschutz	2 mm	2 mm
Länge der Standbeine	77,2 cm	77,2 cm
Durchmesser der Standbeine	3,2 cm	3,2 cm
Gerätekategorie und Gasart	siehe Tabelle "Bestimmungsländer, Anschlussbedingungen und Leistungsdaten"	siehe Tabelle "Bestimmungsländer, Anschlussbedingungen und Leistungsdaten"
Anschlussdruck	siehe Tabelle "Bestimmungsländer, Anschlussbedingungen und Leistungsdaten"	siehe Tabelle "Bestimmungsländer, Anschlussbedingungen und Leistungsdaten"

Montage und Inbetriebnahme

Nimm deinen Petromax Gastisch nicht in Betrieb, wenn Teile defekt sind oder fehlen. Beachte unbedingt sümmtliche Hinweise im Kapitel Sicherheitshinweise und Warnungen dieser Gebrauchsanleitung.

1. Steck die Standbeine in die Vorrichtung am Gastisch und siehe sie mittels der Spannhelbel fest und stell den Gastisch auf (Achtung: Standbeine können unterscheidlich welt auf den Gastisch aufgesteckt werden). Beachte, dass du dafür einen ebenen, stabilen sowie feuerfesten Untergrund wählst. Anderfalls konnten die langen Standbeine des Gastisches einsinken und einen ungeraden Stand verursachen. Der Gastisch kann auch ohne Standbeine verwendet werden.
2. Falls du deinen Gastisch mit Windschutz verwenden möchtest, setzen den Windschutz mit den Scharieren nach außen auf und sieheihn mittels der Flügelschrauben fest. Hinweis: Die Tische konnen beliebig oft zusammen und wieder auseinander gebaut und zum Transport oder zur Aufbewährung verstaut werden.
3. Schliebe nun die Gasflasche an, wie es im folgenden Kapitel Anschliebender Gasflasche in dieser Gebrauchsanleitung erlautert wird. Anschliebend kann du auf demem Petromax Gastisch mit Feuertopf, Feuerpanne und Co. draufen kochen und braten.

Anleitung für den Gasanschluss - LP-Gas

Für den Petromax Gastisch darauf ausschließlich zugelassenes Gas verwendet werden.

Wichtige Informationen zur Gasflasche

Die Flasche muss immer stehend eingebaut, transportiert und gelagert werden. Die Gasflasche darauf auf keinen Fall herunterfallen oder unachtsam behandelt werden. Lagere die Flasche niemals an einem Ort mit direkter Sonneneinstrahlung, oder an einem Platz, an dem die Temperatur 51^ (nicht mehr mit der Hand anfassbar) übersteigen konnte. Lass die Gasflasche z. B. an warmen Tagen nicht im Auto. Siehe hierzu den Abschnitt Tipps für den sicheren Umgang mit LP-Gas. Eine Nichtbeachtung der Sicherheitshinweise kann zu einem Brand mit Sachschädern und schweren oder gar tödlichen Verletzungen führen.

Lagere Reserve- oder nicht angeschlossene Gasflaschen NIEMALS unter oder in der Höhe deines Gastisches. Bei Nichteinhaltung oder Vernach-lösigung dieser Regel kann es zu Sachschemen, einem Brand und /oder schweren oder tõdlichen Verletzung kommt.

Tipps fur den sicheren Umgang mit LP-Gas

• LP-Gas ist ein petrochemisches Produkt wie Kraftstoff und Erdgas. Es ist bei gewöhnlichen Temperaturen und Druckzuständen gasförmig. Unter entsprechendem Druck, z. B. in einer Gasflasche, ist das Gas flüssig. Wenn der Druck reduziert wird, verdampft die Flüssigkeit sofort und wird gasförmig.
• LP-Gas hat aufgrund eines beigemischten Geruchsstoffes einen ähnlichen Geruch wie Erdgas. Achte stets auf diesen Geruch, damit du ausströmendes Gas rechtzeitig wahrnimmt.
• LP-Gas ist schwerer als Luft. Ausströmendes Gas kann sich an tiefergelegenen Stellenammeln und verteilt sich damit nicht.
  Die Gasflasche muss immer stehend eingebaut, transportiert und gelagert werden.
• Gasflaschen dürfen nicht fallengelassen und müssen immer mit Vorsicht behandelt werden.
• Lagere die Gasflasche niemals an einem Ort mit direkter Sonneneinstrahlung, oder an einem Platz, an dem die Temperatur 51^ (nicht mehr mit der Hand anfassbar) übersteigen konnte. Lass die Gasflasche beispelrscheinse an warmen Tagen nicht im Auto oder in der prallen Sonne stehen.
• Behandl entleerte Gasflaschen mit der gleichen Sorgfalt wie volte Gasflaschen. Auch wenn sich in der Gasflasche nur noch ein Restinhalt befindet, handelt es sich trotzdem um unter Druck stehendes Gas in der Flasche. SchlieBe immer zuallererst das Ventil an der Gasflasche, bevor du die Flasche vom Gastisch trennst.
• Verwende keine beschädigten Gasflaschen. Verbeulte oder rostige Gasflaschen oder Gasflaschen mit beschädigtem Ventil stellen eine Gefahr dar und müssen sofort durch neue Flaschen ersetzt werden.
• Der Anschluss für den Schlauch an der Gasflasche muss bei jedem (Neu-)Anschlieben der Gasflasche an den Gastisch auf Lecks geprüft werden. Nimm die Prüfung nach jedem Tausch der Gasflasche vor.

Wichtige Sicherheitsmaßnahmen vor dem Anschluss des Gastisches

Halte die folgenden Schritte ein, bevor du die Gasflasche an den Petromax Gastisch anschließt.

1. Vergewissere dich, dass sich vor dem Anschlieben der Gasflasche keine Zündquellen und / oder offenes Feuer in der direkten Umgebung befinden.
2. Stelle sichere, dass es sich um die korrekte Gasflasche mit korrektem Gasflaschenventil handelt.
3. Stelle saber, dass das Ventil der Gasflasche geschlossen ist (Ventil wird durch Drehen im Uhrzeigersinn geschlossen).
4. Stelle sicher, dass der Gasschlauch nicht länger als 1,5 m ist und über den passenden Druckregler verfügbar.
5. Stelle sareh, dass samltliche Teile ohne Defekte sind und dass der Gasschlauch weder Risse, Knicke noch Schmorstellen aufweist.
6. Stelle sichere, dass dein Gastisch vollständig ausgeschaltet ist und dass alle Ventile geschlossen sind.

Anschlieben der Gasflasche

Verwende für den Petromax Gastisch ausschließlich standardisierte Gasflaschen.

Lagere Reserve- oder nicht angeschlossene Gasflaschen NIEMALS unter oder in der Höhe des Petromax Gastisches.

Stelle vor dem Anschluss der Gasflasche sicher, dass das Ventil der Gasflasche geschlossen ist.

Stelle bei seinem Druckregler sicher, dass er die gesetzlichen Bestimmungen einhalt, die für dich zutreffend sind. Befolge die nachstehenden Schritte, um die Gasflasche mit dem Gastisch zu verbinden.

1. Schraube den mitgelieferten Adapter an den Gasanschluss des Gastisches.
2. Installiere deine separat erworbene Anschlussgarmitur. Beache bzw einbedingt die Gebrauchsanleitung und insbesondere die Sicherheitshinweise des jeweiligen Herstellers.
3. Stelle sicher, dass der Gasschlauch nicht geknicht ist und keine Defekte wie z. B. poröse oder verschmorte Stellen aufweist.
4. Schalte den Gastisch noch nicht ein, sondern prüfe zunachst den Gasanschluss auf mögliche Lecks. Beachte hierzu den Abschnitt Dichttheitsprüfung.

Wiederbefüllen der Gasflasche

Wir empfehlen, dass du die Gasflasche für deinen Gastisch wieder auffullen latent bzw. tauschst, bevor die Flasche vollständig leer ist. Bring die Gasflasche zum Nachfullen oder zum Tauschen zu einem entsprechenden Fachhändler.

Ausbau der Gasflasche:

A) Schliebe zuerst die Gaszufuhr, Indem du das Gasflaschenventil zudrehst. Schliebe danach die Gaszufuhr über den Bedienknopf am Gastisch, um möglich Verpfuffungen zu vermeiden.
B) Trenne samtliche Ventile und den Schlauch mit Druckregler von der Gasflasche.
C) Tausche die leere Gasflasche im Fachhandel durch eine Neue aus.

Prüfung vor der ersten Inbetriebnahme und wiederkehrende Prüfungen

Führe bei dem im Gastisch vor jeder Inbetriebnahme eine Sichtprüfung sowie eine Dichteitsprüfung durch. Wir empfehlen eine Brennerfunktionsprüfung vor der ersten Inbetriebnahme sowie nach jeder Reinigung des Brenners, im besten Falle durch Fachpersonal und mindestens alle zwei Jahre.

1. Sichtprüfung

Bei der Sichtprüfung solltest du insbesondere beachten, dass die Gasflasche ordnungsgemäß aufgestellt wurde. Dies beinhaltet das Einhalten der Sicherheitshinweise sowie den fachgerechten Anschluss (siehe hierzu den Abschnitt Anleitung für den Gasanschluss – LP-Gas und darauffolgende Abschnittte). Zudem solltest du darauf auf achten, dass der Gasschlauch sowie der Druckregler modernsten Sicherheits- und Prüfbestimmungen entsprechen und nicht alter als 10 Jahre sind.

2. Dichtheitsprüfung

Stelle{sicher,dassdeinGastischvollstandigabgeschaltetist.

Du solltest immer dann auf Gaslecks prufen, wenn du gasfuhrende Telle wie Gasschlauch, Druckregler oder Gasflasche demontiert und wieder angeschlossen hast.

Führ diele Leckagetestsauch dann durch, wenn dein Gastisch von einem Händler vormontiert wurde.

Zünde während der Leckageteests keinesfalls die Gasbrenner. Suche niemals mit einer offen Flamm nach Gaslecks. Stelle vor der Überprüfung auf Lecks sicher, dass sich in der Höhe keine Funken bilden konnen und keine offen Flammen befinden. Funken oder offene Flammen konnen eine Explosion auslösen, die zu Sachsächen und / oder schweren oder gar tödlichen Verletzungen führen kann.

Alle zwei Jahre sollen von entsprechendem Fachpersonal die Betriebsfähigkeit und Sicherheit geprüft werden, da alterungsbedingt Undichtigkeiten am Gasweg auften den.

Befolge nachstehende Schritte, um die Anschlüsse auf Gaslecks zu prufen:

Hierzu besteht du eine Gasflasche, eine Seifenlösung und ein Tuch zum Auftragen der Lösung. Du kannst auch ein geeignetes schaumbildendes Lecksuchmittel aus dem Fachhandel verwenden.

A) Mische Seite oder Spülmittel in Wasser oder halte ein entsprechendes Lecksuchmittel bereit.
B) Offne das Gasflaschenventil durch Drehen des Handrades gegen den Uhrzeigersinn.
C) Überprüfe nun auf Lecks, indem du dazu die Anschlüsse mit der Seifenlösung oder dem Lecksuchspray befeuchtest. Wenn sich Blasen bilden oder wenn eine Blase groß be wird, ist ein Leck vorhanden.

So gezest du vor, wenn ein oder mehrere Lecks vorhanden sind

Befolge die nachstehenden Schritte, wenn ein oder mehrere Lecks vorhanden sind:

1. Wenn du an einem Anschluss oder an einer Verbindung ein Leck feststellst, siehe den Anschluss per Hand (empfohlen) nach und prüfe nochmals mit einer Seifenlösung oder einem Lecksuchsspray auf Leckagen.
2. Wenn auch nach dem erneuten Festschauben des Anschlusses ein Leck vorhanden ist, drehe das Gas aus. BETREIBE DEN GASTISCH NICT WEITER!
3. Reinige die Anschlüsse von Seifenlösung oder Lecksuchspray mithilfe eines feuchten Tuchs.
4. Entferne anschließend Flüssigkeitsrückstände auf den Teilen des Gastisches mit einem trockenen Tuch.
5. Wende dich an deinen zuständigen Handler. Die Kontaktinformationen der Handler findest du auf unserer Websites unter www.petromax.de

So gezest du vor, wenn keine Lecks vorhanden sind

1. Drehe nach Beendigung der Leckageteests die Gaszufuhr an der Gasflasche aus.

2. Reinige die Anschlüsse von Seifenlösung oder Lecksuchspray mithilfe eines feuchten Tuchs.

3. Entferne anschließlich Flüssigkeitsrückstände auf den Teilen des Gastisches mit einem trockenen Tuch.

4. Verwende den Gastisch anhand der in dieser Gebrauchsanleitung beschrieben Hinweise.

3. Brennerfunktionsprüfung

Wir empfehlen, die Brennerfunktionsprüfung durch Fachpersonal vor der ersten Inbetriebnahme sowie nach jeder Reinigung des Brenners durchführten zu halten. Bei der Brennerfunktionsprüfung muss die Flamine beobachtet werden. Diese davon nur in dem darauf vorgesehenen Bereich auf dem Gasbrenner vorhanden sein. Sollten an anderen Stellen, als den hier genommen, Flammen auftreten, stelle den Gastisch umgehend ab und drehe die Gasflasche zu.

Folgende Flammenbilder können auf einen eventuellen Defekt hindeuten:

Die Flamme brennt gelb.
Die Flamme hebts ab.
Die Flamme ist zu Klein bzw. es bildet sich Ruß.

Falls das Flammenbild deines Brenners nicht angemessen ist, sollte dies im Zuge der Brennerfunktionsprüfung entsprechend eingestellt werden. Diese Einstellung kannst du nicht selbstständig durchführten, sie muss aus Sicherheitsgründen durch Fachpersonal erfolgen.

Erscheinungsbild eines angemessenen Flammembildes:

Aus allen Brenneröffnungenkommen ebenmäßige Flammen.
Die Flammen haben nicht ab, sinken aber auch nicht ein.
Die Flammen sind bläulich mit gelber Spitze.

Vor der Verwendung des Gastisches

Überprüfe vor jeder Nutzung des Gastisches den Schlauch auf Knicke, Risse, poröse Stellen, Abnutzungen oder Einschnitte. Wenn du Beschädigungen am Schlauch erkennst, auch scheinbar gingefüge, davon der Gastisch nicht verwendet werden. Ersetze den Schlauch ausschließlich durch einen zugelassenen Ersatzschlauch mit passendem Druckminderer. Bei Fragen wende sich an deinen zuständigen Fachhändler. Die Kontaktinformationen der Handler findest du auf unserer Websalte unter www.petromax.de

Verwendend des Gastisches mit integriertem Piezozünder

Bevor du die Kochfelder des Gastisches verwendest, musst du sãmtliche Schritte in den Kapiteln Montage und Inbetriebnahme sowie Anleitung fur den Gasanschluss - LP-Gas ordnungsgemäß befolgen und die Sicherheitshinweise gelesen und verstanden haben. Befolge die nachstehenden Schritte, um einen der Gasbrenner des Gastisches zu zünden und zum Kochen zu nutzen. Entzünde immer ein Kochfeld nach dem anderen (niemals beide zeitgleich!)

• Stelle noch keine Feuertöpfe, Pfannen oder andere Utensilien auf das ausgeschaltete Kochfeld.
• Drehe das Gasventil der Gasflasche auf.
• Drücke den in der "OFF" [-]-Position stehenden Bedienknopf herein und dreheihn nach links auf "Zündung" [4]. Die Gaszufuhr ist nun geöffnet und es strömlt Gas in den Brenner. Halte den Knopf weiterhin gedrückt und drehe in weiter nach links auf "MAX"

[+] Dabei erortn ein Klicken und zeitgleich wird der Zündfunke ausgelöst. Halte den Bedienkopf noch ca. 5 Sekunden gedrückt, da ansonsten die Flammenüberwachung die Gaszufuhr unterbricht und damit der Anzündprozess nicht vollständig durchgefuhrt werden kann. Sobald du den Schalter anschließend losäst, sollte die Flamine brennen.

• Wenn der Zündvorgang nicht erfolgreich war, wiederhole den Vorgang.
• Sollte die Flamme einmal erloschen (z. B. durch Wind), schließt sich automatisch das Ventil und die Gaszufuhr wird eingestellt. Diese sogenannte Flammenüberwachung dient der Sicherheit im Umgang mit dem Petromax Gastisch.

• Drehe den Bedienknopf des Kochfelds, das du verwenden möchtest, in die Position „MIN" [■], um die Leistung zu testen.

• Bei der Position MAX" [+] sollte die Flamine groß sein. Bei der Position MIN" [+] sollte die Flamine Klein sein. In jeder Position sollte die Flamine ruhig brennen. Falls ein unruhiges Flammenverhalten sightbar ist, folge den Hinweisen im Kapitel Problembehebung oder kontaktiere deinen zuständigen Fachhandler oder unseren Kundenservice.

• Platziere Feuertöfe oder -pfannen auf dem Kochfeld, um mit dem Zubereiten der Speisen zu beginnen.
• Beache den minimalen bzw. maximalen Kochgeschirrddurchmesser von 15 cm bzw. 35 cm. Nutze kein Kochgeschirr mit größem bzw.kleinerem Durchmesser.Reguliere per Bedienkopf die Grübe der Flamme und damit die gewünschte Leistung des Kochfeldes.

Sollte das Zündes des Gasbrenners nach mehreren Versuchen mit Hilfe des Bedlenknopfes für den Zünder nicht Funktionieren, setzen dich mit seinem Handler oder dem Kundenservice in Verbindung.

Beuge dich nicht über den Gastisch, wenn er in Betrieb ist. Halte beim Anzünden des Gastisches dein Gesicht und deinen Körper sowie dieine Kleidung mindestens 30 cm von den Zündungsöffnungen fern.

Sollte der Gastisch während des Betriebes umkilpen oder sollenn In der Näre befindliche Gegenstände in Brand geraten, so muss die Gaszufuhr SOFORT unterbrochen werden. Hierzu musst du unbedingt das Gasflaschenventil sowie den Bedienkopf der Gaszufuhr am Gerät schlieben.

Manuelle Zündung des Gasbrenners

• Stelle sicher, dass sich der Regler in der Position „OFF" [+] befindet.
• Offne das Ventil der Gasflasche wie in der Anleitung von Gasflasche und Regler erlautert.
• Wenn du ein Streichholz verwenden willst, empfehlen wir die Verwendung eines besonderss langen Streichholzes. Entzünde es und halte es unmittelbar in den Bereich der Zündöffnungen des Gasbrenners.
• Drehe die Gaszufuhr am Kochfeld auf.
• Prüfe, ob der Brenner gleichmäßig gezündet hat und die Flamme gleichmäßig brennt.

Trace bei der Bedlenung des Gastisches entsprchende Kleidung. Lange, weite Armel fangen schnell Feuer.

Beuge dich nicht über den Gastisch, wenn er in Betrieb ist. Halte beim Anzünden des Gastisches dein Gesicht und denen Körper sowie dieine Kleidung mindestens 30 cm von den Zündungsöffnungen fern.

Sollte das Zündes des Gasbrenners nach mehreren Versuchen weder manuell noch mit Hilfe des Bedienknopfes funktionieren, setzen dich mit demem Handler oder unserem Kundenservice in Verbindung.

Ausschalten des Gasbrenners und Abklemmen der Gasflasche

Befolge die nachstehenden Schritte, wenn du den Gastisch ausschalten möchtest:

• Drehe die Gaszufuhr am Gashahn der Gasflasche ab, indem du das Gasventil schlieft. Sobald die Flamme am Brenner erlischt, drehst du den Bedienkopf des Gasbrenners in die Position "OFF" [-] und lassst den Gastisch vollständig abkühlen. Wir empfehlen hierfür eine Wartezeit von mindestens 30 Minuten. Trenne die Gasflasche ordnungsgemäß vom Gastisch.

Die Primäreluftstellung des Gasbrenners ist voreingestellt und mittels Verschraubung fixiert. Du darst unter keinen Umständen Veränderungen an der Primärelufteinstellung vornehmen. Bei einem möglichen Defekt ist dies nur durch Fachpersonal gestattet.

Die Gasdüse ist ein wesentlicher Bestandteil des Zündsystems. Diese darfst du weder selbst ausbauen noch verändern. Bei einem möglichen Defekt ist ein Austausch nur durch entsprechendes Fachpersonal gestattet.

Reinigung und Pflege

Reinige den Gastisch nicht, wenn er in Betrieb ist oder noch an die Gasflasche angeschlossen ist.

Reinige den Gastisch nur, wenn er vollständig abgekühlt ist.

Reinige den Gastisch nicht mit Backofenreiniger, Scheuermittel (Küchenreiniger), Reiniger mit Zitrusbestandteilen oder anderen aggressiven oder gar brennbaren Reinigungsmitteln. Verwende zum Reinigen keine Scheuerschwämme. Vor allem die beschichteten Oberflächen des Gastisches sind sehr empfindlich.

Taufe den Gastisch nicht in Wasser ein.

Du kannstSAMtliche Teile des Petromax Gastisches mit handelsüblichen Reinigungsmitteln (z.B.Spulmittell, Allzweck-/Neutralreiniger etc.) von Speiseresten und Schmutz befrien. Beschichtete Oberflächen des Gastisches mussen stets besonders vorsichtig gereinigt werden. Befolge die nachstehenden Schritte, um den Gastisch zu reinigen. Schalte den Petromax Gastisch vollständig aus und warte, bis er vollständig abgekühlt ist.

1. Trenne den Gastisch ordnungsgemäß von der Gasflasche.
2. Beseitige Fett und andere Rückstände auf den Oberflächen des Gastisches sowie vom Windschutz vorsichtig mit warmem Seifenwasser und einem fusselfreien Tuch und wische mit klarem Wasser nach.
3. Entferne Wasserrückstände vollständig mit einem trockenen Tuch.
4. Wir empfehlen, dass du die Gasbrenner mindestens einmal pro Jahr mittels handels üblichen Pfeifenreinigern sauberst.

Wartung und Lagerung

Lagere den Gastisch zu jeder Zeit unzugänglich für Kinder und Tiere.

Lagere den Gastisch nicht mit angeschlossener Gasflasche.

Der Gastisch sollte stets trocken sowie für Kinder und Tiere unzugänglich gelagert werden. Reinige den Gastisch vor jedem Verstauen von Speiseresten und Schmutz. Befolge die nachstehenden Schritte, um den Gastisch nach der Benutzung zu verstauen.

1. Stelle sichere, dass der Gastisch vollständig abgekühlt und frei von groben Verunreinigungen ist.
2. Stelle sicher, dass sich sãmtliche Bedienknöfte in der Position "OFF" [-] befinden.
3. Stelle sicher, dass der Gastisch von der Gasflasche getrennt und dass diese zugedrecht ist.
4. Stelle den Gastisch an einem trockenen und witterungsgeschützten Ort unter. Hierfür eignen sich z. B. Gartenhaus, Garage oder Ähnliches.
5. Decke den Gastisch gut ab, umihn vor Staub zu schützen.
6. Lagere die Kochgeschirrauflage deines Gastisches möglichst separat bzw. verpacke sie gut, um Flugrost vorzubeugen.
7. Verstaue die Gasflasche an einem kühlen, frostsicheren, trockenen Ort. Lagere die Gasflasche an einem gut belufteten Ort, nicht in Kellern oder in der Nähe von Senken, Ablaufen oder Schächten.

Garantie und Service

Gewährleistung

Bei sachgemäßem Gebrauch erhältst du auf denen Petromax Gastisch eine Gewährleistung von zwei Jahren ab Kaufdatum. Dies betrift nicht die Verschleiße. Funktioniert dein Produkt nicht zufriedenstellend aufgrund von Schäden am Material oder Herstellungsmängeln, hast du Anspruch auf Nachbesserung. Setze dich dazu mit demem zuständigen Handler in Verbindung.

Service

Bei Fragen und Problemen unterstützen wir dich gern. Unseren Kundenservice erreicht du per E-Mail unter: [e-mail]

Passende Petromax Produkte zu deinem Petromax Gastisch findest du online auf www.petromax.de

Problembehebung

Problem möglicher Lösungsweg
Der Gastisch wackelt oder kippelt	Die Beine können untersiedlichweit auf den Gastischrahmen aufgesteckt werden. Das Wackeln / Kippeln kann somitausgegliedchen werden. Achte auf einen stabilen, ebenen undfeuerfesten Untergrund.
Dle Gasflasche{lattach sich nicht anschließen	Prüfe, ob die / der verwendete Gasflasche / Druckmindererden nationalen Anschlussbedingungen entspricht.
Ein oder mehrereBrenner zünden nicht	Schließe die Gaszufahr und warte eine minuten bis dasbereits ausgestromte Gas verflogen ist.Versuche erneut den Brenner zu zünden.Versuche den Brenner manuell mit einem Streichholz o.a.zu zünden. Eventuell falsch eingestellte Elektrode des Pie-zozünders.Prüfe, ob das Gasflaschenventil geöffnet ist.Prüfe auf Leckagen.Prüfe, ob das Gasventil an demem Gastisch geöffnet ist.Kontaktiere für eine Reparatur deinen Fachhändler oderunsen Kundenservice.
Gasflasche ist (fast) leer	Prüfe, ob die Gasflasche (fast) leer ist. Tausche die Gasflaschegegen eine Neue aus.
Es Ist Gasperuch wahrnehmbar	Schließe die Gaszufahr an der Gasflasche und lass das Gerätbakühlen.Prüfe, ob alle Verbindungen dicht sind (Leckagentest).
Brenner brennt mit sehrkleiner Flamme	Prüfe, ob du den richtigen Druckminderer verwendest.Prüfe, ob keine Gasflasche noch ausreichend gefüllt ist.Prüfe, ob Gas an anderen Stellen entweicht (Leckagentest).Prüfe, ob der Gasweg blockiert ist (z. B. durch einenverschmutzten Brenner oder einem gequetschten Schlauch).
Brenner brennt mit sehrhoher Flamme	Prüfe, ob du den richtigen Druckminderer verwendest.Wende dich an deinen Fachhändler, unseren Kundenserviceoder einen Gasfachmann.

Wenn ein Problem auftritt, das du nicht mit einer der hier angegebenen Methoden offen kannst, wende dichitte an deinen zuständigen Fachhändler oder unseren Kundenservice.Allgemeine Kontaktinformationen findest du auf unserer Webseite unter www.petromax.de

Table of contents

Ausbau der Gasflasche:

A) Luk forst for gastilforslen ved at lukke gasflaskeventilen. Luk sa gastilforslen med betjeningsknappen pa gasblusset, for at undgaevt. forpufning.
B) Fjern alle ventil er og slangen med reguleringsventil fra gasflasken.
C) Udskift den tosome gasflaske med en ny hos din forhandler.

Petromax Gastisch mit Mehrfachbrenner:

Copyright © Petromax GmbH. Alle Rechte vorbehalten.

Petromax und die Drachenmarke sind eingetragene Marken. Kein Teil dieser Anleitungarf in irgendeiner Form ohne schriftliche Genehmigung reproduziert, verarbeitet, vvielfaltigt oder verbreitet werden.

EN
