| Produkttyp | Elektrofahrrad (EPAC) |
| Marke | Ducati |
| Modell | Scrambler SCR-E Sport |
| Kategorie | Fahrrad |
| Gewicht | ca. 25 kg |
| Akku | Lithium-Ionen 36 V |
| Ladezeit | ca. 6 Stunden |
| Motor | Elektromotor, 250 W (Schätzung) |
| Bremsen | Hydraulische Bremsen vorne und hinten |
| Antrieb | Shimano |
| Display | Multifunktions-LCD-Bildschirm |
| Unterstützungsstufen | 5 (einstellbar auf 3, 5 oder 9) |
| Maximale unterstützte Geschwindigkeit | 25 km/h |
| Radgröße | 20 Zoll |
| Rahmen | Klappbar |
| Reifen | Fat (breite) |
| Verwendung | Öffentliche Straßen, Radwege, Außenbereich |
| Betriebstemperatur | 0 °C bis +40 °C |
| Maximale Luftfeuchtigkeit | 80 % |
| Maximale Steigung | 10 % |
Häufig gestellte Fragen - Scrambler SCR-E Sport DUCATI
Benutzerfragen zu Scrambler SCR-E Sport DUCATI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fahrrad kostenlos im PDF-Format! Finden Sie Ihr Handbuch Scrambler SCR-E Sport - DUCATI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Scrambler SCR-E Sport von der Marke DUCATI.
BEDIENUNGSANLEITUNG Scrambler SCR-E Sport DUCATI
Gebrauchs und wartungsanleitung
Vor der Verwendung des Fahrrads muss es ordnungsgemäß montiert und in allen Teilen überprüft werden. Montageschäden oder fehlerhafte Wartungsarbeiten fallen nicht unter die Garantie.
1. Vorwort
1.1 Allgemeines
Dieses Handbuch ist ein wesentlicher Bestandteil des pedalunterstützten Fahrrads (EPAC) und muss dem Benutzer übergeben werden.
Vor der Inbetriebnahme ist es wichtig, dass die Benutzer die folgenden Anweisungenlesen, verstehen und bereits befolgen.
Der Hersteller haftet nicht für Schäden an Personen und / oder Gegenständen oder am Fahrad mit Pedalunterstützung, wenn es nicht entsprechend den angegebenen Vorschriften verwendet wird.
Im Hinblick auf eine kontinuierliche technologische Weiterentwicklung behält sich der Hersteller das Recht vor, das pedalunterstützte Fahrrad (EPAC) ohne vorherige Ankündigung zuändern, ohne dass these Handbuch automatisch aktualisiert wird.
Wir empfehlen die website www.ducatiurbanemobility.it
Hier werden Aktualisierungen oder Änderungen für these Handbuch veröffentlich.
1.2 Kundendienst
Bei Problemen oder Nachfragen wenden Sie sichitteGREne an den Kundendienst Ihres zuge-lassenen Ducati Urban e-Mobility-Handlers, der über kompetentes und spezialisiertes Personal, spezielle Ausrüstung und Originalersatzteile verfügt.
1.3 Grafische Symbole für Sicherheitshinweise
Für die Sicherheitshinweise in thisem Handbuch werden die folgenden grafischen Warnsymbole verwendet. Sie dieren dazu, die Aufmerksamkeit des Lesers / Benutzers auf sich zuziehen, und ihm somit zu halten, das Fahrrad mit Pedalunterstützung richtig und safer zu verwenden.
WARNING
Bitte beachten
Zeigt Verhaltensregeln auf, die befolgt werden müssen, um Schäden am Fahrrad mit Pedalunterstützung und / oder das Auftreten gefährlicher Situationen zu vermeiden.
ACHTUNG
Restrisiken
Es wird auf das Vorhandensein von Gefahren hingewiesen, die Restrisiken verursachen können und auf die der Benutzer achten muss, um Unfälle oder Sachschäden zu vermeiden.
2.1 Allgemeine Sicherheitsregeln
WARNING
Verwendung des Fahrrads mit Pedalunterstützung
Jeder Benutzer sollte vor der Benutzung zuerst这点es Benutzer- und Wartungshandbuch gelesen haben, insbesondere das Kapitel über Sicherheitshinweise.
WARNING
Risiken im Zusammenhang mit der Verwendung des Fahrrads mit Pedalunterstützung
Trotz des Vorhandenseins von Sicherheitsvorrichtungen müssen für die sichere Verwendung des Fahrrads mit Pedalunterstützung alle in thisem Handbuch enthaltenen Bestimmungen zur Verhütung von Unfallen beachtet werden.
Während der Fahrt immer konzentriert bleiben und NICHT die Restrisiken untersachtzen, die mit der Verwendung des Fahrrads mit Pedalunterstutzung verbunden sind.
Auch wenn Sie bereits mit einem Fahrrad mit Pedalunterstützung vertraut sind, müssen Sie zusätzlich zu den allgemeinen Vorsichtsmaßnahmen, die beim Fahren eines Kraftfahrzeugs zu beachten sind, die hier gegebenen Anweisungen befolgen.
2.2 Verantwortung
Die Nichtbeachtung der in thisem Handbuch enthaltenen Betriebs- und Sicherheitsanweisungen befrei den Hersteller von jeglicher Haftung.
Wenn die Wartung des Fahrrads mit Pedalunterstutzung in einer Weise durchgefuhrt wird, die nicht den Vorgaben entspricht, nicht mit originalen Ersatzteilen oder auf jeder Fall so erfolgt, dass seine Integrität gefährdet oder seine Eigenschaften geändert werden, ist der Hersteller von jeglicher Verantwortung in Bezug auf die persönliche Sicherheit und Fehlfunktion des Fahrrads mit Pedalunterstutzung freigestellt.
Wenn Sie ungewöhnliche Gerausche horen oder etwas seltsam vorkommen, halten Sie das Fahrrad mit Pedalunterstutzung(sofort an. Im Folgenden eine Überprüfung durchführren und sich gegebenenfalls an den Kundendienst wenden.
Dieutzung der der öffentlichen Straßen setzt die Kenntnis und Einhaltung der Vorschriften der StraBenverkehrsordnung voraus.
Für Daten, die nicht in thisem Handbuch enthalten sind oder nicht aus thisem Handbuch abgeleitet werden konnen, wird empfohlen, sich direkt an die Kundendienstabteilung Ihres zugelassenen Ducati Urban e-Mobility-Handlers zu wenden.
2.3 Hinweise für Benutzer
- Es ist verboten, eine weitere Person mitzunehmen.
- Esarfur von Erwachsenen und erfahrenen Kindern verwendet werden.
- Vor dem Fahren mit dem Fahrrad mit Pedalunterstützung niemals Alkohol oder Drogen zu sichnehmen.
- Dieses Modell eines Fahrrads mit Pedalunterstützung wurde für den Einsatz im Freien, auf öffentlichen Straßen oder Radwegen entwickelt und gebaut.
- Keine hohenen Leistungen vom Fahrrad mit Pedalunterstutzung erwarten, als die für die es ausgelegt wurde.
- Niemals mit dem Fahrrad mit Pedalunterstutzung fahren, wenn Teile fehlen.
-Unebene Oberflächen und Hindernisse vermeiden. - Beim Fahren den Lenker mit beiden Händen anfassen.
- Verschlissene und / oder beschädigte Teile ersetzen und vor dem Gebrauch überprüfen, ob die Schutzvorrichtungen ordnungsgemäß Funktionieren.
2.4 Hinweise zur Wartung
Alle Wartungsarbeiten müssen bei abgehängtem Akku durchgeführt werden.
Während jeder Wartung mussen die Bediener mit der erforderlichen Unfallverhütungsausrüstung ausgestellt sein.
Die zur Wartung verwendeten Werkzeuge müssen geeignet und vonGreater Qualitat sein.
Kein Benzin oder brennbare Lösungsmittel, sondern nur nicht brennbare und ungiftige verwenden.
Die Verwendung von Druckluft (max. 2 bar) soweit wie möglich vermeiden und sich mit einer Schutzbrille mit Seitenschutz schützen.
Bei Kontrollen oder Wartungsarbeiten niemals offene Flamm als Beleuchtungsmittel verwenden.
Nach jeder Wartung oder Einstellung sicherenstellen, dass sich keine Werkzeuge oder Fremdkörper zwischen den beweglichen Teilen des Fahrrads mit Pedalunterstützung befinden.
WARNING
Original-Ersatzteile
Nur Originalersatzteile von Ducati Urban e-Mobility verwenden.
Jegliche Haftung des Herstellers für Schäden oder Funktionsverlust, die durch die Verwendung von nicht originem Zubehör und Teilen verursacht werden, ist ausgeschlossen.
2.5 Sonstige Bestimmungen
Vor der Verwendung muss zunachst das Vorhandsein und die Integrität der Schutzvorrichtungen sowie die Funktion der Sicherheitsvorrichtungen überprüft werden.
Wenn ein Defekt festgestellt werden sollen, niemals das Fahrrad mit Pedalunterstutzung benutzen!
Schutzabdeckungen
Es ist strengstens untersagt, die Schutzabdeckungen für Akku, Kette, die Warn- und Typenscholder usw. zu ändern oder zu entfernen.
2.6 Lagerung
Für den Fall, dass das Fahrrad mit Pedalunterstützung für langere Zeiten der Stillegung gelagert und aufbewahrt werden soll, müssen folgende Vorgänge ausgeführt werden:
- Es an einem trockenen und belufteten Ort aufstellen.
- Eine allgemeine Reinigung des Fahrrads mit Pedalunterstutzung durchfuhren.
- Den Akku aus seinem Sitz entfernen.
- Das Fahrrad auf den Ständer stellen.
- Freiliegende elektrische Kontakte mit Antioxidationsmitteln schützen.
- Alle Oberflächen einfetten, die nicht durch Farben oder Korrosionsschutzbehandlungen geschützt sind.
3. Beschreibung des fahrrades (epac)

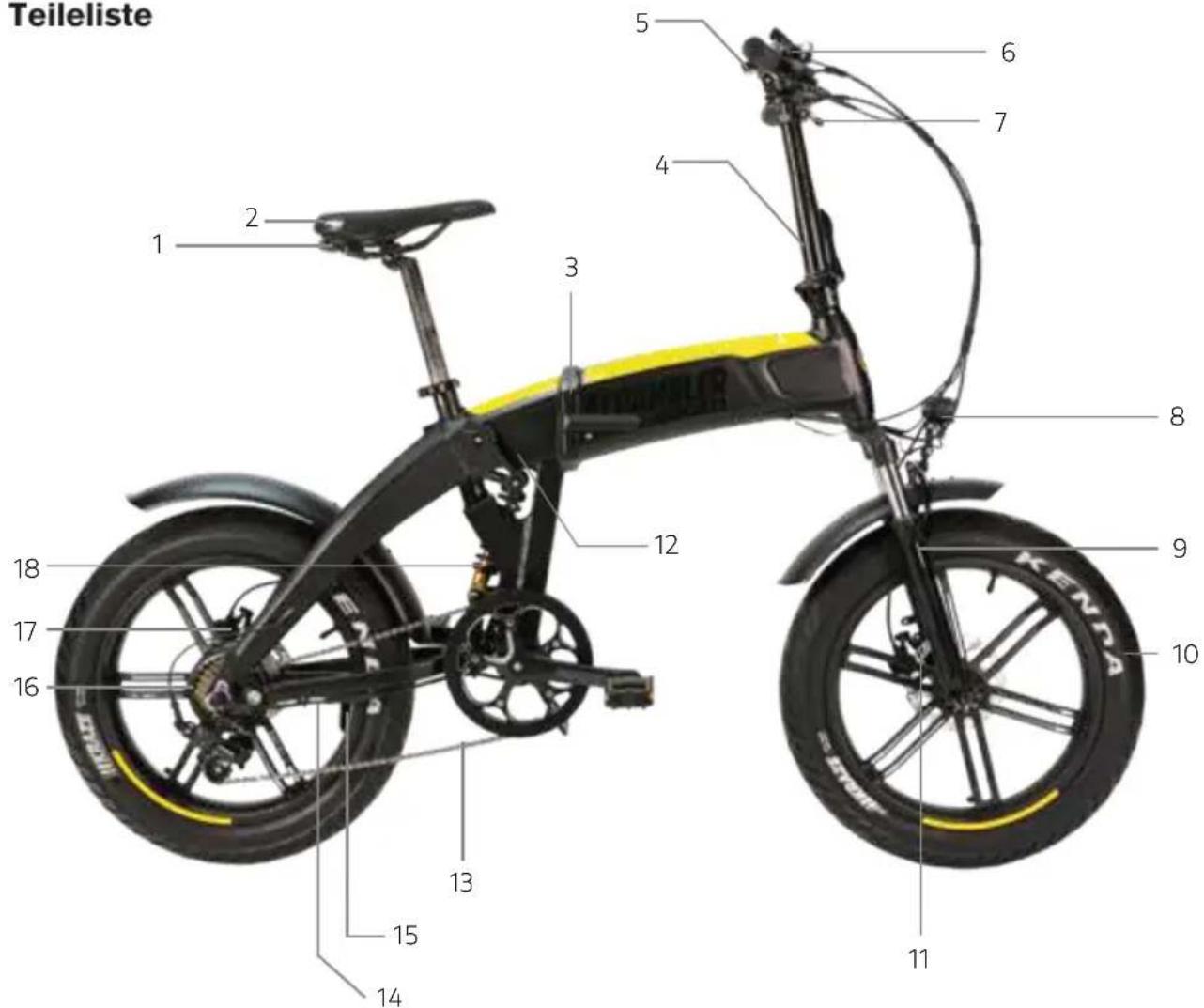

3.1 Teileliste
- Rücklicht
- Sattel
- Rahmenschloss
- Lenkerschaft
- Display
- Gangschaltung SHIMANO
- Bremshebel
- Frontlicht
- Gabel
- Rad 20"
- Vordere Hydraulikbremse

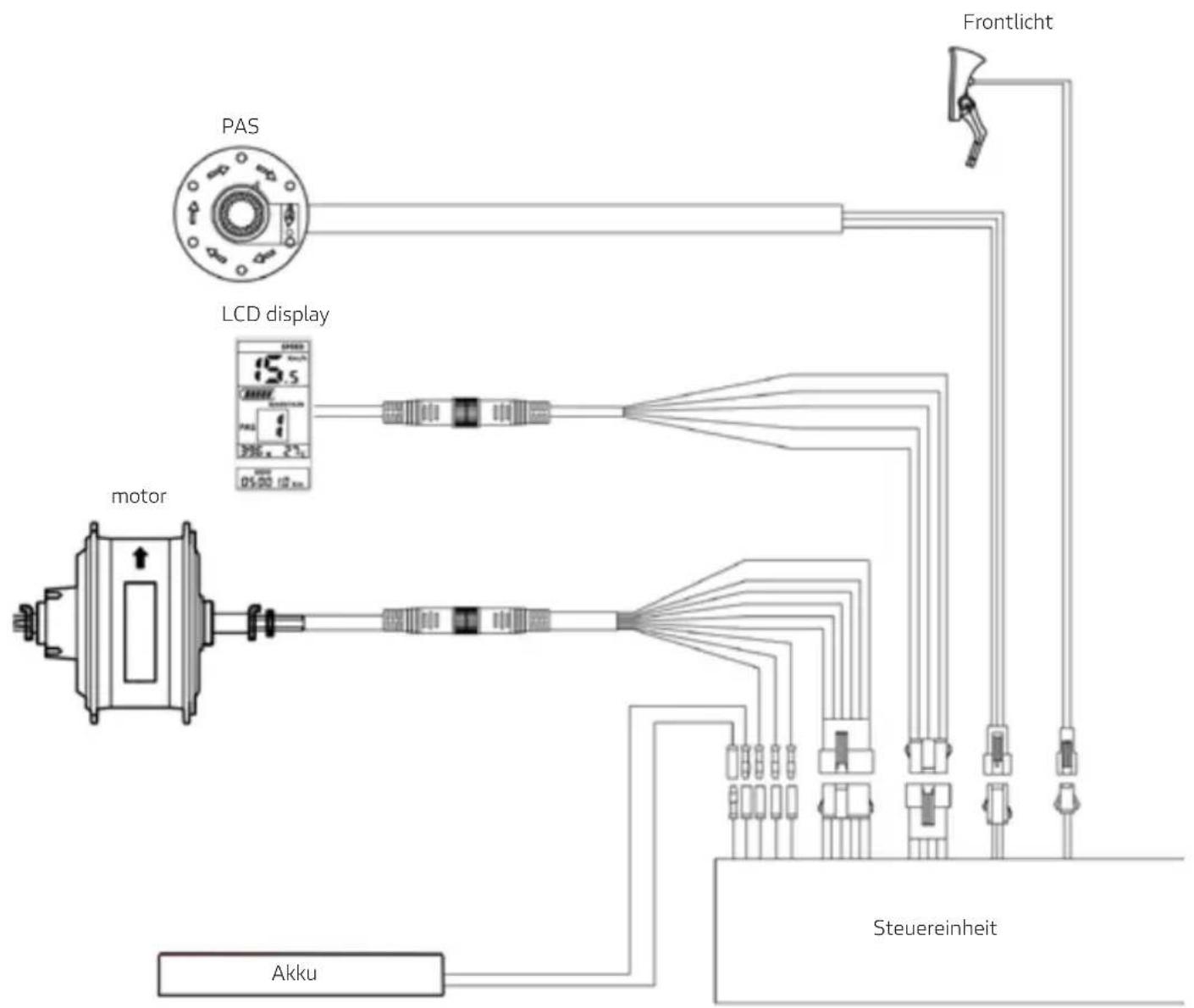

- Steuereinheit
- Kette
- Motorbuchse
- Mittelstandner
- Motor
- Hydraulische Hinterradbremse
- StoBdampfer hinten
3.2 Betriebsbedingungen
Das Fahrrad mit Pedalunterstutzung wurde entwickelt und gebaut, um im Freien, auf öffentlichen Straßen und auf Radwegen, jedoch immer mit asphaltierten Oberflächen, gefahren zu werden.
Jede Änderung des Konstruktionszustands kann das Verhalten, die Sicherheit und die Stabilität des Fahrrads mit Pedalunterstützung beeinträchtigen und zu einem Unfall führen.
Andere Verwendungsarten oder die darüber hinausgehende Ausweitung des Betriebs entsprechen nicht der vom Hersteller zugewiesenen Bestimmung, weshalb der Hersteller keine Verantwortung für darauf resultierende Schäden übernehmen kann.
Die Reichweite des Akkus und damit die geschätzte Kilometerleistung in km kann je nach Betriebsart und äußerten Einflüssen erheblich variieren. Die folgenden besonders einflussreichen Faktoren sind zu beachten: Gewicht des Benutzers, Trittfrequenz, auf dem Display ausgewählte Unterstützungsstufe, Durchschnittsgeschwindigkeit, Tiefe und Verschleib des Profils, Straßeneigung und -oberfläche, Wetterbedingungen.
3.3 Nutzungsumgebung
Das Fahrrad mit Pedalunterstutzung kann außer bei widrigen Wetterbedingungen (Regen, Hagel, Schnee, starker Wind usw.) im Freien verwendet werden.
Zulässige Höchsttemperatur: + 40 °C.
Zulässige Mindesttemperatur: + 0 °C.
Maximal zulässige Luftfeuchtigkeit: 80 %
Die Einsatzumgebung muss eine ebene, kompakte Asphaltoberfläche aufweisen, die frei von Unebenheiten, Lächern oder Vertiefungen, Hindernissen und Ölflecken ist.
Darüber hinaus muss der Einsatzort von der Sonne oder von Kunstlicht beleuchtet werden, um die korrekte Sicht auf den Weg und die Lenkung des Fahrrads mit Pedalunterstützung zu gewährleisten (Empfehlung 300 bis 500 Lux).
WARNING
Verbotene Nutzung
Das Fahrrad mit Pedalunterstutzung darf nicht benutzt werden:
in Bereichen, in denen Brand- oder Explosionsgefahr besteht;
in Umgebungen mit einer atzenden und / oder chemisch aktiven Atmosphäre;
In schlecht beleuchteten Umgebungen;
Auf Untergrund mit einer Neigung von mehr als 10% ;
Aufunebenem,unbefestigtemUntergrund.
3.4 Unsachgemäß Verwendung und mögliche Gefahren
Die nachstehend beschreibenben Tätigkeiten, die öffentlich nicht den gesamten Bereich möglichen "Missbrauchs" des Fahrrads mit Pedalunterstützung abdecken können, sind als absolut verboten zu betrachten.
WARNING
Verbotener Betrieb
Durch einen verbotenen Betrieb erlischt die Garantie.
Der Hersteller leht eine Verantwortung für Schäden an Personen und Gegenständen ab, die durch einen verbotenen Betrieb entstehen.
ACHTUNG
STRENGTHENS UNTERSAGT
Das Fahrrad mit Pedalunterstutzung fur andere Zwecke zu verwenden als die, fur die es gebaut wurde, d. h. fur die Mitnahme einer Person
Mit dem Fahrrad mit Pedalunterstutzung in Bereichen unterwegs zu sein, in denen Explosions-gefahr besteht.
Mit dem Fahrrad mit Pedalunterstutzung bei widrigen Witterungsbedingungen (strömender Regen, Hagel, Schnee, starker Wind usw.) zu fahren
Fahrgasttransport
Das Fahrrad unter dem Einfluss von Alkohol oder Drogen zu fahren
Das Fahrrad mit Pedalunterstutzung zu verwenden, wenn das zulässige Gewicht übersritten wird.
Den Akku in Umgebungen aufzuladen, die zu heiß oder unzureichend beluftet sind
Den Akku während des Ladevorgangs abzudecken
Rauchen oder offenes Feuer in der Nähe des Ladebereichs
Fahren oder Anhalten auf Oberflächen mit einem Gefäß von mehr als 10% oder in unbefestigtem Zustand (nicht asphaltiert, mit Lächern, Vertiefungen, Hindernissen usw.).
Das Ausführten jeglicher Wartungsarbeiten bei angeschlossen Akku
Nicht originale Ersatzteile zu verwenden
GliedmaBen oder Finger zwischen die beweglichen Teile des Fahrrads einzufuhren
Es ist absolut verboten, die Sattelstütze über die auf der Sattelstütze angegebene Grenze hinaus anzuheiten, um das Risiko von Brücken am Rahmen zu vermeiden.
4. Heben und transport
4.1 Heb
Das Gewicht des Fahrrads mit Pedalunterstützung beträgt ca. 25kg ,ecause wird das Hebendurch zwei Erwachsene empfohlen.
ACHTUNG
Quetschen und Aufprall
Beim Heben ist äußerte Vorsicht geboten, um Schäden an Personen und Gegenständen zu vermeiden.
Dies sollte von zwei Personen durchgefuhrt werden.
Der Hersteller haftet nicht für Brüche durch Anheiten und / oder Transport des pedalunterstützten Fahrrads nach der Übergabe.
4.2 Transport
Um die Sicherheit des Transports im Lieferwagen zu gewährleisten, muss eine Bewegung des Fahrrads mit Pedalunterstützung verhindert werden. Dies wird erreicht, indem man es auf den Mittelständer stellt und mit Bändern oder Verankerungskabeln in gutem Zustand befestigt. In diesen Zusammenhang müssen die Anschläge so installiert werden, dass der Rahmen und andere Teile des Fahrrads nicht beschädigt werden.
5. Inbetriebnahme
5.1 Laden des Akkus
Vor dem ersten Gebrauch des Fahrrads muss der Akku mit dem mitgelieferten Ladegerät mindestens 4 bis 6 Stunden lang bis zum Abschluss des Ladevorgangs aufgeladen werden.
Das Fahrrad wird von einem 36-V-Lithium-Ionen-Akku gespeist.
Die durchschnittliche Ladezeit beträgt ca. 6 Stunden. Die Akkus sind vom Typ Lithium-Ion.
Um die Lebensdauer des Akkus so welt wie möglich zu verlangern, wird eine monatliche vollständige Aufladung empfohlen, auch wenn das Fahrrad nicht benutzt wird.
Wir empfehlen, den Akku nach jedem Gebrauch des Fahrrads mit Pedalunterstutzung mit seinem speziellen Ladegerät aufzuladen.
Laden mit eingelegtem Akku:
Den Ladestecker in die Dose am Rahmen einführen.
Das Ladegerät an die Netzsteckdose anschließen (230 V / 50 Hz).
Laden mit ausgebautem Akku:
Die Halterung mit dem entsprechenden Gerät öffnen.
Den Schlüssel in das Schloss an der Unterseite der Akkus einführen, die Unterseite des Akkus mit einer Hand festhalten und den Schlüssel gegen den Uhrzeigersinn drehen. Den Akkus entfernen und sie zur Werkbank zu bringen.
Den Ladstecker in die Steckdose des Akkus einführen.
Das Ladegerät an die Netzsteckdose anschließen (230 V / 50 Hz).
Während des Ladevorgangs leuchtet das rote Licht im Ladegerät. Nach Abschluss des Ladevorgangs erlischt das rote Licht und ein grüne leuchtet auf.

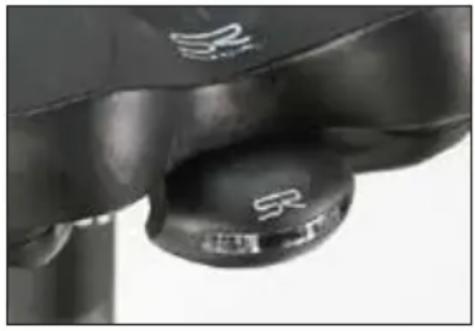

5.2 Rücklicht
Das Rücklicht ist bereits unter dem Sitz installiert. Entfernen Sie das transparente Etikett an der Rückleuchte, um eine relative Inbetriebnahme zu erhögblichen. Schalten Sie das Licht mit der entsprechenden Taste am Licht ein / aus.
ACHTUNG
Vorsichtsmaßnahmen beim Laden
Den Stecker immer erst an den Akku und dann den Netzstecker an das Stromnetz anschließen. Wenn der Ladevorgang abgeschlossen ist, immer zuerst den Netzstecker und dann den Stecker aus dem Akkuziehen.
Den Akku immer vollständig aufladen.
Nur Original-Netzteile verwenden.
Den Akku nicht länger als 16 Stunden laden halten.
Immer in einem belufteten Bereich aufladen.
Den Akku nicht in zu halten Umgebungen aufladen.
Den Akku nicht in der Höhe von brennbaren Flüssigkeiten aufladen.
Den Akku während des Ladevorgangs niemals abdecken.
Wenn der Akku einen schlechten Geruch abgibt,sofar den Netzstecker aus der Steckdoseziehen und luften den Raum luften. Den Akku nicht berühren.Den Akku an einem kühlen, trockenen Ort aufbewahren, wenn er nicht verwendet wird.
5.3 Betriebsschalter
Überprüfung des Wirkungsgrads und Ladezustands des Akkus. Die Verwendung in einer sehr kalten Umgebung beeinträchtigt schnell die Wirksamkeit des Akkus. Kettenspannung und Schmierung überprüfen Überprüfung, ob die Pedale in ihrer jeweiligen Position richtig angezogen sind. Die Pedale sind für jeder Seite unterschiedlich. Auf der Pedalachse ist das Symbol R bzw. L für die rechte und linke Seite angebracht. Weiterhin das korrekte Anziehen der Kurbeln am Tretlager überprüfen.
5.4 Rader
Den Reifenfulldruck anhand der Werte auf der Reifenschulter prufen. Den Verschleibzustand des Reifens prufen: Es durren keine Schnitte, Risse, Fremdkörper, abnormale Schwellungen, freiiegende Gewebe und andere Schäden vorhanden sein.
5.5 Bremsanlage
Die Funktion der Bremsen mit einem Bremstest bei niedriger Geschwindigkeit (max. 6 km / h) in einem hindernisfreien Bereich überprüfen: zuerst mit der Hinterradbremse und dann mit der Vorderradbremse.
WARNING
Feststellung von Fehlern
Falls bei den Vorprüfungen Mängel jeglicher Art festgestellt werden und auch nur eine einzige
Prüfung negativ ausfällt: nicht mit dem pedalunterstützten fahrrad fahren.
Sofort alle Maßnahmen treffen, um eine angemessene Einstellung vorzunehmen, und sich gegebenenfalls an den Kundendienst wenden.
6.1 Zusammenbau des Modells SCR-E

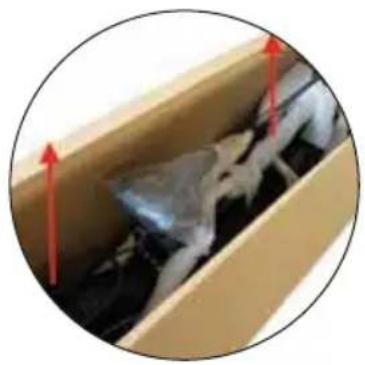

- Das Fahrrad vorsichtig aus der Verpackung behmen und dann das gesamte Schutzmaterial entfernen. Dabei darauf auf achten, die lackierten Teile nicht zu zerkratzen oder an den Fahrradkabeln zuziehen. Das Entferndes Fahrrads aus der Verpackung muss von zwei Erwachsenen durchgefuhrt werden, um keine Verletzungen oder Quetschungen zu verursichen.
- Den oberen Teil der Lenksäule (mit der Nummer 1) in den unteren Teil der Lenksäule (mit der Nummer 2) einsetzen. Die Höhe des Lenkers an die Vorlieben beim Fahren anpassen.
- Den Lenker in eine vertikale Position bringen undihn mit dem entsprechenden Hebel an der Lenksäule feststellen.
- Den Sattel ausrichten und die Sattelstütze mit dem Kragen am Rahmen richtig feststellen (Foto rechts). Das Sattelrohr nicht über den angegebenen Grenzwert anheiten, um ein Brechen des Rahmens und schwere Verletzungen während der Fahrt zu vermeiden.

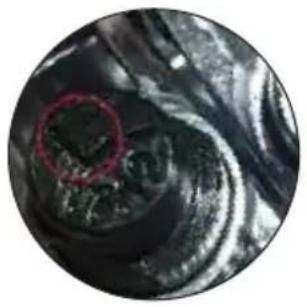

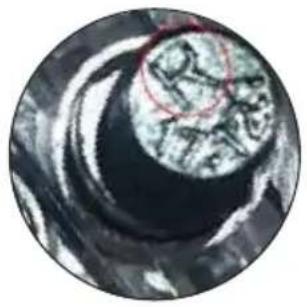

- Das rechte Pedal wird durch die R-Markierung an der Pedalachse angezeigt, während das linke eine L-Markierung aufweist.
Das linke Pedal gegen und das rechte Pedal im Uhrzeigersinn in ihrer jeweiligen Position anziehen, um ernsthafte Verletzungen beim Fahren des Fahrrads und Schaden am Fahrrad zu vermeiden.
Sicherstellen, dass alle schrauben und pedale fest angezogen sind.
ACHTUNG
Unfallgefahren
- Überprüfen, ob alle Schrauben und Pedale richtig angezogen sind.
- Eine schlechte Positionierung der Pedale und / oder ein nicht festes Anziehen kann die Kurbeln beschädigen und / oder dazu führen, dass die Pedale während der Fahrt herausfallen, wodurch die Gefahr besteht, sich selbst und andere ernsthaft zu verletzen.
WARNING
Feststellung von Fehlern
- Für den Fall, dass während des Zusammenbaus Unklarheiten oder Schwierigkeiten beim Zusammenbau selbst auftreten sollenn, nicht mit dem pedalunterstützten fahrrad fahren.
Wenden Sie sich an die Serviceabteilung Ihres zugelassenen Ducati Urban e-Mobility-Handlers.

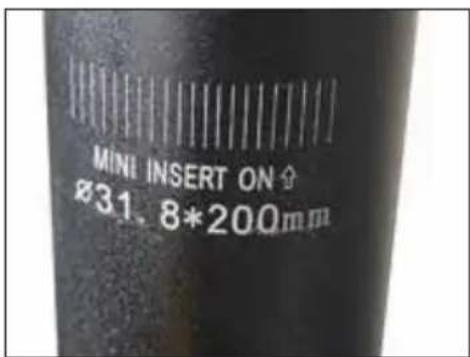

6.2 Maximales Ausziehen der Sattelstütze
ACHTUNG
Strengstens untersagt
Aus strukturellen und Sicherheitsgründen ist es strengstens untersagt, die Sattelstütze über den auf der Sattelstütze angegebenen Grenzwert hinaus auszuziehen, um das Risiko möglicher Brüche am Rahmen zu vermeiden.
7. Wartungsanleitung
Alle Wartungsarbeiten müssen bei ausgeschalteter Unterstützung durchgeführt werden, wobei der Akku abgehängt ist und das Fahrrad auf dem Mittelstander liegt.
Nach jedem routinemäßigen Wartungseingriff muss die einwandfrei Funktion aller Vorrichtungen überprüft werden.
In thisem Handbuch sind keine Angaben zu Demontage und außerordentlicher Wartung enthalten, da diese Vorgänge immer ausschließlich von den Mitarbeitern des Kundendienstes Ihrres zugelassenen Ducati Urban e-Mobility-Handlers durchgeführt werden müssen.
Der Kundendienst kann alle Angaben machen und alle Anfragen zur perfekten Instandhaltung Ihres Fahrrads mit Pedalunterstutzung beantwerten.
WARNING
Feststellung von Fehlern
- Wenn auch nur eine einzige Prüfung negativ ausfält, nicht mit dem fahrrad mit pedalunterstützung fahren.
- Sofort alle Maßnahmen treffen, um eine angemessene Einstellung vorzunehmen, und sich gegeben falls an den Kundendienst Ihr's Handlers wenden.
7.1 Waschen
Das Reinigen des Fahrrads mit Pedalunterstützung ist nicht nur eine Frage des Erscheinungs-bildes, sondern erhögt es auch, Fehler sofort zu erkennen.
Um die Funktion der verschieden Bauteile, insbesondere der elektrischen, nicht zu beschädigen oder beeinträchtigen, muss die Reinigung unter Einhaltung bestimmter Vorsichtsmaßnahmen durchgeführt werden. Es ist absolut verboten, Wasserstrahlen unter Druck auf die elektrischen Teile, den Motor, das Display und den Akku zu halten. Für diese wird das Waschen mit einem Schwamm empfohlen.
Das pedalunterstützte Fahrrad vor dem Starten vollständig mit einem Tuch oder Papier abtrocknen und darauf auf achten, dass die lackierten Bauteile nicht zerkratzt werden. Die Verwendung von Druckluft, vor allem aus der Nähe und bei hohem Druck vermeiden. Sicherstellen, dass die elektrischen Bauteile keine Restfeuchtigkeit mehr aufweisen.
7.2 Kettenschmierung
Die Kette muss regelmäßig geschmiert werden, um übermögen Verschleib zu vermeiden und ihre Lebensdauer zu verlangern.
- Die gesamte Länge der Glieder mit einem Lappen reinigen.
- Ein spezielles Spruh-Schmiermittel für Ketten auf alle Glieder sprehen.
7.3 Verschleibteile prufen
Der tragende Rahmen des Fahrrads mit Pedalunterstutzung und die SchweiBahte müssen frei von sightbaren Fehlern wie Rissen, Verformungen, Einschnitten, Korrosion, usw. sein.
Sicherstellen, dass alle Schrauben und Pedale des Fahrrads mit Pedalunterstützung richtig angezogen sind.
Den Zustand und die Befestigung des Akkus überprüfen. Die Ummantelungen der Elektrokabel müssen in gutem Zustand sein und die Klemmen müssen fest angezogen und dürfen nicht korrodiert sein.Den Ladezustand des Akkus anhand der Anzeige am Lenkerdisplay überprüfen.
Für eine korrekte Verwendung des Akkus Ihres EPAC-Fahrads wird empfohlen, den Akku nach jedem Gebrauch des Fahrrads immer aufzuladen.
Den Reifenfulldruck mit einem Kompressor und einer Pistole mit Manometer oder einer Werkstattpumpe am entsprechenden Ventil in der Mitte der Felge überprüfen.
Den Zustand des Profils, der Felge, den geraden Lauf der Felge und die Befestigung der Felgen an den Naben überprüfen. Zwecks Austauschs der Reifen wenden Sie sich an den Kundendienst oder einen qualifizierten Reifenhändler.
Nicht die Spannung der Speichen ändern: Die Einstellung muss von Fachpersonal und mit geeigneten Geräten durchgeführt werden.
Die Bremsen müssen so eingestellt werden, dass ein effektives Bremsen gewährleistet ist, und die Bremshebel einen angemessenen Hub haben, um das Bremsen zu modulieren. Mit anderen Worten, die Bremsen dürfen nicht zu locker oder zu fest sein.

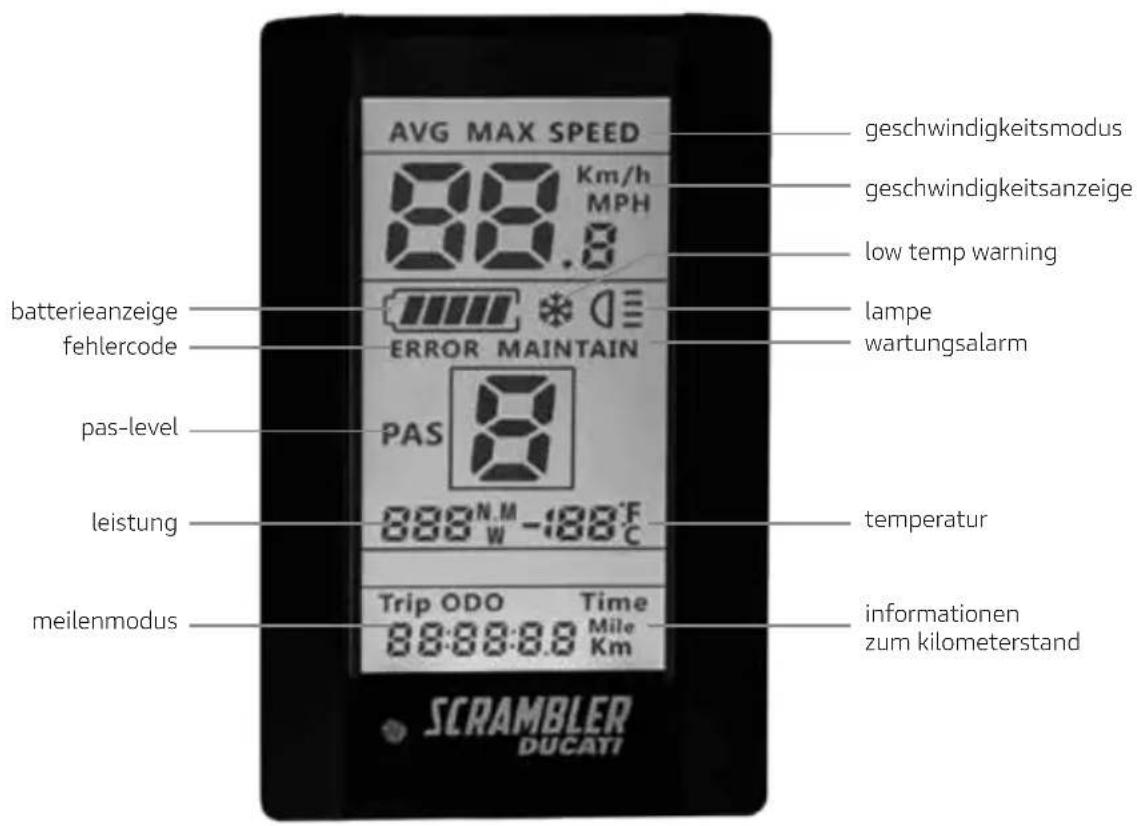

8. LCD-Anzeige
8.1 Vorwort
Das elektrische Fahrrad mit Pedalunterstützung ist mit einem LCD-Display ausgestattet, mit dem alle für Ihr Fahrrad bereitgestelltten Funktionen vollständig verwaltet werden können.

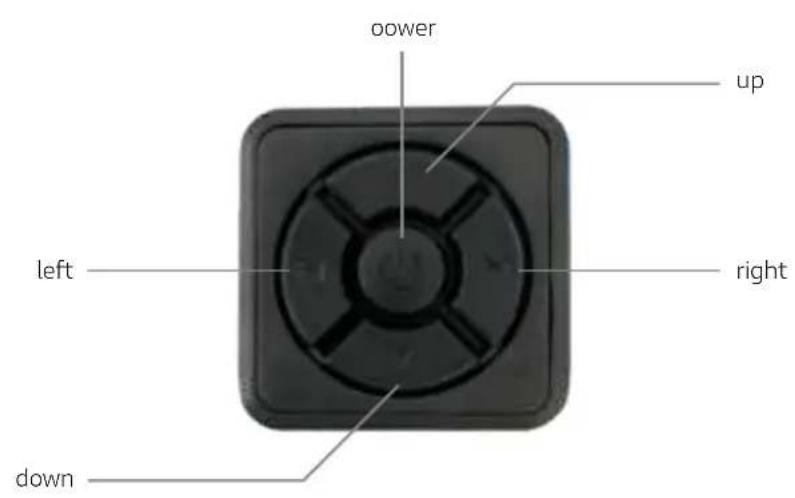

8.2 Ein-/Ausschalten
Halten Sie die Taste power mindestens 1 Sekunde lang gedrückt, um das LCD-Display einund auszuschalten.
8.3 Pedalunterstützung (PAS)
Drücken Sie die Tasten up oder down, um den PAS-Pegel zu erhöhen oder zu verringn (Pedalunterstützungsmodus). Standardmäßig ist Stufe 5 die maximal wählbare Stufe und bietet die hochstmögliche Unterstützung durch den Motor des Fahrrads mit Pedalunterstützung, die Stufe 1 die gingste. In Stufe 0 ist sie ausgeschaltet.
Das Display ist so vorkonfiguriert, dass es 5 Unterstützungsstufen bietet. Wahrend einer Rekonfigurationsphase (siehe Abschnitt 9.11) kann zwischen den Bereichen 0 - 3, 0 - 5 und 0 - 9 gewählt werden. Diese Optionenändern nicht die maximal geleistete Unterstützung, sondern bieten nur eine mehr oder weniger feine Abstufung der Unterstützung. Die folgende Tabelle dient zum Vergleich der verschiedene Bereiche.
| 3 Stufen | 5 Stufen | 9 Stufen | |
| 0 0 0 | Keine | ||
| 1 | 1 | ||
| 2 | |||
| 1 2 3 | |||
| 4 | |||
| 3 | 5 | ||
| 2 | 6 | ||
| 4 | 7 | ||
| 8 | |||
| 3 5 9 |
8.4 geschwindigkeit - durchschn.-geschw. - hochstgeschwindigkeit
Die taste left drucken, um zwischen den Funktionen speed - avg speed - max speed zu wechseln. Die speed-funktion zeigt die geschwindigkeit in zeitwährend des fahrens, die avg speed-funktion die durchschnittliche geschwindigkeit, die bei der letzten fahr t erreicht wurde, die max speed-funktion die maximale geschwindigkeit, die bei der letzten fahr t erreicht wurde.
8.5 trip - odo - time
Die taste right drucken, um zwischen den Funktionen trip - odo - time zu wechseln
Die trip-funktion zeigt die mit dem elektrofahrrad zusückgelegten teilkilometer an, die odo-funktion die mit dem elektrofahrrad zusückgelegten gesamtkilometer und die time-funktion die akkumulierte betriebszeit nach der letzten verwendung des fahrads.
8.6 Daten zusücksetzen
Die Taste right mindestens 1 s gedrück halten, um die Werte für AVG Speed / Max Speed / Trip / Time zurückzusetzen.
8.7 Einstellung der Beleuchtung
Mit dem Sensor auf dem Display kann das Frontlicht automatisch ein- und ausgeschaltet werden.
Um das Frontlicht manuell ein-/ auszuschalten, zuerst den Einstellwert "Automatischer Lichtsensor-Modus" in der Anzeigekconfiguration deaktivieren und dann die Taste upmindestens 1 Sekunde lang gedrück halten, um das Frontlicht am pedalunterstützen Fahrrad ein-/ auszuschalten.
Überprüfen, ob die Reflektoren im Vorder- und Hinterrad vorhanden und fest angezogen sind.
8.8 Schieberhilfe
Die Taste down mindestens 1 Sekunde lang gedrück halten, um die Schiebeunterstutzungsfunktion zu aktivieren. Dieselbe Funktion wird unterbrochen, wenn die Taste down losgelassen wird.
Durch die Schiebeunterstützung kann am Fahrrad der Motor aktiviert werden, ohne treten zu müssen. Mit dieser Funktion kann das Fahrrad eine Höchstgeschwindigkeit von 6 km / h erreichen.
WARNING
Schiebehilfe
Niemals die Schiebereilfe während der Fahrt verwenden, da die elektrischen Bauteile des Fahr-rads beschädigt werden konnten.
Die Schiebeunterstützung nur verwenden, wenn kein dem Elektrofahrrad her gegangen und die Lenkergriffe mit beiden Händen festgehalten werden.
8.9 Batterieanzeige
Die Batterieanzeige zeigt voll an, wenn der Akku des Fahrrads mit Pedalunterstutzung vollständig aufgeladen ist. Die Batterieanzeige fällt ab, wenn das Fahrrad mit Pedalunterstutzung verwendet wird. Die Batterieanzeige kann je nach Verwendung des Fahrrads mit Pedalunterstutzung im Ladezustand schwanken. Bei einem Anstieg kann die Batterieanzeige schnell abfallen, da der Batterieverbrauch des Fahrrads mit Pedalunterstutzung vielhigher ist.
Für eine geeignete Verwendung und Wartung des Akkus wird empfohlen, den Akku nach jedem Gebrauch vollständig aufzuladen.
9. Konfiguration des LCD-displays
Die Taste power zweimal kurz hintereinander drücken, um die LCD-Anzeigekconfiguration aufzurufen.
In der Anzeigekconfiguration die Tasten up und down drücken, um den Wert der einzelnen Einstellwerte zu ändern, die Tasten left / right, um zum vorherigen / nachsten Einstellwert zu wechseln, und die Taste power, um die LCD-Anzeigekconfiguration zu verlassen.
9.1 Km / Meilen
Nach Anzeige des Symbols S7, die Tasten up und down drucken, um von der Anzeige Km/h auf Mph zu wechseln.
9.2°C / F
Nach Anzeige des Symbols CF die Tasten up und down drucken, um von der Anzeige in Celsius ^ C auf ^ zu wechseln.
9.3 Automatisches Frontlicht
Nach Anzeige des Symbols bLO zulässige Werte: 0 - 5, die Tasten up und down drücken, um zwischen den verschiedenen Werten, zu wechseln. Der Wert 0 deaktiviert das automatische Frontlicht. Der Wert 1 aktiviert das Frontlicht automatisch in helleren Umgebungen, während der Wert 5 das Frontlicht in dunkleren Umgebungen automatisch aktiviert.
9.4 Hintergrundbeleuchting des Displays
Nach Anzeige des Symbols bL1, die Tasten up und down drücken, um zwischen den zugelassenen Werten von 1 bis 5 zu wechseln.
9.5 Beeper
Nach Anzeige des Symbols bEP, zulässige Werte: 0 und 1, die Tasten up und down drucken, um zwischen den verschiedenen Werten zu wechseln. Bei 0 ist der Piepser deaktiviert, bei 1 ist der Piepser aktiviert.
9.6 Automatische Displayabschaltung
Nach Anzeige des Symbols OFF, zulässige Werte: 1 - 9.
Die eingestellten Werte entsprechen den Minuten. Der Standardwert ist 5.
Wenn der eingestellte Wert zwischen 1 und 9 liegt, wird die Anzeige nach den eingestillten Minuten automatisch ausgeschaltet.
9.7 Leistungsanzeige
Nach Anzeige des Symbols P0d, die Tasten up und down drücken, um zwischen den verschiedenen zulässigen Werten zu wechseln: 0 und 1, mit dem Wert 1 kann die Wattleistung auf dem Display angezeigt werden, mit dem Wert 0 wird sie deaktiviert.
9.8 Hinweis
Nach Anzeige des Symbols nnA, die Tasten up und down drucken, um zwischen den verschiedenen zulässigen Werten umzuschalten: 0 und 1, mit dem Wert 1 ist diese Funktion aktiviert, mit dem Wert 0 ist diese Funktion deaktiviert. Diese Funktion kann nicht aktiviert werden aufgrund der Vorgaben des Herstellers.
9.9 Raddurchmesser
Nach Anzeige des Symbols Wd, die Tasten up und down drucken, um die verschiedene zugelassenen Werte einzustellen: 16 - 18 - 20 - 22 - 24 - 26 - 700C - 28 - 29.
Die eingestellt den Werte entsprechen den Zoll des Raddurchmessers. Lassen Sie für Ihr Modell den Wert bei 20, da sonst die auf dem Display angezeigten Werte nicht korrekt sind.
9.10 Password - Geschwindigkeitsbegrenzung
Nach Anzeige des Symbols PSd.
Das Password "1919" mit den Tasten up und down eingeben, durch die verschiedene Ziffern mit den Tasten right und left blättern, das Password bestätigten mit der Taste power.
Nach korrekter Eingabe des Passwords gelangt man zum Einstellwert der Hächstgeschwindigkeit, angezeigt durch das Symbol SPL, zulässige Werte: 10 - 45.
9.11 Anzahl der Pedalunterstützungsstufen (PAS)
Nach Anzeige des Symbols PAs, die Tasten up und down drucken, um durch dir verschiedene den zulässigen Werte zu blättern: UBE | 0 - 3 | 0 - 5 | 0 - 9, mit der Taste power bestätigen, und die Konfiguration wird gespeichert. Nicht den Wert UBE (Herstellertestwert) wahren, um Fehlanzeigen auf dem Display zu vermeiden und den normalen Betrieb des E-Bikes nicht zu beeinträchtigen.
WARNING
Zulässige Geschwindigkeit
Die gesetzlich zulässige Höchstgeschwindigkeit beträgt 25km / h
Alle vom Hersteller nicht genehmigten Eingriffe in das Steuergerät stellen den Hersteller von Schaden an Personen und / oder Gegenständen frei. Auch die Garantie auf das gekaufte Produkt erlischt.
Das Steuergerät wurde so programmiert, dass Änderungen am Einstellwert für die Höchstgeschwindigkeit nicht möglich sind.
ACHTUNG
Unfallgefahren
Behalten Sie eine Geschwindigkeit und ein Verhalten bei, die ihren Fähigkeiten entsprechen. Verwenden Sie das Fahrrad niemals über 25km / h , da dies zu ernsthaften Schäden und Verletzungen an Ohnen selbst oder anderen Personen führen kann.
10. Fehlermeldungen
Wenn bei Ihr dem E-Bike eine Fehlfunktion auftreten sollte, wird diese Symbol zuCAM men mit dem entsprechenden Fehlerocode auf dem Display angezeigt.
Bitte konsultieren Sie die folgende Fehlermeldungstabelle und melden Sie alles dem Kundendienst.
| Meldung | Definition |
| 01 Kommunikationsfehler | |
| 03 | Fehler in der Bremsanlage |
| 04 Fehler beim Beschleunigen | |
| 06 | Niederspannungsschutz |
| 07 Überspannungsschutz | |
| 08 | Anomalie im Hallsensor |
| 09 | Anomalie in der Phasenleitung |
| 10 | Steuergerät überhitzt |
| 11 PAS-Fehler | |
| 12 | Anomalie des Stromsensors |
| 13 | Überhitzung des Akkus |
| 14 | Motorüberhitzung |
| 21 | Fehler des Geschwindigkeitsensors |
| 22 BMS-Anomalie | |
| 23 | Anomalie des Frontlichts |
| 24 | Anomalie des Lichtsensors auf dem Display |
| 30 Kommunikationsfehler | |
11. Schaltplan
SCR-E SPORT
foldable fat e-bike
Controleer of de banden of kabels de fiets nicht kuren beschadigen.
