GEBRUIKSAANWIJZING Scrambler SCR-E Sport DUCATI

Deze handleiding is een integraal en essentieel onderdeel van de fiets met trapondersteuning (EPAC) en moet aan de gebruiker ervan worden afgegeven. De gebruiker moet de onderstaande instructies vóór gebruik lezen, begrijpen en opvolgen. De fabrikant is niet aansprakelijk voor schade aan personen en/of goederen of aan de fiets met trapondersteuning als deze niet volgens de aanwijzingen wordt gebruikt. Met het oog op de voortdurende technologische ontwikkeling houdt de fabrikant zich het recht voor om de fiets met trapondersteuning (EPAC) zonder voorafgaande kennisgeving te wijzigen, zonder dat deze handleiding automatisch wordt bijgewerkt. We raden aan om de website www.ducatiurbanemobility.it te bekijken waar updates of wijzigingen voor deze handleiding worden gepubliceerd.

Aarzel bij problemen of voor het inwinnen van informatie niet om contact op te nemen met de assistentieservice van uw erkende Ducati Urban e-Mobility-dealer. Deze beschikt over bekwaam en gespecialiseerd personeel, specifieke apparatuur en originele reserveonderdelen.

1.3 Aanduiding veiligheidswaarschuwingen

Om de veiligheidsinformatie in deze handleiding duidelijk aan te geven, worden de volgende symbolen gebruikt. Ze zijn bedoeld om de aandacht van de lezer/gebruiker te trekken om een correct en veilig gebruik van de fiets te garanderen. Let op Geeft gedragsregels aan die moeten worden opgevolgd om schade aan de fiets met trapon- dersteuning en/of het ontstaan van gevaarlijke situaties te voorkomen. Restrisico's Geeft gevaren aan die restrisico's veroorzaken waar de gebruiker op moet letten om ongevallen of materiële schade te voorkomen. GEVAAR VOORZICHTIGHEID 1342. Veiligheidswaarschuwingen Volg de aanwijzingen in deze handleiding ook als u al gewend bent om te fietsen op een fiets met trapondersteuning. Neem bovendien de algemene voorzorgsmaatregelen voor het bestu- ren van een motorvoertuig in acht.

2.2 Aansprakelijkheid

Het niet naleven van de gebruiks- en veiligheidsinstructies in deze handleiding ontheft de fabrikant van alle aansprakelijkheid. Als de fiets met trapondersteuning niet volgens de aanwijzingen wordt onderhouden, waarbij niet-originele reserveonderdelen worden gebruikt, de juiste werking in gevaar wordt gebracht en/of de kenmerken worden gewijzigd, wordt de fabrikant ontheven van elke aansprakelijkheid met betrekking tot persoonlijke veiligheid en storingen aan de fiets met trapondersteuning. Als u ongewone geluiden hoort of als de fiets vreemd aanvoelt, stop de fiets met trapondersteuning dan meteen. Controleer de fiets en neem zo nodig contact op met de klantenservice. Als u op de openbare weg fietst, moet u de verkeersregels kennen en zich aan deze regels houden. Voor alle gegevens die niet zijn opgenomen in deze handleiding of er niet uit afgeleid kunnen worden, kunt u contact opnemen met de klantenservice van uw erkende Ducati Urban e-Mobili- ty-dealer.

2.1 Algemene veiligheidsregels

Gebruik van de fiets met trapondersteuning Elke gebruiker moet eerst deze handleiding voor gebruik en onderhoud hebben gelezen, met name het hoofdstuk over veiligheid. Risico's verbonden aan het gebruik van de fiets met trapondersteuning Ondanks de aanwezigheid van verschillende veiligheidsvoorzieningen is het voor een veilig gebruik van de fiets met trapondersteuning noodzakelijk om kennis te nemen van alle bepalin- gen in deze handleiding met betrekking tot het voorkomen van ongevallen. Let altijd goed op tijdens het rijden en onderschat de restrisico's van het gebruik van de fiets met trapondersteuning niet. VOORZICHTIGHEID VOORZICHTIGHEID 1352.3 Waarschuwingen voor gebruikers - Het is verboden een passagier op de fiets mee te nemen. - De fiets mag alleen door volwassenen en ervaren jongeren worden gebruikt. - Gebruik geen alcohol of drugs voordat u op de fiets met trapondersteuning rijdt. - Dit model fiets met trapondersteuning is ontworpen en gemaakt voor gebruik buitenshuis, op de openbare weg of op fietspaden. - Belast de fiets met trapondersteuning niet zwaarder dan de belasting waarvoor deze is ontworpen. - Rijd nooit op de fiets met trapondersteuning terwijl er onderdelen zijn gedemonteerd. - Vermijd oneffen oppervlakken en obstakels. - Rijd met beide handen op het stuur. - Vervang versleten en/of beschadigde onderdelen en controleer vóór gebruik of de afschermingen goed werken.

2.4 Onderhoudsinstructies

Alle onderhoudswerkzaamheden moeten plaatsvinden met losgekoppelde accu. Tijdens reparaties moet de nodige apparatuur voor ongevallenpreventie altijd aanwezig zijn. De voor onderhoud gebruikte gereedschappen moeten geschikt en van goede kwaliteit zijn. Gebruik geen benzine of brandbare oplosmiddelen als schoonmaakmiddel, maar gebruik altijd onbrandbare en niet-giftige oplosmiddelen. Beperk het gebruik van perslucht (max. 2 bar) zoveel mogelijk en draag daarbij een veiligheids- bril met zijbescherming. Gebruik bij het uitvoeren van controles of onderhoud nooit open vuur als verlichting. Controleer na elk onderhoud en elke afstelling of er geen gereedschap of vreemde voorwerpen tussen de bewegende delen van de fiets met trapondersteuning zijn achtergebleven. Originele reserveonderdelen Gebruik alleen originele reserveonderdelen van Ducati Urban e-Mobility. Bij schade of verlies van functionaliteit veroorzaakt door het gebruik van niet-originele acces- soires of reserveonderdelen vervalt elke aansprakelijkheid van de fabrikant.

2.5 Overige bepalingen

Controleer vóór het eerste gebruik de aanwezigheid en juiste werking van de afschermingen en de werking van de veiligheidsvoorzieningen. Gebruik de fiets met trapondersteuning niet als u een defect waarneemt! VOORZICHTIGHEID 1362.6 Opslag Als de fiets met trapondersteuning gedurende lange tijd niet wordt gebruikt en wordt gestald, moeten de volgende handelingen worden verricht: - Stal de fiets op een droge en goed geventileerde plek. - Reinig de fiets voordat deze wordt gestald. - Haal de accu uit zijn behuizing. - Zet de fiets op de standaard. - Bescherm blootgestelde elektrische contacten met antioxidanten. - Smeer alle oppervlakken die niet zijn beschermd door verf of anticorrosiebehandelingen. Afschermingen Het is ten strengste verboden om de afschermingen van de accu, de ketting en andere onder- delen, evenals de waarschuwings- en identificatieplaatjes te wijzigen of te verwijderen. GEVAAR 1373. Beschrijving van de fiets (epac)

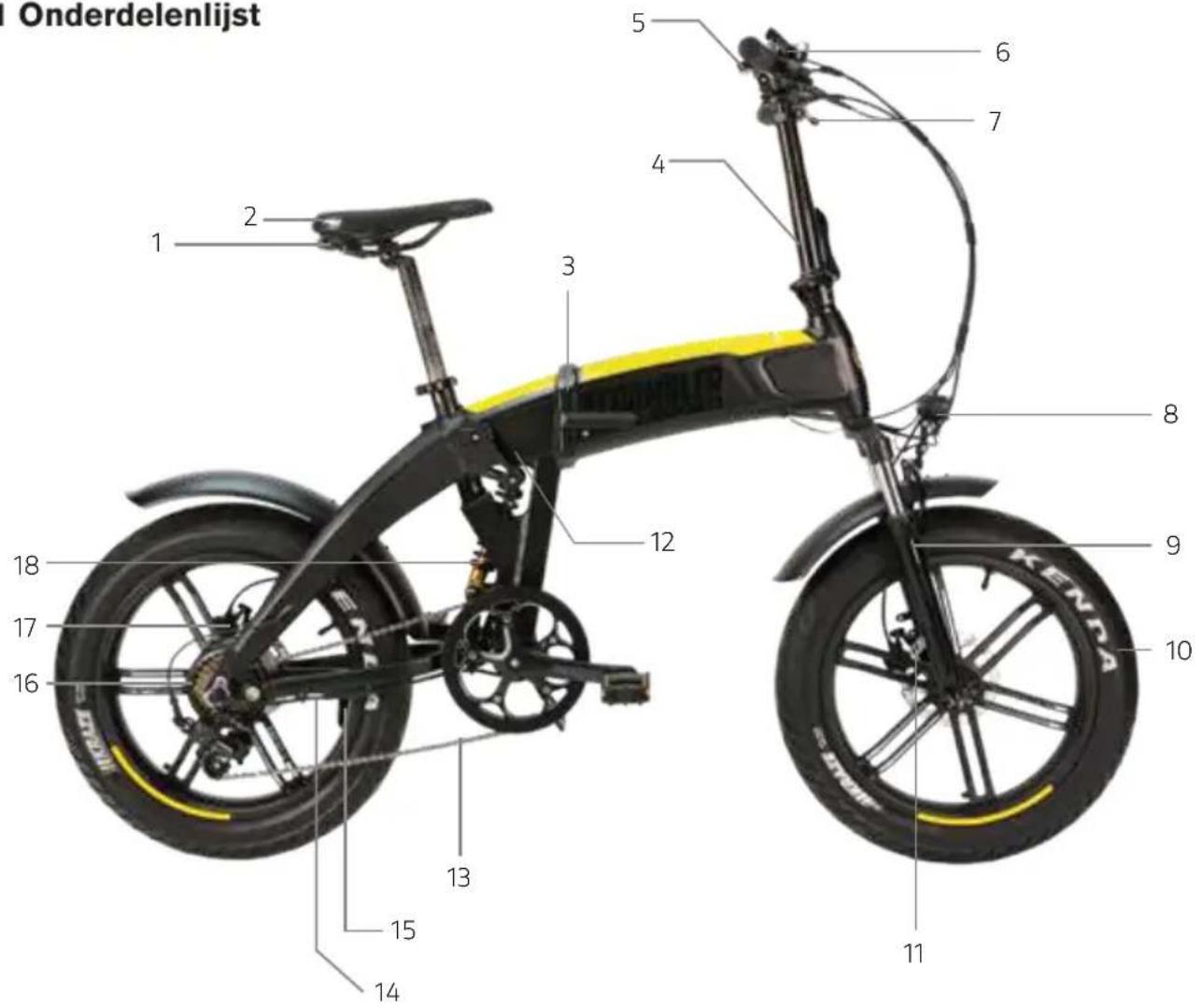

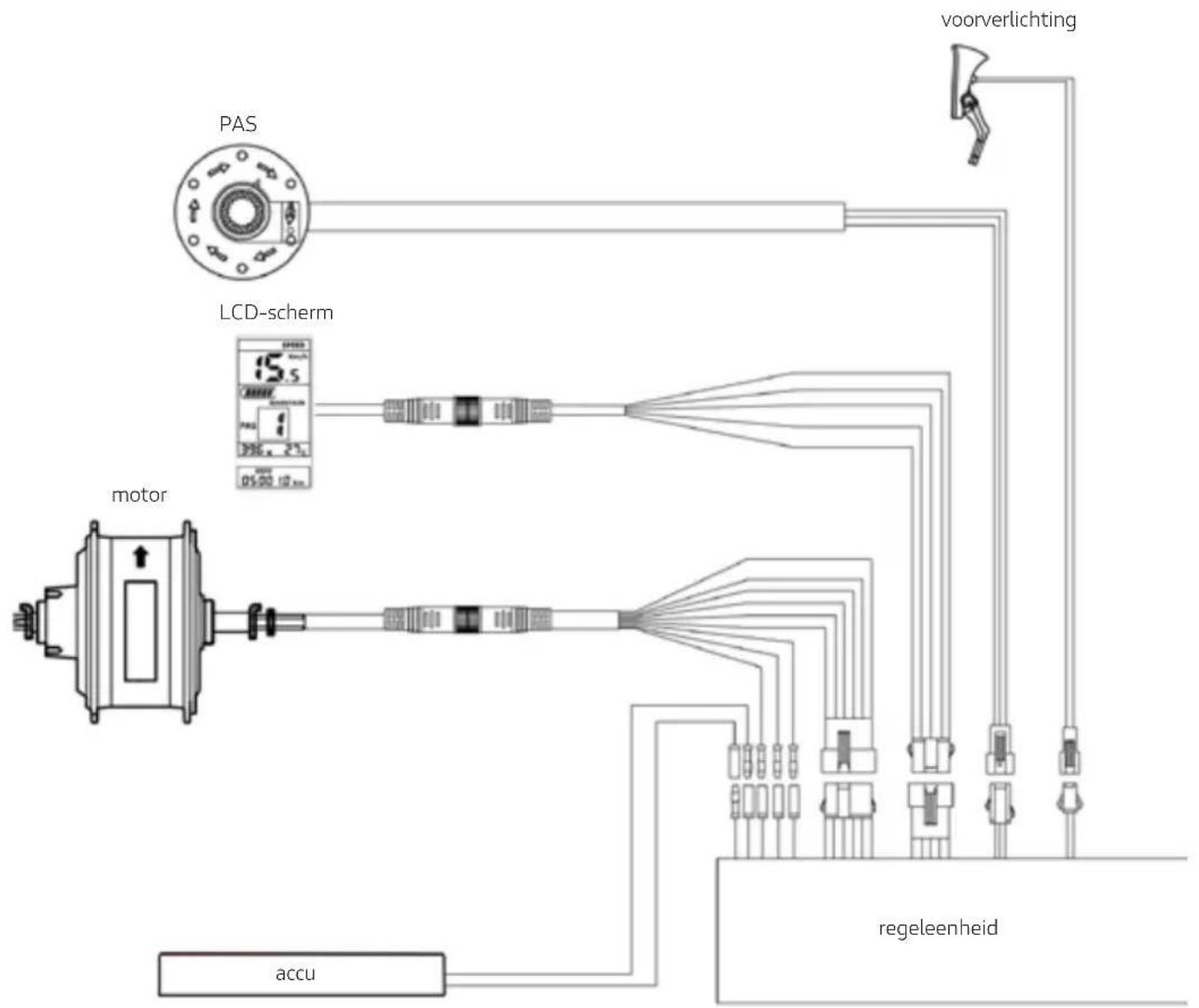

14. Motoraansluiting

1383.2 Gebruiksvoorwaarden De fiets met trapondersteuning is ontworpen en gemaakt voor gebruik buitenshuis, op de openbare weg en op fietspaden, maar altijd op geasfalteerde wegen. Elke wijziging van de constructie kan het gedrag, de veiligheid en de stabiliteit van de fiets met trapondersteuning in gevaar brengen en kan tot ongevallen leiden. Andere vormen van gebruik, of het gebruik van de fiets buiten het beoogde gebruik, komen niet overeen met de bestemming die door de fabrikant aan de fiets is toegewezen. Daarom kan de fabrikant geen aansprakelijkheid aanvaarden voor enige resulterende schade. De autonomie van de accu, en dus het geschatte aantal kilometers dat ermee kan worden gereden, kan aanzienlijk variëren en is afhankelijk van het soort gebruik en van externe invloe- den. De volgende factoren zijn vooral van invloed: gebruikersgewicht, trapfrequentie, op het scherm geselecteerd ondersteuningsniveau, gemiddelde snelheid, dikte en slijtage van het profiel, hellingen, wegdek en weersomstandigheden.

3.3 Gebruiksomgeving

De fiets met trapondersteuning kan buitenshuis worden gebruikt, bij afwezigheid van slechte weersomstandigheden (regen, hagel, sneeuw, harde wind, etc.). Toegestane maximumtemperatuur: +40 °C Toegestane minimumtemperatuur: +0 °C Maximaal toegestane luchtvochtigheid: 80% Het wegdek waarop de fiets wordt gebruikt moet een vlak, compact asfaltoppervlak hebben zonder onregelmatigheden, gaten, kuilen, obstakels en olievlekken. Bovendien moet de plaats van gebruik verlicht zijn door de zon of door kunstlicht, om de route en de bedieningsorganen van de fiets met trapondersteuning goed te kunnen zien (aanbevolen van 300 tot 500 lux). Verboden gebruiksomgevingen De fiets met trapondersteuning mag niet worden gebruikt: in gebieden met brand- of explosiegevaar; in omgevingen met een corrosieve en/of chemisch actieve atmosfeer; in slecht verlichte omgevingen; op wegen met een helling van meer dan 10%; op oneffen, onverhard terrein. VOORZICHTIGHEID 139Verboden handelingen Het uitvoeren van verboden handelingen maakt de garantie ongeldig. De fabrikant is niet aansprakelijk voor schade aan personen en goederen die het gevolg is van het uitvoeren van verboden handelingen. De volgende handelingen zijn ten strengste verboden: De fiets met trapondersteuning voor andere doeleinden gebruiken dan waarvoor deze is gemaakt, namelijk het vervoer van een passagier. Op de fiets met trapondersteuning rijden in gebieden waar explosiegevaar bestaat. Op de fiets met trapondersteuning rijden in ongunstige weersomstandigheden (stromende regen, hagel, sneeuw, harde wind, etc.). Een passagier vervoeren. Op de fiets met trapondersteuning rijden onder invloed van alcohol of drugs. Op de fiets met trapondersteuning rijden terwijl uw gewicht groter is dan het toegestane gewicht. De accu opladen in een te warme of onvoldoende geventileerde omgeving. De accu tijdens het opladen afdekken. Roken of open vuur gebruiken in de buurt van de accu tijdens het opladen. Rijden of stilstaan op een ondergrond met een helling van meer dan 10% of een oneffen onder- grond (onverhard, met kuilen, gaten, obstakels, etc.). Onderhoud uitvoeren terwijl de accu is aangesloten. Niet-originele onderdelen gebruiken. Vingers of andere lichaamsdelen tussen bewegende delen van de fiets steken. Het is absoluut verboden de zadelpen hoger te plaatsen dan de limiet die op de zadelpen is aangegeven om het risico van breuken aan het frame te voorkomen.

3.4 Oneigenlijk gebruik en mogelijke problemen

De hieronder beschreven handelingen, die niet alle vormen van oneigenlijk gebruik van de fiets met trapondersteuning weergeven, zijn absoluut verboden. VOORZICHTIGHEID GEVAAR 1404. Optillen en vervoeren

5. Inwerkingstelling

Verplettering en stoten Wees uiterst voorzichtig bij het optillen om schade aan mensen en goederen te voorkomen. De fiets moet door twee personen worden opgetild.

De fiets met trapondersteuning weegt ongeveer 25 kg. Het is raadzaam om de fiets met twee volwassenen op te tillen. De fabrikant is niet aansprakelijk voor breuken als gevolg van het optillen en/of transporteren van de fiets met trapondersteuning na levering.

Zorg er bij vervoer in een bestelwagen voor dat de fiets met trapondersteuning goed is vastge- zet. Zet de fiets daartoe op de standaard en zet hem vast met goede spanbanden of kabels. Controleer of de banden of kabels de fiets niet kunnen beschadigen.

Vóór het eerste gebruik moet de accu helemaal worden opgeladen met de meegeleverde accuoplader. Dit duurt minstens 4-6 uur. De fiets wordt aangedreven door een lithium-ion-accu van 36 V. De gemiddelde oplaadtijd is 6 uur . Laad de accu elke dertig dagen volledig op, ook als de fiets niet wordt gebruikt. Dit verlengt de levensduur van de accu. Het is raadzaam om de accu na elk gebruik van de fiets met trapondersteuning op te laden met de bijbehorende accuoplader. Opladen met geplaatste accu: Steek de aansluitpen van de oplader in de aansluiting op het frame. Sluit de accuoplader aan op het stopcontact (230V/50Hz). Opladen met verwijderde accu: Open het frame met het speciale ontgrendelingsmechanisme. Steek de sleutel in het slot aan de onderkant van de accu, houd de onderkant van de accu met één hand vast en draai de sleutel linksom, verwijder de accu en breng deze naar de plek waar deze wordt opgeladen. Steek de aansluitpen van de oplader in de aansluiting op de accu; Sluit de accuoplader aan op het stopcontact (230V/50Hz). GEVAAR 141Voorzorgsmaatregelen bij het opladen Sluit de oplader altijd eerst aan op de accu en vervolgens op het lichtnet. Trek na het opladen altijd eerst de stekker uit het stopcontact en vervolgens de aansluitpen uit de accu. Laad de accu altijd volledig op. Gebruik altijd originele opladers. Laat de accu niet langer dan 16 uur opladen. Laad altijd op in een goed geventileerde ruimte. Laad de accu niet op in een te warme omgeving. Laad de accu niet op in de buurt van brandbare vloeistoffen. Dek de accu op geen enkele manier af tijdens het opladen. Trek onmiddellijk de stekker uit het stopcontact en ventileer de ruimte als de accu een vreemde geur afgeeft. Raak de accu in dat geval niet aan. Bewaar de accu op een koele, droge plaats wanneer deze niet wordt gebruikt. Tijdens het opladen brandt het rode lampje op de accuoplader. Zodra het opladen is voltooid, gaat het rode lampje uit en gaat het groene lampje branden.

Het achterlicht is al onder de stoel gemonteerd. Verwijder het transparante label op het achter- licht om relatieve inbedrijfstelling mogelijk te maken. Schakel het licht aan / uit met de juiste knop op het licht.

5.3 Bedieningsorganen

Controleer of de accu intact is en is opgeladen. Bij gebruik in een zeer koude omgeving werkt de accu minder efficiënt. Controleer de spanning en de smering van de ketting. Controleer of de pedalen goed zijn bevestigd; er is een linker- en rechterpedaal, aangegeven met het symbool R (rechts) of L (links) op de as van het pedaal. Controleer ook of de pedalen goed op de trapas zijn bevestigd. GEVAAR 1425.4 Wielen Controleer de bandenspanning. De juiste spanning is te vinden op de schouder van de band. Controleer de banden. Er mogen geen sneden, scheuren, vreemde voorwerpen, abnormale zwellingen, slijtplekken of andere beschadigingen aanwezig zijn.

Test de remmen bij lage snelheid (max. 6 km/h) in een gebied zonder obstakels. Test eerst de achterrem en vervolgens de voorrem. Problemen aangetroffen Rij niet op de fiets met trapondersteuning als er een of meer gebreken zijn geconstateerd tijdens de controles. Verhelp het geconstateerde probleem meteen en neem zo nodig contact op met de klantenservice. VOORZICHTIGHEID 1436. Montage

6.1 Montage van het model SCR-E

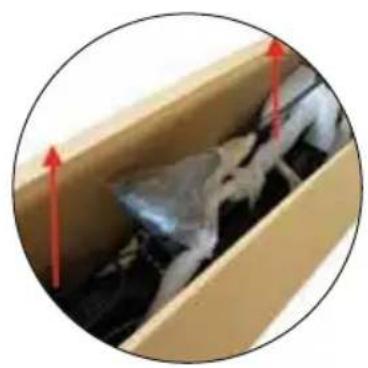

1. Haal de fiets voorzichtig uit de verpakking en

verwijder al het beschermingsmateriaal. Pas op dat u geen krassen maakt op de gelakte delen en trek niet aan de fietskabels. De fiets moet door twee volwassenen uit de verpakking worden verwijderd om verwonding of beknelling te voorkomen.

2. Steek het bovenste deel van de stuurpen (aangege-

ven met nummer 1) in het onderste deel van de stuurpen (aangegeven met nummer 2). Stel de stuurpen in op de hoogte van uw voorkeur.

3. Plaats de stuurpen verticaal en zet het stuur vast met

de speciale hendel op de stuurkolom.

4. Zet het zadel in de gewenste stand en zet de

zadelpen vast met behulp van de zadelkraag op het frame (foto rechts). Zet het zadel niet hoger dan de grens die op de zadelpen is aangegeven. Een instelling voorbij deze grens kan het frame beschadigen en kan tot ernstige verwonding van de berijder leiden.

144Het is ten strengste verboden Het is ten strengste verboden om de zadelpen boven de op de zadelpen aangegeven grens uit te trekken om het risico van breuk van het frame te voorkomen.

6.2 Maximumhoogte van de zadelpen

Problemen aangetroffen

• Als er stappen tijdens de montage niet duidelijk zijn of als u problemen ondervindt tijdens de montage, rij dan niet op de fiets met trapondersteuning.

• Neem contact op met de klantenservice van uw erkende Ducati Urban e-Mobility-dealer. Verwondingsgevaar

• Controleer of alle bouten en pedalen goed zijn vastgedraaid.

• Het onjuist aanbrengen en/of het niet goed vastdraaien van de pedalen kan tot schade aan de trapas leiden en/of kan ervoor zorgen dat de pedalen tijdens het fietsen loskomen, met het risico op ernstig letsel aan de berijder en aan derden.

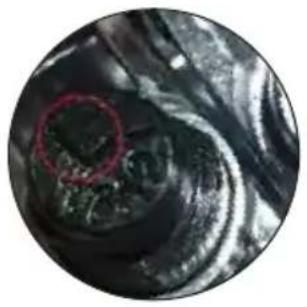

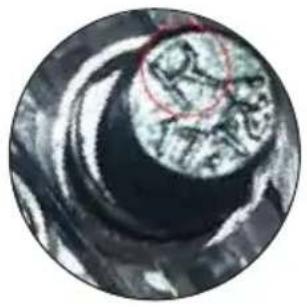

5. Zoek het rechterpedaal (R op de pedaalas) en het

linkerpedaal (L op de pedaalas). Draai het linkerpedaal linksom en het rechterpedaal rechtsom vast. Zorg dat de pedalen goed zijn bevestigd om ernstige verwonding en/of beschadiging van de fiets tijdens het fietsen te voorkomen. Controleer of alle bouten en pedalen goed vastzitten VOORZICHTIGHEID GEVAAR GEVAAR 1457. Onderhoudsinstructies Problemen aangetroffen

• rij niet op de fiets met trapondersteuning als er een of meer gebreken worden geconstateerd.

• Verhelp het geconstateerde probleem meteen en neem zo nodig contact op met de klantenservice van uw dealer. Alle onderhoudswerkzaamheden moeten worden uitgevoerd terwijl het systeem is uitgeschakeld, de accu is losgekoppeld en de fiets op de standaard staat. Controleer na elk routineonderhoud of alle bedieningselementen nog perfect werken. Deze handleiding bevat geen informatie over demontage en buitengewoon onderhoud. Buiten- gewoon onderhoud mag uitsluitend worden uitgevoerd door de klantenservice van uw erkende Ducati Urban e-Mobility-dealer. U kunt bij de klantenservice terecht voor al uw vragen en verzoeken met betrekking tot een perfect onderhoud van uw fiets met trapondersteuning.

Houd de fiets met trapondersteuning schoon. Dit ziet er niet alleen netter uit, maar zorgt er ook voor dat mogelijk defecten meteen worden gevonden. Bij het reinigen moeten bepaalde voorzorgsmaatregelen worden genomen zodat bepaalde onderdelen, met name de elektrische, niet worden beschadigd. Het is absoluut verboden om waterstralen onder druk te richten op de elektrische onderdelen, de motor, het scherm en de accu. Gebruik een spons om deze onderdelen te reinigen. Droog de fiets met trapondersteuning goed af met een doek of met papier voordat u erop gaat rijden. Let er daarbij op dat de gelakte delen niet worden bekrast. Gebruik geen perslucht, vooral niet op korte afstand en onder hoge druk. Controleer of er geen vocht op de elektrische componenten is achtergebleven.

7.2 De ketting smeren

Het is belangrijk om de ketting regelmatig te smeren om overmatige slijtage te voorkomen en de levensduur te verlengen.

1. Maak alle schakels van de ketting schoon met een doek.

2. Spuit een speciaal spuitsmeermiddel voor kettingen op alle schakels.

7.3 Inspectie van de onderdelen

Het draagframe van de fiets met trapondersteuning en de lassen moeten vrij zijn van zichtbare gebreken zoals: scheuren, vervormingen, insnijdingen, roest, etc. Controleer of alle bouten en pedalen van de fiets met trapondersteuning goed vastzitten. Controleer de staat en de bevestiging van de accu. De mantel van de elektrische kabels moet in goede staat verkeren en de aansluitklemmen moeten goed vastzitten en niet gecorrodeerd zijn. Kijk op het scherm op het stuur hoever de accu is opgeladen. VOORZICHTIGHEID 146Het is raadzaam om de accu van uw EPAC-fiets na elk gebruik van de fiets op te laden. Controleer met via het ventiel op de velgen de bandenspanning met een compressor en een pistool met manometer, of een werkplaatspomp. Controleer de staat van het loopvlak, van de velg en de bevestiging van de velg aan de naafn. Als u de banden moet vervangen, neem dan contact op met de klantenservice of met een erkende bandenverkoper. Verander de spanning van de spaken niet: de afstelling moet worden uitgevoerd door gespeci- aliseerd personeel en met geschikte middelen. De remmen moeten zodanig zijn afgesteld dat ze goed remmen en dat tegelijkertijd de bedie- ningshendels voldoende slag hebben om het remmen te moduleren. De remmen mogen dus niet te strak en niet te los zitten. 1478. LCD-Scherm

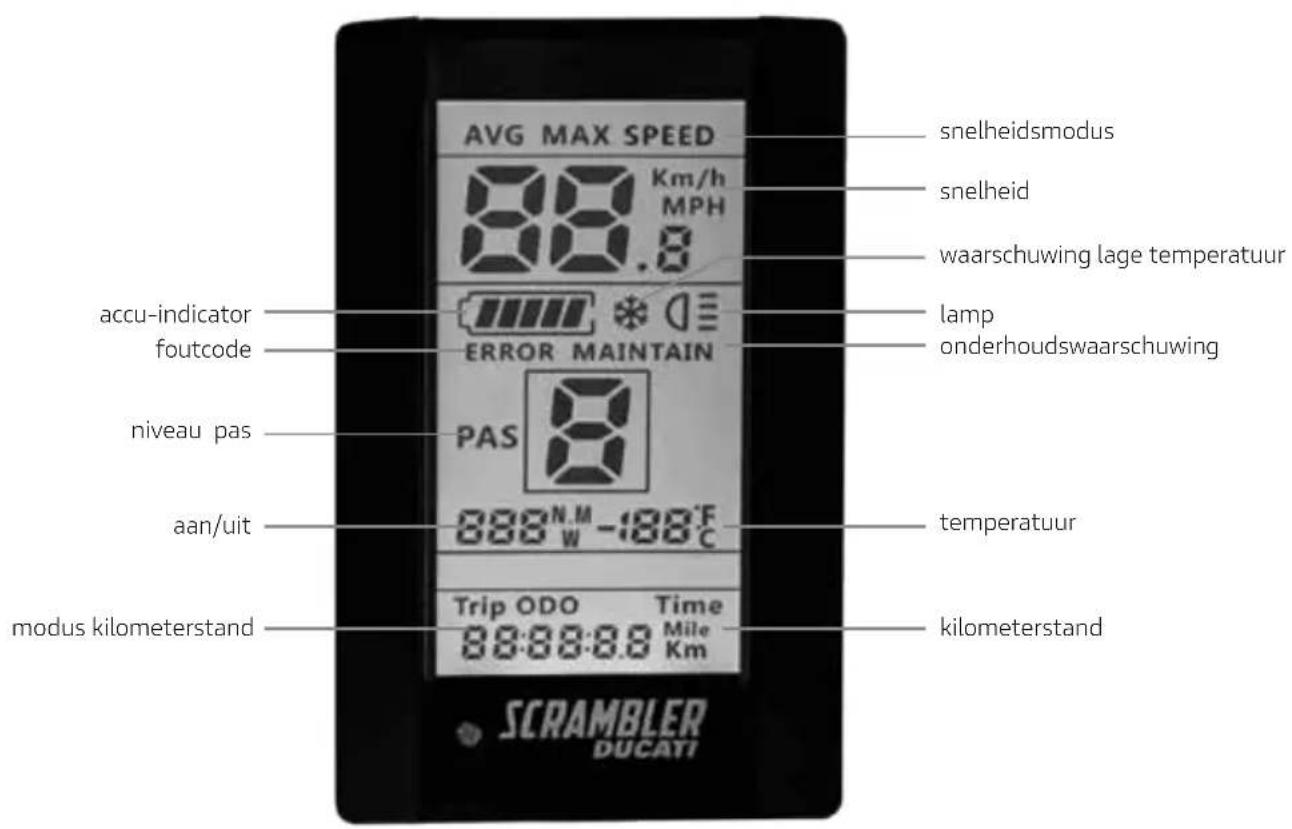

De elektrische fiets met trapondersteuning is uitgerust met een lcd-scherm, waarmee alle functies van de fiets kunnen worden beheerd. snelheidsmodus snelheid waarschuwing lage temperatuur lamp onderhoudswaarschuwing temperatuur kilometerstand omhoog rechts accu-indicator foutcode niveau pas aan/uit links aan/uit omlaag modus kilometerstand 1488.2 Inschakelen / uitschakelen Houd de knop aan/uit minimaal 1 seconde ingedrukt om het lcd-scherm in/uit te schakelen.

8.3 Trapondersteuning (PAS)

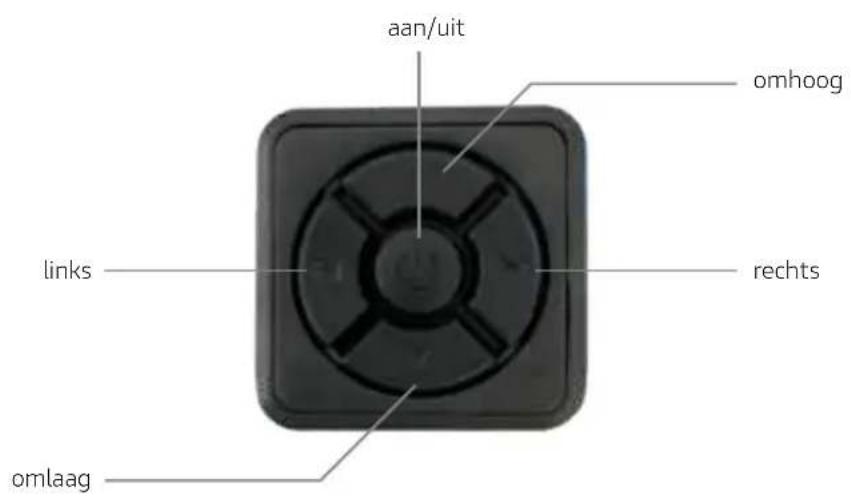

Druk op de knop omhoog of omlaag om het niveau van de trapondersteuning te verhogen of te verlagen. De standaardinstelling is 5 niveaus, waarbij niveau 5 de meeste en niveau 1 de minste trapondersteuning door de motor biedt. Op niveau 0 is de trapondersteuning uitge- schakeld. Op het scherm kan de trapondersteuning behalve op 5, ook op 3 of 9 niveaus worden ingesteld (zie paragraaf 9.11). Het kiezen van meer of minder ondersteuningsniveaus verandert de maximale ondersteuning niet, maar laat u de trapondersteuning fijner of minder fijn afrege- len. De onderstaande tabel toont de geboden trapondersteuning op bij een configuratie met 3, 5 en 9 niveaus.

8.4 Speed - Avg speed - Max speed

Druk op de knop links om tussen de functies speed, avg speed en max speed te switchen. De functie speed toont de werkelijke snelheid tijdens het fietsen, de functie avg speed toont de gemiddelde snelheid tijdens het laatste gebruik van de fiets en de functie max speed toont de maximale snelheid die is bereikt tijdens het laatste gebruik van de fiets.

8.5 Trip - Odo - Time

Druk op de knop rechts om tussen de functies trip, - odo en time te switchen. De functie trip toont de afgelegde afstand tijdens de rit, de functie odo toont de totaal afgeleg- de afstand en de functie time toont de verlopen tijd tijdens het laatste gebruik van de fiets. 3 niveau 5 niveau 9 niveau

Geen 1498.6 Gegevens resetten Druk minimaal 1 seconde op de knop rechts om de waarden van AVG Speed/Max Speed/Trip/Time te resetten.

Met de sensor op het scherm kan de voorverlichting automatisch worden in- en uitgeschakeld. Als u de voorverlichting handmatig wilt bedienen, schakelt u eerst 'Automatic light sensor mode' (modus automatische lichtsensor) op het scherm uit. Vervolgens houdt u de knop omhoog minimaal 1 seconde ingedrukt om de voorverlichting op de fiets met trapondersteu- ning in of uit te schakelen. Controleer of de reflectoren in het voor- en achterwiel zijn aangebracht en goed vastzitten.

8.8 Ondersteuning zonder trappen

Houd de knop omlaag minimaal 1 seconde ingedrukt om de ondersteuning zonder trappen in te schakelen. Deze functie wordt weer uitgeschakeld zodra de knop omlaag wordt losgelaten. Bij ondersteuning zonder trappen wordt de motor ingeschakeld zonder dat u hoeft te trappen. De fiets bereikt een maximumsnelheid van 6 km/u met deze functie. De accu-indicator is volledig gevuld als de accu helemaal is opgeladen. Terwijl de fiets met trapondersteuning wordt gebruikt, zakt het niveau van de accu-indicator. Dit niveau kan fluctue- ren op basis van het gebruik van de fiets. Tijdens een klim kan de accu-indicator bijvoorbeeld snel zakken, omdat het verbruik van de accu hoger is. Voor een juist gebruik en onderhoud van de accu is het aan te raden om de accu na ieder gebruik van uw elektrische fiets volledig op te laden.

Ondersteuning zonder trappen Gebruik de functie 'ondersteuning zonder trappen' nooit terwijl u op het zadel zit, omdat de elektrische onderdelen van de fiets hierdoor beschadigd kunnen raken. Gebruik de functie alleen terwijl u naast de elektrische fiets loopt en het stuur met beide handen stevig vasthoudt. VOORZICHTIGHEID 1509. Configuratie van het Lcd-scherm Druk tweemaal snel op de knop aan/uit om de configuratie van het lcd-scherm te openen. Druk binnen de schermconfiguratie op de knoppen omhoog en omlaag om de instellingen te wijzigen. Druk op de knoppen links en rechts om naar de vorige/volgende instelling te gaan. Druk op de knop aan/uit om de configuratie van het lcd-scherm te verlaten.

Aangegeven door het symbool S7, druk op de knoppen omhoog en omlaag om te switchen tussen km/u en mijl/uur.

Aangegeven door het symbool CF, druk op de knoppen omhoog en omlaag om te switchen tussen een temperatuurweergave in graden Celsius (ºC) en Fahrenheit (ºF).

9.3 Automatische voorverlichting

Aangegeven door het symbool bL0, toegestane waarden: 0-5. Druk op de knoppen omhoog en omlaag om te switchen tussen de verschillende waarden. Bij de waarde 0 is de automati- sche voorverlichting uitgeschakeld, bij de waarde 1 wordt de voorverlichting automatisch ingeschakeld als er nog vrij veel licht is, bij de waarde 5 wordt de voorverlichting automatisch ingeschakeld als het al redelijk donker is.

9.4 Schermverlichting

Aangegeven door het symbool bL1, druk op de knoppen omhoog en omlaag om te switchen tussen de waarden 1-5.

Aangegeven door het symbool bEP, toegestane waarden: 0-1. Druk op de knoppen omhoog en omlaag om te switchen tussen 0 (pieptoon uitgeschakeld) en 1 (pieptoon ingeschakeld).

9.6 Automatische schermuitschakeling

Aangegeven door het symbool 0FF, toegestane waarden: 1-9. De ingestelde waarden komen overeen met minuten. De standaardwaarde is 5. Met deze instelling wordt het scherm na 5 minuten uitgeschakeld.

9.7 Weergave vermogen

Aangegeven door het symbool P0d, druk op de knoppen omhoog en omlaag om te switchen tussen 1 (geleverd vermogen in Watt wordt getoond) en 0 (geleverd vermogen wordt niet getoond).

Aangegeven door het symbool nnA, druk op de knoppen omhoog en omlaag om te schake- len tussen 1 (de functie is ingeschakeld) en 0 (de functie is uitgeschakeld). De functie kan niet worden ingeschakeld volgens de instructies van de fabrikant. 1519.9 Wieldiameter Aangegeven door het symbool Wd, druk op de knoppen omhoog en omlaag om te switchen tussen de waarden 16-18-20-22-24-26-700C-28-29. De ingestelde waarden komen overeen met de inches van de wieldiameter. Laat de waarde voor uw model op 20 staan voor een correcte weergave bij het gebruik van uw fiets.

9.10 Wachtwoord - snelheidslimiet

Aangegeven door het symbool PSd. Voer het wachtwoord "1919" in via de knoppen omhoog en omlaag door met de knoppen rechts en links door de cijfers te bladeren. Bevestig het ingevoerde wachtwoord met de knop aan/uit . Na het invoeren van het wachtwoord kunt u de snelheidslimiet wijzigen. Deze limiet, aangege- ven door het symbool SPL, kan worden ingesteld tussen 10-45.

9.11 Aantal ondersteuningsniveaus motor (PAS)

Aangegeven door het symbool PAs, druk op de knoppen omhoog en omlaag om te switchen tussen de waarden UBE | 0-3 | 0-5 | 0-9. Bevestig met de knop aan/uit om de instelling op te slaan. Selecteer niet de waarde UBE (testwaarde van de fabrikant), omdat dit afwijkingen op het scherm kan veroorzaken en de normale werking van uw elektrische fiets in gevaar kan brengen. Toegestane snelheid De wettelijk toegestane maximumsnelheid is 25 km/u. Bij wijzigingen aan de regeleenheid die niet door de fabrikant zijn geautoriseerd, is de fabrikant niet aansprakelijk voor schade aan goederen en/of personen en komt de garantie op het aangeschafte product te vervallen. De regeleenheid is zo geprogrammeerd dat de maximumsnelheid niet kan worden gewijzigd. Verwondingsgevaar Pas uw snelheid en uw gedrag aan uw capaciteiten aan. Fiets nooit harder dan 25 km/u, aangezien dit ernstige schade en letsel aan uzelf en anderen kan veroorzaken. VOORZICHTIGHEID GEVAAR 15210. Foutcodes Als uw elektrische fiets een storing vertoont, wordt dit pictogram weergegeven op het scherm, samen met de bijbehorende foutcode. Raadpleeg de volgende foutcodetabel en geef het probleem en de code door aan de klantenservice. Code Beschrijving 01 Communicatiefout 03 Fout in het remsysteem 04 Fout in de aandrijving 06 Beveiliging i.v.m. lage spanning 07 Beveiliging i.v.m. hoge spanning 08 Storing in de hall-sensor 09 Defect faselijn 10 Regeleenheid oververhit 11 Fout in trapondersteuning 12 Storing stroomsensor 13 Accu oververhit 14 Motor oververhit 21 Fout snelheidssensor 22 Storing accubeheer (BMS) 23 Storing voorverlichting 24 Storing lichtsensor op het scherm 30 Communicatiefout 15311. Aansluitschema LCD-scherm regeleenheid accu motor voorverlichting PAS 154Manual de utilização e manutenção Antes de usar a bicicleta, ela deve ser montada e verificada corretamente e corretamente em todas as suas partes. Qualquer dano à montagem ou manutenção incorreta não são cobertos pela garantia. foldable fat e-bike Português1. Prefácio
