BEDIENUNGSANLEITUNG Camedia C7000 Zoom OLYMPUS

Für Kunden in Nord- und Südamerika Für Kunden in Europa Das (CE)-Zeichen bestätigt, das dieses Produkt mit den europäischen Bestimmungen für Sicherheit, Gesundheit, Umweltschutz und Personenschutz übereinstimmt. Mit dem (CE)- Zeichen versehene Kameras sind für den europäischen Markt bestimmt. Für Kunden in den USA Betriebserlaubnis Modell-Nummer : C-7000 ZOOM/C-70 ZOOM Markenname : OLYMPUS Verantwortlicher Hersteller : Anschrift : Two Corporate Center Drive, PO Box 9058, Melville, NY 11747-9058 U.S.A. Telefonnummer : 1-631-844-5000 Auf Übereinstimmung mit den FCC-Bestimmungen geprüft. FÜR DEN HEIM- UND BÜROGEBRAUCH Dieses Gerät erfüllt die Auflagen unter Abschnitt 15 der FCC-Bestimmungen. Das Betreiben dieses Geräts ist zulässig, wenn die nachfolgend genannten Auflagen erfüllt werden: (1) Von diesem Gerät dürfen keine schädlichen Störeinstreuungen ausgehen. (2) Dieses Gerät muss die Einwirkung von Störeinstreuungen zulassen. Dies schließt Störeinstreuungen ein, welche Beeinträchtigungen der Funktionsweise oder Betriebsstörungen verursachen können. FCC-Bestätigung

• Störeinstreuungen bei Rundfunk- und Fernsehempfängern Werden an diesem Gerät Änderungen und Umbauten ohne ausdrückliche Genehmigung des Herstellers vorgenommen, erlischt die Betriebserlaubnis für dieses Gerät. Die Typenüberprüfung ergab, dass dieses Gerät den Auflagen für Digitalgeräte der Klassifizierung B, gemäß Abschnitt 15 der FCC-Bestimmungen, entspricht. Die Einhaltung dieser Bestimmungen gewährleistet ausreichenden Schutz gegen Störeinstreuungen in Wohngebieten. Dieses Gerät erzeugt, arbeitet mit und strahlt Funkfrequenzenergie ab und kann bei nicht sachgemäßer Installation und Nutzung, dies bedeutet bei Nichtbeachtung der vom Hersteller vorgeschriebenen Anweisungen zur Installation und Nutzung, Störeinstreuungen bei Rundfunk- und Fernsehempfängern verursachen. Es kann nicht ausgeschlossen werden, dass in einzelnen Fällen auch bei sachgemäßem Gebrauch dieses Geräts Störeinstreuungen verursacht werden. Falls dieses Gerät bei Rundfunk- und Fernsehempfängern Störeinstreuungen, welche durch das Ein- und Ausschalten des Geräts nachgewiesen werden können, verursacht, ist der Benutzer aufgefordert, eine oder mehrere der nachfolgend aufgelisteten Abhilfemaßnahmen durchzuführen. - Die Empfangsantenne neu ausrichten oder an anderer Stelle installieren. - Den Abstand zwischen Empfänger und Gerät vergrößern. - Das Gerät nicht an die gleiche Netzleitung, die den Empfänger versorgt, anschließen. - Sich an seinen Fachhändler oder an qualifiziertes technisches Personal zu wenden. Zum Anschluss der Kamera an einen USB-fähigen Personal Computer (PC) darf ausschließlich das von OLYMPUS gelieferte USB-Kabel verwendet werden. Werden an diesem Gerät Änderungen und Umbauten ohne ausdrückliche Genehmigung des Herstellers vorgenommen, erlischt die Betriebserlaubnis für dieses Gerät. Für Kunden in Kanada Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Vorschriften für Geräte, die Störeinstreuungen verursachen. d4228_basic_d_00_bookfile_7.book Page 68 Tuesday, August 17, 2004 12:10 PM69

EINLEGEN DES AKKUS UND DER KARTE..........79

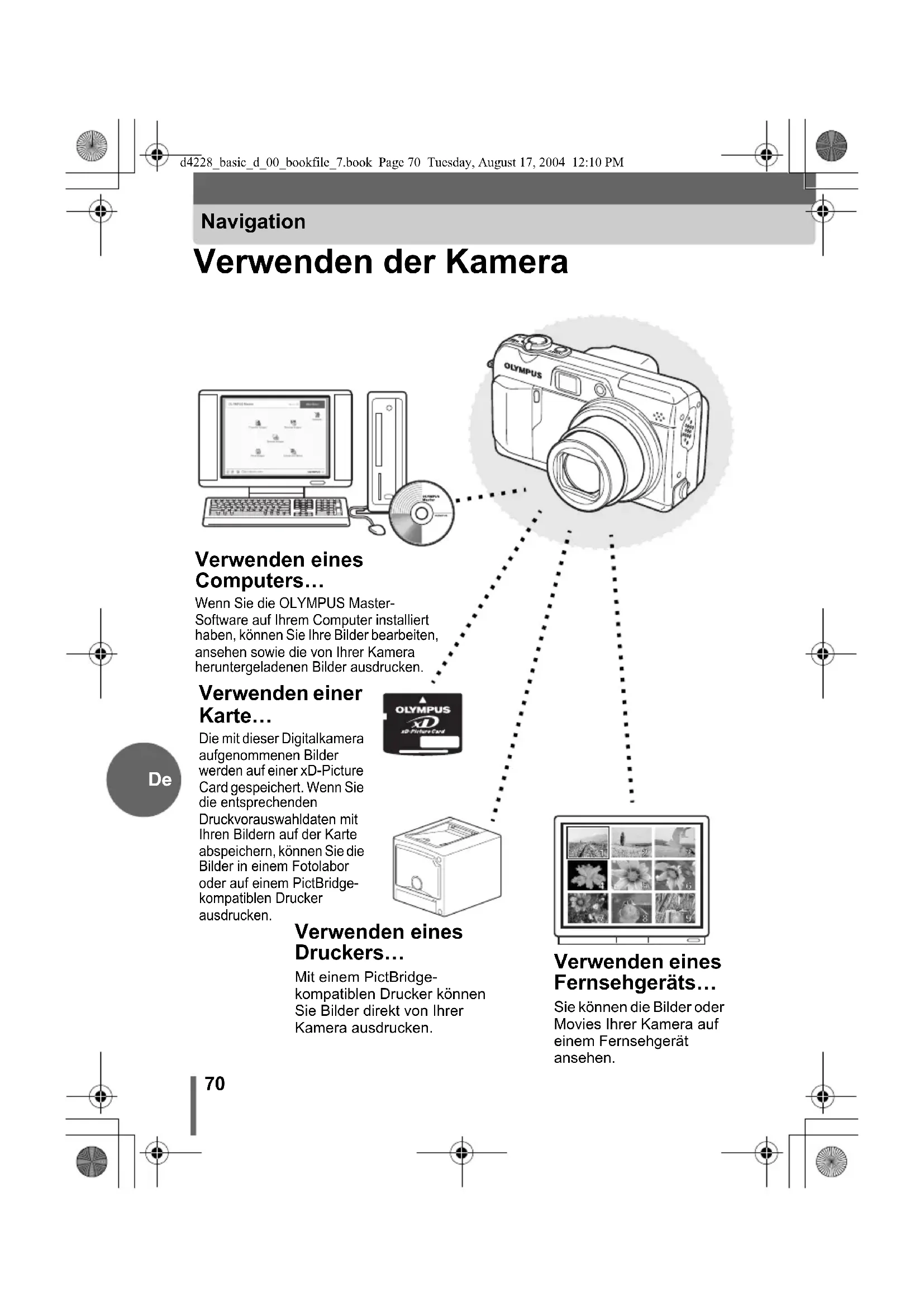

Navigation Verwenden der Kamera POWER

Verwenden einer Karte… Die mit dieser Digitalkamera aufgenommenen Bilder werden auf einer xD-Picture Card gespeichert. Wenn Sie die entsprechenden Druckvorauswahldaten mit Ihren Bildern auf der Karte abspeichern, können Sie die Bilder in einem Fotolabor oder auf einem PictBridge- kompatiblen Drucker ausdrucken. Verwenden eines Computers… Wenn Sie die OLYMPUS Master- Software auf Ihrem Computer installiert haben, können Sie Ihre Bilder bearbeiten, ansehen sowie die von Ihrer Kamera heruntergeladenen Bilder ausdrucken. Verwenden eines Druckers… Mit einem PictBridge- kompatiblen Drucker können Sie Bilder direkt von Ihrer Kamera ausdrucken. Verwenden eines Fernsehgeräts… Sie können die Bilder oder Movies Ihrer Kamera auf einem Fernsehgerät ansehen. d4228_basic_d_00_bookfile_7.book Page 70 Tuesday, August 17, 2004 12:10 PM71

Verwenden der Direkttasten… Mit den Direkttasten können Sie bestimmte Funktionen ausführen: z. B. können Sie Bilder löschen oder mit einem Schreibschutz versehen oder Sie können den Blitzmodus einstellen – das Bedienen der Kamera wird Ihnen dadurch erleichtert. Verwenden der Pfeiltasten und der e-Taste… Mit den Pfeiltasten und der e-Taste können Sie Menüoptionen auswählen und einstellen sowie Bilder einzeln nacheinander wiedergeben.

EINST. WÄHLEN BILDER INTERVALL INTERVALLAUFN.

SCHÄRFE KONTRAST BILDKARTEINR KAM AE/AF AF: SPOT ESP AE:ESP MEHRFACHMESS. iESP SPOT BEREICH WÄHLEN

Verwenden der Menüs… Mit den auf dem LCD-Monitor angezeigten Menüs können Sie die Funktionen für die Aufnahme und Wiedergabe einstellen. Verwenden der Programmwählscheibe… Mit der Programmwählscheibe können Sie den Aufnahme- oder Wiedergabemodus wählen. Mit

können Sie die optimalen Einstellungen für Aufnahmebedingungen in 5 verschiedenen Situationen wählen. d4228_basic_d_00_bookfile_7.book Page 71 Tuesday, August 17, 2004 12:10 PM72

Sicherheitshinweise Die Benutzerdokumentation sorgfältig lesen — Vor dem Gebrauch dieses Produktes erst die Bedienungsanleitung lesen. Die Benutzerdokumentation aufbewahren — Sicherheitsbroschüre und Bedienungsanleitung zur künftigen Bezugnahme aufbewahren. Alle Warnhinweise beachten — Alle am Produkt befindlichen und in der Benutzerdokumentation enthaltenen Warnhinweise beachten. Alle Angaben befolgen — Die Angaben zur Handhabung des Produktes müssen stets befolgt werden. Reinigung — Vor der Reinigung dieses Produktes das Netzteil abtrennen. Zur Reinigung ein befeuchtetes Tuch verwenden. Niemals Lösungsmittel, sich verflüchtigende oder organische Reinigungsmittel verwenden. Zubehör — Ausschließlich von Olympus empfohlenes Zubehör verwenden. Andernfalls kann dieses Produkt schwer beschädigt und eine Verletzungsgefahr nicht ausgeschlossen werden. Nässe und Feuchtigkeit — Dieses Produkt niemals an Orten verwenden, an denen Nässe und Feuchtigkeit einwirken können (Badewanne, Küche, Schwimmbecken oder im Freien bei Regen etc.). Die Sicherheitshinweise zu spritzwasserfesten Produkten finden Sie im entsprechenden Abschnitt des jeweils zugehörigen Referenzhandbuchs. Standort — Dieses Produkt muss stets so aufgestellt oder befestigt werden, dass es nicht beschädigt werden und keine Schäden und/oder Verletzungen verursachen kann. Dieses Produkt niemals an oder auf einer instabilen Unterlage oder Haltevorrichtung, wie Stativ, Untergestell, Halter, Tisch oder fahrbarer Untersatz, befestigen, oder aufstellen. Das Produkt muss stets, wie in der Bedienungsanleitung beschrieben, aufgestellt oder befestigt werden. Es sollten ausschließlich die vom Hersteller empfohlenen Haltevorrichtungen verwendet werden. Allgemeine Vorsichtsmaßregeln VORSICHT:ZUR VERMEIDUNG VON STROMSCHLÄGEN NIEMALS DAS GEHÄUSE (ODER DIE GEHÄUSERÜCKSEITE) ENTFERNEN. DIESES PRODUKT ENTHÄLT KEINERLEI BENUTZERSEITIG ZU WARTENDE TEILE. ÜBERLASSEN SIE WARTUNGSARBEITEN QUALIFIZIERTEM FACHPERSONAL. Das Blitzsymbol im Dreieck verweist darauf, dass dieses Produkt Hochspannungsbauteile enthält, die schwere Stromschläge verursachen können.Das Ausrufungszeichen im Dreieck verweist auf wichtige Handhabungs- und Wartungsanweisungen in der zu diesem Produkt gehörigen Benutzerdokumentation.ACHTUNGDIESES PRODUKT NIEMALS NÄSSE ODER FEUCHTIGKEIT AUSSETZEN. ANDERNFALLS BESTEHT FEUER- UND STROMSCHLAGGEFAHR. VORSICHT STROMSCHLAGGEFAHRNICHT ÖFFNEN d4228_basic_d_00_bookfile_7.book Page 72 Tuesday, August 17, 2004 12:10 PMSicherheitshinweise

Stromversorgung — Es dürfen ausschließlich geeignete Stromquellen entsprechend des am Produkt angebrachten Typenschildes verwendet werden. Falls Unklarheiten zur Eignung der verfügbaren Stromversorgung bestehen, wenden Sie sich bitte an die zuständigen Stromerzeuger. Angaben zum Batteriebetrieb dieses Produktes finden Sie in der zugehörigen Bedienungsanleitung. Erdung, Polarität — Wenn dieses Produkt zur Stromversorgung mittels eines geeigneten Netzteils ausgelegt ist, kann dieses Netzteil ggf. mit einem gepolten Netzstecker (bei dem beide Flachklingenkontakte verschieden breit sind) ausgerüstet sein. Netzstecker dieser Ausführung sind nur in einer Ausrichtung verwendbar. Falls der Anschluss an der Netzsteckdose nicht möglich ist, den Netzstecker anders herum halten und einschieben. Falls der Netzstecker weiterhin nicht in die Netzsteckdose passt, muss die Netzsteckdose von einem Elektrofachmann ausgewechselt werden. Schutz des Netzkabels — Das Netzkabel stets so verlegen, dass es keiner hohen Gewichts- und keiner Trittbelastung ausgesetzt ist. Das Netzkabel niemals um Stuhl- oder Tischbeine etc. wickeln. Darauf achten, dass sich in der Nähe der Kontaktbereiche des Netzkabels (an der Netzsteckdose und am Produkt) keine anderen Netzkabel (von anderen Netzteilen oder anderen Geräten) befinden. Blitzschlag — Bei Netzbetrieb mit einem geeigneten Netzteil muss dieses sofort von der Netzsteckdose abgetrennt werden, wenn ein Gewitter auftritt. Um Schäden, die durch plötzliche Stromspitzen verursacht werden können, zu vermeiden, sollte das Netzteil stets von der Netzsteckdose und von der Kamera abgetrennt werden, wenn die Kamera nicht in Gebrauch ist. Netzleitungsüberlastung — Niemals Netzsteckdosen, Verlängerungskabel, Netzsteckdosenleisten oder sonstige Spannungsquellen durch zu viele gleichzeitig angeschlossene Geräte überlasten. Fremdkörper, Flüssigkeit — Darauf achten, dass keine metallischen Gegenstände oder Flüssigkeit in das Produktinnere, das Hochspannungsschaltkreise enthält, gelangen. Andernfalls besteht Feuer- und Verletzungsgefahr. Hitze — Dieses Produkt niemals in der Nähe von Hitze abstrahlenden Vorrichtungen (wie Heizkörper, Ofen, Belüftungsöffnungen etc.) und Geräten (z. B. Hochleistungsverstärker etc.) betreiben oder aufbewahren. Wartung — Wenn Wartungsarbeiten anfallen, wenden Sie sich bitte an qualifiziertes Wartungspersonal. Niemals das Gehäuse entfernen oder das Produkt zerlegen. Andernfalls besteht wegen der im Produktinneren befindlichen Hochspannungsschaltkreise Stromschlaggefahr. Kundendienst im Störungsfall — Falls Sie bei Netzbetrieb mit einem geeigneten Netzteil eine oder mehrere der nachfolgend beschriebenen Störungen feststellen, müssen Sie das Netzteil sofort von der Netzsteckdose abtrennen. Wenden Sie sich bitte umgehend an qualifiziertes Kundendienstpersonal: a) Wenn Flüssigkeit oder Fremdkörper in das Produktinnere gelangen. b) Wenn das Produkt in Flüssigkeit getaucht wurde. c) Wenn das Produkt auch bei sachgemäßer Handhabung, nicht einwandfrei arbeitet. Stets ausschließlich die ausgewiesenen Bedienungselemente, wie in der Bedienungsanleitung beschrieben, verwenden. Falls andere Einstellungselemente unsachgemäß gehandhabt werden, können Betriebsstörungen auftreten, die ggf. kostspielige Reparaturen zur Folge haben. d4228_basic_d_00_bookfile_7.book Page 73 Tuesday, August 17, 2004 12:10 PMSicherheitshinweise

d) Wenn das Produkt einer heftigen Erschütterung ausgesetzt oder anderweitig beschädigt wurde. e) Wenn das Produkt deutliche Leistungseinbußen aufweist. Ersatzteile — Falls Produktteile ausgetauscht werden müssen, darauf achten, dass von der ausführenden Kundendienststelle die vom Hersteller empfohlenen Ersatzteile in der geeigneten Ausführung verwendet werden. Falls minderwertige oder ungeeignete Ersatzteile eingebaut werden, besteht Feuer- und Stromschlaggefahr, und/oder es können andere Schäden auftreten. Sicherheitsüberprüfung — Nach Wartungs- oder Reparaturarbeiten sollte vom ausführenden Fachpersonal eine Sicherheitsüberprüfung durchgeführt werden, um die einwandfreie und betriebssichere Arbeitsweise des Produktes zu gewährleisten. Rechtshinweise

• Olympus leistet keine Gewähr für erwarteten Nutzen durch den sachgemäßen Gebrauch dieses Geräts und haftet nicht für Schäden jeglicher Art, die aus dem sachgemäßen Gebrauch dieses Geräts herrühren, oder für Forderungen Dritter, die aus dem unsachgemäßen Gebrauch dieses Geräts herrühren.

• Olympus leistet keine Gewähr für erwarteten Nutzen durch den sachgemäßen Gebrauch dieses Geräts und haftet nicht für Schäden jeglicher Art, die aus der Löschung von Bilddaten herrühren. Haftungsausschluss

• Olympus übernimmt keinerlei Haftung oder Gewährleistung, weder ausdrücklich noch stillschweigend inbegriffen, für den Inhalt oder die Bezugnahme auf den Inhalt des Textmaterials oder der Software, und übernimmt keinerlei Haftung für die stillschweigend angenommene Gewähr bezüglich der Marktgängigkeit oder Eignung für jedweden Zweck oder für jedwede Folgeschäden, Begleitschäden oder indirekte Schäden (einschließlich, doch nicht beschränkt auf Schäden durch Geschäftsverlust, Geschäftsausfall oder Verlust von Geschäftsinformationen), die aus dem Gebrauch oder der Unfähigkeit zum Gebrauch des Textmaterials oder der Software oder dieses Geräts herrühren. In einigen Ländern sind die Haftungsbeschränkung oder der Haftungsausschluss für Folge- und Begleitschäden nicht zulässig. In diesem Fall treffen die diesbezüglichen obigen Angaben nicht zu.

• Alle Rechte für dieses Textmaterial liegen bei Olympus. d4228_basic_d_00_bookfile_7.book Page 74 Tuesday, August 17, 2004 12:10 PMSicherheitshinweise

Das unbefugte Fotografieren sowie der unbefugte Gebrauch von urheberrechtlich geschütztem Material kann gegen geltendes Urheberrecht verstoßen. Olympus übernimmt keinerlei Haftung für Urheberrechtsverletzungen, die aus dem unbefugten Fotografieren oder Gebrauch oder aus jedweder sonstigen unbefugten Handhabung von urheberrechtlich geschütztem Material herrühren. Urheberrechtshinweis Alle Rechte vorbehalten. Dieses Textmaterial oder die Software dürfen nicht – weder vollständig noch auszugsweise – reproduziert und in keiner Ausführung oder Form, weder elektronischer noch mechanischer Art, einschließlich Fotokopien und elektromagnetischer Aufzeichnungen oder jedweder Form von Datenspeicherung und -abruf, ohne ausdrückliche schriftliche Genehmigung der Firma Olympus verwendet werden. Olympus übernimmt keinerlei Haftung für den Gebrauch der in diesem Textmaterial oder der Software enthaltenen Informationen oder für Schäden, die aus dem Gebrauch der in diesem Textmaterial oder der Software enthaltenen Informationen herrühren. Olympus behält sich das Recht vor, die Ausführung und den Inhalt dieses Textmaterials oder der Software ohne Vorankündigung zu ändern. Warenzeichen

• IBM ist ein eingetragenes Warenzeichen der International Business Machines Corporation.

• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation.

• Macintosh ist ein Warenzeichen der Apple Computer Inc.

• Alle weiteren Firmen- und Produkteigennamen sind eingetragene Warenzeichen/Handelsmarken der jeweiligen Rechteinhaber.

• Die Bilddatenverwaltung dieser Kamera unterstützt die DCF-Norm „Design Rule for Camera File System“ der JEITA (Japan Electronics and Information Technology Industries Association). d4228_basic_d_00_bookfile_7.book Page 75 Tuesday, August 17, 2004 12:10 PM76

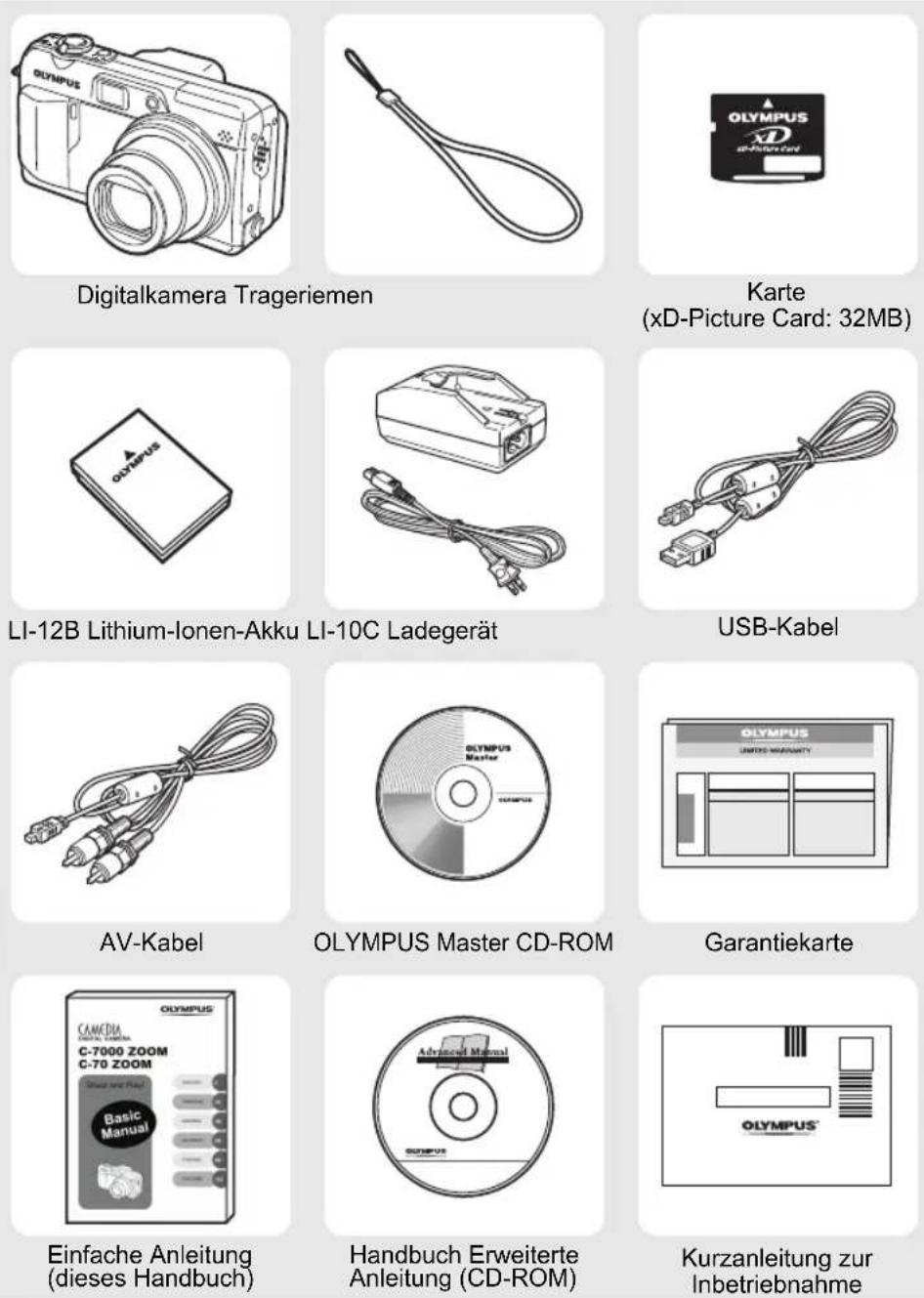

Sollte eines der unten aufgeführten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler. Der Verpackungsinhalt richtet sich nach der Region, in der Sie Ihre Kamera gekauft haben. Digitalkamera Trageriemen Karte (xD-Picture Card: 32MB) LI-12B Lithium-Ionen-Akku LI-10C Ladegerät USB-Kabel AV-Kabel OLYMPUS Master CD-ROM Garantiekarte Einfache Anleitung (dieses Handbuch) Handbuch Erweiterte Anleitung (CD-ROM) Kurzanleitung zur Inbetriebnahme

Bringen Sie den Trageriemen wie in der Abbildung gezeigt an. Hinweis Beim Transportieren der am Trageriemen befestigten Kamera darauf achten, dass sich der Riemen nicht an hervorstehenden Gegenständen verfängt, damit es dadurch nicht zu Verletzungen oder Sachschäden kommt. Bringen Sie den Trageriemen wie oben gezeigt richtig an, damit die Kamera nicht herunterfällt. Wenn der Trageriemen nicht ordnungsgemäß angebracht wurde und die Kamera herunterfällt, haftet Olympus nicht für die daraus resultierenden Schäden. Anbringen des Trageriemens Ziehen Sie den Trageriemen fest, damit er sich nicht lösen kann. d4228_basic_d_00_bookfile_7.book Page 77 Tuesday, August 17, 2004 12:10 PM78

Beim Kauf ist der Akku noch nicht vollständig aufgeladen. Laden Sie den Akku vor Gebrauch mit dem Ladegerät (LI-10C) vollständig auf.

Schließen Sie das Netzkabel an.

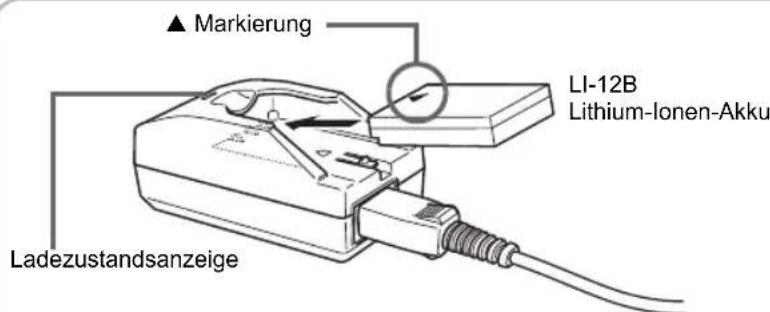

Legen Sie den Akku in das Ladegerät. TIPPS Es dauert circa 120 Minuten, bis der Akku (LI-12B) aufgeladen ist. Hinweis Diese Kamera verwendet einen Olympus LI-12B/LI-10B Lithium-Ionen-Akku. Andere Akkus dürfen nicht verwendet werden. Die Lebensdauer des Akkus hängt von den jeweiligen Aufnahmebedingungen usw. ab. Das Ladegerät ist für eine Netzspannung von 100V bis 240V Wechselstrom (50/ 60Hz) ausgelegt. Wenn Sie das Ladegerät im Ausland verwenden möchten, benötigen Sie ggf. einen Adapterstecker, damit der Stecker des Ladegeräts in die Netzsteckdose im Ausland passt. Weitere Informationen hierzu erhalten Sie in Ihrem örtlichen Elektrofachhandel oder in Ihrem Reisebüro. Verwenden Sie keine Spannungswandler, die im Ausland angeboten werden, da diese Ihr Ladegerät beschädigen können.LI-10C LadegerätNetzkabelNetzsteckdose

S MarkierungLI-12B Lithium-Ionen-Akku Wenn der Ladevorgang beginnt, leuchtet die Anzeige rot. Wenn der Akku vollständig aufgeladen ist, leuchtet die Anzeige grün. Ladezustandsanzeige d4228_basic_d_00_bookfile_7.book Page 78 Tuesday, August 17, 2004 12:10 PM79

EINLEGEN DES AKKUS UND DER KARTE

Vergewissern Sie sich, dass die Kamera ausgeschaltet ist.

Öffnen Sie den Akku-/Kartenfachdeckel.

Legen Sie den Akku ein. Das Objektiv ist eingefahren. Der LCD-Monitor ist ausgeschaltet.Akku-/KartenfachdeckelSchiebenAnheben

AkkuverriegelungEntfernen des AkkusSchieben Sie die Akkuverriegelung wie in der Abbildung gezeigt. Der Akku wird ausgeschoben und Sie können ihn herausziehen.Akkuverriegelung Der Akku rastet ein, wenn er richtig eingelegt wurde. d4228_basic_d_00_bookfile_7.book Page 79 Tuesday, August 17, 2004 12:10 PMEINLEGEN DES AKKUS UND DER KARTE

Legen Sie die Karte ein. Hinweis Wenn die Karte nicht vollständig eingeschoben wird, kann es zu Fehlern beim Beschreiben der Karte kommen. Wenn Sie Ihren Finger zu schnell von der Karte lösen, nachdem Sie diese vollständig nach innen gedrückt haben, kann es passieren, dass die Karte unvermittelt aus dem Einschub ausgeworfen wird.

Schließen Sie den Akku-/Kartenfachdeckel.

KerbeKontakte Achten Sie darauf, dass die Karte richtig herum eingeschoben ist. Schieben Sie die Karte gerade hinein, da sonst der Kontaktbereich der Karte beschädigt werden kann oder die Karte sich verklemmt.Entnehmen Sie die Karte.Entfernen der KarteDrücken Sie die Karte vollständig nach innen und lassen Sie sie langsam hinausgleiten.SchließenSchieben

Drücken Sie auf die Mitte des Deckels, um diesen zu verschieben. d4228_basic_d_00_bookfile_7.book Page 80 Tuesday, August 17, 2004 12:10 PMEINLEGEN DES AKKUS UND DER KARTE

Hinweis Der von der Kamera verbrauchte Strom unterliegt je nach Aufnahmebedingungen beträchtlichen Schwankungen. In den unten genannten Fällen wird durchgehend Strom verbraucht. Dies kann zu einer Verringerung der Akkuleistung führen. Wenn der LCD-Monitor eingeschaltet ist. Wenn der LCD-Monitor über längere Zeit auf Wiedergabe geschaltet bleibt. Wiederholte Zoom-Anpassungen. Wenn wiederholt der Autofokus aktiviert wird, indem der Auslöser halb heruntergedrückt wird. Wenn AF Permanent eingestellt ist. Wenn die Kamera an einen Personal Computer oder Drucker angeschlossen ist. Wenn Sie einen erschöpften Akku verwenden, kann es sein, dass sich die Kamera mangels ausreichender Stromversorgung abschaltet, ohne zuvor den Warnhinweis für die niedrige Akkuleistung anzuzeigen. Diese Digitalkamera verwendet eine xD-Picture Card (16 – 512 MB). Hinweis Diese Kamera erkennt unter Umständen keine Karten, die nicht von OLYMPUS hergestellt oder mithilfe eines anderen Geräts (z. B. Personal Computer usw.) formatiert wurden. Eine solche Karte sollte vor dem Gebrauch zunächst in dieser Kamera formatiert werden. Drücken Sie nicht mit harten oder spitzen Gegenständen - wie beispielsweise einem Kugelschreiber - auf die Karte. Niemals den Akku-/Kartenfachdeckel öffnen oder die Karte bzw. den Akku entfernen, während die Kamera eingeschaltet ist. Anderenfalls können alle auf der Karte gespeicherten Daten unwiederbringlich verloren gehen. Einmal zerstörte Daten sind leider unwiederbringlich verloren. Kleben Sie keine zusätzlichen Etiketten auf die Karte, sie könnte dadurch in der Kamera stecken bleiben. Der Akku Die Karte Indexbereich Verwenden Sie diesen Bereich, um den Inhalt der Karte zu notieren. Kontakte An dieser Stelle werden die Daten der Kamera an die Karte weitergegeben. d4228_basic_d_00_bookfile_7.book Page 81 Tuesday, August 17, 2004 12:10 PM82

EINSCHALTEN DER KAMERA

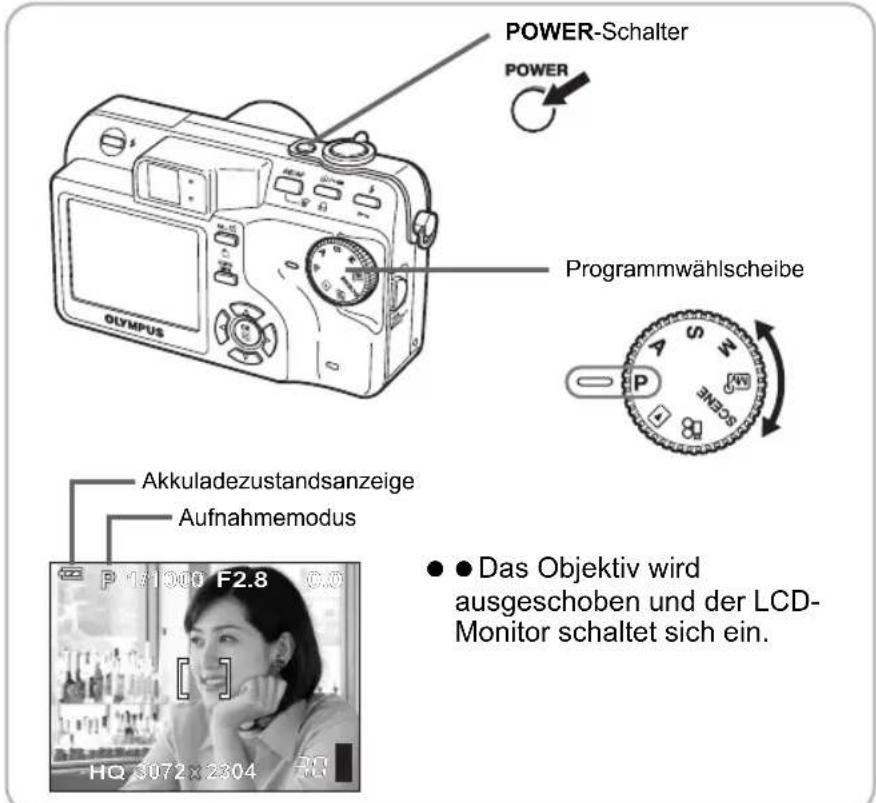

Stellen Sie die Programmwählscheibe auf P und drücken Sie auf die POWER-Schalter.

Drücken Sie auf die Blitz-Taste.

ProgrammwählscheibePOWER-SchalterAkkuladezustandsanzeigeAufnahmemodus Das Objektiv wird ausgeschoben und der LCD-Monitor schaltet sich ein. Der Blitz wird ausgeschoben. d4228_basic_d_00_bookfile_7.book Page 82 Tuesday, August 17, 2004 12:10 PMEINSCHALTEN DER KAMERA

TIPPS Wenn Sie die Kamera das erste Mal verwenden, wird „J/M/T“ angezeigt, damit Sie das Datum und die Zeit einstellen können. Siehe „Einstellen von Datum und Zeit“ in Kapitel 7 der Erweiterten Anleitung. Obwohl die Kamera auch ohne diese Einstellung benutzt werden kann, werden ggf. nicht die korrekten Daten in der Kalenderanzeige dargestellt. Hinweis Um Akkustrom zu sparen, wechselt die Kamera automatisch in den Sleep- Modus, wenn innerhalb von 3 Minuten kein Bedienungsschritt erfolgt. Die Kamera schaltet sich wieder ein, sobald Sie den Auslöser oder den Zoomregler leicht drücken. 4 Stunden nachdem die Kamera in den Sleep-Modus gewechselt hat, wird das Objektiv automatisch eingeschoben und ausgeschaltet. Schalten Sie die Kamera wieder ein, um diese wieder zu verwenden. Wenn Sie die Kamera längere Zeit ohne Unterbrechung benutzen, kann die Temperatur im Inneren der Kamera ansteigen. Die Kamera schaltet sich dann ggf. automatisch ab. Warten Sie eine Weile, bevor Sie die Kamera wieder benutzen. Je nach verbleibender Akkuleistung verändert sich die Akkuladezustandsanzeige. Akkuleistung Leuchtet (grün)(Erlischt nach wenigen Augenblicken.)Bereit zur Aufnahme. Akkuleistung erschöpft. Laden Sie den Akku auf.Blinkt (rot)Der Akku muss bald aufgeladen werden. „BATTERIE LEER“wird angezeigt. d4228_basic_d_00_bookfile_7.book Page 83 Tuesday, August 17, 2004 12:10 PM84

ERSTELLEN EINER AUFNAHME

Wählen Sie den gewünschten Bildausschnitt.

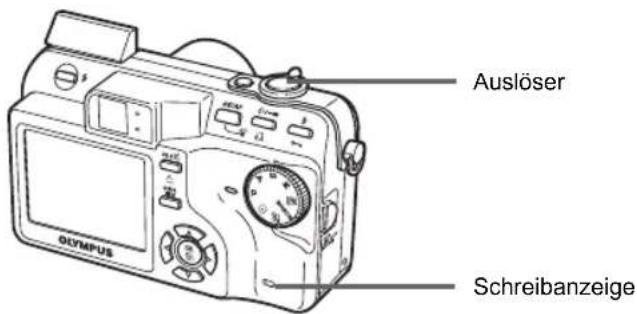

Stellen Sie das Motiv scharf. AF-Markierung Richten Sie die AF-Markierung mithilfe des LCD-Monitors auf Ihr Motiv.AuslöserSchreibanzeige F2.8 F2.8 1/1000 1/1000

# MarkierungGrüne LED Wenn die grüne LED aufleuchtet, sind Schärfe und Belichtungsstärke gespeichert (Schärfespeicher). Die # Anzeige leuchtet konstant, wenn der Blitz auslösebereit ist. Die AF-Markierung bewegt sich zum scharfgestellten Bereich. Die Verschlusszeit und der Blendenwert, die von der Kamera ermittelt wurden, werden auf dem LCD-Monitor angezeigt. Drücken Sie den Auslöser halb nach unten und halten Sie ihn gedrückt. d4228_basic_d_00_bookfile_7.book Page 84 Tuesday, August 17, 2004 12:10 PMERSTELLEN EINER AUFNAHME

Aufnahme tätigen. Hinweis Drücken Sie den Auslöser vorsichtig nach unten. Bei ruckartigem oder zu heftigem Herunterdrücken kann es zu Bildverwackelungen kommen. Die Bilder bleiben auch dann auf der Karte gespeichert, nachdem Sie die Kamera abgeschaltet haben oder wenn Sie den Akku entfernen oder austauschen. Niemals den Akku-/Kartenfachdeckel öffnen, den Akku entfernen oder das Netzteil abtrennen, während die Schreibanzeige blinkt. Anderenfalls können Ihre gespeicherten Aufnahmen unwiederbringlich verloren gehen, oder die gerade erstellte Aufnahme wird nicht gespeichert. Wenn Sie Aufnahmen bei starkem Gegenlicht erstellen, kann es sein, dass der im Schatten liegende Bildbereich farbig erscheint. Bei jedem Drücken des Auslösers leuchten die Speichersegmente auf und die von Ihnen erstellten Bilder werden auf die Karte geschrieben. Je nachdem, wieviele Bilder die Kamera gerade verarbeitet, verändern sich die Speichersegmente. Bei der Aufnahme von Movies wird diese Anzeige nicht eingeblendet. 1/1000 1/1000 F2.8 F2.8

Die Schreibanzeige blinkt, solange das Bild auf die Karte gespeichert wird. Speichersegmente Drücken Sie den Auslöser vollständig nach unten. Speichersegmente a b c d Vor der Aufnahme von Bildern (Aus) Maximum erreicht (Leuchtet vollständig) Warten Sie, bis die Anzeige sich wieder aus ist, bevor Sie weitere Bilder aufnehmen. Nachdem ein Bild erstellt wurde (Leuchtet) Nachdem mehrere Bilder aufgenommen wurden (Leuchtet) Aufnehmen Aufnehmen Aufnehmen Warten d4228_basic_d_00_bookfile_7.book Page 85 Tuesday, August 17, 2004 12:10 PM86

ÜBERPRÜFEN EINER AUFNAHME

Drücken Sie die QUICK VIEW-Taste.

Verwenden Sie die Pfeiltasten zur Auswahl der Bilder.

QUICK VIEW-Taste Sie können das zuletzt aufgenommene Bild anzeigen und gleichzeitig in einem Aufnahmemodus bleiben. Drücken Sie die QUICK VIEW

Taste erneut oder drücken Sie leicht auf den Auslöser, wenn Sie weitere Aufnahmen erstellen möchten. Nächstes BildVorheriges Bild10 Bilder zurück10 Bilder vorwärts d4228_basic_d_00_bookfile_7.book Page 86 Tuesday, August 17, 2004 12:10 PM87

AUSSCHALTEN DER KAMERA

Drücken Sie den POWER-Schalter.

Schließen Sie den Blitz. POWER-Schalter Der LCD-Monitor wird ausgeschaltet. Das Objektiv wird eingeschoben. Drücken Sie den Blitz in die Kamera. Nachdem Sie sich nun grundsätzlich mit der Aufnahme- und Wiedergabefunktion vertraut gemacht haben, können Sie jetzt weitere Anwendungen für Ihre Kamera in der Erweiterten Anleitung ausprobieren. ...Und um noch mehr Spaß zu haben, installieren Sie die OLYMPUS Master-Bildverarbeitungssoftware von der beiliegenden CD-ROM. d4228_basic_d_00_bookfile_7.book Page 87 Tuesday, August 17, 2004 12:10 PM88

Technische Daten Kamera Produkttyp : Digitalkamera (zur Bildaufzeichnung und -wiedergabe) Aufnahmesystem Einzelbild : Digital-Aufzeichnung, TIFF (unkomprimiert), JPEG (in Übereinstimmung mit der Design rule for Camera File system [DCF]), RAW-Daten Gültige Standards : Exif 2.2, Digital Print Order Format (DPOF), PRINT Image Matching II, PictBridge Tonaufzeichnung bei Einzelbildern : Wave-Audioformat Movie : QuickTime Motion JPEG Unterstützung Speicher : xD-Picture Card (16 – 512 MB) Bildauflösung : 3.072 × 2.304 Pixel (RAW/TIFF/SHQ/HQ)

640 × 480 Pixel (SQ2) Anzahl der speicherbaren Einzelbilder Wenn eine Karte mit 32 MB verwendet wird (ohne Tonaufzeichnung) : Ca. 3 Bilder (RAW : 3.072 × 2.304) Ca. 1 Bild (TIFF : 3.072 × 2.304) Ca. 6 Bilder (SHQ : 3.072 × 2.304) Ca. 18 Bilder (HQ : 3.072 × 2.304) Ca. 64 Bilder (SQ1 : 1.600 × 1.200 NORMAL) Ca. 331 Bilder (SQ2 : 640 × 480 NORMAL) Anzahl der effektiven Pixel : 7.100.000 Pixel Bildwandler : 1/1,8 Zoll CCD-Chip, 7.410.000 Pixel (brutto) Objektiv : Olympus-Objektiv 7,9 mm bis 39,5 mm, f2,8 bis f4,8 (entspricht einem 38 mm bis 190 mm Objektiv an einer 35 mm-Kamera) Belichtungsmessung : Digital-ESP-Messung, Spotmessung Blendenwert : f2,8 bis f8,0 Verschlusszeit : 15 bis 1/2000 Sek. Aufnahmebereich : 0,6 m bis ) (W), 1,2 m bis ) (T) (NORMAL) 8 cm bis ) (W), 0,6 m bis ) (T) (Nahaufnahmemodus) Sucher : Optischer Echtbildsucher LCD-Monitor : 2,0" TFT Farb-LCD-Monitor mit 206.000 Pixeln Autofokus : TTL-Autofokus (Messung durchs Objektiv) Kontrastvergleich-Messverfahren d4228_basic_d_00_bookfile_7.book Page 88 Monday, August 23, 2004 11:08 AMTechnische Daten

Anschlussbuchsen : Gleichspannungseingang (DC-IN), USB-Anschluss (Multi-Connector), A/V OUT-Buchse (Multi-Connector) Automatisches Kalendersystem : 2000 bis zu 2099 Umgebungsbedingungen Temperatur : 0 °C bis 40 °C (Betrieb)/ -20 °C bis 60 °C (Lagerung) Luftfeuchtigkeit : 30% bis 90% (Betrieb)/10% bis 90% (Lagerung) Spannungsversorgung : Nur Olympus LI-12B Lithium Ionen-Akku Über das spezifisch geeignete Olympus-Netzteil. (optional) Abmessungen : 102 mm (B) × 59 mm (H) × 42,5 mm (T) (ohne Gehäusevorsprünge) Gewicht : 220 g (ohne Akku und Karte) xD-Picture Card Speichertyp : NAND Blitz EEP-ROM Umgebungsbedingungen Temperatur : 0 °C bis 55 °C (Betrieb)/ -20 °C bis 65 °C (Lagerung) Luftfeuchtigkeit : 95% oder niedriger Stromversorgung : 3V (3,3V) Abmessungen : 20 × 25 × 1,7 mm (T) LI-12B Lithium-Ionen-Akku Typ : Wiederaufladbarer Lithium-Ionen-Akku Standardspannung : Gleichspannung 3,7 V Standardkapazität : 1.230 mAh Akkuleistung : Ca. 300 mal vollständig aufladbar (je nach Verwendung) Empfohlene Temperatur : 0 °C bis 40 °C (Laden)/ -10 °C bis 60 °C (Betrieb)/ 0 °C bis 30 °C (Lagerung) Abmessungen : 31,9 × 45,8 × 10 mm Gewicht : Ca. 36 g LI-10C Ladegerät Netzversorgung : Wechselstrom 100 bis 240 V (50 bis 60 Hz) 9 VA (100V) bis 16 VA (240V) Ausgang : Gleichstrom 4,2V 860 mA Aufladezeit : Ca. 120 Minuten Empfohlene Temperatur : 0 °C bis 40 °C (Betrieb)/ -20 °C bis 60 °C (Lagerung) Abmessungen : 46 × 37,5 × 86 mm Gewicht : Ca. 75 g (ohne Akku) Design und technische Daten können ohne Vorankündigung geändert werden. d4228_basic_d_00_bookfile_7.book Page 89 Tuesday, August 17, 2004 12:10 PM90
