Тип продукта	Компактный цифровой фотоаппарат
Эффективное разрешение	7,1 миллиона пикселей
Датчик	ПЗС 1/1,8 дюйма, 7,41 миллиона пикселей (общее)
Объектив	Olympus 7,9–39,5 мм, f/2,8–f/4,8 (эквив. 38–190 мм в 35 мм)
Диафрагма	f/2,8 до f/8,0
Выдержка	от 15 до 1/2000 с
Видоискатель	Оптический, реального изображения
ЖК-экран	TFT 2,0 дюйма, 206 000 пикселей
Носитель данных	Карта памяти xD-Picture Card (от 16 до 512 Мб)
Форматы записи	RAW, TIFF, JPEG, Wave, QuickTime Motion JPEG
Разъёмы	USB (многофункциональный разъем), гнездо A/V OUT, вход питания
Питание	Литий-ионный аккумулятор Olympus LI-12B (3,7 В, 1230 мАч) или опциональный сетевой адаптер
Вес	220 г (без аккумулятора и карты)
Рабочая температура	от 0 °C до 40 °C
Рабочая влажность	от 30 % до 90 %
Основные функции	Съемка и просмотр, сюжетные режимы, встроенная вспышка, автофокус TTL, ESP и точечный замер
Обслуживание и очистка	Протирать влажной тканью; не использовать жидкие или аэрозольные средства
Безопасность	Не подвергать воздействию воды, не вскрывать корпус, ремонт доверять квалифицированному специалисту
Запчасти и ремонтопригодность	Использовать только детали, рекомендованные Olympus; ремонт квалифицированным персоналом
Общая информация	Марка Olympus, модель Camedia C7000 Zoom, категория фотоаппарат

Часто задаваемые вопросы - Camedia C7000 Zoom OLYMPUS

Как вставить аккумулятор и карту памяти?

Выключите фотоаппарат. Откройте крышку отсека для карты/аккумулятора. Вставьте литий-ионный аккумулятор LI-12B, сдвигая его до фиксации. Вставьте карту xD-Picture Card прямо до упора. Закройте крышку, нажав в центре.

Как зарядить аккумулятор?

Используйте зарядное устройство LI-10C. Подключите кабель питания к розетке, затем вставьте аккумулятор в зарядное устройство. Красный индикатор указывает на зарядку; он становится зелёным, когда зарядка завершена (около 120 минут).

Как сделать фотографию?

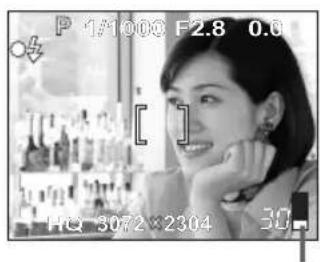

Установите диск режимов в положение P и включите фотоаппарат. Скомпонуйте кадр на ЖК-экране. Нажмите кнопку спуска наполовину для фокусировки (загорится зелёный индикатор), затем нажмите до конца, чтобы сделать снимок. Индикатор доступа к карте мигает во время записи.

Как просмотреть сделанные фотографии?

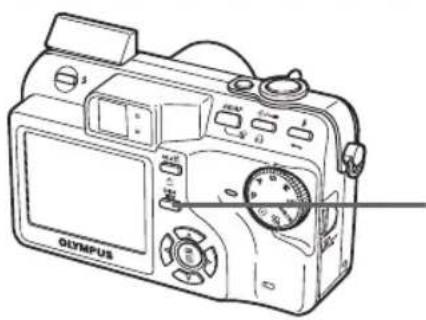

В режиме съёмки нажмите кнопку QUICK VIEW для отображения последнего снимка. Используйте диск прокрутки для просмотра изображений. Для выхода нажмите QUICK VIEW ещё раз или слегка нажмите кнопку спуска.

Что делать, если фотоаппарат не включается?

Проверьте, заряжен ли аккумулятор и правильно ли он установлен. Если аккумулятор разряжен, зарядите его. Если фотоаппарат всё ещё не включается, обратитесь к квалифицированному специалисту. Фотоаппарат также может автоматически выключиться при перегреве; подождите, пока он остынет.

Как избежать смазанных фотографий?

Нажимайте кнопку спуска плавно, чтобы не двигать фотоаппарат. Используйте достаточно короткую выдержку. В условиях слабого освещения используйте вспышку или штатив. Стабилизацию можно улучшить, держа фотоаппарат двумя руками.

Какие типы карт памяти совместимы?

Этот фотоаппарат использует исключительно карты Olympus xD-Picture Card объёмом от 16 до 512 Мб. Карты других производителей или отформатированные в другой системе могут не распознаваться. Отформатируйте карту в фотоаппарате перед первым использованием.

Как установить дату и время?

При первом включении отображается 'Г/М/Д' для установки даты и времени. Следуйте инструкциям главы 7 расширенного руководства. Эта настройка необходима для правильного отображения дат в календаре.

Как распечатать фотографии напрямую с фотоаппарата?

Подключите фотоаппарат к принтеру с поддержкой PictBridge с помощью USB-кабеля. Выберите изображения для печати через меню фотоаппарата. Настройки печати (количество копий, дата) можно задать перед печатью.

Что делать при появлении сообщения об ошибке или неисправности?

Запомните сообщение об ошибке. Попробуйте выключить и снова включить фотоаппарат. Извлеките и снова вставьте аккумулятор и карту. Если проблема не исчезает, обратитесь к инструкции или в авторизованный сервисный центр Olympus. Не пытайтесь ремонтировать самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Camedia C7000 Zoom OLYMPUS

Пользователям в Северной и Южной Америке

Пользователям в США

Декларация о соответствии

Номер модели : C-7000 ZOOM/C-70 ZOOM

Фирменное наименование : OLYMPUS

Ответственная сторона : OLYMPUS IMAGING AMERICA INC.

Адрес : Two Corporate Center Drive, PO Box 9058, Melville, NY

11747-9058 U.S.A.

Телефон : [phone]

Проверено на соответствие Стандартам FCC

ДЛЯ ДОМАШНЕГО И ОФИСНОГО ПРИМЕНЕНИЯ

Это устройство соответствует Разделу 15 Правил FCC. Функционирование отвечает следующим двум условиям:

(1) Это устройство не может причинить какой-либо вред.

(2) Это устройство должно реагировать на любые действия, в том числе на те, которые могут привести к нежелательному функционированию.

Предупреждение FCC

• Радио/телевизионные помехи

Доработки и модернизация данного устройства без специального разрешения изготовителя могут привести к лишению пользователя прав на его применение. Данное устройство проверено и признано соответствующим ограничениям, принятым для цифровых устройств Класса В согласно Разделу 15 Правил FCC. Эти ограничения служат для обеспечения приемлемой защиты от вредных воздействий при использовании в жилых помещениях. Поскольку данное устройство генерирует, использует и может излучать энергию на радиочастотах, оно может создавать вредные помехи радиосвязи в случае несоблюдения инструкций по установке или применению.

Вместе с тем, невозможно гарантировать отсутствие помех при некоторых видах установки. Если устройство создает вредные помехи приему радио/телевизионных передач, которые проявляются при выключении и включении устройства, пользователю следует попытаться

устранить эти помехи, выполнив одну или несколько из нижеуказанных рекомендаций: - Отрегулируйте антенну или измените ее положение.

- Измените расстояние между фотокамерой и приемником. - Подсоедините устройство не к той розетке или цепи, к которой подключен приемник.

- Проконсультируйтесь со своим дилером или опытным специалистом по радио/телевизионной технике. Для подключения к портам USB или персональных компьютеров (ПК) можно использовать только кабели USB или из комплекта OLYMPUS.

Любые несанкционированные доработки и модернизация данного устройства могут привести к лишению пользователя прав на его применение.

Пользователям в Канаде

Это цифровое устройство Класса В соответствует всем требованиям Canadian Interference-Causing Equipment Regulations (Правила Канады в отношении устройств, создающих помехи).

Пользователям в Европе

Знак "CE" указывает, что этот продукт соответствует европейским требованиям по безопасности, охране здоровья, экологической безопасности и безопасности пользователя. Фотокамеры со знаком "CE" предназначены для продажи в Европе.

Содержание руководства

Как пользоваться фотокамерой ....114
Меры предосторожности ....116
РАСПАКОВЫВАНИЕ СОДЕРЖИМОГО КОРОБКИ...120
ЗАРЯДКА АККУМУЛЯТОРА....122
УСТАНОВКА АККУМУЛЯТОРА И КАРТЫ ...... 123
ВКЛЮЧЕНИЕ ФОТОКАМЕРЫ...... 126
ФОТОСЪЕМКА 128
ПРОСМОТР СНИМКОВ .... 130
ВЫКЛЮЧЕНИЕ ФОТОКАМЕРЫ ...... 131
Технические характеристики 132

Ru

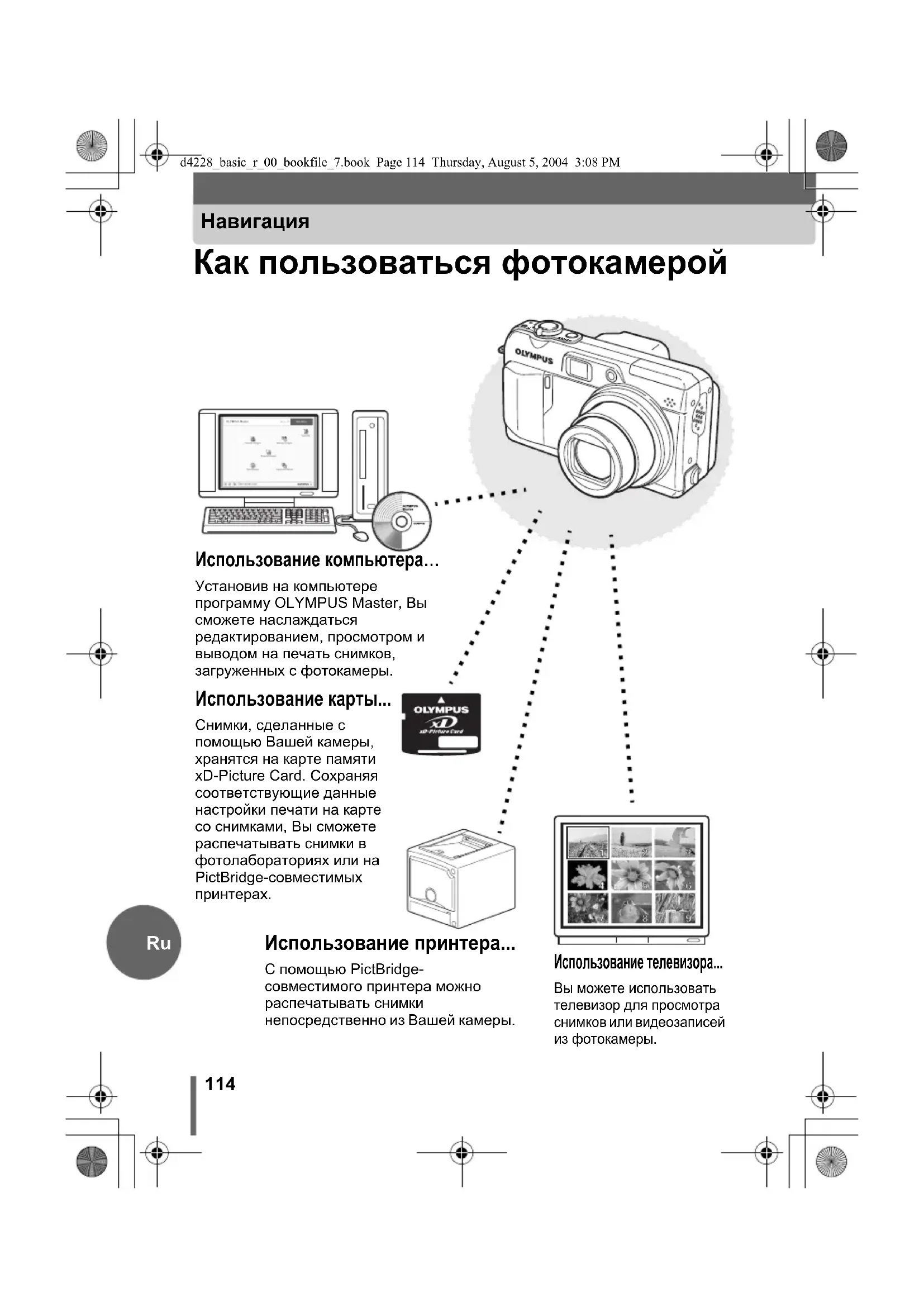

Как пользоваться фотокамерой

Использование компьютера... Установив на компьютере программу OLYMPUS Master, Вы сможете наслаждаться редактированием, просмотр и выводом на печать снимков, загруженных с фотокамеры. Использование карты... Снимки, сделанные с помощью Вашей камеры, хранятся на карте памяти xD-Picture Card. Сохраня соответствующие данные настройки печати на карте со снимками, Вы сможете распечатывать снимки в фотолабораториях или на PictBridge-совместимых принтерах. Использование принтера

Использование принтера...

С помощью PictBridge- совместимого принтера можно распечатывать снимки непосредственно из Вашей камеры.

Использование телевизора...

Вы можете использовать телевизор для просмотра снимков или видеозаписей из фотокамеры.

Ru

d4228_basic_r_00_bookfile_7.book Page 115 Thursday, August 5, 2004 3:08 PM Использование кнопок непосредственного перехода... Кнопки непосредственного перехода облегчают управление фотокамерой, обеспечивая доступ к функциям удаления или защиты снимков, а также к установке режима вспышки. Использование диска режимов... Диск режимов служит для выбора режимов фотосъемки или просмотра. Режим SCENE позволяет выбрать оптимальные настройки для каждой из 5 различных ситуаций. Использование клавиш курсора и кнопки ... Клавиши курсора и кнопка 📄 служат для выбора и настройки опций меню, а также для просмотра снимков по кадрам. Использование меню... Функции фотосъемки и просмотра настраиваются с помощью меню, отображаемых на мониторе.

Меры предосторожности

ОСТОРОЖНО

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ ОТКРЫВАТЬ

ОСТОРОЖНО: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ ФОТОКАМЕРЫ НЕТ ДЕТАЛЕЙ, НУЖДАЮЩИХСЯ В ВАШЕМ ОБСЛУЖИВАНИИ. ДОВЕРЬТЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЫСОКОКВАЛИФИЦИРОВАННОМУ СЕРВИСНОМУ ПЕРСОНАЛУ ОLYMPUS.

Расположенный на фотовспышке значок в виде молнии, заключенной в треугольник, предупреждает о наличии внутри устройства неизолированных элементов под высоким напряжением, контакт с которыми может привести к поражению электрическим током.

Восклицательный знак, заключенный в треугольник, обозначает в сопроводительной документации важные инструкции по эксплуатации и уходу.

ОПАСНО!

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НИ В КОЕМ СЛУЧАЕ НЕ ПОДВЕРГАЙТЕ ИЗДЕЛИЕ ВОЗДЕЙСТВИЮ ВОДЫ И НЕ ЭКСПЛУАТИРУЙТЕ ЕГО ПРИ ВЫСОКОЙ ВЛАЖНОСТИ ОКРУЖАЮЩЕГО ВОЗДУХА.

Общие меры предосторожности

Прочитайте все инструкции — Перед использованием изделия прочитайте все инструкции по эксплуатации.

Храните эти инструкции — Сохраните все инструкции по технике безопасности и эксплуатации, чтобы обращаться к ним за справочной информацией в дальнейшем.

Предупреждения о возможной опасности — Внимательно прочитайте все предупреждения, приведенные на наклейках на изделии и в инструкции. Следуйте этим предупреждениям.

Следуйте инструкциям — Следуйте всем инструкциям, приведенным в сопроводительной документации к данному изделию.

Очистка — Перед очисткой обязательно отсоединяйте изделие от электросети. Для очистки можно использовать только влажную ткань. Нельзя использовать для очистки жидкие или аэрозольные очищающие средства, а также любые органические растворители.

Крепления — В целях личной безопасности и во избежание повреждения изделия используйте только те аксессуары, которые рекомендованы фирмой Olympus.

Ru

Меры предосторожности

Вода и влага — Нельзя использовать изделие рядом с водой (в непосредственной близости от ванны, кухонной мойки, тазика для стирки, во влажных подвалах, у плавательных бассейнов и под дождем). Меры предосторожности для изделий во влагозащищенном исполнении описаны в руководствах по эксплуатации этих изделий в разделах о защите от влаги.

Размещение — Во избежание травм и повреждения изделия не размещайте его на неустойчивых подставках, штативах, держателях, столах или тележках. Монтируйте изделие только на устойчивых штативах, подставках или держателях. Следуйте инструкциям, в которых описан надежный монтаж изделия. Используйте только те крепежные устройства, которые рекомендованы изготовителем.

Источники питания — Подключайте данное изделие только к тем источникам питания, которые указаны на на изделии. Если Вы не знаете точно, какие параметры электросети в Вашем доме, проконсультируйтесь в местной энергетической компании. При использовании аккумуляторов руководствуйтесь информацией, приведенной в инструкции по эксплуатации этих изделий.

Заземление, полярность — Если данное изделие можно использовать с указанным адаптером переменного тока, то этот адаптер может иметь поляризованную вилку для подключения к сети переменного тока (вилка, один из контактов которой более широкий). Благодаря этому устройству вилка вставляется в розетку только в одном положении. Если вилка не вставляется в сетевую розетку, выньте и переверните вилку, а затем вставьте обратно в розетку. Если вилка по-прежнему не вставляется, проконсультируйтесь с электриком и замените розетку.

Защита шнура питания — Размещайте шнур электропитания так, чтобы не наступить на него. Не ставьте тяжелые предметы на шнур питания и не наматывайте его на ножки стола или стула. Не располагайте сетевые адаптеры переменного тока или шнуры питания аксессуаров рядом с местами подсоединения шнура питания изделия к розетке электросети и к самому изделию.

Молнии — Если во время использования указанного сетевого адаптера переменного тока начинается гроза, немедленно выньте вилку адаптера из розетки. Во избежание повреждения из-за скачков напряжения, обязательно вынимайте вилку сетевого адаптера переменного тока из розетки и отсоединяйте адаптер от фотокамеры, когда она не используется.

Перегрузка — Не допускайте перегрузки сетевых розеток, удлинительных кабелей, цепей питания и других соединительных устройств, подключая слишком много устройств.

Посторонние предметы, проливание жидкостей — Во избежание травм при возгорании или поражении электрическим током из-за контакта с внутренними элементами под высоким напряжением, запрещено вставлять в изделие металлические предметы. Избегайте эксплуатации изделия в местах, где на него может пролиться жидкость.

Тепло — Нельзя использовать или хранить данное изделие рядом с такими источниками тепла как отопительные батареи, тепловые заслонки, печи и любое оборудование или устройства, выделяющее тепло, в т.ч. усилители стереосистем.

Техническое обслуживание — Доверьте выполнение техобслуживания высококвалифицированному персоналу. Попытки снять крышки или разобрать изделие могут привести к поражению током.

Меры предосторожности

Повреждения, требующие техобслуживания — Если при использовании указанного сетевого адаптера переменного тока происходит любое из нижеперечисленных событий, выньте его вилку из розетки, а затем обратитесь к высококвалифицированному специалисту по техническому обслуживанию.

a) На изделие пролилась жидкость или внутрь изделия попал посторонний предмет.
b) Изделие контактировало с водой.
с) Изделие не функционирует надлежащим образом, хотя все действия выполняются согласно инструкции по эксплуатации. Используйте только те органы управления, которые описаны в инструкции по эксплуатации, поскольку ненадлежащее использование других органов управления может привести к повреждению изделия и повлечь за собой необходимость в выполнении обширных ремонтных работ высококвалифицированными специалистами.
d) Изделие упало или было повреждено иным способом.
e) Произошло заметное изменение эффективности работы изделия.

Запасные части — В случае необходимости использования запасных частей удостоверьтесь, что сервисный центр применяет только те запчасти, которые имеют такие же характеристики, как оригинальные, соответствующие рекомендациям изготовителя. Несанкционированное использование иных запчастей может стать причиной возгорания, поражения электрическим током или других опасностей.

Проверка функционирования — После выполнения технического обслуживания или ремонта, попросите техника сервисной службы выполнить проверку надежности функционирования изделия, чтобы удостовериться в его хорошем рабочем состоянии.

Правовые и прочие уведомления

• Фирма Olympus не дает никаких заверений или гарантий в отношении убытков или ожидаемой выгоды от надлежащего использования данного изделия, а также требований третьих лиц, вызванных ненадлежащим использованием данного изделия.
• Фирма Olympus не дает никаких заверений или гарантий в отношении убытков или ожидаемой выгоды, которые могут возникнуть из-за стирания данных снимков при надлежащем использовании данного изделия.

Отказ от гарантии

• Фирма Olympus не дает никаких заверений или гарантий, как явных, так и подразумеваемых, в отношении любого содержания данных печатных материалов, программного обеспечения или в связи с ними, и ни в коем случае не несет никакой ответственности в отношении любой подразумеваемой гарантии или пригодности к применению для конкретных целей или за любые косвенные, побочные или сопутствующие убытки (включая, но не ограничиваясь убытками в связи с упущенной выгодой, приостановкой ведения бизнеса или потерей коммерческой информации), которые могут иметь место из-за использования или невозможности использования данных печатных материалов, программного обеспечения или изделия. Некоторые страны не принимают исключения или ограничения ответственности за косвенные или побочные убытки, поэтому вышеуказанные ограничения могут не распространяться на Вас.
• Все права на данное руководство принадлежат фирме Olympus.

Ru

Несанкционированное фотографирование или использование материалов, защищенных авторским правом, может привести к нарушению действующего законодательства об авторском праве. Фирма Olympus не принимает никакой ответственности за несанкционированные фотографирование, использование и другие действия, нарушающие права владельцев авторского права.

Уведомление об авторском праве

Все права защищены. Никакая часть настоящих печатных материалов или программного обеспечения ни в каких целях не может быть воспроизведена в какой бы то ни было форме и какими бы то ни было средствами, будь то электронные или механические, включая фотокопирование и запись на магнитный носитель или сохранение в запоминающих устройствах или поисковых системах, если на то нет письменного разрешения фирмы Olympus. Мы не принимаем никакой ответственности за использование информации, содержащейся в настоящих печатных материалах или программном обеспечении, или за убытки, явившиеся следствием использования этой информации. Фирма Olympus сохраняет право на внесение изменений в форму и содержание настоящей публикации или в программное обеспечение без каких-либо обязательств и предварительных уведомлений.

Торговые марки

• IBM является зарегистрированной торговой маркой International Business Machines Corporation.
• Microsoft и Windows являются зарегистрированными торговыми марками Microsoft Corporation.
  • Macintosh является торговой маркой Apple Computer Inc.
• Остальные названия компаний и продуктов являются торговыми марками и/или зарегистрированными торговыми марками соответствующих владельцев.
• В настоящей инструкции приняты стандарты файловых систем фотокамер "Design Rule for Camera File System/DCF", установленные Japan Electronics and Information Technology Industries Association (JEITA).

Ru

РАСПАКОВЫВАНИЕ СОДЕРЖИМОГО КОРОБКИ

Если Вы обнаружили отсутствие или повреждение компонентов комплекта, обращайтесь по месту продажи.

Карта (xD-Picture Card: 32 МБ)

Olympus

Ионно-литиевый аккумулятор LI-12B

Зарядное устройство LI-10C

Компакт-диск с программным обеспечением OLYMPUS Master

OLYMPUS UNITED WARRANTY

Гарантийная карта

CAMEDIA C-7000 ZOOM C-70 ZOOM Olympus Smart and Roat! Basic Manual

Основное руководство (данное руководство)

Advanced Manual SOMAPUS

Полное руководство (компакт-диск)

OLYMPUS®

Регистрационная карта

Содержимое комплекта отличается в зависимости от места приобретения фотокамеры.

РАСПАКОВЫВАНИЕ СОДЕРЖИМОГО КОРОБКИ

Прикрепление ремешка

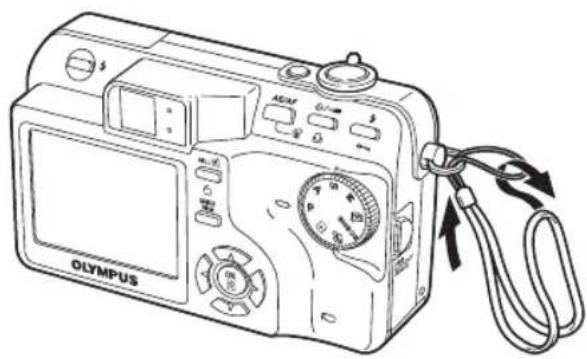

1 Прикрепите ремешок, как показано на рисунке.

● Надежно затяните ремешок, чтобы он не отсоединился.

Примечание

• Будьте внимательны по отношению к ремешку. Он может легко зацепиться за различные выступающие предметы и стать причиной травмы или повреждения.
• Прикрепите ремешок правильно, как показано на рисунке выше, чтобы фотокамера не отстегнулась и не упала. Фирма Olympus не принимает на себя ответственности за повреждение фотокамеры при падении из-за неправильного прикрепления ремешка.

Ru

При покупке фотокамеры аккумулятор будет заряжен не полностью. Перед использованием полностью зарядите аккумулятор при помощи зарядного устройства LI-10C.

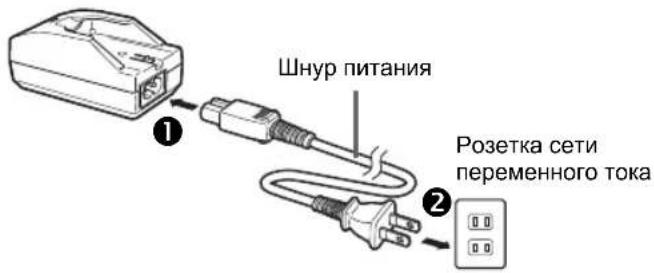

1 Подсоедините шнур питания.

Зарядное устройство LI-10C

Шнур питания Розетка сети переменного тока

Вставьте аккумулятор в зарядное устройство.

Метка ▲ Ионно-литиевый аккумулятор LI-12B Индикатор зарядки

● В начале зарядки индикатор светится красным светом.
- Когда аккумулятор будет полностью заряжен, индикатор переключится на зеленый свет.

? НА ЗАМЕТКУ • Аккумулятор

Примечание • В этой фото

- Аккумулятор LI-12B заряжается около 120 минут.

Примечание

• В этой фотокамере используется ионно-литиевый аккумулятор Olympus LI-12B/LI-10B. Нельзя использовать аккумуляторы других типов.
• Срок службы аккумулятора зависит от условий съемки и т.д.
• Зарядное устройство может использоваться в диапазоне напряжения от 100 до 240 В переменного тока (50/60 Гц). При использовании зарядного устройства за границей может потребоваться переходник между вилкой и сетевой розеткой. Обращайтесь за информацией в местный магазин электротоваров или в туристическую фирму.
• Нельзя использовать преобразователи напряжения, продаваемые за границей, так как это может привести к повреждению зарядного устройства.

УСТАНОВКА АККУМУЛЯТОРА И КАРТЫ

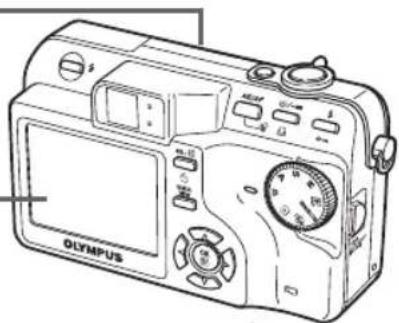

1 Убедитесь, что фотокамера выключена.

- Объектив не выдвинут.

● Монитор не светится.

Крышка отсека аккумулятора/карты

Откройте крышку отсека аккумулятора/карты.

① Сдвиньте

② Поднимите

3 Вставьте аккумулятор.

Фиксатор — аккумулятора

● При правильной установке аккумулятор фиксируется на своем месте.

Извлечение аккумулятора

Сдвиньте фиксатор, как показано. Аккумулятор выскакивает, и его можно вынуть пальцами.

Фиксатор аккумулятора

Ru

123

УСТАНОВКА АККУМУЛЯТОРА И КАРТЫ

4 Вставьте карту.

Контакты Паз

- Убедившись, что карта повернута правильной стороной, вставьте ее прямо. В противном случае можно повредить контакты карты или она может застрять.

Извлечение карты

Вдавите до конца, а затем плавно отпустите карту.

Возьмите пальцами и выньте.

Примечание

• Если карта вставлена не до конца, возможны сбои при записи на нее.
• Если резко отпустить палец после того, как вдавать карту до конца, она может выскочить из слота.

5 Закройте крышку отсека аккумулятора/карты.

Сдвиньте

Закройте

- Сдвигая крышку, нажимайте на нее посередине.

124

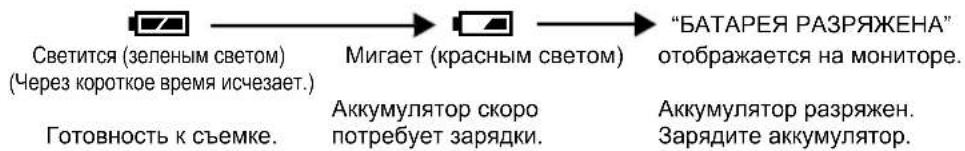

- Расход электроэнергии аккумулятора в значительной степени зависит от условий фотосъемки и т.д. - В нижеуказанных режимах электроэнергия аккумулятора расходуется непрерывно. В этих режимах продолжительность подачи питания сокращается.

• Когда включен монитор.
• Если монитор находится в режиме просмотра слишком долго.
  ● Повторяющаяся регулировка зума.
• Повторяющееся задействование автофокуса при нажатии кнопки спуска затвора до половины.
  ● Когда включен режим постоянного АФ.
• Во время соединения с компьютером или принтером.

- При использовании разряженного аккумулятора фотокамера может выключиться без отображения индикатора предупреждения о недостаточной заряженности аккумулятора.

Карта

В этой фотокамере используется карта памяти xD-Picture Card (16 – 512 МБ).

На этом месте можно сделать запись о содержании карты.

Контакты

Элементы, по которым на карту передаются данные из фотокамеры.

Примечание

• Фотокамера может не опознать карту, если она выпущена не фирмой OLYMPUS или отформатирована на другом устройстве (например, компьютере и т.п.). Перед применением карты она должна быть отформатирована в данной фотокамере.
• Не нажимайте на карту твердыми или заостренными предметами типа шариковых ручек.
• Нельзя открывать крышку отсека аккумулятора/карты или вынимать карту или аккумулятор, пока фотокамера включена. Это может привести к повреждению данных, хранящихся на карте. Поврежденные данные не поддаются восстановлению.
• Не приклеивайте на карту ярлыки или наклейки, так как они могут воспрепятствовать возврату карты.

Ru

1 Поверните диск режимов в положение Р и нажмите переключатель POWER.

- Объектив выдвигается, и монитор включается.

2 Нажмите кнопку вспышки.

Olympus

• ● Открывается вспышка.

- При первом включении фотокамеры отображается сообщение "Y/M/D" (Г/М/Д), которое приглашает установить дату и время. См. "Установка даты и времени" в Полном руководстве, глава 7. Хотя фотокамера будет работать без этой установки, на календарном дисплее могут не отображаться правильные даты.

Примечание

• С целью экономии заряда аккумулятора фотокамера автоматически входит в спящий режим (режим энергосбережения) и отключается примерно после 3-х минут бездействия. Фотокамера снова включится, если нажать кнопку спуска затвора или рычаг зума.
• Через 4 часа после перехода в спящий режим, фотокамера автоматически втягивает объектив и выключается. Для использования фотокамеры ее нужно включить.
• При непрерывном использовании фотокамеры в течение продолжительного времени она нагревается. В этом случае возможно автоматическое выключение питания. Подождите, прежде чем использовать фотокамеру снова.

Заряд аккумулятора

Вид индикатора заряда аккумулятора изменяется вместе с изменением заряженности аккумулятора.

Ru

127

1 Скомпонентуйте свой кадр.

Индикатор обращения к карте

Визирная метка АФ

R 1/1000 F2.8 0.0 [ ] HQ 3672x2304 30

- С помощью монитора наведите визирную метку АФ на объект съемки.

2 Сфокусируйтесь на объекте съемки.

Зеленый индикатор

Метка P 1/1000 F2.8 0.0 HQ 3672×2304 30

● Нажмите до половины и удерживайте кнопку спуска затвора.

• Когда загорится зеленый индикатор, фокус и экспозиция зафиксированы (Фиксация фокуса).
• Если светится значок ↓, вспышка готова к срабатыванию.
  ● Визирная метка АФ перемещается на зону, на которой зафиксирован фокус.
  ● На дисплее отображается выдержка и диафрагменное число, определенные фотокамерой.

Ru

128

3 Сделайте снимок.

P 1/1000 F2.8 0.0 [ ] HQ 3072×2304 30.

Индикатор памяти

● Нажмите кнопку спуска затвора до конца.
- Пока снимок записывается на карту памяти, мигает индикатор обращения к карте.

Примечание

● Нажимайте кнопку спуска затвора легко и плавно. При резком нажатии фотокамера может дрогнуть, и снимок получится размытым.
- Снимки, записанные на карту, будут сохраняться даже при выключении фотокамеры, во время замены и отсутствия аккумулятора.
- Нельзя открывать крышку отсека аккумулятора/карты, вынимать аккумулятор или отсоединять адаптер переменного тока, пока мигает индикатор обращения к карте. Это может привести к повреждению записанных снимков, а также помешать сохранению сделанного снимки.
- При фотосъемке против сильного света затененные участки снимки могут приобрести цветность.

Индикатор памяти

После каждого нажатия кнопки спуска затвора появляется индикатор (буферной) памяти, который показывает процесс записи на карту сделанного снимка. Вид индикатора изменяется в зависимости от количества снимков, обрабатываемых фотокамерой. Во время видеозаписи этот индикатор не появляется.

Перед съемкой (Выкл.)
После одного снимка (Светится)
После нескольких снимков. (Светится)
Достигнут максимум (Светится полностью) Перед продолжением съемки дождитесь, пока индикатор погаснет.

Ru

129

1 Нажмите кнопку быстрого просмотра QUICK VIEW.

• Оставаясь в режиме съемки, можно просмотреть последний из сделанных снимков.
• Когда Вы будете готовы продолжить съемку, нажмите кнопку QUICK VIEW еще раз или слегка надавите кнопку спуска затвора.

2 С помощью клавиш курсора выберите нужный снимок.

На 10 снимков вперед

1 Нажмите переключатель POWER.

Закройте вспышку.

Теперь, научившись снимать и просматривать снимки, Вы можете познакомиться с другими функциями фотоаппарата, приведенными в Полном руководстве. ...И наслаждаться обработкой сделанных снимков, установив с прилагаемого компактдиска программу OLYMPUS Master.

Ru

131

Технические характеристики

Фотокамера
Тип изделия	:Цифровая фотокамера (для съемки и просмотра)
Записывающая система
Снимок	:Цифровая запись, TIFF (без сжатия), JPEG (по методу сжатия Design rule for Camera File system (DCF)),формат RAW
Поддерживаемые стандарты	:Exif 2.2, Цифровой формат управления печатью (DPOF), PRINT Image Matching II, PictBridge
Звук к снимкам	:Формат WAVE
Видеозапись	:Поддержка QuickTime Motion JPEG
Память	:Карта памяти xD-Picture Card (16 – 512 МБ)
Разрешение	:3,072 × 2,304 пикселя (RAW/TIFF/SHQ/HQ)3,072 × 2,048 пикселей (3:2 SHQ/HQ)2,592 × 1,944 пикселя (SQ1)2,288 × 1,712 пикселя (SQ1)2,048 × 1,536 пикселей (SQ1)1,600 × 1,200 пикселей (SQ1)1,280 × 960 пикселей (SQ2)1,024 × 768 пикселей (SQ2)640 × 480 пикселей (SQ2)
Число сохраняемых снимков
при использовании карты памяти на 32 МБ (без звука)	:Примерно 3 кадра (RAW : 3,072 × 2,304)Примерно 1 кадр (TIFF : 3,072 × 2,304)Примерно 6 кадров (SHQ : 3,072 × 2,304)Примерно 18 кадров (HQ : 3,072 × 2,304)Примерно 64 кадра (SQ1 : 1,600 × 1,200 НОРМА)Примерно 331 кадр (SQ2 : 640 × 480 НОРМА)
Количество эффективных пикселей	:7,100,000 пикселей
Преобразователь изображения	:1/1.8" CCD, преобразователь неподвижного изображения, 7,410,000 пикселей (общее количество)
Объектив	:Объектив Olympus от 7,9 мм до 39,5 мм, от f2,8 до f4,8 (от 38 мм до 190 мм в эквиваленте объектива 35 мм фотокамеры)
Фотометрическая система	:Цифровой замер ESP, точечный замер
Диафрагма	:от f2,8 до f8,0
Выдержка	:от 15 до 1/2000 с
Рабочее расстояние съемки	:от 0,6 м до ∞ (W), от 1,2 м до ∞ (T) (НОРМА)от 8 см до ∞ (W), от 0,6 м до ∞ (T) (макрорежим)
Видоискатель	:Оптический видоискатель реального изображения
Монитор	:2,0" цветной жидкокристаллический TFT-дисплей, 206,000 пикселей
Автофокус	:Система автофокуса TTLСистема определения контрастности
Внешний интерфейс	:Гнездо питания постоянного тока (DC-IN), гнездо USB (Универсальный разъем),Аудио-видео выход (A/V OUT) (Универсальный разъем)

Технические характеристики

Автоматический календарь : с 2000 г. до 2099 г.

Условия окружающей среды

Температура : от 0°C до 40°C (эксплуатация)/ от -20°C до 60°C (хранение)

Влажность : от 30% до 90% (эксплуатация), от 10% до 90% (хранение)

Питание : Только ионно-литиевый аккумулятор Olympus LI-12B Сетевой адаптер переменного тока, указанный Olympus (приобретается отдельно)

Размеры : 102 мм (Ш) × 59 мм (В) × 42,5 мм (Г) (исключая выступающие элементы)

Масса : 220 г (без аккумулятора и карты)

Kapta xD-Picture Card

Тип памяти : NAND флэш-ЭППЗУ

Условия эксплуатации

Температура : от 0°C до 55°C (эксплуатация)/ от -20°C до 65°C (хранение)

Влажность : 95% и ниже

Питание : 3 В (3,3 В)

Размеры : 20 мм × 25 мм × 1,7 мм

Ионно-литиевый аккумулятор LI-12B

Тип	:Ионно-литиевый аккумулятор
Стандартное напряжение	:3,7 В постоянного тока
Стандартная емкость	:1,230 мА.ч
Срок службы аккумулятора	:Около 300 полных зарядок (зависит от применения)
Рекомендуемая температура	:от 0^ до 40^ (зарядка)/от -10^ до 60^ (эксплуатация)/от 0^ до 30^ (хранение)
Размеры	:31,9 × 45,8 × 10 мм
Масса	:Около 36 г

Зарядное устройство LI-10C

Требования к питанию : от 100 до 240 В переменного тока (50 - 60 Гц) 9 ВА (100 В) - 16 ВА (240 В)

Выход : 4,2 В, 860 мА постоянного тока

Продолжительность зарядки : Около 120 минут

Рекомендуемая : от 0°C до 40°C (эксплуатация)/ температура от -20°C до 60°C (хранение)

Размеры : 46 × 37,5 × 86 мм

Масса : Около 75 г (без аккумулятора)

Конструкция и технические характеристики могут быть изменены без предварительного уведомления.

Ru
