Camedia C7000 Zoom - Appareil photo OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil photo numérique compact
Résolution effective	7,1 millions de pixels
Capteur	CCD 1/1,8 pouce, 7,41 millions de pixels (brut)
Objectif	Olympus 7,9–39,5 mm, f/2,8–f/4,8 (équiv. 38–190 mm en 35 mm)
Ouverture	f/2,8 à f/8,0
Vitesse d'obturation	15 à 1/2000 s
Viseur	Optique d'image réelle
Écran ACL	TFT 2,0 pouces, 206 000 pixels
Support de stockage	Carte xD-Picture Card (16 à 512 Mo)
Formats d'enregistrement	RAW, TIFF, JPEG, Wave, QuickTime Motion JPEG
Connexions	USB (connecteur multiple), prise A/V OUT, entrée CC
Alimentation	Batterie lithium-ion Olympus LI-12B (3,7 V, 1230 mAh) ou adaptateur secteur en option
Poids	220 g (sans batterie ni carte)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	30 % à 90 %
Fonctions principales	Prise de vue et affichage, modes scène, flash intégré, mise au point TTL, mesure ESP et ponctuelle
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de produits liquides ou aérosols
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir le boîtier, confier les réparations à un technicien qualifié
Pièces détachées et réparabilité	Utiliser uniquement des pièces recommandées par Olympus ; réparation par personnel qualifié
Informations générales	Marque Olympus, modèle Camedia C7000 Zoom, catégorie appareil photo

FOIRE AUX QUESTIONS - Camedia C7000 Zoom OLYMPUS

Comment insérer la batterie et la carte mémoire ?

Éteignez l'appareil. Ouvrez le couvercle de la carte/du compartiment de la batterie. Insérez la batterie au lithium-ion LI-12B en la faisant glisser jusqu'au verrouillage. Insérez la carte xD-Picture Card droite et à fond. Fermez le couvercle en appuyant au centre.

Comment charger la batterie ?

Utilisez le chargeur LI-10C. Branchez le câble d'alimentation sur une prise secteur, puis insérez la batterie dans le chargeur. Le voyant rouge indique la charge ; il devient vert lorsque la charge est terminée (environ 120 minutes).

Comment prendre une photo ?

Placez la molette mode sur P et allumez l'appareil. Composez votre image sur l'écran ACL. Enfoncez le déclencheur à mi-course pour la mise au point (voyant vert allumé), puis à fond pour prendre la photo. Le voyant d'accès carte clignote pendant l'enregistrement.

Comment visualiser les photos prises ?

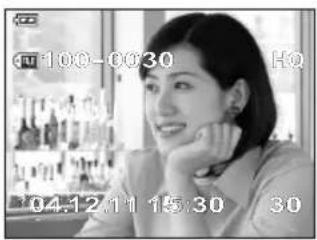

En mode prise de vue, appuyez sur la touche QUICK VIEW pour afficher la dernière photo. Utilisez la molette de défilement pour parcourir les images. Pour sortir, appuyez à nouveau sur QUICK VIEW ou enfoncez légèrement le déclencheur.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est chargée et correctement insérée. Si la batterie est déchargée, rechargez-la. Si l'appareil ne s'allume toujours pas, contactez un technicien qualifié. L'appareil peut aussi s'éteindre automatiquement en cas de surchauffe ; attendez qu'il refroidisse.

Comment éviter les photos floues ?

Appuyez doucement sur le déclencheur pour éviter de bouger l'appareil. Utilisez une vitesse d'obturation suffisamment rapide. En conditions de faible lumière, utilisez le flash ou un trépied. La stabilisation peut être améliorée en maintenant l'appareil à deux mains.

Quels types de cartes mémoire sont compatibles ?

Cet appareil utilise exclusivement des cartes Olympus xD-Picture Card de 16 à 512 Mo. Les cartes d'autres marques ou formatées sur un autre système peuvent ne pas être reconnues. Formatez la carte dans l'appareil avant la première utilisation.

Comment régler la date et l'heure ?

La première mise sous tension affiche 'A/M/J' pour régler la date et l'heure. Suivez les instructions du chapitre 7 du manuel avancé. Ce réglage est nécessaire pour un affichage correct des dates dans le calendrier.

Comment imprimer les photos directement depuis l'appareil ?

Connectez l'appareil à une imprimante compatible PictBridge à l'aide du câble USB. Sélectionnez les images à imprimer via le menu de l'appareil. Les réglages d'impression (nombre de copies, date) peuvent être définis avant l'impression.

Que faire en cas d'affichage d'un message d'erreur ou de dysfonctionnement ?

Notez le message d'erreur. Essayez d'éteindre et de rallumer l'appareil. Retirez et réinsérez la batterie et la carte. Si le problème persiste, consultez la notice ou contactez un centre de réparation agréé Olympus. N'essayez pas de réparer vous-même.

MODE D'EMPLOI Camedia C7000 Zoom OLYMPUS

Pour les utilisateurs d'Amérique du Nord et du Sud

Pour les utilisateurs aux États-Unis

Déclaration de conformité

Modèle numéro : C-7000 ZOOM/C-70 ZOOM

Marque : OLYMPUS

Organisme responsible : OLYMPUS IMAGING AMERICA INC.

Numéro de téléphone : 1-631-844-5000

Testé pour être en conformité avec la réglementation FCC

POUR L'UTILISATION A LA MAISON OU AU BUREAU

Cet appareil est conforme aux normes de la Section 15 des directives FCC. Son utilisation est soumise aux deux conditions suivantes :

(1) Cet appareil ne doit pas causer de brouillage radioélectrique.

(2) Cet appareil doit pouvoir résister à toutes les interférences, y compris celles susceptibles d'entraver son bon fonctionnement.

Directives FCC

- Interférences radio et télévision

Toute modification qui ne serait pas expressément autorisée par le fabricant peut annuler la permission accordée à l'utilisateur de se servir de ce matériel. Cet appareil a fait l'objet de divers essais et il a été reconnu qu'il se conforme aux limites concernant un appareillage numérique de la classe B, correspondant à la partie 15 des règles de la FCC. Ces limites sont conçues pour garantir une protection raisonnable contre des interférences nuisibles dans une installation résidentielle.

Cet appareil génère, utilise et peut émettre de l'énergie des fréquences radio et, s'il n'est pas installé et utilisé selon les instructions, peut causer des interférences nuisibles en communications radio.

Cependant, il ne peut pas être garanti que des interférences nuisibles ne se produiront pas dans certaines installations particulières. Si cet appareil provoque des interférences avec la réception radio ou télévision, ce qui peut être vérifié en alimentant l'appareil et en coupant son alimentation, nous conseillons l'utilisateur d'essayer d'éliminer ces interférences par l'une ou plusieurs des mesures suivantes :

- Réorienter ou déplacer l'antenne de réception.

- Augmenter la distance entre l'appareil photo et le récepteur.

- Brancher le matériel sur une prise de courant d'un circuit différent de celui sur lequel le récepteur est branché.

- Consulter le revendeur ou un technicien radio/TV compétent pour vous aider. Uniquement les câbles USB fournis par OLYMPUS doivent être utilisés pour raccorder l'appareil photo à des ordinateurs personnels à liaison USB.

Toute modification non autorisée peut annuler la permission accordée à l'utilisateur de se servir de ce matériel.

Pour les utilisateurs au Canada

Cet appareil numérique de la catégorie B est conforme à la législation canadienne sur les appareils générateurs de parasites.

Pour les utilisateurs en Europe

La marque "CE" indique que ce produit est conforme aux normes européennes en matière de sécurité, de santé, d'environnement et de protection du consommateur. Les appareils photo marqués "CE" sont prévus pour la vente en Europe.

Fr

24

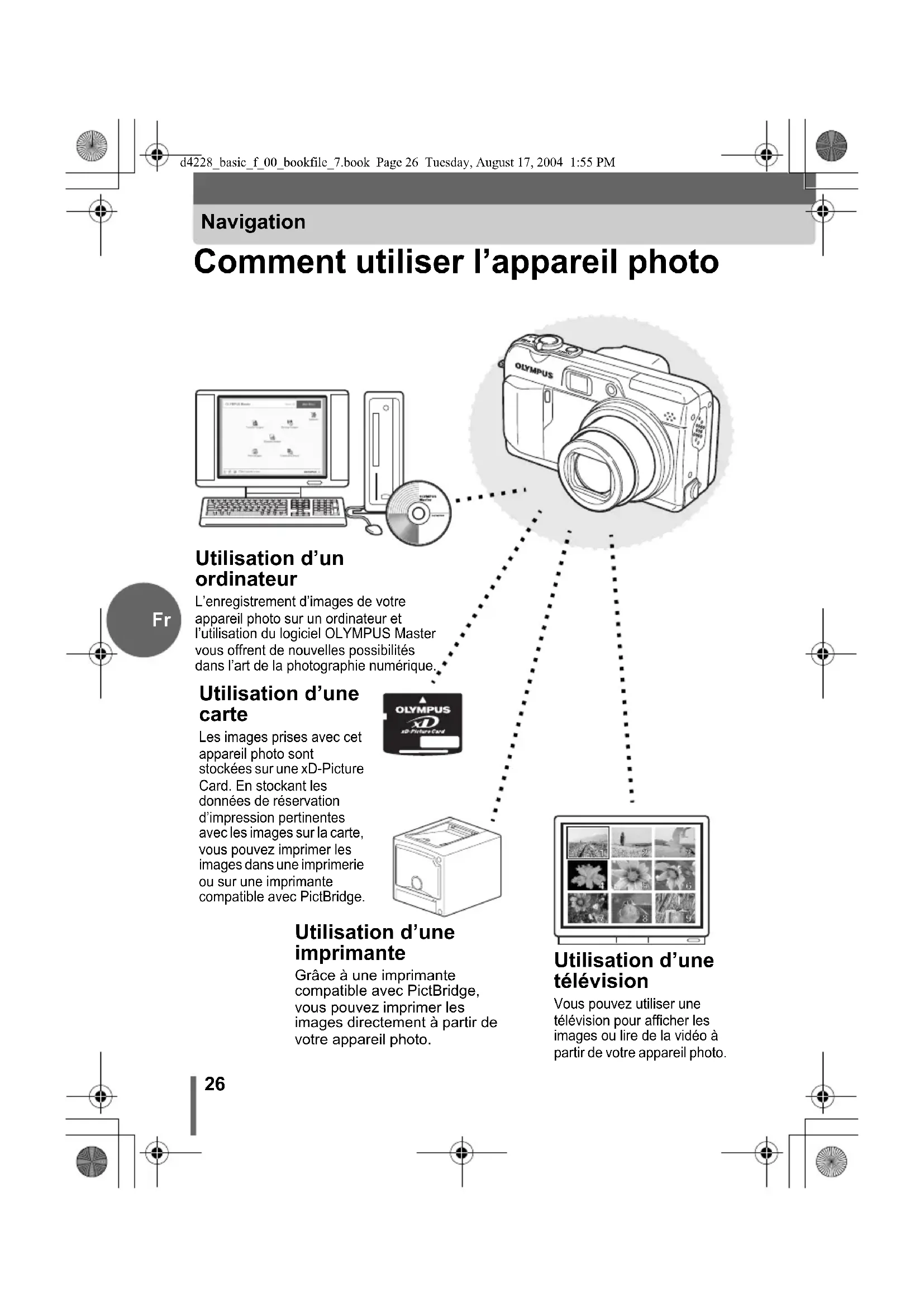

Comment utiliser l'appareil photo

Utilisation d'un ordinateur L'enregistrement d'images de votre appareil photo sur un ordinateur et l'utilisation du logiciel OLYMPUS Master vous offrent de nouvelles possibilités dans l'art de la photographie numérique. Utilisation d'une carte Les images prises avec cet appareil photo sont stockées sur une xD-Picture Card. En stockant les données de réservation d'impression pertinentes avec les images sur la carte, vous pouvez imprimer les images dans une imprimerie ou sur une imprimante compatible avec PictBridge.

Utilisation d'une imprimante

Grâce à une imprimante compatible avec PictBridge, vous pouvez imprimer les images directement à partir de votre appareil photo.

Utilisation d'une télévision

Vous pouvez utiliser une télévision pour afficher les images ou lire de la vidéo à partir de votre appareil photo.

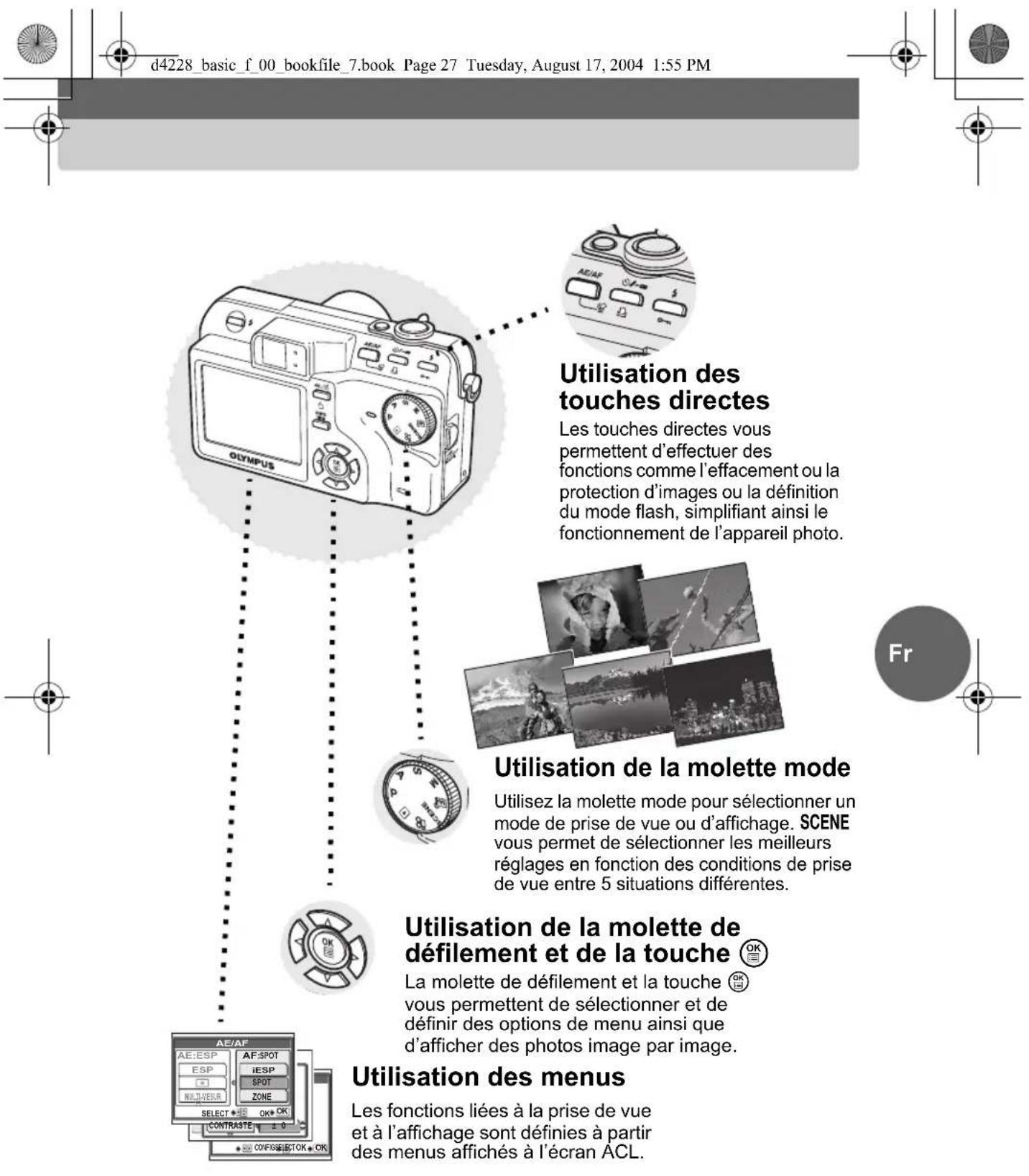

d4228_basic_f_00_bookfile_7.book Page 27 Tuesday, August 17, 2004 1:55 PM Utilisation des touches directes Les touches directes vous permettent d'effectuer des fonctions comme l'effacement ou la protection d'images ou la définition du mode flash, simplifiant ainsi le fonctionnement de l'appareil photo. Utilisation de la molette mode Utilisez la molette mode pour sélectionner un mode de prise de vue ou d'affichage. SCENE vous permet de sélectionner les meilleurs réglages en fonction des conditions de prise de vue entre 5 situations différentes. Utilisation de la molette de défilement et de la touche La molette de défilement et la touche vous permettent de sélectionner et de définir des options de menu ainsi que d'afficher des photos image par image. Utilisation des menus Les fonctions liées à la prise de vue et à l'affichage sont définies à partir des menus affichés à l'écran ACL.

Précautions de sécurité

ATTENTION

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR

ATTENTION : POUR RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE PAS RETIRER LA PARTIE AVANT NI LE DOS DU BOÎTIER. AUCUNE PIÈCE À L'INTÉRIEUR NE PEUT ÊTRE RÉPARÉE PAR L'UTILISATEUR. SE RÉFÉRER À DU PERSONNEL DE DÉPANNAGE QUALIFIÉ POUR UNE RÉPARATION.

Le symbole de l'éclair à l'intérieur d'un triangle vous alerte de la présence de pièces sous tension non isolées dans le produit qui pourraient causer des décharges électriques sérieuses.

Le point d'exclamation à l'intérieur d'un triangle vous alerte sur certains points importants concernant le maniement et l'entretien de l'appareil figurant dans la documentation fournie avec le produit.

AVERTISSEMENT! POUR ÉVITER LES RISQUES D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE JAMAIS EXPOSER CE PRODUIT À L'EAU NI LE FAIRE FONCTIONNER DANS UN ENVIRONNEMENT TRÈS HUMIDE.

Fr

Précautions générales

Lire toutes les instructions — Avant d'utiliser l'appareil, lire toutes les instructions de fonctionnement.

Conserver ces instructions — Conserver toutes les instructions de fonctionnement et les consignes de sécurité afin de pouvoir vous y reporter ultérieurement.

Tenir compte des avertissements — Veuillez lire attentivement et tenir compte des avertissements figurant sur le produit et dans les instructions.

Se conformer aux instructions — Se conformer à toutes les instructions fournies avec ce produit.

Nettoyage — Toujours débrancher ce produit de la prise de courant avant nettoyage. N'utiliser qu'un chiffon humide pour le nettoyage. Ne jamais utiliser de produits de nettoyage liquides ou aérosols, ni de solvants organiques pour nettoyer ce produit.

Accessoires — Pour votre sécurité, et pour éviter d'endommager le produit, n'utiliser que des accessoires recommandés par Olympus.

Précautions de sécurité

Eau et humidité — Ne jamais utiliser ce produit à proximité de l'eau (près d'une baignoire, d'un évier de cuisine, d'une buanderie, dans une cave humide, à la piscine ou sous la pluie). Pour les précautions sur des produits avec une conception imperméable, lire les sections imperméabilisation de leurs manuels.

Emplacement — Pour éviter d'endommager le produit et de se blesser, ne jamais placer ce produit sur un support, un trépied, une table ou un chariot instables. Ne le monter que sur un trépied ou support stable. Suivre les instructions qui décrivent comment monter le produit en toute sécurité, et n'utiliser que les accessoires de montage recommandés par le fabricant.

Alimentation — Ne raccorder ce produit qu'à la source d'alimentation décrite sur l'étiquette du produit. En cas d'incertitude sur la tension du secteur de votre lieu de résidence, veuillez consulter la compagnie d'électricité locale. Se référer aux instructions de fonctionnement pour des informations en utilisant le produit avec une batterie.

Mise à la terre et polarisation — Si ce produit peut être utilisé avec un adaptateur secteur spécifié, l'adaptateur peut être équipé d'une fiche secteur polarisée (une fiche avec une lame plus grande que l'autre). Cette caractéristique de sécurité permet à la fiche d'être introduite dans la prise de courant que d'une seule façon. Si vous ne pouvez pas introduire la fiche dans la prise de courant, essayez de la retourner. Si la fiche ne rentre toujours pas, contacter un électricien pour changer la prise.

Protection du cordon d'alimentation — Le cordon d'alimentation doit être placé de manière à éviter que l'on marche dessus. Ne jamais placer d'objets lourds sur le cordon d'alimentation ni l'enrouler autour d'un pied de table ou de chaise. Laisser le champ libre autour des points de raccordement du cordon d'alimentation, au niveau de la prise de courant et au raccordement du produit, de tout adaptateur secteur ou cordon d'alimentation accessoire.

Foudre — Si un orage éclate pendant l'utilisation d'un adaptateur secteur spécifié, le débrancher immédiatement de la prise de courant. Pour éviter des dommages de surtensions inattendues, toujours débrancher l'adaptateur secteur de la prise de courant et le débrancher de l'appareil photo lorsque l'appareil n'est pas en service.

Surcharge — Ne jamais surcharger les prises de courant, les cordons prolongateurs, les prises intégrées ni d'autres points de raccordement d'alimentation avec trop de fiches.

Entrée d'objets ou de liquides — Pour éviter des blessures causés par un incendie ou une décharge électrique en touchant des points sous tension à l'intérieur, ne jamais introduire d'objet métallique dans le produit. Éviter d'utiliser le produit où il y a un risque de renversement de liquide.

Chaleur — Ne jamais utiliser ni ranger ce produit près d'une source de chaleur telle qu'un radiateur, un accumulateur de chaleur, ou tout type d'appareil qui génère de la chaleur, comprenant les amplificateurs.

Dépannage — Confier toute réparation à du personnel qualifié. Tenter de retirer des capots de protection ou de démonter l'appareil pourrait vous exposer à des points sous tension dangereux.

Fr

Précautions de sécurité

Dommages nécessitant une réparation — Si vous constatez une des conditions décrites ci-dessous tout en utilisant un adaptateur secteur spécifié, le débrancher de la prise de courant et s'adresser à du personnel de service qualifié :

a) Du liquide a été répandu sur le produit ou des objets quelconques sont tombés dans le produit.
b) Le produit a été exposé à l'eau.
c) Le produit ne fonctionne pas normalement comme décrit en suivant les instructions de fonctionnement. Ne régler que les commandes décrites dans le mode d'emploi, un mauvais réglage d'autres commandes pourrait causer des dommages au produit nécessitant une longue réparation par un technicien qualifié.
d) Le produit est tombé ou a été endommagé d'une manière ou d'une autre.
e) Le produit montre un net changement dans ses performances.

Pièces de rechange — S'il est nécessaire de changer des pièces, s'assurer que le centre de réparation n'utilise que des pièces avec les mêmes caractéristiques que les pièces d'origine, comme le recommande le fabricant. Des remplacements non autorisés pourraient mettre le feu à l'appareil ou provoquer des décharges électriques ou d'autres risques.

Contrôle de sécurité — Après tout dépannage ou réparation, demander au technicien de procéder à un contrôle de sécurité pour s'assurer que le produit est en bon ordre de fonctionnement.

Remarques juridiques et autres

• Olympus décline toute responsabilité ou garantie pour les pertes subies et les bénéfices manqués, de même que pour les créances de tiers en découlant, consécutifs à l'utilisation incorrecte de cet appareil.
• Olympus décline toute responsabilité ou garantie pour les pertes subies et les bénéfices manqués, consécutifs à l'effacement de prises de vues.

Refus de responsabilité relatif à la garantie

• Olympus décline toutes autres représentations ou garanties, expresses ou implicites, pour ou relatives au contenu de la documentation écrite ou du logiciel et ne pourra en aucun cas être tenu responsable de toute autre garantie implicite de commercialisation ou d'adaptation à des fins particuliers ou pour les dommages encourus de quelque nature que ce soit, qu'ils soient indirects, imprévus ou issus d'une autre cause (y compris et sans limitation aux dommages entraînés par la pertes de bénéfices financiers, l'interruption de travail et la perte d'informations professionnelles) qui proviendraient d'une utilisation ou de l'impossibilité d'utiliser cette documentation écrite, du logiciel ou du matériel. Certains États n'autorisent pas l'exclusion ni la limitation de la responsabilité des dommages indirects ou imprévus, de sorte que les limitations ci-dessus peuvent ne pas vous concerner directement.
• Olympus se réserve tous droits sur ce manuel.

Fr

Toute reproduction photographique ou usage illicite de matériel protégé par des droits d'auteur peuvent violer des lois applicables sur les droits d'auteur. Olympus n'assume aucune responsabilité quant à la reproduction photographique illicite, l'usage ou tout autre acte interdit portant atteinte aux droits d'auteur.

Note relative aux droits d'auteur

Tous droits réservés. Toute reproduction partielle ou intégrale de cette documentation écrite ou du logiciel, par quelque procédé que ce soit ou sous quelque forme que ce soit, électronique ou mécanique, y compris par reproduction photographique ou enregistrement et par l'usage de quelque moyen de stockage et de récupération des informations que ce soit, n'est permise sans autorisation écrite et préalable de Olympus. Aucune responsabilité ne sera assumée quant à l'utilisation des informations contenues dans la documentation écrite ou du logiciel, ou pour des dommages résultant de l'utilisation des informations contenues ici. Olympus se réserve le droit de modifier les caractéristiques et le contenu de cette publication ou du logiciel sans obligation ni préavis.

Marques déposées

• IBM est une marque déposée de la société International Business Machines Corporation.
• Microsoft et Windows sont des marques déposées de la société Microsoft Corporation.
  • Macintosh est une marque de Apple Computer Inc.
• Tous les autres noms de sociétés et appellations de produits sont des marques, déposées ou non, des propriétaires respectifs.
• Les normes pour les systèmes de fichiers d'appareil photo indiquées dans ce manuel sont les normes "Design Rule for Camera File System/DCF" stipulées par l'association JEITA (Japan Electronics and Information Technology Industries Association).

Fr

Si une quelconque partie du contenu est manquante ou coupée, contactez votre revendeur.

Appareil photo numérique Courroie

Carte (xD-Picture Card : 32 Mo)

OCTEUS

Batterie au lithium-ion LI-12B

Chargeur de la batterie LI-10C

Câble USB

Carte d'enregistrement

Le contenu dépend de la région dans laquelle vous avez acheté cet appareil photo.

Fr

Fixation de la courroie

1 Fixez la courroie comme illustré.

● ● Tirez sur la courroie pour qu'elle ne soit pas détendue.

Fr

Remarque

• Veillez à ce que la courroie de l'appareil ne s'accroche pas à des objets qui traînent, vous pourriez provoquer de sérieux dégâts.
• Fixez correctement la courroie comme indiqué pour empêcher l'appareil de tomber. En cas de chute de l'appareil provoquée par une courroie mal fixée, Olympus décline toute responsabilité pour les dommages occasionnés.

La batterie n'est pas entièrement chargée lors de l'achat. Chargez complètement la batterie à l'aide du chargeur LI-10C avant l'utilisation.

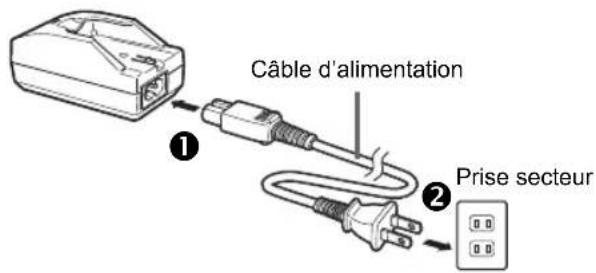

1 Branchez le câble d'alimentation.

Chargeur de la batterie LI-10C

Câble d'alimentation Prise secteur

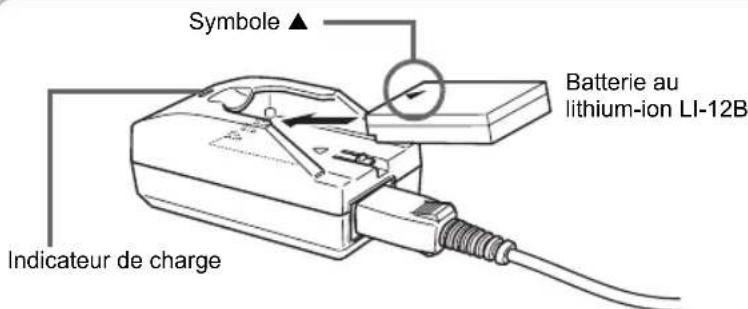

Insérez la batterie dans le chargeur.

Fr

Symbole ▲ Batterie au lithium-ion LI-12B Indicateur de charge

● Lorsque la charge commence, l'indicateur devient rouge.
- Une fois totalement chargée, l'indicateur devient vert.

CONSEILS • Le charge

Remarque • Cet appar

• Le chargement de la batterie LI-12B prend environ 120 minutes.
• Cet appareil-photo utilise une batterie au lithium-ion Olympus LI-12B/LI-10B. Aucun autre type de batterie ne peut être utilisé.
• La durée de vie de la batterie dépend des conditions de prise de vue, etc.
• Le chargeur peut être utilisé dans la plage de 100 V CA à 240 V CA (50/60 Hz). Si vous utilisez le chargeur à l'étranger, vous avez besoin d'un adaptateur correspondant à la forme de la prise électrique. Pour plus d'informations, demandez à votre fournisseur d'électricité local ou à votre agence de voyages.
• N'utilisez pas de convertisseurs de tension vendus dans le commerce à l'étranger car cela pourrait endommager votre chargeur.

1 Assurez-vous que l'appareil photo est éteint.

L'objectif est rentré. L'écran ACL est éteint. Couvercle de la carte/du compartiment de la batterie

2 Ouvrez le couvercle de la carte/du compartiment de la batterie.

① Glisser

② Relever

Fr

3 Insérez la batterie.

Bouton de verrouillage de la batterie

- La batterie est verrouillée en place lorsqu'elle est correctement insérée.

Pour retirer la batterie

Faites glisser le bouton de verrouillage comme indiqué. La batterie est projetée, ce qui vous permet de l'attraper.

Bouton de verrouillage de la batterie

- Assurez-vous que la carte est correctement orientée et insérez-la en la maintenant droite, sinon les contacts de la carte peuvent être endommagés ou la carte peut rester accrochée.

Pour retirer la carte

Appuyez à fond sur la carte et relâchez-la lentement.

Tenez et retirez.

Remarque

• La carte peut ne pas enregistrer correctement si elle n'est pas insérée à fond.
• Si vous retirez votre doigt rapidement après avoir enfoncé la carte à fond, elle risque d'être propulsée brutalement hors de son logement.

5 Fermez le couvercle de la carte/du compartiment de la batterie.

② Glisser

① Fermer

- Appuyez vers le bas au centre du couvercle en le faisant glisser.

Fr

• La quantité d'énergie consommée par l'appareil photo varie considérablement en fonction des conditions de prise de vue, etc.

• De l'énergie est consommée en permanence dans les conditions ci-dessous. Cela empêche la batterie de durer plus longtemps.

• Lorsque l'écran ACL est allumé.

• Lorsque l'écran ACL est en mode d'affichage pendant une durée prolongée.
  ● ● Réglages répétés du zoom.

- Lorsque la mise au point automatique est utilisée de manière répétée en appuyant sur le déclencheur jusqu'à mi-course.

- Lorsque l'option AF continu est activée.

- Lorsque l'appareil est connecté à un ordinateur ou à une imprimante.

- Si vous utilisez une batterie épuisée, l'appareil photo risque de s'éteindre sans afficher l'indicateur de niveau de charge.

La carte

Cet appareil photo utilise une xD-Picture Card (de 16 à 512 Mo).

Vous pouvez utiliser cet espace pour mentionner le contenu de la carte.

Contacts

Partie dans laquelle les données transférées de l'appareil photo entrent dans la carte.

Remarque

• Cet appareil photo risque de ne pas reconnaître une carte de marque autre que OLYMPUS ou une carte qui a été formatée sur un autre système (tel un ordinateur, etc.). Formatez la carte sur cet appareil photo avant de l'utiliser.
• N'appuyez pas sur la carte avec des objets durs ou pointus tels que les stylos à bille.
• N'ouvrez jamais le couvercle de la carte/du compartiment de la batterie et ne retirez jamais la carte ou la batterie lorsque l'appareil photo est allumé. Toutes les données enregistrées sur la carte risqueraient alors d'être détruites sans possibilité de récupération.
• Ne placez ni autocollant, ni étiquette sur la carte car ceci pourrait empêcher son éjection.

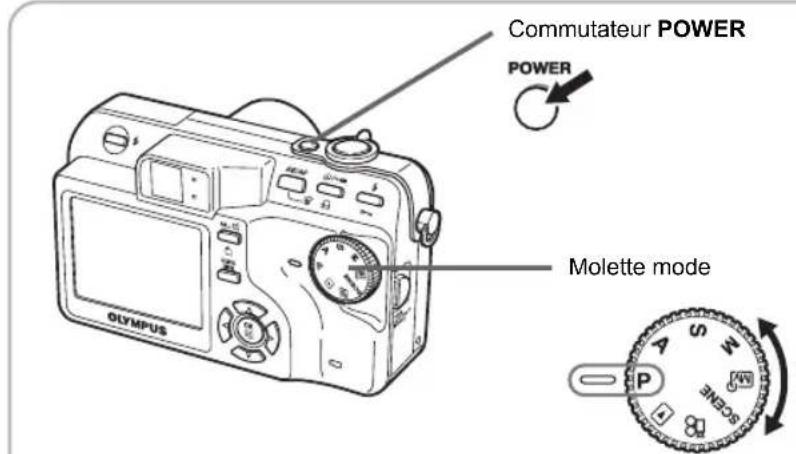

1 Positionnez la molette mode sur P et appuyez sur le commutateur POWER.

Commutateur POWER POWER Molette mode OLYMPUS SCENE

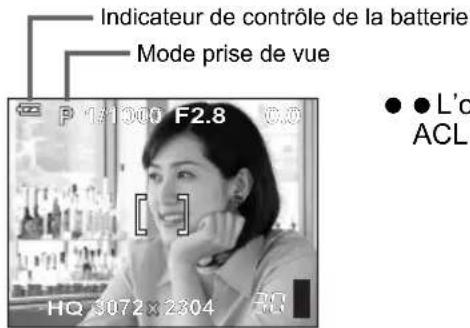

Indicateur de contrôle de la batterie Mode prise de vue P 161001 F2.8 ©.0 HQ 3072 x 2304 ● L'o ACL

● L'objectif se déploie et l'écran ACL s'allume.

2 Appuyez sur la touche flash.

Olympus

- Le flash est éjecté.

d4228_basic_f_00_bookfile_7.book Page 39 Tuesday, August 17, 2004 1:55 PM MISE EN MARCHE DE L'APPAREIL PHOTO CONSEILS La première fois que vous utilisez l'appareil, "A/M/J" apparaît pour vous inviter à régler la date et l'heure. Consultez "Réglage de la date et de l'heure" au chapitre 7 du Manuel Avancé. Bien que l'appareil fonctionne sans ce réglage, les dates correctes risquent de ne pas apparaître sur l'écran du calendrier. Remarque Pour économiser l'énergie de la batterie, l'appareil photo passe automatiquement en mode veille et cesse de fonctionner après 3 minutes d'inactivité. L'appareil photo se réactive dès que vous appuyez sur le déclencheur ou le levier du zoom. 4 heures après que l'appareil photo a passé en mode veille, l'appareil rétracte l'objectif et s'éteint automatiquement. Allumez l'appareil pour l'utiliser. Si l'appareil photo est utilisé intensivement pendant une longue période, sa température interne peut augmenter. Dans ce cas, l'appareil photo peut automatiquement s'éteindre. Patientez avant de le rallumer. Énergie de la batterie L'indicateur de contrôle de la batterie change en fonction de l'énergie restante. Allumé (vert) (s'éteint après un certain temps) Clignote (rouge) "BATTERIE VIDE" apparaît. Prêt pour la prise de vue. Plus d'érénagement devra bientôt être chargée. Chargez la batterie.

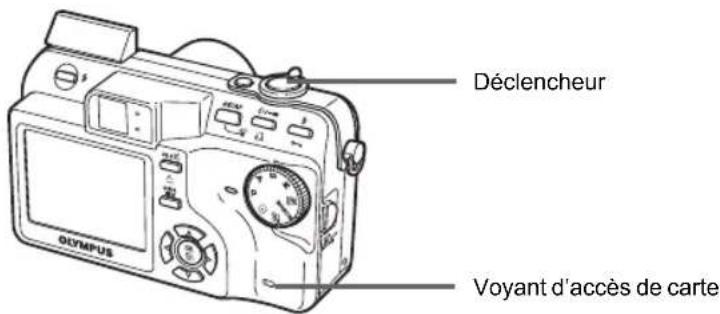

1 Composez votre photo.

Déclencheur Voyant d'accès de carte

Repères de mise au point automatique

P 171000 F2.8 0.0 [ ] H: 3072 x 2304 30

- Grâce à l'écran ACL, placez les repères de mise au point automatique sur votre sujet.

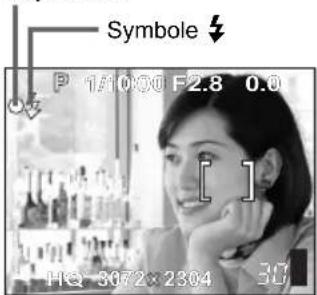

Effectuez la mise au point sur votre sujet.

Voyant vert

Symbole P 1/1030 F2.8 0.0 HQ 3672x2304 30

- Enfoncez le déclencheur jusqu'à mi-course et maintenez-le ainsi.

• Le voyant vert s'allume lorsque la mise au point et l'exposition sont mémorisées (Mémorisation de la mise au point).
  ● Le symbole s'allume lorsque le flash est prêt.
• Les repères de mise au point automatique se déplacent sur la position de mémorisation de la mise au point.
• L'écran ACL affiche la vitesse d'obturation et l'ouverture déterminées par l'appareil photo.

Fr

● Enfoncez le déclencheur à fond.
- Le voyant d'accès de carte clignote pendant l'enregistrement de la photo sur la carte.

Remarque

• Enfoncez le déclencheur délicatement. Si vous appuyez brusquement, l'appareil photo risque de bouger et les photos d'être floues.
• Les photos prises restent enregistrées sur la carte même si l'appareil photo est éteint ou si la batterie est remplacée ou retirée.
• Il ne faut jamais ouvrir le couvercle de la carte/du compartiment de la batterie, retirer les batteries ou débrancher l'adaptateur secteur pendant que le voyant d'accès de carte clignote. Vous risqueriez de détruire des images enregistrées et d'empêcher la mémorisation des photos que vous venez juste de prendre.
• Lorsque vous prenez des photos avec un fort contre-jour, la zone d'ombre de l'image risque d'apparaître colorée.

Fr

Bloc mémoire

Chaque fois que vous appuyez sur le déclencheur, le bloc mémoire clignote pour indiquer que la photo que vous venez de prendre est en cours d'enregistrement sur la carte. Le bloc mémoire change en fonction du nombre de photos traité par l'appareil photo. Cet indicateur n'apparaît pas pendant l'enregistrement de vidéo.

Prise de vue

Prise de vue

Prise de vue

Attente

Avant de prendre une photo (Désactivé)

Après avoir pris une photo (Allumé)

Après avoir pris plusieurs photos (Allumé)

Maximum atteint (Tous allumés) Patientez jusqu'à ce que l'indicateur s'éteigne de nouveau avant de prendre d'autres photos.

1 Appuyez sur la touche QUICK VIEW.

Touche QUICK VIEW QUICK VIEW

100-0030 HQ 04.12.11 15:30 30

• Vous pouvez afficher la dernière photo prise tout en restant dans un quelconque mode prise de vue.
• Appuyez de nouveau sur la touche QUICK VIEW ou appuyez légèrement sur le déclencheur lorsque vous êtes prêt à prendre une autre photo.

2 Utilisez la molette de défilement pour afficher la photo souhaitée.

10 photos précédentes

Photo suivante Photo précédente

Fr

42

1 Appuyez sur le commutateur POWER.

2 Fermez le flash.

Maintenant que vous avez vu comment prendre une photo et l'afficher, consultez le Manuel Avancé pour connaître plus d'applications de l'appareil photo. Et pour plus de plaisir, installez le logiciel d'édition d'image OLYMPUS Master se trouvant sur le CD-ROM fourni.

43

Type d'appareil : Appareil photo numérique (prise de vue et affichage)

Système d'enregistrement

Vue fixe : Enregistrement numérique, TIFF (non compressé), JPEG (selon la règle de conception des systèmes de fichiers d'appareil photo (DCF)), données RAW

Normes applicables : Exif 2.2, Digital Print Order Format (DPOF), PRINT Image Matching II, PictBridge

Vue fixe avec son : Format Wave

Vidéo : Prise en charge de QuickTime Motion JPEG

Mémoire : xD-Picture Card (16 à 512 Mo)

Résolution : 3.072 × 2.304 pixels (RAW/TIFF/SHQ/HQ)

3.072 × 2.048 pixels (3:2 SHQ/HQ)

2.592 × 1.944 pixels (SQ1)

2.288 × 1.712 pixels (SQ1)

2.048 × 1.536 pixels (SQ1)

1.600 × 1.200 pixels (SQ1)

1.280 × 960 pixels (SQ2)

1.024 × 768 pixels (SQ2)

640 × 480 pixels (SQ2)

Fr

Nombre d'images enregistrables

avec une carte de 32

Mo (sans son)

: Environ 3 images (RAW : 3.072 × 2.304)

Environ 1 image (TIFF : 3.072 × 2.304)

Environ 6 images (SHQ : 3.072 × 2.304)

Environ 18 images (HQ : 3.072 × 2.304)

Environ 64 images (SQ1 : 1.600 × 1.200 NORMAL)

Environ 331 images (SQ2 : 640 × 480 NORMAL)

Nombre de pixels effectifs : 7.100.000 de pixels

Capteur d'image : Capteur d'image CCD à semiconducteurs de 1/1,8 pouces à 7.410.000 de pixels (brut)

Objectif : Objectif Olympus 7,9 mm à 39,5 mm, f2,8 à f4,8 (équivalent à un objectif de 38 mm à 190 mm sur un appareil photo de 35 mm)

Système de mesure : Mesure ESP numérique, mesure ponctuelle

Ouverture : f2,8 à f8,0

Vitesse d'obturation : 15 à 1/2000 sec.

Portée de prise de vue : 0,6 m à ∞ (W), 1,2 m à ∞ (T) (NORMAL) 8 cm à ∞ (W), 0,6 m à ∞ (T) (mode gros plan)

Viseur : Viseur optique d'image réelle

Écran ACL : Écran couleur à cristaux liquides TFT de 2,0", 206.000 pixels

Mise au point automatique : Mise au point à système TTL Méthode de détection de contraste

Connecteurs externes : Prise d'entrée CC (DC IN), connecteur USB (Connecteur multiple), Prise A/V OUT (Connecteur multiple)

Calendrier automatique : de 2000 à 2099

Conditions de fonctionnement

Température : 0°C à 40°C (fonctionnement)/ -20°C à 60°C (stockage)

Humidité : 30% à 90% (fonctionnement)/10% à 90% (stockage)

Alimentation : Uniquement une batterie au lithium-ion Olympus LI-12B Adaptateur secteur spécifié par Olympus (en option)

Poids : 220 g (sans batterie ni carte)

xD-Picture Card

Type de mémoire : EEPROM (mémoire morte effaçable et programmable électriquement) flash NAND

Conditions de fonctionnement

Température : 0°C à 55°C (fonctionnement)/ -20°C à 65°C (stockage)

Humidité : 95% ou inférieure

Alimentation : 3V (3,3V)

Dimensions : 20 × 25 × 1,7 mm

Batterie au lithium-ion LI-12B

Type : Batterie au lithium-ion rechargeable

Tension standard : 3,7V CC

Capacité standard : 1.230 mAh

Durée de vie de la batterie : Environ 300 recharges complètes (en fonction de l'utilisation)

Température : 0°C à 40°C (charge)/ recommandée -10°C à 60°C (fonctionnement)/ 0°C à 30°C (stockage)

Dimensions : 31,9 × 45,8 × 10 mm

Poids : Environ 36 g

Chargeur de la batterie LI-10C

Alimentation requise : 100 à 240V CA (50 à 60 Hz) 9 VA (100V) à 16 VA (240V)

Sortie : 4,2V CC, 860 mA

Durée de charge : Environ 120 minutes

Température : 0°C à 40°C (fonctionnement)/ recommandée -20°C à 60°C (stockage)

Dimensions : 46 × 37.5 × 86 mm

Poids : Environ 75 g (sans batterie)

La conception et les caractéristiques peuvent être modifiées sans préavis.

Abertura : f2,8 a f8,0

Dimensioni : 31,9 × 45,8 × 10 mm

Peso : ca. 36 g

Caricabatterie LI-10C

Alimentazione : da 100 V ca a 240 V ca (50 - 60 Hz) da 9 VA (100 V) a 16 VA (240 V)

Uscita : CC 4,2 V 860 mA
