BEDIENUNGSANLEITUNG CS250 VELLEMAN

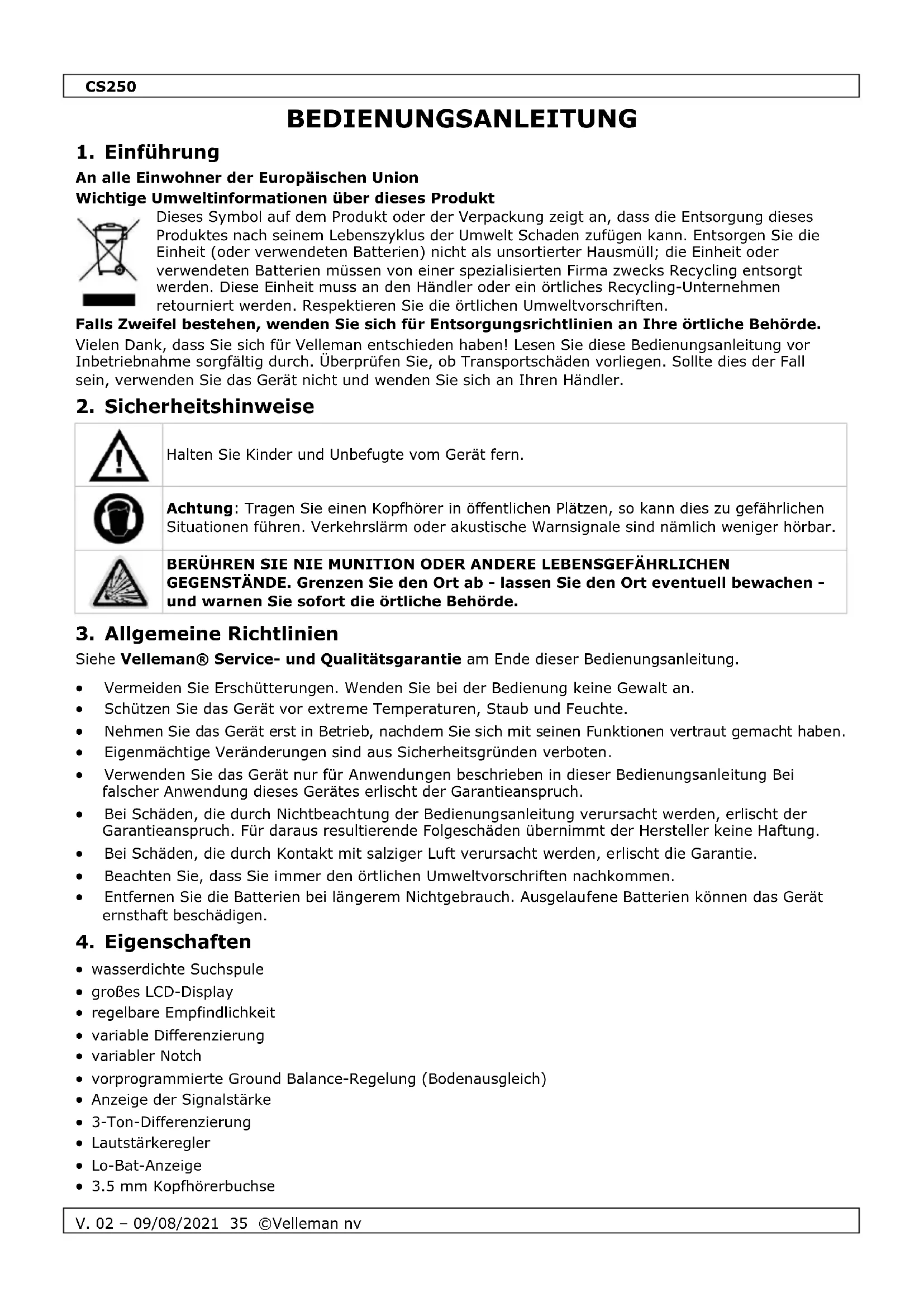

BEDIENUNGSANLEITUNG 35

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Achtung: Tragen Sie einen Kopfhörer in öffentlichen Plätzen, so kann dies zu gefährlichen Situationen führen. Verkehrslärm oder akustische Warnsignale sind nämlich weniger hörbar.

BERÜHREN SIE NIE MUNITION ODER ANDERE LEBENSGEFÄHRLICHEN GEGENSTÄNDE. Grenzen Sie den Ort ab - lassen Sie den Ort eventuell bewachen - und warnen Sie sofort die örtliche Behörde.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.

• Schützen Sie das Gerät vor extreme Temperaturen, Staub und Feuchte.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.

• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

• Bei Schäden, die durch Kontakt mit salziger Luft verursacht werden, erlischt die Garantie.

• Beachten Sie, dass Sie immer den örtlichen Umweltvorschriften nachkommen.

• Entfernen Sie die Batterien bei längerem Nichtgebrauch. Ausgelaufene Batterien können das Gerät ernsthaft beschädigen.

• wasserdichte Suchspule

• regelbare Empfindlichkeit

• variable Differenzierung

• vorprogrammierte Ground Balance-Regelung (Bodenausgleich)

• Anzeige der Signalstärke

• 3-Ton-Differenzierung

• 3.5 mm KopfhörerbuchseCS250

In dieser Anleitung werden folgende Begriffe verwendet, die zur Standardterminologie eines Schatzsuchers gehören.

• Eliminierung Verweist auf ein "eliminiertes" Metall, bei dem der Detektor keinen Ton abgibt und keine Anzeige aufleuchten lässt, wenn sich der Gegenstand im Erkennungsfeld der Spule befindet.

• DISC - Diskriminierung Wenn der Metalldetektor unterschiedliche Töne für unterschiedliche Metallarten ausgibt und bestimmte Metalle "eliminiert", wird dies als "Diskriminierung" der verschiedenen Metallarten bezeichnet. Die Diskriminierung ist eine wichtige Funktion bei professionellen Metalldetektoren. Sie ermöglicht die Ausfilterung von Müll und anderen unerwünschten Gegenständen.

• Notch (Ausblendung) Der Metalldetektor eliminiert einen Gegenstand oder einen Bereich von Gegenständen innerhalb des Metallspektrums. Der Benutzer kann einen oder mehrere Gegenstände selektiv "ausblenden".

• Auto notch (automatische Ausblendung) Automatische Ausblendung von verschiedenen Metallarten (Müll) und Erkennung der meisten Münzen. Dieser Modus ist vorprogrammiert und lässt sich nicht einstellen.

• Relikt Ein Relikt ist ein Gegenstand, der aufgrund seines Alters oder seiner Verbindung zur Vergangenheit interessant sein kann. Viele Relikte bestehen aus Eisen, sie können aber auch aus Bronze oder Edelmetallen hergestellt sein.

• Eisen Eisen ist ein häufig verwendetes, minderwertiges Metall, das selten ein wünschenswertes Suchobjekt darstellt. Beispiele für unerwünschte Gegenstände aus Eisen sind alte Dosen, Rohre, Schrauben und Nägel. Manchmal kann aber auch das gewünschte Zielobjekt aus Eisen bestehen. Grundmarkierungen enthalten zum Beispiel Eisen. Wertvolle Relikte wie Kanonenkugeln, alte Waffen und Teile alter Konstruktionen und Fahrzeuge können aber auch aus Eisen bestehen.

• Eisenhaltig Metalle, die aus Eisen bestehen oder Eisen enthalten.

• GND TRAC - Ground tracking (Punktortung) Mit Punktortung bezeichnet man das Verfahren zum Entdecken der genauen Position eines vergrabenen Gegenstands. Metalle, die seit langer Zeit im Boden vergraben sind, können genau wie der sie umgebende Boden erscheinen und sind deshalb sehr schwer von diesem zu unterscheiden.

• Dosenverschlüsse Weggeworfene Laschen von Getränkedosen sind die lästigsten Abfälle für Schatzsucher. Sie kommen in unterschiedlichen Formen und Größen vor und können aus der Erkennung eliminiert werden. Einige wertvolle Gegenstände können aber eine ähnliche magnetische Signatur aufweisen und werden dann bei der Diskriminierung ebenfalls ausgeschlossen.

• GND BAL - Ground balance (Bodenabgleich) Der Metalldetektor ignoriert die in der Erde natürlich vorkommenden Mineralien und gibt nur dann einen Signalton ab, wenn ein Metallgegenstand erkannt wird.

• SURF ELIM - Beseitigung Bodeneffekt Der Metalldetektor ignoriert metallischen Müll an der Oberfläche oder in geringen Tiefen.

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Empfindlichkeits-/Tiefengrafik

Lautstärke/EIN/AUS-Schalter

DISC/NOTCH-Bereichsanzeige

1. Stecken Sie den Schnappverschluss (Oberseite des Griffs) in das Loch der Unterseite der

Steuereinheit. Schieben Sie die Steuereinheit ein bisschen in die Richtung des Pfeils, um den Schnappverschluss zu fixieren. Befestigen Sie die Steuereinheit mit einer Schraube.

2. Lockern Sie den Knopf der Suchspule und entfernen Sie das Verbindungsstück vom Knopf. Stecken

Sie die Unterlegscheiben in die Aussparungen der unteren Stange. Stecken Sie die Stange danach ein und richten Sie die Löcher der Suchspulenhalterung und der Stange. Stecken Sie das Verbindungsstück durch die Löcher und schrauben Sie den Knopf fest. Siehe Abbildung [A] Seite3.

3. Drücken Sie auf die silberne Taste am Ende der unteren Stange und stecken Sie die untere Stange

in die obere Stange. Stellen Sie die Länge der Stange so ein, dass Sie eine bequeme, aufrechte Haltung einnehmen können, während Ihr Arm entspannt an der Seite anliegt und die Suchspule sich parallel zum Boden befindet. Drehen Sie die Rändelmutter gegen den Uhrzeigersinn um zu verriegeln.

4. Wickeln Sie das Kabel der Suchspule um die Stange. Stecken Sie den Stecker der Suchspule in die

Buchse der Steuereinheit.

Ziehen Sie die Suchspule nicht zu fest an und benutzen Sie keine Werkzeuge wie z.B. eine Zange. Der Stecker passt nur auf eine Art und Weise in die Buchse. Forcieren Sie ihn nicht und ziehen Sie nicht am Kabel, um Schäden zu vermeiden. Die Armstütze regeln Die Standardposition der Armstütze ist für den meisten Menschen bequem. Wenn nötig, kann die Position angepasst werden. Es gibt 3 Positionen. Um anzupassen, entfernen Sie die Schraube von der Unterseite. Wählen Sie eine der Positionen. Schrauben Sie danach wieder fest.

• Der Metalldetektor funktioniert mit zwei 9 V-Alkalibatterien (nicht mitgeliefert).

• Verwenden Sie nur neue Batterien. Verwenden Sie neue und verbrauchte Batterien oder Batterien verschiedener Typen nicht durcheinander.

• Legen Sie neue Batterien ein sobald die Batterie-Ikone leuchtet. Installation Siehe Abb. B, Seite 3 dieser Bedienungsanleitung.

1. Schalten Sie das Gerät aus.

2. Schieben Sie den Batteriedeckel in die Richtung des Pfeils weg.

3. Nehmen Sie die zwei Batterie-Anschlüsse heraus.

4. Verbinden Sie eine Batterie mit jedem Anschluss. Achten Sie die richtige Polung.

5. Setzen Sie den Deckel wieder auf und schließen Sie das Batteriefach.

Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Versuchen Sie niemals nicht wiederaufladbare Batterien aufzuladen. Respektieren Sie die örtlichen Umweltvorschriften beim Entsorgen der Batterien. Halten Sie die Batterien von Kindern fern. Entfernen Sie die Batterien aus dem Batteriefach wenn Sie das Gerät längere Zeit nicht verwenden.CS250

V. 02 – 09/08/2021 38 ©Velleman nv

9. Einen Kopfhörer verwenden

Verwenden Sie einen Kopfhörer mit Lautstärkeregelung. Stellen Sie den Knopf für die Lautstärkenregelung auf 0. Verbinden Sie den Kopfhörer mit dem Metalldetektor und stellen Sie vorsichtig die Lautstärke höher. Achten Sie darauf, dass die Lautstärke nicht zu hoch eingestellt wird, da andernfalls Hörschäden möglich sind. Tragen Sie keinen Kopfhörer wenn Sie den Detektor in der Nähe von regem Verkehr verwenden und beachten Sie den Verkehr.

10. Häufig benutzte Funktionen

10.1 Verhaltenskodex

• Zerstören Sie keine archäologischen Stätten und beschädigen Sie keine historischen Monumente. Treten Sie dem örtlichen archäologischen Verein bei wenn Sie an Geschichte interessiert sind.

• Lassen Sie keinen Schrott zurück. Verwenden Sie eine Kelle oder ein Messer, um einen schönen Kreis oder ein Dreieck auszuschneiden. Entfernen Sie die Fundsachen und schütten Sie etwaige Gruben wieder zu.

• Helfen Sie, Ihr Land sauber zu halten. Werfen Sie keine Flaschendeckel, Silberpapier und Dosen weg. Tu Ihren Mitmenschen einen Gefallen und werfen Sie diesen Abfall in den ersten Mülleimer, den Sie sehen. Nehmen Sie rostiges Eisen oder anderen Schrott vorsichtig auf und lassen Sie diese von einer spezialisierten Firma zwecks Recycling entsorgen.

• Betreten Sie kein verbotenes Gelände ohne Zustimmung des Eigentümers.

• Benachrichtigen Sie das lokale Museum oder Ihre örtliche Behörde von jedem historischen Fund und bitten Sie einen Sachverständigen um Hilfe wenn Sie zufällig eine Stätte von archäologischer Wichtigkeit finden.

• Seien Sie äußerst vorsichtig wenn Sie nicht explodierte Bomben oder Minen finden. Berühren Sie den Gegenstand nicht! Zeigen Sie den Fundort genau an und melden Sie der lokalen Polizei möglichst schnell den Fund.

• Lassen Sie keine Zäune offen stehen wenn Sie durch die Felder gehen. Beschädigen Sie keine Gewächse und erschrecken Sie die Tiere nicht absichtlich.

• Versuchen Sie ein gutes Verhältnis zu den anderen Benutzern, denen Sie begegnen, aufzubauen. Erfahrene Schatzsucher können Ihnen viel beibringen.

• Respektieren Sie die örtlichen Umweltvorschriften. Wenden Sie sich für mehr Informationen an Ihre örtliche Behörde.

Machen Sie sich mit den gesetzlichen Bestimmungen ganz allgemein vertraut. In der Bundesrepublik ist das Fundrecht zunächst einmal in den §§ 965 ff. BGB geregelt. Dort finden Sie vor allem Bestimmungen über die Anzeige und die Ablieferung von Funden, den Finderlohn und den Eigentumserwerb an dem Fundgegenstand, wenn sich der bisherige Eigentümer nicht mehr ermitteln lässt. Im Bereich der deutschen Küstengewässer ist die Strandungsordnung vom 17. Mai 1984 zu beachten. Wollen Sie Ihren Detektor mit ins Ausland nehmen, so müssen Sie die dort geltenden Bestimmungen beachten. Erkundigen Sie sich also vorher bei den zuständigen Stellen, wie Botschaften und Konsulaten, was für die Mitnahme Ihres Gerätes und seine Benutzung jeweils gilt. Beachten Sie weiterhin unbedingt die in allen Ländern der Bundesrepublik Deutschland geltenden Denkmalschutzgesetze! Diese stellen neben baulichen Anlagen auch sonstiges archäologisches Fundgut wie Münzen, Schmuck, Gerät, Waffen unter besonderen Schutz und bestimmen unter Androhung eines Bußgeldes bei Zuwiderhandlungen, dass das gezielte Graben - teilweise auch das Nachforschen - nach solchen Bodendenkmälern durch die zuständige Denkmalbehörde genehmigt werden muss. Denn solche Bodenfunde vermögen dem Archäologen bei einer fachgerechten Ausgrabung, wichtige Auskünfte über das Leben und Wirken des Menschen von der Urgeschichte bis zur Neuzeit zu geben. Dies gilt insbesondere dann, wenn sie Bestandteile eines archäologischen Befundes sind, so z.B. zu den Standspuren eines längst vergangenen Hauses oder zu einer Bestattung gehören. Die Aussagekraft einer solchen Bodenurkunde wird erheblich reduziert, wenn Fund und Befund auseinandergerissen werden: Hat Ihr Detektor ein Metallobjekt geortet, kann es sich z.B. um eine zu einer frühmittelalterlichen Bestattung gehörende Münze handeln. Wenn Sie von Ihnen ausgegraben wird, zerstören Sie nicht nur den Befund an dieser Stelle und machen eine Aussage zum Totengebrauch zunichte, sondern Sie berauben ihn mit der Münze auchCS250

V. 02 – 09/08/2021 39 ©Velleman nv

von seiner Datierungsmöglichkeit. Wer eine Genehmigung erteilt, erfahren Sie in den Gemeinde und Kreisverwaltungen oder bei dem zuständigen Amt für Bodendenkmalpflege. Bedenken Sie, dass fast überall mit archäologischen Funden zu rechnen ist und sich der gesetzliche Schutz nicht nur auf ausgewiesene oder erkennbare Bodendenkmäler oder Fundstellen beschränkt, sondern sich auf alle bekannten wie noch unbekannten archäologischen Objekte bezieht. Die Denkmalschutzgesetze schreiben außerdem vor, dass alle archäologischen Funde - hierbei kann es sich auch um neuzeitliche Objekte handeln -, die durch gezieltes Graben oder die als "Gelegenheitsfunde" bei anderen Bodeneingriffen zutage gefördert werden, zu melden und dem zuständigen Denkmalamt zur wissenschaftlichen Aufnahme vorübergehend zu überlassen sind. Riskieren Sie also keine Strafen, indem Sie weder ohne Genehmigung nach archäologischen Objekten graben, noch die Funde unterschlagen! Dass die Beschäftigung mit der Archäologie auch ohne Grabungen interessant ist, werden Sie erfahren, wenn Sie sich der archäologischen Arbeitsgemeinschaft eines Heimatvereins anschließen.

Verwenden Sie die Metalldetektoren nicht, um Monumente und Objekte, die sich auf die Prähistorie, die Historie, Kunst und Archäologie beziehen könnten, auszugraben ohne vorherige administrative Genehmigung. Diese Genehmigung hängt von den Qualifikationen des Antragstellers und der Art der Ausgrabungen ab.

10.2 Den Metalldetektor einschalten.

Drehen Sie die Taste EIN/AUS/Lautstärke im Uhrzeigersinn, um den Metalldetektor einzuschalten. Der Metalldetektor startet ein Selbsttestprogramm während etwa 3 Sekunden und aktiviert danach automatisch den Discrimination-Modus (Diskriminierung).

10.3 Der Metalldetektor im Innenbereich testen

1. Schalten Sie den Metalldetektor ein und wählen Sie den gewünschten Betriebsmodus.

DISC Drücken Sie DISC und dann + oder –, um den Diskriminierungswert einzustellen. Jeder Bereich ist optimiert, um ein bestimmtes Metall zu erkennen.

Reichweite Zielobjekt

Wählen Sie einen niedrigeren Bereich, um einen bestimmten Gegenstand zu erkennen. NOTCH Drücken Sie NOTCH und dann + oder –, um das Zielobjekt, die Sie ausfiltern möchten auszuwählen. Der Cursor oberhalb des ausgewählten Zielobjekts blinkt. Drücken Sie nochmals auf NOTCH und das ausgewählte Zielobjekt verschwindet. Wiederholen Sie diese Schritte, um das Zielobjekt wieder einzuschalten. SENS Drücken Sie SENS und dann + oder –, um die Empfindlichkeit einzustellen.

1. Legen Sie den Metalldetektor auf einen Tisch (Holz oder Kunststoff). Legen Sie Uhren, Ringe,

Schmuck und Metallobjekte ab.

2. Stellen Sie die Suchsppule so ein, dass die flache Seite nach oben zeigt.

3. Bewegen Sie einen Eisennagel 10 bis 12 cm über der Suchspule hin und her. Der Metalldetektor

erzeugt einen niedrigen Ton wenn der Nagel erkannt wird. Die Zielobjekt-Anzeige deutet auf das entsprechende Symbol. Die Tiefenanzeige stellt den annähernden Wert dar. Wiederholen Sie diesen Test mit einer Silbermünze. Verschiedene Metallarten erzeugen einen anderen Ton.CS250

V. 02 – 09/08/2021 40 ©Velleman nv

Ton Zielobjekt Information über das Objekt niedrig IRON Eisen, Folie, Kronkorke

Nickel, kleine Gegenstände aus Gold mittlere Position P-TAB Alü-Dosenverschlüsse, kleine Gegenstände aus Gold

Zinklegierung, Kupfer, mittelgroße Gegenstände aus Gold hoch

Zink, große Gegenstände aus Gold 25¢ Messing, Silber Bemerkung: Im DISC- oder NOTCH-Modus, erzeugt der Metalldetektor einen Tief- oder Hochton bei sehr oxidiertem Eisen. Der Metalldetektor erzeugt einen Mittelton für etwa 15 % der Goldringe.

10.4 Der Metalldetektor im Außenbereich testen

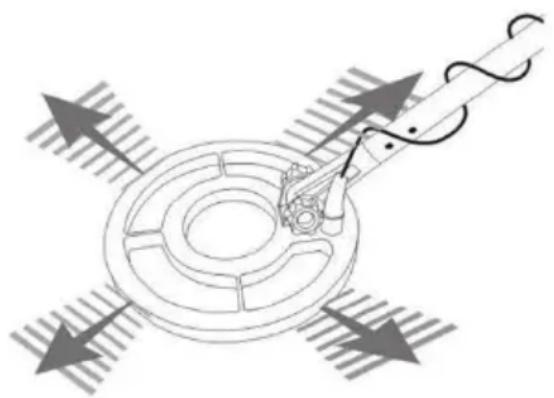

Punktortung Eine genaue Punktortung erfordert einige Erfahrung und erreichen Sie, indem Sie die Suchspule in verschiedenen Richtungen über den Gegenstand bewegen.

1. Hat der Detektor ein Objekt gefunden und erzeugt er

einen guten Ton, bleiben Sie die Suchspule dann mit immer kleineren, seitlichen Schwingbewegungen über das Objekt bewegen.

2. Merken Sie sich die exakte Stelle am Boden wo der

Metalldetektor einen Ton erzeugt hat.

3. Halten Sie die Suchspule exakt über dieser Stelle.

4. Bewegen Sie die Suchspule verschiedene Male vor-

5. Merken Sie sich erneut die exakte Stelle am Boden

wo der Metalldetektor einen Ton erzeugt hat.

6. Ziehen Sie bei Bedarf ein "X" über dem Punkt, an

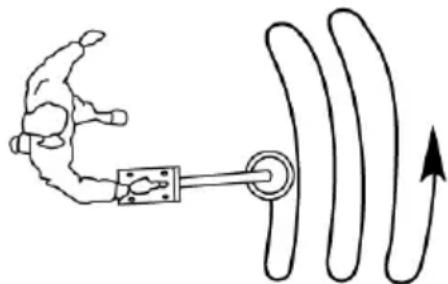

dem der Ton erzeugt wird. Die Suchspule bewegen Bewegen Sie die Suchspule parallel in einer Höhe von 1 bis 1.5 cm über den Boden. Schwingen Sie die Suchspule niemals, als wäre sie ein Pendel. Dies führt zu falschen Ergebnisse. Bewegen Sie die Suchspule während der Suche von der einen zur anderen Seite. Bewegen Sie die Suchspule langsam und überlappen Sie den Suchbereich bei jedem Schritt. Schwenken Sie die Suchspule während der Suche mit gleich bleibender Geschwindigkeit über dem Boden. Nach der Ziel-Identifizierung, kann die Schwenktechnik Ihnen helfen, um die Lage und die Art des Objekts zu identifizieren. Erhalten Sie ein schwaches Signal, bewegen Sie die Suchspule dann in kurzen und schnellen Bewegungen über dem Zielbereich. Die meisten wertvollen Gegenstände geben einen sich wiederholbaren Ton ab. Wiederholt sich der Ton nicht bei mehrmaligem Schwenken der Suchspule über dem vermuteten Objekt bewegt haben, dann handelt es sich höchstwahrscheinlich um Metallschrott. Das Überkreuzen des Zielbereichs mit mehreren, sich überschneidenden Schwenkvorgängen unter verschiedenen Winkeln stellt eine weitere Methode zur Überprüfung der Wiederholbarkeit des Signals und damit des möglichen Vorhandenseins eines vergrabenen Zielobjekts dar. Bewegen Sie sich bei dieser Methode in einem Kreis um den Zielbereich herum und schwenken Sie die Suchspule alle 30° und 40 ° des Kreises über dem Objekt. Bei einer kompletten Kreisumrundung führen Sie also ungefähr zehn Schwenkvorgänge unter unterschiedlichen Winkeln durch. Verschwindet der Ton bei einem bestimmten Winkel vollständig, dann handelt es sich wahrscheinlich um oxidierte eisenhaltige Teile und nicht umCS250

V. 02 – 09/08/2021 41 ©Velleman nv

einen Silber- oder Kupfergegenstand. Ändert sich der Ton bei verschiedenen Winkeln, dann haben Sie höchstwahrscheinlich mehrere Gegenstände gefunden Sind Sie ein Anfänger auf dem Gebiet der Schatzsuche, dann graben Sie sicherheitshalber alle Objekte aus. Mit ein bisschen Übung werden Sie lernen, die Arten der vergrabenen Gegenstände über die Art der Reaktion des Metalldetektors besser zu unterscheiden. Sie können aber auch auf Fehlsignale stoßen. Ein Fehlsignal erkennen Sie daran, dass der Metalldetektor einen Ton erzeugt, obwohl kein Metallobjekt vorhanden ist. Elektrische Störungen, Oxidation oder Böden mit hohem Mineraliengehalt können Fehlsignale verursachen. Erzeugt der Metalldetektor einen Ton aber wiederholt er dieses Signal nicht bei weiteren Schwenkvorgängen über demselben Punkt, ist wahrscheinlich kein Zielobjekt vorhanden. Möchten Sie Böden mit hohem Müllgehalt durchsuchen, so überprüfen Sie am besten kleine Bereiche mit langsamen, kurzen Schwenkbewegungen. Sie werden überrascht sein, wie viel Metallschrott und Folien Sie in einigen Bereichen finden werden. Stark verschrottete Bereiche wurden von vielen Menschen aufgesucht und die Wahrscheinlichkeit, dort verlorene Wertsachen zu finden, ist sehr groß.

Dieser Metalldetektor verfügt über eine vorprogrammierte Ground Balance-Regelung (Bodenausgleich)

10.6 Faktoren, die die Erkennung beeinflussen

Im Allgemeinen ist es schwierig ein exaktes Ergebnis zu bekommen. Diese Faktoren erschweren die Erkennung:

• Der Winkel, unter dem das Objekt im Boden vergräbt ist.

• Die Tiefe des Objektes.

• Der Oxidationsgrad des Objektes.

• Die Größe des Objektes.

• Die elektromagnetische und elektrische Störung in der Nähe des Objektes. In Böden mit hohem Mineraliengehalt oder in nassem Sand, erzeugt der Metalldetektor einen Ton, auch wenn da keine Metallobjekte vergraben sind. Ist dies der Fall, so verringern Sie die Empfindlichkeitsstufe und erhöhen Sie den Diskriminierungswert. Erhöhen Sie inzwischen den Abstand zwischen der Suchspule und der Oberfläche. In stark verschrotteten Bereiche, stellen Sie die Diskriminierungsstufe auf etwa 50: die meisten Nägel und Müll werden ausgefiltert. Halten Sie Metallobjekte in jedem Fall fern von der Suchspule.

11. Reinigung und Lagerung

• Eine mangelhafte Wartung oder ein unangepasster und unvorsichtiger Gebrauch beschränkt die Lebensdauer des Metalldetektors. Reinigen Sie das Gehäuse nach Gebrauch in einer 'schädlichen' Umgebung (Salzwasser, Sand usw.) mit einem feuchten Tuch und trocknen Sie es danach ab.

• Reinigen Sie das Gehäuse nie mit Chemikalien oder Lösungsmitteln.

• Die mitgelieferte Suchspule ist wasserdicht und kann in Salz- und Süßwasser untergetaucht werden. Schützen Sie die Steuereinheit aber vor Wasser. Spülen Sie die Suchspule nach Gebrauch in Salzwasser mit klarem Wasser. Beschädigung durch Salz

• Salzige Luft kann in die Steuereinheit gelangen wenn das Gerät oft in einer salzigen Umgebung verwendet wird. Durch diese salzige Luft können die elektrischen Komponenten angegriffen werden. Deshalb raten wir Ihnen, die Steuereinheit mit Polyäthylen abzudecken. Bei Schäden, die durch Kontakt mit salziger Luft verursacht werden, erlischt die Garantie. Lagerung

• Lagern Sie den Detektor in einem trockenen, nicht warmen Raum.

• Entfernen Sie die Batterien wenn Sie das Gerät längere Zeit nicht verwenden. Die Batterien könnten auslaufen und das Gerät beschädigen.CS250

• Lesen Sie nachfolgende Punkte ehe Sie den Detektor reparieren lassen. Vielleicht können Sie das Problem selber lösen.

• Überprüfen Sie zuerst die Batterien. Ersetzen Sie diese bei Bedarf und beachten Sie, dass alle Kabel korrekt angeschlossen sind. Oszillierendes Signal

• Das fehlerhafte Funktionieren kann durch Temperaturschwankungen verursacht werden, wenn das Gerät z.B. aus dem Haus oder dem Auto genommen wird. Warten Sie bis die Temperatur des Metalldetektors sich stabilisiert hat. Bei extremen Temperaturschwankungen kann es bis zu 30 Minuten dauern bis der Metalldetektor sich akklimatisiert hat.

• Entladene Batterien können das Signal stören. Ersetzen Sie die Batterien bei Bedarf.

13. Technische Daten

Stromversorgung 2 x 9 V-Batterie (nicht mitgeliefert) Frequenz

Suchmodi alle Metalle, Differenzierung, Notch Einstellung der Empfindlichkeit 8 Stufen Empfindlichkeit ± 22 cm (hängt vom Materialtyp ab) Identifizierung über Signalton 3 Töne Anzeige der Signalstärke 8 Segmente LCD-Bildschirm 47 x 76 mm Lautstärkeregelung

Abmessungen der Suchspule Ø 24 cm Betriebstemperatur 0 °C bis 40 °C Lagertemperatur -20 °C bis 60 °C Optionen

9 V-Alkali-Batterien Bestell-Nr. 6LR61C ZUBEHÖR-SET Bestell-Nr. CMDSET

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten. RED Konformitätserklärung Hiermit erklärt Velleman NV, dass dieser Typ von Funkgerät [CS250] die 2014/53/EU-Norm erfüllt. Besuchen Sie folgende Website für den ganzen Text der EU-Konformitätserklärung: www.velleman.eu. © URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.CS250

Velleman® Service- und Qualitätsgarantie Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

• Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
