BEDIENUNGSANLEITUNG IBase 2 Joie

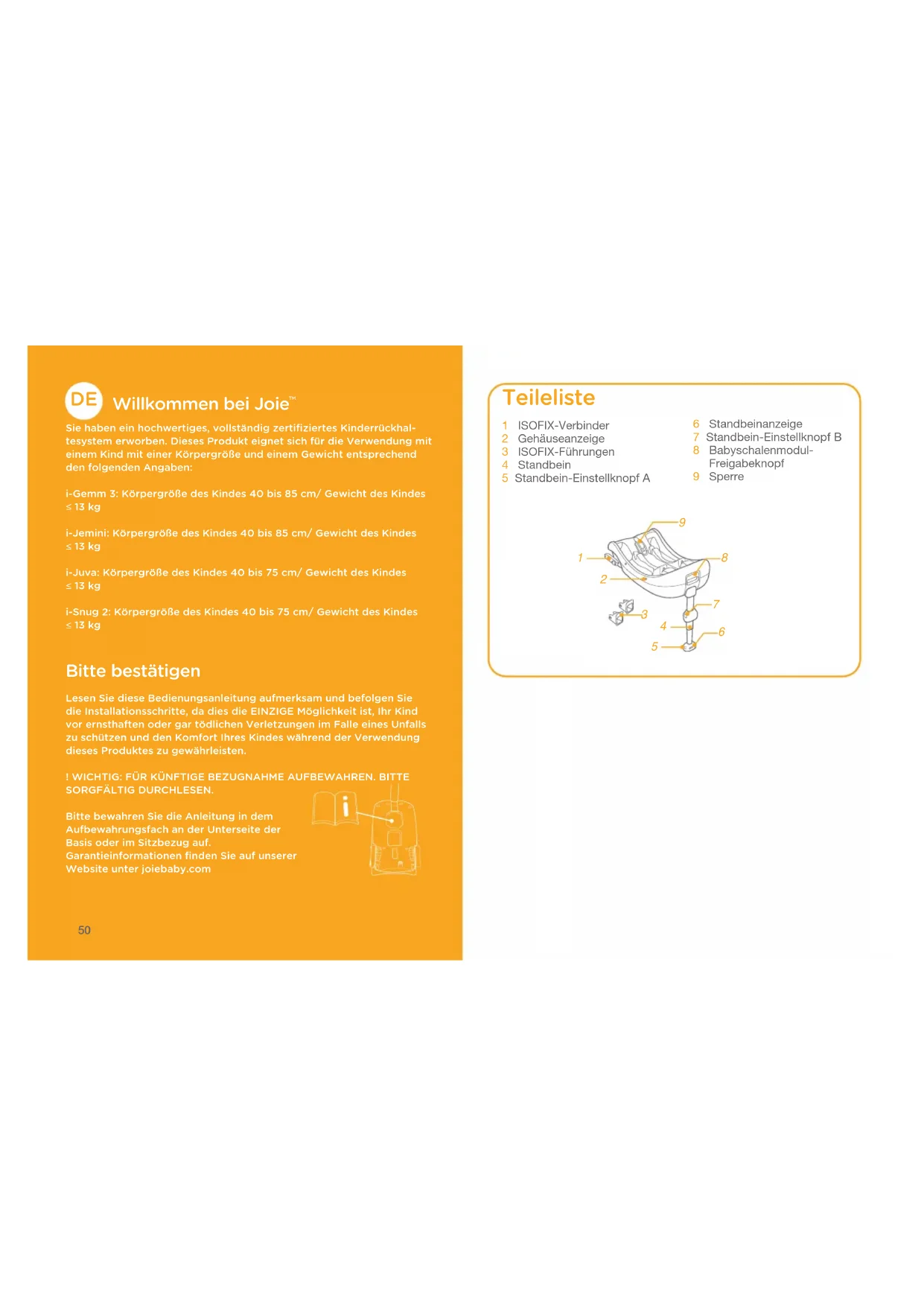

-149 50 Teileliste 1 ISOFIX-Verbinder 2 Gehäuseanzeige 3 ISOFIX-Führungen 4 Standbein 5 Standbein-Einstellknopf A

Sie haben ein hochwertiges, vollständig zertifiziertes Kinderrückhal-tesystem erworben. Dieses Produkt eignet sich für die Verwendung mit einem Kind mit einer Körpergröße und einem Gewicht entsprechend den folgenden Angaben:i-Gemm 3: Körpergröße des Kindes 40 bis 85 cm/ Gewicht des Kindes 13 kgi-Jemini: Körpergröße des Kindes 40 bis 85 cm/ Gewicht des Kindes 13 kgi-Juva: Körpergröße des Kindes 40 bis 75 cm/ Gewicht des Kindes 13 kgi-Snug 2: Körpergröße des Kindes 40 bis 75 cm/ Gewicht des Kindes 13 kg Bitte bestätigen Lesen Sie diese Bedienungsanleitung aufmerksam und befolgen Sie die Installationsschritte, da dies die EINZIGE Möglichkeit ist, Ihr Kind vor ernsthaften oder gar tödlichen Verletzungen im Falle eines Unfalls zu schützen und den Komfort Ihres Kindes während der Verwendung dieses Produktes zu gewährleisten.! WICHTIG: FÜR KÜNFTIGE BEZUGNAHME AUFBEWAHREN. BITTE SORGFÄLTIG DURCHLESEN.Bitte bewahren Sie die Anleitung in dem Aufbewahrungsfach an der Unterseite der Basis oder im Sitzbezug auf.Garantieinformationen finden Sie auf unserer Website unter joiebaby.com 6 Standbeinanzeige 7 Standbein-Einstellknopf B 8 Babyschalenmodul- Freigabeknopf 9 Sperre

WARNUNG ! Für vollständige Informationen und optimalen Schutz bei Verwend- ung fortschrittlicher Kinderrückhaltesysteme müssen Sie die Bedien- ungsanleitungen aufmerksam befolgen. Bitte beachten Sie die Bedienungsanleitung von i-Gemm 3 bei Ver- wendung von i-Gemm 3. Bitte beachten Sie die Bedienungsanleitung von i-Jemini bei Verwend- ung von i-Jemini. Bitte beachten Sie die Bedienungsanleitung von i-Juva bei Verwendung von i-Juva. Bitte beachten Sie die Bedienungsanleitung von i-Snug 2 bei Verwend- ung von i-Snug 2. Notfall Bei einem Notfall oder Unfall ist es besonders wichtig, dass bei Ihrem Kind umgehend Erste Hilfe geleistet und es medizinisch versorgt wird. Produktinformationen Auf der Basis mit den i-Size-ISOFIX-Verbindungen

1. Dies ist ein verstärktes „i-Size“-Kinderrückhaltesystem. Es ist gemäß

UN-Richtlinie Nr. 129 für die Verwendung in „i-Size“-kompatiblen Fahrzeugsitzpositionen zugelassen, wie vom Fahrzeughersteller im Handbuch Ihres Fahrzeugs aufgeführt ist.

2. Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler

des verstärkten Kinderrückhaltesystems. Auf der Basis mit Fahrzeuggurt

1. Dies ist ein spezifisches verbessertes Kinderrückhaltesystem mit

2. Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler

des verstärkten Kinderrückhaltesystems. Materialien Kunststoff, Metall, Stoff Patentnr. Patente angemeldet

Dieses Babyschalenmodul eignet sich mit der Basis für Fahrzeugsit- ze mit i-Size-ISOFIX-Verankerungspunkten.

Installieren Sie dieses verstärkte Kleinkinderrückhaltesystem NICHT auf Fahrzeugsitzen, die in Bezug auf die Bewegungsrichtung des Fahrzeugs zur Seite oder nach hinten gerichtet sind.

Installieren Sie ein entgegen der Fahrtrichtung ausgerichtetes verstärktes Kleinkinderrückhaltesystem NICHT auf einem Vordersitz mit Airbag; andernfalls drohen ernsthafte oder sogar tödliche Verletzungen. Weitere Informationen entnehmen Sie bitte dem Fahrzeughandbuch.

Sie sollten dieses verstärkte Kleinkinderrückhaltesystem auf einem der hinteren Fahrzeugsitze installieren.

Installieren Sie dieses verstärkte Kleinkinderrückhaltesystem NICHT auf Fahrzeugsitzen, die sich während der Installation bewegen. Hinweise zur Installation

1. Klappen Sie das Standbein aus dem Aufbewahrungsfach auf.

2. Befestigen Sie die ISOFIX-Führungen an den ISOFIX-

Verankerungspunkten.

Die ISOFIX-Führungen können die Oberfläche des Fahrzeugsitzes vor Verschleiß schützen. Sie sind auch eine Führung für die ISOFIX-Befestigungen.

3. Drehen Sie die ISOFIX-Verbindungen um 180 Grad, bis sie in

Richtung ISOFIX-Führungen zeigen.

4. Richten Sie die ISOFIX-Befestigungen mit den ISOFIX-Führungen

aus und rasten Sie beide ISOFIX-Befestigungen in den ISOFIX- Verankerungspunkten ein.

Achten Sie darauf, dass beide ISOFIX-Befestigungen gut an ihren ISOFIX-Verankerungspunkten befestigt sind. Sie sollten zwei Klickgeräusche hören und die Anzeigen an beiden ISOFIX- Verbindungen sollten vollständig grün sein.

Vergewissern Sie sich, dass die Basis sachgemäß installiert ist, indem Sie an beiden ISOFIX-Befestigungen ziehen.

5. Platzieren Sie die Basis auf dem Fahrzeugsitz; ziehen Sie dann das

Standbein bis zum Boden aus.

Die Standbeinanzeige wird grün, was auf eine richtige Installation hinweist; rot bedeutet, dass die Installation falsch durchgeführt wurde.

Das Standbein hat 24 Positionen. Wenn die Standbeinanzeige rot ist, befindet sich das Standbein in der falschen Position.

Vergewissern Sie sich, dass das Standbein komplett auf dem Fahrzeugboden aufliegt.

Drücken Sie den Standbein-Freigabeknopf zusammen. Verkürzen Sie dann das Standbein, indem Sie es nach oben schieben. Die vollständig montierte Basis wird gezeigt in

Installation mit Basis ISOFIX-Installation, siehe Abbildungen

Die ISOFIX-Befestigungen müssen mit den ISOFIX- Verankerungspunkten verbunden und dort eingerastet sein.

Das Standbein muss richtig installiert sein, was durch eine grüne Anzeige überprüft werden kann.

6. Drücken Sie das Babyschalenmodul nach unten in die Basis

wenn das fortschrittliche Kleinkinderrückhaltesystem sicher befestigt ist, ist die Anzeige grün.

Stellen Sie durch Ziehen am Babyschalenmodul sicher, dass es richtig in der Basis verriegelt ist.

7. Zum Lösen der Babyschale ziehen Sie die Babyschale nach oben

-2, während Sie die Freigabetaste der Babyschale gedrückt halten.

8. Drücken Sie zum Entfernen der Basis zunächst den zweiten

-1 und dann den Knopf

-2 an den ISOFIX- Verbindern, bevor Sie die Basis vom Autositz abnehmen.

9. Drücken Sie zum Klappen des ISOFIX den ISOFIX-Freigabeknopf.

Installation von Fahrzeuggurten, siehe Abbildungen

1. Klappen Sie das Standbein aus dem Aufbewahrungsfach auf.

2. Platzieren Sie die Basis auf dem Fahrzeugsitz; ziehen Sie dann das

Standbein bis zum Boden aus.

Die Standbeinanzeige wird grün, was auf eine richtige Installation hinweist; rot bedeutet, dass die Installation falsch durchgeführt wurde.

Das Standbein hat 24 Positionen. Wenn die Standbeinanzeige rot ist, befindet sich das Standbein in der falschen Position.

Vergewissern Sie sich, dass das Standbein komplett auf dem Fahrzeugboden aufliegt.

Drücken Sie den Standbein-Freigabeknopf zusammen. Verkürzen Sie dann das Standbein, indem Sie es nach oben schieben.55 56

3. Öffnen Sie die Arretierung, führen Sie den Sicherheitsgurt des

Fahrzeugs durch den Gurtpfad

-1 und stecken Sie ihn in das Schloss.

4. Ziehen Sie den Sicherheitsgurt des Fahrzeugs möglichst fest,

während Sie die Basis nach unten drücken. Der Gurt darf nicht locker oder verdreht sein. Schließen Sie dann die Arretierung.

Das Kinderrückhaltesystem für Babys kann nicht verwendet werden, wenn der Fahrzeugsicherheitsgurt zu lang ist, um die Basis festzubinden.

Stellen Sie sicher, dass sich der Sicherheitsgurt nicht bewegt, indem Sie kraftvoll an der Basis ziehen und dagegen drücken. Wenn sich der Gurt löst oder verlängert, wiederholen Sie das Verfahren.

5. Die installierte Basis sehen Sie

Bitte achten Sie darauf, dass sich keine Lücke zwischen Sitz und Unterseite der Basis befindet.

Der Sicherheitsgurt muss unter der Arretierung verlaufen, nicht darüber.

Der Sicherheitsgurt muss im Schloss verriegelt werden.

Das Standbein muss richtig installiert sein, was durch eine grüne Anzeige überprüft werden kann.

6. Drücken Sie das fortschrittliche Babyschalenmodul nach unten in die

7. Wenn das fortschrittliche Kinderrückhaltesystem gesichert ist, wird

die Anzeige am fortschrittlichen Kinderrückhaltesystem grün.

Stellen Sie durch Ziehen am Babyschalenmodul sicher, dass es richtig in der Basis verriegelt ist.

8. Zum Lösen des Babyschalenmoduls ziehen Sie die Babyschale nach

-2, während Sie die Freigabetaste der Babyschale gedrückt halten.
