MANUAL DE UTILIZADOR IBase 2 Joie

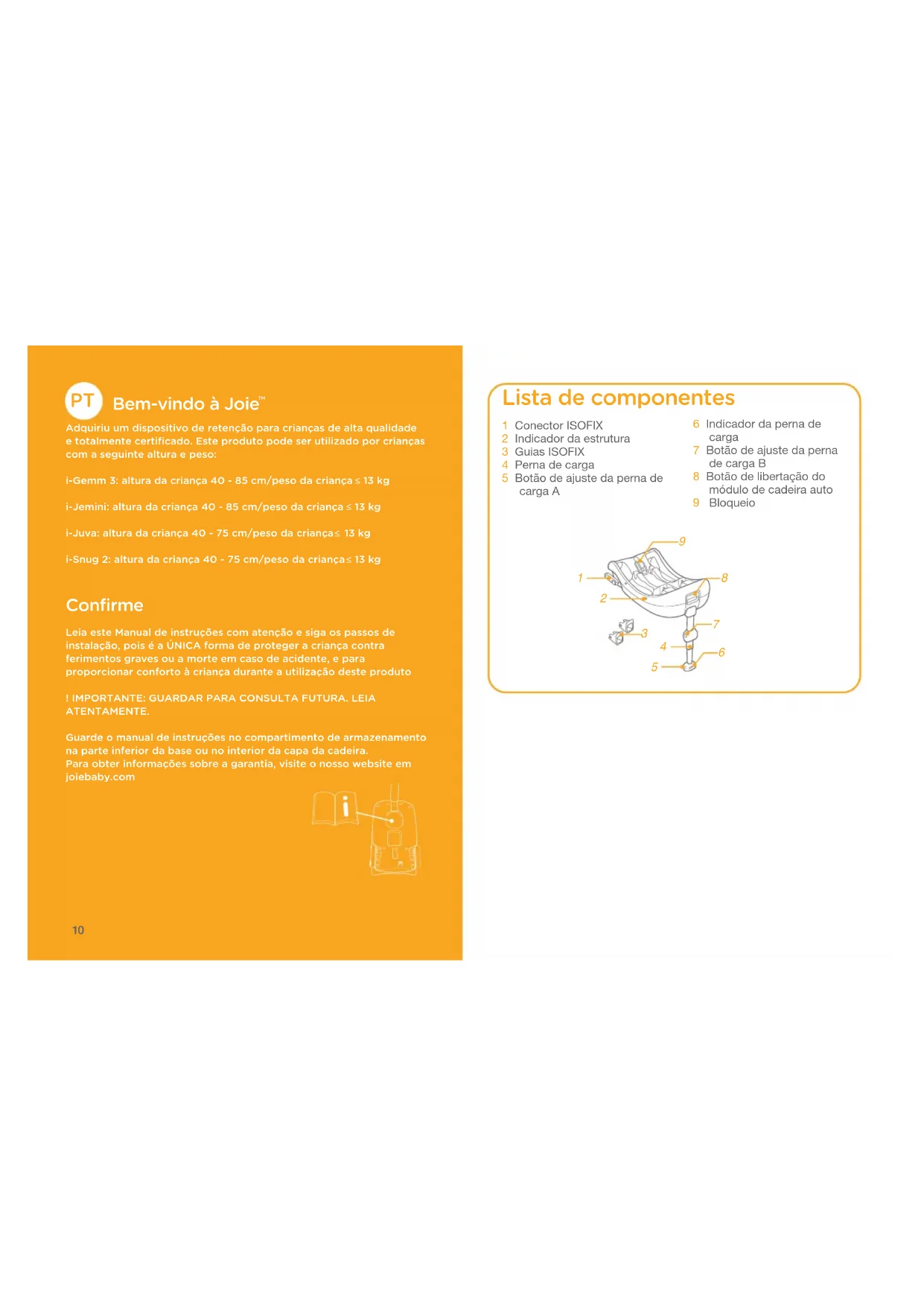

Adquiriu um dispositivo de retenção para crianças de alta qualidade e totalmente certificado. Este produto pode ser utilizado por crianças com a seguinte altura e peso:i-Gemm 3: altura da criança 40 - 85 cm/peso da criança 13 kgi-Jemini: altura da criança 40 - 85 cm/peso da criança 13 kgi-Juva: altura da criança 40 - 75 cm/peso da criança 13 kgi-Snug 2: altura da criança 40 - 75 cm/peso da criança 13 kg Confirme Leia este Manual de instruções com atenção e siga os passos de instalação, pois é a ÚNICA forma de proteger a criança contra ferimentos graves ou a morte em caso de acidente, e para proporcionar conforto à criança durante a utilização deste produto! IMPORTANTE: GUARDAR PARA CONSULTA FUTURA. LEIA ATENTAMENTE.Guarde o manual de instruções no compartimento de armazenamento na parte inferior da base ou no interior da capa da cadeira.Para obter informações sobre a garantia, visite o nosso website em joiebaby.com 6 Indicador da perna de carga 7 Botão de ajuste da perna de carga B 8 Botão de libertação do módulo de cadeira auto 9 Bloqueio

AVISO ! Para obter uma informação completa e melhorar a proteção durante a utilização dos dispositivos de retenção para crianças, é necessário seguir cuidadosamente as orientações dos manuais de instruções: Consulte o manual de instruções i-Gemm 3 para utilizar a cadeira i-Gemm 3. Consulte o manual de instruções i-Jemini para utilizar a cadeira i-Jemini. Consulte o manual de instruções i-Juva para utilizar a cadeira i-Juva. Consulte o manual de instruções do i-Snug 2 para utilizar o i-Snug 2. Emergência Em caso de emergência ou acidente, é muito importante que a criança receba imediatamente primeiros socorros e tratamento médico. Informações sobre o produto Na base com os conectores ISOFIX i-Size

1. Este é um sistema avançado i-Size de retenção para crianças. Está

aprovado ao abrigo da Regulamentação UN N.º 129 para utilização em veículos com lugares sentados compatíveis com "i-Size", como indicado no manual do utilizador do fabricante do veículo.

2. Em caso de dúvida, consulte o fabricante ou o revendedor do

sistema avançado de retenção para crianças. Na base com o cinto de segurança do veículo

1. Este é um sistema avançado de retenção para crianças com cinto

de segurança para veículo específico.

2. Em caso de dúvida, consulte o fabricante ou o revendedor do

sistema avançado de retenção para crianças. Materiais Plástico, metal, tecido N.º de patente Patente pendente

Este transportador é adequado para bancos de veículos com pontos de fixação ISOFIX i-Size com a base.

NÃO instale este dispositivo avançado de retenção para crianças em bancos de veículo virados para o lado ou para a retaguarda em relação à direção de deslocação do veículo.

NÃO coloque o dispositivo avançado de retenção para crianças virado para a retaguarda num banco dianteiro com airbag, pois pode ocorrer ferimentos graves ou morte. Consulte o manual do proprietário do veículo para obter mais informações.

Recomendamos que instale este dispositivo avançado de retenção para crianças no banco traseiro do veículo.

NÃO instale este dispositivo avançado de retenção para crianças em bancos de veículo móveis durante a instalação. Cuidados na instalação

2. Encaixe os guias ISOFIX nos pontos de fixação ISOFIX.

Os guias ISOFIX podem proteger a superfície do banco do veículo contra roturas. Também servem para guiar os conectores ISOFIX.

3. Rode os conectores ISOFIX 180 graus até que os mesmos apontem

na direção dos guias ISOFIX.

4. Alinhe os conectores ISOFIX com os guias ISOFIX e, em seguida,

encaixe ambos os conectores ISOFIX nos pontos de fixação ISOFIX.

Certifique-se de que ambos os conectores ISOFIX estão corretamente encaixados nos pontos de fixação ISOFIX. Deverá ouvir dois cliques e a cor dos indicadores de ambos os conectores ISOFIX deverá ser completamente verde.

5. Depois de colocar a base no banco do veículo, estique a perna de

carga até ao piso do veículo

. Se o indicador da perna de carga apresentar a cor verde, significa que a instalação está correta e a cor vermelha significa que a instalação está incorreta.

A perna de apoio tem 24 posições. Quando o indicador da perna de carga apresentar a cor vermelha, significa que a perna de carga está numa posição incorreta.

Certifique-se de que a perna de apoio está em contacto com o piso do veículo.

Aperte o botão de desbloqueio da perna de carga e, em seguida, encurte a perna de carga para cima. A ilustração apresenta a base totalmente montada.

Instalação com base Para a instalação ISOFIX veja as imagens

Os conectores ISOFIX devem estar encaixados e bloqueados nos pontos de fixação ISOFIX.

A perna de apoio deve estar corretamente instalada com o indicador em cor verde.

6. Pressione o módulo da cadeira auto até encaixar na base

, se o dispositivo avançado de retenção para crianças estiver fixo, o indicador do dispositivo de retenção para crianças apresenta a cor verde.

Puxe pelo transportador para se certificar de que o mesmo se encontra corretamente encaixado na base.

7. Para libertar a cadeira auto, puxe-a para cima

-2 enquanto aperta o botão de libertação da cadeira auto.

8. Para remover a base, pressione primeiro o botão de bloqueio

-2 nos conectores ISOFIX antes de remover a base do banco do veículo.

9. Pressione o botão de desbloqueio ISOFIX para dobrar o ISOFIX.

Para a instalação dos cintos de segurança do veículo, veja as imagens

2. Depois de colocar a base no banco do veículo, estique a perna de

carga até ao piso do veículo

. Se o indicador da perna de carga apresentar a cor verde, significa que a instalação está correta e a cor vermelha significa que a instalação está incorreta.

A perna de apoio tem 24 posições. Quando o indicador da perna de carga apresentar a cor vermelha, significa que a perna de carga está numa posição incorreta.

Certifique-se de que a perna de apoio está em contacto com o piso do veículo.

Aperte o botão de desbloqueio da perna de carga e, em seguida, encurte a perna de carga para cima.15 16

3. Abra o bloqueio e passe o cinto de segurança do veículo

4. Aperte o máximo possível o cinto de segurança do veículo enquanto

empurra a base para baixo, certifique-se de que o cinto não está solto ou torcido e, em seguida, feche o bloqueio.

O dispositivo de retenção para crianças não pode ser utilizado se o cinto de segurança com conector fêmea da fivela for demasiado comprido para fixar a base.

Puxe e empurre a base com força para se certificar de que o cinto de segurança não se desloca. Se o cinto de soltar ou esticar, repita o procedimento.

5. A base instalada é apresentada em

Certifique-se de que não existe espaço entre o assento e o fundo da base.

O cinto de segurança deve passar por debaixo e não por cima do bloqueio de segurança.

O cinto de segurança deve estar preso na fivela.

A perna de apoio deve estar corretamente instalada com o indicador em cor verde.

7. Se o dispositivo avançado de retenção estiver corretamente

encaixado, o indicador do dispositivo avançado de retenção apresentará a cor verde.

Puxe pelo transportador para se certificar de que o mesmo se encontra corretamente encaixado na base.

-2 enquanto aperta o botão de libertação da cadeira auto.
