MANUALE UTENTE IBase 2 Joie

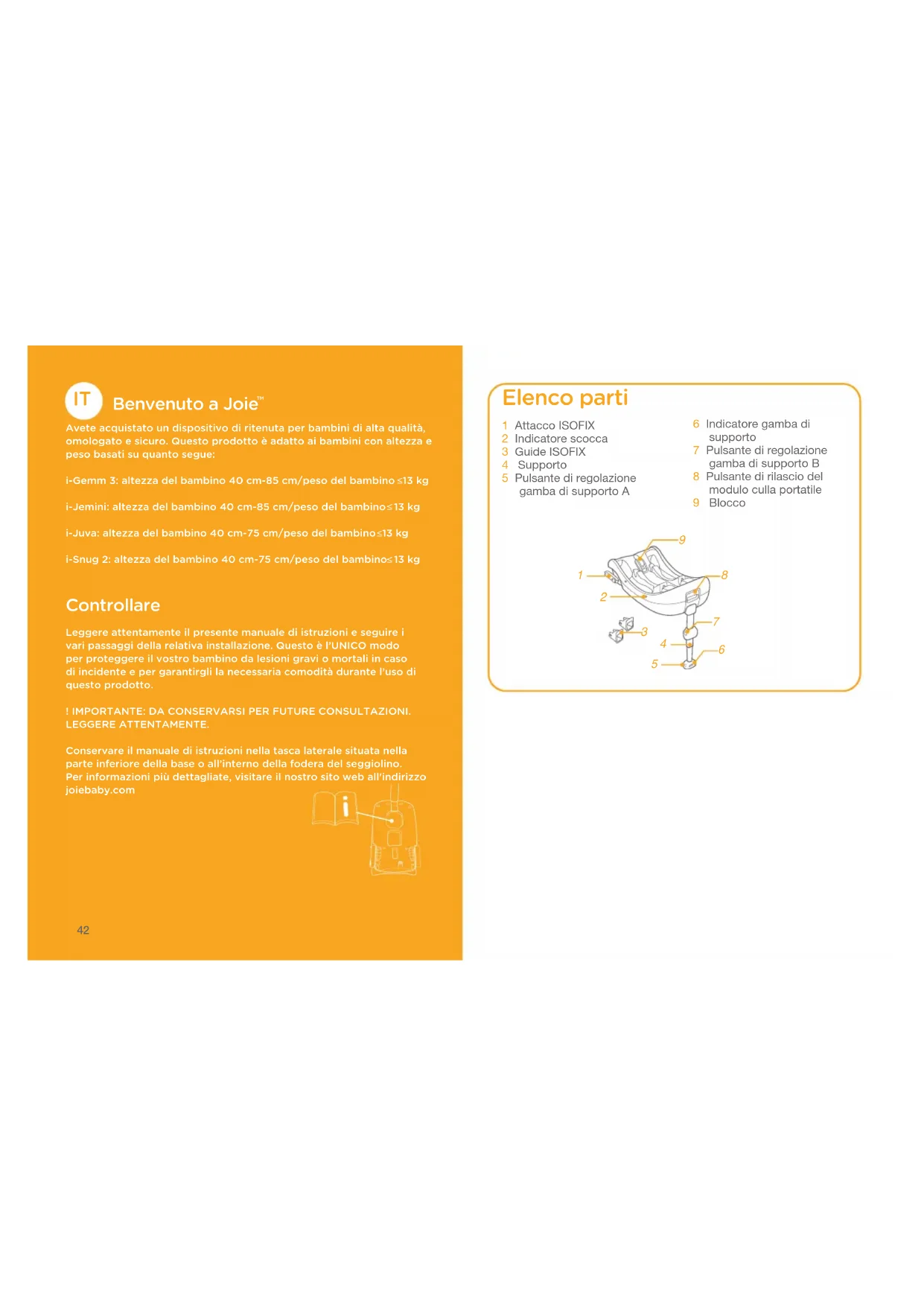

-141 42 Elenco parti 1 Attacco ISOFIX 2 Indicatore scocca 3 Guide ISOFIX 4 Supporto 5 Pulsante di regolazione gamba di supporto A

Avete acquistato un dispositivo di ritenuta per bambini di alta qualità, omologato e sicuro. Questo prodotto è adatto ai bambini con altezza e peso basati su quanto segue:i-Gemm 3: altezza del bambino 40 cm-85 cm/peso del bambino 13 kgi-Jemini: altezza del bambino 40 cm-85 cm/peso del bambino 13 kgi-Juva: altezza del bambino 40 cm-75 cm/peso del bambino 13 kgi-Snug 2: altezza del bambino 40 cm-75 cm/peso del bambino 13 kg Controllare Leggere attentamente il presente manuale di istruzioni e seguire i vari passaggi della relativa installazione. Questo è l’UNICO modo per proteggere il vostro bambino da lesioni gravi o mortali in caso di incidente e per garantirgli la necessaria comodità durante l’uso di questo prodotto.! IMPORTANTE: DA CONSERVARSI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.Conservare il manuale di istruzioni nella tasca laterale situata nella parte inferiore della base o all’interno della fodera del seggiolino.Per informazioni più dettagliate, visitare il nostro sito web all'indirizzo joiebaby.com 6 Indicatore gamba di supporto 7 Pulsante di regolazione gamba di supporto B 8 Pulsante di rilascio del modulo culla portatile 9 Blocco

AVVERTENZA ! Per le informazioni complete e la migliore protezione dell'utilizzo dei dispositivi avanzati di ritenuta per bambini, è necessario osservare attentamente i relativi manuali di istruzioni: Fare riferimento al manuale di istruzioni di i-Gemm 3 per l'uso di i-Gemm 3. Fare riferimento al manuale di istruzioni di i-Jemini per l’uso di i-Jemini. Fare riferimento al manuale di istruzioni di i-Juva per l'uso di i-Juva. Fare riferimento al manuale di istruzioni di i-Snug 2 per l'uso di i-Snug 2. Emergenza In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate. Informazioni sul prodotto Sulla base con agganci i-Size ISOFIX

1. È un dispositivo avanzato di ritenuta per bambini i-Size. È omologato

alla Normativa UN N. 129, per l'uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale dell'utente del veicolo.

2. In caso di dubbi, consultare il produttore o il rivenditore del

dispositivo avanzato di ritenuta per bambini. Sulla base con la cintura per auto

1. È un dispositivo avanzato di ritenuta per bambini allacciato per

2. In caso di dubbi, consultare il produttore o il rivenditore del

dispositivo avanzato di ritenuta per bambini. Materiali Plastica, metallo, tessuto N. brevetto In attesa di brevetto

Questo modulo culla portatile è adatta per sedili dei veicoli con punti di ancoraggio i-Size ISOFIX con la base.

NON installare questo dispositivo avanzato di ritenuta per bambini su sedili dei veicoli rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo.

NON posizionare il dispositivo avanzato di ritenuta per bambini rivolto in senso contrario di marcia sul sedile anteriore se sono presenti airbag. Potrebbero verificarsi lesioni gravi o decesso. Per ulteriori informazioni, fare riferimento al manuale del veicolo.

Si raccomanda di installare questo dispositivo avanzato di ritenuta per bambini sul sedile posteriore del veicolo.

NON installare questo dispositivo avanzato di ritenuta per bambini su sedili dei veicoli che si sono rivelati movibili durante l’installazione. Dubbi sull'installazione

1. Aprire la gamba di supporto dal vano.

2. Montare le guide ISOFIX con i punti di ancoraggio ISOFIX.

guide ISOFIX possono proteggere la superficie del sedile del veicolo ed evitare che si strappino. Possono anche guidare gli attacchi ISOFIX.

3. Ruotare gli attacchi ISOFIX di 180 gradi finché non sono rivolti in

direzione delle guide ISOFIX.

4. Allineare gli attacchi ISOFIX con le guide ISOFIX, quindi fare clic su

entrambi gli attacchi ISOFIX nei punti di ancoraggio ISOFIX.

Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde.

Assicurarsi che la base sia installata saldamente tirando entrambi gli attacchi ISOFIX.

5. Dopo aver posizionato la base sul sedile del veicolo, estendere il

supporto per aprirlo sul pianale

. Se l'indicatore del supporto è verde significa che è installato correttamente; se è rosso significa che è installato in modo non corretto.

Il supporto presenta 24 posizioni. Se l'indicatore della gamba di supporto è rosso significa che la gamba di supporto è in una posizione non corretta.

Assicurarsi che la gamba di supporto sia a contatto con il pianale del veicolo.

Premere il pulsante di rilascio del supporto, quindi accorciarlo verso l'alto. La base completamente montata viene mostrata in

Installazione con base Installazione di ISOFIX, vedere le figure

Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX.

La gamba di supporto deve essere installata correttamente con l'indicatore verde.

6. Spingere verso il basso il modulo culla portatile nella base

. Se il dispositivo avanzato di ritenuta per bambini è fissato, l'indicatore di blocco del dispositivo avanzato di ritenuta per bambini è verde.

Sollevare il modulo culla portatile per assicurarsi che sia bloccata saldamente nella base.

7. Per rilasciare la culla portatile, sollevarla

-2 mentre si preme il pulsante di regolazione del modulo culla portatile.

8. Per rimuovere la base, premere il pulsante di bloccaggio secondario

-1, quindi il pulsante

-2 sugli attacchi ISOFIX prima di rimuovere la base dal sedile del veicolo.

9. Premere il pulsante di rilascio ISOFIX per piegare gli attacchi ISOFIX.

Installazione delle cinture per auto, vedere le figure

1. Aprire la gamba di supporto dal vano.

2. Dopo aver posizionato la base sul sedile del veicolo, estendere il

supporto per aprirlo sul pianale

. Se l'indicatore del supporto è verde significa che è installato correttamente; se è rosso significa che è installato in modo non corretto.

Il supporto presenta 24 posizioni. Se l'indicatore della gamba di supporto è rosso significa che la gamba di supporto è in una posizione non corretta.

Assicurarsi che la gamba di supporto sia a contatto con il pianale del veicolo.

Premere il pulsante di rilascio del supporto, quindi accorciarlo verso l'alto.47 48

3. Aprire il blocco e inserire la cintura di sicurezza del veicolo attraverso

il percorso della cintura

-1 e bloccarla nella fibbia.

4. Serrare la cintura di sicurezza del veicolo il più possibile mentre si

spinge verso il basso sulla base e controllare che non sia allentata o attorcigliata, quindi chiudere il blocco.

Il dispositivo di ritenuta per bambini non può essere utilizzato se la cintura di sicurezza del veicolo con fibbia femmina è troppo lungo per bloccare la base.

Controllare che la cintura di sicurezza non si sposti quando si tira o spinge con forza sulla base. Se la cintura si allenta o allunga, ripetere la procedura.

5. La base installata è mostrata in

Assicurarsi che non vi sia spazio tra il sedile e la parte inferiore della base.

La cintura di sicurezza deve andare sotto il blocco, non sopra di esso.

La cintura di sicurezza deve essere bloccata nella fibbia.

La gamba di supporto deve essere installata correttamente con l'indicatore verde.

6. Spingere verso il basso il modulo culla portatile nella base.

7. Se il dispositivo avanzato di ritenuta per bambini è fissato,

l'indicatore del dispositivo avanzato di ritenuta per bambini è verde.

Sollevare il modulo culla portatile per assicurarsi che sia bloccata saldamente nella base.

8. Per rilasciare il modulo culla portatile, sollevarlo

-2 mentre si preme il pulsante di regolazione del modulo culla portatile.
