BEDIENUNGSANLEITUNG BordBar AS25 DOMETIC

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Inhaltsverzeichnis 1 Erklärung der Symbole p. 17
• 2 Sicherheitshinweise p. 17
• 3 Lieferumfang p. 19
• 4 Bestimmungsgemäßer Gebrauch p. 20
• 5 Technische Beschreibung p. 21
• 6 Bedienung p. 22
• 7 Reinigung und Pflege p. 24
• 8 Gewährleistung p. 24
• 9 Störungsbeseitigung p. 25
• 10 Entsorgung p. 25
• 11 Technische Daten AS25-O-16s.book Seite 16 Montag, 7. November 2016 11:47 11loading-circle-1DE Sicherheitshinweise BordBar AS25 p. 26

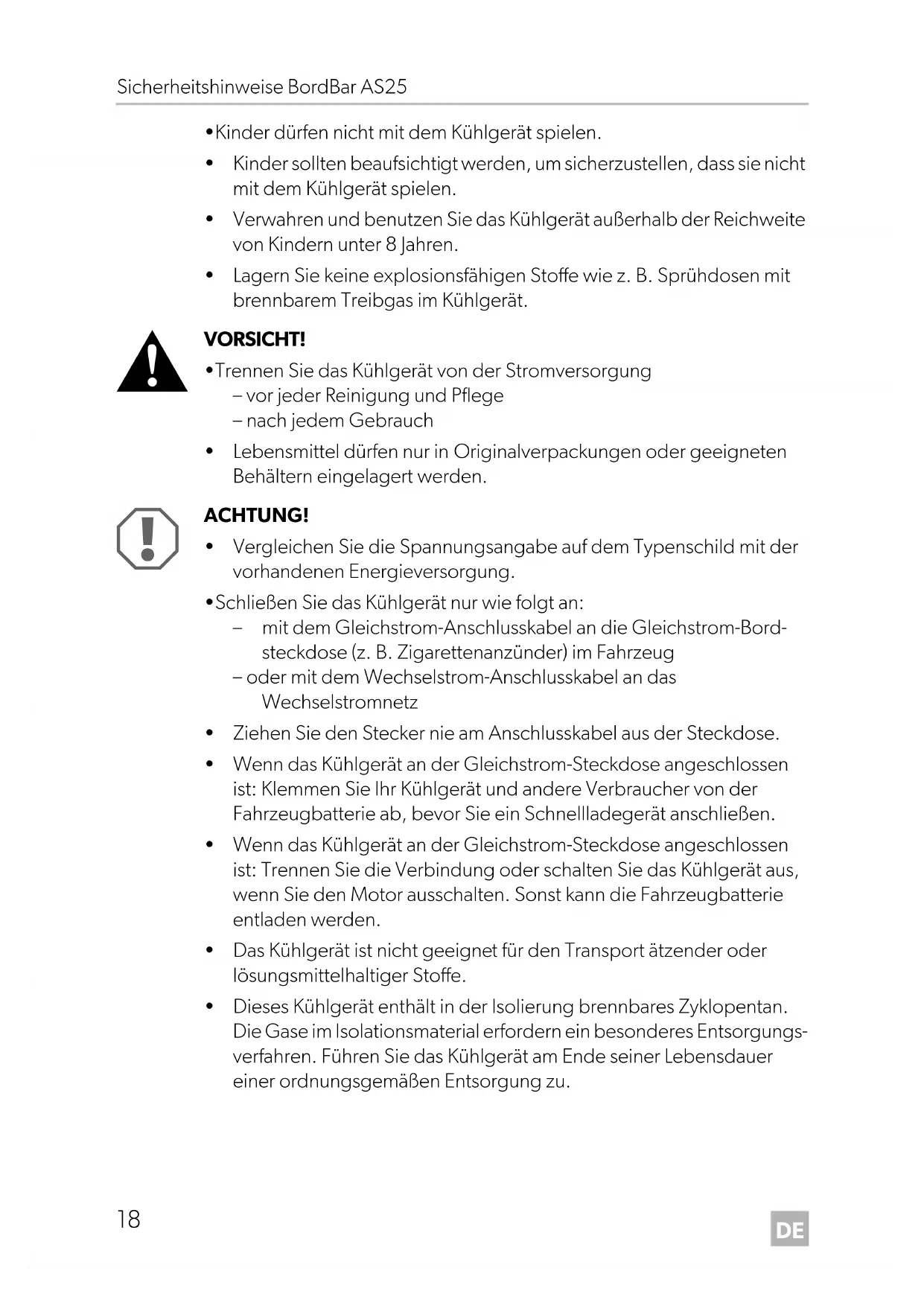

• Kinder dürfen nicht mit dem Kühlgerät spielen.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlgerät spielen.

• Verwahren und benutzen Sie das Kühlgerät außerhalb der Reichweite von Kindern unter 8 Jahren.

• Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlgerät.

• Trennen Sie das Kühlgerät von der Stromversorgung – vor jeder Reinigung und Pflege – nach jedem Gebrauch

• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

• Schließen Sie das Kühlgerät nur wie folgt an: – mit dem Gleichstrom-Anschlusskabel an die Gleichstrom-Bord- steckdose (z. B. Zigarettenanzünder) im Fahrzeug – oder mit dem Wechselstrom-Anschlusskabel an das Wechselstromnetz

• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.

• Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist: Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen.

• Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden.

• Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe.

• Dieses Kühlgerät enthält in der Isolierung brennbares Zyklopentan. Die Gase im Isolationsmaterial erfordern ein besonderes Entsorgungs- verfahren. Führen Sie das Kühlgerät am Ende seiner Lebensdauer einer ordnungsgemäßen Entsorgung zu. AS25-O-16s.book Seite 18 Montag, 7. November 2016 11:47 11DE BordBar AS25 Lieferumfang

2.2 Sicherheit beim Betrieb des Kühlgerätes

• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

• Benutzen Sie keine Elektrogeräte innerhalb des Kühlgerätes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.

• Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gas- öfen usw.) ab.

• Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme aus- reichend abgeführt werden kann. Sorgen Sie dafür, dass das Kühl- gerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.

• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.

• Tauchen Sie das Kühlgerät nie in Wasser.

• Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe. 3 Lieferumfang Pos. inAbb. 1, Seite 3Menge BezeichnungA 1 Kühlgerät BordBar AS25– 1 Anschlusskabel für 12-Vg-Anschluss– 1 Anschlusskabel für 230-Vw-Anschluss AS25-O-16s.book Seite 19 Montag, 7. November 2016 11:47 11DE Bestimmungsgemäßer Gebrauch BordBar AS25

4 Bestimmungsgemäßer Gebrauch Das Kühlgerät eignet sich zum Kühlen von Lebensmitteln. Das Kühlgerät ist für den Hausgebrauch und ähnliche Anwendungsbereiche vorgesehen wie zum Beispiel

• in Personalküchen von Läden, Büros und anderen Arbeitsbereichen

• in der Landwirtschaft

• von Gästen in Hotels, Motels oder anderen Unterkünften

• in Frühstückspensionen

• im Catering und ähnlichen Großhandelsanwendungen Das Gerät ist für den Betrieb an einer 12-Vg-Bordnetzsteckdose eines Autos (Zigarettenanzünder), Boots oder Wohnmobils sowie an einem 230-V-Wechsel- stromnetz ausgelegt. Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem Regen aus- gesetzt werden.

HINWEIS Zur Befestigung der Kühlbox auf dem Autositz kann der Anschnallgurt des Fahrzeugs durch die Laschen an der Box geführt werden (siehe Abb. 4, Seite 4). VORSICHT! Gesundheitsgefahr! Prüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen. AS25-O-16s.book Seite 20 Montag, 7. November 2016 11:47 11DE BordBar AS25 Technische Beschreibung

5 Technische Beschreibung Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis max. 18 °C unter Umgebungstemperatur abkühlen bzw. kühl halten. Die Kühlung ist eine verschleißfreie Peltierkühlung mit Wärmeabfuhr durch einen Lüfter. Wenn das Kühlgerät an einem 230-V-Wechselstromnetz angeschlossen ist, kann es in zwei verschiedenen Betriebsarten verwendet werden:

• ECO-Modus: das Kühlgerät verbraucht weniger Energie

• MAX-Modus: das Kühlgerät erreicht die maximale Kühlleistung Die gewünschte Kühlleistung wird mit dem Kühlleistungsregler eingestellt: ➤ Um die Kühlleistung zu erhöhen, drehen Sie den Kühlleistungsregler im Uhrzeigersinn. Für die maximale Kühlleistung drehen Sie den Kühlleistungsregler bis zum Anschlag im Uhrzeigersinn (Position „max“). ➤ Um die Kühlleistung zu verringern, drehen Sie den Kühlleistungsregler gegen den Uhrzeigersinn. Um das Kühlgerät auszuschalten, drehen Sie den Kühlleistungsregler bis zum Anschlag gegen den Uhrzeigersinn (Position „off“). Wenn das Kühlgerät an der DC-Steckdose angeschlossen ist, kann die Kühlleistung nicht eingestellt werden. Zusätzliche Taschen außen dienen als weitere Staumöglichkeit. Beachten Sie, dass hierin aufbewahrte Gegenstände nicht gekühlt werden.

5.1 Gerätebeschreibung

Pos. in Abb. 1, Seite 3 Bezeichnung 1 Schultergurt 2 ECO-Kühlleistungsregler (unterhalb des Deckels) 3 Belüftungsschlitze 4 Tragegriff AS25-O-16s.book Seite 21 Montag, 7. November 2016 11:47 11DE Bedienung BordBar AS25

6.1 Tipps zum Energiesparen

• Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.

• Wenn Sie eine erhöhte Energieeffizienz und eine begrenzte Kühlleistung für das Kühlgerät einrichten wollen, nutzen Sie den ECO-Modus des Kühlgerätes.

• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl halten.

• Öffnen Sie das Kühlgerät nicht häufiger als nötig.

• Lassen Sie das Kühlgerät nicht länger offen als nötig. VORSICHT! Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden. ACHTUNG!

• Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der Kühlbox befinden, die auf die gewählte Temperatur gekühlt werden dürfen.

• Achten Sie darauf, dass Sie Getränke oder Speisen in Glasbehältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden.

• Achten Sie darauf, dass das Kühlgerät gut belüftet wird, damit die entzogene Wärme abgeführt werden kann, andernfalls ist eine ordnungsgemäße Funktion nicht gewährleistet. Insbesondere dürfen die Lüftungsöffnungen nicht abgedeckt werden.

• Kippgefahr! Heben Sie Kühlbox nur mit Hilfe des Griffs und nicht mit dem Schultergurt an. HINWEIS

• Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 24).

• Wenn der Griff nach hinten umgelegt ist oder die Kühlbox getragen wird, ist der Deckel verschlossen. Sie können den Deckel nur öffnen, wenn der Griff nach vorne umgelegt ist. AS25-O-16s.book Seite 22 Montag, 7. November 2016 11:47 11DE BordBar AS25 Bedienung

6.2 Kühlbox verwenden

➤ Stellen Sie die Kühlbox auf eine feste Unterlage. ➤ Schließen Sie das 12-V-Anschlusskabel (Abb. 2 1, Seite 3) an den Zigaretten- anzünder oder eine 12-V-Steckdose im Fahrzeug an. oder … ➤ Stecken Sie das 230-V-Anschlusskabel (Abb. 2 2, Seite 3) in die Wechsel- spannungs-Buchse und schließen Sie es an das 230-V-Wechselstromnetz an.

✓ Die Kühlbox startet mit dem Kühlen des Innenraums. ➤ Bei Betrieb am Wechselstromnetz: Drehen Sie den Kühlleistungsregler (Abb. 1 2, Seite 3) in die gewünschte Stellung. ➤ Wenn Sie die Kühlbox außer Betrieb nehmen, ziehen Sie den Anschlussstecker heraus.

6.3 An Zigarettenanzünder anschließen

HINWEIS Verschließen Sie die Box fest, indem Sie den Deckel wieder zuklappen. HINWEIS Wenn Sie die Kühlbox an den Zigarettenanzünder Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät mit Strom versorgt wird. AS25-O-16s.book Seite 23 Montag, 7. November 2016 11:47 11DE Reinigung und Pflege BordBar AS25

7 Reinigung und Pflege

➤ Reinigen Sie das Kühlgerät innen und außen gelegentlich mit einem feuchten Tuch. ➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Kühlgerätes frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Kühlgerät keinen Schaden nimmt. 8Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,

• einen Reklamationsgrund oder eine Fehlerbeschreibung. WARNUNG! Trennen Sie vor jeder Reinigung und Pflege das Kühlgerät von der Stromversorgung. ACHTUNG! Beschädigungsgefahr!

• Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser.

• Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. AS25-O-16s.book Seite 24 Montag, 7. November 2016 11:47 11DE BordBar AS25 Störungsbeseitigung

9 Störungsbeseitigung 10 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Störung Mögliche Ursache LösungsvorschlagIhre Box funktioniert nicht (Stecker ist eingesteckt).An der 12-Volt-Steck-dose (Zigarettenan-zünder) im Fahrzeug liegt keine Spannung an. In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat.Wechselspannungs-Steckdose führt keine Spannung.Versuchen Sie es an einer anderen Steckdose.Die Box kühlt nicht (Stecker ist eingesteckt).Der Innenlüfter oder das Kühlelement ist defekt.Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.Betrieb an der 12-V-Steckdose (Zigaretten-anzünder):Die Zündung ist einge-schaltet, und die Box funktioniert nicht.Ziehen Sie den Stecker aus der Steckdose und nehmen Sie folgende Prüfungen vor.Die Fassung des Zigarettenanzünders ist verschmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge.Wenn Ihr Kühlboxstecker in der Zigarettenanzünderfassung sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut.Die Sicherung des 12-V-Steckers ist durchgebrannt.Tauschen Sie die Sicherung (5 A) des 12-V-Steckers (Abb. 3 1, Seite 3) aus. Die Fahrzeug-Sicherung ist durchge-brannt.Tauschen Sie die Fahrzeug-Sicherung der 12-V-Steckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ). AS25-O-16s.book Seite 25 Montag, 7. November 2016 11:47 11DE Technische Daten BordBar AS25

11 Technische Daten BordBar AS25Art.-Nr.: 9600000459Anschlussspannung: 12 Vg 220 – 240 Vw, 50 – 60 Hz Leistungsaufnahme: 47 W (12 Vg) max. 55 W (230 Vw)7,5 W (AC, ECO-Mode)Kühlleistung: max. 18 °C unter UmgebungstemperaturKategorie: Sonstiges FachEnergieeffizienzklasse: A++Energieverbrauch: 66 kWh/annumBruttoinhalt: 21 lNutzinhalt: 20 lKlimaklasse: STUmgebungstemperatur: +16 °C – +38 °CSchallemissionen: 39 dBGewicht: 4,2 kgPrüfung/Zertifikat:
