KÄYTTÖOHJE BordBar AS25 DOMETIC

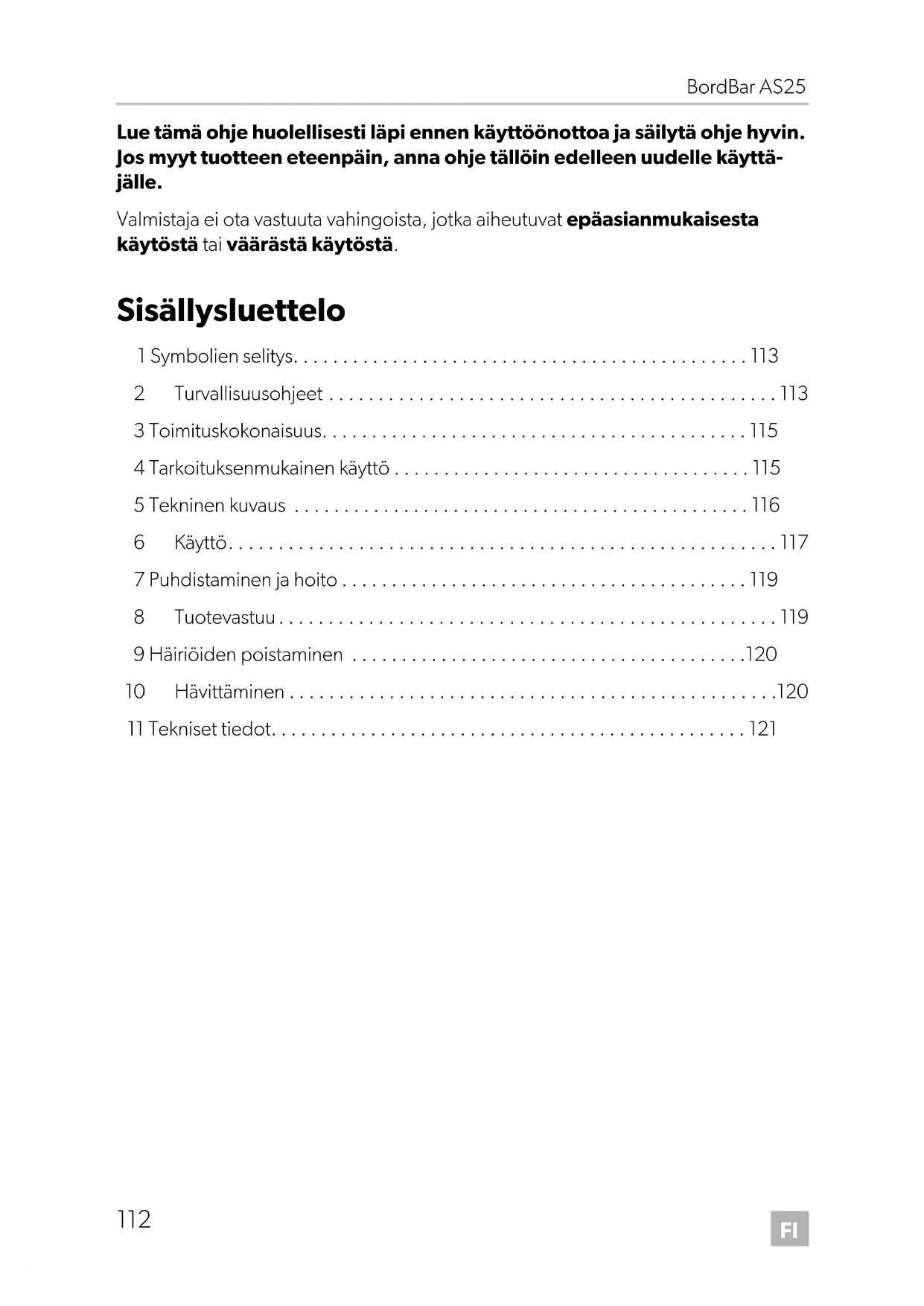

• Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttä- jälle. Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaisesta käytöstä tai väärästä käytöstä. Sisällysluettelo 1 Symbolien selitys p. 113
• 2 Turvallisuusohjeet p. 113
• 3 Toimituskokonaisuus p. 115
• 4 Tarkoituksenmukainen käyttö p. 115
• 5 Tekninen kuvaus p. 116
• 6 Käyttö p. 117
• 7 Puhdistaminen ja hoito p. 119
• 8 Tuotevastuu p. 119
• 9 Häiriöiden poistaminen p. 120
• 10 Hävittäminen p. 120
• 11 Tekniset tiedot AS25-O-16s.book Seite 112 Montag, 7. November 2016 11:47 11FI BordBar AS25 Symbolien selitys p. 121

2 Turvallisuusohjeet

2.1 Yleinen turvallisuus

• Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.

• Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuute- tun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.

• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasianmukai- sista korjauksista saattaa aiheutua huomattavia vaaroja.

• 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joiden fyysiset, sensoriset tai psyykkiset kyvyt ovat rajoittuneita tai jotka ovat kokemattomia ja/tai tietämättömiä, voivat käyttää tätä laitetta valvonnan alaisina tai kun heille on opetettu laitteen turvallinen käyttö ja he ovat ymmärtäneet siitä aiheutuvat vaarat.

• Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa.

• Lapset eivät saa leikkiä laitteella.

• Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella. VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen. HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen. HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa. OHJE Tuotteen käyttöä koskevia lisätietoja. AS25-O-16s.book Seite 113 Montag, 7. November 2016 11:47 11FI Turvallisuusohjeet BordBar AS25

• Säilytä ja käytä laitetta alle 8-vuotiaiden lasten ulottumattomissa.

• Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.

• Irrota laite verkosta – ennen jokaista puhdistusta tai hoitoa – jokaisen käytön jälkeen

• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

• Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.

• Liittäkää laite vain seuraavalla tavalla: – toimituskokonaisuuteen kuuluvalla DC-liitäntäjohdolla DC-pistorasiaan – toimituskokonaisuuteen kuuluvalla AC -liitäntäjohdolla vaihtovirtaverkkoon

• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.

• Jos kylmälaite on liitetty DC-pistorasiaan: Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.

• Jos kylmälaite on liitetty DC-pistorasiaan: Irrota liitäntä tai sammuta ylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.

• Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen.

• Tämän kylmälaitteen erityksessä on palavaa syklopentaania. Eristysma- teriaalin kaasut vaativat erityisen hävittämismenetelmän. Vie kylmälaite käyttöiän täytyttyä asianmukaiseen hävityspisteeseen.

2.2 Laitteen käyttöturvallisuus

• Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

• Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin. AS25-O-16s.book Seite 114 Montag, 7. November 2016 11:47 11FI BordBar AS25 Toimituskokonaisuus

• Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.

• Ylikuumenemisvaara! Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehtikaa siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään.

• Huolehtikaa siitä, että tuuletusrakoja ei peitetä.

• Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.

• Älkää upottako laitetta koskaan veteen.

• Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta. 3 Toimituskokonaisuus 4 Tarkoituksenmukainen käyttö Kylmälaite sopii elintarvikkeiden jäähdyttämiseen. Kylmälaite on tarkoitettu sisäkäyttöön ja vastaaviin käyttötarkoituksiin, esim.

• kauppojen, toimistojen ja muiden työpaikkojen henkilöstökeittiöihin

• hotellien, motellien ja muiden majoituspaikkojen vieraskäyttöön

• pitopalvelu- ja tukkukauppakäyttöön Laite on suunniteltu käytettäväksi auton, veneen tai asuntoauton sähköjärjestelmän 12 Vg -pistorasian (savukkeensytytin) avulla sekä 230 V -vaihtovirtaverkon avulla. Laite sopii myös camping-käyttöön. Laitetta ei saa asettaa alttiiksi sateelle. Sitä voi- daan käyttää laukkuna tai kaappina. Kohta – kuva 1, sivulla 3 Määrä Nimitys A 1 Kylmälaite BordBar AS25

Liitäntäjohto 12 Vg -liitäntään – 1 Liitäntäjohto 230 Vw -liitäntään AS25-O-16s.book Seite 115 Montag, 7. November 2016 11:47 11FI Tekninen kuvaus BordBar AS25

5 Tekninen kuvaus Kylmälaukku sopii liikkuvaan käyttöön. Se voi jäähdyttää tuotteita max. 18 °C ympä- ristölämpötilaa kylmemmiksi ja pitää ne kylminä. Jäähdytys on kulumaton peltier-jäähdytys, jonka lämmönpoisto hoidetaan tuuletti- mella. Kun kylmälaite on liitettynä 230 V-vaihtovirtaverkkoon, sitä voi käyttää kahdella erilai- sella käyttötavalla:

• ECO-tila: kylmälaite tarvitsee vähemmän energiaa

• MAX-tila: kylmälaite saavuttaa maksimijäähdytystehon Haluttu jäähdytysteho valitaan jäähdytystehosäätimellä: ➤ Käännä jäähdytystehosäädintä myötäpäivään suurentaaksesi jäähdytystehoa. Maksimijäähdytystehon saat kääntämällä jäähdytystehosäädintä myötäpäivään niin pitkälle kuin se menee (asento ”max”). ➤ Käännä jäähdytystehosäädintä vastapäivään pienentääksesi jäähdytystehoa. Kytke kylmälaite pois päältä kääntämällä jäähdytystehosäädintä vastapäivään niin pitkälle kuin se menee (asento ”off”). Kun kylmälaite on liitetty DC-pistorasiaaan, jäähdytystehoa ei voi säätää. Kylmälaite jäähdyttää sitten maksimiteholla. Lisätaskuissa tarjoavat lisäsäilytystilaa. Ota huomioon, että tässä säilytettäviä esineitä ei jäähdytetä. OHJE Kun kylmälaukku kiinnitetään autonistuimeen, ajoneuvon turvavyö voi- daan ohjata laukun salpojen läpi (katso kuva 4, sivulla 4). HUOMIO! Terveysriski! Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkei- den tai lääkkeiden vaatimuksia, joita haluat jäähdyttää AS25-O-16s.book Seite 116 Montag, 7. November 2016 11:47 11FI BordBar AS25 Käyttö

Kohta – kuva 1, sivulla 3 Nimitys1Olkavyö2 ECO-jäähdytystehosäädin (kannen alla)3 Tuuletusraot4 Kantokahva HUOMIO! Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa. HUOMAUTUS!

• Huolehtikaa siitä, että kylmälaukussa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan.

• Huolehdi siitä, ettet jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian.

• Huomioi, että kylmälaukku tarvitsee kunnon tuuletuksen, jotta sen synnyttämä lämpö pääsee poistumaan. Muutoin laitteen asianmu- kaista toimintaa ei voida taata. Erityisesti tuuletusaukkoja ei saa peit- tää.

• Kaatumisvaara! Nosta kylmälaukkua ainoastaan kahvasta eikä olka- vyöstä. OHJE

• Puhdistakaa uusi kylmälaite hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (kts. myös kap. ”Puhdistaminen ja hoito” sivulla 119).

• Kansi on salvattu, kun kahva on käännettynä taakse tai kylmälaukkua kannetaan. Voitte avata kannen vain, kun kahva on käännettynä eteen. AS25-O-16s.book Seite 117 Montag, 7. November 2016 11:47 11FI Käyttö BordBar AS25

6.1 Vinkkejä energian säästämiseen

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.

• Jos haluat paremman energiatehokkuuden ja rajoitetun jäähdytystehon kylmälaitteellesi, käytä kylmälaitteen ECO-toimintoa.

• Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.

• Älkää avatko kylmälaitetta tarpeettoman usein.

• Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.

6.2 Kylmälaukun käyttäminen

➤ Asettakaa kylmälaukku tukevalle alustalle. ➤ Liittäkää 12 V -liitäntäjohto (kuva 2 1, sivulla 3) ajoneuvon savukkeensytyttimeen tai 12 V -pistorasiaan. tai … ➤ Työntäkää 230 V -liitäntäjohto (kuva 2 2, sivulla 3) vaihtojänniteliittimeen ja liit- täkää se sitten 230 V -vaihtovirtaverkkoon.

✓ Kylmälaukku alkaa jäähdyttää sisätilaansa. ➤ Vaihtovirtaverkkoa käytettäessä: Käännä jäähdytystehosäädin (kuva 1 2, sivulla 3) haluamaasi asentoon. ➤ Irrota liitäntäpistoke, kun lopetat kylmälaukun käyttämisen.

6.3 Liittäminen savukkeensytyttimeen

OHJE Sulkekaa laukku kunnolla kääntämällä kansi jälleen kiinni. OHJE Huomatkaa, että sytytyksen täytyy mahd. olla virransyöttöä varten päällä, kun kylmälaukku liitetään ajoneuvonne savukkeensytyttimeen. AS25-O-16s.book Seite 118 Montag, 7. November 2016 11:47 11FI BordBar AS25 Puhdistaminen ja hoito

7 Puhdistaminen ja hoito

➤ Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla. ➤ Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitumaan. 8 Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,

• valitusperuste tai vikakuvaus. VAROITUS! Irrota laite verkosta aina ennen puhdistusta ja huoltoa. HUOMAUTUS! Vaurioitumisvaara!

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.

• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta. AS25-O-16s.book Seite 119 Montag, 7. November 2016 11:47 11FI Häiriöiden poistaminen BordBar AS25

9 Häiriöiden poistaminen 10 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. Häiriö Mahdollinen syy RatkaisuehdotusLaukku ei toimi (pistoke on paikallaan).Ajoneuvon 12 V -pisto-rasiassa (savukkeensy-tyttimessä) ei ole jännitettä.Useimmissa ajoneuvoissa virtalukon täytyy olla päällä, jotta savukkeensytytin saa jännitettä.Vaihtojännitepisto-rasiassa ei ole jänni-tettä.Kokeilkaa toista pistorasiaa.Laukku ei jäähdytä (pistoke on paikallaan).Sisätuuletin tai jäähdy-tyselementti on rikki.Vain valtuutettu asiakaspalveluliike voi korjata vian.Käyttö 12 V -pistorasiassa (savukkeensytytin):Sytytys on päällä ja laukku ei toimi.Vetäkää pistoke pisto-rasiasta ja suorittakaa seu-raavat tarkastukset.Savukkeensytyttimen runko on likainen. Tämän vuoksi sähköi-nen kontakti on heikko.Jos kylmälaukkunne pistoke lämpenee savukkeensytyttimessä hyvin lämpi-mäksi, joko kehys täytyy puhdistaa tai pistoketta ei ole mahd. koottu oikein.12 V -pistokkeessa oleva sulake on pala- nut. Vaihtakaa 12 V -pistokkeen sulake (5 A) (kuva 3 1, sivulla 3). Ajoneuvon sulake on palanut.Vaihtakaa ajoneuvon 12 V -pistorasian sulake (tavallisesti 15 A) (noudattakaa ajoneuvonne käyttöohjeita). AS25-O-16s.book Seite 120 Montag, 7. November 2016 11:47 11FI BordBar AS25 Tekniset tiedot

11 Tekniset tiedot BordBar AS25 Tuotenro.: 9600000459Liitäntäjännite: 12 Vg 220 – 240 Vw, 50 – 60 Hz Tehonkulutus: 47 W (12 Vg) max. 55 W (230 Vw)7,5 W (AC, ECO-tila)Jäähdytysteho: maks. 18 °C ympäristölämpötilaa kylmemmäksiLuokka: RuokakaappiEnergiatehokkuusluokka: A++Energiankulutus: 66 kWh/vuosiBruttotilavuus: 21 lHyötytilavuus: 20 lIlmastoluokka: STYmpäristön lämpötila: +16 °C – +38 °CMelupäästöt: 39 dBPaino: 4,2 kgTarkastus/sertifikaatti:
