BEDIENUNGSANLEITUNG TV 700 Testboy

TV 700 Version 1.4Testboy TV 700 Bedienungsanleitung

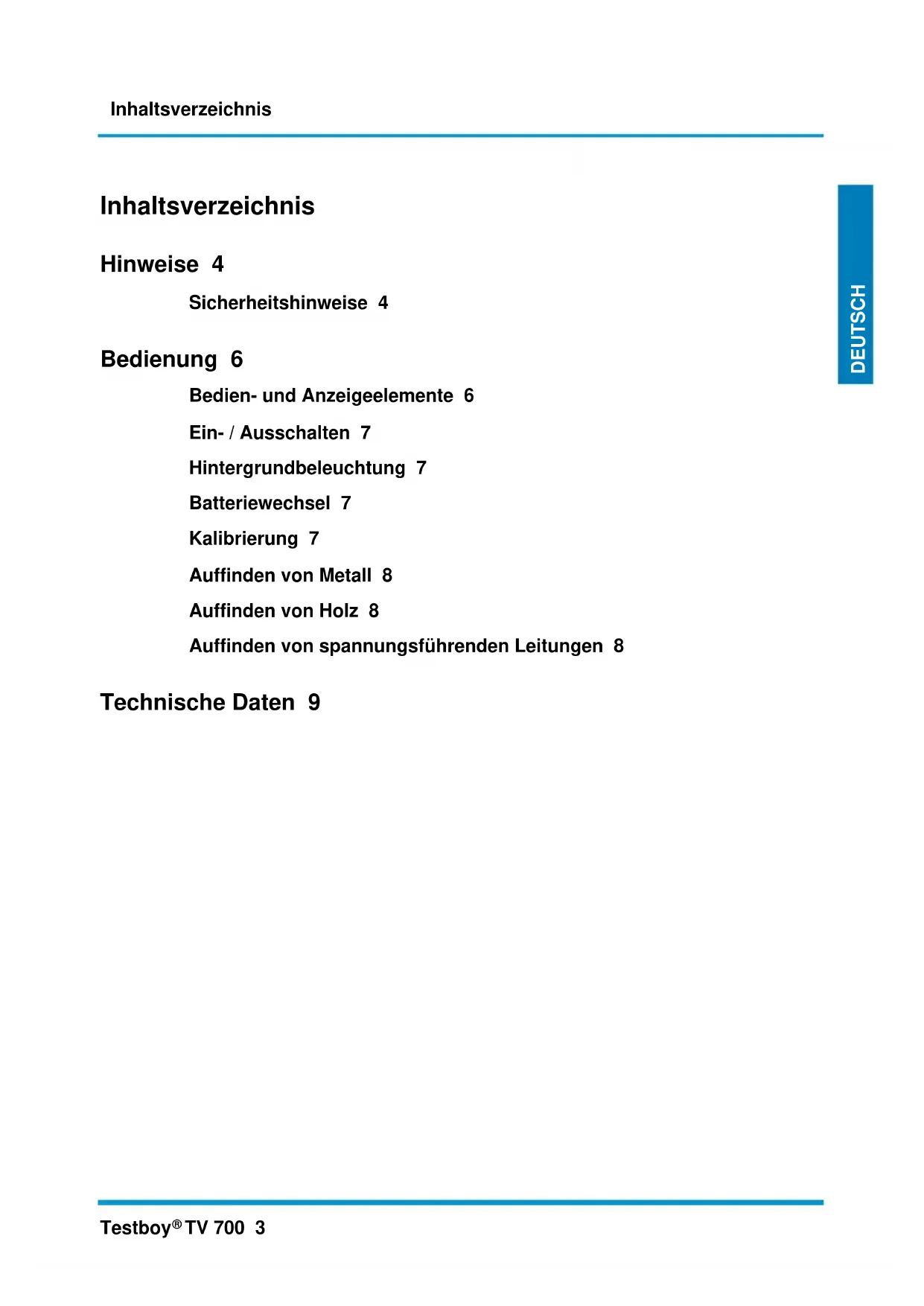

TV 700 3 ENGLISH DEUTSCH Inhaltsverzeichnis Hinweise 4 Sicherheitshinweise 4 Bedienung 6 Bedien- und Anzeigeelemente 6 Ein- / Ausschalten 7 Hintergrundbeleuchtung 7 Batteriewechsel 7 Kalibrierung 7 Auffinden von Metall 8 Auffinden von Holz 8 Auffinden von spannungsführenden Leitungen 8 Technische Daten 9Hinweise 4 Testboy

TV 700 Hinweise Sicherheitshinweise

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung“ unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern. | Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren. | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungsbedingungen. | Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2016 Testboy GmbH, Deutschland. Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!Hinweise Testboy

TV 700 5 ENGLISH DEUTSCH Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung | von Testboy nicht freigegebenen Änderungen am Produkt oder | von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!Bedienung 6 Testboy

TV 700 Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de Bedienung Vielen Dank, dass Sie sich für den Testboy

TV 700 entschieden haben. Der Scanner ist für die Ortung von Metall, Holz und unter Spannung stehenden Leitungen in Wänden, Decken und Böden bestimmt. Entwickelt für den professionellen Einsatz in Installationsbetrieben und auch beim Heimwerkbedarf kaum weg zu denken. Das Gerät ist mit einem informativen LC-Display, mit Anzeige in Zentimetern, Balkenanzeige und Fadenkreuz ausgestatet. Zusätzlich befindet sich im oberen Teil eine Ampelanzeige. Begleitet wird die Messung mit einem akustischen Signalgeber.

TV 700 kann keine hundertprozentige Sicherheit garantieren. Die Messergebnisse können durch verschiedene Einflussgrößen wie: Putzkonsistenz, Feuchtigkeit, statische Aufladung der Oberfläche, Metallpartikel im Material oder Kalibrierabweichungen beeinflusst werden. Bitte sichern Sie sich jedes Mal vor dem Bohren durch andere Informationsträger ab (Baupläne, Statiken, Stromlaufpläne, etc.).

Bedien- und Anzeigeelemente 1 LED Rot 2 LED Gelb 3 LED Grün 4 LC-Display 5 Ein/Aus-Taster 6 Taste für Holzsuche 7 Taste für Metall-/Spannungsführende Leitungen 8 Gleitpad 9 Sensorfläche 10 Typenschild 11 Gleitpad 12 Batteriefach a. Anzeige für magnetisches oder nicht magnetisches Material b. Messbereiche: Holz / Spannung / Metall c. Batteriestandanzeige d. Tiefenanzeige in cm e. Anzeigefläche mit Hintergrundbeleuchtung f. Fadenkreuz g. BalkenanzeigeBedienung Testboy

TV 700 7 ENGLISH DEUTSCH Ein- / Ausschalten Zum Ein- / Ausschalten des Gerätes drücken Sie Taste 5. Nach dem Einschalten ist automatisch die Metallsuche aktiviert. Das TV 700 schaltet nach ca. 5 Minuten selbstständig aus, um Batteriekapazität zu sparen. Hintergrundbeleuchtung Die Displayhintergrundbeleuchtung ist dauerhaft gegeben. Batteriewechsel Zum Wechsel der Batterie ist das Batteriefach (12) zu öffnen. Achten Sie beim Einsetzen der neuen Batterie auf die richtige Polarität. Verschliessen Sie das Batteriefach wieder. Ersetzen Sie die Batterie, wenn im Display das Batteriesymbol ohne Segmente angezeigt wird oder sich das Gerät gleich nach dem Einschalten ausgeht.

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Kalibrierung Halten Sie das TV 700 in die Luft, entfernt von allen Gegenständen die detektiert werden könnten. Durch kurze Betätigung des Einschalttasters wird das Gerät aktiviert. Bitte tragen Sie an der bedienenden Hand keine Ringe und legen Sie ggf. Armbanduhr ab, da metalische Gegenstände das Suchergebnis beeinflussen können.

Vor jeder Benutzung muss das Gerät auf Beschädigungen oder Verschmutzungen untersucht werden.

Selbstkalibrierung Die Selbstkalibrierung erfolgt direkt nach Einschalten des Gerätes oder Umschalten der Messfunktion. Dies wird durch einen Quittierungston und Aufleuchten der grünen LED bestätigt. Für die maximale Empfindlichkeit wird empfohlen, das Gerät beim Einschalten fernab von metallischen und magnetischen Störgrößen in die Luft zuhalten. Nachkalibrierung Dazu drücken Sie die Taste [6] oder [7] (im eingeschalteten Zustand) für 3 Sekunden, je nach ausgewählten Bereich. Die Nachkalibrierung wird immer dann empfohlen, wenn das Gerät überempfindlich reagiert. Dies sollte am Besten an einer freien Stelle der Wand erfolgen, fernab von metallischen und magnetischen Störgrößen. Für die Eingrenzung, muss die Nachkalibrierung mehrmals in unmittelbarer Nähe des Messobjektes durch mehrmaliges Überfahren erfolgen.Bedienung 8 Testboy

TV 700 Auffinden von Metall Nach der Aktivierung ertönt ein Bestätigungssignal und die grüne LED leuchtet. Das Gerät befindet sich standardmäßig in Metallsuchmodus. Nun kann das Gerät, wo die Bearbeitung (Bohrung) der Wand erfolgen soll, horizontal oder vertikal, durch langsames hin und her Bewegen geführt werden. Nähert sich das Gerät einem Metallobjekt, so steigt die Höhe der Balkenanzeige. Gleichzeitig wechselt die Ampelanzeige mit wachsender Annäherung von grün nach gelb, dann auf rot und es ertönt ein akustisches Signal. Befinden sich metallische Gegenstände in Reichweite des Sensors, so wird auch die Entfernung zum Objekt angezeigt. Bei der kürzesten Entfernung kann eine Markierung an die Wand gesetzt werden. Nun wiederholt man den Vorgang in entgegengesetzter Richtung, und setzt wieder eine Markierung bei kleinster Entfernung. Die Breite variiert je nach Tiefe und Masse des Objektes. Beim Erscheinen des Fadenkreuzes befindet sich das Objekt genau unter dem Sensor. Bei ferromagnetischen Materialien erscheint im Display ein Hufeisen Zeichen. Bei Buntmetallen ist das Hufeisen durchgestrichen. Das Gerät nimmt zur Bestimmung der Mitte des zu suchenden Gegenstands als Referenz eine Eisenstange d=18 mm. Nähert sich das Gerät einer spannungsführenden Leitung, fängt die rote LED an zu blinken und es ertönt ein alternierender Warnton. Auffinden von Holz Nach der Aktivierung ertönt ein Bestätigungssignal und die grüne LED leuchtet. Das Gerät befindet sich standardmäßig im Metallsuchmodus, durch Betätigung der Taste für Holz schaltet sich das Gerät in Holzsuchmodus. Nun setzen Sie das TV 700 auf einen Bereich der Wand, in dem wissentlich keine Holzteile vorhanden sind. Danach das Gerät im zur Bearbeitung (Bohrung) vorgesehenen Bereich mit horizontalen oder vertikalen Bewegungen langsam hin und her bewegen. Nähert sich das Gerät einem Holzobjekt, steigt die Höhe der Balkenanzeige. Gleichzeitig wechselt die Ampelanzeige mit wachsender Annäherung von grün nach gelb, dann auf rot und es ertönt ein akustisches Signal. Befinden sich Holzgegenstände in Reichweite des Sensors, so wird auch die Entfernung zum Objekt angezeigt. Bei der kürzesten Entfernung kann eine Markierung an die Wand gesetzt werden. Nun wiederholt man den Vorgang in entgegengesetzter Richtung und setzt wieder eine Markierung bei der kleinsten Entfernung. Die Breite variiert je nach Tiefe und Masse des Objektes. Beim Erscheinen des Fadenkreuzes befindet sich das Objekt genau unter dem Sensor.

Die Holzkonstruktionen können nicht unter keramischen Oberflächen (Fliesen), Teppichböden (mit gepolsterter Rückseite), Tapeten mit Metallfasern oder Metallfolie, sowie in feuchten Wänden aufgefunden werden. Auffinden von spannungsführenden Leitungen Nach der Aktivierung ertönt ein Bestätigungssignal und die grüne LED leuchtet. Das Gerät befindet sich standardmäßig im Metallsuchmodus, durch Betätigung der Taste für Metall schaltet sich das Gerät in Spannungssuchmodus.

Es können keine abgeschirmten Leitungen mit Wechselspannung 110-230 V AC 50-60 Hz geortet werden.Technische Daten Testboy

Statische Aufladung an den Wänden oder parallel zu spannungsführenden Leitungen verlaufenden Wasserrohren, können dazu führen, dass Ihnen die Leitungen unpräzise, über eine große Fläche, angezeigt werden. Um die Anzeige zu verbessern, legen Sie Ihre freie Hand neben dem Messwerkzeug flach auf die Wand, um die statische Elektrizität abzubauen.

Nun setzen Sie das TV 700 an einen Bereich, in dem sich keine spannungsführenden Leitungen befinden und bewegen Sie es mit horizontalen oder vertikalen Bewegungen langsam hin und her. Nähert sich der TV 700 einer spannungsführenden Leitung unter einer metallfreien Oberfläche, steigt die Höhe der Balkenanzeige und gleichzeitig wechselt die Ampelanzeige mit wachsender Annäherung von grün nach gelb, dann auf rot blinkend und es ertönt ein alternierender Warnton. Bei der kürzesten Entfernung kann eine Markierung an die Wand gesetzt werden. Nun wiederholt man den Vorgang jetzt in entgegengesetzter Richtung und setzt wieder eine Markierung bei der kürzester Entfernung. Die Breite variiert je nach Tiefe und Masse des Objektes. Beim Erscheinen des Fadenkreuzes befindet sich das Objekt genau unter dem Sensor. Technische Daten Anzeige hintergrundbeleuchtetes LC-Display Maximale Scantiefe eisenhaltige Metalle 80 mm Maximale Scantiefe nichteisenhaltige Metalle 60 mm Maximale Scantiefe spannungsführende Leitungen 50 mm Maximale Scantiefe Holz 20 mm Auto Power off Nach ca. 5 Min. Betriebstemperatur -10 bis +50 °C -10 bis +50 °C Lagertemperatur -20 bis +70 °C -10 bis +50 °C Spannungsversorgung 1 x 9 Volt 6LR61 / 6F22 Batteriezustandsanzeige Batteriesymbol im Display Abmessungen 68 x 146 x 27 mm (B x H x T) Gewicht 172 g inkl. Batterie Zubehör Bedienungsanleitung, BereitschaftstascheTable of Contents 10 Testboy
