BEDIENUNGSANLEITUNG DampMaster Compact Plus Laserliner

DE	02
EN	18
NL	34
DA	50
FR	66
ES	82
IT
PL
FI
PT
SV
NO
TR
RU
UK
CS
ET
RO
BG
EL
HR

！

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugegeben.

Bestimmungsgemäß Verwendung

Das vorliegendende Materialfeuchtemessgerät ermittelt und bestimmt den Materialfeuchtegehalt von Holz und Baustoffen nach dem Widersamssverfahren. Der angezeigte Wert ist die Materialfeuchte in % und bezieht sich auf die Trockenmasse. Beispiel: 100% Materialfeuchte bei 1 kg nassem Holz = 500g Wasser.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, bzw. erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Die Messspitzearficht unter Fremdspannungbetriebenwerden.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw.nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung elektronischer Geräte ist gegeben.
• Bei einem Einsatz in der Höhe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Sicherheitshinweise

Umgang mit RF Funkstrahlung

• Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
• Das Messgerät ist mit einer Funkschnittstelle ausgestattet. Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
• Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlageotyp DampMaster Compact Plus den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitäserklärung ist unter der folgenden Internetadresse verfügbar: https://www.laserliner.com/info?an=damacopl

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lager Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

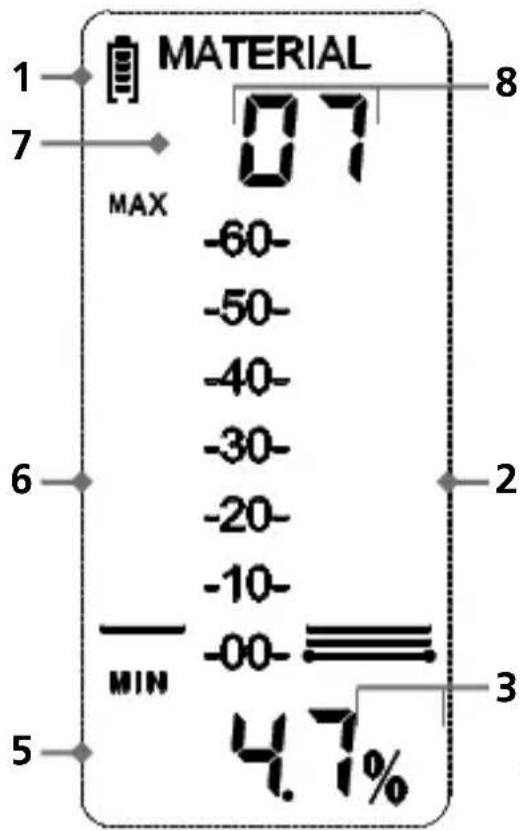

1 Batterieladung
2 Messwertskala; Bargraph-Anzeige des Messwertes
3 Einstellbare Einheit für die Temperatur
4 Nass-Trocken-Indikator
5 Numerische Messwertanzeige in %
6 Bargraph-Anzeige der gemessenen MIN/MAX-Werte
7 Holzgruppen (A, B, C)
8 Baustoffe (01, 02, 03, 04, 05, 06, 07, 08)
9 Holzgruppen/Baustoffeändern
0 MIN/MAX-Werte Löschen

9+10 Menu

11 Gerä ein-/ausschalten
Modi-Umschaltung: Holz, Baustoffe, Index-Modus, Test-Modus

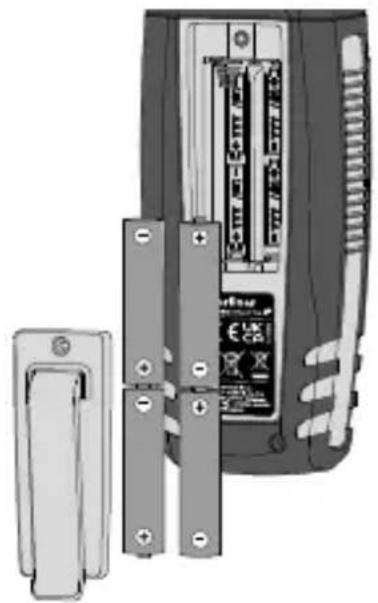

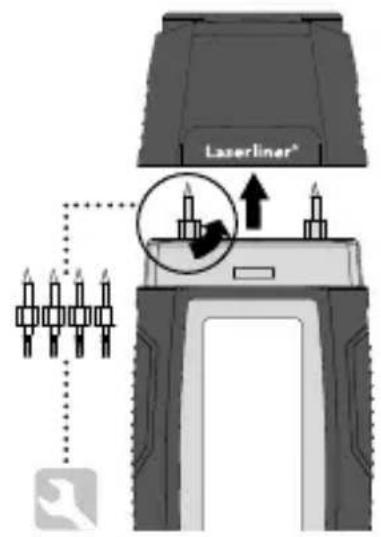

1 Batterien einlagen

Das Batteriefach öffnen und Batterien gemäß den Installationssymbolenein-legen. Dabei auf korrekte Polarität achten.

2

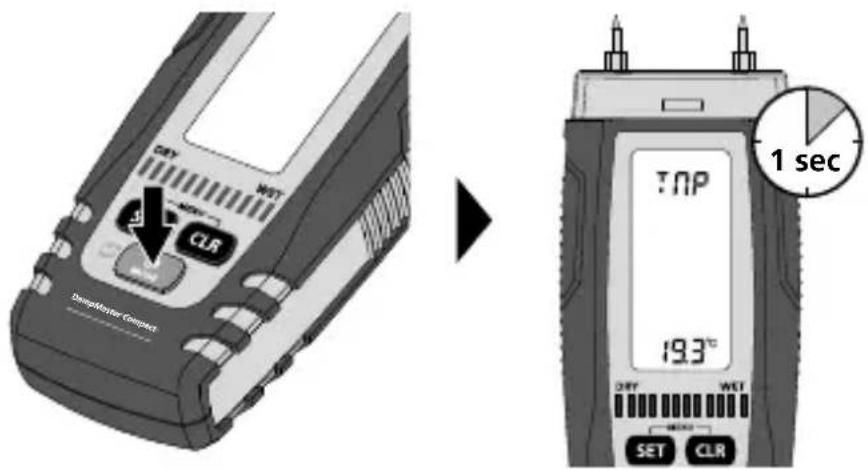

3a ON OFF

Nach dem Einsatz des Gerätes wird im Display für 1 Sekunde die Umgebungs-temperatur angezeigt.

Auto-Abschaltung nach 3 Minuten.

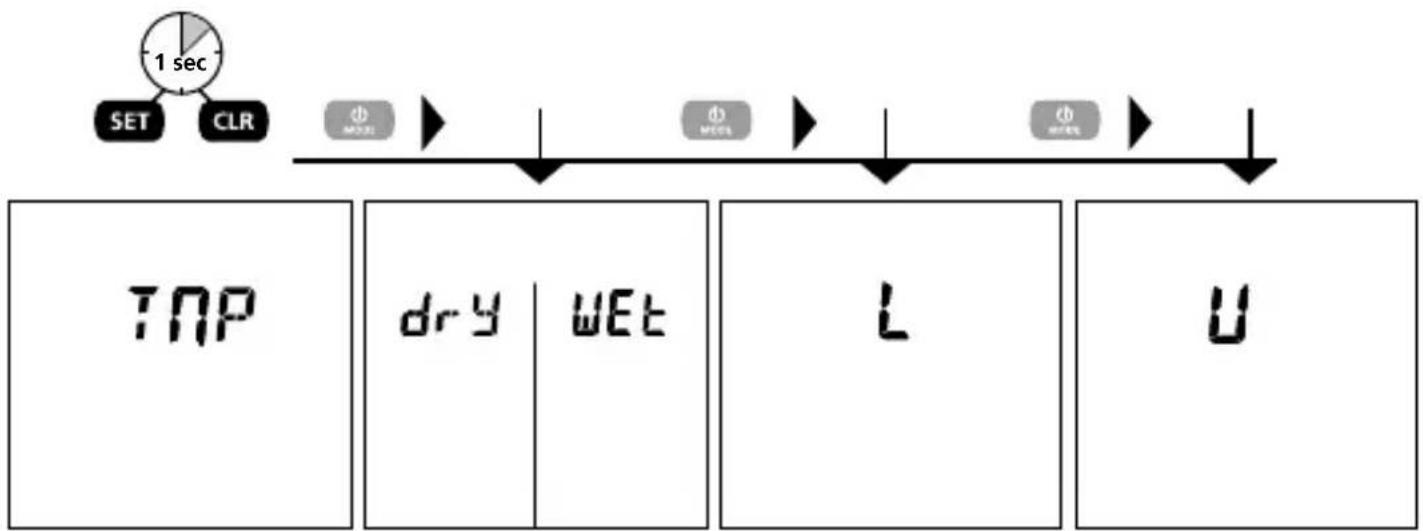

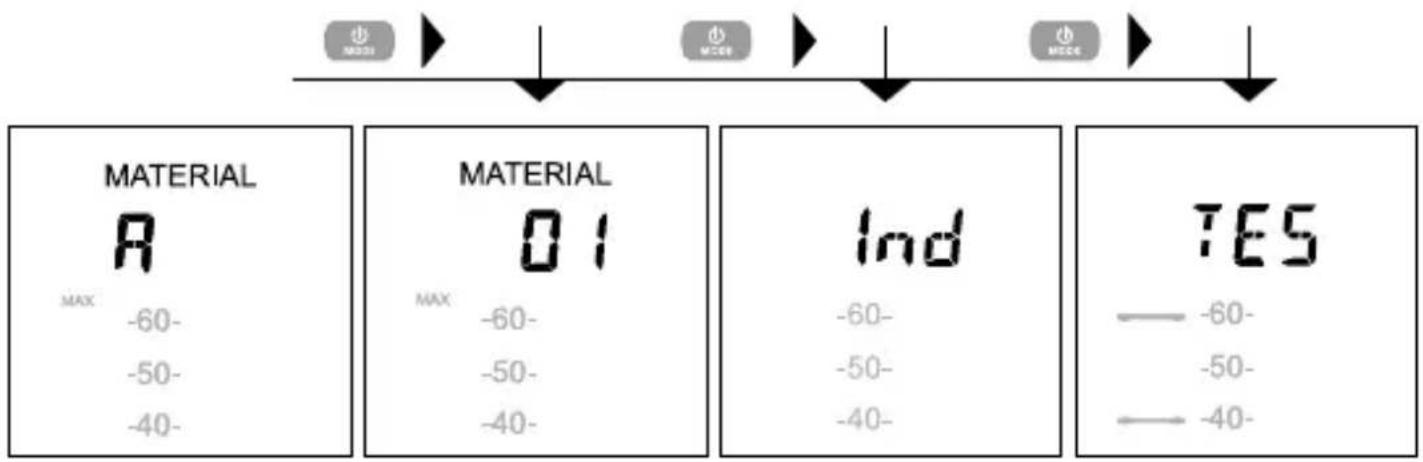

4 Modi

Holzgruppen: A, B, C Baustoffe: 01 ... 08 Index-Modus Test-Modus

Manuelle Temperatur Kompensation
Programmierbarer Nass/Trocken-Indikator
Displaybeleuchtung Umstellung ^ C / ^

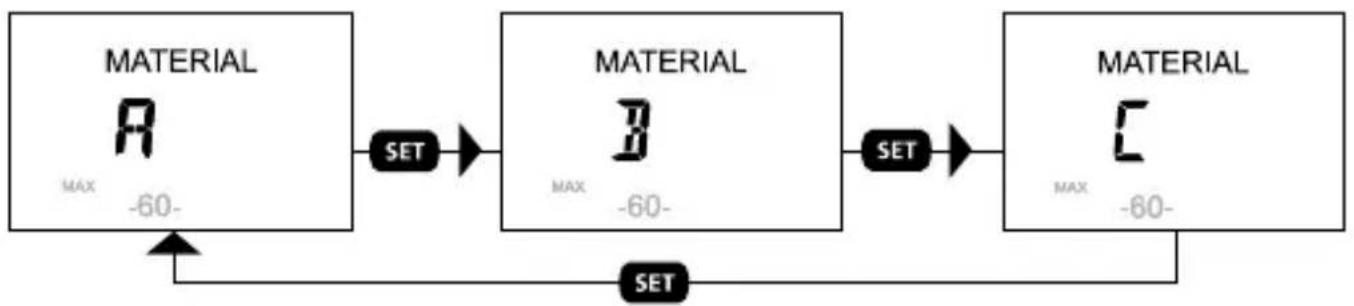

Holzgruppe auswahlen (A, B, C)

Welche Holzsorten unter A, B und C eingruppiert sind, entnahme Sieitte der Tabelle unter Punkt 10.

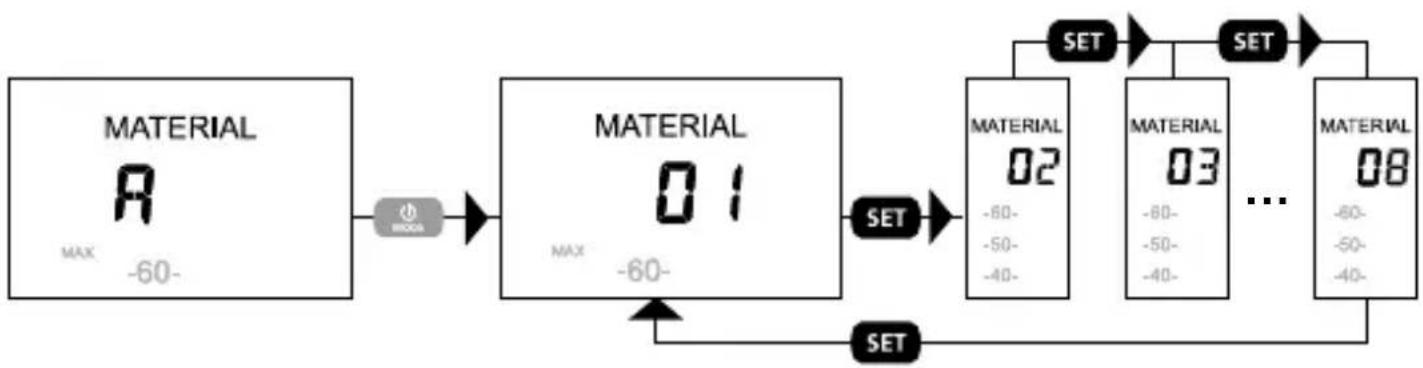

6 Baustoffe auswahlen (01, 02, 03, 04, 05, 06, 07, 08)

Welche Baustoffsorten unter 01 bis 08 eingruppiert sind, entnahme Sieitte der Tabelle unter Punkt 11.

Materialfeuchte messen

Vergewissern Sie sich, dass an der zu messenden Stelle keine Versorgungsleitungen (elektrische Leitungen, Wasserrohre...) verlaufen oder sich ein metallischer Untergrund befindet. Die Messelektroden so welt wie möglich ins Messgut stecken, allerdings niemals gewaltsam in das Messgut einschlagen, da das Gerät dadurch beschädigt werden kann. Entfernen Sie das Messgerät immer mit Links-Rechts-Bewegungen. Um Messfehler zu minimieren, führen Sie vergleichende Messungen an mehreren Stellen durch. Verletzungsgefahr durch die spitzen Messelektroden. Montieren Sie bei Nichtgebrauch und Transport stets die Schutzkappe.

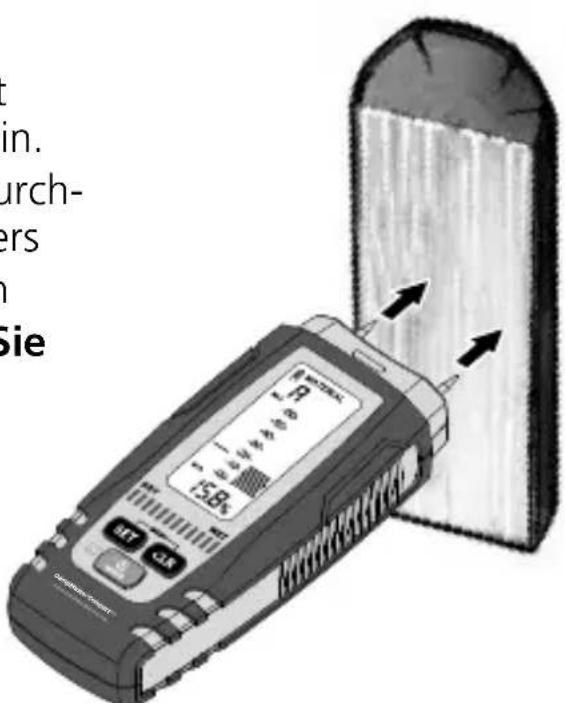

Holz

Die zu messende Stelle sollte unbehandelt und frei von Åsten, Schmutz oder Harz sein. Es sollen den keine Messung an Stirnseiten durchgeführrt werden, da das Holz hier besondersschnell trocknet und somit zu verfüllschten Messergebnissen führen wurde. Führten Sie mehrere Vergleichsmessungen durch.

Warten Sie bis das %-Symbol aufhört zu blinken und konstant leuchtet. Erst dann sind die Messwerte stabil.

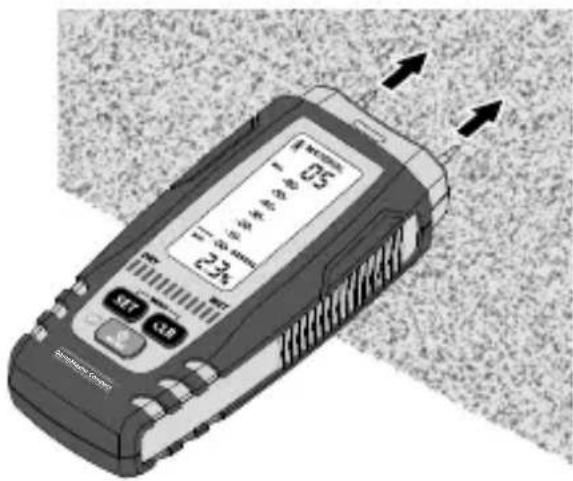

9 Mineralische Baustoffe

Es ist zu beachten, dass bei Wänden (Flächen) mit entsprechlicher Materialanordnung, oder aber auch die entsprechliche Zusammensetzung der Baustoffe, die Messergebnisse verfüllschen können. Führren Sie mehrere Vergleichsmessungen durch. Warten Sie bis das %-Symbol aufhört zu blinken und konstant leuchtet. Erst dann sind die Messwerte stabil.

Materialkennlinien

Die im Messgerät auswählbaren Materialkennlinien, sind in den nachfolgenden Tabellen aufgeführrt. Die unterschiedlichen Holzsorten sind in die Gruppen A – C gegliedert.itte stellen Sie das Messgerät auf die entsprechende Gruppe ein, in der sich das zu messende Holz befindet (vgl. Schritt 5). Bei Messungen in Baustoffen ist ebenfalls der entsprechende Baustoff einzustellen (vgl. Schritt 6). Die Baustoffe sind von 01 bis 08 gegliedert.

10 Holztabellen

Holzgruppe A
Abachi	Eiche, Weiß-, amerik.	Niové
Abura	Esche, amerik.	Okoumé
Afzelia	Esche, japanisch	Palisander, ostind.
Albizia falcata	Esche, Pau Amerela	Palisander, Rio-
Birnbaum	Esche, -Weiss	Pekannussbaum
Black afara, Framire	Eucalyptus viminalis	Schwarzweide, amerik.
Brasilkiefer	Hickory	Spottnuss-Hickory
Buche, amerikan.	Hickory Silberpappel	Teak
Buche, europ.	Ilomba	Weide
Buche, -Rot (Splintholz)	Ipe	Zeder, allg.
Canarium oleosum	Iroko	Zeder, Gelb-, Alaska-
Canarium, (PG)	Linde, amerik.	Zypresse, mexikan.
Ebenholz, afrikanisch	Linde, europ.
Eiche, Rot-	Niangon

Holzgruppe B

Agba	Emien	Lärche, europ.
Ahorn, Berg-, Weiß-	Erle, -Gemeine	Limba
Ahorn, Rot-	Esche, -Gemeine	Makoré
Ahorn, Schwarz	Eucalyptus largiflorens	Pappel, alle
Amarant	Fichte, europ.	Pappel, Weiß-
Andiroba	Flindersia schottiana	Pflaumenbaum, Zwetschgen-
Aspe	Fréne	Roterle
Balsabaum	Gelbkiefer	Rotes Sandelholz
Basralocus / Angelique	Izombé	Schwarzerle
Baumheide	Jacareuba	Seekiefer
Birke, allg.	Jarrah	Tanne, Douglas-
Birke, Gelb-	Karri	Tola - Branca
Birke, Weiß-, europ.	Kastanie, Australische	Ulme, Rüster-
Blauholz	Kastanie, Edel-	Walnuss, europ.
Bloodwood, Rot	Kastanie, Ross-	Weihrauchzeder
Buche, Hain-	Khaya Mahagonie	Zeder, Bleistift-
Campêche	Kiefer, allg.	Zeder, Rot-
Canarium (SB)	Kiefer, Gemeine	Zirbelkiefer
Ceiba	Kiefer, Ponderosa	Zypresse, Echt-
Douka	Kirschbaum, europ.	Zypresse, -Patagonische
Eiche, europ.	Kosipo

Holzgruppe C

Afrormosia	Kokrodua	Niové Bidinkala
Hevea	Kork	Phenolharz-Spanplatten
Imbuia	Melamin-Spanplatten	Tola - Echt, Rot

11 Baustoffabelle

Integrierte Baustoffsorten / Messbereich

01 Anhydrit-Estrich (AE, AFE) / 0 ... 29,5%

02 Beton C12/15 / 0,7 ... 3,3%

03 Beton C20/25 / 1,1 ... 3,9%

04 Beton C30/37 / 1,4 ... 3,7%

05 Gipsputz / 0,1 ... 38,2%

06 Kalksandstein, Rohdichte 1,9 / 0,5 ... 18,7%

07 Porenbeton (Hebel) / 2,0 ... 171,2%

08 Zementestrich ohne Zusatz / 1,0 ... 4,5%

12 Dry/Wet Indikator

Zusätzlich zum Messwert wird eine Feuchtebewertung durch den Nass/Trocken-Indikator angezeigt.

Der Indikator ist auf die im Messgerät gespeicherten

Materialkennlinien (A, B, C; 01, 02, 03, 04, 05, 06, 07, 08) abgestimmt. These Auswertung unterteilt sich in 12 Stufen und erleichtert die Beurteilung des gemessenen Materiales. Die Anzeige ist als Richtwert zu sehen und ist keine endgültige Bewertung.

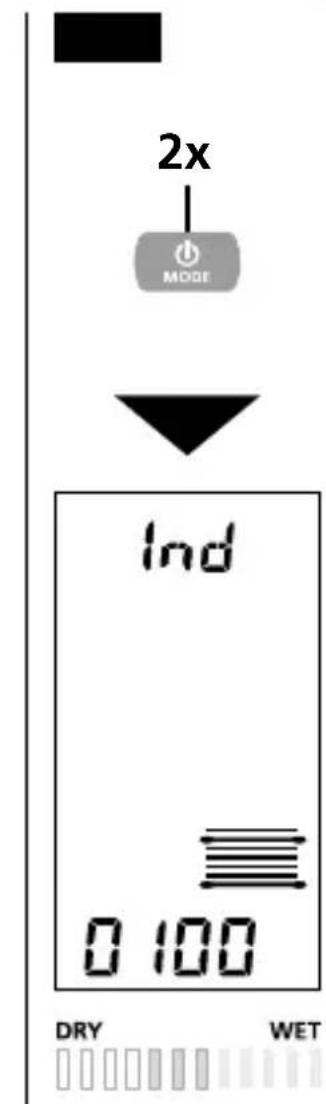

13 Index-Modus

Der Index-Modus dient zum schellen aufspūren von Feuchtigkeit durch Vergleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender Materialfeuchte steigt. Die Messungen, die im Index-Modus vorgenommen werden, sind materialunabhängig bzw. für Materialien, für die keine Kennlinien hinterlegt sind. Bei stark abweichenden Werten innerhalb der Vergleichsmessungen, ist ein Feuchtigkeitsverlauf im Material schnell zu lokalisieren. Zusätzlich, zu den im Messgerät integrierten Kennlinien, konnen mit Hilfe des Index-Modus weitere Baustoffe (09 - 31) gemessen werden (siehe Umrechnungstabellen Index-Modus). Als Basis dient der angezeigte Wert (0 bis 1000).

Aktivieren Sie den Index-Modus Ihres Messgerätes (Schritt 13b). Um den Feuchtegrad einer Baustoffsorte zu bestimmten, ermitteln Sie zuerst, unter welcher Materialnummer sich der zu messende Baustoff befindet. Danach wird der gemessene Wert auf der angezeigeten Skala des Messgerätes im Index-Modus abgelesen. Ermitteln Sie dann den Wert der entsprechenden Materialnummer in der Tabelle. Sollte dieser Wert dunkelgrau hinterlegt sein, ist diesen Material als „nass", Werte ohne farbige Hinterlegung als „trocken" einzustufen.

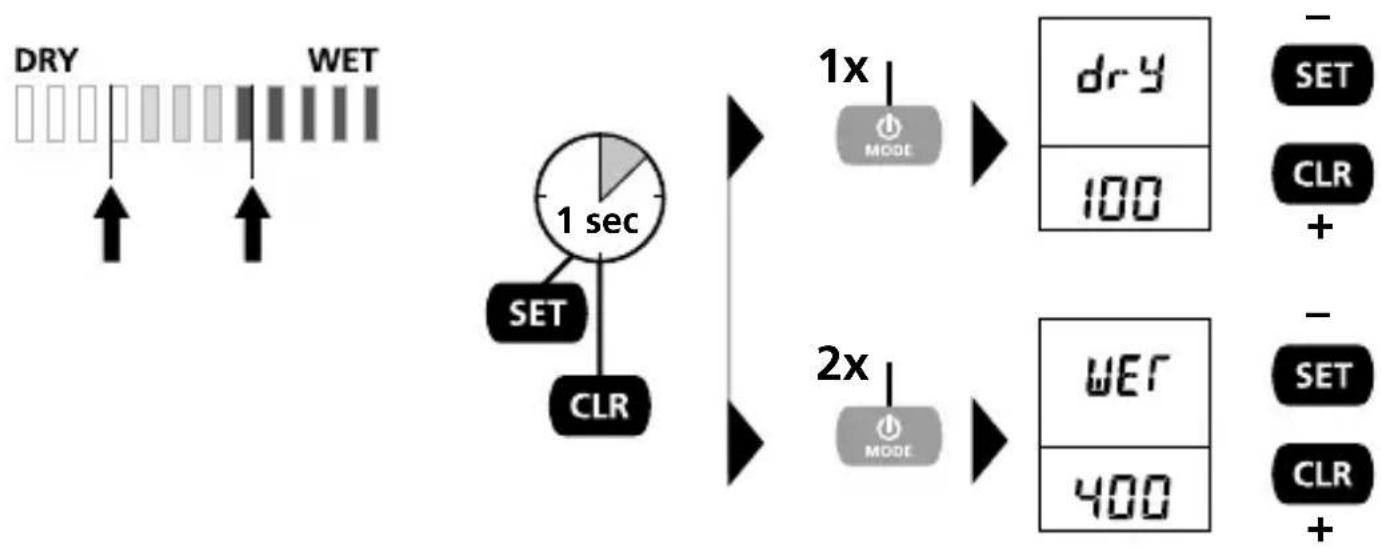

14 Programmierbarer Dry/Wet-Indikator im Index-Modus

Der Dry/Wet-Indikator kann zu den bereits vordefinierten Werten speziell für den Index-Modus programmiert werden. Somit kann der Schwellenwert für „Dry" und „Wet" neu gesetzt werden (siehe Pfeile).

15 Umrechnungstabellen Index-Modus

Baustoffe Index-Modus
09Zementestrich mit Bitumenzusatz	17 Steinholz, Xylolite	25 Kalkstein
	18 Polysteren, Styropor	26 MDF
10Zementestrich mit Kunststoffzusatz	19Weicherfaserplatte, Bitumen	27 Holz-Leimbau, Fichte, Picea abies Karst.
11 ARDURAPID Zementestrich	20Zementgebundene Spanplatte	28Hackschnitzel, Weichholz mit Stechfühler
12 Elastizell-Estrich	21 Backstein, Ziegel	29 Heu, Flachs
13 Gipsestrich	22 Gasbeton, Ytong PPW4, Rohdichte 0,55	30 Stroh, Getreide
14 Holzzementestrich		31 Permoxxboard
15 Kalkmörtel	23 Asbestzementplatten
16 Zementmörtel ZM 1:3	24 Gips

Fortsetzung siehe{nachsteSeite

Umrechnungstabelle Materialfeuchte

alle Werte in % Materialfeuchte

Umrechnungstabelle Materialfeuchte

OL = Außerhalb des Messbereichs

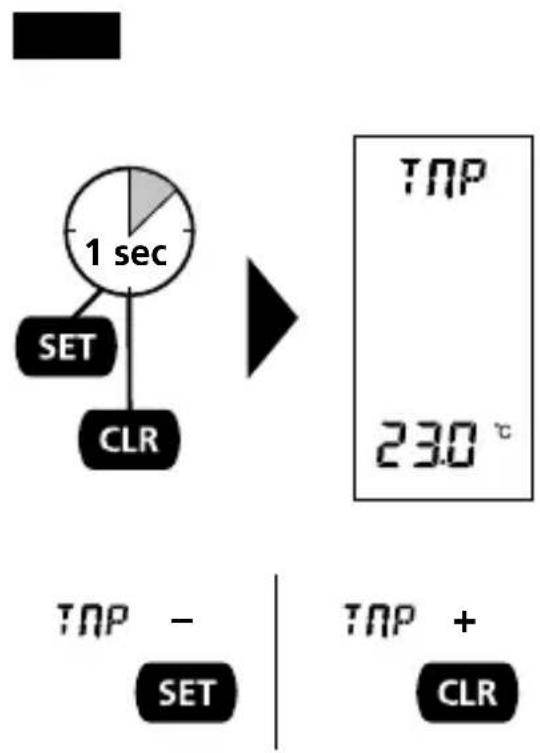

16 Holzfeuchte-Temperatur-Kompensation

Die relative Materialfeuchte von Holz ist abhängig von der Temperatur. Das Geräkt kompensiert automatisch unterschiedliche Holztemperaturen, indem es die Umgebungstemperatur misst und zur internen Berechnung nutzt.

Das Messgerät bietet allerdings auch die Mänglichkeit, die Temperatur manuell einzustellen (vgl. Schritt 16b), um die Messgenauigkeit zu erhöhen. Diese Wert wird nicht gespeichert und muss bei jedem Einschalten des Gerätes neu eingestellt werden.

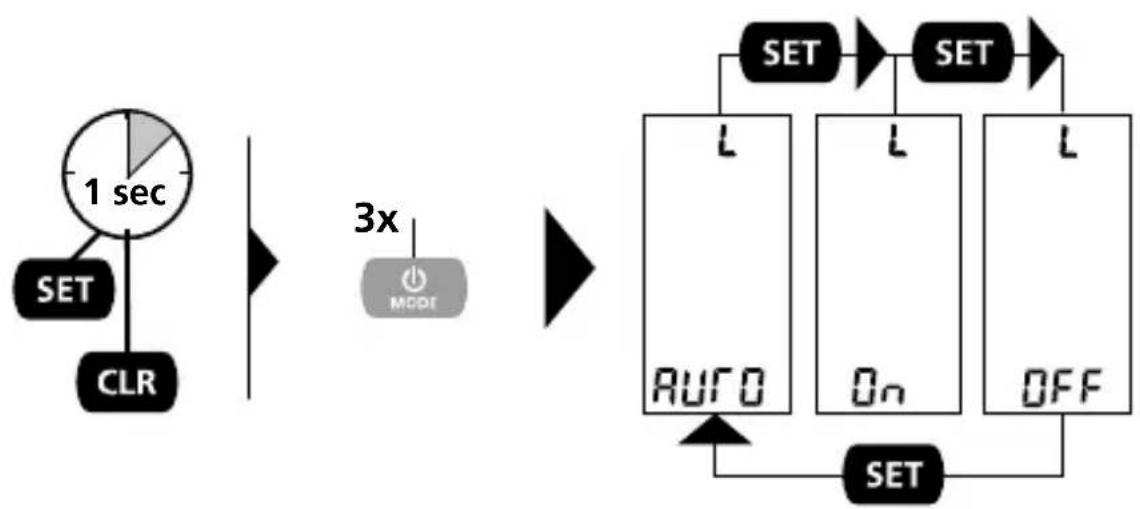

17 LCD-Backlight

Für die LED-Beleuchtung konnen 3 entsprechliche Einstellungen vorgenommen werden:

AUTO: Displaybeleuchtung schaltet sich bei Inaktivität aus bzw. bei Messvorgängen automatisch wieder ein.

ON: Displaybeleuchtung permant eingeschaltet

OFF: Displaybeleuchtung permant ausgeschaltet

These Einstellung wird dauerhaft gespeichert.

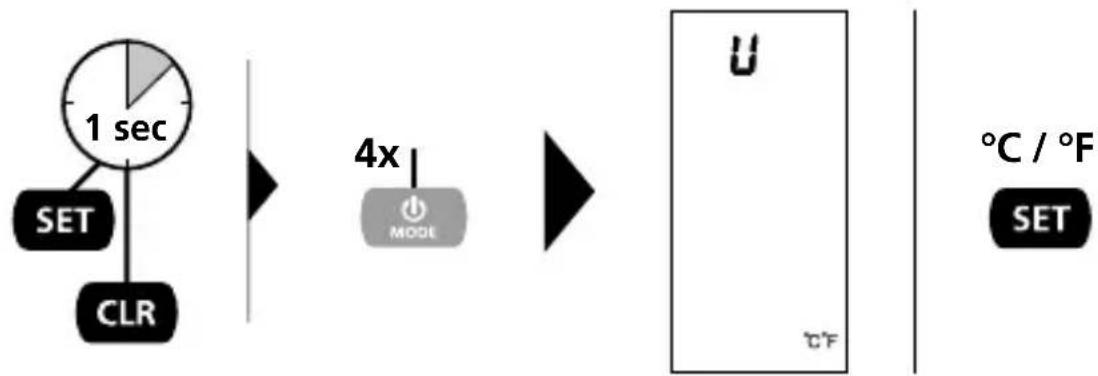

18 Einstellen der Temperatureinheit

Die Einheit für die Umgebungstemperatur und die Materialkompensation ist jeweils in ^ C oder in ^ F einstellbar. Diese Einstellung wird dauerhaft gespeichert.

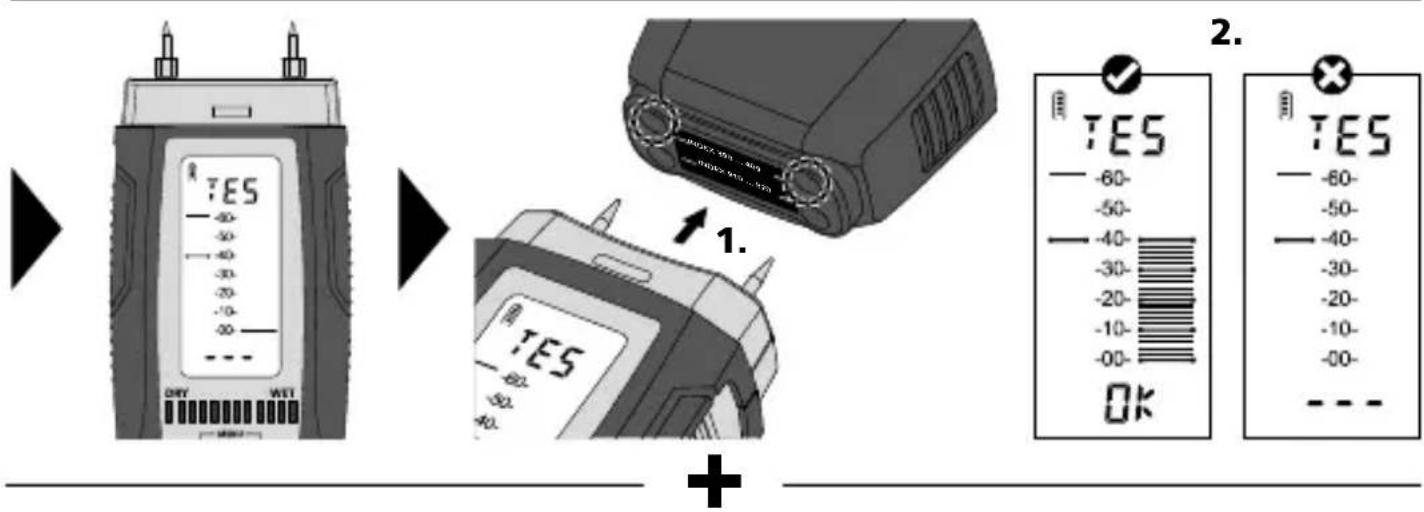

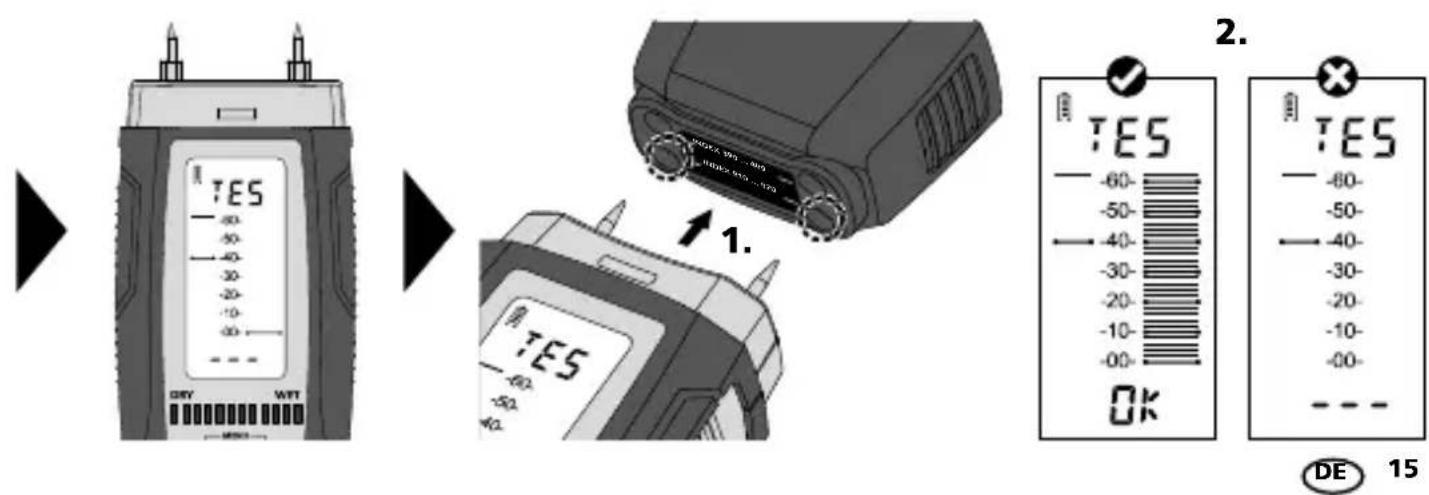

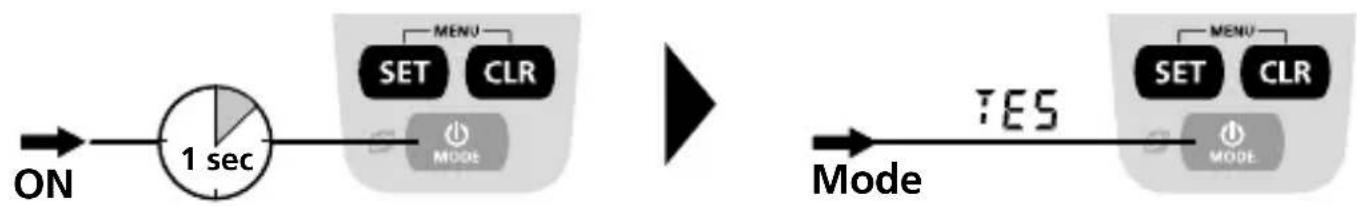

19 Selftest-Funktion

Datumübertragung

Das Gerät verfügbar über eine Digital Connection, welche die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Digital Connection finds Sie unter https://packd.li/ble/v2

Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4 kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein Übertragungsprotokoll für Wireless Personal Area Networks (WPAN). Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hangt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

Applikation (App)

Zur Nutzung der Digital Connection wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterlagen:

Achten Sie darauf, dass die Funkschnittstelle des mobilen Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Digital Connection kann eine Verbindung zwischen einem mobilem Endgerät und dem Messerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wahren Sie das passende Messerät aus.

Beim{nachsten Start kann diese Messgerät automatisch verbunden werden.

！

Die Funktion und die Betriebssicherheit ist nur dann gewährl eistet, wenn das Messgerät im Rahmen der angegebenen klimatischen Bedingungen betrieben und nur für die Zwecke eingesetzt wird, für die es konstruiert wurde. Die Beurteilung der Messergebnisse und die daraus resultierenden Maßnahmen liegen in der Verantwortung des Anwenders, je nach der jeweiligen Arbeitsaufgabe.

Technische Daten	Technische Änderungen vorbehalten. 23W17
Messgroße	Materialfeuchte (resistiv), Umgebungstemperatur
Modus	Holz (3 Gruppen), Baustoffe (8 Materialien), Index, Test
Genauigkeit (absolut)	Holz: ± 1% (5% ... 30%), ± 2% (<5% und >30%) Baustoffe: ± 0,15%
Automatische Abschaltung nach 3 Minuten
Arbeitsbedingungen	0°C ... 40°C, Luftfeuchtigkeit max. 85% rH, nicht kondensierend, Arbeitsstöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -10°C ... 60°C, Luftfeuchtigkeit max. 85% rH
BetriebsdatenFunkmodul	Schnittstelle IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS
Stromversorgung 4 x 1,5V LRO3 (AAA)
Abmessungen (B x H x T) 58 mm x 155 mm x 38 mm
Gewicht 186 g (inkl. Batterien)

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen.

Weitere Sicherheits- und Zusammenweis unter:

https://www.laserliner.com/info?an=damacopl
