CS10MD2 - Detektor VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Metalldetektor
Marke	Velleman
Modell	CS10MD2
Abmessungen	430 x 82 x 51 mm
Gewicht	350 g
Stromversorgung	1 Alkali-Batterie 9 V (nicht enthalten)
Batterietyp	6LR61C
Leiser Betrieb	Ja, mit Kopfhörer
Batterieschwach-Anzeige	Ja, Dauerton und LEDs aus
Empfindlichkeit	≥ 5 cm für eine 50-Cent-Münze
Betriebsfrequenz	50 kHz ± 10% (Sinuswelle)
Kopfhöreranschluss	3.5 mm
Betriebsstrom	< 50 mA
Betriebsspannung	7,2 V bis 9 V
Betriebstemperatur	0 °C bis +40 °C
Empfindlichkeitseinstellung	Ja, über internen Potentiometer
Reset-Taste	Ja
Grüne LED	Zeigt Betriebsbereitschaft an
Rote LED	Zeigt Alarm (Metalldetektion) an
Audio-Diskriminierung	Leiser Piepton für kleines Objekt, lauter Piepton für großes Objekt
Pflege und Reinigung	Regelmäßig mit einem weichen Tuch reinigen, ohne Chemikalien. Batterie entfernen, wenn längere Zeit nicht benutzt.
Sicherheit	Außerhalb der Reichweite von Kindern aufbewahren. Nicht Feuchtigkeit aussetzen. Keine vom Benutzer reparierbaren Teile.
Ersatzteile und Reparaturfähigkeit	Keine vom Benutzer reparierbaren Teile. Teile beim Händler bestellen.
Garantie	24 Monate für Verbraucher (EU), Bedingungen in der Anleitung

Häufig gestellte Fragen - CS10MD2 VELLEMAN

Wie schalte ich den Metalldetektor CS10MD2 ein?

Um das Gerät einzuschalten, stellen Sie den Schalter auf die Position 'on' (Ein). Warten Sie, bis die grüne LED leuchtet, was anzeigt, dass das Gerät betriebsbereit ist.

Wie stelle ich die Empfindlichkeit des Detektors ein?

Verwenden Sie einen kleinen Schraubendreher, um das Potentiometer in der Kerbe 'SENS ADJ' zu drehen. Drehen Sie im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Stellen Sie ein, bis der Alarm ertönt, und verringern Sie dann leicht.

Was bedeuten die grüne und rote LED?

Die grüne LED leuchtet, wenn das Gerät bereit ist. Die rote LED leuchtet gleichzeitig mit einem Piepton, wenn ein Metallobjekt erkannt wird.

Wie wechsle ich die Batterie des Detektors?

Öffnen Sie das Batteriefach mit einem Schraubendreher. Legen Sie eine 9-V-Alkali-Batterie unter Beachtung der Polarität ein. Schließen Sie das Fach.

Kann der Detektor Gold erkennen?

Ja, der Detektor kann jedes Metall erkennen, einschließlich Gold, sofern es ausreichend massiv ist. Die Empfindlichkeit beträgt mindestens 5 cm für eine 50-Cent-Münze.

Wie groß ist die maximale Erkennungstiefe?

Die Erkennungstiefe hängt von Größe und Art des Metalls ab. Für eine kleine Münze beträgt die angegebene Empfindlichkeit mindestens 5 cm. Größere Objekte können tiefer erkannt werden.

Was tun, wenn das Gerät ohne Erkennung einen Dauerton abgibt?

Ein Dauerton deutet in der Regel auf eine schwache Batterie hin. Ersetzen Sie die Batterie durch eine neue. Wenn das Problem weiterhin besteht, überprüfen Sie die Empfindlichkeitseinstellungen.

Wie verwende ich den Kopfhörer?

Schließen Sie einen Kopfhörer (nicht im Lieferumfang enthalten) mit einem 3,5-mm-Klinkenstecker an den Kopfhöreranschluss des Geräts an. Der Ton ist dann über den Kopfhörer hörbar, was in einer lauten Umgebung nützlich ist und Batterien spart.

Wie reinige ich den Detektor?

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel. Entfernen Sie die Batterie, wenn das Gerät längere Zeit nicht benutzt wird.

Ist der Detektor wasserdicht?

Nein, das Gerät ist nicht wasserdicht. Es muss vor Regen, Feuchtigkeit und Spritzwasser geschützt werden. Verwenden Sie es nicht im Regen oder in der Nähe von Wasser.

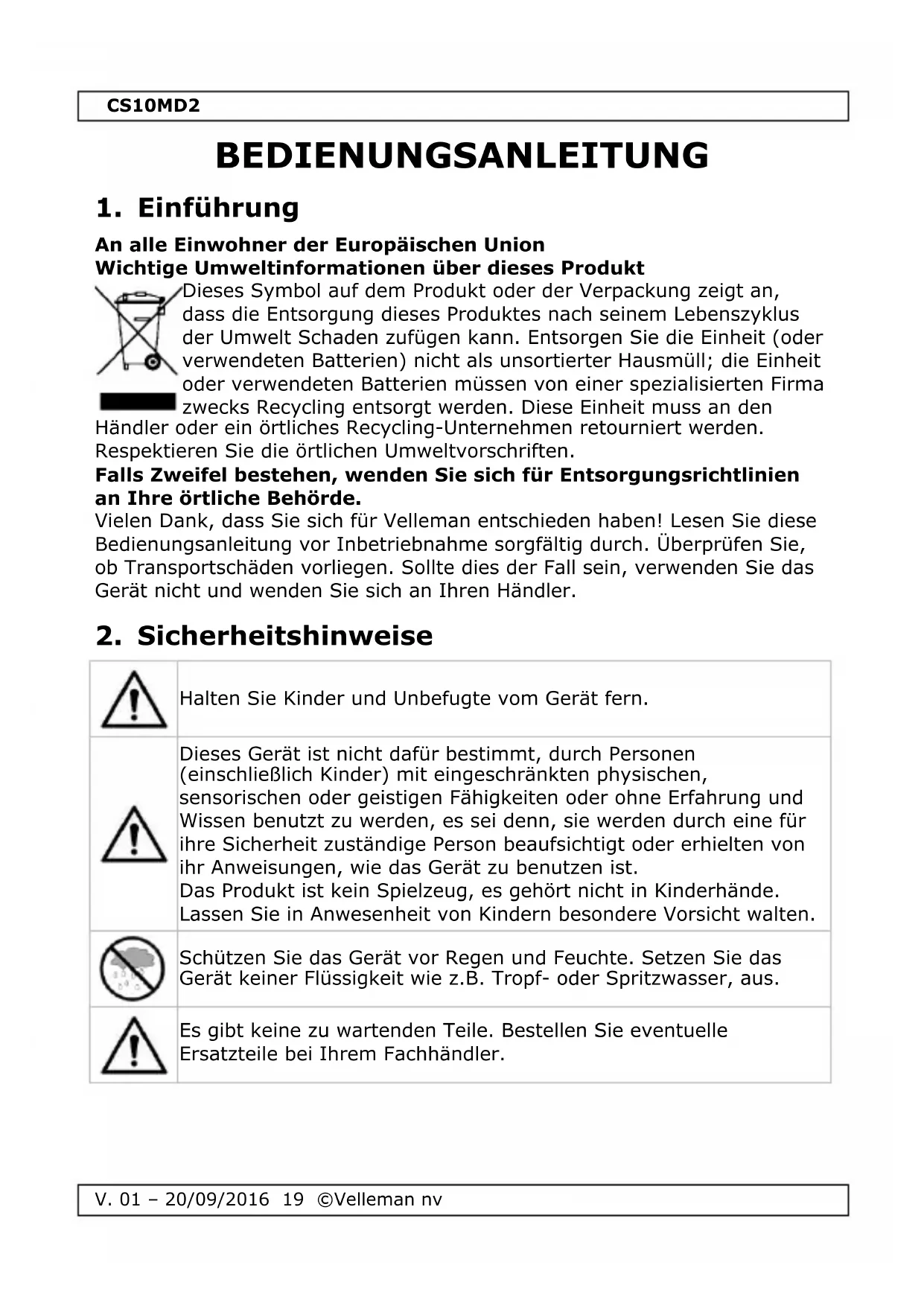

BEDIENUNGSANLEITUNG CS10MD2 VELLEMAN

BEDIENUNGSANLEITUNG 19

INSTRUKCJA OBSŁUGI 23

MANUAL DO UTILIZADOR 27

CE

Security 1 2 3 PHONE SENS 4 5

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den

Händler oder ein örtliches Recycling-Unternehmen retourniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten.
	Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.

Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• lautloser Betrieb mit Kopfhörer
• Lo-Bat-Anzeige

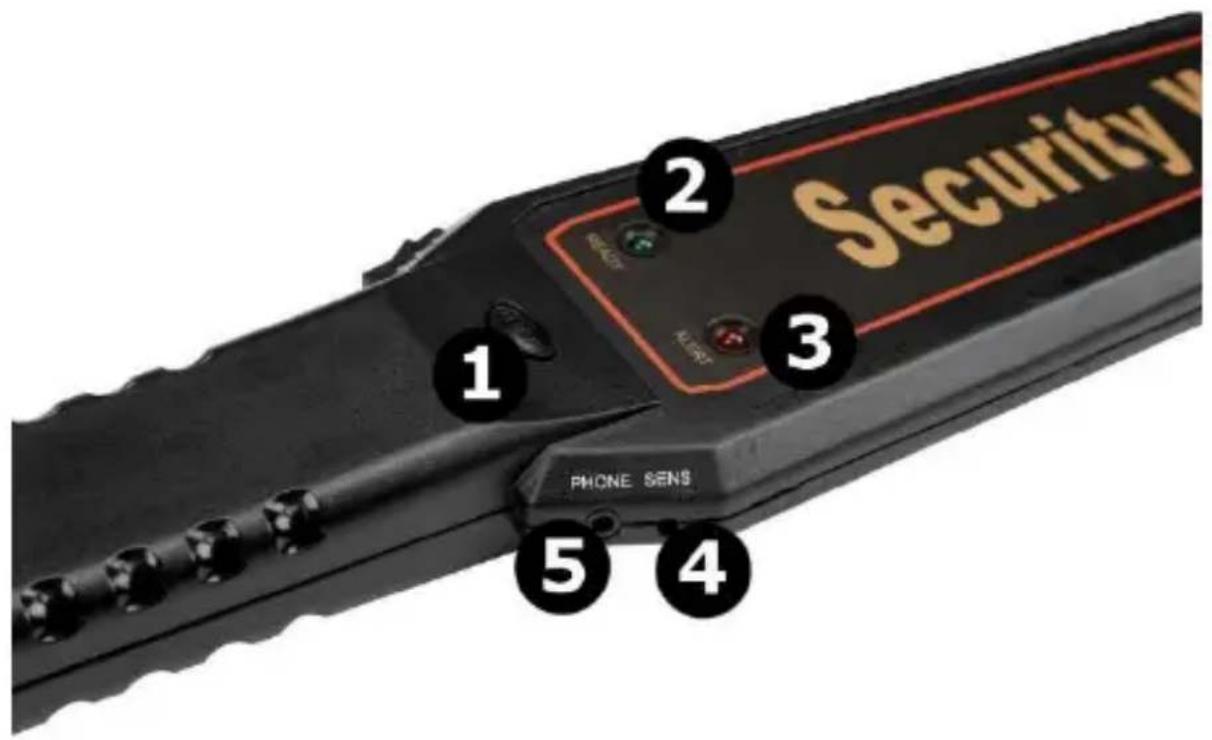

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Reset-Taste
2	LED betriebsbereit
3	Alarm-LED

4	Empfindlichkeitsreglung
5	Kopfhörereingang

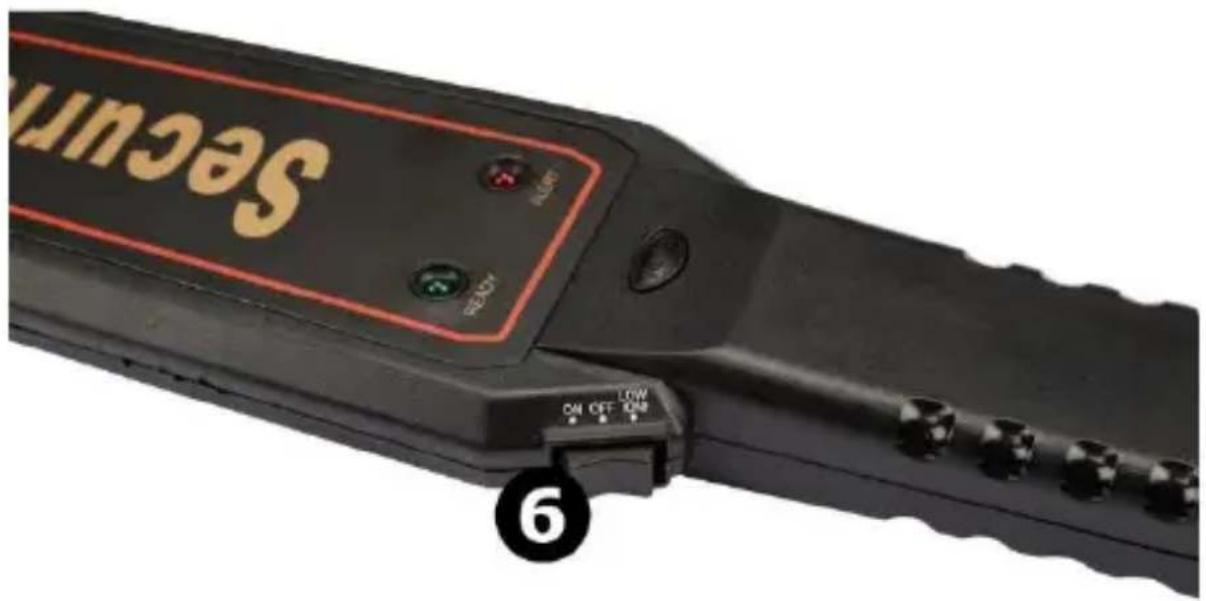

6	Schalter on-off-low

6. Batterie

1. Öffnen Sie das Batteriefach mit einem geeigneten Schraubendreher.
2. Legen Sie eine 9V-Alkalinebatterie polungsrichtig ein.
3. Schließen Sie das Batteriefach.

Warnung: Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien (Alkali). Entsorgen Sie die Batterien gemäß den örtlichen Vorschriften. Halten Sie die Batterien von Kindern fern.

7. Anwendung

7.1 Häufig benutzte Funktionen

1. Halten Sie das Gerät gut fest und schalten Sie es ein. Warten Sie bis es eingeschaltet ist. Leuchtet die grüne LED, so ist das Gerät betriebsbereit.
2. Bewegen Sie das Gerät über das Körper. Es ertönt ein akustisches Signal und die Alarm-LED leuchtet wenn es ein Metallgegenstand findet.
3. Schalten Sie das Gerät nach Gebrauch aus.

7.2 Funktionen

Diskriminierung über akustisches Signal

Es ertönt ein leises akustisches Signal wenn das Gerät einen kleinen Metallgegenstand entdeckt. Es ertönt ein lautes akustisches Signal wenn das Gerät einen großen Metallgegenstand entdeckt.

Empfindlichkeit

Stecken Sie die Spitze eines kleinen Schraubendrehers in das Loch SENS ADJ. Um die ideale Empfindlichkeit einzustellen, drehen Sie langsam im Uhrzeigersinn (Empfindlichkeit erhöhen) oder gegen den Uhrzeigersinn (Empfindlichkeit verringern) bis das akustisches Signal ertönt und die LED leuchtet. Drehen Sie dann wieder ein bisschen gegen den Uhrzeigersinn.

Rücksetzung (Reset)

Drücken Sie die Reset-Taste, um das Gerät auf Werkseinstellungen zurückzusetzen.

Lo-Bat-Anzeige/Kopfhörer

Führen Sie einen Batteriewechsel durch wenn dass akustische Signal bleibt ertönen.

CS10MD2

Dank der Kopfhörer können Sie das akustische Signal in einer lauten Umgebung einfacher hören. Sie erhöhen so auch die Lebensdauer der Batterien.

8. Reinigung und Wartung

Das Gerät erfordert keine besondere Wartung. Wir empfehlen jedoch es von Zeit zu Zeit zu reinigen, damit es wie neu aussieht. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel. Entfernen Sie die Batterien bei längerem Nichtgebrauch aus dem Gerät.

9. Technische Daten

Kopfhörerbuchse ....3.5 mm Betriebsfrequenz ....50 kHz ± 10 % (Sinuswelle) Empfindlichkeit ....≥ 5 cm (für eine Fünfzigcentmünze) Betriebsstrom ....< 50 mA Betriebspannung ....7.2 V bis 9 V Betriebstemperatur....0 °C bis +40 °C Stromversorgung ... 1 x 9 V-Batterie (6LR61C, nicht mitgeliefert) Abmessungen ....430 x 82 x 51 mm Gewicht ....350 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

R&TTE Konformitätserklärung Hiermit erklärt Velleman NV, dass sich dieses Produkt in Übereinstimmung mit der Richtlinie 2014/53/EU befindet. Besuchen Sie folgende Website für den ganzen Text der EU-Konformitätserklärung: www.velleman.eu.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
