MS505AC - Säge Vonroc - Kostenlose Bedienungsanleitung

Produkttyp	Radiale Gehrungssäge
Marke	Vonroc
Modell	MS505AC
Versorgungsspannung	220-240 V~, 50 Hz
Leistung	1500 W
Schutzklasse	II (Doppelisolierung)
Leerlaufdrehzahl	4500 U/min
Sägeblattdurchmesser	216 mm
Sägeblattbohrung	30 mm
Sägeblattdicke	2.8 mm
Gehrungswinkel	45° links und rechts
Schrägwinkel	45° nur links
Schnittkapazität (0° Gehrung, 0° Schräg)	70 x 305 mm
Schnittkapazität (0° Gehrung, 45° Schräg)	35 x 305 mm
Schnittkapazität (45° Gehrung, 0° Schräg)	70 x 210 mm
Schnittkapazität (45° Gehrung, 45° Schräg)	35 x 210 mm
Gewicht	12 kg
Schalldruckpegel (LPA)	93.6 dB(A) (Unsicherheit 3 dB)
Schallleistungspegel (LWA)	106.6 dB(A) (Unsicherheit 3 dB)
Integrierter Laser	Ja, Klasse 2
Sägeblattschutzsystem	Einziehbare Schutzhaube
Schiebefunktion	Ja
Staubbeutel	Inklusive
Wartung	Reinigung der Führungen, Austausch der Kohlebürsten
Garantie	Gesetzlich (Teile und Arbeit)

Häufig gestellte Fragen - MS505AC Vonroc

Wie wechsle ich das Sägeblatt an der Vonroc MS505AC?

Um das Sägeblatt zu wechseln, trennen Sie zuerst die Maschine vom Netz. Entfernen Sie die Schraube am Rückzugarm, dann die Schraube der Bolzenabdeckung. Heben Sie die Sägeblattabdeckung an. Verwenden Sie die Verriegelungstaste, um das Sägeblatt zu blockieren, dann lösen Sie die Sägeblattschraube im Uhrzeigersinn mit einem Innensechskantschlüssel. Ersetzen Sie das Sägeblatt, indem Sie die Zähne nach unten und den Pfeil beachten. Ziehen Sie die Schraube wieder an, setzen Sie die Abdeckung und den Arm wieder auf. Überprüfen Sie die Funktion des Schutzgitters.

Wie stelle ich den Gehrungswinkel an der Säge ein?

Lösen Sie den Verriegelungsknopf (10), drücken Sie den Verriegelungshebel (11) und drehen Sie den Tisch auf den gewünschten Winkel (45° links bis 45° rechts). Lassen Sie den Hebel los und ziehen Sie den Knopf wieder fest. Für gängige Winkel gibt es schnelle Voreinstellungen.

Wie verwende ich die Laserfunktion?

Zum Einschalten des Lasers drücken Sie den Laser-Ein/Aus-Schalter (2) am Griff. Zum Ausschalten loslassen. Schauen Sie niemals direkt in den Laserstrahl (Klasse 2). Nehmen Sie keine Änderungen am Lasergerät vor.

Welche Materialien können mit dieser Säge geschnitten werden?

Diese Säge ist zum Schneiden von Holz und Holzwerkstoffen bestimmt. Verwenden Sie die Säge nicht zum Schneiden von Metall, Mauerwerk oder Eisenmaterialien, da dies das Sägeblatt beschädigen und Unfälle verursachen könnte.

Wie pflege ich die Gehrungssäge?

Trennen Sie die Maschine vor jeder Reinigung vom Netz. Reinigen Sie das Gehäuse mit einem feuchten Tuch und milder Seife. Reinigen Sie regelmäßig die Führungen mit einem weichen Tuch und tragen Sie etwas Schmieröl auf. Überprüfen und ersetzen Sie die Kohlebürsten bei Bedarf (immer beide gleichzeitig).

Was ist die maximale Schnittkapazität?

Bei Geradschnitt (Gehrung 0°, Schräg 0°) beträgt die Kapazität 70 x 305 mm. Bei einem 45°-Schrägschnitt (Gehrung 0°) beträgt sie 35 x 305 mm. Bei 45°-Gehrung und 0°-Schräg beträgt die Kapazität 70 x 210 mm. Bei Kombination von 45°-Gehrung und 45°-Schräg beträgt sie 35 x 210 mm.

Kann die Säge auf einer Werkbank verwendet werden?

Ja, die Maschine muss als stationäre Maschine aufgestellt werden. Befestigen Sie sie fest mit 4 Schrauben auf einer Werkbank oder auf einem bodenverankerten Untergestell. Verwenden Sie sie niemals mobil.

Wie verwende ich die Schiebefunktion zum Schneiden breiter Werkstücke?

Befestigen Sie das Werkstück fest im Schraubstock. Lösen Sie den Knopf (12), schieben Sie die Maschine ganz zu sich. Schalten Sie die Maschine ein, senken Sie das Sägeblatt langsam ab, um das Werkstück zu durchtrennen, dann schieben Sie die Maschine langsam zurück. Heben Sie das Sägeblatt an und schalten Sie aus.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie stets Schutzbrille und Staubmaske. Halten Sie Ihre Hände mindestens 100 mm vom Sägeblatt entfernt. Verwenden Sie den Schraubstock, um das Werkstück zu halten. Kreuzen Sie niemals Ihre Hände. Warten Sie den vollständigen Stillstand des Sägeblatts ab, bevor Sie das Werkstück entfernen. Entfernen Sie niemals Rückstände während des Betriebs.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und das Netzkabel nicht beschädigt ist. Wenn der Schalter defekt ist, wenden Sie sich an einen Reparaturdienst. Stellen Sie außerdem sicher, dass die Netzspannung übereinstimmt (220-240 V).

BEDIENUNGSANLEITUNG MS505AC Vonroc

DE Übersetzung Der Originalbetriebsanleitung 12

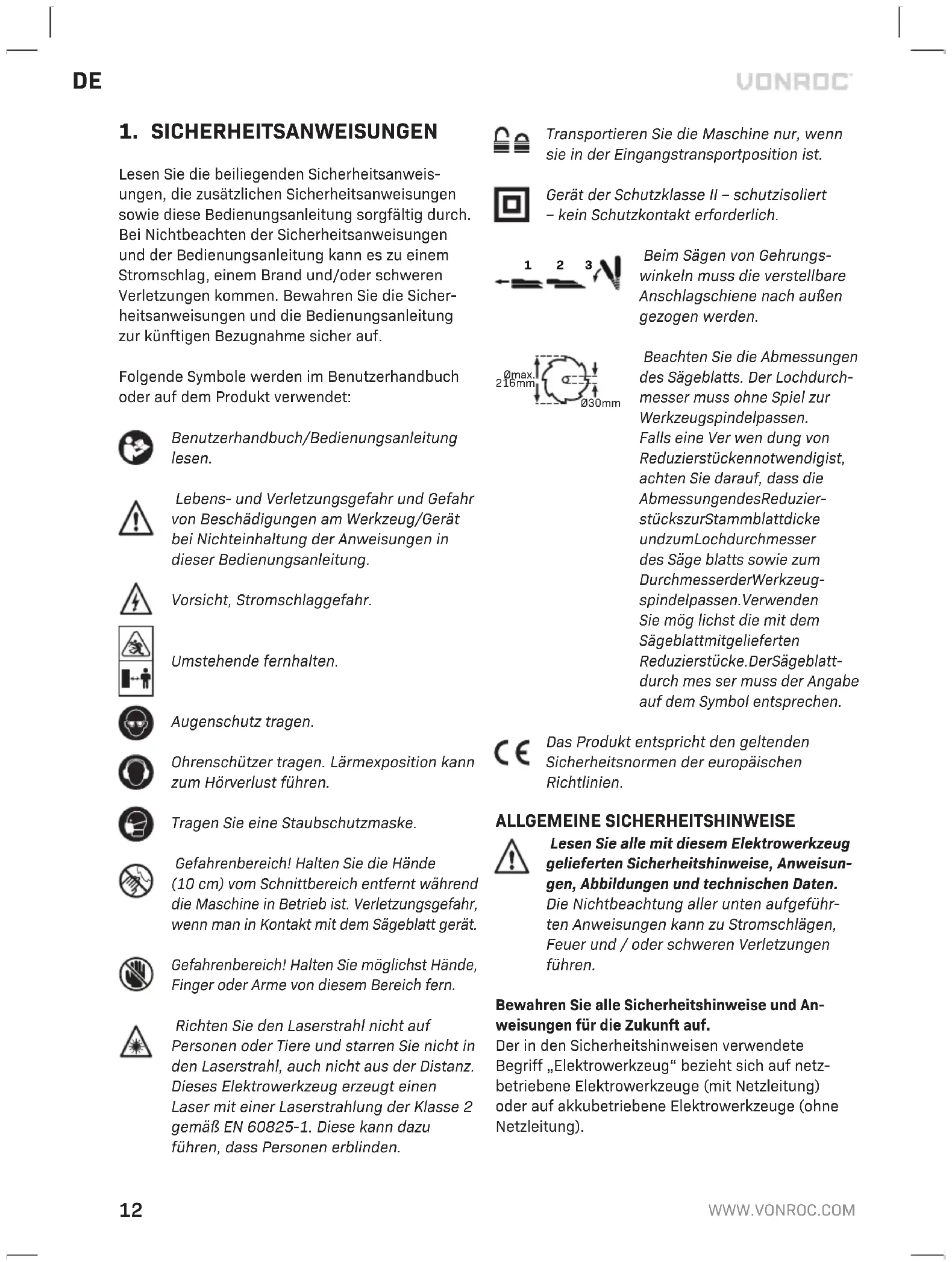

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lesen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung.

Vorsicht, Stromschlaggefahr.

Umstehende fernhalten.

Augenschutz tragen.

Ohrenschützer tragen. Lärmexposition kann zum Hörverlust führen.

Tragen Sie eine Staubschutzmaske.

Gefahrenbereich! Halten Sie die Hände (10 cm) vom Schnittbereich entfernt während die Maschine in Betrieb ist. Verletzungsgefahr, wenn man in Kontakt mit dem Sägeblatt gerät.

Gefahrenbereich! Halten Sie möglichst Hände, Finger oder Arme von diesem Bereich fern.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und starren Sie nicht in den Laserstrahl, auch nicht aus der Distanz. Dieses Elektrowerkzeug erzeugt einen Laser mit einer Laserstrahlung der Klasse 2 gemäß EN 60825-1. Diese kann dazu führen, dass Personen erblinden.

Transportieren Sie die Maschine nur, wenn sie in der Eingangstransportposition ist.

Gerät der Schutzklasse II – schutzisoliert – kein Schutzkontakt erforderlich.

Beim Sägen von Gehrungswinkeln muss die verstellbare Anschlagschiene nach außen gezogen werden.

Beachten Sie die Abmessungen des Sägeblatts. Der Lochdurchmesser muss ohne Spiel zur Werkzeugspindelpassen. Falls eine Ver wen dung von Reduzierstückennotwendigist, achten Sie darauf, dass die AbmessungendesReduzierstückszurStammblattdicke und zumLochdurchmesser des Säge blatts sowie zum DurchmesserderWerkzeugspindelpassen. Verwenden Sie mög lichst die mit dem Sägeblattmitgelieferten Reduzierstücke.DerSägeblatt-durch mes ser muss der Angabe auf dem Symbol entsprechen.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

ALLGEMEINE SICHERHEITSHINWEISE

Lesen Sie alle mit diesem Elektrowerkzeug gelieferten Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu Stromschlägen, Feuer und / oder schweren Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Ziehe dich richtig an. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihre Haare und Kleidung von beweglichen Teilen fern. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker von der Stromquelle ab und / oder entfernen Sie den Akku, falls abnehmbar, vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge aufbewahren. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5)Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

ZUSÄTZLICHE SICHERHEITSHINWEISE

• Gehrungskappsägen sind zum Schneiden von Holz oder holzartigen Produkten vorgesehen, sie können nicht zum Schneiden von Eisenwerkstoffen wie Stäben, Stangen, Schrauben usw. verwendet werden. Abrasiver Staub führt zum Blockieren von beweglichen Teilen wie der unteren Schutzhaube. Schneidfunken verbrennen die untere Schutzhaube, die Einlegeplatte und andere Kunststoffteile.
• Fixieren Sie das Werkstück nach Möglichkeit mit Zwingen. Wenn Sie das Werkstück mit der Hand festhalten, müssen Sie Ihre Hand immer mindestens 100 mm von jeder Seite des Sägeblatts entfernt halten. Verwenden Sie diese Säge nicht zum Schneiden von Stücken, die zu klein sind, um sie einzuspannen oder mit der Hand zu halten. Wenn Ihre Hand zu nahe am Sägeblatt ist, besteht ein erhöhtes Verletzungsrisiko durch Kontakt mit dem Sägeblatt.
• Das Werkstück muss unbeweglich sein und entweder festgespannt oder gegen den Anschlag und den Tisch gedrückt werden. Schieben Sie das Werkstück nicht in das Sägeblatt, und schneiden Sie nie „freihändig“. Lose oder sich bewegende Werkstücke könnten mit hoher Geschwindigkeit herausgeschleudert werden und zu Verletzungen führen.
• Schieben Sie die Säge durch das Werkstück. Vermeiden Sie es, die Säge durch das Werkstück zu ziehen. Für einen Schnitt heben Sie den Sägekopf und ziehen ihn über das Werkstück, ohne zu schneiden. Dann schalten Sie den Motor ein, schwenken den Sägekopf nach unten und drücken die Säge durch das Werkstück. Bei ziehendem Schnitt besteht die Gefahr, dass das Sägeblatt am Werkstück aufsteigt und die Sägeblatteinheit dem Bediener gewaltsam entgegen geschleudert wird.

• Kreuzen Sie nie die Hand über die vorgesehene Schnittlinie, weder vor noch hinter dem Sägeblatt. Abstützen des Werkstücks „mit gekreuzten Händen“, d.h. Halten des Werkstücks rechts neben dem Sägeblatt mit der linken Hand oder umgekehrt, ist sehr gefährlich.

• Greifen Sie bei rotierendem Sägeblatt nicht hinter den Anschlag. Unterschreiten Sie nie einen Sicherheitsabstand von 100mm zwischen Hand und rotierendem Sägeblatt (gilt auf beiden Seiten des Sägeblatts, z.B. beim Entfernen von Holzabfällen). Die Nähe des rotierenden Sägeblatts zu Ihrer Hand ist möglicherweise nicht erkennbar, und Sie können schwer verletzt werden.

• Prüfen Sie das Werkstück vor dem Schneiden. Wenn das Werkstück gebogen oder verzogen ist, spannen Sie es mit der nach außen gekrüm-mten Seite zum Anschlag. Stellen Sie immer sicher, dass entlang der Schnittlinie kein Spalt zwischen Werkstück, Anschlag und Tisch ist. Gebogene oder verzogene Werkstücke können sich verdrehen oder verlagern und ein Klemmen des rotierenden Sägeblatts beim Schneiden verursachen. Es dürfen keine Nägel oder Fremdkörper im Werkstück sein.
• Verwenden Sie die Säge erst, wenn der Tisch frei von Werkzeugen, Holzabfällen usw. ist; nur das Werkstück darf sich auf dem Tisch befinden. Kleine Abfälle, lose Holzstücke oder andere Gegenstände, die mit dem rotierenden Blatt in Berührung kommen, können mit hoher Geschwindigkeit weggeschleudert werden.
• Schneiden Sie jeweils nur ein Werkstück. Mehrfach gestapelte Werkstücke lassen sich nicht angemessen spannen oder festhalten und können beim Sägen ein Klemmen des Blatts verursachen oder verrutschen.
• Sorgen Sie dafür, dass die Gehrungskappsäge vor Gebrauch auf einer ebenen, festen Arbeitsfläche steht. Eine ebene und feste Arbeitsfläche verringert die Gefahr, dass die Gehrungskappsäge instabil wird.
• Planen Sie Ihre Arbeit. Achten Sie bei jedem Verstellen der Sägeblattneigung oder des Gehrungswinkels darauf, dass der verstellbare Anschlag richtig justiert ist und das Werkstück abstützt, ohne mit dem Blatt oder der Schutzhaube in Berührung zu kommen. Ohne die Maschine einzuschalten und ohne Werkstück auf dem Tisch ist eine vollständige Schnittbewegung des Sägeblatts zu simulieren, um sicherzustellen, dass es nicht zu Behinderungen oder der Gefahr des Schneidens in den Anschlag kommt.
• Sorgen Sie bei Werkstücken, die breiter oder länger als die Tischoberseite sind, für eine angemessene Abstützung, z.B. durch Tischverlängerungen oder Sägeböcke. Werkstücke, die länger

oder breiter als der Tisch der Gehrungskappsäge sind, können kippen, wenn sie nicht fest abgestützt sind. Wenn ein abgeschnittenes Stück Holz oder das Werkstück kippt, kann es die untere Schutzhaube anheben oder unkontrolliert vom rotierenden Blatt weggeschleudert werden.

• Ziehen Sie keine anderen Personen als Ersatz für eine Tischverlängerung oder zur zusätzlichen Abstützung heran. Eine instabile Abstützung des Werkstücks kann zum Klemmen des Blatts führen. Auch kann sich das Werkstück während des Schnitts verschieben und Sie und den Helfer in das rotierende Blatt ziehen.
• Das abgeschnittene Stück darf nicht gegen das rotierende Sägeblatt gedrückt werden. Wenn wenig Platz ist, z.B. bei Verwendung von Längsanschlägen, kann sich das abgeschnittene Stück mit dem Blatt verkeilen und gewaltsam weggeschleudert werden.
• Verwenden Sie immer eine Zwinge oder eine geeignete Vorrichtung, um Rundmaterial wie Stangen oder Rohre ordnungsgemäß abzustützen. Stangen neigen beim Schneiden zum Wegrollen, wodurch sich das Blatt „festbeißen“ und das Werkstück mit Ihrer Hand in das Blatt gezogen werden kann.
• Lassen Sie das Blatt die volle Drehzahl erreichen, bevor Sie in das Werkstück schneiden. Dies verringert das Risiko, dass das Werkstück fortgeschleudert wird.
• Wenn das Werkstück eingeklemmt wird oder das Blatt blockiert, schalten Sie die Gehrungskappsäge aus. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, ziehen Sie den Netzstecker und/oder nehmen Sie den Akku heraus. Entfernen Sie anschließend das eingeklemmte Material. Wenn Sie bei einer solchen Blockierung weitersägen, kann es zum Verlust der Kontrolle oder zu Beschädigungen der Gehrungskappsäge kommen.
• Lassen Sie nach beendetem Schnitt den Schalter los, halten Sie den Sägekopf unten und warten Sie den Stillstand des Blatts ab, bevor Sie das abgeschnittene Stück entfernen. Es ist sehr gefährlich, mit der Hand in die Nähe des auslaufenden Blatts zu reichen.
• Halten Sie den Handgriff gut fest, wenn Sie einen unvollständigen Sägeschnitt ausführen oder wenn Sie den Schalter loslassen, bevor der Sägekopf seine untere Lage erreicht hat. Durch die Bremswirkung der Säge kann der Sägekopf

ruckartig nach unten gezogen werden und dadurch zu einem Verletzungsrisiko führen.

• Halten Sie Ihren Arbeitsplatz sauber. Material-mischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
• Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
• Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Solche Sägeblätter können leicht brechen.
• Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z.B. rautenförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
• Tauschen Sie den eingebauten Laser nicht gegen einen Laser anderen Typs aus. Von einem nicht zu diesem Elektrowerkzeug passenden Laser können Gefahren für Personen ausgehen.
• Entfernen Sie niemals Schnittreste, Holzspäne o.ä. aus dem Schnittbereich, während das Elektrowerkzeug läuft. Führen Sie den Werkzeugarm immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus.
• Fassen Sie das Sägeblatt nach dem Arbeiten nicht an, bevor es abgekühlt ist. Das Sägeblatt wird beim Arbeiten sehr heiß.
• Machen Sie Warnschilder am Elektrowerkzeug niemals unkenntlich.
• Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Verwenden Sie keine optisch sammelnden Instrumenten wie Fernglas usw. zur Betrachtung der Strahlungsquelle. Sie können damit ihr Auge schädigen.
• Richten Sie den Laserstrahl nicht auf Personen, die durch ein Fernglas oder ähnliches blicken. Sie können damit deren Auge schädigen.
• Nehmen Sie keine Änderungen an der Lasereinrichtung vor. Die in dieser Betriebsanleitung beschriebenen Einstellmöglichkeiten können Sie gefahrlos nutzen.

• Stehen Sie nicht in direkter Linie mit dem Sägeblatt vor dem Elektrowerkzeug. Stellen Sie sich immer neben das Sägeblatt. So schützen Sie Ihren Körper vor einem möglichen Rückschlag.

• Halten Sie Hände, Finger und Arme von dem rotierenden Sägeblatt fern.

• Greifen Sie nicht mit einer Hand über die andere, wenn Sie sich vor dem Werkzeugarm befinden.
• Vermeiden Sie eine Überhitzung der Sägezähne. Stoppen Sie die Maschine, wenn das Sägeblatt überhitzt. Lassen Sie das Sägeblatt abkühlen, bevor Sie die Maschine erneut verwenden.
• Ersetzen Sie beschädigte oder abgenutzte Sägeblätter sofort.
• Verwenden Sie nur Sägeblätter, die den Angaben in dieser Betriebsanleitung entsprechen und nach EN 847-1 geprüft und gekennzeichnet wurden.
• Beim Sägen von gekrümmten oder runden Werkstücken müssen diese besonders gegen Verrutschen gesichert werden. An der Schnittlinie darf sich zwischen Werkstück, Anschlag und Sägetisch kein Spalt befinden. Falls erforderlich, sind spezielle Befestigungsvorrichtungen herzustellen.

ELEKTRISCHE SICHERHEIT

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist. Wenn das Versorgungskabel dieses Elektrowerkzeugs beschädigt ist, muss es durch ein speziell vorbereitetes Versorgungskabel ersetzt werden, das über die Serviceorganisation erhältlich ist.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1,5 mm² haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

2. ANGABEN ZUM WERKZEUG

Vorgesehene verwendung

Dieses Elektrowerkzeug ist als feststehende Maschine zum Sägen von Längs- und Querschnitten in Hölzern vorgesehen. Horizontale Gehrungswinkel von -45^ bis +45^ sowie vertikale Neigungswinkel von -45^ sind möglich.

Diese Säge ist nur zum Sägen von Holz bestimmt. Verwenden Sie die Säge nicht, um andere Materialien als Holz zu schneiden.

TECHNISCHE DATEN

Modellnummer MS505AC
Spannung 220-240V~, 50Hz
Leistung 1500W
Geräteklasse II (doppelt isoliert)
Leerlaufdrehzahl 4.500/min
Sägeblattabmessungen 216 x 30 x 2.8mm
Winkel für Gehrungsschnitt	45° (links undrechts)
Winkel für Schrägschnitt 45° (nur links)
Max. Sägekapazität der paneelsäge:Gehrungsschnitt 0°, Schrägschnitt 0°Gehrungsschnitt 0°, Schrägschnitt 45°Gehrungsschnitt 45°, Schrägschnitt 0°Gehrungsschnitt 45°, Schrägschnitt 45°	70 x 305mm35 x 305mm70 x 210mm35 x 210mm
Gewicht 12 kg
Lpa (Schalldruck) 93,6+3 dB(A)
Lwa (Schallleistung) 106,6+3 dB(A)

Die deklarierten Geräuschemissionswerte wurden gemäß einer Standardprüfmethode gemessen und können zum Vergleich eines Werkzeugs mit einem anderen verwendet werden. Die angegebenen Lärmemissionswerte können auch für eine vorläufige Bewertung der Exposition verwendet werden. Die Geräuschemissionen während des tatsächlichen Gebrauchs des Elektrowerkzeugs können von den angegebenen Werten abweichen, abhängig von der Art und Weise, wie das Werkzeug verwendet wird, insbesondere davon, welche Art von Werkstück verarbeitet wird. Es müssen Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden, die auf einer Schätzung der Exposition unter den tatsächlichen Einsatzbedingungen beruhen (unter Berücksichtigung aller Teile des Betriebszyklus, z. B. der Zeiten, zu denen das Werkzeug ausgeschaltet ist und im Leerlauf läuft zusätzlich zur Auslösezeit).

BESCHREIBUNG

Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3.

1. Ein-/Aus-Schalter
2. Ein-/Aus-Schalter für Laser
3. Einschaltsperre
4. Kohlebürstenabdeckung

5. Sicherungsstift

6. Klingenschutzabdeckung

7. Werkstückklemme
8. Führungsgitter
9. Justierknopf für den Sägewinkel
10. Arretierungsknopf
11. Verriegelungsschaufel
12. Knopf über der gleitenden Stütze
13. Anschluss Staubbeutel
14. Keilwinkel
15. Abdeckung
16. Sägeblattschraube
17. Flansch
18. Schraube
19. Schraubenrückzugsarm
20. Erweiterungsstücke(links und rechts)
21. Verriegelungsknopf Sägeblatt
22. Winkelmesser

3.MONTAGE

Schalten Sie die Maschine vor der Montage aus und ziehen Sie den Netzstecker aus der Steckdose.

Installation einer stationären Maschine (Abb. F)

Bei dieser Maschine handelt es sich um eine stationäre Maschine und aus Sicherheitsgründen muss diese immer fest installiert und darf nicht für mobile Anwendungen verwendet werden.

Sie können die Maschine auf zwei Arten installieren:

a) Als stationäre Maschine auf einer Werkbank. In dem Fall muss die Maschine mit vier Schrauben an der Werkbank befestigt werden.
b) Als stationäre Maschine auf einem Fahrscheinel. In diesem Fall muss die Maschine mit 4 Schrauben auf dem Hilfsrahmen gesichert werden und der Hilfsrahmen mit 4 Schrauben auf der Bodenplatte mit einem Maß von mindestens einem Quadratmeter verankert werden.

Installation der Gehrungssäge (Abb. B)

• Stellen Sie eine Seitenleiste (21) rechts neben die Maschine und die andere Seitenleiste links neben die Maschine.
• Platzieren Sie die Werkstückklemme (7) links oder rechts neben die Maschine.
• Halten Sie den Handgriff fest, bewegen Sie die Säge leicht nach unten und ziehen Sie den Stift (5) leicht heraus, so dass sich die Säge nach oben bewegt.

Hinweis: Verwenden Sie die Gehrungssäge niemals ohne die im Lieferumfang enthaltenen Erweiterungs stücke. Stellen Sie sicher, dass diese korrekt montiert sind.

Schiebegitter (Abb. B)

Aus Sicherheitsgründen ist diese Maschine mit einem beweglichen Führungsgitter zum Gebrauch beim normalen und Schrägschneiden ausgestattet.

• Bei normalen geraden Querschnitten und Gehrungsschnitten das Führungsgitter (8) immer mit dem Ende justieren und gut fixieren, um dem Werkstück eine sichere Stütze zu geben.
• Bei Gehrungsschnitten das Schiebegitter (8) in eine geeignete Position in der Nähe der Sägeblattoberfläche justieren, aber eine Interferenz der Sägeblattbewegung muss vermieden werden und es ist auf eine sichere Fixierung zu achten.

Austausch der Sägeblätter (Abb. D und E)

Verwenden Sie nur Sägeblätter, die scharf und nicht beschädigt sind. Sie müssen abgebrochene oder verbogene Sägeblätter sofort austauschen.

GEFAHR: Verwenden Sie kein Sägeblatt, dass größer als die angegebene Leistung der Säge ist. Es könnte mit dem Blattschutz kommen und Schäden verursachen.

Verwenden Sie kein Sägeblatt, dass zu dick ist und verhindert, dass die Sägeblattscheibe in die Flächen auf der Spindel greifen kann. Dies verhindert, dass die Sägeblattschraube das Sägeblatt auf der Spindel sichert.

Verwenden Sie die Säge nicht zum Schneiden von Metall oder Mauerwerk.

• Trennen Sie die Maschine von der Stromversorgung.
• Entfernen Sie die Schraube (20), die den Rückzugsarm an der Sägeblattabdeckung hält.
• Entfernen Sie die Schraube (19), um die Schraubenabdeckung durch Anheben der Sägeblattabdeckung (6) zu abzunehmen.
• Sowohl Sägeblattschraube (17) als auch Flansch (18) sollten nun sichtbar sein, wie in Abb. E dargestellt.
• Drücken Sie den Sägeblattsperrknopf (22) Drehen Sie das Sägeblatt vorsichtig mit der Hand, bis das Sägeblatt einrastet.
• Verwenden Sie den Innensechskant-Schraubendreher, um die Sägeblattschraube (17) durch

Lösen im Uhrzeigersinn zu entfernen.

• Entfernen Sie den Flansch (18) und das Sägeblatt.
• Ersetzen Sie das Sägeblatt und stellen Sie sicher, dass der auf dem Sägeblatt markierte Pfeil in die gleiche Richtung zeigt wie der auf der Maschine gekennzeichnete Pfeil. Die Sägeblattzähne müssen nach unten zeigen.
• Fixieren Sie die Sägeblattschraube (17) fest, verwenden Sie den Sägeblatt-Sperrknopf (22), um sie festzuziehen.
• Senken Sie die Sägeblattabdeckung (6), damit die Schraubenabdeckung wieder auf ihren Platz zurück kann und ziehen Sie die Schraube (19) fest.
• Befestigen Sie den Rückzugsarm wieder auf der Sägeblattabdeckung (6), indem Sie die Schraube (20) festziehen.
• Drehen Sie das Sägeblatt und prüfen Sie, ob der Schutz sich frei bewegen kann.

Justierung des Schnittwinkels (Abb. A und B)

Justierung der Gehrungswinkel

Der Gehrungswinkel kann zwischen 45° links und 45° rechts eingestellt werden.

• Lösen Sie den Arretierungsknopf (10).
• Drücken Sie die Verriegelungsschaufel (11) und drehen Sie den Sägetisch mit dem Verriegelungs knopf (10) nach links oder rechts, bis der Winkelmesser (23) den erforderlichen Winkel anzeigt.
• Lösen Sie die Verriegelungsschaufel (11) und ziehen Sie den Verriegelungsknopf (10) fest. Voreinstellungen (Schnelleinstellungen) bei den folgenden Graden: -45^ , -30^ , -22.5^ , -15^ , 0^ , 15^ , 22.5^ , 30^ , 45^ .
• Drücken Sie die Verriegelungsschaufel (11) beim Drehen der Grundplatte, lösen Sie die Schaufel, bevor die erforderlichen Grade erreicht werden und die Platte wird eigenständig mit einem "Klick" in die Voreinstellung einrasten.

Justierung des Keilwinkels (Abb. A und C)

Der Keilwinkel kann zwischen 0° und 45° eingestellt werden.

• Lösen Sie den Einstellknopf (9).
• Kippen Sie die Säge mit dem Griff, bis der Winkel messer (14) den erforderlichen Winkel anzeigt.
• Ziehen Sie den Einstellknopf (9) fest.

Austausch der Kohlebürsten (Abb. B)

• Trennen Sie die Maschine von der Strom versorgung.
• Schrauben Sie die Abdeckung (4) ab.
• Ersetzen Sie die Kohlebürsten mit dem exakt gleichen Bürstentyp.
• Ziehen Sie die Abdeckung (4) wieder fest.

Hinweis: Ersetzen Sie immer beide Kohlebürsten gleichzeitig, verwenden Sie niemals eine Mischung aus alten und neuen Bürsten.

Befestigung des Staubbeutels (Abb. A)

Drücken Sie die Klemme des Staubbeutels (13) ein und schieben Sie sie auf die Öffnung an der Rückseite der Maschine. Die Staubbeutel bleiben beim Lösen der Klemme an ihrem Platz.

4.BETRIEB

Benutzung der gehrungssäge (Abb. A)

überprüfen Sie das Gerät vor dem Gebrauch immer auf Mängel oder Fehler!

• Stellen Sie den gewünschten Sägewinkel des Geräts ein.
• Stecken Sie den Stecker in die Steckdose.
• Fixieren Sie das Werkstück mit Hilfe der Klammern (7): Vergewissern Sie sich dabei, dass das Material richtig an seinem Platz aufgespannt ist!
• Halten Sie das Material an der linken Seite gut fest und vergewissern Sie sich gleichzeitig, dass zwischen Ihnen und dem Sägeblatt ein ausreichender Abstand vorhanden ist.
• Um die Maschine einzuschalten, halten Sie die Einschaltspere (3) gedrückt und drücken Sie gleichzeitig auf den Ein-/Aus-Schalter (1).
• Vergewissern Sie sich, dass das Sägeblatt seine volle Drehzahl erreicht hat, bevor es das zu sägende Werkstück berühren kann.
• Bewegen Sie die Säge jetzt langsam nach unten, sodass das Sägeblatt das Werkstück durchsägt und sich durch den Schlitz im Tisch bewegt. Üben Sie auf die Säge keinerlei Druck aus. Geben Sie dem Gerät Zeit, das Werkstück durchzusägen.
• Bewegen Sie das Gerät wieder vorsichtig nach oben und schalten Sie es durch Loslassen des Schalters (1) aus.

Nutzung der Gleitfunktion (Abb. A)

Die Maschine muss fest mit einer Werkbank verschraubt sein.

Verwenden Sie die Gleitfunktion, um breite Werkstücke zu sägen:

• Fixieren Sie das Werkstück mit der Klemme
• Lösen Sie den Knopf (12).
• Schieben Sie die Maschine komplett in Ihre Richtung.
• Schalten Sie die Maschine mit dem Schalter ein
• Senken Sie die Säge langsam, so dass die Säge durch das Werkstück sägt.
• Schieben Sie die Maschine langsam zurück.
• Ziehen Sie die Maschine wieder leicht nach oben und schalten Sie sie mit dem Schalter aus.

Verwendung des Lasers (Abb. B)

• Um den Laser einzuschalten, drücken Sie auf den Ein-/Aus-Schalter (2).
• Um den Laser auszuschalten, lassen Sie den Ein-/Aus-Schalter (2) los.

Transportposition

Wenn Sie die Säge bewegen, achten Sie darauf, dass sie eingeklappt ist. Überprüfen Sie, ob alle Sperr- und Spannvorrichtungen gesichert sind:

• Vergewissern Sie sich, dass der Gehrungs winkel auf 0° eingestellt ist.
• Vergewissern Sie sich, dass der Neigungs winkel auf 0° eingestellt ist.
• Sichern Sie den Knopf zur Einstellung des Säge winkels (9), indem Sie ihn im Uhrzeigersinn drehen.
• Schieben Sie die Maschine vollständig in Ihre Richtung.
• Verriegeln Sie die Gleitfunktion, indem Sie den Knopf über die Gleithalterung (12) im Uhrzeigersinn drehen.
• Entriegeln Sie den Verriegelungsstift (5) auf der rechten Seite der Maschine.
• Schieben Sie die Maschine vollständig nach unten.
• Verriegeln Sie den Verriegelungsstift (5) auf der rechten Seite der Maschine.

Heben Sie die Maschine nur an der festen Unterseite der Maschine an. Heben Sie die Säge nicht am Schaltergriff an.

5. WARTUNG

Vergewissern Sie sich immer, dass das Gerät nicht an das Netz angeschlossen ist, wenn Sie Wartungsarbeiten an dem Mechanismus vornehmen.

Gleitschienen

Schmutz kann die Gleitschienen und somit die Funktion der Säge beschädigen.

• Reinigen Sie die Gleitschienen regelmäßig mit einem weichen Tuch.
• Geben Sie etwas Schmieröl auf die Gleitschienen.
• Bewegen Sie die Gehrungssäge vorwärts und rückwärts, sodass sich das Öl komplett über die Schienen verteilen kann.

Geräte sind dafür ausgelegt, über einen langen Zeitraum problemlos und mit minimaler Wartung zu arbeiten. Durch regelmäßiges Reinigen des Geräts und richtige Benutzung können Sie zu einer langen Lebensdauer des Geräts beitragen.

Reinigung

Reinigen Sie das Gerätegehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jeder Benutzung. Vergewissern Sie sich, dass die Belüftungsschlitze frei von Staub und Schmutz sind. Entfernen Sie hartnäckigen Schmutz mit einem weichen, mit Seifenwasser angefeuchteten Tuch. Verwenden Sie niemals Lösungsmittel wie Benzol, Alkohol, Ammoniak usw., da diese Lösungsmittel die Kunststoffteile beschädigen können.

PROBLEMLÖSUNG

1. Der Motor läuft nicht an

• Der Stecker ist nicht in der Steckdose.
• Das Netzkabel ist unterbrochen.
• Der Schalter ist defekt.

2. Der Sägeschnitt ist nicht gleichmäßig (ist eingekerbt)

• Das Sägeblatt muss geschärft werden.
• Das Sägeblatt ist mit der Rückseite nach vorn eingebaut.
• Das Sägeblatt ist durch Harz oder Sägespäne verstopft.
• Das Sägeblatt ist für das betreffende Werkstück nicht geeignet.

3. Der Höhen- und/oder Gehrungsschnitthebel ist verstopft

- Späne und/oder Staub müssen entfernt werden.

4. Der Motor erreicht die volle Drehzahl nur schwer

• Das Verlängerungskabel ist zu dünn und/oder zu lang.
• Die Netzspannung beträgt weniger als 230 Volt.

5. Das Gerät vibriert übermäßig

- Das Sägeblatt ist beschädigt.

6. Das Gerät wird zu heiß

- Die Belüftungsschlitze sind blockiert. Schlitze mit einem trockenen Tuch reinigen.

7. Der Elektromotor läuft ungleichmäßig

- Die Kohlebürsten sind abgenutzt. Erneuern Sie die Kohlebürsten oder fragen Sie Ihren Vertragshändler.

Schmieren

Die Maschine braucht keine zusätzliche Schmierung.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den höchsten Qualitäts stan dards entwickelt und sind für den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder VerarbeitungsmängelnFehleraufweisen, wenden Sie sich bitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleiß.
• Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unterneh mens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.

1. VEILIGHEIDSVOORSCHRIFTEN

ELEKTRISCHE VEILIGHEID

2. TECHNISCHE INFORMATIE

Bedoeld gebruik
