BEDIENUNGSANLEITUNG MultiSync LCD1970NXp NEC

Kurzanleitung Deutschland-3

Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einsatzemphelungen. Deutsch-9

IPOEIIOIH, IPOOXH .... EAAyik-1

△nλωσn Eληνικα-1

ÖFFNEN SIE DAS GEHÄUSE NICT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNDER HOCHSPANNUNG STEHEN. LASSEN SIE WARTUNGSARBEITEN VON QUALIFIZIEREN WARTUNGSTECHNIKERN DURCHFühREN.

VORSICH:

VORSICHT

ZIEHEN SIE DAS NETZKABEL AUS DER STECKDOSE, UM STROMSCHLAGE ZU VERHINDERN. ERST NACH DEM TRENNNEN DES GERATS VOM STROMNETZ IST GEWAHRLEISTET, DASS AN KEINER GERATEKOMPONENTE SPANNUNG ANLIEGT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDED KOMPONENTEN. Lassen SE WARTUNGSARBEITEN VON QUALIFIZIEREN WARTUNGSTECHNIKERN DURCHFUHREN.

Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen konnen. Aus thisem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen.

Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege these Gerats hin. Die Informationen sollenn sorgfältig gelesen werden, um Probleme zu vermeiden.

Vorsicht:

Wird der MultiSync LCD1970V/MultiSync LCD1970NX/MultiSync LCD1970NXp in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.

In GroBbritannien ist ein BS-zugelassenes Netzkabel mit thisem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit ihrem Handler in Verbindung, wenn der Monitor ohne Netzkabel geleiefert wurde.

Wird der MultiSync LCD1970V/MultiSync LCD1970NX/MultiSync LCD1970NXP in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. Setzen Sie sich mit ihrem Handler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde.

In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht.

Erklärung

Erklärung des Herstellers

Wir bestätigkeiten hiermit, dass der MultiSync-Monitor

LCD1970V (L194RK)/LCD1970NX (L194RH)/

LCD1970NXp (L194RH) folgenden Richtlinien

entspricht:

EG-Direktive 73/23/EG:

• EN 60950-1

EG-Direktive 89/336/EG:

-EN55022
-EN61000-3-2
-EN61000-3-3
-EN55024

und mit folgendem Siegel gekennzeichnet ist:

Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ENERGY STAR ist eine eingetragene Marke in den USA.

OmniColor ist eine eingetragene Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz. ErgoDesign ist eine eingetragene Marke der NEC Display Solutions, Ltd. in Österreich, Benelux, Danemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien.

NaViSet ist eine Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz.

MultiSync ist eine eingetragene Marke der NEC Display Solutions, Ltd. in Großbritannien, Italien, Österreich, den Niederlanden, der Schweiz, Schweden, Spanien, Dänemark, Deutschland, Norwegen und Finnland.

Alle anderen Marken, Namen und Produktie sind Marken oder eingetragene Marken der jeweiligen Eigentümer.

NEC Display Solutions of America, Inc. hat als ENERGY STAR®-Partner festgestellt, dass ces Gerät die ENERGY STAR-Richtlinien für Energieeffizienz erfüllt. Das ENERGY STAR-Emblem stellt keine EPA-Anerkennung eines Produkts oder einer Dienstleistung dar.

Deutsch-1

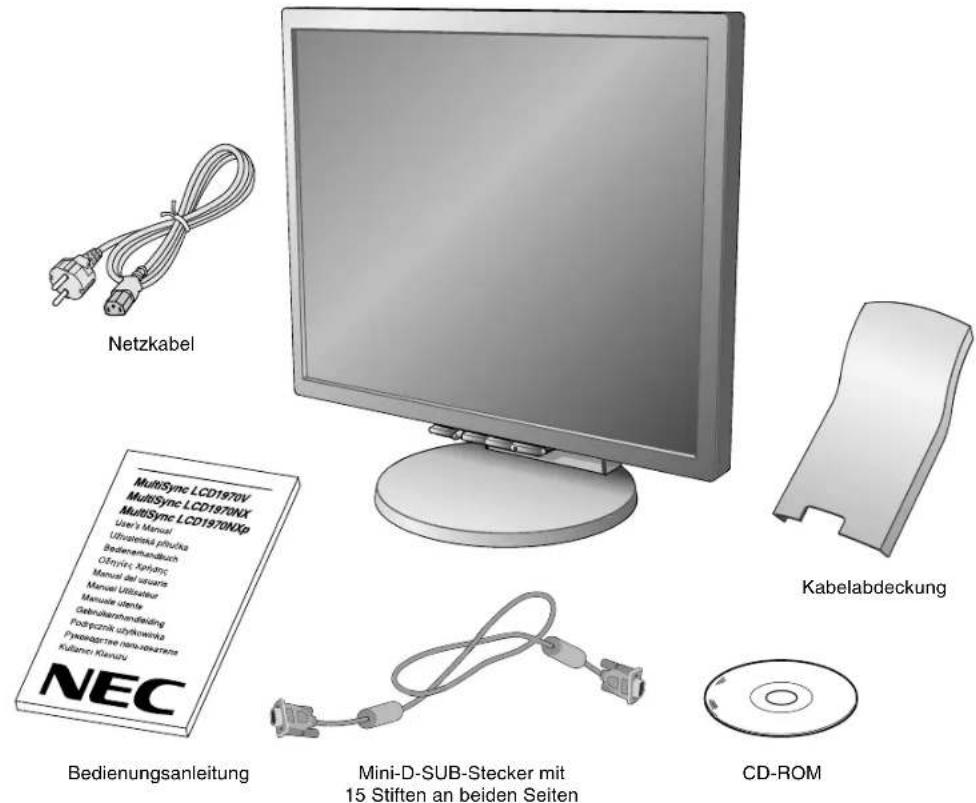

Inhalt der Verpackung

Der Karton* mit ihrem neuen NEC MultiSync LCD-Monitor solte folgende Komponenten enthalten:

Monitor MultiSync LCD mit neig-, schwenk- und hohenverstellbarem FuB
-Netzkabel
Kabelabdeckung
- Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten)
Bedienungsanleitung
- CD-ROM (enthalt die vollständige Bedienungsanleitung im PDF-Format). Um die Bedienungsanleitung anzeigen und drucken zu konnen, muss auf dem Computer Acrobat Reader 4.0 oder eine neuere Version installiert sein.

HINWEIS: Dieser Monitor kann mit optionalen Laufsprecher ausgestattet werden: „MultiSync Soundbar". Weitere Informationen erhalten Sie bei ihrem Handler oder auf unserer Website unter http://www.nec-display-solutions.com

• Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf.

Kurzanleitung

Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschlieben:

1. Schalten Sie ihren Computer aus.

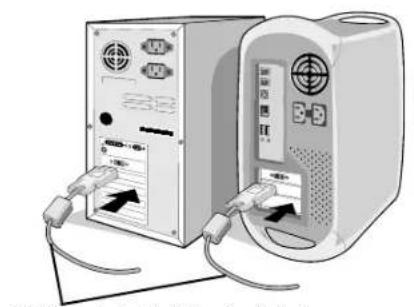

2. PC oder Mac mit digitalem DVI-Ausgang (nur NX/NXp): Verbinden Sie das DVI-Signalkabel (nicht mitgeliefert) mit dem Anschluss der Grafikkarte in Ihr System (Abbildung A.1). Ziehen Sie die Schrauben fest.

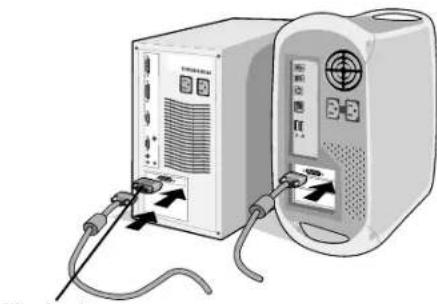

PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stift) des entsprechenden Signalkabels mit dem Anschluss der Grafikkarte in Ihr System (Abbildung A.2). Ziehen Sie die Schrauben fest.

Mac: Schlieben Sie den Macintosh-Kabeladapter an den Computer an, und verbinden Sie dann das Mini-D-SUB-Kabel (15 Stift) mit dem Macintosh-Kabeladapter (Abbildung B.1). Ziehen Sie die Schrauben fest.

DVI-Signalkabel (nicht mitgeliefert)
Abbildung A.1 Abbildung B.1

Abbildung A.2

Macintosh-
Kabeladapter
(nicht mitgeliefert)

HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.

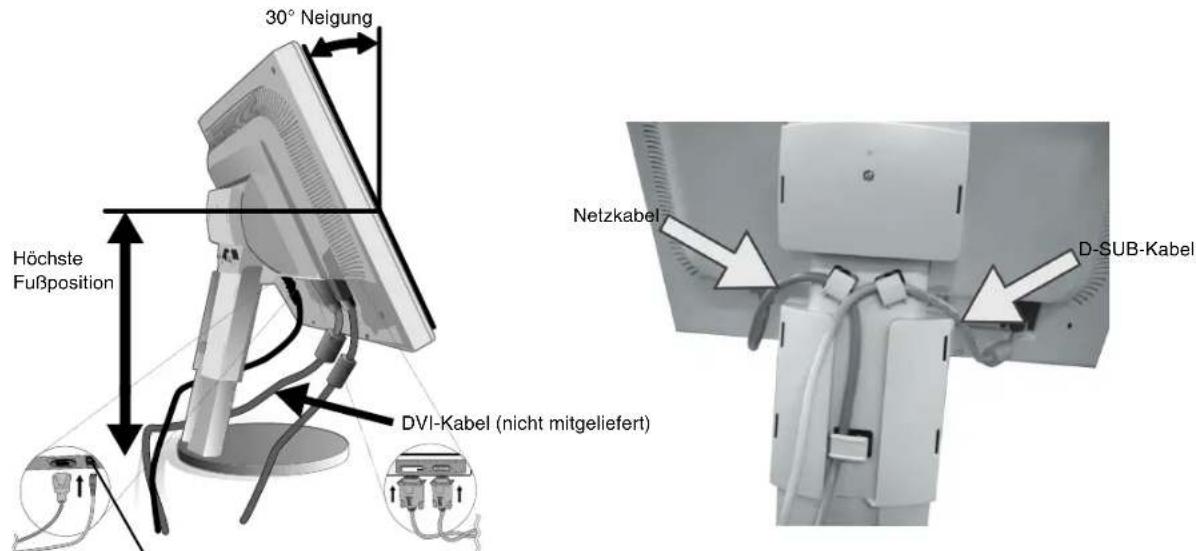

1. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sieihn in einem Winkel von 30 Grad, und haben Sieihn in die hochste Position (Abbildung C.1).
2. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1).
3. Führn Sie das Netzkabel durch die in Abbildung C.2 angegebenen Halterungen.
4. Führer Sie das D-Sub-Kabel durch die in Abbildung C.2 angegebenen Halterungen.

Abbildung C.1 Abbildung C.2

Gleichspannung (Ausgang) (nur NX/NXp) Anschluss fur NEC-Zusatzprodukte. Verwenden Sie diesen Anschluss nur, wenn dies explizit angegeben wird.

Deutsch-3

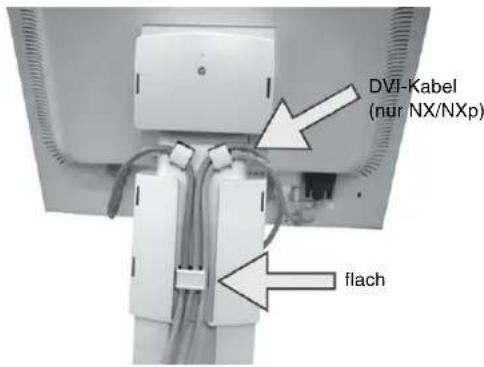

1. Führer Sie das DVI-Kabel durch die in Abbildung C.3 angegebenen Halterungen.
2. Sorgen Sie davon, dass alle Kabel flach am Fuß anliegen (Abbildung C.3).

Abbildung C.3

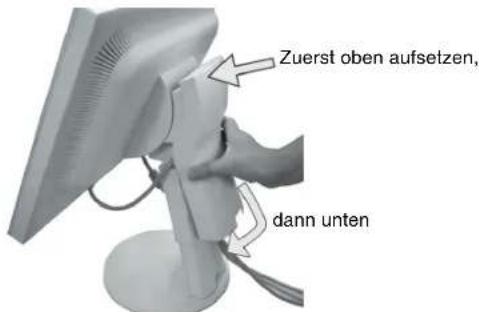

1. Halten Sie alle Kabel fest, und setzen Sie die Kabelabdeckung auf den Fuß (Abbildung D.1). Zum Entfernen haben Sie die Kabelabdeckung an, wie in Abbildung D.2 dargestellt.

Abbildung D.1

Abbildung D.2

1. Schlieben Sie das Netzkabel an die Steckdose an (Abbildung E.1).

HINWEIS: Wenn Sie Schwierigkeiten beim Entfernen der Kabelabdeckung haben, drücken Sie die untere Öffnung, wie in der Abbildung E.2 dargestellt, nach oben, um sie zu entfernen.

HINWEIS: Beachen Sie zur Auswahl des richtigen Netzkabels den entsprechenden Vorsicht in dieser Bedienungsanleitung.

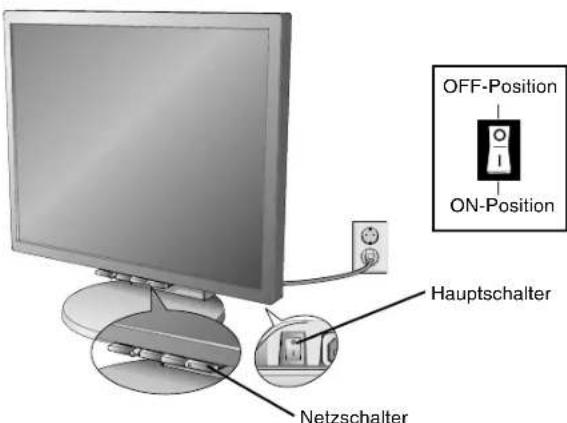

1. Der Hauptschalter auf der Rückseite des Monitors muss eingeschaltet sein (Abbildung E.1). Schalten Sie den Monitor mit dem Netzschalter auf der Vorderseite ein, und schalten Sie den Computer entsprechens.

HINWEIS: Der Hauptschalter ist ein Ein-/Aus-Schalter. Befindet sich der Schalter in der Position OFF, kann der Monitor nicht mit dem Schalter auf der Vorderseite eingeschelt werden. Drücken Sie den Schalter NICT mehrmals.

1. Die berührungslose Einstellungsautomatik nimmt beim ersten Setup für die meisten Timings die optimalen Einstellungen für den Monitor vor. Weitere Anpassungen werden mit den folgenden OSM Steuerungen vorgenommen:

2. Automatische Kontrastkorrektur (nur analoger Eingang)

3. Automatische Einstellung (nur analoger Eingang)

Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen.

HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung in dieser Bedienungsanleitung.

Abbildung E.1

Abbildung E.2
Deutsch-4

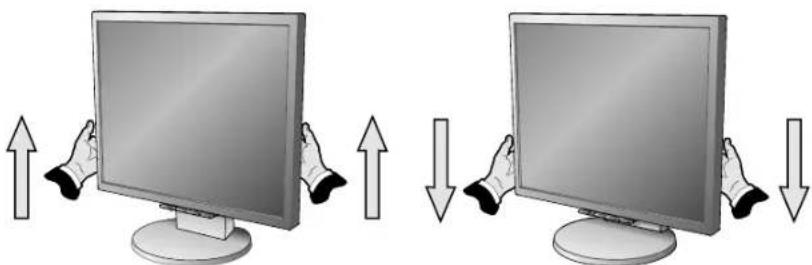

Heben und Senken des Bildschirms

Der Monitor kann gehoben oder gesenkt werden. Fassen Sie den Monitor zu dieser Zweck auf beiden Seiten an, und haben oder senken Sieihn auf die gewünschte Höhe (Abbildung RL.1).

HINWEIS: Hebun und senken Sie den Monitor vorsichtig.

Abbildung RL.1

Neigen und Schwenken

Fassen Sie den Monitor an beiden Seiten und neigen bzw. drehen Sieihn nach Bedarf (Abbildung TS.1).

HINWEIS: Neigen und drehen Sie den Monitor vorsichtig.

Abbildung TS.1

Entfernen des MonitorfuBes für die Montage

So bereiten Sie den Monitor für eine alternative Montage vor:

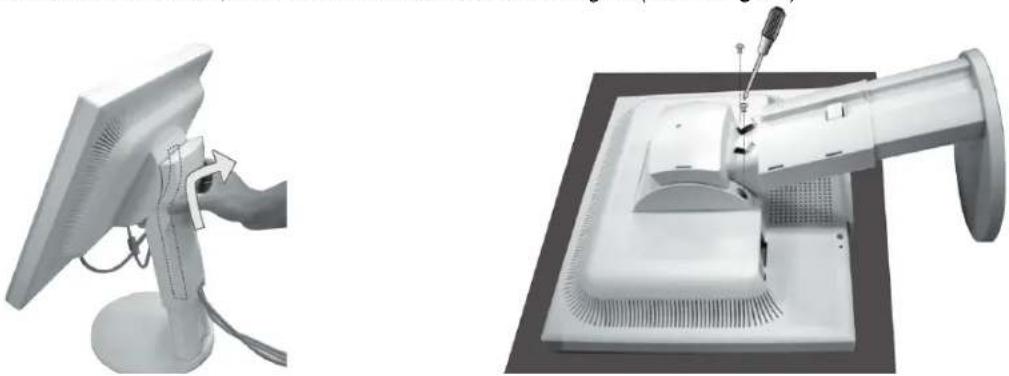

1. Fassen Sie den Monitor auf beiden Seiten an, und haben Sieihn in die hochste Position. Entfernen Sie die Kabelabdeckung (Abbildung S.1).

HINWEIS: Wenn Sie Schwierigkeiten beim Entfernen der Kabelabdeckung haben, drücken Sie die unter Öffnung, wie in der weiterstehenden Abbildung dargestellt, nach oben, um sie zu entfernen.

1. Ziehen Sie alle Kabel ab.
2. Legen Sie den Monitor mit der Vorderseite nach unter auf eine weiche Oberfläche (Abbildung S.2).

HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach unten hin, um die Bedienelemente auf der Vorderseite nicht zu beschädigen.

1. Entfernen Sie die beiden Schrauben, mit denen der Fuß am Monitor befestigt ist (Abbildung S.2).

Abbildung S.1 Abbildung S.2
Deutsch-5

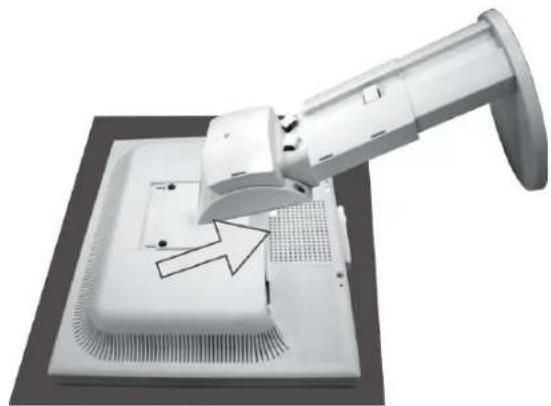

1. Heben Sie den Fuß jetzt an, um die oberen Haken zu losen, und entfernen Sie den Fuß (Abbildung S.3).

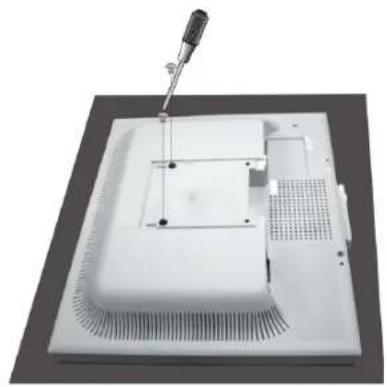

2. Entferen Sie die beiden Schrauben oben am Monitor (Abbildung S.4). Der Monitor kann jetzt auf andere Art montiert werden.
3. SchlieBen Sie die Kabel an der Rückseite des Monitors an.
4. Führn Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubringen.

HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. Entfernen Sie den Monitorfuß vorschichtig.

Abbildung S.3

Abbildung S.4

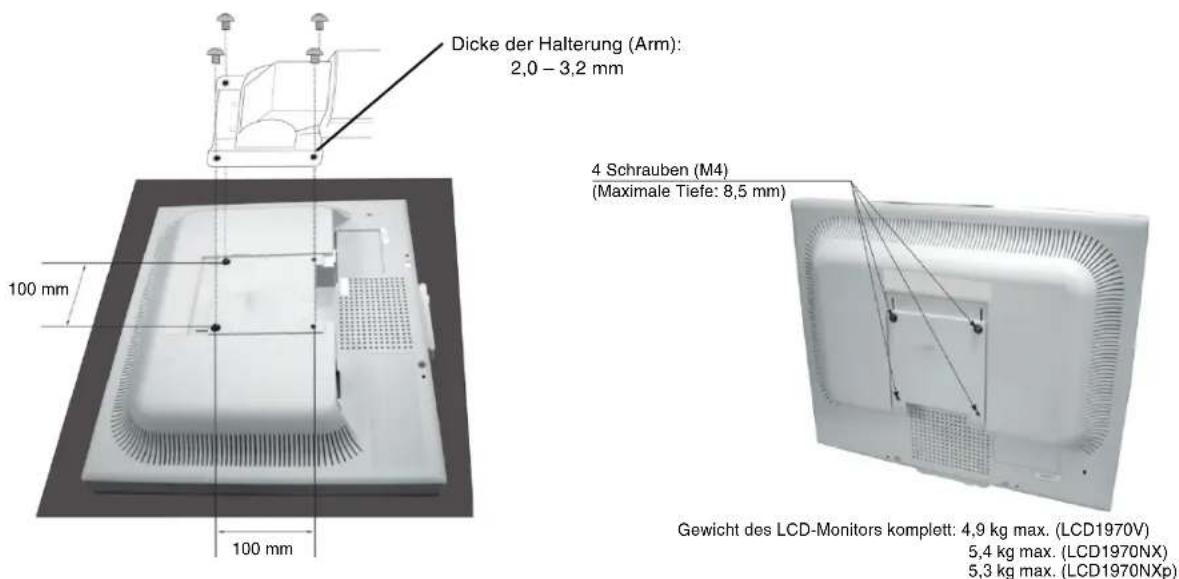

Installation auf einem Tragarm

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. So montieren Sie den Monitor auf einem Tragarm:

1. Entferen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfern des Monitorfußes für die Montage".
2. Verwenden Sie die beim Entfernen des Fußes gelösten Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1).

HINWEIS: Der LCD-Monitor solle nur auf einem zugelassenen Arm montiert werden, der beispisseise mit einem GSZeichen versehen ist. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der fur das Gewicht des Monitors ausreichend stabil ist.

Abbildung F.1

Deutsch-6

Bedienelemente

Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen:

Sie konnen auf das OSM Menu zugreifen, indem Sie eine der Steuerungstaten (MENU/EXIT, Links, Rechts, Auf, Ab) drucken. Zum Wechseln des Signaleingangs drucken Sie die Taste SELECT (nur NX/NXp). Zum Ändern des DV-MODUS, drucken Sie Taste RESET (nur NX/NXp).

HINWEIS: Zum Wechseln des Signaleingangs muss das OSM Menu geschlossen werden.

LCD1970V LCD1970NX/LCD1970NXp

Taste Menu

MENUE/EXIT Öffnet das OSM Hauptmenu. SchlieB das OSM Menu.

Kehrt zum OSM Hauptmenu zurück.

4-Weg-Taste Oben

Unten

Links/Rechts Verschiebt die Markierung nach links oder rechts, um die Menus auszuwahlen.

Verschiebt die Markierung nach links oder rechts, um den Wert zu erhöhen bzw. verringn.

Auf/Ab Verschiebt die Markierung nach oben oder unter, um eine der Steuerungen auszuwahlen.

SELECT Aktiviert die Funktion „Automatische Einstellung". Öffnet das OSM Untermenu.

RESET Setzt das markierte Steuerungsmenu auf die Werkseinstellungen zurück.

HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drücken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie die Funktion RESET mit der Taste MENU/EXIT abbrechen konnen.

Helligkeit-/Kontrast-Steuerungen

HELLIGKEIT

Passt die Bild- und Hintergrundhelligkeit des Bildschirms an.

KONTRAST

Ändert die Bildhelligkeit im Verhältnis zum Hintergrund.

DV Mode (nur NX/NXp)

Ermöglicht Ihnen die geeignete Einstellung für Filme, Bilder, usw, auszuwahlen.

AUTOM. KONTRAST (nur analoger Eingang)

Passst die Bildanzeige automatisch auf die optimalen Einstellungen an.

Automatische Einstellung (nur analoger Eingang)

Stellt Bildposition, Bildbreite und Optimierung automatisch ein.

Bildsteuerungen (nur analoger Eingang)

LINKS/RECHTS

Steuert die horizontale Bildposition im Anzeigebereich des LCD.

AUF/AB

Steuert die vertikale Bildposition im Anzeigebereich des LCD.

BILDBREITE

Durch Erhöhen oder Verringern these Werts wird das Bild breiter bzw. schmaler.

OPTIMIERUNG DER PHASE

Optimiert Scharfe, Deutlichkeit und Bildstätigkeit durch Erhöhen oder Verringern these Werts.

Deutsch-7

Farbsteuerungssystem

Farbsteuerungssystem: Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und ORIGINAL FARBEN sind Standardeinstellungen und können nicht angepasst werden.

R,G,B: Hier konnen die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sightbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung).

ORIGINAL FARBEN: Original-Farbarstellung des LCD-Bildschirms. Diese Einstellung kann nicht geändert werden.

sRGB: Mit dem Modus sRGB wird die Wiedergabetreu der Farbdarstellung in der Desktop-Umgebung bedeutend verbessert. Dabei wird nur ein einziger RGB-Farbraum verwendet. Diese Farbunterstätzung ermöglicht es dem Benutzer, Farbwerte einfach und zuverlüssig zu übermitteln. In den meisten Situationen ist keine zusätzliche Farbverwaltung erforderlich.

Werkzeuge

ABSCHALT-TIMER: Der Monitor schaltet automatisch ab, wenn der Benutzer einen der vorgegebenen Zeitwerte ausgewählt hat.

DIREKTZUGRIFF: Sie können die Helligkeit und den Kontrast direkt einstellen. Wenn diese Funktion aktiviert ist, können Sie die Helligkeit mit den Tasten LINKS oder RECHTS und den Kontrast mit den Tasten AUF oder AB einstehen, während das OSM Menu deaktiviert ist.

WERKSEINSTELLUNG: Mit der OSM-Steuerung „Werkseinstellung" werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie müssen die Taste RESET mehrere Sekunden halten, um die Rücksetzung durchzufahren. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden.

Menüwerkzeuge

SPRACHE: Die OSM Menus sind in acht Sprachen verfugbar.

OSM LINKS/RECHTS: Sie können festlegen, wo das OSM Steuerungsfenster in horizontaler Richtung auf dem Bildschirm angezeigt werden soll.

OSM AUF/AB: Sie können festlegen, wo das OSM Steuerungsfenster in vertikaler Richtung auf dem Bildschirm angezeigt werden soll.

OSM Anzeigedauer: Das OSM Steuerungsmenu wird ausgebendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer" können Sie festlegen, nach welchem Zeitraum das OSM Steuerungsmenu ausgebendet wird, wenn der Benutzer keine Taste druckt.

OSM Abschaltung: Mit „OSM Abschaltung“ werden alle OSM-Funktionen bis auf „Helligkeit“ und „Kontrast“ gespeit. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM Steuerungen hinweist. Um die Funktion „OSM Abschaltung“ zu aktivieren, halten Sie die Tasten SELECT und RECHTS gleichzeitig gedrückt. Um die Funktion „OSM Abschaltung“ zu deaktivieren, halten Sie die Tasten SELECT und LINKS gleichzeitig gedrückt, während Sie sich im OSM Menu befinden.

AUFLösUNG sanzeige: Die optimale Auflösung betragt 1280 x 1024 Pixel. Wenn Sie EIN wahlen, wird in einer Bildschirmeldung nach 30 Sekunden darauf fingewiesen, dass nicht die Auflösung 1280 x 1024 Pixel verwendet wird.

Information

Im Menu „Information“ werden der aktuelle Eingang und die Einstellungen für Auflösung, horizontale und vertikale Bildwiederholfrequency und die Polarität des Monitors angezeigt. Auch Modell und Seriennummer des Monitors werden angegeben.

OSM Warning

Die Menüs der OSM Warnungen können mit der Taste „Exit" ausgebendet werden.

KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein horizontally oder vertikales Sync-Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einsatz oder einem Wechsel des Eingangssignals angezeigt.

AUFLösUNG SANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Menüwerkzeuge deaktiviert werden.

FREQUENZ ZU HOCH: Wenn das Eingangssignal ein nicht-unterstütztes Signaltiming hat oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt.

Einsatzempfehlungen

Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHEN UND NUTZEN DES MULTISYNC LCD-FARBMONITORS:

• ÖFFNEN SIE DEN MONITOR NICT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmer der Abdeckungen kann zu gefährlichen Stromschägen führen und birgt weitere Risiken. Lassen Sie alle Wartungsarbeitien von qualifizierten Wartungstechnikern durchführten.
• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen, und stellen Sie den Monitor in trockenen Räumen auf.
• Führn Sie keinesfalls Objekte in die Gehäuseschlitze ein, da spannungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlagen, zu Feuer oder zu Beschädigungen des Gerats führen kann.
• Legen Sie keine schweren Objekte auf das Netzkabel. Beschäftigungen des Kabels können zu Stromschlagen oder Feuer führen.
• Stellen Sie体系建设 nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und damit schwer beschädigt werden können.
• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.
• Im Inneren der Fluoreszenzrohre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Rohre die ortlichen Vorschriften und Richtlinien.
• Knicken Sie das Netzkabel nicht.
• Verwenden Sie den Monitor nicht inHEYen, feuchten, staubigen oder oligen Bereichen.
• Decken Sie die Luftungsschlitze des Monitors nicht ab.

Unter den folgenden Bedingungen mussen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

Das Netzkabel oder der Netzstecker ist beschädigt.
Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.
- Der Monitor wurde Regen oder Wasser ausgesetzt.
- Der Monitor wurde fallen gelassen, oder das Gehäuse wurde beschädigt.
- Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß.
- Seien Sie vorsichtig, wenn das Glas zerbrochen ist.
- Berühren Sie die Flüssigkristalle nicht, wenn der Monitor oder das Glas zerbrochen ist.

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Luftungsschlitze nicht ab, und stellen Sie den Monitor nichtiben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.
• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Höhe einer Steckdose aufgestellt werden, die leicht zugänglich ist.
• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

Bildschatten: Bei Geraten mit LCD-Technologie tritt ein Phenomen auf, das als Bildschatten besteht ist. Bildschatten sind verbleibende oder sogenannte „Geister“-Bilder, die vom vorhergehenden Bild sichbar auf dem Bildschirm bleiben. Im Unterschied zu CRT-Monitoren ist der Bildschatten auf LCD-Monitoren nicht dauerhafter Natur, aber die Anzeige von Standbildern über eine langere Zeit sollte vermieden werden. Sie konnen den Bildschatten beseitigen, indem Sie den Monitor so lange ausschalten, wie das vorherige Bild angezeigt wurde. Werde auf dem Monitor beispisseweise eine Stunde lang ein Standbild angezeigt und bleibt ein „Geister“-Bild sichbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet.

HINWEIS: NEC DISPLAY SOLUTIONS empfeihlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeiogegeraten, wenn sich das Bild langere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sieihn nicht verwenden.

DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMUDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEAchteN SIE BE DER AUFSTELLUNG DES MONITORS FOLGENDES:

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.
• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihr Augen sollenn leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmitte blicken.
• Platzieren Sie den Monitor in einem Abstand von 40-70 cm von ihren Augen. Der optimale Abstand beträgt 50 cm.
• Entspannen Sie ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie halten.
• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.
• Ist das dargestelle Bild aufgrund von Reflexionen nur schwer zu erkennen, sollen den Sie einen Blendschutzfilter verwenden.
• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.
• Stellen Sie besoin dem Monitor einen Dokumentenhalter auf.
• Platzieren Sie das beim Tippen haufter betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor Ihnen, damit sie den Kopf seltener drehen müssen.
• Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.
• Lassen Sie ihre Augen regelmäßig untersuchen.

Ergonomie

Wir empfehlen folgenden Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• Korrigieren Sie die Helligkeit, bis das Hintergrundraster nicht mehr erkennbar ist.
• Verwenden Sie nicht die Maximaleinstellung der Kontraststeuerung.
• Verwenden Sie bei Standardsignalen die voreingestaltenen Größen- und Positionseinstellungen.
• Verwenden Sie die vordefinierte Farbeinstellung.
• Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalien Wiederholfrequency von 60-75 Hz.
• Verwenden Sie die Primärefarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann.

Reinigen des LCD-Bildschirms

• Wenn der Flüssigkristallbildschirm fleckig oder staubig ist, wischen Sieihn mit einem weichen Tuch ab.
• Verwenden Sie zum Reinigen des LCD-Bildschirms keine harten oder kratzenden Materialien.
• Ü ben Sie keinen Druck auf die LCD-Oberfläche aus.
• Verwenden Sie keine Reinigungslösungen, da sie zur Beschädigung oder Verfährung der LCD-Oberfläche führen können.

Reinigen des Gehäuses

Ziehen Sie den Netzstecker aus der Steckdose.
- Wischen Sie das Gehäuse vorsichtig mit einem weichen Tuch ab.
- Reinigen Sie das Gehäuse zunachst mit einem mit neutrale Reinigungsmittel und Wasser geträkten Tuch, und wischen Sie mit einem trockenen Tuch nach.

HINWEIS: Die Gehäuseoberfläche besteht aus verschiedenen Kunststoffen. Verwenden Sie zum Reinigen NIEMALS Benzol, Verdünner, alkalische oder alkoholhaltige Lösungsmittel, Glasreiniger, Wachs, Politur, Waschmittel oder Insektizide. Bringen Sie das Gehäuse nicht über länger Zeit mit Gummi oder Vinyl in Berührung. Diese Flüssigkeiten und Stoffe können dazu führen, dass die Farbe beeinträchtigt wird und reibt oder abblätter.

NPOEIAOIOIHZH

TIA NA ANOΦYFETE TON KINΔYNO IYPKAFIAS H HAEKTPOHHEIAZ, MHN EKETETE AYTH TH ΣYΣKEYH ΕE BPOXH 'H YTPA2IA. ENIISZ, MH XPHSIMONOIEITE TO IOANMOENO ΦIAYTH Θ ΣYΣKEYH ΜE YIIOAOXH KAΩΔIOY IPOEKTA2HS 'H AANES E0AOYES EAN OI AKPOADEKTESTOY ΦI ΔEN MINOPOYN NA EIZAXOYN ΠAHPΩ

ANOΦYETE NA ANOITETEH ΣYΣKEYH KAθΩΣT0 EΣΩTEPIKO YNAPXOYN EAPTMATA ME YψHΛH TA ΣA TO ΣEPBI ΣANEYOYNOEITE ΣTO EEOYΣΟΔOTHMENO NPOΩNIKO TOY ΣEPBI Σ

PPOXH

IPOSOXH: IIA NA MEIQSETE TON KINADYNO HAEKTPONHEIA, BEBAIIOEITE OTI TO KAANDOPEYMATOZ DEN EINAI TONOETHMENO STHN IPIZA. IIA NA ANOYSNDEETE PAHPOZ TH SYKEY ANO THN HAEKTPIKH TPOΦOOSIA, ANOYSNDETE TO KAANDOPEYMATOZ ANO THN IPZAA ENAAAASOMENOY PEYMATOZ. MHN AΦAIEITE TO KAAYMMA ('H TO NIGMEPOZ). DEN YIAPXOYN EAPTHMATA ZTO EZEPTIKO THZ SYKEYHZ TA ONIOIA MINOPEI NA ENIISKEYAEEI O XPHSTZ. IIA TO ZEPBIZ ANEYOTYNOEITE ZTO EEOYIOAOHMENO IPOSONIKO TOY ZEPBIZ.

AutoTo ouuBoLo npoeiDonoie To xpntn oTo eouwTePiK Tc uOaKeunC unapxouv EApTmuata xomegaeApkTa uynan taon wote va npokAnei nAekponlaia. suvenoc, evai enikivduvo va ayyicet TaEApTmuata OTo eouwTePiK Tc ouoKeunC.

AutoTo ouuBoLo npoeiDonoie To xpnoT oTI nePuaBavovTa onmuVtkec obnyie c oxetika e Tn aeitoupyia KaT n ouvtnpnAn autnc Tc ouokuec. SuvenwC, npene va tic diaaabeTne pooeKTikawotv a anopuyete TuXov npoBnata.

Ppooox:

Otav xpoaonoeite thv oovn MultiSync LCD1970V/MultiSync LCD1970NX/MultiSync LCD1970NXp eEvaaooevo Peua 220-240V ornv Eupwn, xpoaonoiote to kaawto pueuato nou npexetai e tv oovn.

TnV Ayyia, eva yekpuevo kaowb BS e diaopppwveo buoia aupn aoapaleia (5A) eykateotneyn ia xpn n e autnv tnv oovn. Eav n oovn dev ouvobetai ano kawio peuatoc, aneuvuote otov npouenutoc.

Otav xpoaioeite thv oov MultiSync LCD1970V/MultiSync LCD1970NX/MultiSync LCD1970NXp evaalaooEv Opu 220-240V otnv Auotpalia, xnoaonoiote to kalwio peuatooc nou npexetai e tv oovn. Eav n oovn dev ouvodveta no kawio puemuotc aneuuvtheta tov npoumtheta uac.

Ureticinin Bildirimi

Renkli monitor MultiSync LCD1970V (L194RK)/

MultiSync LCD1970NX (L194RH)/MultiSync
