Produkttyp	Elektronischer Muskelstimulator
Modell	CoreBelt 3.0
Marke	Compex
Stromversorgung	Wiederaufladbarer Lithium-Polymer-Akku 3,7 V / 500 mAh
Aufladen	Über USB-Kabel (Netzteil empfohlen 5V/1A), ca. 2 Stunden
Kanäle	Zwei unabhängige und individuell einstellbare Kanäle
Impulsform	Konstantstrom-Rechteckimpulse mit Kompensation, max. Ladung 36 µC pro Impuls
Programme	Bauchmuskeln straffen, Taillenumfang reduzieren, Bauchmuskeln formen, unteren Rücken stärken, Rücken entspannen, Rücken massieren, Rumpfstabilität stärken, kombinierte aktive Trainingsprogramme
Mobile App	Kompatibel mit iOS ≥12 und Android ≥8, Steuerung über Bluetooth Low Energy
Elektroden	4 Klebeelektroden 8x8 cm, wiederverwendbar bis zu 15 Anwendungen
Gürtel	Verstellbar, Größen S/M (65-85 cm) und L/XL (85-114 cm), handwaschbar
Konnektivität	Bluetooth 4.0, 2,4-GHz-Band, Standardreichweite
Sicherheit	Automatische Abschaltung, Überstromschutz, elektrische Isolierung, CE- und FCC-Zertifizierung
Betriebsbedingungen	0°C bis +40°C, 15% bis 75% relative Luftfeuchtigkeit (ohne Kondensation)
Lagerung	-20°C bis +45°C, max. 75% relative Luftfeuchtigkeit
Pflege des Stimulators	Reinigung mit einem weichen Tuch und einem lösungsmittelfreien alkoholbasierten Reinigungsmittel
Pflege des Gürtels	Nur Handwäsche, nicht bügeln, nicht im Trockner trocknen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Fehlfunktionen wenden Sie sich an den Compex-Kundendienst.
Lieferumfang	Stimulator, Gürtel, 4 Elektroden, USB-Kabel, Reisetasche, Schnellstartanleitung, Warnhinweise
Garantie	Siehe beiliegende Anleitung (voraussichtlich 3 Jahre Standardgarantie)

Häufig gestellte Fragen - CoreBelt 3.0 COMPEX

Warum habe ich nach einer Sitzung Muskelschmerzen?

Wie bei einem normalen Training kann die Muskelstimulation Muskelschmerzen verursachen. Das ist normal und verschwindet in der Regel nach ein bis zwei Tagen. Vermeiden Sie eine neue Sitzung, wenn die Schmerzen anhalten.

Was tun bei Hautreizungen unter den Elektroden?

Leichte Rötungen können auftreten und verschwinden oft innerhalb von 10 bis 20 Minuten. Beginnen Sie keine neue Sitzung auf einer noch geröteten Stelle. Wenn die Reizung anhält, ersetzen Sie die Elektroden.

Die Stimulation erzeugt nicht die gewohnten Empfindungen, was ist zu überprüfen?

Überprüfen Sie, ob alle Einstellungen korrekt sind und die Elektroden richtig positioniert sind. Ändern Sie bei Bedarf leicht ihre Position.

Was tun, wenn die Stimulation unangenehm ist?

Die Elektroden können abgenutzt sein oder nicht mehr richtig haften. Ersetzen Sie sie. Überprüfen Sie auch, ob die Metallpads sauber sind, und passen Sie die Positionierung der Elektroden an.

Was bedeutet die rot blinkende LED-Anzeige?

Das rote Blinken zeigt an, dass das Programm aufgrund einer offenen Verbindung unterbrochen wurde: eine oder mehrere Elektroden haben keinen Hautkontakt.

Die LED blinkt grün, was tun?

Das grüne Blinken bedeutet, dass der Akku schwach ist. Laden Sie das Gerät mit dem USB-Kabel auf.

Der Stimulator lässt sich nicht einschalten, was soll ich tun?

Versuchen Sie, den Stimulator aufzuladen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Compex-Kundendienst.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Stellen Sie sicher, dass das Gerät eingeschaltet ist und keine Stimulation läuft. Halten Sie die Intensitätstasten - und + gleichzeitig 3 Sekunden lang gedrückt, bis das Gerät neu startet.

Kann ich das Gerät ohne die mobile App verwenden?

Ja. Ohne die App startet das Standardprogramm "Meine Rumpfstabilität stärken", das gleichzeitig die Bauchmuskeln und den unteren Rücken stimuliert.

Wie pflege ich die Elektroden, um ihre Lebensdauer zu verlängern?

Legen Sie nach jeder Sitzung die Plastikschutzfolie auf die schwarze Seite der Elektroden und bewahren Sie sie in der Tasche auf. Stellen Sie sicher, dass Ihre Haut vor dem Aufkleben sauber und trocken ist. Ersetzen Sie die Elektroden nach maximal 15 Anwendungen.

BEDIENUNGSANLEITUNG CoreBelt 3.0 COMPEX

9. SPECIFICHE TECNICHE

Produktbeschreibung......137

Beschreibung des gürtels......138

Laden des geräts....141

App herunterladen....141

Positionieren der elektroden und des stimulators im gürtel....142

Starten einer sitzung 144

Auswählen und starten eines programms....146

Beenden einer sitzung......146

1. HÄUFIG GESTELLTE FRAGEN .....147
2. WARTUNG......148
3. TECHNISCHE SPEZIFIKATIONEN.... 151
4. EMV-TABELLE......153

WARNHINWEISE

Es wird dringend empfohlen, diese Anweisungen, Kontraindikationen und

Sicherheitsmaßnahmen sorgfältig durchzulesen, bevor das Produkt verwendet wird.

1. ERKLÄRUNG DER SYMBOLE

	Referenznummer
	Seriennummer
	Vor der Verwendung dieses Produkts ist die Bedienungsanleitung zu lesen und zu verstehen
	Achtung
	Vor Berührung mit dem Finger und Fremdkörper mit einem Durchmesser von mehr als 12 Millimetern geschützt. Gegen senkrecht fallendes Tropfwasser bis zu einem Winkel von 15 Grad geschützt
	Hochfrequenzgeräte
	Hersteller
	Herstellungsort und -datum
	Dieses Produkt muss getrennt vom Hausmüll entsorgt und zum Recycling und zur Wiederverwendung speziellen Sammeleinrichtungen zugeführt werden
	Trocken aufbewahren
	Anwendungsteile vom Typ BF

	Nicht bleichen
	Nicht auswringen
	Chargenbezeichnung
	Nur für einen Anwender
	Elektroden nicht auf verletzter Haut platzieren
	NICHT verwenden, während Sie ein Fahrzeug lenken oder Maschinen bedienen
	Stimulation nicht transzerebral oder über dem vorderen Hals anwenden
	0,1 Watt/cm2 nicht überschreiten
	Elektroden während der Behandlung getrennt halten
	Nicht verwenden, wenn die Verpackung beschädigt ist
	Elektrodenapplikationsbereich mit Wasser und Seife reinigen, sorgfältig nur mit Wasser abspülen

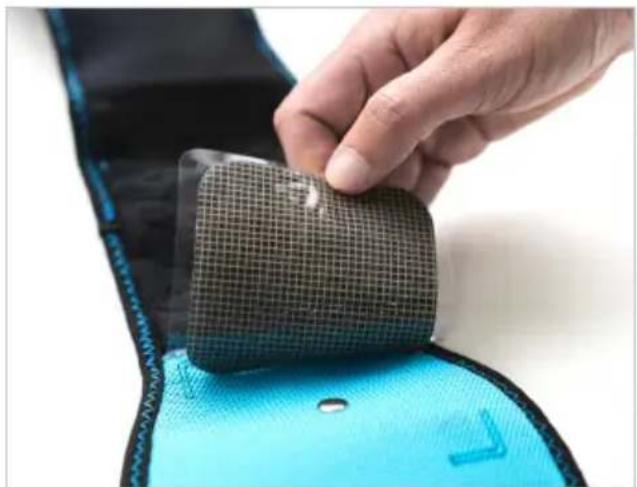

	Kunststoff von der Rasterseite entfernen
	Das Elektrodenraster mit den Konturen nach unten befestigen
	Kunststoffabdeckung von der schwarzen Elektrodenseite entfernen

	Den Gürtel um die Taille legen
N	Sitzung starten
:F	Stimulationsgerät nach der Sitzung ausschalten
	Den Gürtel von der Taille abnehmen und die Kunststoffabdeckung wieder an der schwarzen Elektrodenseite anbringen
	Gürtel zusammenlegen
	Alles zurück in den Beutel legen

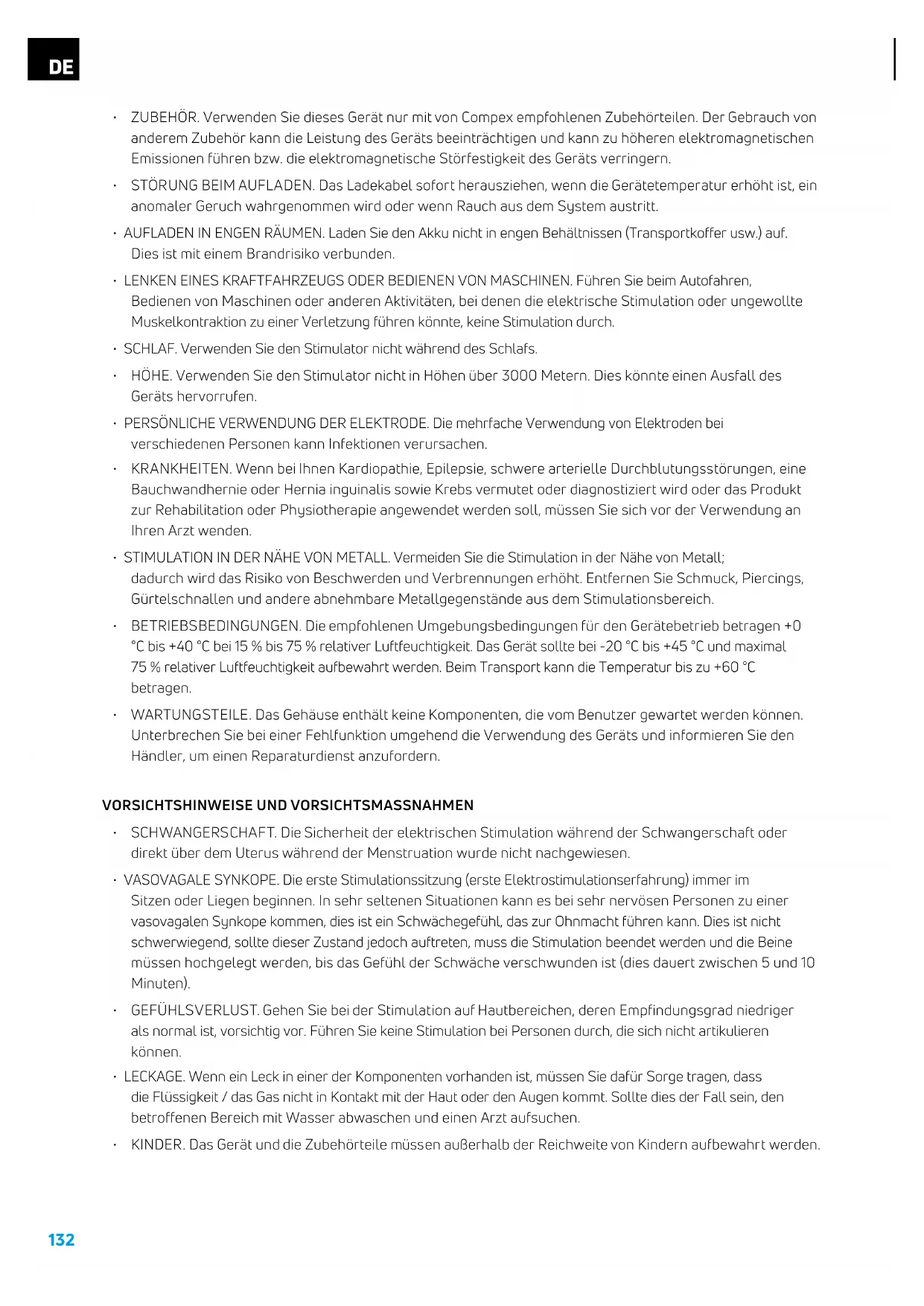

• ZUBEHÖR. Verwenden Sie dieses Gerät nur mit von Compex empfohlenen Zubehörteilen. Der Gebrauch von anderem Zubehör kann die Leistung des Geräts beeinträchtigen und kann zu höheren elektromagnetischen Emissionen führen bzw. die elektromagnetische Störfestigkeit des Geräts verringern.
• STÖRUNG BEIM AUFLADEN. Das Ladekabel sofort herausziehen, wenn die Gerätetemperatur erhöht ist, ein anomaler Geruch wahrgenommen wird oder wenn Rauch aus dem System austritt.
• AUFLADEN IN ENGEN RÄUMEN. Laden Sie den Akku nicht in engen Behältnissen (Transportkoffer usw.) auf. Dies ist mit einem Brandrisiko verbunden.
• LENKEN EINES KRAFTFAHRZEUGS ODER BEDIENEN VON MASCHINEN. Führen Sie beim Autofahren, Bedienen von Maschinen oder anderen Aktivitäten, bei denen die elektrische Stimulation oder ungewollte Muskelkontraktion zu einer Verletzung führen könnte, keine Stimulation durch.
• SCHLAF. Verwenden Sie den Stimulator nicht während des Schlafs.
• HÖHE. Verwenden Sie den Stimulator nicht in Höhen über 3000 Metern. Dies könnte einen Ausfall des Geräts hervorrufen.
• PERSÖNLICHE VERWENDUNG DER ELEKTRODE. Die mehrfache Verwendung von Elektroden bei verschiedenen Personen kann Infektionen verursachen.
• KRANKHEITEN. Wenn bei Ihnen Kardiopathie, Epilepsie, schwere arterielle Durchblutungsstörungen, eine Bauchwandhernie oder Hernia inguinalis sowie Krebs vermutet oder diagnostiziert wird oder das Produkt zur Rehabilitation oder Physiotherapie angewendet werden soll, müssen Sie sich vor der Verwendung an Ihren Arzt wenden.
  • STIMULATION IN DER NÄHE VON METALL. Vermeiden Sie die Stimulation in der Nähe von Metall; dadurch wird das Risiko von Beschwerden und Verbrennungen erhöht. Entfernen Sie Schmuck, Piercings, Gürtelschnallen und andere abnehmbare Metallgegenstände aus dem Stimulationsbereich.
• BETRIEBSBEDINGUNGEN. Die empfohlenen Umgebungsbedingungen für den Gerätebetrieb betragen +0 °C bis +40 °C bei 15 % bis 75 % relativer Luftfeuchtigkeit. Das Gerät sollte bei -20 °C bis +45 °C und maximal 75 % relativer Luftfeuchtigkeit aufbewahrt werden. Beim Transport kann die Temperatur bis zu +60 °C betragen.
• WARTUNGSTEILE. Das Gehäuse enthält keine Komponenten, die vom Benutzer gewartet werden können. Unterbrechen Sie bei einer Fehlfunktion umgehend die Verwendung des Geräts und informieren Sie den Händler, um einen Reparaturdienst anzufordern.

VORSICHTSHINWEISE UND VORSICHTSMASSNAHMEN

• SCHWANGERSCHAFT. Die Sicherheit der elektrischen Stimulation während der Schwangerschaft oder direkt über dem Uterus während der Menstruation wurde nicht nachgewiesen.
• VASOVAGALE SYNKOPE. Die erste Stimulationssitzung (erste Elektrostimulationserfahrung) immer im Sitzen oder Liegen beginnen. In sehr seltenen Situationen kann es bei sehr nervösen Personen zu einer vasovagalen Synkope kommen, dies ist ein Schwächegefühl, das zur Ohnmacht führen kann. Dies ist nicht schwerwiegend, sollte dieser Zustand jedoch auftreten, muss die Stimulation beendet werden und die Beine müssen hochgelegt werden, bis das Gefühl der Schwäche verschwunden ist (dies dauert zwischen 5 und 10 Minuten).
• GEFÜHLSVERLUST. Gehen Sie bei der Stimulation auf Hautbereichen, deren Empfindungsgrad niedriger als normal ist, vorsichtig vor. Führen Sie keine Stimulation bei Personen durch, die sich nicht artikulieren können.
• LECKAGE. Wenn ein Leck in einer der Komponenten vorhanden ist, müssen Sie dafür Sorge tragen, dass die Flüssigkeit / das Gas nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies der Fall sein, den betroffenen Bereich mit Wasser abwaschen und einen Arzt aufsuchen.

• KINDER. Das Gerät und die Zubehörteile müssen außerhalb der Reichweite von Kindern aufbewahrt werden.

• FREMDKÖRPER. Es dürfen keine Fremdkörper (Erde, Wasser, Metall usw.) in das Gerät oder das Akkufach gelangen.

• WÄRME- ODER KÄLTEERZEUGENDE GERÄTE. Durch die Verwendung von wärme- oder kälteerzeugenden Geräten (z. B. elektrische Heizdecken, Heizkissen oder Eispacks) können die Leistung der Elektroden oder der Kreislauf / die Empfindlichkeit des Anwenders beeinträchtigt werden, was mit einem erhöhten Verletzungsrisiko verbunden ist.
• INNERE BLUTUNGEN. Gehen Sie mit Vorsicht vor, wenn Sie zu inneren Blutungen neigen, zum Beispiel nach einer Verletzung oder Fraktur.
• NACH DER OPERATION. Nach einer vor kurzem durchgeführten Operation mit Vorsicht vorgehen.
  • STIMULATION GESUNDER HAUT. Die Stimulation nur auf gesunder Haut durchführen. Wird diese Anweisung nicht befolgt, kann die Stimulation durch Läsionen oder Hauterkrankungen verursachte Probleme weiter verschlimmern.
• GEBRAUCHSANLEITUNG FÜR ELEKTRODEN. Beachten Sie hierzu bitte die Anwendungs- und Lagerbedingungen sowie das Verfallsdatum auf dem Beutel der Elektroden.
• GRÖSSE DER ELEKTRODEN. Vorsicht ist bei Stromdichten von mehr als 2 mA/cm2 geboten.
• REINIGUNG DER HAUT. Es empfiehlt sich, vor dem Anlegen der Elektroden die Haut zu waschen, alle Spuren von Fett zu entfernen und sie abzutrocknen.
• ANLEGEN DER ELEKTRODEN. Legen Sie die Elektroden so an, dass ihre gesamte Fläche mit der Haut in Kontakt ist.
• ANORDNUNG DER ELEKTRODEN. Legen Sie die Elektroden so an, wie in der Dokumentation beschrieben. Compex haftet nicht für irgendwelche Folgen, die durch nicht richtig positionierte Elektroden entstehen.
• ELEKTRODEN VERSETZEN. Schalten Sie den Stimulator immer aus, bevor Sie Elektroden versetzen oder abnehmen.
• WIRKSAMKEIT DER ELEKTRODEN. Verwenden Sie Klebeelektroden niemals für mehr als 15 Sitzungen, da der Kontakt zwischen Elektrode und Haut, der für den Komfort des Anwenders und die Wirksamkeit der Stimulation eine wichtige Rolle spielt, allmählich abnimmt.
• HAUTREIZUNG. Bei Personen mit sehr empfindlicher Haut kann es nach der Behandlung unter den Elektroden zu Hautrötungen kommen. Diese Rötung ist in der Regel vollkommen harmlos und geht nach 10 bis 20 Minuten wieder zurück. Beginnen Sie jedoch niemals mit einer weiteren Stimulationssitzung in der gleichen Körperpartie, solange die Rötung sichtbar ist.
• AKKU. Wenn das Gerät mit eingelegtem Akku nicht benutzt wird, wird empfohlen, das Gerät mindestens alle drei Monate anzuschließen, um den Akku wieder aufzuladen.

3. VORGESEHENE VERWENDUNG

Ihr Compex ist ein Elektrostimulator, der Nervenfasern durch elektrische Impulse stimuliert, die durch Elektroden übertragen werden. Mit den vom Gerät abgegebenen Impulsen können verschiedene Arten von Nervenfasern stimuliert werden:

Motorische Nerven, um die Muskelreaktion zu stimulieren; dies ist die so genannte elektrische Muskelstimulation (EMS), die im Corebelt 1.0, 3.0 und 5.0 verfügbar ist.

1. Vorgesehene Anwendergruppe

Der Compex und sein Zubehör werden von Erwachsenen verwendet und sind für eine gesunde Muskelstimulation mit dem Ziel der Verbesserung konzipiert und erleichterung der Muskelleistung.

Der Anwender sollte in der Lage sein:

• Die Gebrauchsanweisung, Indikationen, Kontraindikationen und Warnhinweise des Gerats lesen und verstehen
• Auditive und visuelle Signale wahrnehmen

2. Umgebung für die bestimmungsgemäße Verwendung

Das Gerät muss im Innenbereich verwendet werden und kann von einem nicht spezialisierten Anwender in jedem beliebigen Raum benutzt werden, z. B. in seinem Zuhause, am Arbeitsplatz oder in einer Sportstätte.

3. Vorhergesehener Körperteil

Das Produkt ist für die Verwendung im Bauchbereich und am unteren Rücken vorgesehen und sollte nur auf gesunder Haut verwendet werden.

1. INHALT DER SETS

	Corebelt 1.0 Corebelt 3.0 Corebelt 5.0
	REF QTY REF QTY REF QTY
StimulatorSendet Impulse über denGürtel und die Elektrodenan die Muskeln, um siezusammenzuziehen oder zuentspannen.	15-01511	15-01521	15-01531
GürtelEr passt sich an die Taillenweitean und ermöglicht die korrektePositionierung der Elektroden.	12-0151BLT-xx	1	12-0152BLT-xx	1	12-0153BLT-xx	1
Beutel mit Elektroden (8 x 8 cmElektroden)Die Elektroden müssen am Gürtelplatziert werden, bevor Sie ihntragen. Sie haben direkten Kontaktmit der Haut und ermöglichendas Senden des Impulses an dieMuskeln.	82-02501	82-02501	82-02501
USB-KabelEs wird an ein beliebiges USB-Ladegerät angeschlossen undermöglicht das Aufladen desStimulators. Eine vollständigeAufladung kann bis zu 2 Stundendauern.	6011631	6011631	6011631
TransporttascheDer Stimulator, der Gürtel und dasZubehör können darin ordentlichverstaut und transportiert werden.	12-03291	12-03301	12-03311
KurzanleitungSie erhält allgemeineInformationen zur Verwendungdes Produkts.	14-08841	14-08841	14-08841
Merkblatt mit WarnhinweisenInformiert über die Risiken undVorsichtsmaßnahmen, auf die beider Verwendung des Produktsgeachtet werden muss.	14-08831	14-08831	14-08831
App zum HerunterladenErmöglicht die volle Kontrolleüber das Produkt.	JA		JA		JA
	≥ iOS12	≥ Android 8	≥ iOS12	≥ Android 8	≥ iOS12	≥ Android 8

5. ZIELE/PROGRAMME DES PRODUKTS

	Corebelt 1.0 Corebelt 3.0 Corebelt 5.0
Bauchziele (nur Frontelektroden)
Ich möchte meine Bauchmuskeln straffen		•	•
Ich möchte meine Taille betonen		•	•
Ich möchte meine Bauchmuskeln formen		•	•
Ziele im Lendenbereich (nur Rückenelektroden)
Ich möchte meinen Lendenbereich stärken		•	•
Ich möchte meinen Rücken entspannen			•
Ich möchte meine Rückenbeschwerden massieren			•
Ziele für die Körpermitte (mit Front- und Rückenelektroden)
Ich möchte meine Körpermitte stärken		•	•
Ich möchte hart daran arbeiten, um ein Ergebnis zu erzielen 1*		•	•
Ich möchte hart daran arbeiten, um ein Ergebnis zu erzielen 2*			•
Programme
P1 Bauchmuskeltraining (nur Frontelektroden)	•
P2 Stärkung meiner Körpermitte (Front- und Rückenelektroden)	•

Im Durchschnitt dauert eine Sitzung 20 min und das Produkt sollte dreimal pro Woche verwendet werden, um Ergebnisse zu erzielen. Weitere Informationen zu den Zielen finden Sie, indem Sie die Anweisungen der App befolgen.

* Diese Ziele kombinieren gleichzeitig Muskelstimulation und aktives Training.

6. GERÄTEFUNKTION

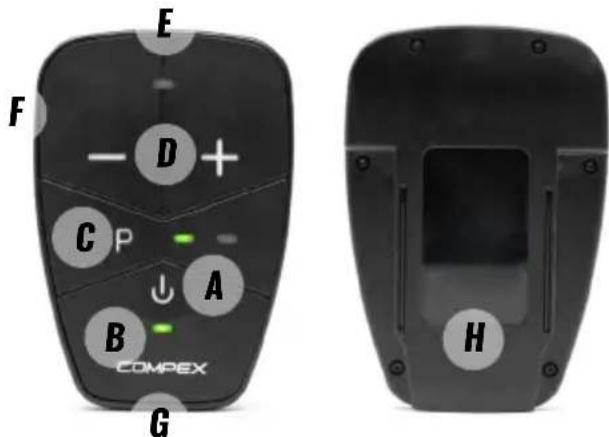

PRODUKTBESCHREIBUNG

Der Stimulator ist an den Gürtel angeschlossen und kann mehrere Funktionen ausführen. Einige Funktionen können auch über die App gesteuert werden.

E F - D + C P ↓ A B COMPEx G H

A. Ein/Aus-Taste oder Pausen-Taste während der Stimulation

B LED-Anzeige für Power und Akku (siehe Status im Anschluss)

C Programm-Taste (nur bei Corebelt 1.0 verfügbar) zur Auswahl von Programm

P1 oder P2

P1; erste LED leuchtet dauerhaft grün
P2; erste und zweite LED leuchten dauerhaft grün

D Intensitätstasten (+/-) zur Verstärkung oder Verringerung der Stimulationsintensität

E Stimulations-LED-Anzeige (siehe Status im Anschluss)

F Ladeanschluss; zum Laden des Geräts das USB-Kabel anschließen

G Buchsen für den Gürtelanschluss

H Führung zum Einführen des Stimulators in den Gürtel; schieben Sie das Produkt in die Gürtelhalterung

LED-Anzeige am Stimulator

LED-Anzeige für Power und Akku LED-Anzeige für Stimulation
LED leuchtet dauerhaft grün: Produkt EIN LED leuchtet dauerhaft gelb: Stimulation aktiv
LED leuchtet gelb und wechselt zu dauerhaft grün bei vollständiger Aufladung: Produkt wird aufgeladen	LED blinkt einmal gelb: Intensitätserhöhung oder -verringerung
LED blinkt grün: Akkuladung des Geräts niedrig LED blinkt gelb (Burst): Max. Intensität erreicht
Beim Aufladen blinkt die LED rot: Temperatur zu niedrig oder zu hoch, um den Stimulator aufzuladen	-
LED blinkt rot: Programm pausiert aufgrund offener Elektrode -
LED abwechselnd grün/rot: Produkt bereit für die Kopplung -
LED leuchtet dauerhaft rot und schaltet sich dann aus: Fehlerstatus	-

BESCHREIBUNG DES GÜRTELS

A B C D E D

A. Holster
B. Kerben zur Erleichterung der Positionierung des Gürtels auf dem Rücken
C. Elastischer Gurt, um zu vermeiden, dass lose Enden des Gürtels nach unten hängen
D. Metallstifte; die Elektroden müssen auf diesen Metallstiften positioniert werden
E. Klettverschlussbefestigung zur Anpassung der Gurtgröße

Anpassen des Gürtels

Die Gürtelgröße wird durch Messung des Taillenumfangs eingestellt. Der ermittelte Taillenumfang wird mit der entsprechenden Gürtelnummer abgeglichen.

Tipps: Wie wird der Hüftumfang gemessen?

Stellen Sie sich gerade hin, legen Sie das Maßband in Höhe Ihres Bauchnabels an und wickeln Sie es um Ihre Taille. Drücken Sie das Maßband gegen Ihren Körper. Achten Sie darauf, dass Sie nicht zu feste drücken. Nehmen Sie dann die Messung vor.

Gürtelgröße S/M

Taillenumfang Bereich für den Klettverschluss
65 - 67cm 0
67 - 72cm 1
72 - 78cm 2
78- 84 cm 3
84 - 85cm 4

Gürtelgröße L/XL

Taillenumfang Bereich für den Klettverschluss
85 -87cm 0
87-94 cm 1
94 - 100cm 2
100 - 107cm 3
107-113cm 4
113-114cm 5

Passen Sie den Gürtel entsprechend an, indem Sie den inneren Klettverschluss auf der im vorherigen Schritt ermittelten Gürtelnummer anbringen.

Passen Sie dann den äußeren Klettverschluss auf der anderen Seite an und legen Sie den Gürtel in eine S-Form.

Ertasten Sie mit Ihren Fingern Ihre Wirbelsäule und legen Sie die Mitte des hinteren Gürtels ohne Elektroden auf die Wirbelsäule. Die Kerben am Gürtel sollten die Positionierung erleichtern.

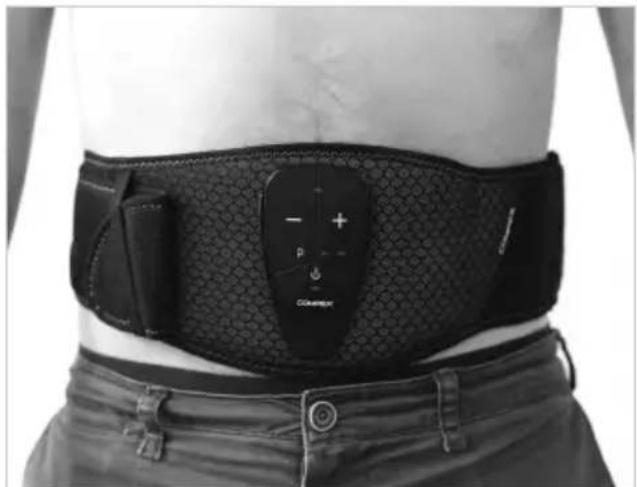

Die Vorderseite des Gürtels positionieren, festziehen und von rechts schließen.

Das Kunststoff-Gürtelholster muss sich an der Vorderseite mittig auf dem Bauchnabel befinden. Ist dies nicht der Fall, nehmen Sie den Gürtel ab und passen Sie den Gürtel erneut an.

Sollten Sie eine passende Einstellung gefunden haben, passen Sie den Gürtel erst wieder an, wenn sich Ihre Körperform verändert.

LADEN DES GERÄTS

Entfernen Sie den Stimulator vom Gürtel, bevor Sie ihn wieder aufladen. Schließen Sie das USB-Kabel an ein Wandladegerät oder einen PC an und verbinden Sie es dann mit dem Stimulator. Während der Akku geladen wird, leuchtet die LED dauerhaft gelb und wechselt zu dauerhaft grün bei vollständiger Aufladung. Es wird dringend empfohlen, den Akku vor der ersten Verwendung des Geräts vollständig zu laden, um seine Leistung und Lebensdauer zu erhöhen.

Wenn Sie das Gerät für länger als drei Monate nicht verwenden, sollten Sie darauf achten, dass der Akku vollständig geladen ist.

Für Corebelt 1.0, 3.0 und 5.0 können Sie die App herunterladen und mit dieser auf alle Funktionen des Produkts zugreifen.

Damit Sie die Corebelt App nutzen können, muss Ihr Smartphone die Funktion Bluetooth Low Energy unterstützen und mit dem Betriebssystem ≥ iOS12 und ≥ Android 8 kompatibel sein.

POSITIONIEREN DER ELEKTRODEN UND DES STIMULATORS IM GÜRTEL

Die beidseitig haftenden Elektroden sollten gemäß den auf dem Gürtel gekennzeichneten Markierungen auf dem Gürtel positioniert werden.

Öffnen Sie die Packung mit den Elektroden und entfernen Sie den Kunststoff von der Seite mit dem Rastermuster.

Befestigen Sie das Elektrodenraster mit den Konturen nach unten.

Zu diesem Zeitpunkt sollte die einfarbig schwarze Seite der Elektroden sichtbar sein.

Wir empfehlen die Platzierung der vier Elektroden, zwei an der Vorderseite und zwei auf der Rückseite, auch wenn Sie nur die Bauchmuskeln oder nur den unteren Rücken stimulieren.

Stellen Sie sicher, dass die Metallstifte vollständig von den Elektroden bedeckt sind.

Verwenden Sie dieses Produkt nur mit den von Compex empfohlenen Elektroden.

Schieben Sie den Stimulator in das Gürtelholster. Achten Sie darauf, dass der Stimulator richtig eingesteckt ist.

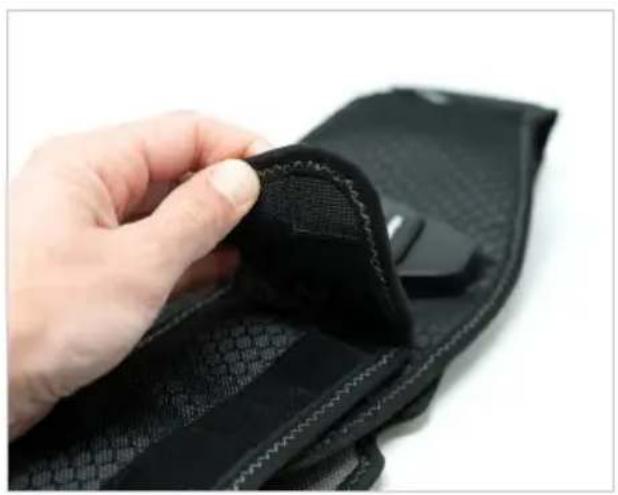

STARTEN EINER SITZUNG

Sorgen Sie dafür, dass Ihre Gürtelgröße bereits vor Beginn der Sitzung eingestellt ist. Falls nicht, siehe Abschnitt „Anpassen des Gürtels“.

Entfernen Sie die Kunststoffabdeckung von der schwarzen Seite der Elektroden.

Positionieren Sie die Rückseite des Gürtels im Lendenbereich. Ertasten Sie hierzu mit Ihren Fingern Ihre Wirbelsäule und legen Sie die Mitte des hinteren Gürtels auf die Wirbelsäule. Die Kerben am Gürtel sollten die Positionierung erleichtern.

Legen Sie dann den Gürtel um Ihre Taille. Die vorderen Elektroden sollten sich auf beiden Seiten neben Ihrem Bauchnabel befinden.

Schließen Sie den Gürtel mit der anderen Seite des Klettverschlusses. Um zu vermeiden, dass lose Enden des Gürtels nach unten hängen, können Sie das Ende des Gürtels am Klettverschluss befestigen und es unter den elastischen Gurt schieben.

Stellen Sie sicher, dass die Elektroden fest auf der Haut liegen.

Drücken Sie zum Einschalten des Produkts die Ein/Aus-Taste.

AUSWÄHLEN UND STARTEN EINES PROGRAMMS

Laden Sie für Corebelt 1.0, 3.0 und 5.0 die App herunter und befolgen Sie die Anweisungen der App.

Auf Wunsch können Sie während der Stimulation die Steuerung des Programms direkt über den Stimulator vornehmen.

Durch Drücken der Tasten + oder - können Sie die Intensität erhöhen oder verringern. Drücken Sie kurz die Ein/Aus-Taste, um das Programm zu pausieren. Zum erneuten Starten drücken Sie die +-Taste.

Für Corebelt 3.0 und 5.0

Sie können auch eine Sitzung ohne die App starten. In diesem Fall ist das Standardprogramm „Stärkung meiner Körpermitte“ geladen, das die Bauchmuskeln und den Lendenwirbelbereich gleichzeitig stimuliert. Für dieses Programm werden Front- und Rückenelektroden verwendet.

Für Corebelt 1.0

Sie können auch eine Sitzung ohne die App starten. In diesem Fall drücken Sie die Taste P, um das Programm P1 oder P2 auszuwählen. Erhöhen Sie danach die Intensität bis zum gewünschten Niveau, indem Sie die +-Taste drücken. Achten Sie darauf, die Intensität während der Kontraktionsphase (der starken Phase) zu erhöhen. Wenn Sie die Intensität verringern möchten, drücken Sie einfach auf die Taste -. Drücken Sie kurz die Ein/Aus-Taste, um das Programm zu pausieren. Zum erneuten Starten drücken Sie die +-Taste.

Programm P1: Bauchmuskeltraining → Frontelektroden verwenden

Programm P2: Stärkung meiner Körpermitte → Front- und Rückenelektroden verwenden

Das Programm P1 stimuliert nur die Bauchmuskeln, weshalb nur die Frontelektroden genutzt werden. Das Programm P2 stimuliert die Bauchmuskeln und den Lendenwirbelbereich gleichzeitig. In diesem Fall werden alle Elektroden auf der Front- und Rückenseite verwendet.

Tipps für sichtbare Ergebnisse:

• Erhöhen Sie die Intensität auf Ihr maximales Toleranzniveau, oder mit anderen Worten, die höchste Einstellung, die Sie noch gut ertragen können. Wenn Sie Schmerzen oder Beschwerden haben, beenden Sie Ihre Sitzung umgehend.
• Steigern Sie die Intensität während einer Sitzung sowie von einer Sitzung zur anderen.
• Führen Sie mindestens 3 Sitzungen pro Woche über einen Zeitraum von 6 Wochen durch..

BEENDEN EINER SITZUNG

Schalten Sie das Gerät am Ende einer Sitzung durch Drücken der Ein/Aus-Taste aus und legen Sie den Gürtel ab. Lassen Sie den Stimulator und die Elektroden am Gürtel, aber setzen Sie unbedingt die Kunststoffabdeckung wieder auf die schwarze Seite der Elektroden und verstauen Sie alles wieder im Beutel.

7. HÄUFIG GESTELLTE FRAGEN

Muskelkater

- Wie bei einem normalem körperlichen Training kann auch die Muskelstimulation einen Muskelkater hervorrufen. Dieser Zustand ist normal und sollte nach ein oder zwei Tagen wieder verschwinden. Vermeiden Sie es, eine neue Sitzung durchzuführen, wenn Sie Muskelkater haben.

Hautreizung

• Bei Personen mit sehr empfindlicher Haut kann es nach der Behandlung unter den Elektroden zu Hautrötungen kommen. Diese Rötung ist in der Regel vollkommen harmlos und geht nach 10 bis 20 Minuten wieder zurück. Beginnen Sie jedoch niemals mit einer weiteren Stimulationssitzung in der gleichen Körperpartie, solange die Rötung sichtbar ist.
• Wenn Elektroden verschlissen sind, können sie zu Hautreizungen führen und müssen ausgetauscht werden.

Die Stimulation fühlt sich nicht wie gewohnt an

• Prüfen Sie, ob alle Einstellungen korrekt sind, und vergewissern Sie sich, dass die Elektroden richtig positioniert sind.
• Ändern Sie die Elektrodenposition geringfügig.

Die Stimulation ist unangenehm

• Die Elektroden haben an Klebekraft verloren und liefern keinen guten Hautkontakt mehr. Ersetzen Sie die Elektroden.
• Die Elektroden sind verschlissen und müssen ersetzt werden.
- Ändern Sie die Elektrodenposition geringfügig.
- Achten Sie darauf, dass die Metallstifte sauber sind.

LED-Verhalten für Power und Akku

• LED blinkt rot → Programm pausiert aufgrund offener Verbindung, d. h. eine oder mehrere Elektroden haben keinen Kontakt zur Haut.
• LED blinkt grün → Der Akku des Produkts ist schwach, bitte aufladen.

Der Stimulator arbeitet nicht

- Versuchen Sie, den Stimulator aufzuladen. Wenn sich der Stimulator danach immer noch nicht einschalten lässt, wenden Sie sich bitte an den Compex Kundendienst oder besuchen Sie www.compex.com.

Schwerwiegender Vorfall

- Wenn bei Ihnen ein schwerwiegender Vorfall mit dem Produkt eintritt, wenden Sie sich bitte an den Compex Kundendienst.

Fehlermeldung für Corebelt 1.0, 3.0 und 5.0

- Alle Systemmeldungen (Fehlermeldungen), die vom Produkt generiert und in der App angezeigt werden, sind selbsterklärend.

Zurücksetzen auf Werkseinstellungen

Wenn beim Koppeln des Produkts mit Ihrem Smartphone ein Problem auftritt (d. h. wenn sich das Produkt nicht mit dem Smartphone koppelt), versuchen Sie, das Produkt auf die Werkseinstellungen zurückzusetzen. Dadurch werden alle gekoppelten Verknüpfungen des Produkts beseitigt. Hierzu gehen Sie folgendermaßen vor:

1. Achten Sie darauf, dass das Produkt eingeschaltet ist und keine Stimulation erfolgt.
2. Halten Sie zuerst die Intensitätstaste - und dann die Taste + gedrückt.
3. Halten Sie beide Tasten 3 Sekunden lang gedrückt, bis das Produkt wieder startet.

8. WARTUNG

GARANTIE

Siehe beigefügte Broschüre.

WARTUNG DES STIMULATORS

Ihr Stimulator benötigt keine Kalibrierung und keine regelmäßige Wartung. Reinigen Sie ihn bei Bedarf (mindestens einmal alle zwei Monate) lediglich mit einem weichen Tuch und einem alkoholhaltigen, lösungsmittelfreien Reinigungsmittel. Verwenden Sie so wenig Flüssigkeit wie möglich, um das Gerät zu reinigen. Bauen Sie den Stimulator oder den Gürtel niemals auseinander, da Teile enthalten sind, die unter hoher Spannung stehen, und die Gefahr eines Stromschlags besteht. Sollten Teile Ihres Stimulators oder Gürtels abgenutzt bzw. defekt erscheinen, setzen Sie sich bitte mit Ihrem zuständigen Compex Kundendienst in Verbindung.

Das Gehäuse enthält keine Komponenten, die vom Benutzer gewartet werden können. Unterbrechen Sie bei einer Fehlfunktion umgehend die Verwendung des Produkts und wenden Sie sich an den Compex Kundendienst.

WARTUNG DES GÜRTELS

Ihr Gürtel darf nur von Hand gewaschen werden. Es wird empfohlen, ihn mindestens alle zwei Monate zu waschen. Stellen Sie vor dem Waschen mit einer milden Seife sicher, dass der Stimulator und die Elektroden entfernt wurden. Vermeiden Sie es, das Holster ins Wasser einzutauchen, und befolgen Sie beim Waschen die Reinigungsanweisungen des Gürtels.

	Nur von Hand waschen
	Nicht bügeln
	Nicht im Trockner trocknen. Trocknung des Gürtels Gürtel auf einer flachen Oberfläche, vermeiden Sie heiße Oberflächen, da der Gürtel Kunststoffteile enthält. Sicherstellen, dass der Gurt vollständig trocken ist, bevor er verwendet wird.
	Nicht chemisch reinigen
	Nicht bleichen
	Nicht auswringen

Gürtelmaterial: Polyester

WARTUNG DER ELEKTRODEN

Die Funktionsdauer und Wirksamkeit der Elektroden hängt von verschiedenen Parametern ab, wie z. B. Hauttyp, Pflege und Lagerung der Elektroden, Anzahl der Sitzungen.

Stellen Sie sicher, dass Ihre Haut sauber und frei von Lotionen, Cremes oder Ölen ist, bevor Sie die Elektroden auf Ihrer Haut anbringen.

Lassen Sie den Stimulator und die Elektroden nach der Sitzung am Gürtel, aber setzen Sie unbedingt die Kunststoffabdeckung wieder auf die schwarze Seite der Elektroden und verstauen Sie alles wieder im Beutel.

Die Elektroden müssen regelmäßig ausgetauscht werden, da die Kontaktqualität zwischen der Elektrode und der Haut, die für den Komfort des Anwenders und die Wirksamkeit der Stimulation unerlässlich ist, allmählich abnimmt.

Aus Hygienegründen müssen Sie Ihren eigenen Elektrodensatz haben.

BEDINGUNGEN FÜR AUFBEWAHRUNG, TRANSPORT UND GEBRAUCH

	Langfristige Lagerung	Während des Transports	Verwendung
Temperatur -20°C to +45°C	-4°F to +113°F	-20°C to +60°C	0°C to +40°C
		-4°F to +140°F	32°F to +104°F
Relative Luftfeuchtigkeit	Max. 75 % ohne Kondensation	Max. 75 % ohne Kondensation	15 % bis 75 % ohne Kondensation
Luftdruck: von 700 hPa	bis 1060 hPa	von 700 hPa bis 1060 hPa	von 700 hPa bis 1060 hPa (max. Höhe von 3000 m)

Es dauert 2 Stunden, bis sich das Produkt von der Mindestlagertemperatur auf eine Umgebungstemperatur von 20 °C/68 °F erwärmt oder von der maximalen Lagertemperatur auf 20 °C/68 °F abkühlt.

ENTSORGUNG

Batterien/Akkus müssen gemäß den geltenden nationalen behördlichen Bestimmungen entsorgt werden. Produkte, die das WEEE-Kennzeichen (Piktogramm einer durchgestrichenen Mülltonne) tragen, sind vom Hausmüll gesondert zu entsorgen und speziellen Einrichtungen für Wiederverwertung und Recycling zuzuführen.

9. TECHNISCHE SPEZIFIKATIONEN

ALLGEMEINE INFORMATIONEN

Lithium-Polymer-Akku (LiPo) (3,7 V/500 mAh).

Empfohlener AC/DC-Wandadapter: Modell SMI5-5-V-I38 / 5V-1A / Verschiedene Stecker enthalten / Lieferant Cui Inc.

Erwartete Lebensdauer von Produkt- und Zubehörteilen: 3 Jahre

Haltbarkeitsdauer der Elektroden: siehe Elektrodenbeutel

NEUROSTIMULATION

Alle elektrischen Daten werden für eine Impedanz von 500 bis 1000 Ohm pro Kanal angegeben.

Kanäle: zwei unabhängige und einzeln einstellbare, galvanisch getrennte Kanäle.

Impulsform: rechteckig, kompensierter Gleichstrom, um eine Restpolarisation der Haut durch eine kontinuierliche Komponente auszuschließen.

Maximale elektrische Ladung pro Impuls: 36 Mikrocoulomb (2 x 18 μC, kompensiert) Typische Anstiegszeit eines Impulses: 4 μs (20 %–80 % der maximalen Intensität).

NMES-Programme:

Impulserhöhungsschritte, manuelle Einstellung der Stimulationsenergie von 0 bis 200, Energie pro Mindestschritt von 1.

Wellenform: VMS

Intensitätsbereich: 0 bis 62 [mA] +/- 10 %

Impulsdauer: 200 oder 300 [μs] +/- 10 %

Frequenzbereich: 3 bis 55 [Hz] +/- 10 %

RMS Intensitätsbereich: 0 bis 11,3 [mA] (500 bis 1000 Ohm)

Frequenzbandübertragung: 2400-2483,5 MHz

Modulationsart: GFSK

Datenrate: bis zu 2Mbps 500kHz Abweichung bei 2Mbps

Effektive Strahlungsleistung: +6dBm

ANGABEN ZUR ELEKTROMAGNETISCHEN VERTRÄGLICHKEIT (EMV)

Der Stimulator wurde für den Einsatz im typischen häuslichen Umfeld entwickelt und besitzt die Zulassung nach der EMV-Sicherheitsvorschrift EN 60601-1-2.

Dieses Gerät sendet nur sehr niedrige Funkfrequenzen aus und dürfte daher keine Störungen benachbarter elektronischer Geräte (Radios, Computer, Telefone, usw.) verursachen.

Der Stimulator ist aufgrund seiner Bauweise gegenüber vorhersehbaren Störaussendungen durch elektrostatische Entladung, Magnetfelder der Netzspannung und Funksendegeräte geschützt.

Es gibt jedoch keine Garantie dafür, dass der Stimulator nicht durch starke Hochfrequenzfelder (HF) aus anderen Quellen beeinträchtigt wird, wie zum Beispiel Mobiltelefone.

Wenden Sie sich bitte an Compex, wenn Sie weitere Informationen zu elektromagnetischen Emissionen und Immunität benötigen.

Der Stimulator erfüllt Teil 15 der FCC-Vorschriften.

NORMEN/BESTIMMUNGEN

Um Ihre Sicherheit zu gewährleisten, entsprechen Bauform, Fertigung und Vertrieb des Stimulators den Anforderungen die Niederspannungsrichtlinie 2014/35/EU und den Anforderungen an Qualitätsmanagementsysteme der FDA 21 CFR 820 21 CFR Teil 820.

Er entspricht außerdem den Normen 60601-1, 60601-2-10, 60601-1-11, 60601-1-6 und 60601-1-2.

10. EMV-TABELLE

Der Compex Stimulator erfordert spezielle EMV-Vorsichtsmaßnahmen und er muss gemäß den EMV-Informationen in diesem Handbuch installiert und in Betrieb genommen werden.

• HF-Emissionen CISPR 11 Gruppe 1
• HF-Emissionen CISPR 11 KLASSE B
• STÖRFESTIGKEITS-Prüfpegel

LEITLINIEN UND HERSTELLERERKLÄRUNG - ELEKTROMAGNETISCHE EMMISSIONEN
Der Compex Stimulator ist für die Verwendung in einer Umgebung mit den nachstehend definierten elektromagnetischen Eigenschaften vorgesehen. Der Kunde bzw. der Benutzer des Compex Stimulators muss sicherstellen, dass er in einem solchem Umfeld verwendet wird.
EMISSIONSPRÜFUNGEN COMPLIANCE		ELEKTROMAGNETISCHE UMGEBUNG- LEITLINIEN
Abgestrahlte Emissionen CISPR 11 Gruppe 1		Der Compex Stimulator verwendet HF-Energie nur für seine internen Funktionen. Daher sind die abgestrahlten HF-Emissionen sehr gering und es ist unwahrscheinlich, dass diese bei in der Nähe befindlichen elektronischen Geräten Störungen verursachen.
Leitungsgebundene Emissionen CISPR 11	Klasse B
Oberwellenemissionen IEC 61000-3-2	Klasse A	Der Compex Stimulator kann in allen Einrichtungen verwendet werden, auch in Privathaushalten und Einrichtungen mit direktem Anschluss an das öffentliche Niederspannungsnetz, über das Wohnhäuser mit Strom versorgt werden.
Spannungsschwankungen IEC 61000-3-3 Konform

LEITLINIEN UND HERSTELLERERKLÄRUNG - ELEKTROMAGNETISCHE STÖRFESTIGKEIT
Der Compex Stimulator ist für die Verwendung in einer Umgebung mit den nachstehend definierten elektromagnetischen Eigenschaften vorgesehen. Der Kunde bzw. der Benutzer des Compex Stimulators muss sicherstellen, dass es in einem solchem Umfeld verwendet wird.
STÖRFESTIGKEITSPRÜ-FUNG	IEC 60601 PRÜFPEGEL	ÜBEREINSTIMMUNG-SPEGEL	ELEKTROMAGNETISCHE UMGEBUNG - LEITLINIE
Elektrostatische Entladung (ESD) IEC 61000-4-2	±8 kV Kontakt ±2, 4, 8, 15 kV Luft	±8 kV Kontakt ±2, 4, 8, 15 kV Luft	Der Bodenbelag sollte aus Holz, Beton oder Keramikfliesen bestehen. Bei Kunststoffbelägen sollte die relative Luftfeuchtigkeit mindestens 30 % betragen.
Schnelle transiente elektrische Störgröße/Bursts IEC 61000-4-4	±2 kV für Netzleitungen ±1 kV für Eingangs-/Ausgangsleitungen	±2 kV (Stromleitungen) Nicht zutreffend (E/A-Leitungen)	Die Qualität der Netzstromversorgung sollte der von normalen Privathaushalten entsprechen.
Stoßspannungen IEC 61000-4-5	±0,5, 1 kV Leitung zu Leitung (oder neutral) ±2 kV Leitung(en) zu Erde	±0,5, 1 kV Leitung zu Leitung Nicht zutreffend (Leitung zu Erde)	Die Qualität der Netzstromversorgung sollte der von normalen Privathaushalten entsprechen.
Spannungseinbrüche,Kurzzeitunterbrechungen und Span-nungsschwankungen der Stromversorgungsein-gangsleitungen IEC 61000-4-11 a	0 % UT (100 % Einbruch in UT) für 0,5 Zyklen 0 % UT (100 % Einbruch in UT) für 1 Zyklus 70 % UT (30 % Einbruch in UT) für 25 Zyklen 0 % UT (100 % Einbruch in UT) für 5 Sek.	0 % UT (100 % Einbruch in UT) für 0,5 Zyklen 0 % UT (100 % Einbruch in UT) für 1 Zyklus 70 % UT (30 % Einbruch in UT) für 25 Zyklen 0 % UT (100 % Einbruch in UT) für 5 Sek.	Die Qualität der Netzstromversorgung sollte der von normalen Privathaushalten entsprechen. Wenn der Anwender des Compex Stimulators einen kontinuierlichen Betrieb bei Unterbrechungen der Stromversorgung benötigt, wird empfohlen, das Produkt an eine unterbrechungsfreie Stromversorgung oder eine Batterie anzuschließen.
Magnetfeld der Netzfrequenz (50/60Hz) IEC 61000-4-8	30 A/m 30 A/m		Magnetfelder mit energietechnischen Frequenzen sollten auf einem Niveau liegen, das charakteristisch für einen typischen Privathaushalt ist.
a UT ist die Netzwechselspannung vor der Anwendung des Prüfpegels.
STÖRFES-TIGKEITSPRÜ-FUNG	IEC 60601 PRÜF-PEGEL	ÜBEREINSTIM-MUNGSPEGEL	ELEKTROMAGNETISCHE UMGEBUNG - LEITLINIE
Leitungsgeführte HF IEC 61000-4-6Abgestrahlte HF IEC 61000-4-3	3 Veff b150 kHz bis 80 MHz6 Veff ain ISM-Bändern9 V/m710 bis 780 MHz5,24 bis 5,785 GHz10 V/m80 MHz bis 2,7 GHz27 V/m385 MHz28 V/m450 bis 930 MHz1,72 bis 2,45 GHz	3 Veff6 Veff9 V/m10 V/m27 V/m28 V/m	Tragbare und mobile HF-Kommunikationsgeräte müssen den empfohlenen Abstand zu allen Komponenten des Compex Stimulators (einschließlich Kabel) einhalten. Der Abstand ergibt sich dabei aus der Gleichung für die Senderfrequenz.Empfohlener Mindestabstand d = 1,2 d = 1,2 80 MHz bis 800 MHz d = 2,3 800 MHz bis 2,5 GHzwobei P die maximale Ausgangsnennleistung des Senders in Watt (W) und d den empfohlenen Mindestabstand gemäß den Angaben des Senderherstellers in Metern (m) darstellt.Die Feldstärke stationärer Funksender sollte bei allen Frequenzen gemäß einer Untersuchung vor Ort unter dem Übereinstimmungspegel liegen.Störungen können in der Nähe von Geräten auftreten, die mit dem folgenden Symbol gekennzeichnet sind:
ANMERKUNG 1: Bei 80 MHz und 800 MHz gilt der Abstand für den höheren Frequenzbereich.ANMERKUNG 2: Diese Richtlinien sind eventuell nicht in allen Situationen anwendbar. Die elektromagnetische Ausbreitung wird von der Absorption und Rückstrahlung von Strukturen, Gegenständen und Personen beeinflusst.
a Feldstärken von fest installierten Sendern, wie z. B. Basisstationen für Funktelefone (Handy/Schnurlos), sowie Funkgeräte, Amateurfunk und Kurz- und Langwellen-Radiosender und TV-Sender, können theoretisch nicht genau abgeschätzt werden. Zur Beurteilungder elektromagnetischen Umgebung stationärer HF-Sender sollte unter Umständen ein elektromagnetisches Standortgutachten durchgeführt werden. Wenn die am Aufstellungsort des Compex Stimulators gemessene Feldstärke die oben aufgeführte anzuwendende HF-Konformitätsstufe übersteigt, sollte der Compex Stimulator hinsichtlich seines normalen Betriebs beobachtet werden. Wenn ein abnormales Verhalten des Compex Stimulators auffällt, sind weitere Maßnahmen erforderlich, wie eine andere Ausrichtung oder die Aufstellung an einem anderen Ort.b Über dem Frequenzbereich von 150 kHz bis 80 MHz sollten die Feldstärken unter 3 V/m liegen.EMPFOHLENE SCHUTZABSTÄNDE ZWISCHEN TRAGBAREN UND MOBILEN HF-KOMMUNIKATIONSGERÄTEN UND DEM COMPEX STIMULATOR
Der Compex Stimulator ist zum Einsatz in einer elektromagnetischen Umgebung bestimmt, in der Störungen durch HF-Strahlung unter Kontrolle gehalten werden. Der Kunde oder Benutzer des Compex Stimulators kann zur Vermeidung elektromagnetischer Störungen beitragen, indem der Mindestabstand zwischen den tragbaren Kommunikationsgeräten (je nach maximaler Ausgangsleistung des Kommunikationsgeräts) oder mobilen HF-Funkgeräten (Sender) und dem Compex Stimulator entsprechend den unten aufgeführten Empfehlungen eingehalten wird.
MAXIMALE NENNAUS-GANGSLEISTUNG DES SENDERS W	ABSTAND GEMÄSS DER SENDERFREQUENZ M
	150 KHZ BIS 80 MHZ D = 1,2 √P	80 MHZ BIS 800 MHZ D = 1,2 √P	800 MHZ BIS 2,5 GHZ
0,01 D = 2,3 √P 0,12 0,23
0,1 0,38 0,38 0,73
11,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Für Sender mit einer oben nicht aufgeführten maximalen Ausgangsnennleistung kann der empfohlene Abstand d in Metern (m) mithilfe der entsprechenden Gleichung für die Senderfrequenz geschätzt werden, wobei P die vom Hersteller angegebene maximale Ausgangsnennleistung des Senders in Watt (W) darstellt.ANMERKUNG 1: Bei 80 MHz und 800 MHz gilt der Abstand für den höheren Frequenzbereich.ANMERKUNG 2: Diese Richtlinien sind eventuell nicht in allen Situationen anwendbar. Die elektromagnetische Ausbreitung wird von der Absorption und Rückstrahlung von Strukturen, Gegenständen und Personen beeinflusst.

CONTACT INFORMATION

DJO France S.A.S

9. TECHNISCHE SPECIFICATIES

ALGEMENE INFORMATIE

Oplaadbare lithiumpolymeer (LIPO) batterij (3,7 V/500 mAh).

Frequentiebereik: 3 tot 55 [Hz] +/- 10%

RMS-intensiteitsbereik: 0 tot 11,3 [mA] (500 tot 1000 ohm)

SPECIFICATIE RADIOFREQUENTIE

Frequentieband transmissie: 2400-2483,5 MHz

NORMEN/VOORSCHRIFTEN

Bältesmaterial: Polyester

UNDERHÅLL AV ELEKTRODER

Modulationstyp: GFSK
