BEDIENUNGSANLEITUNG M34UWQHD144CV2 LC-Power

BEDIENUNGSANLEITUNGINHALT

1. Sicherheitshinweise

3. Verpackungsinhalt

7. Anschließen der Kabel

13. Technische Daten

1. Sicherheitshinweise

Setzen Sie den Monitor nicht einer feuchten Umgebung, Regen oder anderen Flüssigkeiten aus.

(z. B. Heizungen) fern.

- Verwenden Sie am besten spezielle Reinigungstücher für Bildschirme.

3. Verpackungsinhalt

oder eingetragene Marken der HDMI Licensing Administrator LLC in den USA

Monitor Schraubendreher x 1 4 x M4*7-Sechskantschrauben(zur Wandmontage) DP-Kabel 1 x Basis(mit Handschraube)3 x PM5*11-mm-Schraube Netzkabel 100 – 240 Wechselspannung, 50/60 Hz

BEDIENUNGSANLEITUNG 35mm4. Produktübersicht

Netzanschluss: Hier schließen Sie das Netzkabel zur Stromversorgung des Monitors an. Audioausgang: Schließen Sie das Audiokabel zur Ausgabe von Audiosignalen an. Ger-3

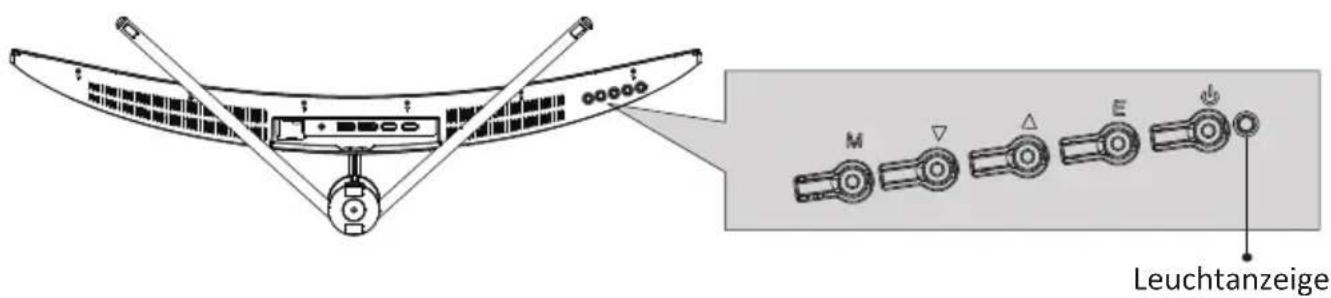

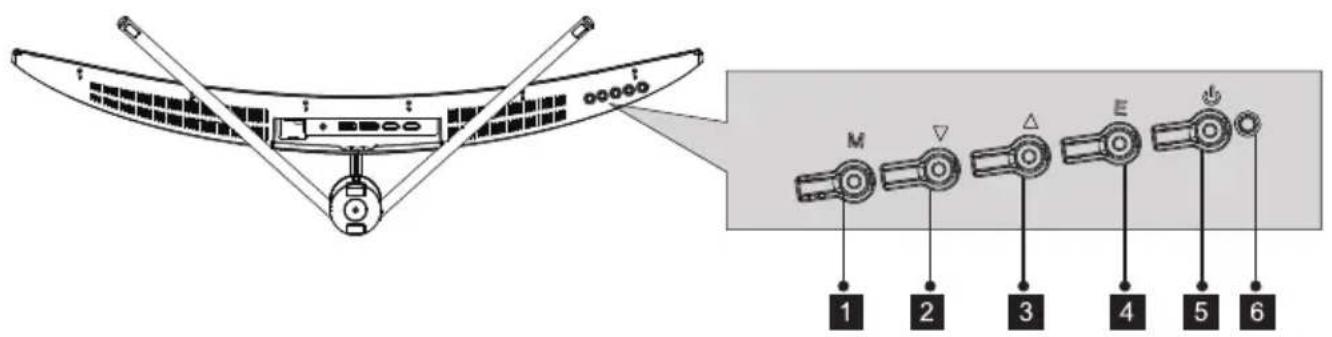

M-Taste (Menü): ru das OSD-Menü auf und grei auf die Untermenüs zu. Abwärtstaste: navigiert in den Menüs nach unten. Aufwärtstaste: öffnet die Menüs. E-Taste (Exit): verlässt das Menü. Ein/Aus-Taste: Zum Ein-/Ausschalten des Monitors drücken. LED-Anzeige: Zeigt den Betriebsstatus durch unterschiedliche Farben an.

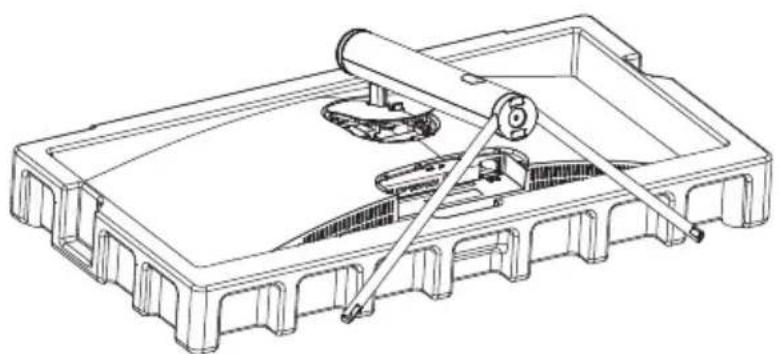

DP-Anschlüsse: Schließen Sie einen Stecker des DP-Kabels an den DP-Ausgang des Computers und den anderen Stecker an den DP-Port des Monitors an. HDMI-Anschlüsse: Schließen Sie einen Stecker des HDMI-Kabels an den HDMI-Aus- gang des Computers und den anderen Stecker an den HDMI-Port des Monitors an.5. Standfußinstallaon

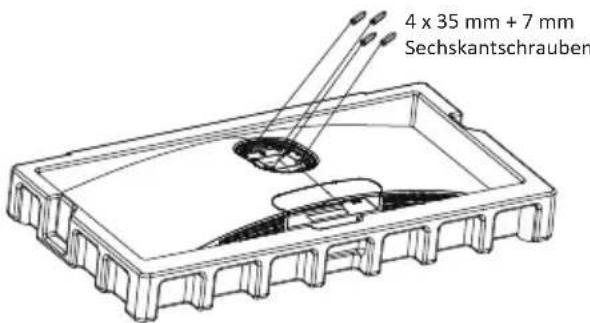

Die mitgelieferten Schrauben eignen sich ausschließlich zum Fixieren des Monitors an einer VESA-Halterung mit 75*75 mm Schraubenabstand.

Schnelleinrastung 4 x 35 mm + 7 mm Sechskantschrauben Halterung

Netzanschluss Audioausgangsanschluss DP-Anschluss HDMI-Anschlüsse Leuchtanzeige

7. Anschließen der Kabel

1. Schließen Sie ein Ende des DP-Kabels an den DP-Anschluss Ihres PCs an.

2. Verbinden Sie das andere Ende des DP-Kabels mit dem entsprechenden

Anschluss am Monitor. Siehe Abbildung unten.

3. Schließen Sie das Netzkabel an den Monitor an und stecken Sie dann den

Netzstecker in die Steckdose. Falls Sie keine Wandsteckdose nutzen

normal arbeitet. Blaues Blinken signalisiert, dass keine Vergewissern Sie sich, dass Ihr Computer

3. Drücken Sie oder , um durch die Funkonen des OSD-Menüs zu

navigieren. a. Markieren Sie die gewünschte Funkon und drücken Sie M, um in das Untermenü zu gelangen. b. Drücken Sie oder , um das Untermenü zu durchsuchen. Drücken Sie dann M, um die einzustellende Funkon zu markieren. c. Drücken Sie oder zum Hervorheben der Oponen und drücken Sie dann die M-Taste zum Bestägen der Einstellungen und zum Verlassen des aktuellen Menüs. d. Drücken Sie die Taste E, um die aktuelle Ebene zu verlassen. Ger-7

1. Drücken Sie eine beliebige Taste( ), um das Navigaonsfenster

2. Drücken Sie M , um in das OSD-Menü zu gelangen.

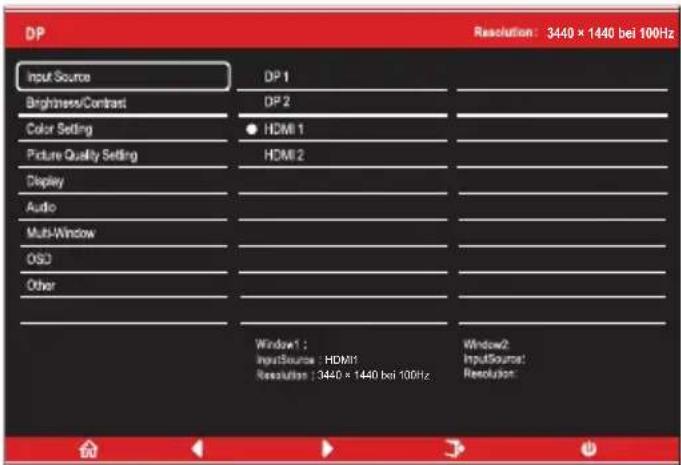

M, E, 3440 × 1440 bei 100Hz HDMI13440 × 1440 bei 100Hz Mit dem OSD-Menü (On-Screen Display) können Sie die Monitoreinstellungen anpassen. Das OSD-Menü erscheint, wenn Sie bei eingeschaltetem Monitor die M-Taste drücken. Wenn Sie den Monitor zum ersten Mal benutzen, passen sich die Einstellungen automasch der Konfiguraon Ihres Computers an.9.1 — OSD-Menüfunkonen Ger-8 Hauptmenü Untermenü Optionen Beschreibung Eingangsquelle HDMI1 HDMI2

Auf HDMI1-Signaleingang umschalten Auf HDMI2-Signaleingang umschalten DP2 – Auf DP2-Signaleingang umschalten DP1 – Auf DP1-Signaleingang umschalten Helligkeit 0 bis 100 Zum Einstellen der Helligkeit. Schwarzpegel 0 bis 100 Anzeige-Schwarzwert anpassen Kontrast 0 bis 100 Zum Einstellen des Kontrastes. DCR Ein Zum Einschalten der DCR-Funktion. Aus Zum Abschalten der DCR-Funktion. Farbeinste- llungen Gamma Zum Einstellen des Gammawertes.1,8 2,0 2,6 Bildmodus Visuellen Modus entsprechend der Aktivität einstellen Warm, Kühl, Benutzer Zur Auswahl der Farbtemperatur. Zum Einstellen der Blaureduktion. Blaureduktion 0 bis 100 Hue 0 bis 100 Zum Einstellen des Farbtons. Sättigung 0 bis 100 Sättigungsstufen anpassen Schärfe 0 bis 100 Zum Einstellen der Bildschärfe. Reaktionszeit Reaktionszeit auswählen Rauschreduktion Ein, Aus Anzeige Bildformat Zur Auswahl des Bildseitenverhältnisses. Audio Stummschaltung Ein, Aus Schaltet die Stummschaltung ein und aus. Lautstärke 0 – 100 Zum Anpassen der Lautstärke. Audioquelle LED-Modus Zum Anpassen der LED-Beleuchtung der Rückseite MPRT Ein, Aus Reaktionszeit bewegliches Bild 2,4 2,2 Standard, Foto, Film, Spiel, FPS, RTS Farbtemperatur Bildqualität- seinstellun- gen Vermindert Bildstörungen durch Signalinterferenz. Vermindert Bildstörungen durch Signalinterferenz. Verbessert die Darstellung von Graustufen. Zur Auswahl des Audiosignals (Type-C, DP oder HDMI) Helligkeit/ Kontrast Aus, Hoch, Mittle, Niedrig Aus, Hoch, Mittle, Niedrig Normal, Aus, Flackern Aus, Hoch, Mittle, Niedrig Superauflösung Dynamische Helligkeitsrege- lung Breitbild, 4:3, 1:1, Auto DP1, DP2, HDMI1, HDMI2Ger-9 Hauptmenü Untermenü Optionen Beschreibung Multifenster Multifenster Fenster-2- Subeingang PiP-Größe Größe des PiP-Anzeige-Fensters anpassen PiP-Position Zum Anpassen der PiP-Fensterposition Tauschen – Normal, 90, 180, 270 Zum Drehen des OSD-Menüs OSD Sprache English,简体中文, 한국어,Русский, Español,

Français,Deutsch Zur Auswahl der OSD-Sprache. OSD H.Position 0 – 100 Zum Anpassen der OSD-Horizontalposition. OSD-V-Position 0 – 100 Zum Anpassen der OSD-Vertikalposition. OSD Transparenz 0 – 100 Zum Einstellen der OSD-Transparenz. OSD Anzeigezeit OSD-Drehung 5 – 100 Zum Einstellen, wie lange das OSD-Menü im Leerlauf angezeigt wird. Sonstiges DP-Version DP1.1, DP1.2, DP1.4 HDR Ein, aus; Erkennungsautomatik HDR-Modus ein-/ausschalten Rücksetzen: Zum Zurücksetzen der Monitoreinstellungen. Reset – Aus, PiP, PbP – 2 Fenster Zur Auswahl der PiP/PbP-Modi nach Anzahl der Signalquellen. (PbP-Modus speziell für Mobiltelefone) Zur Auswahl des Eingangssignals zum PiP-/PbP-Modus. (Bei Auswahl von PbP-Telefon ist das zweite Fenstersignal nicht auswählbar) Signalquelle zweier Kanäle nur von PiP/PbP-2-Bildschirmen tauschen (PbP-Telefonmodus ist nicht wechselbar) DP1, DP2, HDMI1, HDMI2 Klein, Mittel, Groß Oben rechts, Oben links, Unten rechts, Unten links3. Drücken Sie die Taste , um die ECO-Modi zu wechseln. Zu diesen Modi zählen Standard, Text, Film, Spiel, FPS und RTS. Diese können genutzt werden, um die Einstellungen entsprechend Ihrer Nutzung zu opmieren. Der Standardmodus ist für die meisten Anwendungen geeignet.

2. Drücken Sie die Taste , um zum Gameplus-Modus zu wechseln. Wählen

Sie das entsprechende Spielesymbol, das am besten zu Ihrem Spiel passt. Die Symbole wurden primär dazu entworfen, Ihre Zielfähigkeit in Shoot- er-Spielen zu verbessern, können aber natürlich auch in anderen Szenarios genutzt werden.

1. Drücken Sie eine beliebige Taste ( ), um das Navigaonsfenster

10. LED-Effekte und Gameplus

Modus StartbildschirmEingangsquellePicture-in-PictureZusätzliche EingangsquelleFenster tauschenBildmodusDP HDMIModus 1 DP X O O OModus 2 HDMI O X O O Hinweis: „O“ bedeutet, dass diese Funkon unterstützt wird; „X“ bedeutet, dass sie nicht unterstützt wird. M, E, Standard12. Picture-by-Picture Ger-11 Bei dieser Auflösung sollten abgehackte Bilddarstellungen und visuelle Verformungen minimiert werden.

Stellen Sie den ersten Bildschirm auf 1720 x 1440 bei 60 Hz ein. Stellen Sie den zweite Bildschirm auf 1720 x 1440 bei 60 Hz ein. Wenn Sie diese Funkon nutzen und ein opmales Betrachtungserlebnis erzielen wollen, sollten Sie beide Bildschirme auf dieselbe Auflösung einstellen.13. Technische Daten Ger-12

Stromeingang Netzkabel Modell Bildschirmgröße Bildformat Beleuchtung Helligkeit Panel

Bildwiederholfrequenz

Betrachtungswinkel VESA-Montage Farben AMD FreeSync Signaleingang Audio Lautsprecher Audioausgang Zubehör

Abmessungen Abmessungen (mit Ständer) Abmessungen (ohne Ständer)
