MANUAL DE USUARIO M34UWQHD144CV2 LC-Power

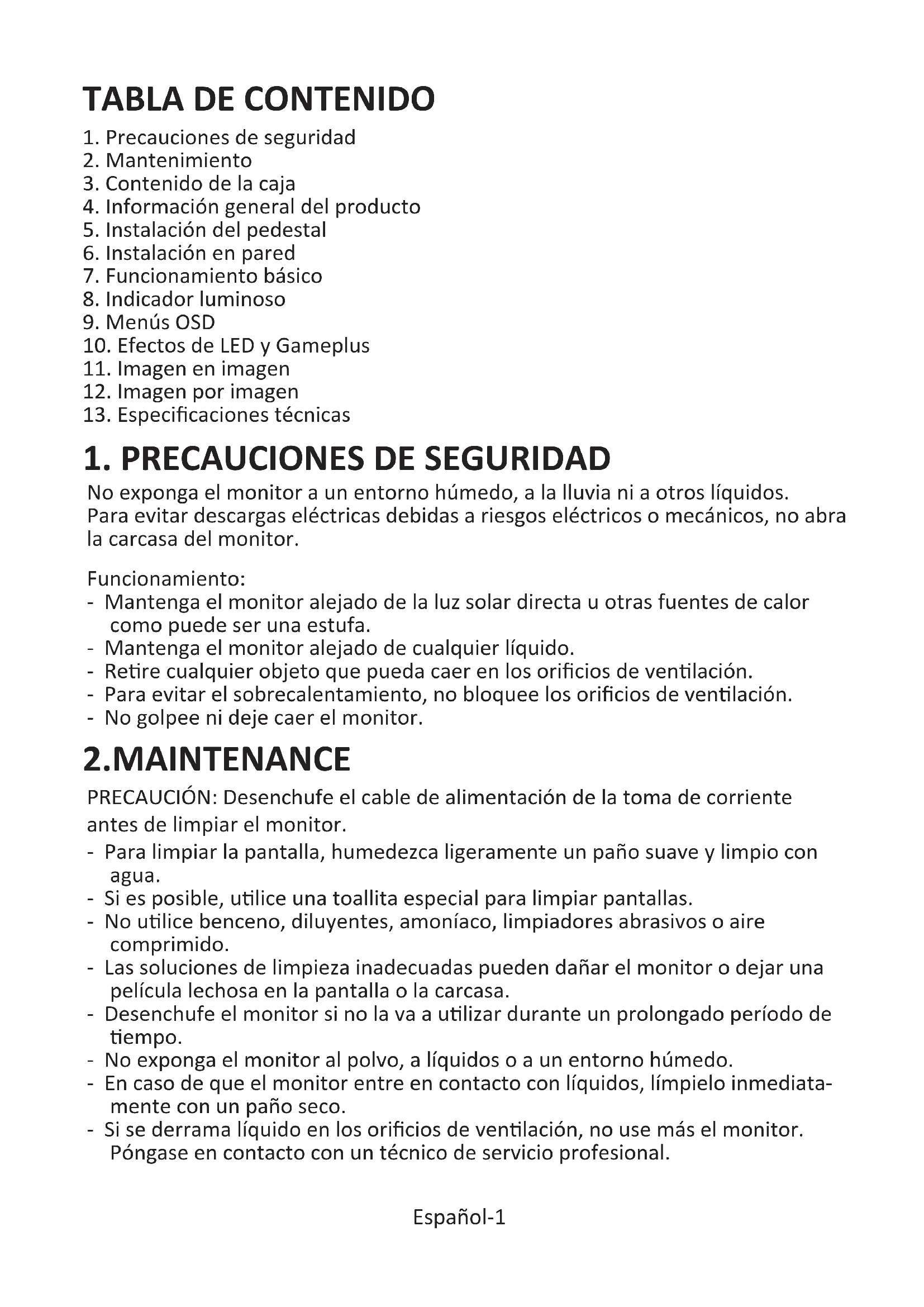

1. Precauciones de seguridad

3. Contenido de la caja

4. Información general del producto

5. Instalación del pedestal

6. Instalación en pared

7. Funcionamiento básico

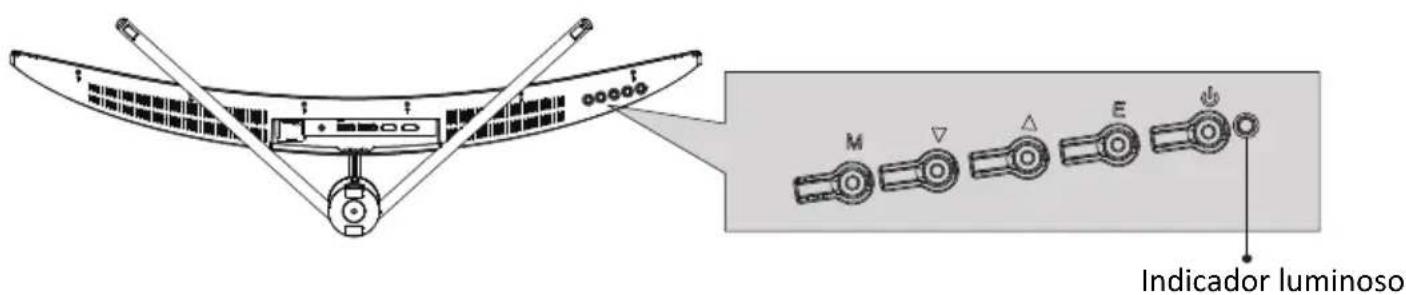

8. Indicador luminoso

10. Efectos de LED y Gameplus

11. Imagen en imagen

12. Imagen por imagen

13. Especificaciones técnicas

2.MAINTENANCE No exponga el monitor a un entorno húmedo, a la lluvia ni a otros líquidos. Para evitar descargas eléctricas debidas a riesgos eléctricos o mecánicos, no abra la carcasa del monitor. PRECAUCIÓN: Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el monitor. Funcionamiento: - Mantenga el monitor alejado de la luz solar directa u otras fuentes de calor como puede ser una estufa. - Mantenga el monitor alejado de cualquier líquido. - Rere cualquier objeto que pueda caer en los orificios de venlación. - Para evitar el sobrecalentamiento, no bloquee los orificios de venlación. - No golpee ni deje caer el monitor. - Para limpiar la pantalla, humedezca ligeramente un paño suave y limpio con agua. - Si es posible, ulice una toallita especial para limpiar pantallas. - No ulice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido. - Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o la carcasa. - Desenchufe el monitor si no la va a ulizar durante un prolongado período de empo. - No exponga el monitor al polvo, a líquidos o a un entorno húmedo. - En caso de que el monitor entre en contacto con líquidos, límpielo inmediata- mente con un paño seco. - Si se derrama líquido en los orificios de venlación, no use más el monitor. Póngase en contacto con un técnico de servicio profesional.3. Contenido de la caja Aviso legal: Los términos HDMI, HDMI High-Definion Mulmedia Interface y el logopo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, Administrator, Inc. en EE. UU. y otros países. Español-2 Monitor Destornillador x 1 Tornillos Allen M4*7 x 4(para la instalación en pared) Cable DP Varilla del pedestal x 1Base x 1(tornillo manual incluido)Tornillo PM5*11 mm x 3 Cable de alimentación 100-240 VCA~ 50/60 Hz

Manual del usuario Se pueden incluir tornillos adicionales de repuesto.

35 mm4. Información general del producto

Conector de alimentación: inserte el cable de alimentación para proporcionar energía al monitor. Salida de audio: inserte el cable de audio para la salida de señales de audio. Español-3

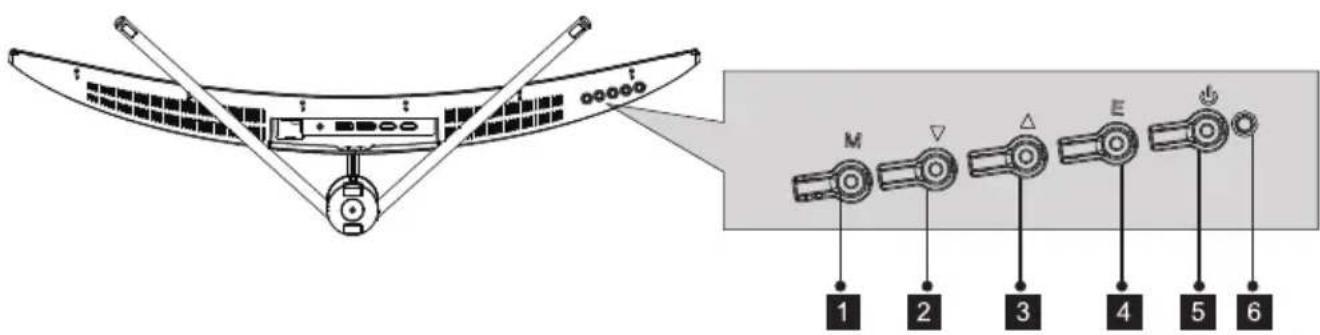

M Botón Menú: presione este botón para ver el menú OSD o acceder a los submenús. Botón Abajo: presione este botón para desplazarse hacia abajo por los menús. Botón Arriba: presione este botón para entrar en los menús. E Botón Salir Presione este botón para salir. Botón de encendido y apagado: presione este botón para encender o apagar el monitor Indicador LED: cambia los colores para indicar el estado.

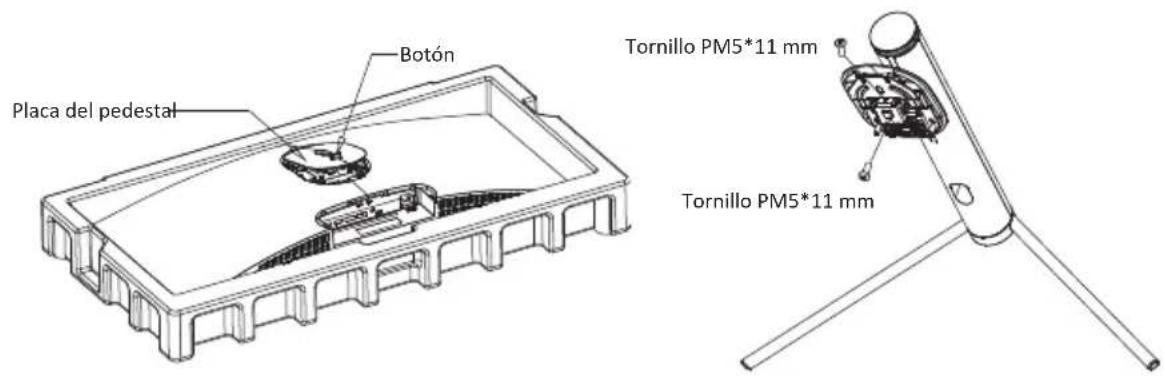

Conectores DP: inserte un extremo del cable DP en la salida DP de su PC y conecte el otro extremo al puerto DP del monitor. Conectores HDMI: inserte un extremo del cable HDMI en la salida HDMI de su PC y conecte el otro extremo al puerto HDMI del monitor.5. Instalación del pedestal Español-4 Placa del pedestal Botón Tornillo PM5*11 mm Tornillo PM5*11 mm

1. Abra el paquete y saque el producto con la espuma todavía acoplada.

Colóquelo suavemente sobre un escritorio o mesa.

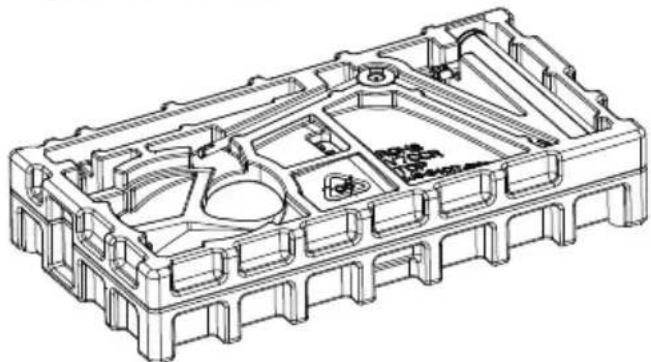

2. Saque la espuma de poliesreno de la parte superior y la bolsa del paquete

interior, coloque la espuma de polieleno inferior en un escritorio o mesa, mantenga la espuma de la parte inferior debajo del monitor.

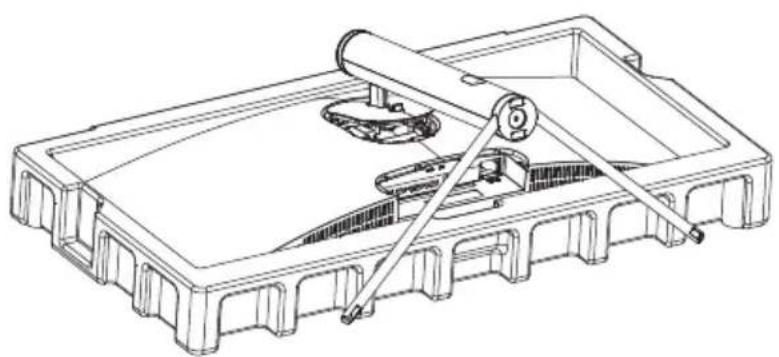

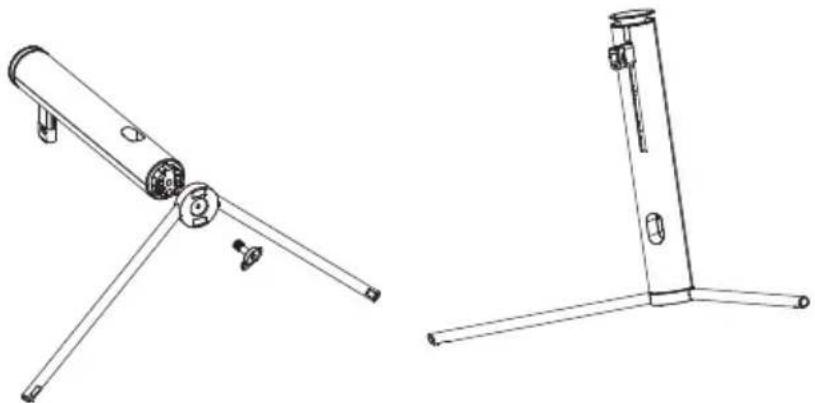

3. Vea la imagen, fije el vástago del soporte y la base con un tornillo.

4. Presione el botón para quitar la placa del pedestal. Fije la placa del soporte

en el vástago del soporte con el tornillo PM5*11 mm.

5. Fije todo el soporte ensamblado en el monitor y compruébelo detallada-

mente para asegurarse de que está sujeto.6. Instalación en pared

3. Instale el monitor en la pared, en un soporte o en un accesorio, según desee.

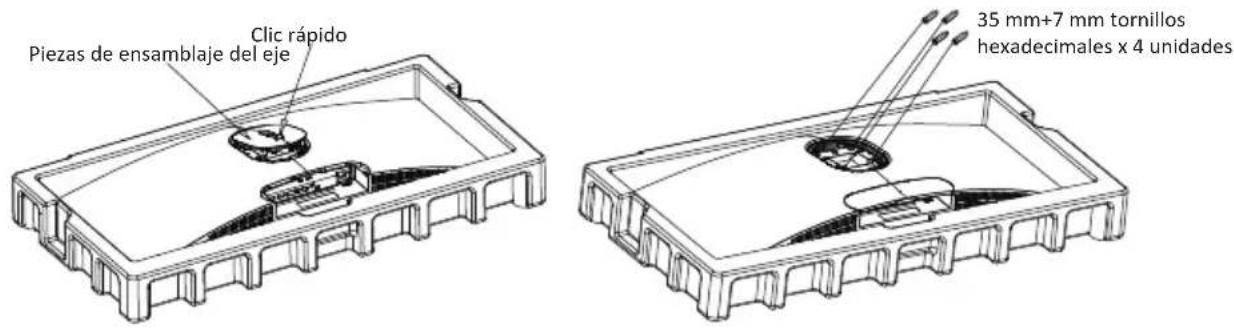

Este monitor solo incluye tornillos que pueden usarse al conectar el monitor a un soporte po VESA de 75*75 mm. No se incluye un soporte VESA ni un accesorio de montaje. Español-5 Clic rápido 35 mm+7 mm tornillos hexadecimales x 4 unidades Soporte (no incluido) Piezas de ensamblaje del eje

1. Abra el paquete y saque el producto con la espuma todavía acoplada.

Colóquelo suavemente sobre un escritorio o mesa. Rere las piezas adiciona- les y la espuma que cubre el monitor. Si el monitor ya está colocado en el pedestal, rere dicho pedestal.

2. Presione el botón para quitar el adaptador situado en la parte posterior del

monitor y, a connuación, apriete los cuatro tornillos incluidos en los orificios de montaje ubicados también en la parte posterior del monitor.8. Indicador luminoso

4. Localice el botón de encendido y apagado del monitor y presiónelo para

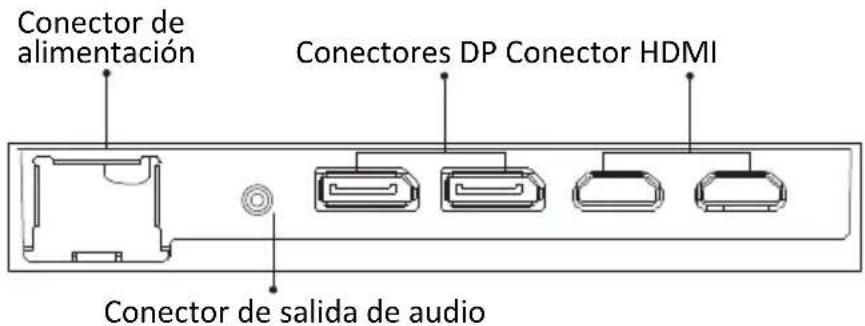

encenderlo. Español-6 Conector de alimentación Conector de salida de audio Conectores DP Conector HDMI Indicador luminoso

7. Funcionamiento básico

1. Inserte un extremo del cable DP en la tarjeta gráfica de su PC. Se pueden

ulizar otros pos de conexión. Los cables adicionales no se incluyen.

2. Conecte el otro extremo del cable en el conector correspondiente del monitor.

Consulte la imagen siguiente.

3. Conecte el cable de alimentación al monitor y, a connuación, conecte el

otro extremo a la fuente de alimentación. Se recomienda ulizar un protector contra sobretensiones con la tensión adecuada cuando no se pueda acceder directamente a una toma de corriente. La luz azul fija indica que la alimentación está acvada y que el monitor está funcionando con normalidad. La luz azul intermitente indica que no se ha detectado ninguna señal horizontal o vercal o que la potencia es baja. Asegúrese de que el equipo esté encendi- do y que todos los cables de vídeo estén completamente insertados o conecta- dos.3. Presione o para recorrer las funciones. a. Resalte las funciones que desea establecer y presione el botón M para abrir el submenú. b. Presione o para explorar el submenú y presione el botón M para resaltar las funciones que desea establecer. c. Presione o para resaltar las opciones y presione el botón M para confir- mar la configuración y salir de la pantalla actual. d. Presione E para salir de la pantalla actual. Español-7

2. Presione M para entrar en el menú OSD.

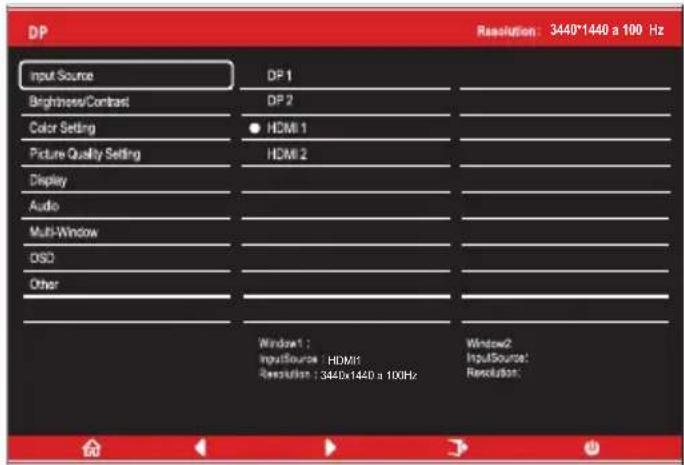

M, E, 3440*1440 a 100Hz HDMI13440x1440 a 100Hz El menú de visualización en pantalla (OSD) se puede usar para ajustar la configuración del monitor y aparece en la pantalla después de encender el monitor y presionar el botón M. Cuando use el monitor por primera vez, la configuración se ajustará automácamente a la configuración ópma de acuerdo con la config- uración y las partes de su PC, etc.

1. Presione uno de los botones ( ) para acvar la ventana del

explorador.9.1 — unciones de los menús OSD Español-8 Menú principal Submenú Opciones Descripción Fuente de entrada HDMI1 HDMI2 NINGUNA NINGUNA Permite cambiar a la entrada de señal HDMI1 Permite cambiar a la entrada de señal HDMI2 DP2 NINGUNA Permite cambiar a la entrada de señal DP2 DP1 NINGUNA Permite cambiar a la entrada de señal DP1 Brillo 0~100 Permite ajustar el brillo de la pantalla Nivel de negro 0~100 Permite ajustar el nivel de negro de la pantalla Contraste 0~100 Permite ajustar el contraste de la pantalla DCR Activado Permite activar la función DCR Desactivado Permite desactivar la función DCR Configuración del color Gamma Permite establecer el complemento Gamma1,8 2,0 2,6 Modo de imagen Permite establecer el modo visual de acuerdo con la actividad Cálida, Fría, Usuario Permite seleccionar la temperatura de color Permite establecer nivel de filtrado de luz azul Luz Azul baja 0~100 Matiz 0~100 Permite ajustar los niveles de matiz Saturación 0~100 Permite ajustar los niveles de la saturación Nitidez 0~100 Permite establecer la nitidez de la pantalla Tiempo de respuesta Seleccionar tiempo de respuesta Reducción de ruido Activado, Desactivado Pantalla Relación de aspecto Permite seleccionar la relación de aspecto en pantalla Audio Silencio Activado, Desactivado Permite activar y desactivar el modo de silencio Volumen 0-100 Permite ajustar el volumen de audio Fuente de audio Modo de LED Permite ajustar la iluminación LED de la cubierta posterior. MPRT Activado, Desactivado Tiempo de respuesta de imagen en movimiento 2,4 2,2 Estándar, Foto, Película, Juego, FPS, RTS Temperatura color Configuración de la calidad de imagen Permite reducir la interferencia del ruido de la imagen causado por la interferencia de la fuente de señal Permite reducir la interferencia del ruido de la imagen causado por la interferencia de la fuente de señal Permite compensar la pantalla de escala de grises y fortalecer la expresión de la escala de grises Permite seleccionar la entrada de señal de audio a través de Tipo-C o DP o DP HDMI Brillo/Contraste Desactivada, Alta, Media, Baja Desactivada, Alta, Media, Baja Normal, Apagado, Parpadeo Desactivada, Alta, Media, Baja Superresolución Control de luminancia dinámico Pantalla panorámica, 4:3, 1:1, Automático DP1, DP2, HDMI1, HDMI2Español-9 Menú principal Submenú Opciones Descripción Ventana múltiple Ventana múltiple Entrada de ventana 2 secundaria Tamaño PIP Permite ajustar el tamaño de la ventana de visualización PIP Posición PIP Permite ajustar la posición de la ventana PIP. Intercambiar NINGUNA Normal, 90, 180, 270 Permite girar la orientación del menú OSD Menús OSD Idioma English ,简体中文, 한국어,Русский, Español,

Français, Deutsch Permite establecer el idioma de los menús OSD Posición horizontal de los menús OSD 0-100 Permite ajustar la posición horizontal de los menús OSD Posición vertical de los menús OSD 0-100 Permite ajustar la posición vertical de los menús OSD Transparencia OSD 0-100 Permite establecer la transparencia global de los menús OSD Tiempo de espera de los menús OSD Rotación del menú OSD 5-100 Permite establecer cuánto tiempo permanecerán abiertos los menús OSD después de que haya dejado de utilizarse Otro Versión DP DP1.1, DP1.2, DP1.4 HDR Encendido, apagado; Autodetectar Permite activar y desactivar el modo HDR Permite restablecer las configuraciones del monitor Restablecer Ninguno Desactivado, Modo PIP, 2 ventanas PBP Permite seleccionar los modos PIP/PBP conforme al número de señales de entrada, etc. (El modo PBP está específicamente configura- do para teléfonos móviles) Permite realizar la selección conforme a la señal de entrada para el modo PIP/PBP (Cuando se selecciona el teléfono PBP, no se puede seleccionar la segunda señal de ventana) Permite cambiar la fuente de señal de dos canales de solo la función de pantallas PIP/PBP 2 (El modo PBP Phone no puede ser intercambiado) DP1, DP2, HDMI1, HDMI2 Pequeño, Mediano, Grande Arriba a la derecha, Arriba a la izquierda, Abajo a la derecha y, Abajo a la izquierda1. Presione uno de los botones ( ) para acvar la ventana del explorador.

2. Presione el botón para cambiar los modos Gameplus. Según las necesi-

dades del juego, elija el icono del juego correspondiente. Estos iconos de juego están diseñados principalmente para opmizar su puntería durante los juegos de disparos, aunque se pueden usar para otros escenarios.

3. Presione el botón para cambiar los modos ECO. Estos modos incluyen

Estándar, Texto, Película, Juego, FPS y RTS, y se pueden ulizar para opmizar la configuración de acuerdo con su acvidad. El modo Estándar es adecuado para la mayoría de las acvidades.

10. Efectos de LED y Gameplus

11. Imagen en imagen

Modo Pantalla InicioFuente de entradaImagen en imagen Fuente de entrada adicional Ventana de intercambioModo de imagenDP HDMIModo 1 DP X O O OModo 2 HDMI O X O O Nota: “O” significa que esta función es compable, mientras que “X” significa que no es compable. M, E, Estándar12. Imagen por imagen Español-11 Con esta resolución, se deben minimizar el desgarro y la deformación visual.

Se recomienda establecer el primer panel en una resolución de 1720*1440 a 60 Hz. Se recomienda establecer el segundo panel en una resolución de 1720*1440 a 60 Hz. Al ulizar esta función y para obtener una experiencia de visualización ópma, se recomienda configurar ambos paneles con la misma resolución.13. Especificaciones técnicas Español-12

Entrada de alimentación Cable de alimentación Modelo Tamaño de la pantalla Relación de aspecto Luz de fondo Brillo Panel Resolución Tasa de actualización Tiempo de respuesta Ángulo de visión Soporte VESA Colores AMD FreeSync Señal de entrada Audio Altavoces Salida de audio Accesorios Funciones adicionales Luz Azul baja Dimensiones sicas Dimensiones (con base) Dimensiones (sin base) Peso neto Peso bruto Relación de contrasteSilent power Electronics GmbH108.007.13611 34CHR
