Type de produit	Moniteur incurvé gaming
Marque	LC-Power
Modèle	M34UWQHD144CV2
Taille d'écran	34 pouces
Format d'image	21:9 (Ultrawide)
Type de panneau	VA
Résolution native	3440 x 1440 (UWQHD)
Taux de rafraîchissement	144 Hz
Luminosité	350 cd/m²
Taux de contraste	4000:1
Temps de réponse	4 ms (OD)
Angles de vision	178° / 178°
Couleurs	16,7 millions
Technologie FreeSync	AMD FreeSync
Entrées vidéo	2x DP 1.4, 2x HDMI 2.0
Sortie audio	Oui (jack 3,5 mm)
Montage VESA	75 x 75 mm
Dimensions avec socle	808,65 x 510,66 x 256,08 mm
Poids net	7,86 kg
Alimentation	AC 100-240 V, 50/60 Hz, 2,0 A
Fonctions	PIP/PBP, faible lumière bleue, MPRT, HDR (détection auto)
Contenu de la boîte	Moniteur, socle, câble DP, câble d'alimentation, tournevis, vis, mode d'emploi
Entretien et nettoyage	Débrancher avant nettoyage, chiffon doux humide, pas de produits chimiques
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité, ne pas obstruer les orifices de ventilation

FOIRE AUX QUESTIONS - M34UWQHD144CV2 LC-Power

Comment nettoyer l'écran du moniteur ?

Débranchez le cordon d'alimentation. Utilisez un chiffon doux légèrement humidifié avec de l'eau. Évitez tout produit chimique comme le diluant, le benzène ou l'ammoniac. Un chiffon spécial pour écran est recommandé.

Quelle est la résolution et le taux de rafraîchissement maximum ?

La résolution native est de 3440 x 1440 (UWQHD) avec un taux de rafraîchissement de 144 Hz via DP 1.4. En HDMI 2.0, la fréquence est limitée à 100 Hz.

Le moniteur dispose-t-il de haut-parleurs intégrés ?

Non, le moniteur ne possède pas de haut-parleurs. Il dispose uniquement d'une sortie audio jack 3,5 mm pour brancher des enceintes ou un casque.

Comment activer la fonction AMD FreeSync ?

Assurez-vous d'utiliser un câble DP et que votre carte graphique supporte FreeSync. Dans le menu OSD, allez dans 'Autre' et activez FreeSync (ou AMD FreeSync). Sur le PC, activez FreeSync dans les paramètres du pilote graphique.

Que faire si l'écran n'affiche aucun signal ?

Vérifiez que le moniteur est allumé (témoin bleu fixe). Si le témoin clignote, assurez-vous que l'ordinateur est allumé et que le câble vidéo (DP/HDMI) est correctement branché aux deux extrémités. Essayez un autre port ou câble.

Comment utiliser le mode PIP (image dans l'image) ?

Appuyez sur le bouton M pour ouvrir le menu OSD. Allez dans 'Fenêtres multiples' et sélectionnez 'Mode PIP'. Choisissez la source d'entrée pour la fenêtre secondaire. Vous pouvez régler la taille et la position du PIP.

Quelle est la compatibilité VESA pour un montage mural ?

Le moniteur est compatible avec une fixation VESA de 75 x 75 mm. Utilisez les vis M4 x 7 mm fournies. Le support mural n'est pas inclus.

Comment basculer entre les sources d'entrée ?

Appuyez sur le bouton M pour ouvrir le menu OSD. Allez dans 'Source d'entrée' et sélectionnez DP1, DP2, HDMI1 ou HDMI2. Vous pouvez également utiliser les boutons fléchés pour naviguer rapidement.

Comment activer le mode faible lumière bleue ?

Dans le menu OSD, allez dans 'Réglage des couleurs' puis 'Faible lumière bleue'. Réglez la valeur de 0 à 100 pour réduire la lumière bleue et protéger vos yeux.

Le moniteur supporte-t-il le HDR ?

Oui, le moniteur dispose d'une fonction HDR avec détection automatique. Dans le menu OSD, allez dans 'Autre' et réglez HDR sur 'Activé' ou 'Détection automatique'. Notez que le moniteur n'affiche pas une large gamme de couleurs HDR, mais améliore le contraste.

MODE D'EMPLOI M34UWQHD144CV2 LC-Power

1. Précautions relatives à la sécurité 2. Maintenance 3. Contenu de la boîte 4. Description du produit 5. Installation du socle 6. Montage mural 7. Utilisation de base 8. Témoin lumineux 9. OSD 10. Effets LED et Gameplus 11. Image dans l'image (PIP) 12. Image par image 13. Spécifications techniques

1. Précautions relatives à la sécurité

N'exposez pas le moniteur à un environnement humide, à la pluie ou à d'autres liquides.

Afin d'éviter tout choc à des risques électriques ou mécaniques, n'ouvre pas le boîtier du moniteur.

Fonctionnement :

• Maintenez le moniteur à l'abri de la lumière directe du soleil ou d'autres sources de chaleur comme les convecteurs.
• Maintenez le moniteur éloigné de tout liquide.
• Retirez tout objet qui pourrait tomber dans les orifices de ventilation.
• Afin d'éviter toute surchauffe, n'obstruez pas les orifices de ventilation.
• Ne heurtez pas et ne laissez pas tomber le moniteur.

2. Maintenance

ATTENTION : Débranchez le cordon d'alimentation de la prise murale avant de nettoyer le moniteur,

• Pour nettoyer votre écran anti-statique, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Si possible, veuillez utiliser un chiffon spécial de nettoyage d'écran.
• N'utilisez pas de diluant, de benzène, d'ammoniac, de nettoyant abrasif ni d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou le boîtier.
• Débranchez le moniteur si vous ne prévoyez pas de l'utiliser pendant une période prolongée.
• N'exposez pas le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement avec un chiffon sec.
• Si du liquide rejoint sur les ouvertures de ventilation, cessez d'utiliser le moniteur. Veuillez contacter un technicien professionnel.

Rappel légal :

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes Interface Multimédia Haute Définition HDMI et HDMI, et le logo HDMI sont des marques déposées par l'administrateur de licence d'HDMI, Inc. aux États-Unis et dans d'autres pays.

3. Contenu de la boîte

Moniteur Tournevis x 1 Boulons hex. M4 * 7 x 4 à visser

(Pour montage mural)

Cable DP

Cable d'alimentation CA 100-240V~ 50/60Hz

Barredusoclex1

Base x 1 (vis à main fournie)

X3 vis PM5 * 11mm

Mode d'emploi

Des vis supplémentaires peuvent être fournies servant de vis de secours.

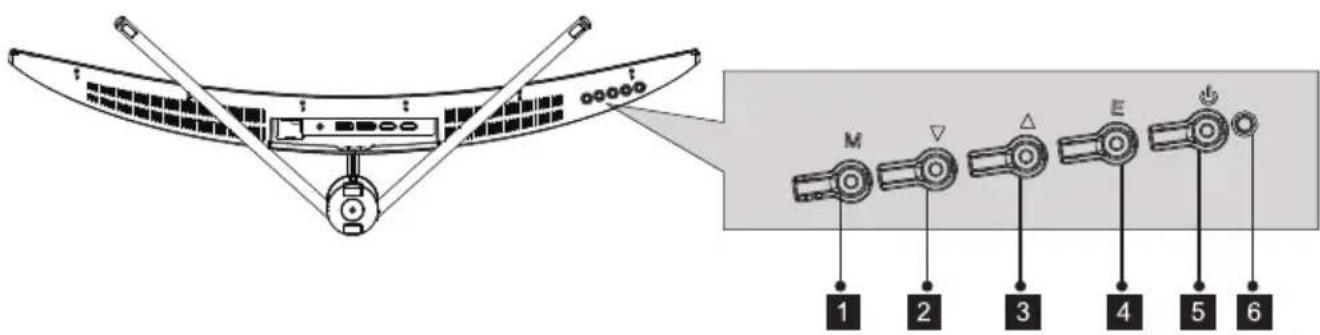

4.1 — Boutons du moniteur

1 Menu des boutons M : Appuyez pour afficher le menu OSD ou accéder aux sous-menus. 2 Flèche du bas : Appuyez pour descendre dans les menus. 3 Flèche du HAUT : Appuyez sur pour accéder aux menus. 4 Bouton de sortie E : Appuyez pour quitter. 5 Bouton Marche / Arrêt : Appuyez pour allumer / éteindre le moniteur. 6 Voyant DEL : Change de couleur indiquant l'état.

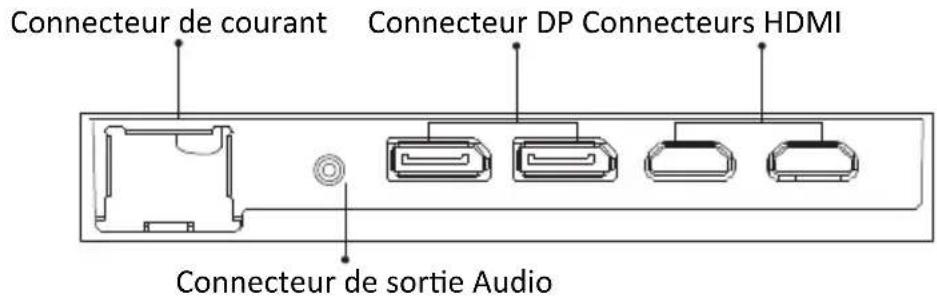

4.2 — Ports du moniteur

7 Connecteur d'alimentation: Insérez le cable d'alimentation pour alimenter le monitér. 8 Sortie Audio : Insérez le cable audio pour obtenir des signaux audio de sortie. 9 Connecteurs DP : Insérez une extrémité du cable DP dans la sortie DP de l'ordinaireur puis branchez l'autre extrémité du cable dans le port DP du moniteur. 10 Connecteurs HDM : Ilnsérez une extrémité du cable HDMI dans la sortie HDMI de l'ordinateur puis branchez l'autre extrémité du cable dans le port HMDI du monisteur.

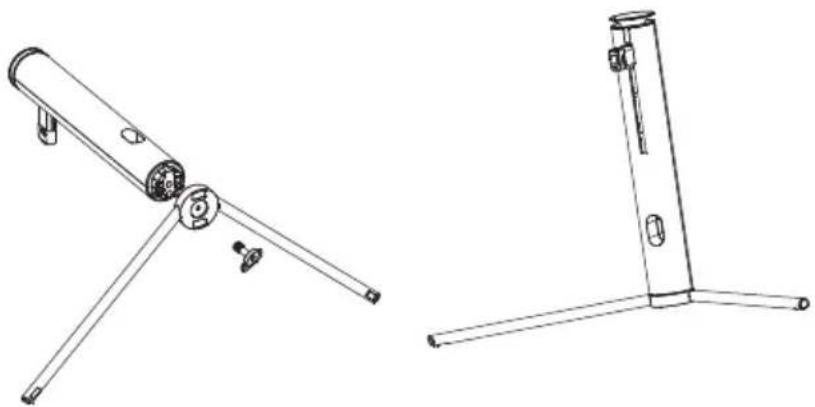

5. Installation du socle

1. Ouvrez l'emballage et sortez le produit avec la mousse encore attachée. Placez-le doucement sur un bureau ou une table.
2. Retirez la mousse supérieure et le sac d'emballage intérieur, placez la mousse inférieure sur un bureau ou une table, gardez la mousse inférieure sous le moniteur.

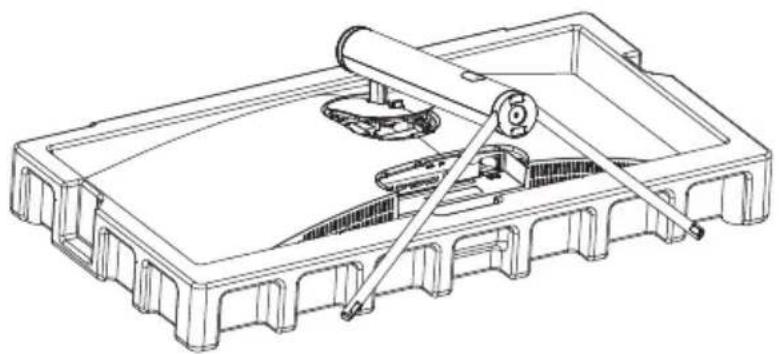

3. Regardez l'image, fixez la tige du socle et de la base avec une vis.

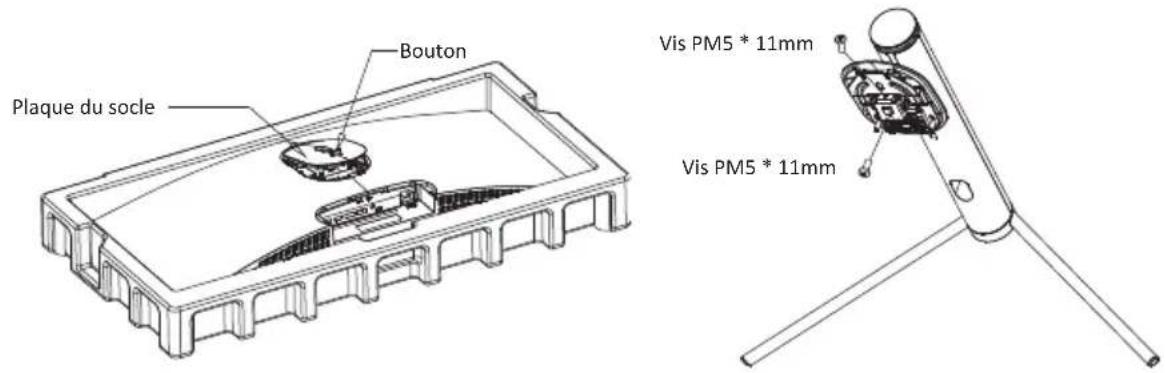

1. Appuyez sur le bouton pour retirer la plaque de socle, fixez la plaque de socle dans la tige de support avec la vis PM5 * 11mm.

1. Fixez l'ensemble du socle assemblé dans le moniteur et vérifiez soigneusement qu'il est bien fixé.

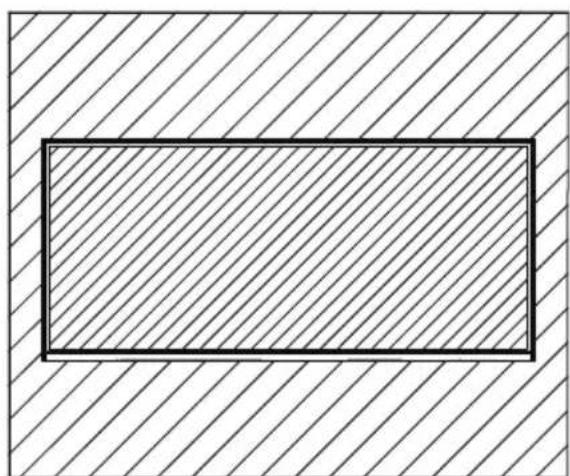

6. Montage mural

Ce moniteur comprend uniquement les vis qui peuvent être nécessaires lors de la fixation de celui-ci à un support de type VESA 75^*75mm

Aucun support ou accessoire de fixation VESA n'est inclus.

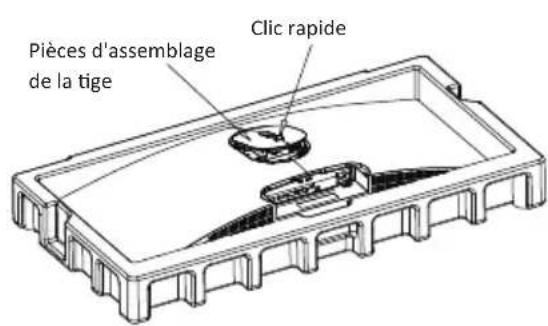

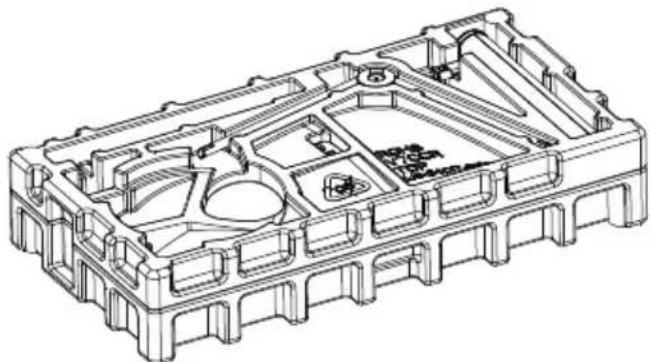

1. Ouvrez l'emballage et sortez le produit avec la mousse encore attachée. Placez-le doucement sur un bureau ou une table. Retirez les pièces supplémentaires et la mousse recouvrant le moniteur. Si le moniteur est déjà fixe au socle, retirez le socle.

1. Appuyez sur le bouton pour retirer l'adaptateur à l'arrête du moniteur, puis serrez les quatre vis fournies sur les trous de montage à l'arrête du moniteur.

1. Installez le moniteur sur le mur, le support ou le luminaire comme vous le souhaitez.

7. Opération de base

1. Insérez une extrémité du cable DP dans la carte graphique de votre PC. D'autres types de connexion peuvent être utilisés. Câbles supplémentaires non fournis.
2. Connectez l'autre extrémité du câble au connecteur correspondant au moniteur. Consultez l'image ci-dessous.

1. Connectez le câble d'alimentation à votre moniteur, puis connectez l'autre extrémité à votre source d'alimentation. Il est recomma
2. Localisez le bouton Marche / Arrêt sur le moniteur et appuyez dessus pour allumer le moniteur.

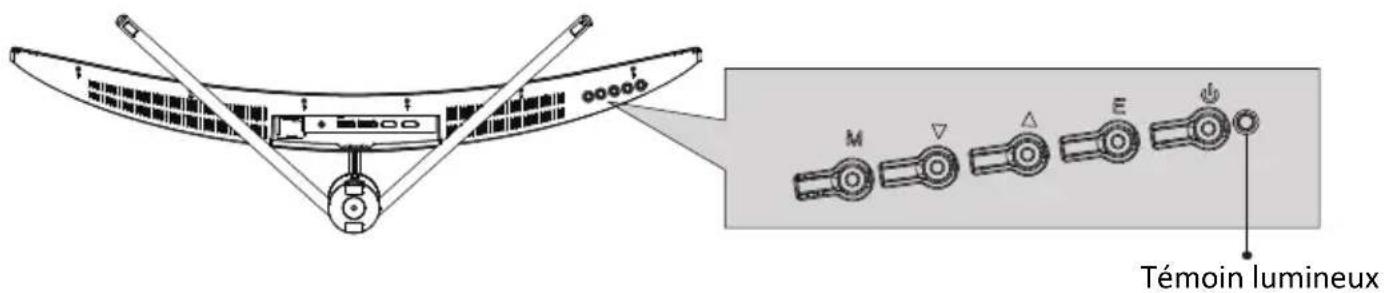

8. Témoin lumineux

Le témoin bleu fixe indique que l'appareil est sous tension et que le moniteur fonctionne normalement.

Le témoin bleu clignotant indique qu'il n'y a pas de source vidéo, qu'aucun signal horizontal ou vertical n'a été détecté, ou bien que l'alimentation est faible. Veuillez vous assurer que votre ordinateur est allumé et que tous les câbles vidéo sont complètement insérés et/ou connectés.

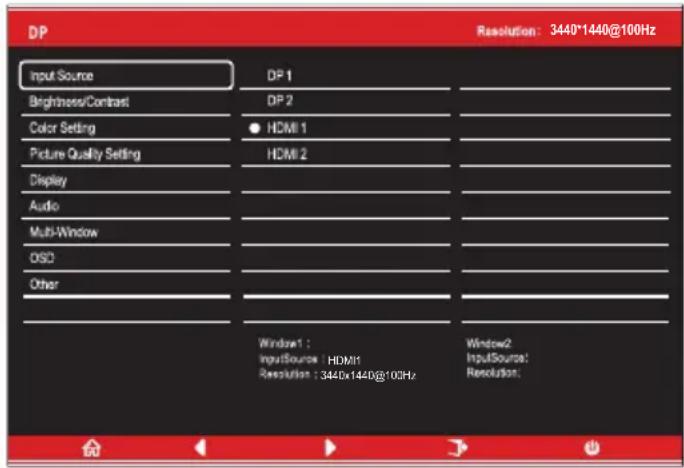

9. OSD

Le menu d'affichage à l'écran (OSD) peut être utilisé pour régler les paramètres de votre moniteur et apparaît à l'écran après avoir allumé le moniteur et appuyé sur le bouton M.

Lorsque vous utilisez le moniteur pour la première fois, les paramètres se règlent automatiquement sur les valeurs optimales en fonction de la configuration et des composants de votre ordinateur, etc.

1. Appuyez sur l'un des boutons (M, F, A) pour activer la fenêtre du navigateur.

1. Appuyez sur M pour entrer dans le menu OSD.

3. Appuyez sur ou pour faire défiler les fonctions.

a. Mettez en surbrillance les fonctionnalités que vous souhaitez régler puis appuyez sur M pour ouvrir le sous-menu. b. Appuyez sur ou pour parcourir le sous-menu puis appuyez sur M pour mettre en surbrillance les fonctionnalités que vous souhaitez régler. c. Appuyez sur ou pour mettre en surbrillance une option, puis appuyez sur M pour confirmer le parametre et quitter l'écran actuel. d. Appuyez sur E pour quitter l'écran actuel.

9.1 - Fonctions du menu OSD

Menu principal Sous-menu Options		Description
Source d'entrée	DP1 AUCUN Bascul	ler vers l'entrée de signal	al DP1
	DP2 AUCUN Bascul	ler vers l'entrée de signal	al DP2
	HDMI1	AUCUN	Passer sur l'entrée de signal HDMI1
	HDMI2	AUCUN	Basculer sur l'entrée de signal HDMI2
Luminosite / Contraste	Luminosite 0~100	Régler la luminosité de l'écran
	Niveau de nombre	0~100 Ajuster les niveaux de nombre de nombre de l'affichage
	Contraste 0~100 Régler le contraste de l'écran
	DCR Activé Active	la fonction DCR
		Désactivé Désactiver la fonction DCR
Réglage des couleurs	Gamma Régler l'ajut	put Gamma1.8
		2.0
		2.2
		2.4
		2.6
	Mode image Régler Standard vithen fon Film, Jeu, FPS, RTS
	Température de couleurs	Chaud, Froid, Utilisateur	Sélectionner une température de couleur
	Faible lumière bleue	0~100	Régler le niveau de filtrage de la lumière bleue
	Teinte 0~100 Ajuster les niveaux de teinte
	Saturation	0~100 Ajuster les niveaux de saturation
Réglage de la qualité d'image	Netteté	0~100 Régler la netteté de l'affichage
	Temps de réponse	Désactivé, Haut, Moyen, Faible	Sélection du temps de réponse
	Bruit Réduction	Désactivé, Haut, Moyen, Faible	Réduire l'interférence du bruit de l'image causée par l'interférence de source du signal
	Super résolution	Désactivé, Haut, Moyen, Faible	Réduire l'interférence du bruit de l'image causée par l'interférence de source du signal
	Contrôle lumineux dynamique	Activé, Désactivé	Compenser l'affichage de l'échelle de gris et renforcez l'expression de l'échelle de gris
	MPRT	Activé, Désactivé	Temps de réponse d'image mobile
Affiche Format	d'image	Écran large, 4: Sélection 1: 1, Auto	nner les proportions de l'écran
	ModeLed	Normal, Désactivé, Clignotement	Ajuster l'éclairage LED du couvercle arrêté
Audio	Silencieux	Activé, Désactivé	Activer / Désactiver le mode silencieux
	Volume	0-100	Régler le volume audio
	Source Audio	DP1,DP2,HDMI1, HDMI2	Sélectionner l'entrée du signal audio via Type-C ou DP ou HDMI

Menu principal Sous-menu Options Description

Fenêtres multiples	Fenêtres multiples	Déactivé, Mode PIP, PBP 2Win	Sélectionner les modes PIP / PBP selon le nombre de signaux d'entrée, etc. (Mode PBP défini spécialément pour les téléphones mobiles)
	Entrée Sub Win2	DP1,DP2,HDMI1, HDMI2	Sélectionner selon le signal d'entrée pour le mode PIP / PBP (Lorsque le téléphone PBP est sélectionné, le deuxième signal de fenêtre ne peut pas être sélectionné)
	Taille PIP Ajuster la tâblie, dépassétre d'affichage PIP Grand
	Position PIP Régler la position de l'entêtre PIP gauche, Bas croite, Bas gauche
	Échange AUCUN		Permuter entre les sources de signal des deux chaînes des 2 seules fonctions d'écran PIB/PBP (Le mode téléphone PBP ne peut pas être interchangé)
OSD Langue			Régler la langue de l'OSD
	Espanol, Français, Deutsch
	Position H OSD 0-100 Régler la position horizontal de l'OSD
	Position V OSD 0-100 Régler la position verticale de l'OSD
	OSD Transparency OSD		Régler la transparence globale de l'OSD
	Décai OSD	5-100 Régler la durée pendant laquelle l'OSD reste ouvert en l'absence d'activité
	Rotation OSD	Normal, 90, 180, 270 Rotation de l'orientation du menu OSD
Autre Version DP	DP1.1, DP1.2, DP1.4
	HDR Activé, Déactivé; Détction automatique		Activer / Déactiver le mode HDR
	Réinitialiser	Aucun	Réinitialiser les configuration du monitour

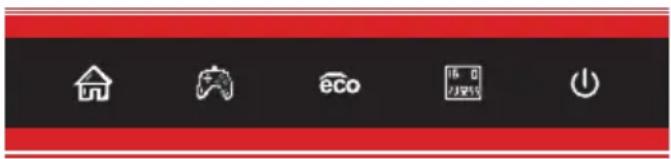

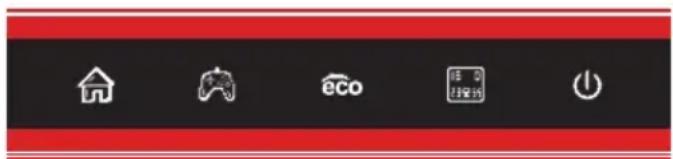

10. Effets LED et gameplus

1. Appuyez sur l'un des boutons (M, TE) pour activer la fenêtre du navigateur.

1. Appuyez sur le ▼ bouton pour basculer entre les modes Gameplus. En fonction de vos besoins de jeu, CHOISSEZ L'icone de jeu correspondante. Ces icones de jeu ont été principalement conçues pour optimiser voire objectif pendant les jeux de tir, bien qu'elles puissent être utilisées pour d'autres scénarios.

1. Appuyez sur le ▲ bouton pour basculer entre les modes ECO. Ces modes incluent les modes Standard, Texte, Film, Jeu, FP et RTS et peuvent être utilisés pour optimiser les paramètres en fonction de votre activités. Le mode standard convient à la plupart des activités.

11. Image dans l'image (PIP)

Mode Écran	n d'accueil Source d'entrée	Image dans l'image Source d'entrée supplémentaire		Fenêtre d'échange	Mode image
		DP HDMI
Mode 1 DP	X O O O
Mode 2 HD	MI O X O O

Remarque : « O » signifie que cette fonctionnalité est prise en charge tandis que « X » signifie qu'elle n'est pas prise en charge.

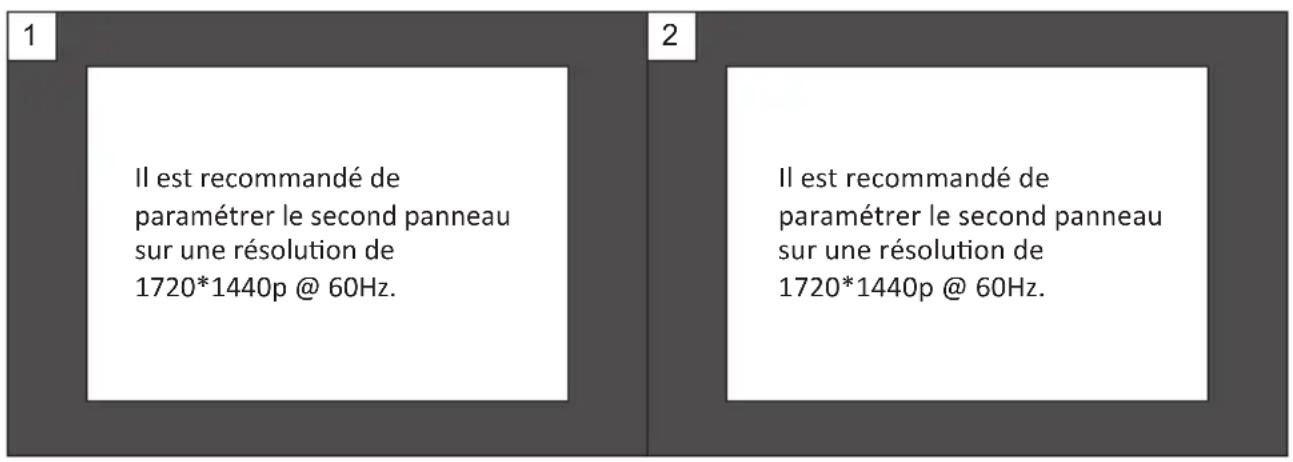

12. Image par image

Lorsque vous utilisez cette fonctionnalité et afin d'obtenir une expérience de visualisation optimale, il est recommandé de paramétrer les deux panneaux avec la même résolution.

Avec cette résolution, le déchirement et la déformation visuelle devraient être minimisés.

13. Spécifications techniques

Modèle	LC-M34-UWQHD-144-C-V2
Taille d'écran	34
Format d'image	21:9
Rétroéclairage	LED
Luminosité	350 cd/m2
Panneau	VA
Résolution	DP1.4 :3440*1440@144Hz HDMI 2.0 :3440*1440@100Hz
Taux de rafraîchissement	144 Hz
Temps de réponse	OD 4 ms
Angles de vue	≥178° (H) / ≥178° (V)
Taux de contraste	4000:1
Montage VESA	75 x 75 mm
Couleurs	16,7m
AMD FreeSync	Oui
Entrée de signal	DP 1,4*2, HDMI 2.0*2, Sortie Audio*1
Entrée de courant :	CA 100-240V, 50/60Hz, 2.0 A
Audio
Haut-parleurs	NON
Sortie Audio	Oui
Accessoires
Câble d'alimentation	Oui
Fonctions supplémentaires
Faible lumière bleue	Oui
Dimensions physiques
Dimensions (avec socle)	808,65*510,66*256,08mm
Dimensions (sans socle)	808,65*363,33*123,22mm
Poids net	7,86 kg
Poids brut	10,058 kg
