Produkttyp	Temperatur-Datenlogger
Marke	Testo
Modell	174T
Messbereich	-30 bis +70 °C
Genauigkeit	±0,5 °C (-30 bis +70 °C)
Auflösung	0,1 °C
Sondentyp	Interner NTC-Temperatursensor
Stromversorgung	2 Lithium-Knopfzellen CR2032, 3 V
Batterielebensdauer	500 Tage (Intervall 15 min, +25 °C)
Speicher	16 000 Messwerte
Messintervall	1 min bis 24 h (einstellbar)
Schutzart	IP65
Schnittstelle	USB (über dedizierte Schnittstelle und ComSoft-Software)
Betriebstemperatur	-30 bis +70 °C
Lagertemperatur	-40 bis +70 °C
Anzeige	Aktuelle Werte, Min/Max, Alarme, Batteriestatus
Hauptfunktionen	Kontinuierliche Aufzeichnung, Programmierung über PC, Hoch-/Tiefalarme, Datenauslese, Wandmontage
Wartung und Reinigung	Mit feuchtem Tuch reinigen, Lösungsmittel vermeiden; Batterien unter Beachtung der Polarität wechseln
Sicherheit	Nicht in der Nähe von leitenden Elementen verwenden; nur Testo-Ersatzteile verwenden; Batterien gemäß den Vorschriften entsorgen
Ersatzteile und Reparaturfähigkeit	Batterien (CR2032), USB-Schnittstelle, Software-CD, Kalibrierzertifikate; bei Reparaturen den Testo-Kundendienst kontaktieren
Allgemeine Informationen	Garantie 24 Monate; konform mit EN 12830; Software kompatibel mit Windows XP, Vista, Win7

Häufig gestellte Fragen - 174T Testo

Wie entsperre ich den Datenlogger?

Drücken Sie die beiden Riegel an der Unterseite der Wandhalterung nach außen und schieben Sie den Logger nach außen.

Welche Batterien werden für den Testo 174T verwendet?

Verwenden Sie zwei Lithium-Knopfzellen CR2032 mit 3 V. Achten Sie auf die Polarität: Der Pluspol muss sichtbar sein.

Wie verbinde ich das Gerät mit einem Computer?

Installieren Sie die Software testo ComSoft (kostenlos auf der Testo-Website herunterladbar), schließen Sie die USB-Schnittstelle an und setzen Sie den Logger in die Halterung ein.

Wie programmiere ich den Datenlogger?

Die Programmierung (Alarme, Intervall usw.) erfolgt über die Software testo ComSoft auf dem PC. Das Softwarehandbuch ist im Download enthalten.

Was bedeuten die Alarmsymbole auf dem Bildschirm?

Ein blinkender Alarm zeigt die Anzeige des programmierten Schwellwerts an; ein dauerhaft leuchtender Alarm bedeutet, dass der Wert überschritten wurde (hoch oder tief).

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite mit einer Münze, entfernen Sie die alten Batterien, setzen Sie die neuen ein (Pluspol sichtbar) und schließen Sie es wieder.

Was tun, wenn das Display « ---- » anzeigt?

Dies kann auf einen defekten Sensor hinweisen. Kontaktieren Sie den Testo-Kundendienst. Wenn dies nach einer Programmübertragung erscheint, warten Sie 8 Sekunden; es handelt sich nicht um einen Fehler.

Wie lange hält die Batterie?

Ca. 500 Tage bei einem Messintervall von 15 Minuten bei +25 °C. Die Lebensdauer variiert je nach Konfiguration.

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes Tuch (keine Lösungsmittel oder aggressive Reiniger). Vermeiden Sie, dass Flüssigkeit in das Gehäuse eindringt.

Welches Zubehör ist für den Testo 174T verfügbar?

USB-Schnittstelle (Ref. 0572 0500), Software-CD (0572 0580), Ersatzbatterien (0515 0028), Kalibrierzertifikate für Temperatur und Luftfeuchtigkeit.

BEDIENUNGSANLEITUNG 174T Testo

testo 174 · Datenlogger

Bedienungsanleitung

testo 174 · Data loggers

Instruction manual

2 Sicherheit und Umwelt......4

2.1. Zu diesem Dokument 4
2.2. Sicherheit gewährleisten ....5
2.3. Umwelt schützen 5

3 Leistungsbeschreibung 6

3.1. Verwendung 6
3.2. Technische Daten....6

4 Erste Schritte 8

4.1. Datenlogger entsichern/sichern....8
4.2. Batterien einlegen....9
4.3. Datenlogger an PC anschließen....10

5 Anzeige- und Bedienelemente....11

5.1. Display....11
5.2. Tastenfunktionen....12

6 Produkt verwenden ....13

6.1. Datenlogger programmieren....13
6.2. Wandhalterung montieren ....13
6.3. Daten auslesen....14

7 Produkt instand halten....14

7.1. Batterien wechseln 14
7.2. Gerät reinigen....16

8 Tipps und Hilfe....17

8.1. Fragen und Antworten....17
8.2. Zubehör und Ersatzteile .....17

2 Sicherheit und Umwelt

2.1. Zu diesem Dokument

Verwendung

Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen.
Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können.
Geben Sie diese Dokumentation an spätere Nutzer des Produktes weiter.

Symbole und Schreibkonventionen

Darstellung	Erklärung
	Warnhinweis, Gefahrenstufe entsprechend des Signalworts:Warnung! Schwere Körperverletzungen sind möglich.Vorsicht! Leichte Körperverletzungen oder Sachschäden sind möglich.> Treffen Sie die angegebenen Vorsichtsmaßnahmen.
i	Hinweis: Grundlegende oder weiterführende Informationen.
1. ...2. ...	Handlung: mehrere Schritte, die Reihenfolge muss eingehalten werden.
> ... Handlung: ein Schritt bzw. optionaler Schritt.
- ... Resultat einer Handlung.
Menü Elemente des Gerätes, des Gerätedisplays oder der Programmoberfläche.
[OK] Bedientasten des Gerätes oder Schaltflächen der Programmoberfläche.
... | ... Funktionen / Pfade innerhalb eines Menüs.
“...”	Beispieleingaben

2.2. Sicherheit gewährleisten

Verwenden Sie das Produkt nur sach- und bestimmungsgemäß und innerhalb der in den technischen Daten vorgegebenen Parameter. Wenden Sie keine Gewalt an.
Messen Sie mit dem Gerät niemals an oder in der Nähe von spannungsführenden Teilen!
Halten Sie besonders die Auslesekontakte auf der Rückseite des Datenloggers fern von spannungsführenden Teilen!
Führen Sie nur Wartungs- und Instandhaltungsarbeiten an diesem Gerät durch, die in der Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo.

2.3. Umwelt schützen

Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen.
Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück.

3 Leistungsbeschreibung

3.1. Verwendung

Die Datenlogger testo 174 dienen zum Speichern und Auslesen von Einzelmesswerten und Messreihen.

Messwerte werden mit testo 174 gemessen, gespeichert und über das Interface an den PC übertragen, wo sie mit Hilfe der Software testo ComSoft ausgelesen und ausgewertet werden können. Über die Software können die Datenlogger auch individuell programmiert werden.

Anwendungsbeispiele

testo 174T ist optimal geeignet für die Temperaturmessung in Kühlschränken, Gefrierschränken, Kühlräumen und Kühlregalen.

testo 174H kontrolliert die Klimabedingungen z. B. in Lagern, Büroräumen und im Produktionsbereich.

3.2. Technische Daten

testo 174T

Eigenschaft Werte
Fühlertyp NTC-Temperatur-Sensor intern
Messbereich -30 ... +70 °C
Genauigkeit	± 0,5 °C (-30 ... +70 °C)
Auflösung	0,1 °C
Betriebstemperatur -30 ... +70 °C
Lagertemperatur -40 ... +70 °C
Batterietyp 2 x 3 V-Knopfzelle (2 x CR 2032 Lithium)
Standzeit 500 Tage (15 Min. Messtakt, +25 °C)
Schutzart	IP65
Messtakt 1 min - 24h (wählbar)
Speicher	16.000	Messwerte

Eigenschaft Werte
Software verwendbar mit Windows XP, Vista, Win7
Normen	2004/108/EG, erfüllt die Richtlinien gemäß der Norm EN 12830 ^1
Garantie	24 Monate, Garantiebedingungen: siehe Internetseite www.testo.com/warranty

testo 174H

Eigenschaft Werte
Fühlertyp	NTC-Temperatur-Sensor und kapazitiver Feuchtesensor intern
Messbereich	0 ... 100 %rF (nicht für betauende Atmosphäre) ^2 , -20 ... +70 °C
Genauigkeit Feuchte	± 3 %rF (2 %rF ... 98 %rF) bei 25 °C ±0,03 %rF/K ±1 Digit
Genauigkeit Temperatur	± 0,5 °C (-20 ... +70 °C)
Auflösung 0,1 %rF,	0,1 °C
Betriebstemperatur	-20 ... +70 °C
Lagertemperatur -40 ... +70 °C
Batterietyp 2 x 3 V-Knopfzelle (2 x CR 2032 Lithium)
Standzeit 1 Jahr (15 Min. Messtakt, +25 °C)
Schutzart	IP20
Messtakt 1 min - 24 h (wählbar)
Speicher 2 x 8.000 Messwerte
Software verwendbar mit Windows XP, Vista, Win7
Garantie 24 Monate,	Garantiebedingungen: siehe Internetseite www.testo.com/warranty
EG-Richtlinie	2004/108/EG

4 Erste Schritte

4.1. Datenlogger entsichern/sichern

Der Datenlogger wird in gesichertem Zustand ausgeliefert.

Datenlogger entsichern

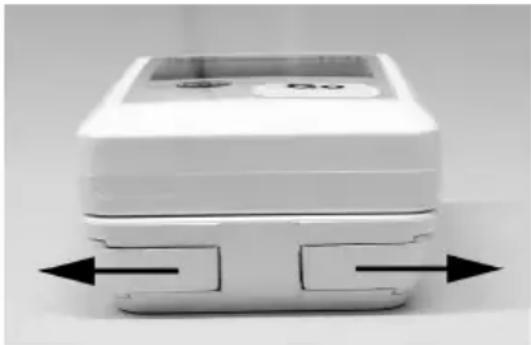

1. Die beiden Riegel an der Unterseite der Wandhalterung nach außen schieben.
2. Datenlogger aus der Wandhalterung schieben.

Datenlogger sichern

1. Datenlogger in die Wandhalterung schieben.

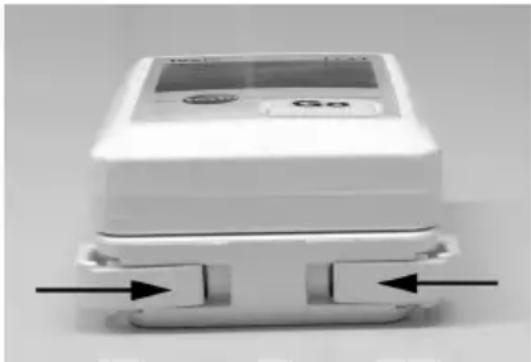

2. Die beiden Riegel an der Unterseite der Wandhalterung nach innen schieben.

4.2. Batterien einlegen

1. Datenlogger auf die Frontseite legen.

according EN12830-S.T.C.1 SIN 3650049 www.testo.com Range:30 -70 °C/-22 -458°F Service-Celebration Testp AG 912

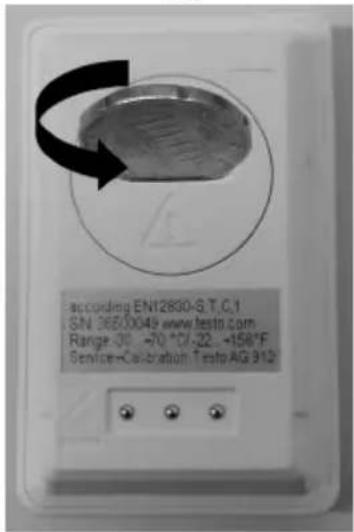

2 Batteriefachabdeckung auf der Rückseite des Datenloggers durch eine Linksdrehung öffnen und abnehmen.

i

Verwenden Sie dazu am besten ein Münzstück.

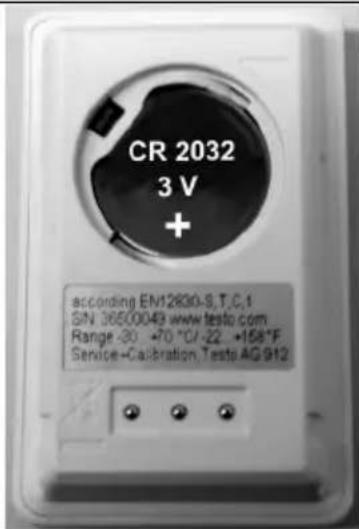

CR 2032 3 V + according EN12830-S.T.C.1 SIN 36500049 www.testo.com Range -30 +70 °C/-22 +158°F Service-Calibration Testo AG 912

1. Mitgelieferte Batterien (3 V-Knopfzelle, CR 2032 Lithium) so einlegen, dass der + Pol jeweils sichtbar ist.

2. Batteriefachabdeckung auf den Datenloggers legen und durch eine Rechtsdrehung schließen.

i

Verwenden Sie dazu am besten ein Münzstück.

- Auf dem Display wird die aktuelle Temperatur angezeigt.

4.3. Datenlogger an PC anschließen

1. Software testo ComSoft installieren.

Die Software ist als kostenloser registrierungspflichtiger Download im Internet erhältlich: www.testo.com/download-center.

i Die Anleitung zur Installation und Bedienung der Software finden Sie in der Bedienungsanleitung testo ComSoft, die zusammen mit der Software heruntergeladen wird.

i Die Software kann auf CD bestellt werden (Artikel-Nr. 0572 0580), falls der Download aus dem Internet nicht gewünscht wird.

1. Verbindungskabel des Interface an eine freie USB-Schnittstelle des PC anschließen.

2. Datenlogger in die Halteschale des Interface schieben.

3. Datenlogger konfigurieren, siehe separate Bedienungsanleitung testo ComSoft.

5 Anzeige- und Bedienelemente

5.1. Display

Je nach Betriebszustand können im Display unterschiedliche Informationen angezeigt werden. Eine detaillierte Darstellung der abrufbaren Informationen finden Sie in der Kurz-Bedienungsanleitung, die jedem Daten-logger beiliegt.

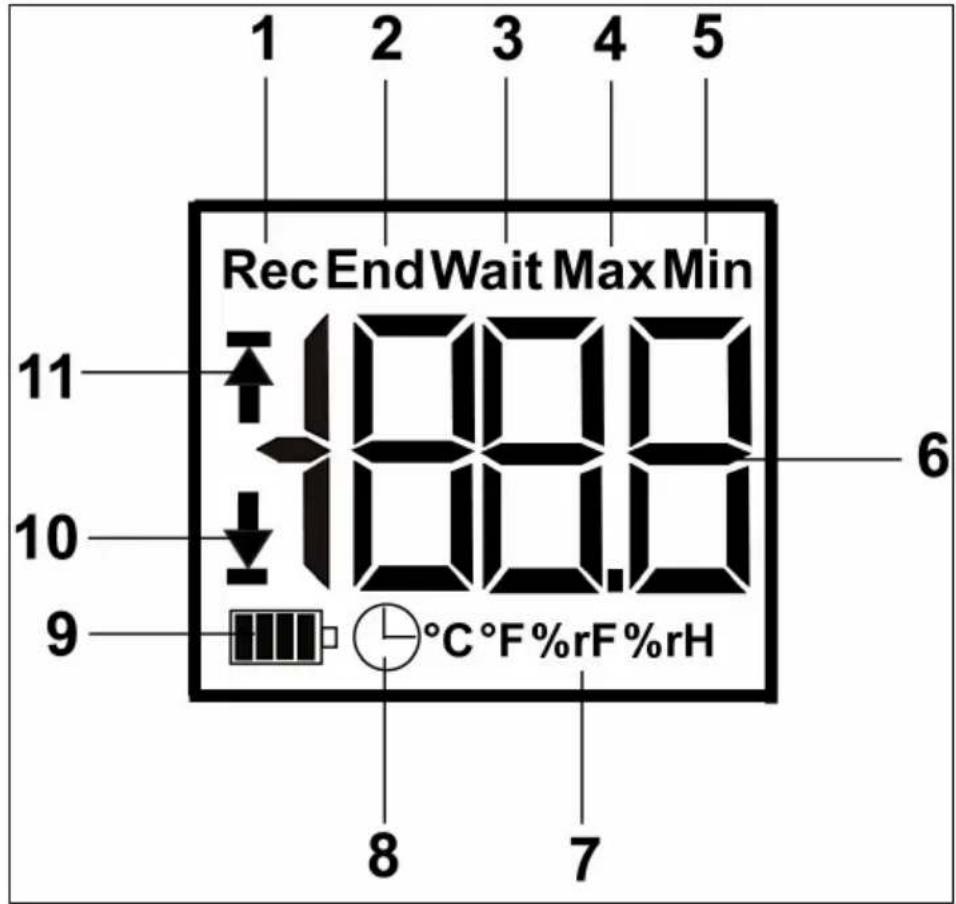

1 2 3 4 5 Rec End Wait Max Min 11 10 9 6 °C °F %rF %rH 8 7

1 Messprogramm läuft
2 Messprogramm beendet
3 Warten auf Start des Messprogramms
4 höchster gespeicherter Messwert
5 niedrigster gespeicherter Messwert
6 Messwert
7 Einheiten
8 Startkriterium Datum/ Uhrzeit programmiert
9 Batteriekapazität

Symbol Kapazität
	75-100%
	50-75%
	25-50%
	10-25%
	<10%
	Batterie leer (Messprogramm wurde angehalten).> Daten auslesen und Batterie wechseln (siehe Batterien wechseln Seite 14 ).

10 unterer Alarmwert:

• blinkt: programmierter Alarmwert wird angezeigt
• leuchtet: programmierter Alarmwert wurde unterschritten

11 oberer Alarmwert

• blinkt: programmierter Alarmwert wird angezeigt
• leuchtet: programmierter Alarmwert wurde überschritten

Technisch bedingt verlangsamt sich die Anzeigegeschwindigkeit von Flüssigkristallanzeigen bei Temperaturen unter 0 °C (ca. 2 Sekunden bei -10 °C, ca. 6 Sekunden bei -20 °C). Dies hat auf die Messgenauigkeit keinen Einfluss.

5.2. Tastenfunktionen

√ Betriebszustand Wait und Startkriterium Tastenstart programmiert.

Taste GO ca. 3 Sekunden lang drücken, um das Messprogramm zu starten.

- Das Messprogramm startet und im Display erscheint Rec.

√ Betriebszustand Wait:

Taste GO drücken, um zwischen den Anzeigen oberer Alarmwert, unterer Alarmwert, Batteriestandzeit und letzter Messwert zu wechseln.

• Die Anzeigen erscheinen in der genannten Reihenfolge im Display.
  √ Betriebszustand Rec oder End:

  Taste GO drücken, um zwischen den Anzeigen höchster gespeicherter Messwert, niedrigster gespeicherter Messwert, oberer Alarmwert, unterer Alarmwert, Batteriestandzeit und letzter Messwert zu wechseln.

• Die Anzeigen erscheinen in der genannten Reihenfolge im Display.

6 Produkt verwenden

6.1. Datenlogger programmieren

Um die Programmierung Ihres Datenloggers Ihren individuellen Bedürfnissen anzupassen, benötigen Sie eine Software der testo ComSoft-Familie.

Die Software testo ComSoft ist als kostenloser registrierungspflichtiger Download im Internet erhältlich www.testo.com/download-center.

i

Die Anleitung zur Installation und Bedienung der Software finden Sie in der Bedienungsanleitung testo ComSoft, die zusammen mit der Software heruntergeladen wird.

6.2. Wandhalterung montieren

i

Montagematerialien (z. B. Schrauben, Dübel) gehören nicht zum Lieferumfang.

√ Datenlogger ist aus Wandhalterung entfernt (siehe Datenlogger entsichern Seite 8).
1. Wandhalterung an der gewünschten Stelle positionieren.
2. Mit Hilfe eines Stiftes oder Ähnlichem die Stelle für die Befestigungsschraube anzeichnen.
3. Befestigungsstelle entsprechend des Materials für die Befestigung vorbereiten (z. B. Loch bohren, Dübel setzen).
4. Wandhalterung mit Hilfe einer passenden Schraube befestigen.

6.3. Daten auslesen

Das Auslesen des Datenloggers und die Weiterbearbeitung der ausgelesenen Daten erfolgt über die Software testo ComSoft, siehe separate Bedienungsanleitung.

7 Produkt instand halten

7.1. Batterien wechseln

Durch den Batteriewechsel wird das laufende Messprogramm gestoppt. Die gespeicherten Daten bleiben aber erhalten.

1. Gespeicherte Daten auslesen, siehe Bedienungsanleitung Software testo ComSoft.
   √ Ist auf Grund einer zu geringen Batteriekapazität das Auslesen der gespeicherten Daten nicht mehr möglich:

   Batterien wechseln und danach die gespeicherten Daten auslesen.

2. Datenlogger auf die Frontseite legen.
3. Batterieabdeckung auf der Rückseite des Datenloggers durch eine Linksdrehung öffnen. Verwenden Sie dazu am besten ein Münzstück.

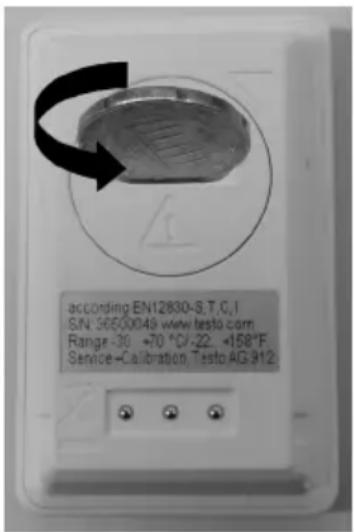

according EN12830-S.T.C.I SIN: 36500049 www.testo.com Range:-30 +70 °C/-22: +158°F Service-Calibration Testo AG 912

1. Leere Batterien aus dem Batteriefach entnehmen.
2. Zwei neue Batterien (3 V-Knopfzellen, CR 2032 Lithium) so in das Gerät einlegen, dass jeweils der + Pol sichtbar ist.

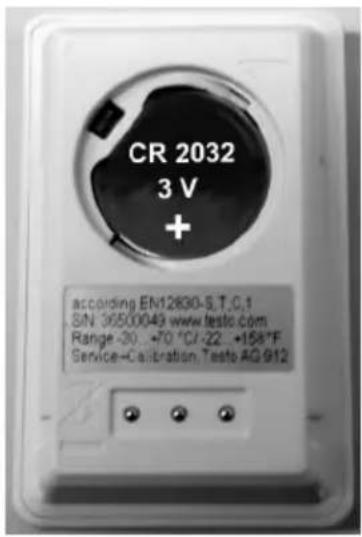

CR 2032 3 V + according EN12830-S.T.C.1 SIN: 36500049 www.testc.com Range -30, +70 °C/-22, +158°F Service-Calibration Tests AG 912

i

Ausschließlich neue Markenbatterien verwenden. Wird eine zum Teil verbrauchte Batterie eingesetzt, erfolgt die Berechnung der Batteriekapazität nicht korrekt.

1. Batteriefachabdeckung auf das Batteriefach legen und durch eine Rechtsdrehung verschließen. Verwenden Sie dazu am besten ein Münzstück.

- Auf dem Display erscheint der aktuelle Messwert.

i

Der Datenlogger muss neu konfiguriert werden. Dazu muss die Software testo ComSoft auf dem Rechner installiert sein und eine Verbindung zum Datenlogger eingerichtet sein (siehe Datenlogger an PC anschließen Seite 10).

1. Datenlogger in die Halteschale des Interface schieben.

2. Software testo ComSoft starten und eine Verbindung zum Datenlogger herstellen.

3. Datenlogger neu konfigurieren bzw. die alte gespeicherte Konfiguration aufspielen, siehe separate Bedienungsanleitung testo ComSoft.

- Der Datenlogger ist wieder einsatzbereit.

7.2. Gerät reinigen

ACHTUNG

Beschädigung des Sensors!

Achten Sie darauf, dass bei der Reinigung keine Flüssigkeit in das Innere des Gehäuses gelangt.
Reinigen Sie das Gehäuse des Geräts bei Verschmutzung mit einem feuchten Tuch.

Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel! Schwache Haushaltsreiniger oder Seifenlaugen können verwendet werden.

8 Tipps und Hilfe

8.1. Fragen und Antworten

Frage Mögliche Ursachen / Lösung
----leuchtet im Display *	Der Sensor des Datenloggers ist defekt.> Kontaktieren Sie Ihren Händler oder den Testo-Kundendienst.

* Diese Anzeige erscheint auch im Display, wenn ein neues Messprogramm vom PC auf den Datenlogger übertragen wird. Sie erlischt nach ca. 8 Sekunden wieder. In diesem Fall handelt es sich um keinen Fehler!
Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie auf der Rückseite dieses Dokuments oder im Internet unter www.testo.com/service-contact.

8.2. Zubehör und Ersatzteile

Beschreibung Artikel-Nr.
Mini-Datenlogger testo 174H, 2-Kanal, inkl.Wandhalterung, Batterie (2 x CR 2032 Lithium) und Kalibrierprotokoll	0572 6560
Mini-Datenlogger testo 174T, 1-Kanal, inkl.Wandhalterung, Batterie (2 x CR 2032 Lithium) und Kalibrierprotokoll	0572 1560
USB-Interface zum Programmieren und Auslesen der Logger testo 174T und testo 174H	0572 0500
CD testo ComSoft (falls kostenloser,registrierungspflichtiger Download von Website nicht gewünscht)	0572 0580
Batterie 3 V-Knopfzelle (CR 2032 Lithium), bitte 2 Batterien pro Logger bestellen	0515 0028
ISO-Kalibrierzertifikat Feuchte, Kalibrierpunkte 11,3 %rF; 50,0 %rF; 75,3 %rF bei +25°C/+77°F; je Kanal/Gerät	0520 0176
ISO-Kalibrierzertifikat Temperatur, Kalibrierpunkte - 18°C; 0°C;+60°C; je Kanal/Gerät	0520 0151

1 Contents

1 Contents....19

Postfach 1140, 79849 Lenzkirch

Testo-Straße 1, 79853 Lenzkirch

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet: http://www.testo.com
