Produkttyp	Hybrid-Solarwechselrichter (mit integriertem Batterieladegerät)
Marke	Sungrow
Modell	SG20RT
Nennleistung	20 kW
Maximale PV-Eingangsspannung	1000 V DC
Ausgangsspannung	400 V AC Drehstrom
Ausgangsfrequenz	50/60 Hz
Maximaler Wirkungsgrad	98,7 %
Stromversorgung	Stromnetz und Photovoltaikmodule
Hauptfunktionen	DC/AC-Umwandlung, Batterieladung, Energiemanagement, Überwachung per App
Schutz	Überstrom, Überspannung, Erdschluss, Inselbildungsschutz, IP65-Schutz
Schutzart	IP65 (für den Außenbereich geeignet)
Anzeige	Integriertes LCD-Display
Kommunikation	Wi-Fi, RS485, Ethernet (je nach Modul)
Gewicht	Ca. 35 kg
Abmessungen (L x H x T)	520 x 640 x 270 mm
Betriebstemperatur	-25°C bis +60°C
Wartung	Reinigung der Kühlkörper, Überprüfung der Kabel und Anschlüsse
Sicherheit	Notausschalter, galvanische Trennung, Erdung erforderlich
Konformität	CE, UKCA, TUV, RoHS
Installation	Nur von qualifiziertem Personal

Häufig gestellte Fragen - SG20RT Sungrow

Kann ich den Sungrow SG20RT Wechselrichter selbst installieren?

Nein, die Installation muss von qualifiziertem Personal durchgeführt werden, das in elektrischen Systemen und den damit verbundenen Risiken geschult ist. Jegliche unbefugte Handhabung kann die Garantie ungültig machen und lebensgefährlich sein.

Wie hoch ist die maximale Spannung der Photovoltaikmodule?

Die maximale PV-Eingangsspannung beträgt 1000 V DC. Halten Sie diese Grenze ein, um Schäden am Wechselrichter zu vermeiden.

Wie reinige ich den Sungrow SG20RT Wechselrichter?

Verwenden Sie ein trockenes, fusselfreies Tuch. Kein Wasser oder Lösungsmittel verwenden. Reinigen Sie die Kühlkörper regelmäßig, um Überhitzung zu vermeiden.

Was tun bei einem Ausfall oder einer Fehlermeldung?

Konsultieren Sie die Bedienungsanleitung für den Fehlercode. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Installateur oder den Sungrow-Support. Versuchen Sie keine Reparatur selbst.

Kann ich den Wechselrichter ohne Batterie verwenden?

Ja, der SG20RT funktioniert als Standard-Solarwechselrichter und speist Energie ins Netz ein. Die Batterieladefunktion ist optional.

Wie lange ist die Lebensdauer des Wechselrichters?

Die typische Lebensdauer beträgt 15 bis 20 Jahre, abhängig von den Installations- und Nutzungsbedingungen. Regelmäßige Wartung verlängert die Lebensdauer.

Wie verbinde ich den Wechselrichter mit dem WLAN?

Verwenden Sie die Sungrow-App oder das Webportal. Befolgen Sie die Anweisungen im Handbuch des Kommunikationsmoduls. WLAN ist in einigen Modellen integriert.

Welche Batterietypen sind kompatibel?

Der SG20RT ist mit Hochspannungs-Lithiumbatterien von Marken wie Sungrow, BYD, LG usw. kompatibel. Die Kompatibilitätsliste finden Sie im Handbuch.

Wie setze ich den Wechselrichter auf die Werkseinstellungen zurück?

Rufen Sie das Menü über das LCD-Display auf, wählen Sie 'Einstellungen' und dann 'Zurücksetzen'. Bestätigen Sie den Vorgang. Alle benutzerdefinierten Einstellungen werden gelöscht.

Wo finde ich das vollständige Benutzerhandbuch?

Laden Sie das Handbuch als PDF von der Website support.sungrowpower.com herunter oder scannen Sie den QR-Code auf der Seite des Geräts.

BEDIENUNGSANLEITUNG SG20RT Sungrow

Sungrow Deutschland GmbH Balanstraße 59, 81541 München, Germany

DANGER

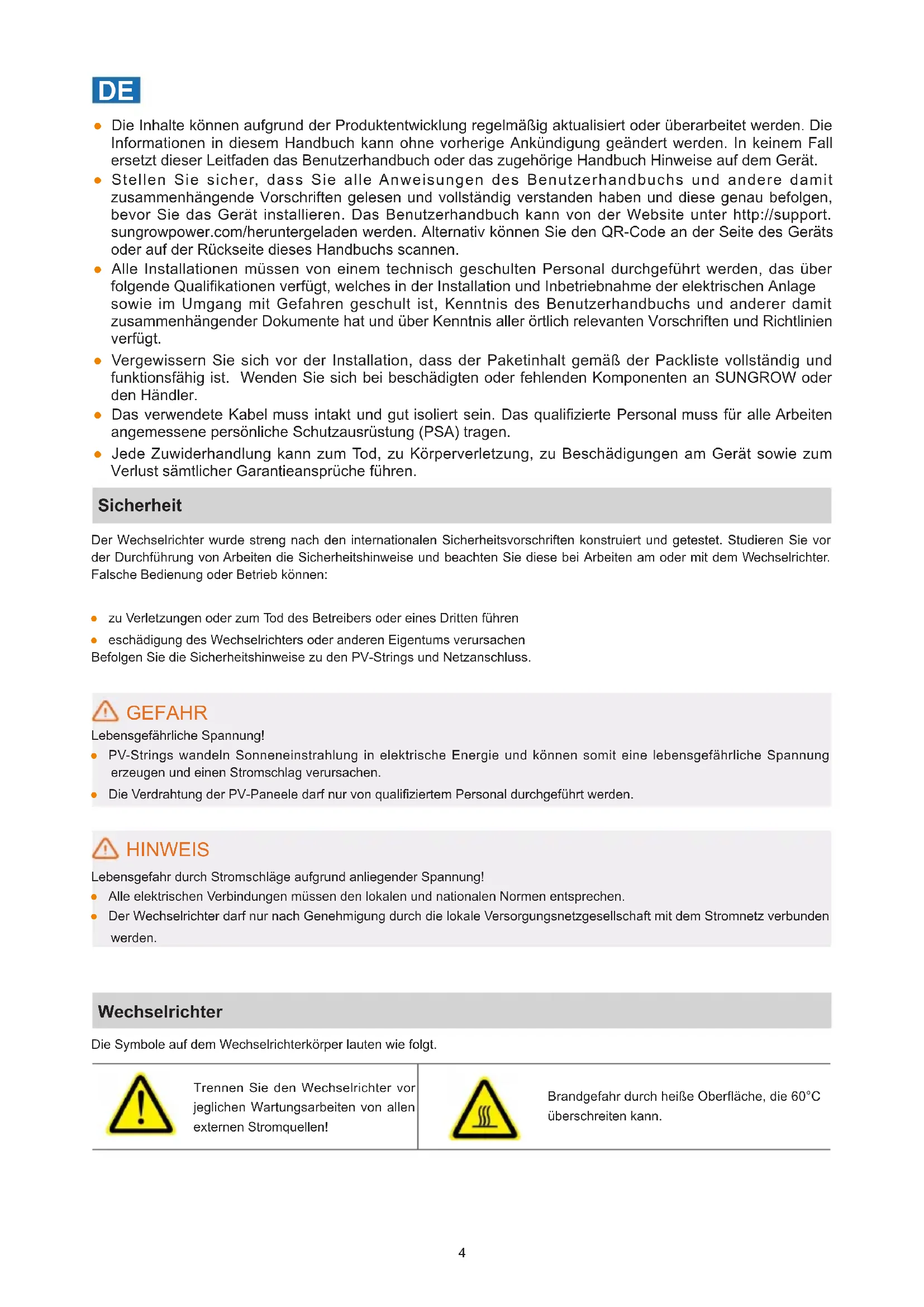

Die Inhalte konnen aufgrund der Produktentwicklung regelmäßig aktualisiert oder überarbeitet werden. Die Informationen in thisem Handbuch kann ohne vorherige Ankündigung geändert werden. In keinem Fall ersetzt dieser Leitfaden das Benutzerhandbuch oder das zugehörige Handbuch Hinweise auf dem Gerät.
- Stellen Sie sicher, dass Sie alle Anweisungen des Benutzerhandbuchs und andere damit zusammenhängende Vorschriften gelesen und vollständig verstanden haben und diese tatsäch befolgen, bevor Sie das Gerät installieren. Das Benutzerhandbuch kann von der Website unter http://support.sungrowpower.com/heruntergeladen werden. Alternativ können Sie den QR-Code an der Seite des Geräts oder auf der Rückseite diesen Handbuchs scannen.
- Alle Installationen müssen von einem technisch geschulten Personal durchgeführt werden, das über folgende Qualifikationen verfügbar, welche in der Installation und Inbetriebnahme der elektrischen Anlage sowie im Umgang mit Gefahren geschult ist, Kenntnis des Benutzerhandbuchs und anderer damit zusammenhängender Dokumente hat und über Kenntnis aller örtlich relevanten Vorschriften und Richtlinien verfügbar.
- Vergewissern Sie sich vor der Installation, dass der Paketinhalt gemäß der Packlste vollständig und funktionsfähig ist. Wenden Sie sich bei beschädigten oder fehlenden Komponenten an SUNGROW oder den Handler.
Das verwendete Kabel muss intakt und gut isoliert sein. Das qualifizierte Personal muss für alle Arbeiten angemessene persönliche Schutzausrüstung (PSA)/TRagen.
Jede Zuwiderhandlung kann zum Tod, zu Korperverletzung, zu Beschadigungen am Gerat sowie zum Verlust samllicher Garantieansprüche führen.

Sicherheit

Der Wechselrichter wurde streng nach den internationalen Sicherheitsvorschriften konstruiert und getestet. Studieren Sie vor der Durchführung von Arbeiten die Sicherheitshinweise und beachten Sie diese bei Arbeiten am oder mit dem Wechselrichter. Falsche Bedienung oder Betrieb können:

• zu Verletzungen oder zum Tod des Betreibers oder eines Dritten führen
  -eschädigung des Wechselrichters oder anderen Eigentums verursachen

Befolgen Sie die Sicherheitshinweise zu den PV-Strings und Netzanschluss.

GEFAHR

Lebensgefährliche Spannung!

PV-Strings wandeln Sonneneinstrahlung in elektrische Energie und konnen somit eine lebensgefährliche Spannung erzeugen und einen Stromschlag verursachen.
Die Verdrahtung der PV-Paneele darf nur von qualifiziertem Personal durchgefuhrt werden.

HINWEIS

Lebensgefahr durch Stromschäge aufgrund anliegender Spannung!

Alle elektrischen Verbindungen müssen den lokalen und nationalen Normen entsprechen.
- Der Wechselrichter darf nur nach Genehmigung durch die lokale Versorgungsnetzgesellschaft mit dem Stromnetz verbunden werden.

Wechselrichter

Die Symbole auf dem Wechselrichterkorper lauten wie folgt.

Trennen Sie den Wechselrichter vor jeglichen Wartungsarbeiten von allen externen Stromquellen!

Brandgefahr durch heiße Oberfläche, die 60^ überschreiben kann.

i Lesen das Benutzerhandbuch bevorsie Wartungsarbeiten durchführten!	Zulassungszeichen.
Lebensgefahr durch Hochspannung!Der Wechselrichter darf nur von qualifiziertem Personal geöffnet und gewartet werden.	Lebensgefahr durch Hochspannung!Berühren Sie spannungsführende Teile frühestens 10 Minuten nach dem Trennen von den Stromquellen.
TÜV-Prüfzeichen.	CE CE-Zeichen.EU-/EWR-Importeur.
Entsorgen Sie den Wechselrichter nicht im Hausmüll.	Der Wechselrichter verfügbar über keinen Transformer.
Zusätzlicher Erdungspunkt. UKCA-Prüfzeichen	UKCA
RoHS RoHS-KennzeichnungDas Produkt erfüllt die Anforderungen der einschlädigen EU-Richtlinien.	CMIM-Prüfzeichen.

Nutzer konnen auch andere Warnsymbole anbringen, sofern ortliche Normen oder Installationsvorgaben dies verlangen.

Sicherheitserklärung

Angaben zur Handhabung netzwerksicherheitsrelevanter Schwachstellen des Produkts und deren Meldung finden Sie über den bereitsheldenden QR-Code und auf der folgenden Website:
- Weiterführende Informationen zum Thema Netzwerksicherheit finden Sie im Benutzerhandbuch des Kommunikationsmodulus oder Data Loggers aus dem Lieferumfang des Produkts.

EU-Konformitätserklarung

im Rahmen der EU-Richtlinien

Niederspannungsrichtlinie 2014/35/EU (NSP)
Elektromagnetische Verträglichkeit 2014/30/EU (EMV)

• Beschänkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU und 2015/863/EU (RoHS)
  Die Herstellerin Sungrow Power Supply Co., Ltd., China bestätigt hiermit, dass das Produkt SG3.0-20RT&SG5.0-20RT-P2 den grundlegenden Anforderungen und anderen einschädigten Bestimmungen der Richtlinien 2014/35/EU, 2014/30/EU, 2011/65/EU, 2015/863/EU entspricht. Die vollständige EU-Konformitäserklärung kann unterunter https://support.sungrowpower.com/PdfDetail?id=1697882136156495873
  Die Daten des mit dem Wechselrichter gefleiferten Kommunikationsmodus und die technischen Parameter der drahtliesen Kommunikation sind der nachstehenden Tabelle zu entnahmen. Maßgeblich ist das tatsächlich gefelieferte Modell des Kommunikationsmodus.Die EU-Konformitätserklärung für das Kommunikationsmodul kann unter support.sungrowpower. com abgerufen werden.

WiNet-S/WiNet-S2:

Funktechnik WLANI 802.11b/g/n20/n40

Funkspektrum

802.11b/g/n

802.11n40

2,412-2,472 GHz

2,422-2,462 GHz

Maximale Übertragungsleistung ≤ 20 dBm

Die oben aufgeführten technischen Parameter gelten nur für EU-Länder.

Hersteller:

EU/EWR-Importeur: Sungrow Deutschland GmbH

Balanstraße 59, 81541 München, Deutschland

GEFAHR

Lebensgfahr durch Stromschlage aufgrund anliegender Spannung

Das Gehäuse darf niemals geö net werden. Durch das nicht autorisierte Ö nen des Wechselrichters verfallen sámtliche Garantie- und Gewährleistungsansprüche sowie in den meisten Fällen auch die Betriebserlaubnis erlischt.
- Durch das Entfernen des Gehäusedeckels werden stromfuhrende Komponenten freigelegt, die bei Berührung zum Tod oder zu schweren Verletzungen aufgrund eines Stromschlags führen können.

Lebensgefahr durch Stromschlag aufgrund eines möglicherweise beschädigten Wechselrichters

• Betreiben Sie den Wechselrichter nur, wenn er sich in technisch einwandfreiem und sicheren Zustand be ndet.
• Der Betrieb eines beschädigten Wechselrichters kann gefährliche Situationen zur Folge haben, die zum Tod oder zuschweren Verletzungen aufgrund eines Stromschlags führen können.

WARNING

Risiko einer Beschädigung des Wechselrichters oder von Verletzungen

• Verbinden und trennen Sie keine Photovoltaik- oder Wechselstrom-Anschlüsse, wenn der Wechselrichter in Betrieb ist.
• Trennen Sie den AC-Schutzschalter und stellen Sie den DC-Lasttrennschalter des Wechselrichters auf AUS. Warten Sie 10 Minuten, bis die internen Kondensatoren entladen sind.
• Vergewissern Sie sich, dass keine Spannung und kein Strom anliegen, bevor Sie Photovoltaik- oder Wechselstrom-Steckverbinder anschließen oder abziehen.

WARNING

Alle Warnhinweise und das Typenschild am Gehäuse des Wechselrichters:

-*Müssendeutlichsichtbarseinund
dürfen nicht entfernrt, abgedeckt oder überklebt werden.

VORSICHT

Risiko von Verbrennungen aufgrund heiter Komponenten!

• Berühren Sie keine bereits Teile (z. B. Kuhlkörper) während des Betriebs. Lediglich der DC-Schalter können jederzeit sich berührt werden.

HINWEIS

Die Einstellung des Landes darf nur von quali ziertem Personal durchgefuhrt werden. Durch nicht autorisierte Änderungen kann Folgendes verursacht werden ein Versto gegen die Typzerti katskennzeich

Risiko einer Beschädigung des Wechselrichters durch elektrostatische Entladung.

Der Wechselrichter kann durch Berühren der elektronischen Komponenten beschädigt werden. Beachten Sie beim Umgang mit dem Wechselrichter Folgendes:

• Vermeiden Sie unnottige Berührung
• Legen Sie ein Erdungsarmband an, bevor Sie irgendwelche Anschlisse berühren.
