Producttype	Hybride omvormer (geïntegreerde batterijlader)
Merk	Sungrow
Model	SG20RT
Nominaal vermogen	20 kW
Maximale PV-ingangsspanning	1000 V DC
Uitgangsspanning	400 V AC driefasig
Uitgangsfrequentie	50/60 Hz
Maximaal rendement	98,7 %
Voeding	Elektriciteitsnet en fotovoltaïsche panelen
Hoofdfuncties	DC/AC-omzetting, batterijladen, energiebeheer, bewaking via app
Beveiliging	Overstroom, overspanning, aardfout, anti-eilandvorming, IP65-bescherming
Beschermingsgraad	IP65 (geschikt voor buitengebruik)
Display	Ingebouwd LCD-scherm
Communicatie	Wi-Fi, RS485, Ethernet (afhankelijk van module)
Gewicht	Ongeveer 35 kg
Afmetingen (B x H x D)	520 x 640 x 270 mm
Bedrijfstemperatuur	-25°C tot +60°C
Onderhoud	Reiniging van koellichamen, controle van kabels en aansluitingen
Veiligheid	Noodstop, galvanische scheiding, verplichte aarding
Conformiteit	CE, UKCA, TUV, RoHS
Installatie	Voorbehouden aan gekwalificeerd personeel

Veelgestelde vragen - SG20RT Sungrow

Kan ik de Sungrow SG20RT omvormer zelf installeren?

Nee, de installatie moet worden uitgevoerd door gekwalificeerd personeel dat is opgeleid in elektrische systemen en de bijbehorende risico's. Onbevoegde handelingen kunnen de garantie doen vervallen en leiden tot levensgevaar.

Wat is de maximale spanning van de ondersteunde fotovoltaïsche panelen?

De maximale PV-ingangsspanning is 1000 V DC. Houd u aan deze limiet om schade aan de omvormer te voorkomen.

Hoe reinig ik de Sungrow SG20RT omvormer?

Gebruik een droge, pluisvrije doek. Gebruik geen water of oplosmiddelen. Reinig de koellichamen regelmatig om oververhitting te voorkomen.

Wat te doen bij een storing of foutmelding?

Raadpleeg de gebruikershandleiding voor de foutcode. Als het probleem aanhoudt, neem dan contact op met een erkende installateur of Sungrow ondersteuning. Probeer niet zelf te repareren.

Kan ik de omvormer zonder batterij gebruiken?

Ja, de SG20RT werkt als een standaard zonne-omvormer en injecteert energie in het net. De batterijlaadfunctie is optioneel.

Wat is de levensduur van de omvormer?

De typische levensduur is 15 tot 20 jaar, afhankelijk van installatie- en gebruiksomstandigheden. Regelmatig onderhoud verlengt de levensduur.

Hoe verbind ik de omvormer met Wi-Fi?

Gebruik de Sungrow app of het webportaal. Volg de instructies in de handleiding van de communicatiemodule. Wi-Fi is ingebouwd in sommige modellen.

Welke batterijtypen zijn compatibel?

De SG20RT is compatibel met hoogspanningslithiumbatterijen van merken zoals Sungrow, BYD, LG, enz. Raadpleeg de compatibiliteitslijst in de handleiding.

Hoe reset ik de omvormer naar fabrieksinstellingen?

Ga via het LCD-scherm naar het menu, selecteer 'Instellingen' en vervolgens 'Reset'. Bevestig de handeling. Alle aangepaste instellingen worden gewist.

Waar vind ik de volledige gebruikershandleiding?

Download de handleiding in PDF-formaat van de website support.sungrowpower.com of scan de QR-code aan de zijkant van het apparaat.

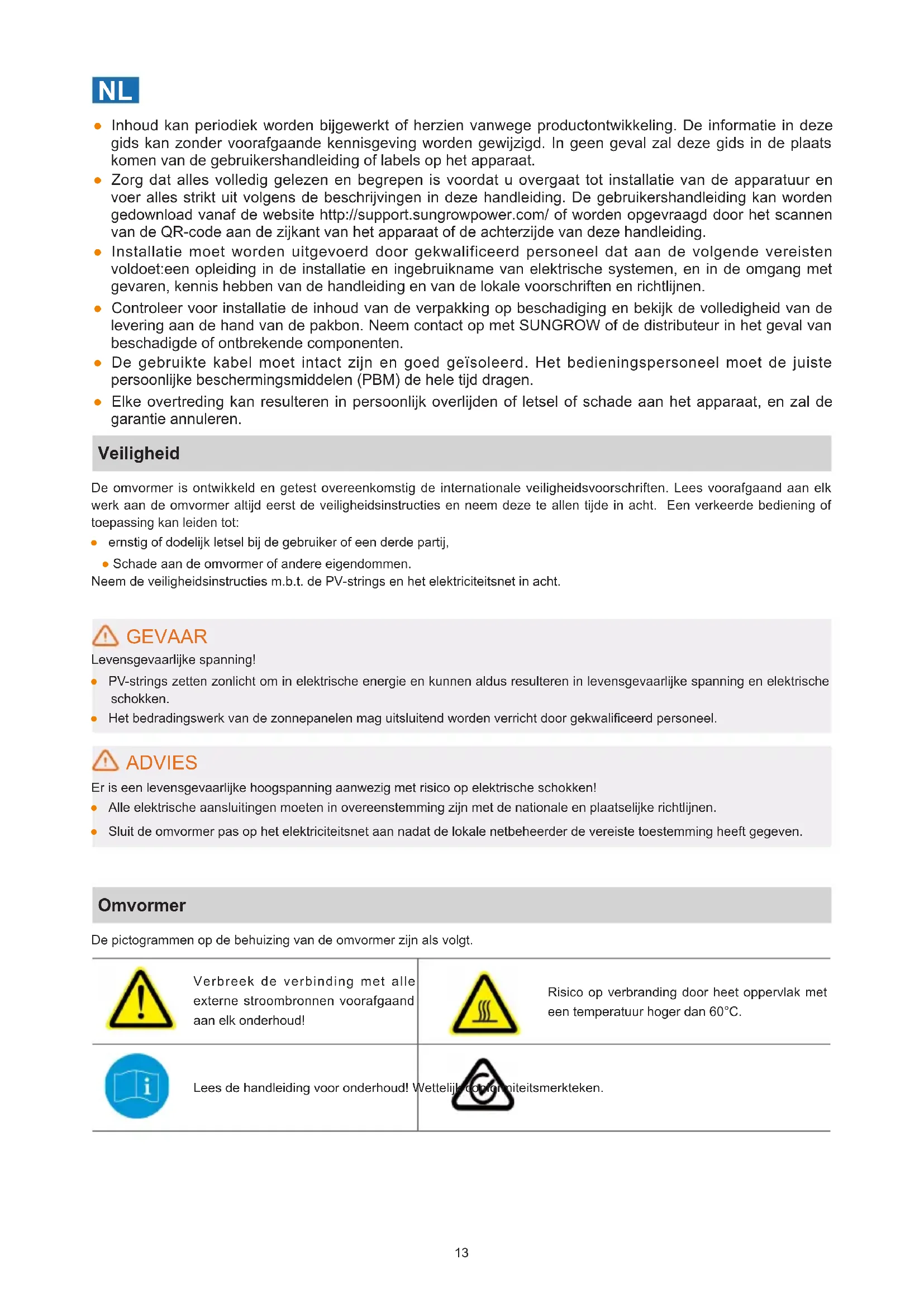

GEBRUIKSAANWIJZING SG20RT Sungrow

Inhoud kan periodiek worden bijgewerkt of herzien vanwege productontwikkeling. De informatatie in deze gids kan zonder voorafgaande kennisgeving worden gewijzigd. In geen geval za deze gids in deplaats komen van de gebruikershandleiding of labels op het apparaat.
Zorg dat alles volledig gelezen en begrepen is voordat u overgaat tot installmentie van de apparatuur en voer alles strikt uit volgens de beschrijvingen in deze handleiding. De gebruikershandleiding kan worden gedownload vanaf de website http://support.sungrowpower.com/ of worden opgevraagd door het scanden van de QR-code aan de zijkant van het apparaat of dechterzijde van deze handleiding.
- Installatie要去en uitgevoerd door gekwalificeerd personeel dat aan de volgende vereisten voldoet:een opleding in de installmente en ingebruikname van elektrische systemen, en in de omgang met gezaren, kennis hebben van de handleiding en van de lokale voorschriften en richtlijnen.
- Controller voor installmentie de inhoud van de verpakking op beschadiging en bekijk de volledigheid van de levering aan de hand van de pakbon. Neem contact op met SUNGROW of de distributeur in het geval van beschadigde of ontbrekende componenten.
- De gebruikte kabel要去 intact zich en goed geïsoleerd. Het bedieningspersoneel要去 de juiste persoonlijke beschemmingsmiddelen (PBM) de heleijd dragen.
- Elke overtreding kan resulteren in persoonlijk overlieden of letsel of schade aan het apparaat, en zal de garantie annuleren.

Veiligheid

De omvormer is ontwikkeld en getest overeenkomstig de internationale veriligeidsvoorschriften. Lees voorafgaand aan elk werk aan de omvormer altijd eerst de veriligeidsinstrumenties en neem deze te allen tjide in acht. Een verkeerde bediening of toepassing kan leiden tot:

• ernstig of dodelijk letsel bij de gebruiker of een derde partij,
• Schade aan de omvormer of andere eigendommen.

Neem de veiligheidsinstructies m.b.t. de PV-strings en het elektriciteitsnet in acht.

GEVAAR

Levensgevaarlijke spanning!

PV-strings zetten zonlicht om in elektrische energia en{kunnen aldus resulteren in levensgevaarlijke spanning en elektrische schokken.
- Het bedrangswerk van de zonnepANELen mag uitsluitend worden verricht door gekwalificeerd personeel.

ADVIES

Er is een levensgevaarlijke hoogspanning aanwezig met risico op elektrische schokken!

Alle elektrische aansluitingen要去 in overeenstemming zich met de nationale enplaatselijke richtlijnen.
Sluit de omvormer pas op het elektriciteitsnet aan nadat de lokale netbeherder de vereiste toestemming heeft gegeven.

Omvormer

De pictogrammen op de behuizing van de omvormer zich als volgt.

Verbreek de verbinding met alle externe stroombronnen voorafgaand aan elk onderhoud!

Risico op verbranding door heet oppervlak met een temperatuur hoger dan 60^

Lees de handleiding voor onderhoud!

Wettelij

merkteken.

Er is een levensgevaarlijke hoogspanning aanwezig! Alleen gekwalificeerd personeel mag de omvormer openen en onderhoud plegen!	Er is een levensgevaarlijke hoogspanning aanwezig! Raak geen onderdelen aan die onder spanning staan tot 10 minuten na het afkoppelen van de stroombronnen!
TÜV-conformiteitsmärkering.	CE CE-conformiteitsmärkering. EU/EER-importeur.
Gooi de omvormer nicht weg bij het huishoudelijk afval.	De omvormer heeft geen transformator.
Extra aardingspunt. UKCA-conformiteitsmärkering.	UKCA
RoHS-labeling Het product voldoet aan de vereisten van de van toepassing+zijnde EU- richtlijnen.	CMIM-conformiteitsmärkering.

Gebruikers können ook andere waarschuwingstekens aanbrengen overeenkomstig de lokale normen of installatiespecificities.

Veiligheidsverklaring

Voor meer informatatie over hoe het product reageert op kwetsbaarheden in de netwerkbeveiliging en over de openbaarmaking van kwetsbaarheden, kut u de QR-code aan derechterkant scanners of de volgende website bezoeken: https://en.sungrowpower.com/security-vulnerability-management
- Meer informatie over netwerkbeveiliging vindt u in de gebruikershandleiding van de communicatiemodule of de datalogger die bij het product worden geleverd.

EU-conformiteitsverklaring

binnen het bereik van de EU-richtlijnen:

Laagspanningsrichtlijn 2014/35/EU (LSR)
Elektromagnetische compatibiliteit 2014/30/EU (EMC)

• Beperking van het gebruik van bepalde gevaarlijke stoffen 2011/65/EU en 2015/863/EU (RoHS)
  SUNGROW bevestigt hierbij dat de in dit document beschreiben producten voldoen aan de essentiele eisen en andere relevante bepalingen van de hierboven genoemde richtlijnen. De volledige EU-conformiteitsverklaring vindt u op support. sungrowpower.com.
• De communicatiemodule die bij de omvormer worden geleverd en de technische parameters voor draadloze communicatie staan in de onderstaande tabel. Het model van de daadwerkelijk geleverde communicatiemodule is doorslaggevend.De volledige EU-conformiteitsverklaring voor de communicatiemodule vindt u op support.sungrowpower.com.

WiNet-S/WiNet-S2:

Radiotechnologie WLANI 802.11b/g/n20/n40

Radiospectrum

802.11b/g/n

2412 MHz 2472 MHz

802.11n40

2422 MHz ~ 2462 MHz

Maximaal zendvermogen ≤ 20 dBm

Bovenstaande technische parameters gelden alleen voor EU-landen.

Fabrikant :

Balanstraße 59, 81541 München, Duitsland

GEVAAR

Er is een levensgevaarlijke hoogspanning aanwezig met risico op elektrische schokken!

• De behuizing Niet openen. Indien de behuizing onrechtmatig worden geopend, komt hetrecht op garantie te verrallen en wordt de gebruikslicentie in de meeste gezallen beeindigd.
  Wanner de behuizingsdeksel wordt verwijderd, is direct contact maybek met onder spanning staande delen. Dit kan leiden tot ernstig of dodelijk letsel als gevolg van elektrische schokken.

Risico op levensgevaarlijke elektrische schokken door möglichke beschadiging van omvormer

• Gebruik de omvormer uitsluitend wanner deze in een technisch onberispelijke en veilige staat verkeert.
• Het gebruik van een beschadigde omvormer resulteert möglich in gevaarlijke situatuies die kuren leiden tot ernstig of dodelijk letsel als gevolg van elektrische schokken.

WAARSCHUWING

Risico op schade aan de omvormer of personlijk letsel

PV-connectoren en AC-connectoren Niet aansluiten of loskoppelen wanneer de omvormer in werking is.
- Ontkoppel de AC-stroomonderbreker en zet de DC-scheidingschakelaar van de omvormer op OFF. Wacht 10 minutes, de tijd dat de interne condensatoren ontladen.
- Controller of er geen spanning of stroomeer aanwezig is alvorens de PV- en AC-connectoren aan te sluiten of los te koppelen.

WAARSCHUWING

Alle waarschuwingslabels en het typeplaatje op de behuizing van de omvormer:

• moeten duidelijk zichtaarশ; en
• mogen nicht worden verwijderd, afgedekt of gelijmd.

ATTENTIE

Risico op brandwonden door hete componenten!

• Raakijdens het gebruik geen hete delen (zoals koellichamen) aan. Alleen de DC-schakelaar kan op elk moment worden gebruikt.

ADVIES

Het instellen van het land mag uitsluitend door gekwalificeerd personeel worden verricht. Orechtmatige wijziging kan leiden tot een onjuist typecertificaat.

Gevaar voor beschadiging van de omvormer door elekstrostatische ontlading (ESD).

U kunt de UPS beschadigen door de elektronische componenten aan te raken. Voor manipulatie van de omvormer:

vermijd onnodig contact; en
draag een aardingsband voordat u de stekkerverbindingen aanraakt.

PL

Markering voor naleving van de regelgeving.
