| Tipo di prodotto | Inverter solare ibrido (caricabatterie integrato) |
| Marca | Sungrow |
| Modello | SG20RT |
| Potenza nominale | 20 kW |
| Tensione massima in ingresso PV | 1000 V CC |
| Tensione di uscita | 400 V CA trifase |
| Frequenza di uscita | 50/60 Hz |
| Rendimento massimo | 98,7 % |
| Alimentazione | Rete elettrica e pannelli fotovoltaici |
| Funzioni principali | Conversione DC/AC, carica batterie, gestione dell'energia, monitoraggio tramite app |
| Protezione | Sovracorrente, sovratensione, guasto a terra, anti-islanding, protezione IP65 |
| Grado di protezione | IP65 (adatto per esterno) |
| Display | Schermo LCD integrato |
| Comunicazione | Wi-Fi, RS485, Ethernet (secondo modulo) |
| Peso | Circa 35 kg |
| Dimensioni (L x A x P) | 520 x 640 x 270 mm |
| Temperatura di funzionamento | -25°C a +60°C |
| Manutenzione | Pulizia dei dissipatori, verifica dei cavi e delle connessioni |
| Sicurezza | Arresto di emergenza, disconnessione galvanica, messa a terra obbligatoria |
| Conformità | CE, UKCA, TUV, RoHS |
| Installazione | Riservata a personale qualificato |
Domande frequenti - SG20RT Sungrow
Domande degli utenti su SG20RT Sungrow
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale SG20RT - Sungrow e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SG20RT del marchio Sungrow.

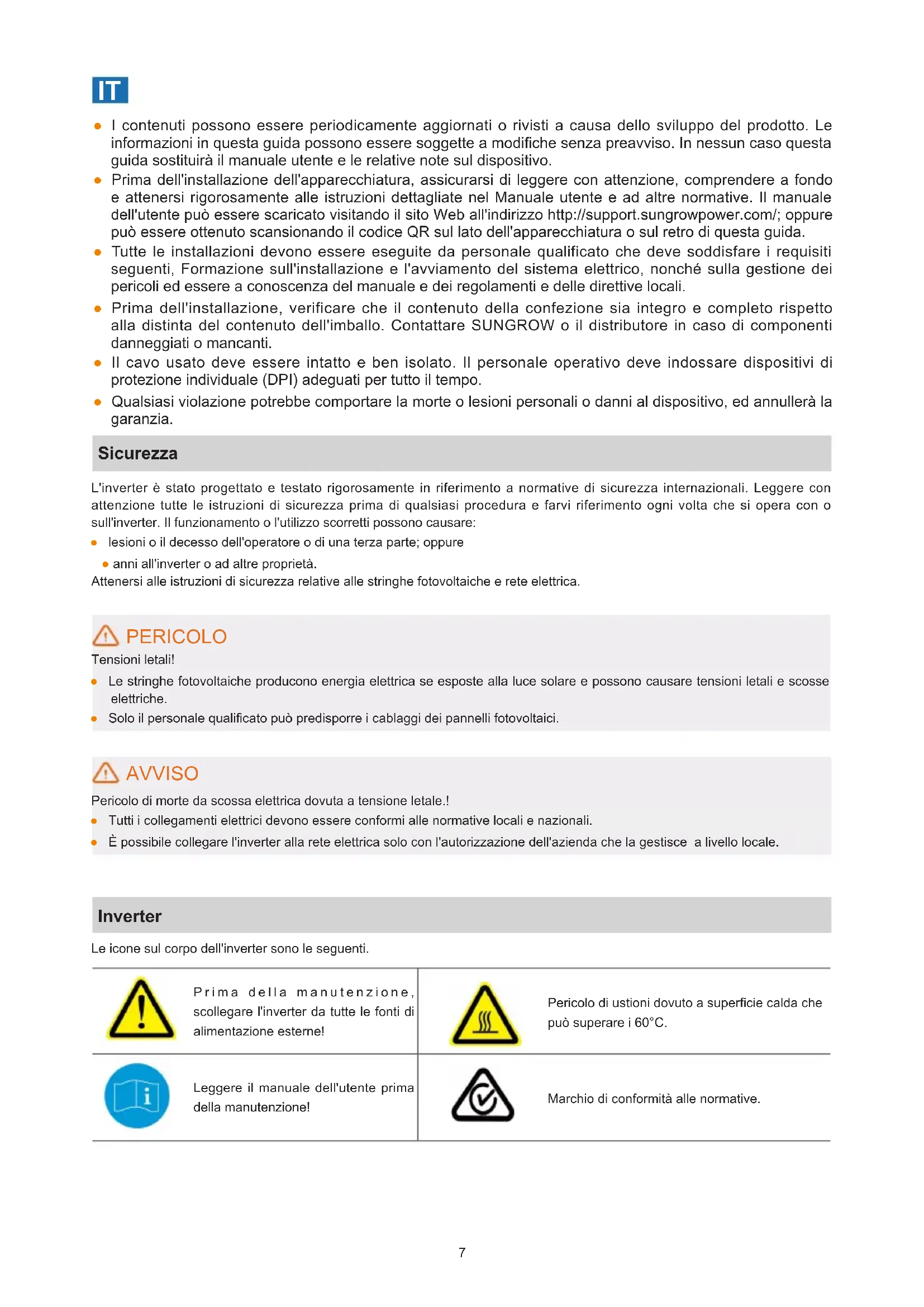

MANUALE UTENTE SG20RT Sungrow
I contenti possono essere periodicamente aggiornati o rivisti a causa dello sviluppo del prodotto. Le informazioni in questa guida possono essere soggette a modifiche alla preavviso. In nessun caso esta guida sostituirà il manuale utente e le relative note sul dispositosivo.
- Prima dell'installazione dell'apparecchiatura, assicurarsi di leggere conattenzione, comprehende a fondo e atteneri rigorosamente alle istruzioni dettagliate nel Manuale utente e ad altre normative. Il manuale dell'utente cui essere scaricato visitando il site Web all'indirizzo http://support.sungrowpower.com/; oppure cui essere ottenuo scansionando il codice QR sul dato dell'apparecchiatura o sul retro di esta guida.
- Tutte le INSTALLazioni devono essere eseguite da personale qualificato che delve soddisfare i requisiti seguenti, Formazione sull'installazione e l'avviamento delsystema elettrico, nonché sulla gestione dei pericoli ed essere a conoscenza del manuale e dei regolamenti e delle direttive locali.
- Prima dell'installazione, verificare che il contento della confezione sia integro e completeness rispetto alla distinta del contento dell'imballo. Contattare SUNGROW o il distributore in caso di componenti danneggiati o mancanti.
- Il cavo usato delve essere intatto e ben isolato. Il personale operativo delve indossare dispositivi di protezione individuale (DPI) adeguati per tutto il tempo.
- Qualiasi violazione potrebbe comportare la morte o lesioni personali o danni al dispositivo, ed annullerà la garanzia.
Sicurezza
L'inverter è stato progettato e testato rigorosamente in riferimento a normative di sicurezza internazionali. Leggere con attenzione tutte le istruzioni di sicurezza prima di qualsiasi procedura e farvi riferimento agli volte che si opera con o sull'inverter. Il funzionamento o l'utilizzo scorretti sono possono causare:
lesioni o il decesso dell'operaatore o di una terza parte; oppure
- anni all'inverter o ad altre proprietà.
Attenersi alle istruzioni di sicurezza relative alle stringhe fotovoltaiche e rete elettrica.
PERICOLO
Tensioni letali!
Le stringhe fotovoltaiche producono energia elettrica se esposte alla luce solare e possono causare tensioni letali e sccesse elettriche.
- Solo il personale qualificato più predisporre i cablaggi dei pannelli fotovoltaici.
AVVISO
Pericolo di morte da scossa elettrica dovuta a tensione letale!.
- Tutti i collegamenti elettrici devono essere conformi alle normative locali e nazionali.
- É possible collegare l'inverter alla rete elettrica solo con l'autorizzazione dell'azienda che la gestisce a livello locale.
Inverter
Le icone sul corpo dell'inverter sono le seguenti.
Prima della manutenzione, scollegare l'inverter da tutte le fonti di alimentazione esterne!
Leggere il manuale dell'utente prima della manutenzione!
Pericolo di usioni dovuto a superficie calda che può superare i 60^ .
Marchio di conformità alle normative.
| Pericolo di morte a causa di tensioni elevate! Solo il personale qualificato può essere MPH e sottoporlo a manutenzione. | Pericolo di morte a causa di tension Pericolo di morte a causa di tensioni elevate! Non toccare i componenti in tensione per 10 minuti dopo averli scollegati dalle fonti di alimentazione. |
| Marchio TUV di conformità. | Marchio di conformità CE. Importatore UE/SEE. |
| Non smaltire l'inverter insieme ai rifiuti domestici. | L'inverter non è dotato di trasformatore. |
| Punto di messa a terra aggiuntivo. Marchio di conformità UKCA. | |
| Etichettatura RoHS Il prodotto è conforme ai requisiti delle direttive UE applicabili. | Marchio di conformità CMIM. |
Gli utenti possono applicare ancche altri segnali di avertenza secondo i requisiti delle norme locali o delle specifiche di installazione.
Dichiarazione di sicurezza
Per dettagli sul processo di risposta alla vulnerability della sicurezza di rete del prodotto e sulle communications relative alla vulnerability, scansionare il codice QR sulla destra o visitare il seguente site web: https://en.sungrowpower.com/security-vulnerability-management
Per ulteriori informazioni sulla sicurezza della rete, fare riferimento al manuale utente del modulo di communicatesione o del Data Logger fornito con il prodotto.
Dichiarazione di conformità UE
Direttiva B ssa tensione 2014/35/UE (LVD)
Compatabilità elettromagnetica 2014/30/UE (EMC)
- Restrizione dell'uso di determinate sostanze pericolose 2011/65/UE e 2015/863/UE (RoHS)
SUNGROW con la presente conferma che i prodotti descritti nel presente documento sono conformi ai requisiti fondamenti e alle altre dispositions pertinenti delle direttive summenzionate. La Dichiarazione di conformità UE completa è disponibile all'indirizzo support.sungrowpower.com.
The manufacturer Sungrow Power Supply Co., Ltd, China hereby confirms that the product SG3.0-20RT&SG5.0-20RT-P2 complies with the essential requirements and other relevant provisions of Directives 2014/35/EU, 2014/30/EU, 2011/65/EU, 2015/863/EU. The full EU Declaration of Conformity can be found at https://support.sungrowpower.com/PdfDetail?id=1697881433535078402.
Il modulo di Communicatione fornito con l'inverter e i parametri tecnici della通讯istica wireless sono riportati nella tabella che segue. Il modello del modulo di communicatione effettamente consignato ha la precedenza.La Dichiarazione di conformità UE per il modulo di communicatione è disponibile all'indirizzo support.sungrowpower.com.
Tecnologia radio WLAN 802.802.11b/g/n20/n40
Spettro radio
802.11b/g/n
2412 MHz 2472 MHz
802.11n40
2422 MHz ~ 2462 MHz
Potenza massa di trasmissione ≤ 20 dBm
I parametri tecnici riportati sopra sono validi soltanto nei Paesi UE.
Produttore:
Balanstraße 59, 81541 Monaco di Baviera, Germania
PERICOLO
Pericolo di morte a causa di scosse elettriche, dovute a tensione attiva
Non après mai l'involcro. L'aperture non autorizzata annullerà la garanzia Non après mai l'involcro. L'aperture non autorizzata annullerà la garanzia e le rivendicazioni in garanzia,或者其他 interrompere la licenza operativa nella maggior parte dei casi.
- Una volta rimossa la copertura dell'involucro, esiste la probabilità di toccare i componenti in tensione, il che può determinare il rischio di decesso o lesioni gravi a causa di scosse elettriche.
Pericolo di morte a causa di scossa elettrica, dovuta a possibile danno all'inverter
Utilizzare l'inverter esclusivamente se è privo di difetti tecnici e in condizioni sicure.
L'utilizzo di un inverter danneggiato cui condurre a situazioni pericolose che possono provocare il decesso o lesioni gravi a causa di scossa elettrica.
AVVERTENZA
Rischio di danni all'inverter o di lesions personali
Non collegare o scollegare i connettori fotovoltaici e CA nelle l'inverter è in funzione.
Scollegare l'interruttore CA e impostare l'interruttore del carico CC dell'inverter su OFF. Attendere almeno 10 minuti, finché i condensatori interni non si scaricano.
Assicurarsi che non sa presente tensione o corrente prima di collegare o scollegare qualsiasi connettore fotovoltaico e CA.
AVVERTENZA
Tutte le etichette di avventenza e la targa sulla struttura esterna dell'inverter:
- devono apparire chiaramente visibili; e
non devono essere rimosse, coperte o oscurate con elementi adesivi.
ATTENZIONE
Rischio di ustioni a causa di componenti a temperatura elevata!
Non toccare i componenti a temperatura elevata (come ad esempio i dissipatori di calorie) durante l'utilizzo. É possible toccare in sicurezza e in qualsiasi momento solo il l'interrottore CC.
AVVISO
Solo il personale qualificato più effettuare l'impostazione del paese. La modifica non autorizzata potrebbe costituire una violazione del contrassegno del certificato di omologazione.
Rischio di danno all'inverter dovuto a scarica eletrostatica (ESD, Electrostatic Discharge).
Toccando i componenti elettronici si può danneggiare l'inverter. Nella manipolazione dell'inverter, assicurarsi di:
- evitare qualsiasi contatto non necessario; e
indossare un bracciale antistatico prima di toccare qualsiasi connettore.
